Пошаговая инструкция для тех, кто хочет сделать сам.
Экономим своими руками
У нас и раньше были статьи про ремонт техники Apple:
– Пять главных поломок iPad. Как предотвратить
– Что делать, если утопил iPhone
– Семь мифов и легенд сервисов по ремонту iPhone
Но ещё ни разу мы не рассказывали, как ремонтировать айфон самостоятельно. Вопрос особо актуальный: сейчас принято экономить, не хочется платить другим сверх меры.
А может, вы просто хотите заглянуть внутрь и узнать, как всё там устроено? Тоже хорошая идея, познавательная.
Самая частая поломка iPhone – разбитый дисплей. Как его починить? С этим вопросом мы пришли к Дам Продам Ремонт. На примере отдельно взятой разбитой «шестёрки» посмотрим, что нужно сделать, чтобы заменить экран.
Лично я представлял эту процедуру проще и намного безопаснее.
ВНИМАНИЕ. Все нижеперечисленные процедуры выполняйте на свой страх и риск. Если не уверены в чём-то, лучше этого не делать. Испортив некоторые компоненты, вы можете полностью «убить» весь смартфон без возможности восстановления.
Перед началом процедур на всякий случай сделайте резервную копию смартфона.
-

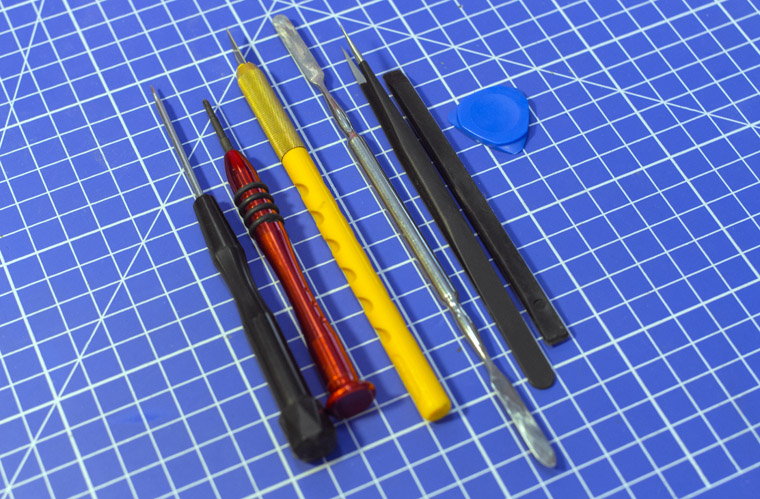

Инструменты и подготовка
- пластиковый пинцет;
- пластиковый инструмент для вскрытия (лопатка);
- набор необходимых отвёрток;
- специальный тонкий нож.
-
Разбираем iPhone 6
-
Снимаем компоненты с модуля экрана
-
Переносим компоненты на новый модуль
-
Собираем iPhone 6

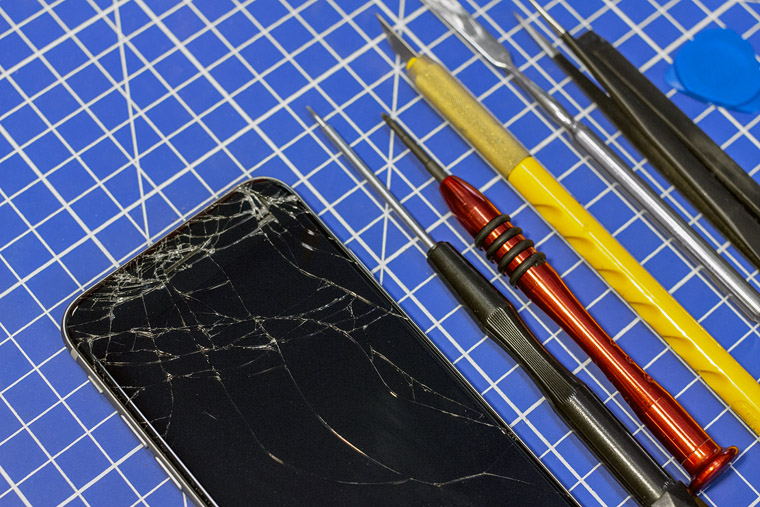

Для разборки и последующей сборки iPhone 6 поднадобятся следующие инструменты:
Не рекомендуем использовать кухонную утварь и домашний инструмент: тот же кухонный нож имеет слишком большую толщину для выполняемых задач. Залезать в смартфон за 45 тысяч надо только с правильно подобранным арсеналом.
Также советуем обзавестись небольшим пластиковым контейнером с несколькими отсеками, в который вы будете складывать микроскопические болты. Если уронить их на пол, есть большой риск потерять навсегда и не найти даже с лупой и фонариком. Будьте бдительны.
Сами болты и компоненты старайтесь группировать по зоне, откуда их достаёте. Ускорите процесс последующей сборки.
ВАЖНО! Не перепутайте болты местами. Практически каждый болт имеет свою длину и толщину. При вкручивании он может повредить пистоны, стоящие на основной плате. А прокручиваясь, они вызывают обрывы контактных дорожек.
Сложите рядом все инструменты. Если дома есть офисная лампа, включите её. Чем больше света, тем меньше роковых ошибок. Вдыхаем и приступаем.

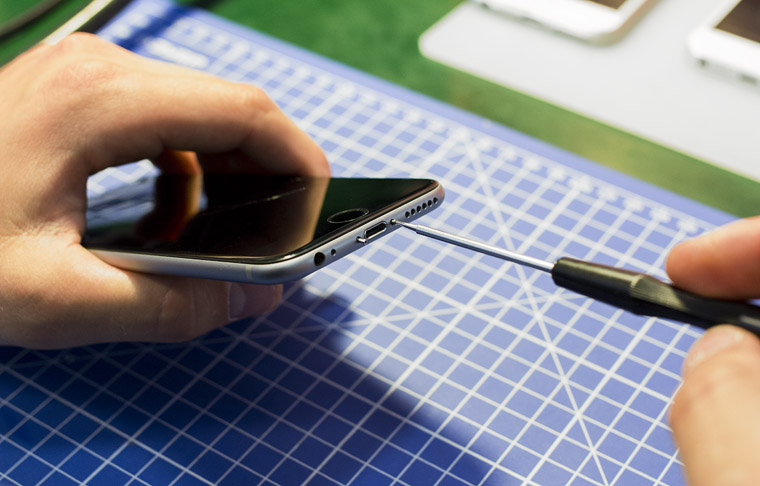

1. Выключаем смартфон, ждём 10 секунд. Раскручиваем два нижних винта. Нижняя часть дисплея должна чуть-чуть приподняться.

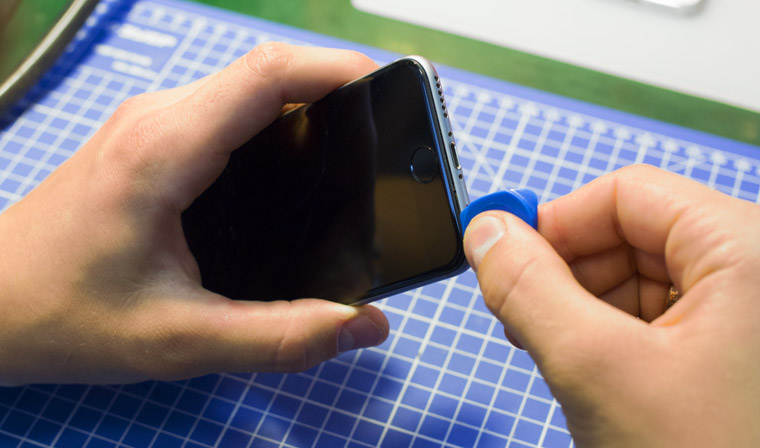

2. Берём медиатор или лопатку, аккуратно поддеваем нижнюю часть дисплея. Тянем вверх – дисплей с щелчком выходит из пазов по краям. Если этого не произошло, то необходимо тонкой частью медиатора поддеть рамку и приподнять от корпуса. Не спешите. Обязательно начинайте снизу, а верхнюю часть, наоборот, не дёргайте.

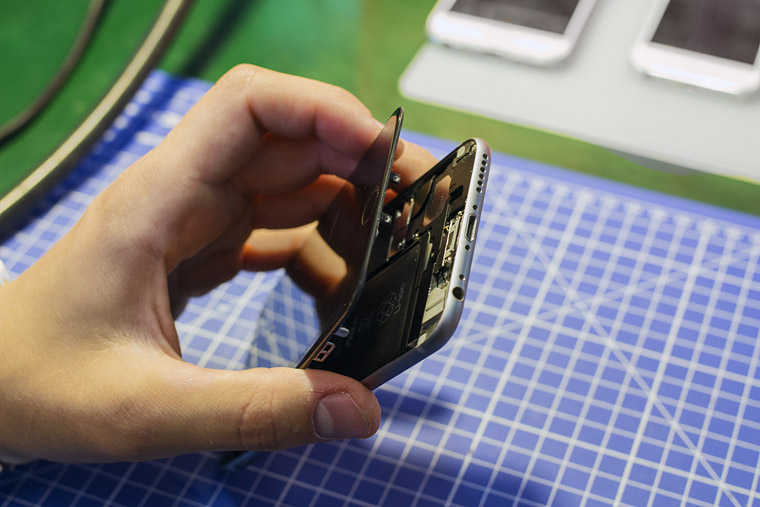

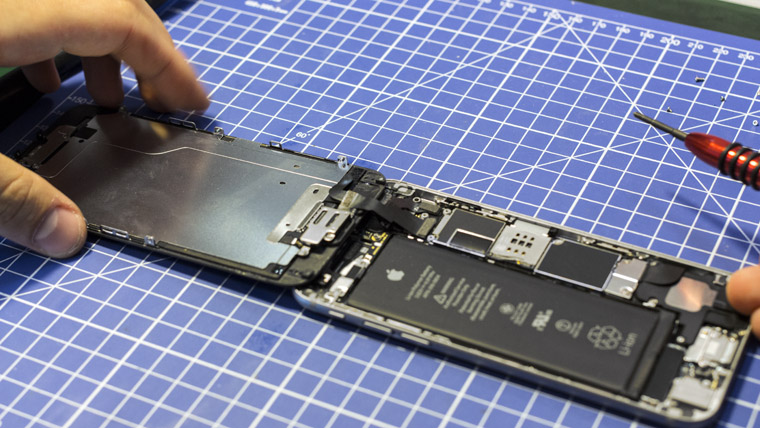

3. Освободив все пазы дисплея, раскрываем iPhone как книгу. Плавно.

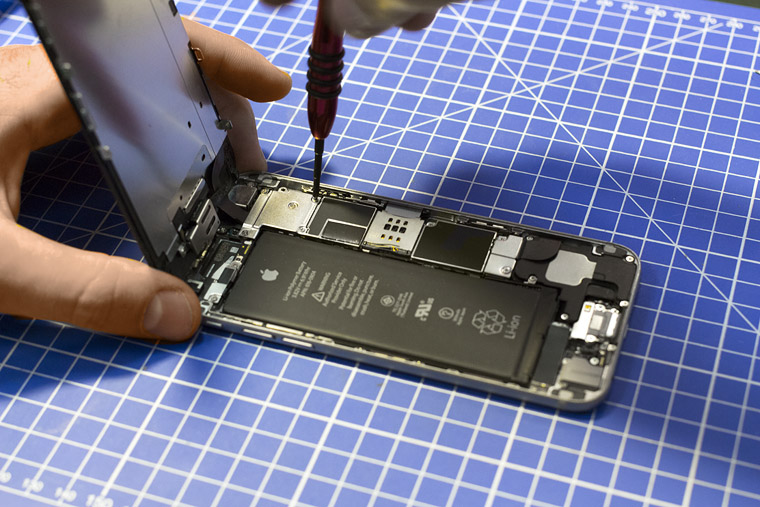

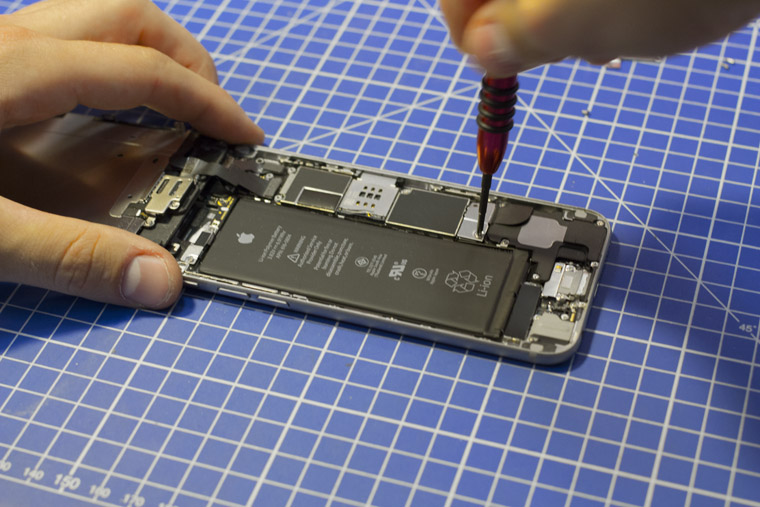

4. Придерживая дисплей, начинаем откручивать винты с верхнего защитного щитка. Всего пять болтов. Будьте очень аккуратны, не потеряйте их. Щиток затем поддеваем пинцетом и кладём рядом с открученными болтами. Для снятия всех металических деталей лучше использовать пластиковый пинцет.
5. Наша следующая задача – отключить питание смартфона. В нижней части корпуса находим щиток поменьше предыдущего и снимаем с него два винта.

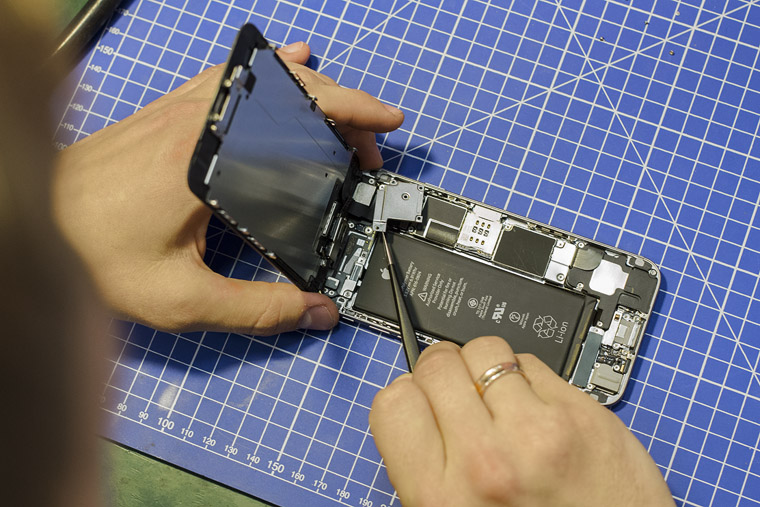

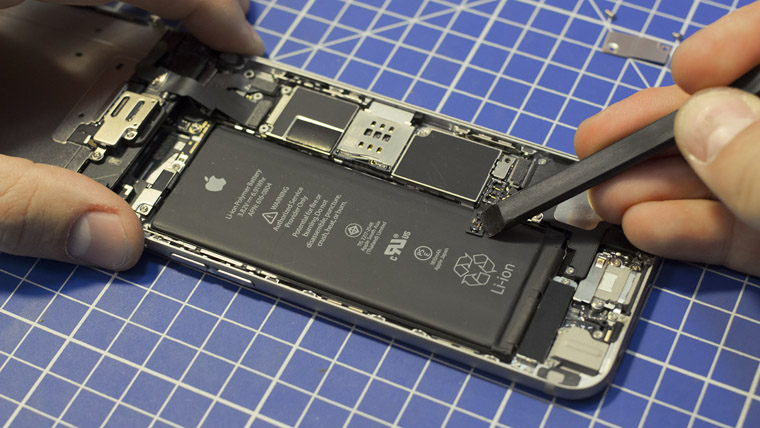

6. Под щитком ближе к аккумулятору есть сложенный шлейф. Берём лопатку и очень аккуратно поддеваем его снизу, отгибая в сторону батареи.
7. Возвращаемся к модулю дисплея. Он подключен к основной части смартфона составным шлейфом с двумя коннекторами. Вновь лопаткой поддеваем оба шлейфа, тянем вверх, отсоединяем от корпуса.
Вопреки распространённому мнению, сменные дисплеи для iPhone не имеют встроенных динамиков, собственной кнопки TouchID, некоторых важных шлейфов и фронтальной камеры. Всё добро надо вначале снять со старого модуля. Если он совсем разбит, некоторые компоненты придётся заказывать отдельно.
В нашем случае верхняя часть модуля сильно повреждена – на неё пришёлся основной удар. Это значит, что снятие необходимых компонентов будет осложнено (но возможно). Так даже лучше ради примера.

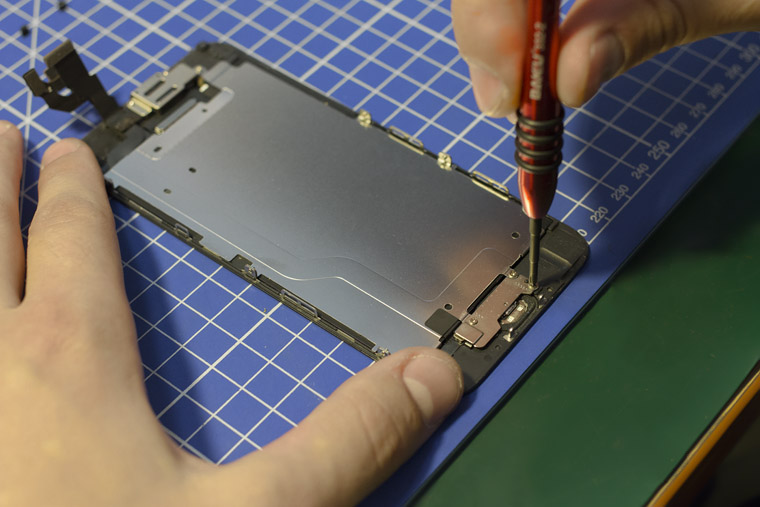

1. На обратной стороне модуля откручиваем 3 болта с нижнего щитка, затем убираем его пинцетом. Щиток закрывает компоненты кнопки Touch ID, которую нам надо перенести.

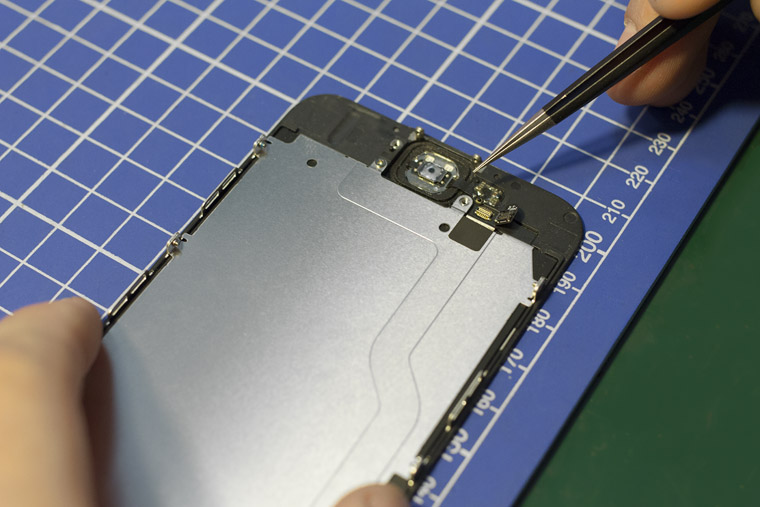

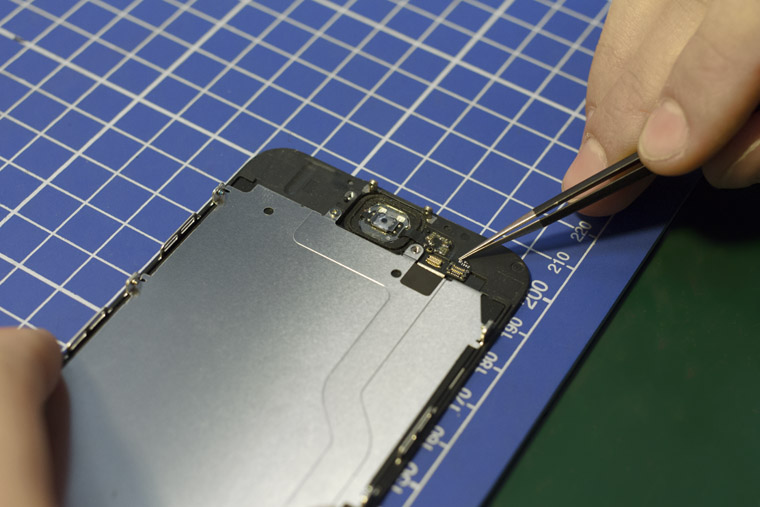

2. ВНИМАНИЕ. Это самый опасный момент при замене дисплея. Наша задача – поддеть и отключить коннкеторы шлейфа кнопки TouchID. Он очень мягкий и невероятно тонкий. Нужен канцелярский нож (тонкий пинцет), максимальная осторожность и хирургическая точность: нащупываем место подключения, аккуратно отсоединяем, а затем отгибаем шлейф в противоположну сторону от кнопки. Если шлейф повредится, iPhone можно выкинуть, восстановлению он больше не подлежит.

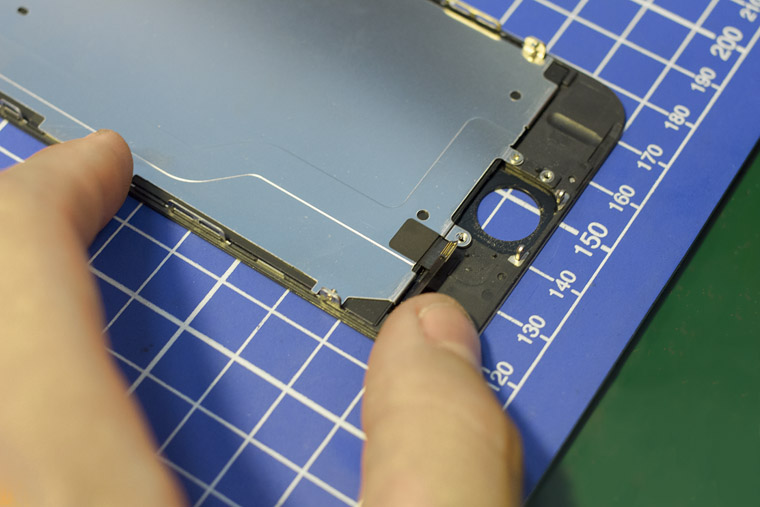

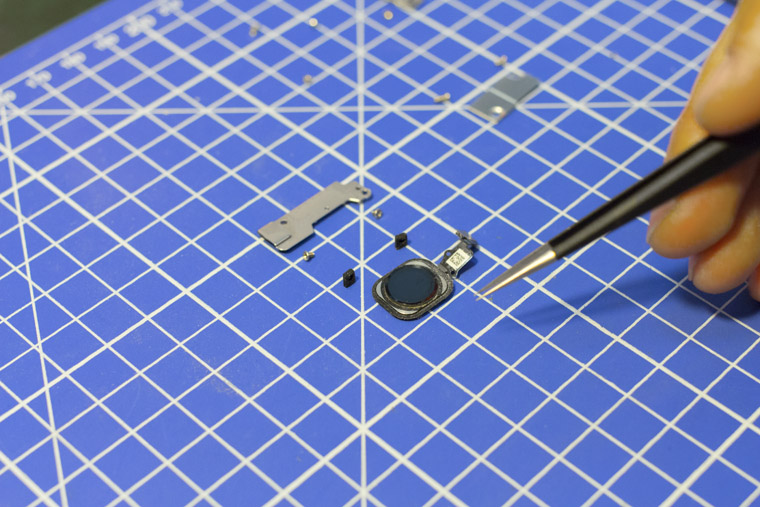

3. Вынимаем кнопку Home и выдыхаем. Вы даже не представляете, сколько доморощенных «ремонтников» погорело на этом этапе. Ребята из DamProdam получают звонки пострадавших ежедневно :)

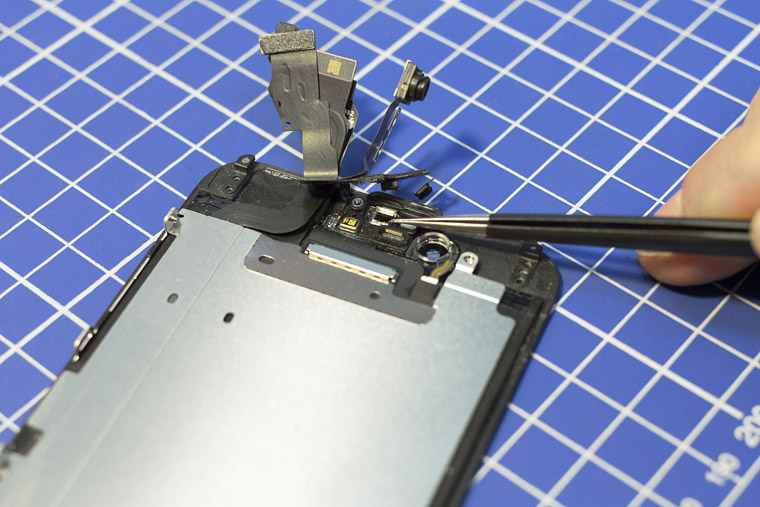

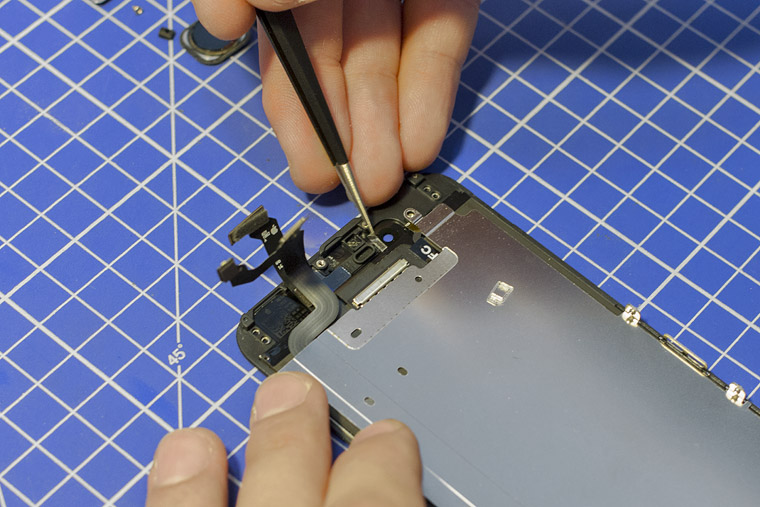

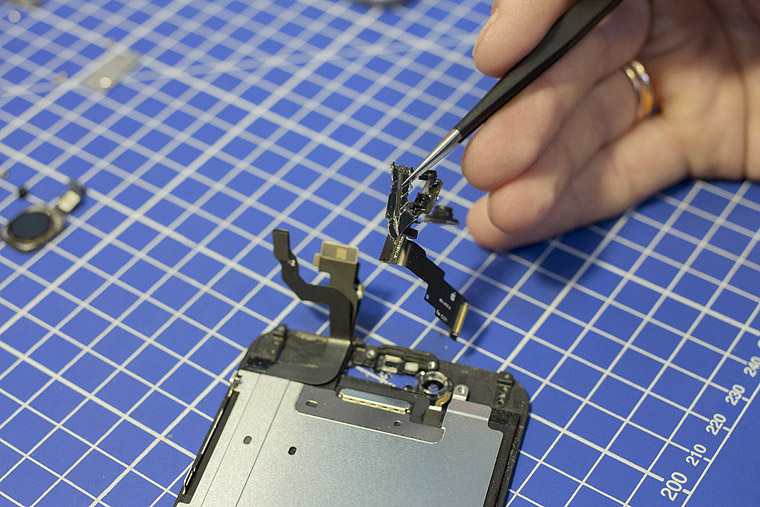

4. Переходим к верхней части модуля. Нам нужно отсоединить большой составной шлейф, на котором находится фронтальная камера, контакты подключения динамика и датчик приближения. Помимо этого, нам нужно достать пластиковое кольцо камеры и центровочное кольцо датчика приближения. Делаем всё по старой системе: шлейфы поддеваем, остальное достаём пинцетом. Здесь часть компонентов прилеплена на двусторонний скотч, поэтому используем тонкий канцелярский нож, когда видим, что не имеем дело со шлейфом.

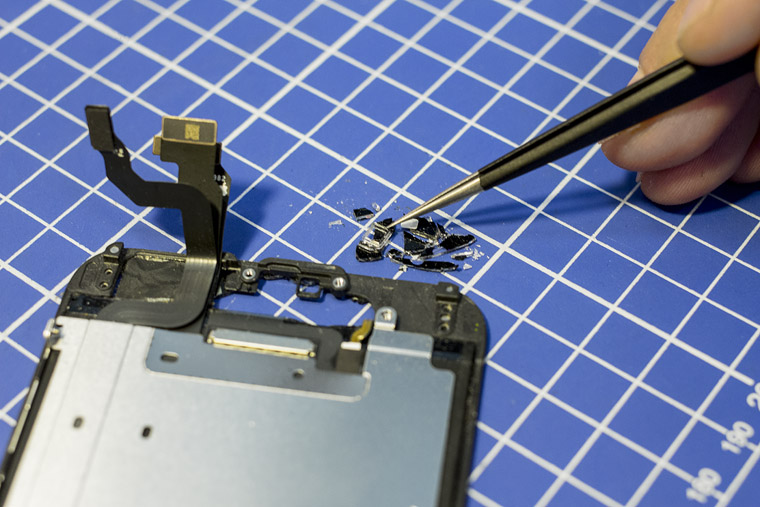

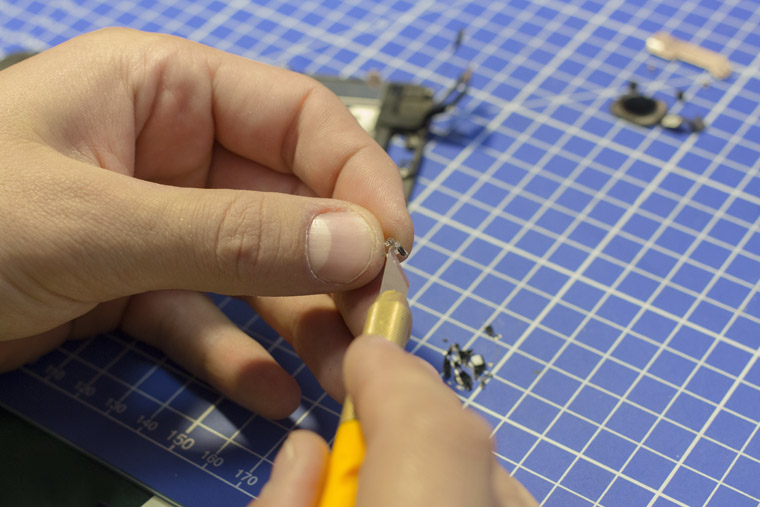

5. В нашем случае шлейф вынимается с фрагментом стекла – их нужно очень аккуратно отлепить. То же самое касается многих других элементов. Стекло надо полностью и очень тщательно убрать. Даже микроскопический фрагмент – практически пыль – может повлиять на работу смартфона. Например, зажмёт какой-нибудь шлейф при сборке и вырубит одну из функций устройства. А попавшая в разъём подключения пыль или стекло могут разорвать весь контакт.

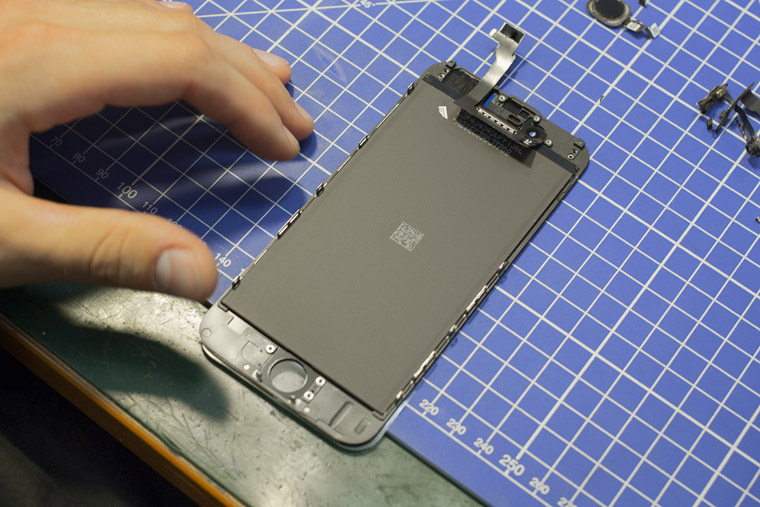

6. Как только все компоненты зачистили и достали, откручиваем болты с металлического щитка и снимаем его. Отцепляем крупный шлейф, проходящий через весь старый модуль, и принимаемся за новый.

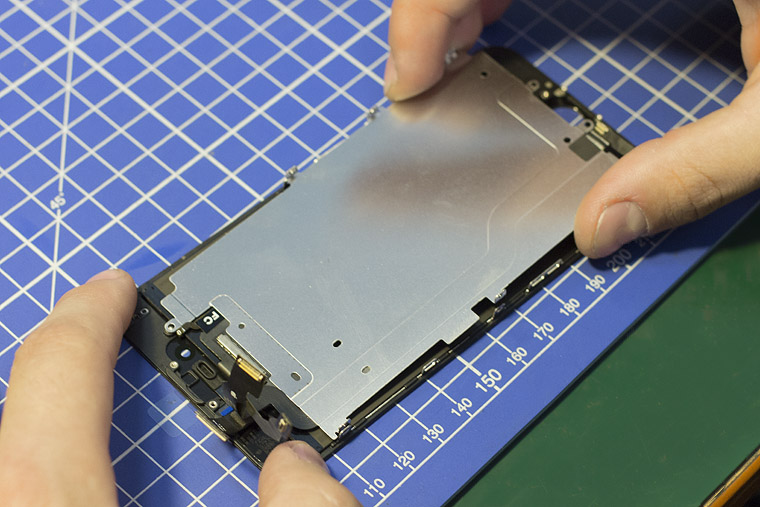

Если вы дошли до этого, процесс не покажется сложным :) Тут главное – поставить так, как было. Расположения коннекторов на шлейфах не оставляют много места для ошибок. Главное – положить металлический щиток не под шлейф верхней части, а над ним. Многие путаются, в итоге тем самым можем вызвать образование пятен на матрице.
Вновь уделите максимум внимания шлейфу TouchID. Не повредите его ни в коем случае.

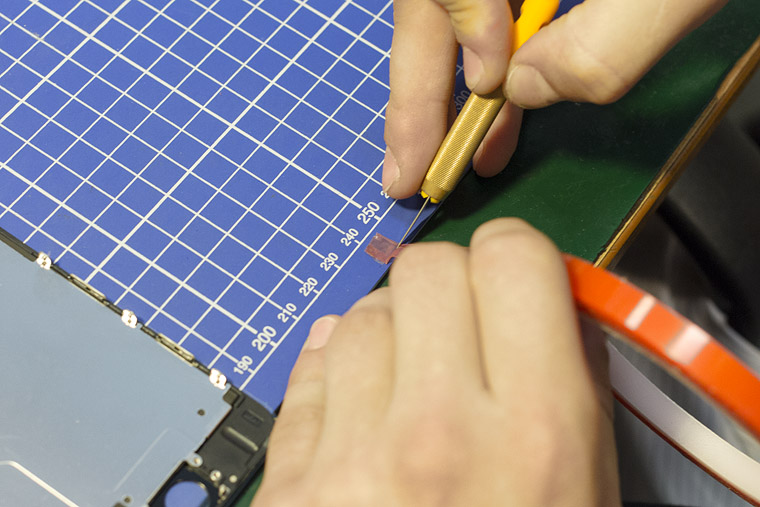

Для обратной сборки верхнего модуля также понадобится двусторонний скотч. Будьте готовы резать тонкие полоски небольшого размера и аккуратно их наносить пинцетом.
При собранном модуле весь процесс занимает от силы 2-3 минуты. Закручиваем щитки. Ставим шлейфы дисплея на место, подключаем нижний микро-шлейф питания. Затем тестируем: включаем смартфон и смотрим на новый дисплей. Дожидаемся загрузки, проверяем тачскрин. Если всё в порядке, поздравляем!
Крепим модуль со щелчком на законное место и закручиваем два внешних болта. Миссия выполнена.
Если не уверены в своих силах
Надеюсь, инструкция не оказалась слишком сложной. Ремонт современной техники – хирургическая работа, и с этим ничего не поделать.
В самостоятельной замене дисплея на iPhone вижу следующие плюсы:
- + экономия около 1-3 тысяч рублей;
+ увлекательность процесса :)
+ нет необходимости ехать в сервис, если он находится далеко;
+ нет риска попасть на плохого мастера.
Всё это хорошо, но есть и очевидные минусы, с которыми придётся мириться:
- – невозможно предсказать качество запчасти, нельзя поменять некачественную;
– нет гарантии на работы, если вдруг что, обратиться некуда;
– необходимо приобрести специальный инструмент (если его нет);
– риск повредить другие запчасти.
Что выбираем? Решаете вы. Лично я бы отдал мастеру. Если что, с него спросить можно. А на себя сколько не обижайся, убитый шлейф кнопки Home к жизни не вернёшь. Есть другие мнения – пишите их в комментарии.
Поменять экран на iPhone с выездом мастера
Если вы попытались отремонтировать iPhone, но что-то не получается или не хочется продолжать, обращайтесь к DamProdam Ремонт. Ребята подскажут, как довести процесс до конца.
