iFixit разобрали новый iPad

В новом iPad нет Siri — а значит, некому уговаривать специалистов iFixit не трогать планшетник. Да и кого интересует мнение всяких там ассистентов, когда внутри столько интересного?

Чтобы обеспечить максимально скорый выпуск очередной галереи, сооснователь iFixit Люк Соулс отправился в Австралию, где завтрашний день уже наступил. У него с собой джентельменский набор настоящего сервисника — комплект инструментов и банка Red Bull:

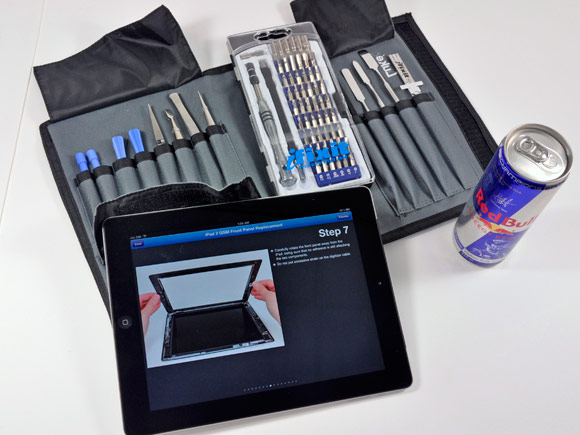

На дисплее iPad — официальное приложение iFixit

Стикер на коробке вежливо сообщает, что LTE-модуль нового iPad не совместим с австралийскими сетями. Ожидаемо, но от того не менее грустно! Придётся довольствоваться скоростями 3G.

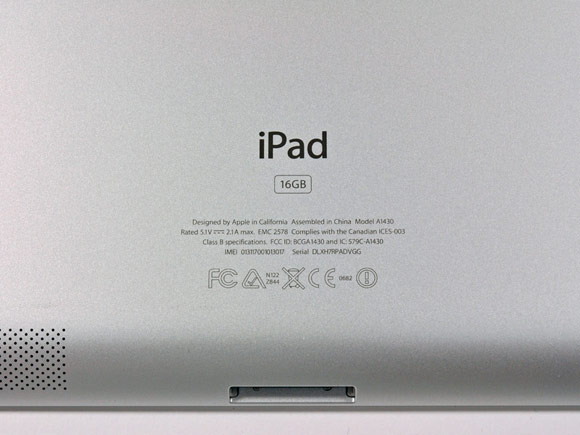

iPad. Просто iPad. Впервые со времён оригинала выгравированная надпись соответствует названию продукта. Номер модели — A1430.

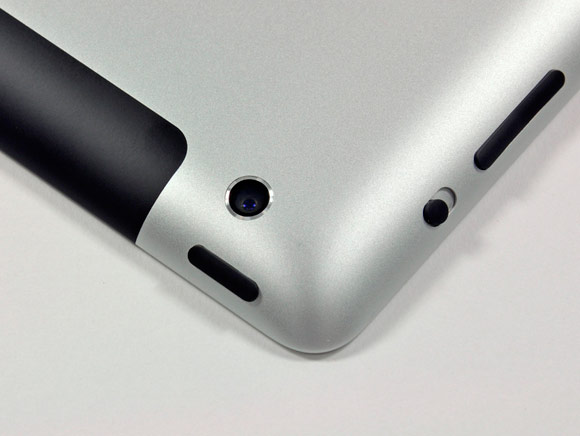

С такого ракурса кажется, что камера почти не изменилась… но это обманчиво.

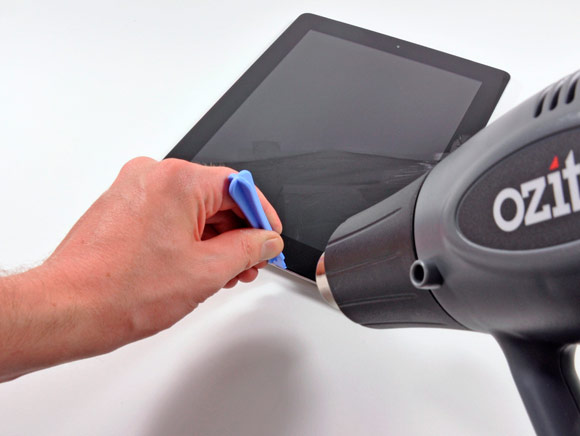

Всё, снаружи как следует осмотрели — пора лезть внутрь. В ход пойдёт промышленный фен…

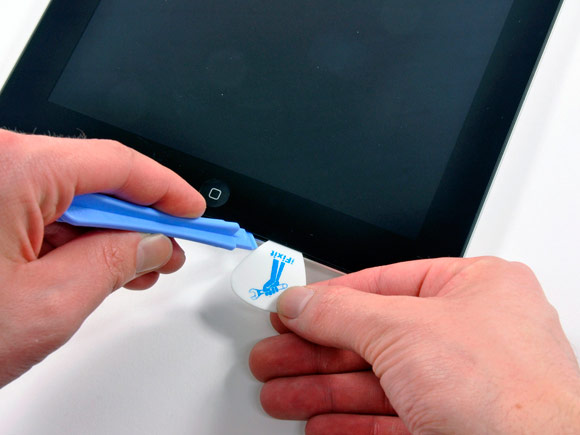

…пластиковый инструмент, фирменный медиатор, ещё один медиатор, ещё один…

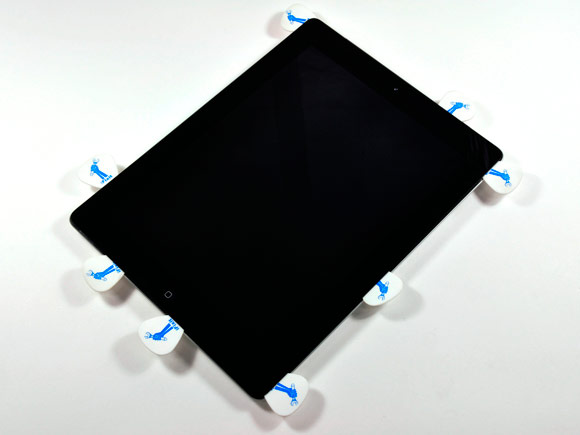

Всего для снятия дисплея потребовалось восемь медиаторов. Свободные искусства плюс технологии, так, Apple? И правда — чтобы вскрыть iPad, нужно быть заправским гитаристом.

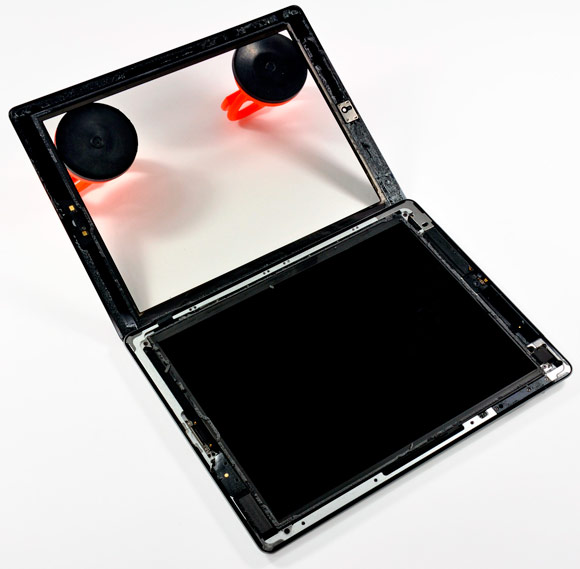

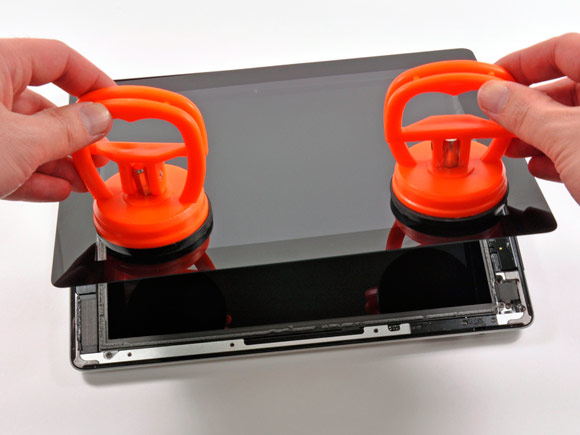

Оранжевые присоски. Без них дисплей гигантского разрешения неразлучен с корпусом.

На следующей фотографии iFixit углядели лицо планшетника. Прямо как на картине «Крик» художника Эдварда Мунка.

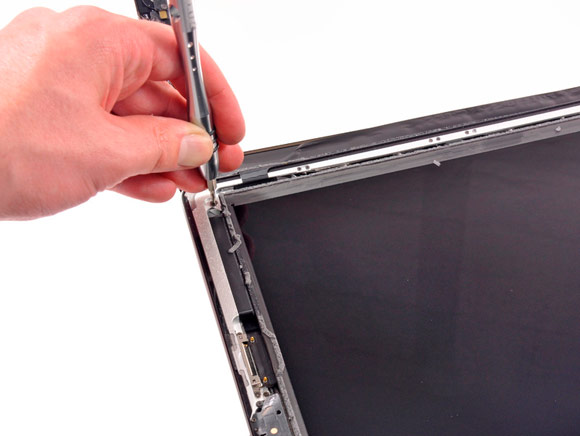

Когда корпус от третьей модели в первый раз уплыл, все сразу обратили внимание на изменившуюся схему крепления дисплея. Сегодня стало возможным это подтвердить — да, она изменилась. Но не радикально.

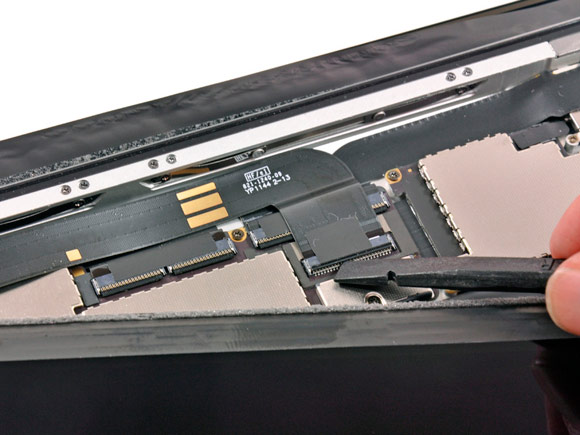

Отсоединяем шлейф дисплея — тот самый, который не совпал с прошлогодним и, таким образом, не позволил запитать себя от материнской платы iPad 2.

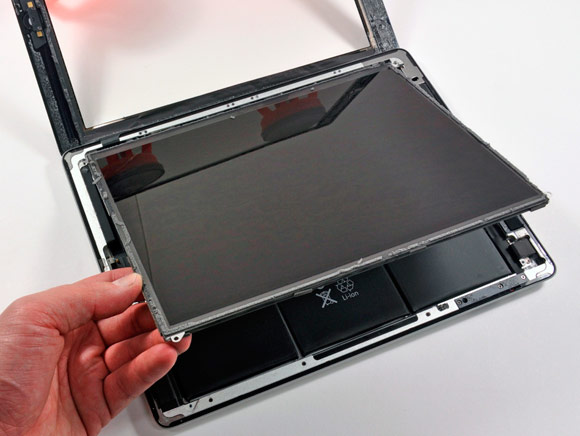

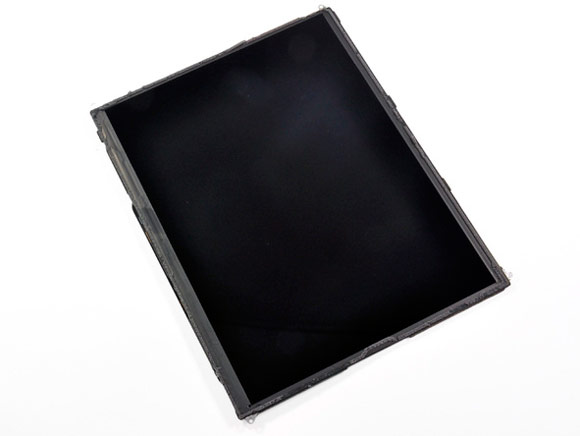

Вот он — экран с тремя миллионами ста сорока пятью тысячами семьюстами двадцатью восемью пикселями:

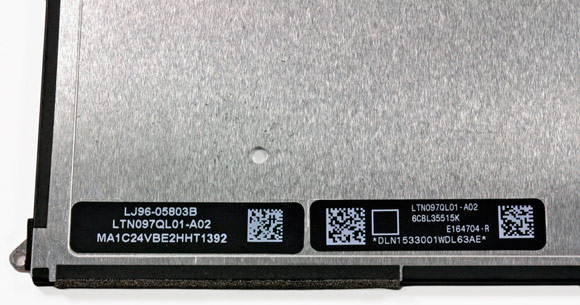

Структура номера модели дисплея позволяет с уверенностью судить о том, что его производителем и впрямь является компания Samsung.

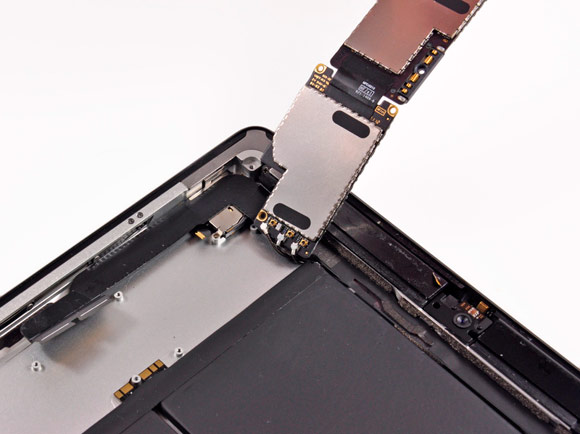

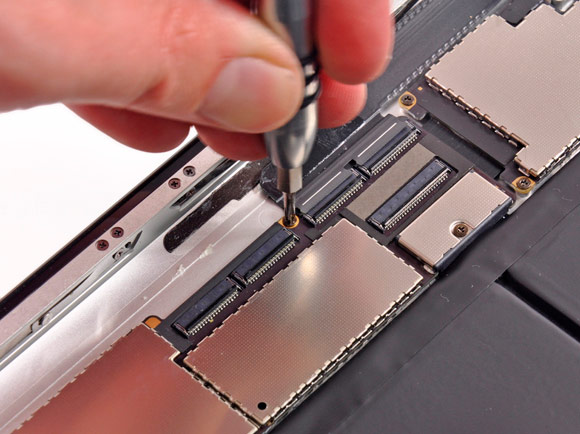

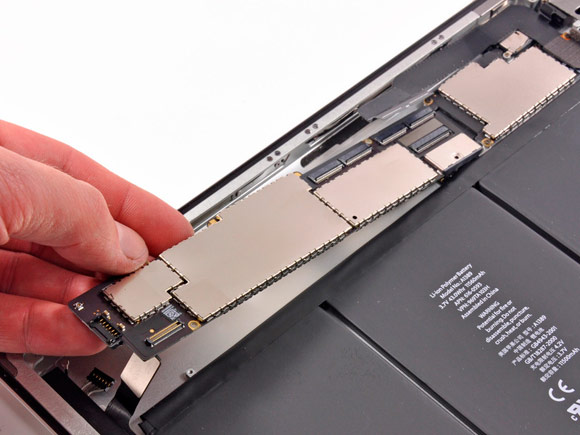

Пришло время вынуть материнскую плату. После мучений с дисплеем это сущие пустяки.

Каждый из чипов надёжно скрыт под собственной металлической пластинкой.

Упс! Так и контакты повредить недолго. Перевернув плату, нужно не забыть отсоеднить оставшиеся проводки.

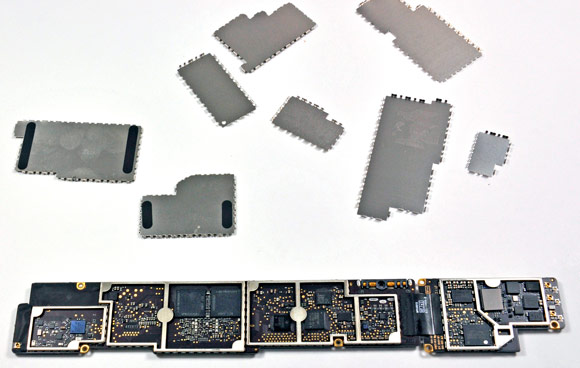

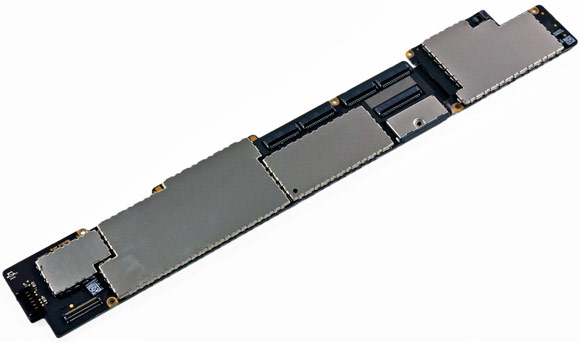

Материнская плата нового iPad с пластинками…

…и без них!

На сей раз громкие слова вице-президентов о глобальном «переосмыслении» железной части устройства не были пустой болтовней. Материнские платы у iPad 2 и у нового iPad совершенно разные (начать с того, что прошлогодняя плата имела чипы лишь на одной стороне).


Нижняя часть материнской платы (кликабельно):
• Красный — Texas Instruments CD3240;
• Оранжевый — чип беспроводной связи Broadcom BCM4330 со встроенным контроллером Bluetooth 4.0 и FM-трансивером;
• Жёлтый — два модуля оперативной памяти LP DDR2 от Elpida Memory по 512 мегабайт каждый, итого — ровно 1 гигабайт;
• Зелёный — Fairchild FDMC 6683;
• Синий — контроллер ввода-вывода Broadcom BCM5973;
• Фиолетовый — микропроцессор Broadcom BCM5974;
• Чёрный — (аудиоконтроллер?) Apple 338S0987 B0LI1150 SGP;

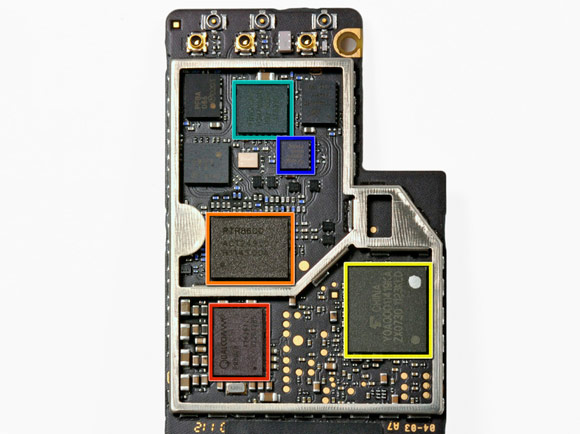

Нижняя часть материнской платы:
• Красный — контроллер питания Qualcomm PM8028;
• Оранжевый — LTE-трансивер Qualcomm RTR8600;
• Жёлтый — контроллер памяти Toshiba Y0A0000;
• Зелёный — усилитель Triquint TQM7M5013;
• Синий — Avago A5904.

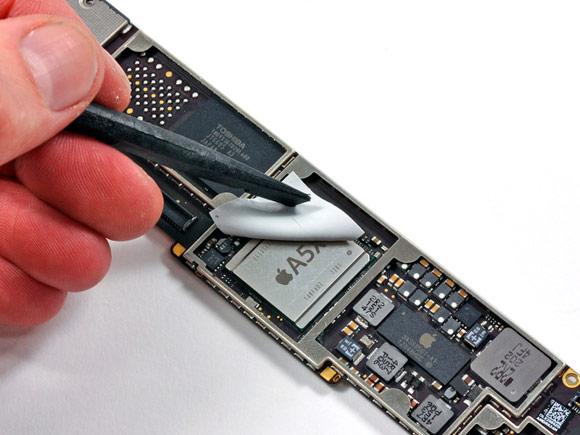

Поверх двухъядерного A5X лежит специальная прокладка из эластичного материала:

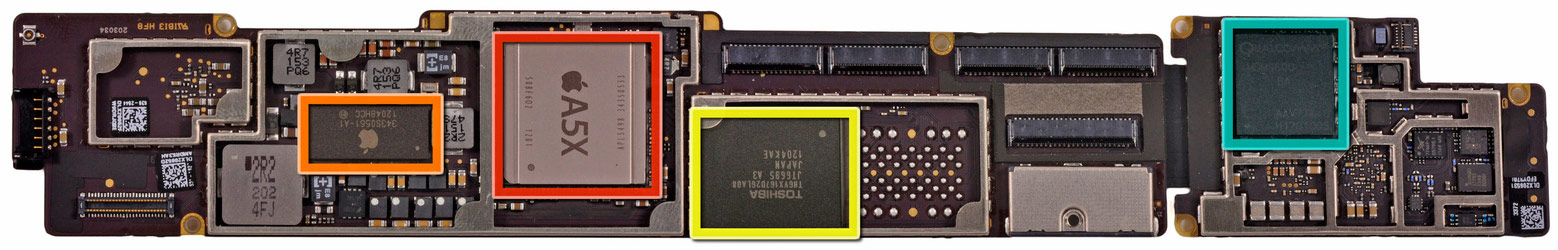

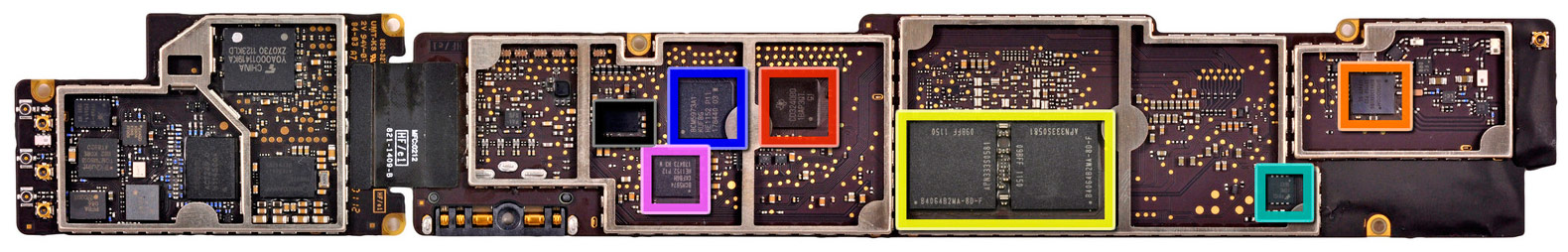

Верхняя часть материнской платы (кликабельно):
• Красный — процессор Apple A5X;
• Оранжевый — контроллер питания Apple 343S0561;
• Жёлтый — модуль флеш-памяти Toshiba THGVX1G7D2GLA08 на 16 Гб;
• Зелёный — 3G- и 4G-модем Qualcomm MDM9600.

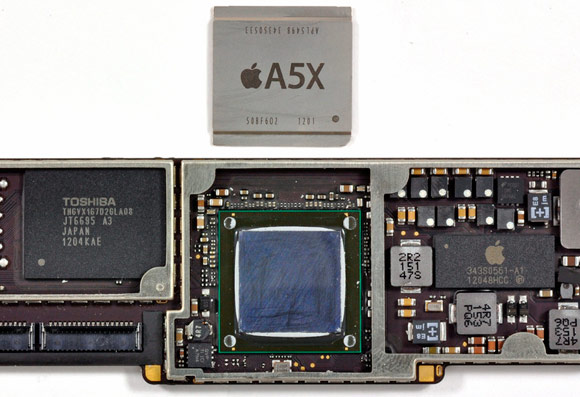

Вот так сюрприз! Серебристая плашка процессора оказалась съёмной! Под ней (как и над ней) нанесено приличное количество термопасты. Steamy hot!..

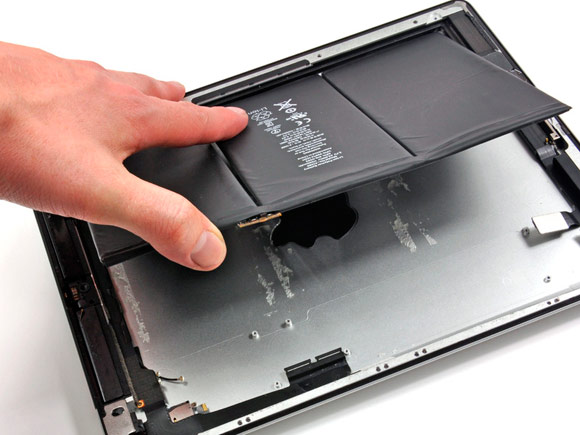

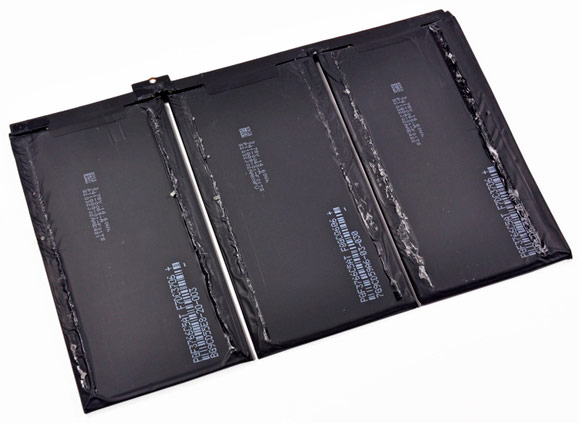

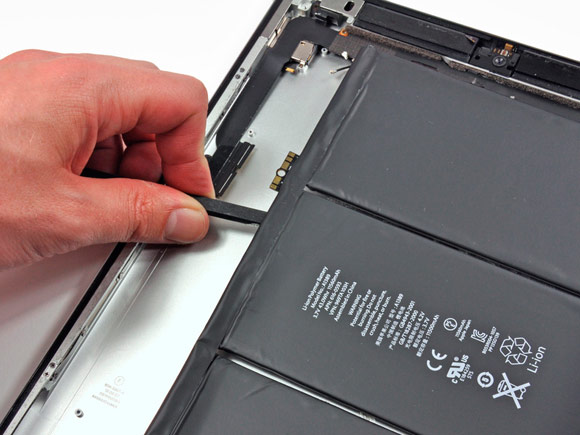

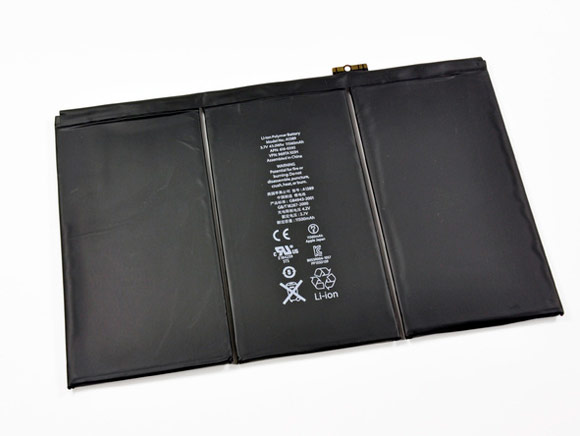

Литий-полимерная батарея нового iPad просто гигантская. Неудивительно — её энергетическая характеристика составляет 42,5 ватт-час против 25 у iPad второго поколения, и она на 70% больше (в первую очередь за счёт уменьшения размеров материнской платы).

По сообщениям из первых обзоров, зарядка до 100% потребует большего количества времени.

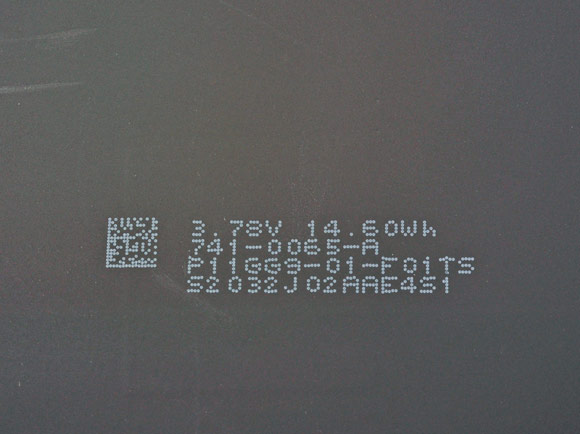

Энергетическая характеристика каждой из трёх ячеек — 14.6 ватт-час. Напряжение — 3,78 В.

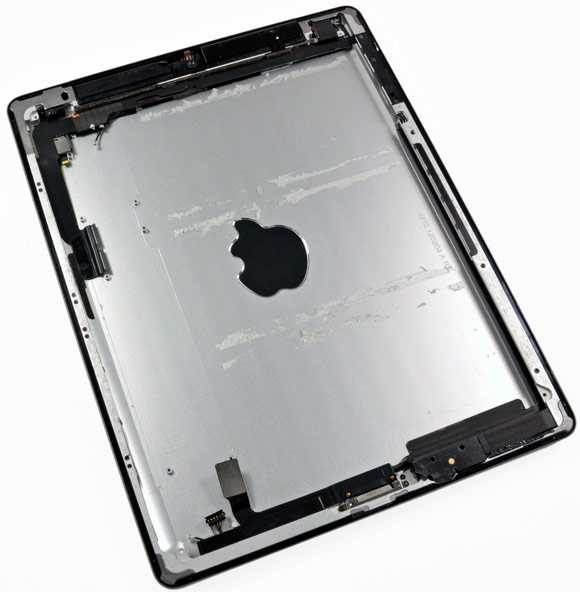

Мы добрались до задней панели! С этой стороны логотип выглядит аляповато.

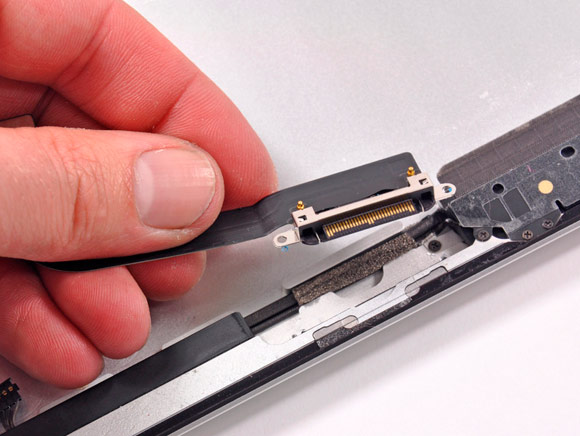

Снимаем «мелочёвку». Хотя что бы мы делали без 30-пинового коннектора.

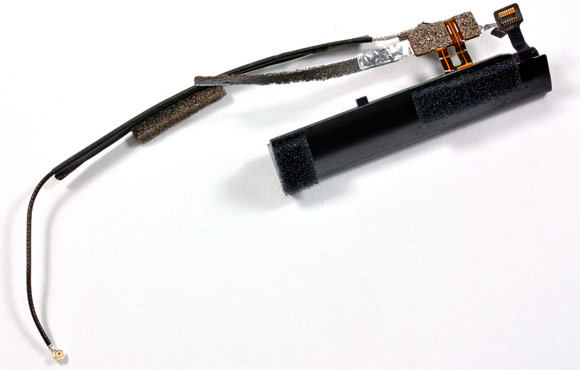

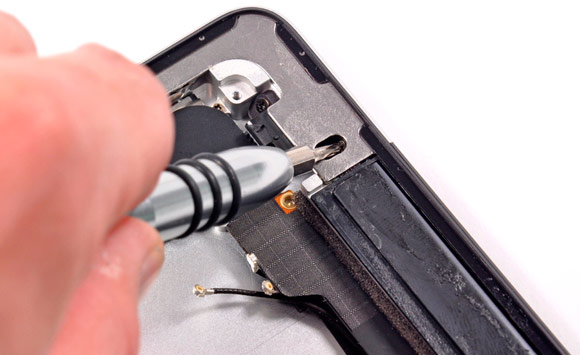

Следующая на очереди — антенна для 3G, 4G и 5G.

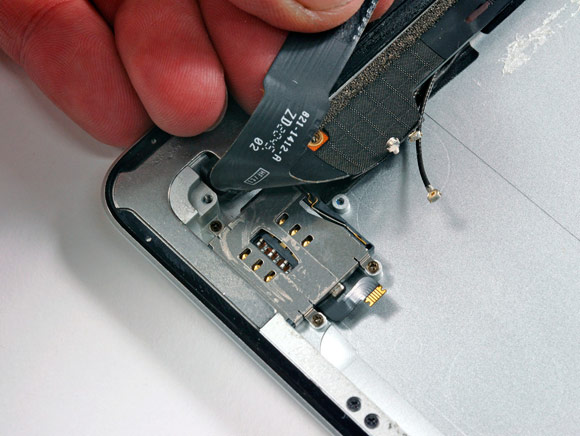

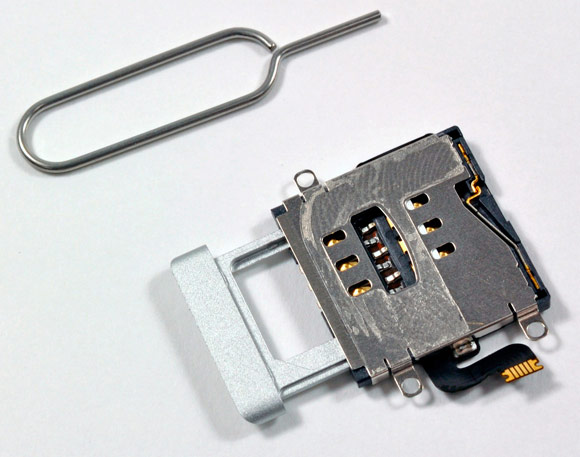

Под очередным шлейфом спрятался лоток SIM-карты. Выбирайся оттуда, дружище, тебя никто не обидит.

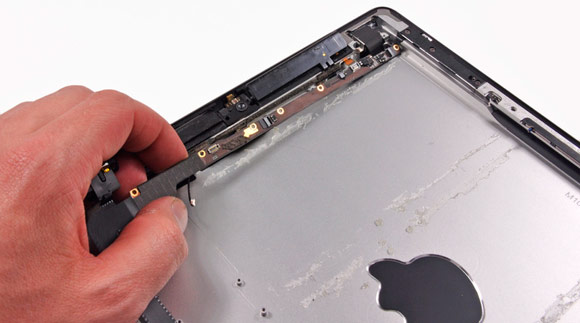

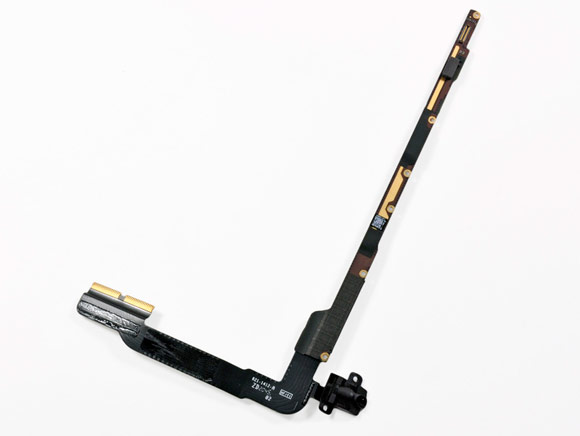

Apple почему-то разместила разъём мини-джек и антенну на одной неразборной плате. Для пользователей это минус, поскольку если сломается что-то одно, то нужно будет менять всю плату.

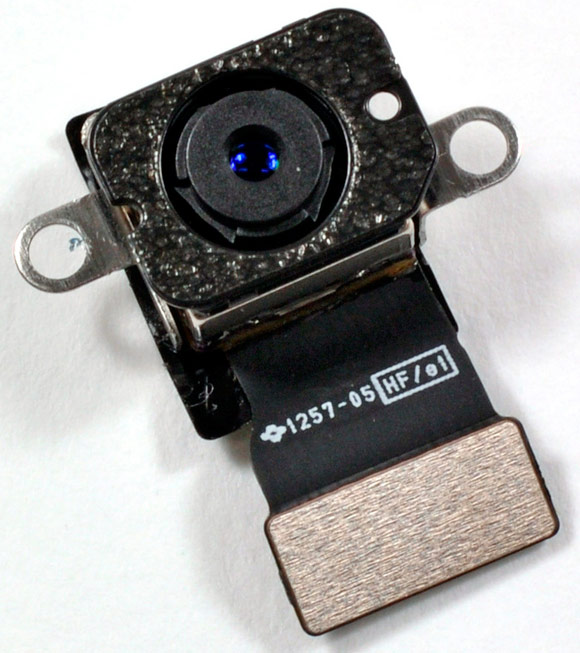

Не узнали? Это 5-мегапиксельная камера iSight. Дадим вам её в максимальном разрешении:

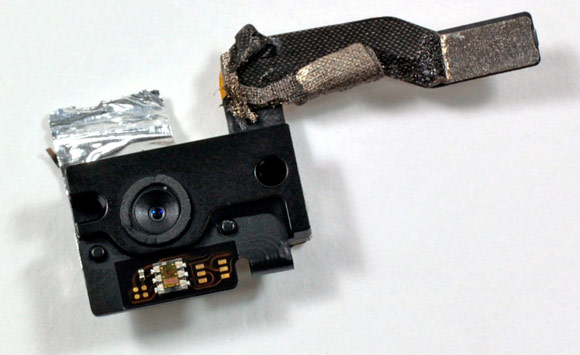

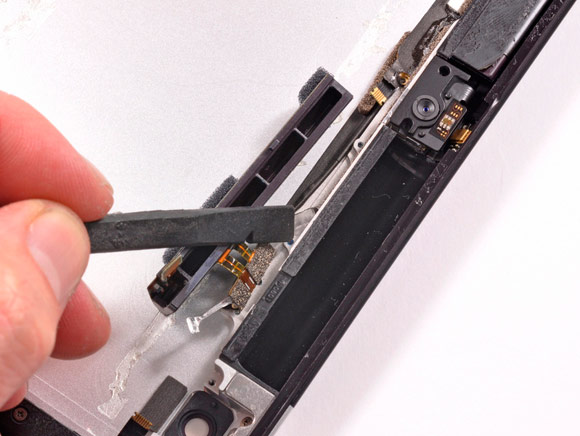

Где основная камера — там и фронтальная. Да здравствует FaceTime.

Вместе с фронтальным модулем в руках iFixit оказался ещё один компонент антенны. iPad просто напичкан разнообразными средствами коммуникации.

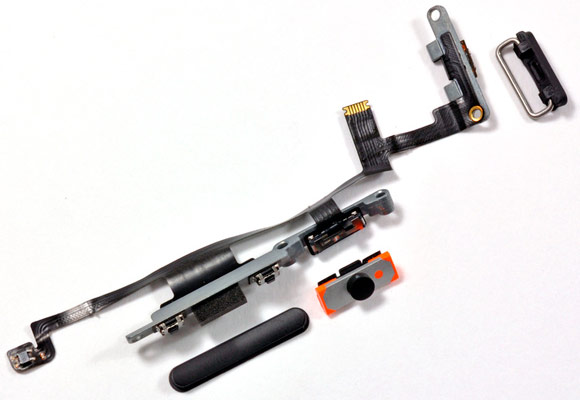

Одним из последних с задней панелью расстаётся шлейф с качелькой громкости, а также с рычажком активации бесшумного режима и блокировки акселерометра.

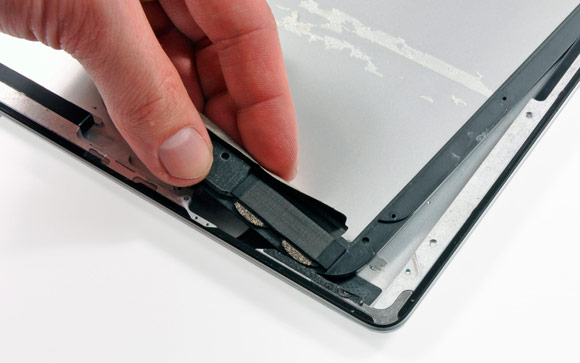

Из порядком опустевшего корпуса осталось вынуть динамик.

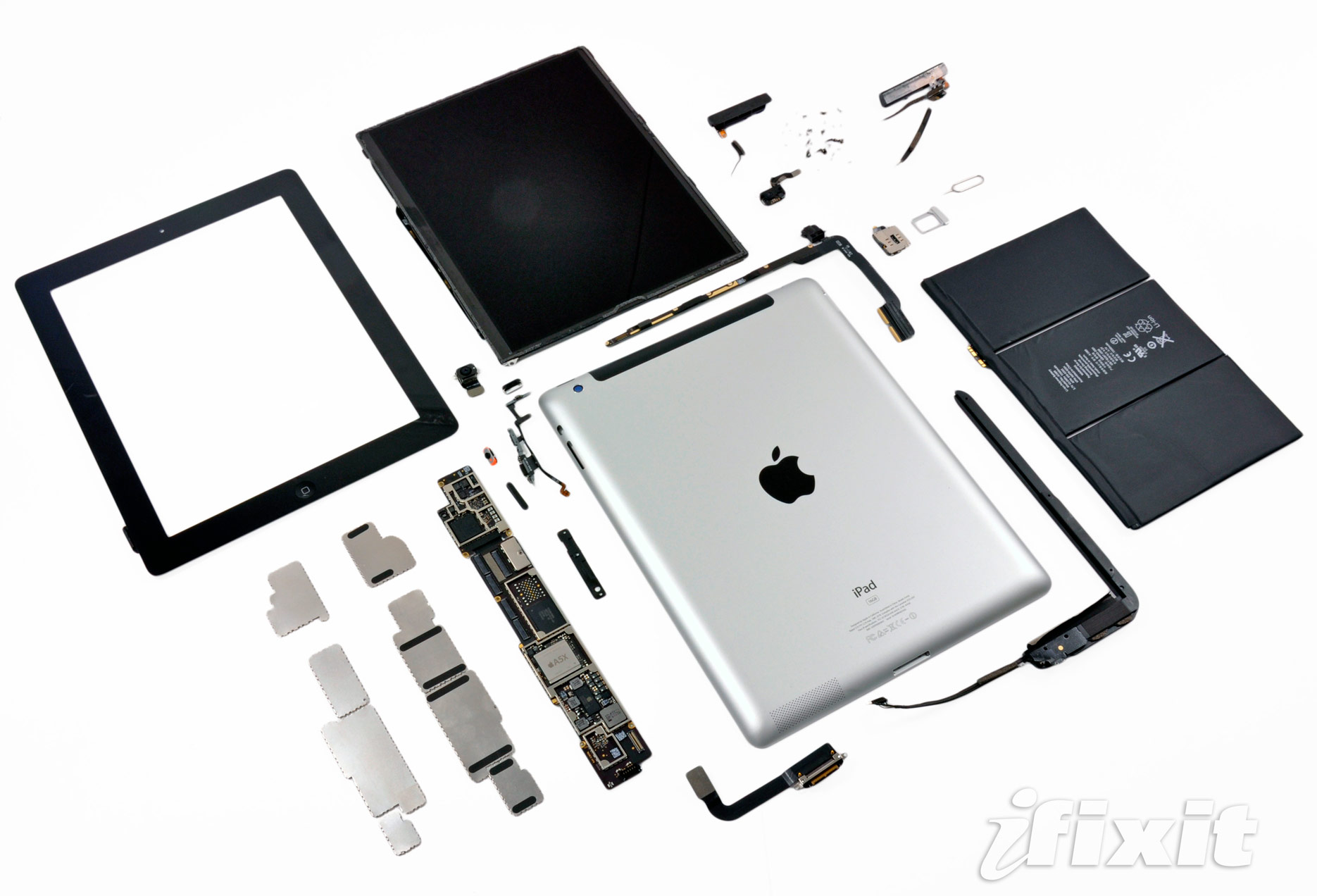

Скроллингу конец, терпеливый читатель! iPad, хоть он и отличное устройство, получает всего 2 балла по шкале «простоты ремонта» — т.е. ровно столько же, сколько и прошлогодний iPad 2. Финальное изображение кликабельно:

Спасибо, iFixit! [ifixit]
