iFixit препарировали новенький iPad 2

Далее много фотографий, следите за трафиком

Известная компания iFixit, которая специализируется на ремонте техники Apple, добралась до iPad 2. Сразу после его распаковки, мастера принялись искать способы его вскрыть. Первичный прогрев корпуса промышленным феном и манипуляции со специальной ложкой-открывачкой ничего не дали. Но спустя некоторое время стекло всё-таки поддалось и алюминиевая новинка была успешно вскрыта. Под тонким листом стекла ремонтников ждал ряд сюрпризов, которыми они готовы поделиться с нами.

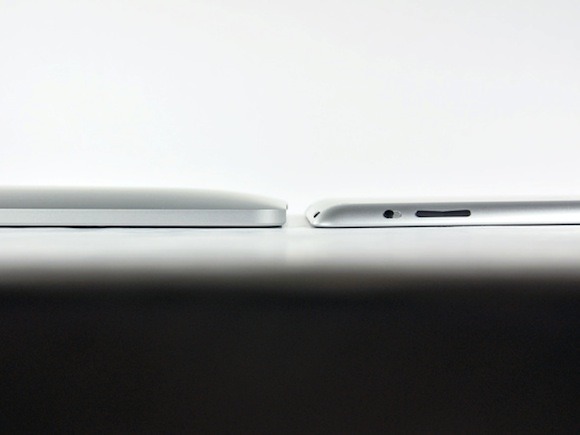

iPad 2 намного тоньше своего предшественника, потому в его конструкции присутствует множество изменений. Шутка о том, что гаджет напоминает большой iPod Touch, после выхода второго планшетника таковой больше не является. Он собран по аналогии с сенсорным плеером последнего поколения.


Два молодца из ларца: iPad и iPad 2

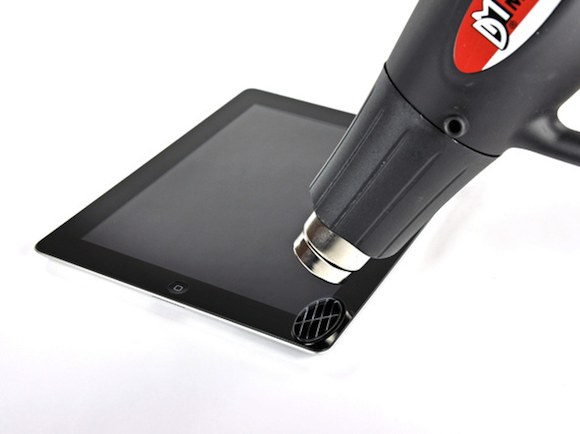

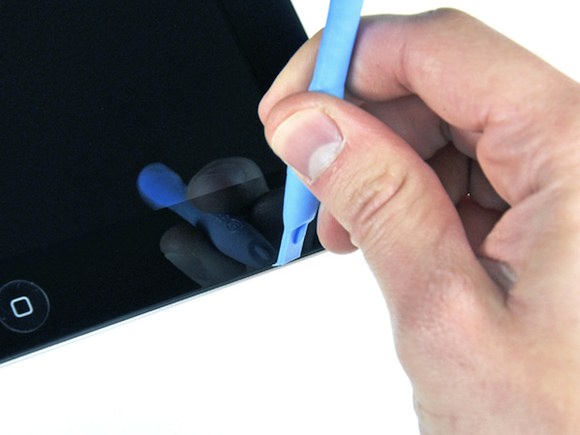

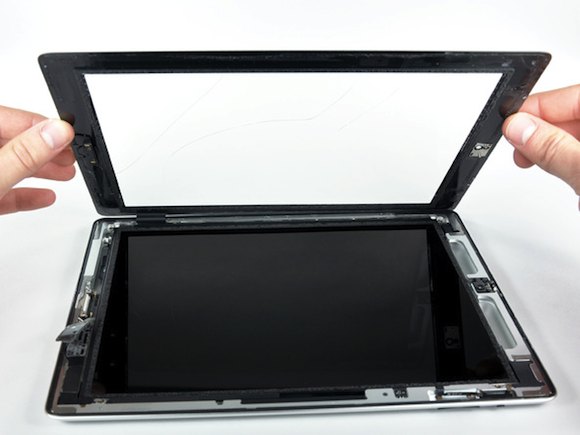

Стекло девайса достаточно крепко прикреплено с помощью клея к основной рамке, потому без промышленного фена здесь не обойтись. После прогрева поверхности мастера воспользовались специальным пластиковым инструментом и не без усилий открыли планшетник.

Как и предполагалось, в iPad 2 более нет никаких креплений, с помощью которых стекло примыкает к корпусу. Вместо этого есть огромное количество клея, потому при разборке гаджета стеклянная поверхность может быть легко повреждена. Тем более толщина стекла на 27% меньше, чем в обычном iPad.

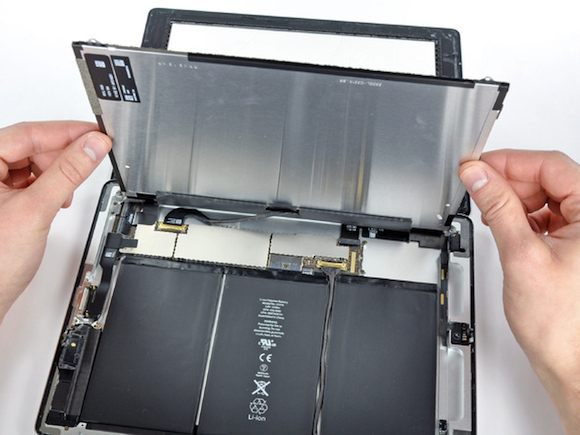

Под экраном находится аккумулятор мощностью 6930 мАч. Из-за особенностей конструкции компания Apple вынуждена была слегка видоизменить его. Он разделен на 3 соединенные части, крепко приклеен к задней крышке и соединен с системной платой мощным кабелем.

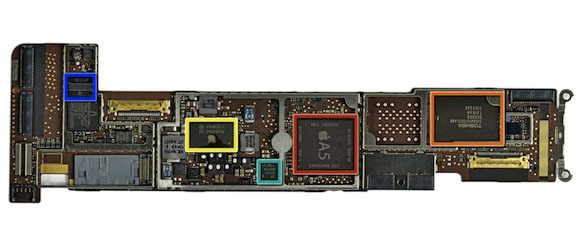

Под специальным металическими защелками на левом боку iPad 2 находятся мозги и сердце планшетника:

  • Процессор A5 Dual-Core на 1 ГГц c оперативной памятью 512 МБ, который был произведен в конце января-начале февраля 2011 года;
  • Флеш-память Toshiba 16 ГБ;
  • Apple 343S0542 — новый чип от Apple для управления питанием;
  • контроллер сенсорного экрана Texas Instruments CD3240B0;
  • плата управления питанием S6T2MLC N33C50V.

  • Эта же картинка в высоком разрешении — ссылка

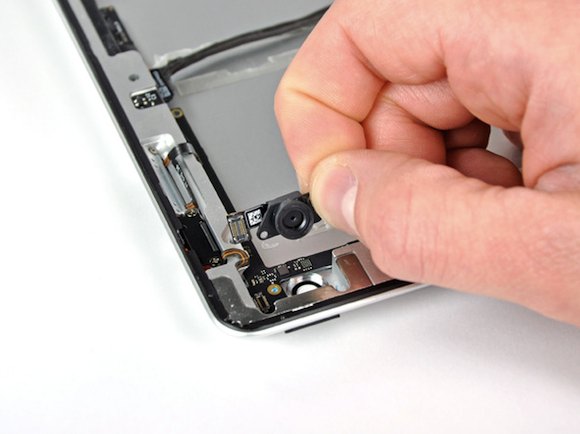

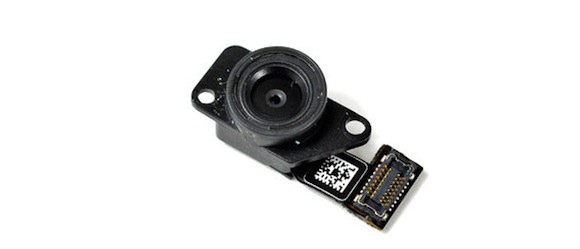

    Задняя камера iPad 2 находится в уютном алюминиевом гнезде и легко из него вынимается:

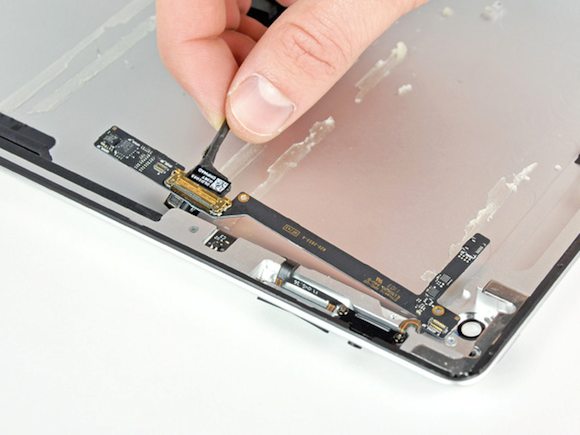

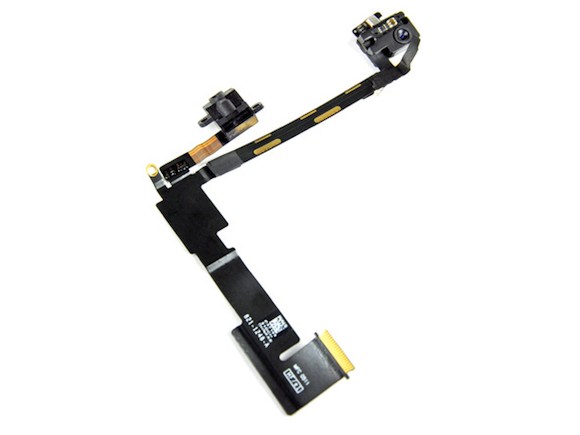

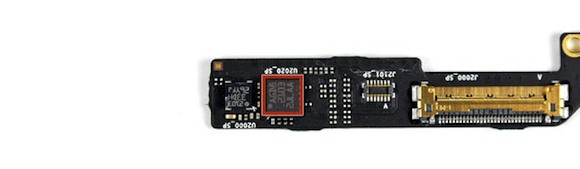

    Когда в iFixit снимали плату, на которой находятся качелька громкости и переключатель звука/переворота экрана, там же был обнаружен двойной чип для геймеров. Гироскоп AGD8 2103 и акселерометр LIS331DLH — долгожданная функциональность для любителей Real Racing 2.

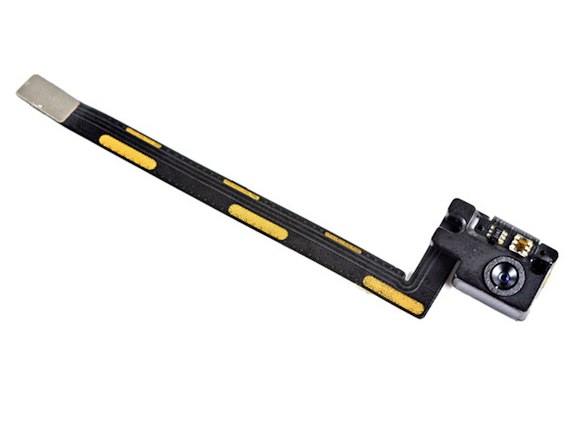

    Еще одна новинка iPad 2 — фронтальная VGA-камера, которая находится на одной плате с 3,5 мини-джеком и микрофоном.

    Как и в предыдущих устройствах, каждая деталь, даже самая миниатюрная, представляет собой маленькое произведение искусства. На картинке всё собрано добротно и качественно. Сервисные центры — единственные, кто может пожаловаться на новенький iPad 2. Разобрать его очень не просто, уменьшенная толщина стекла может сыграть с мастерами злую шутку. В ближайшие несколько лет Apple может серьезно пересмотреть весь процесс сервисного обслуживания своей техники, отказавшись от запчастей. Вместо этого компания будет выдавать взамен изувеченных гаджетов новые. Из старых можно будет собирать Refurbished-аппараты и продавать их по сниженной цене. Еще одна маленькая, многим незаметная революция.
