Изучаем набор устройств Aqara и Gidrolock для управления водой

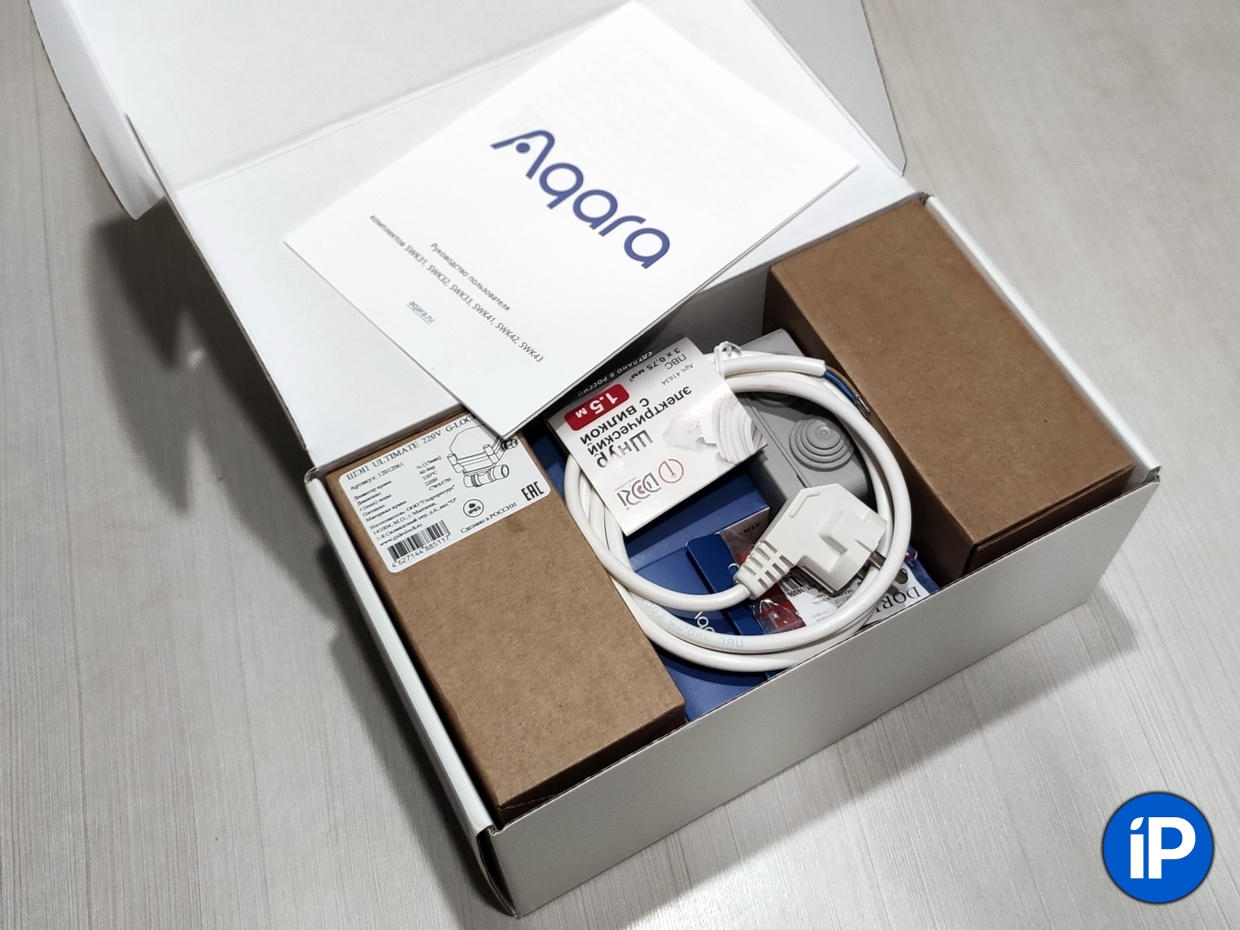

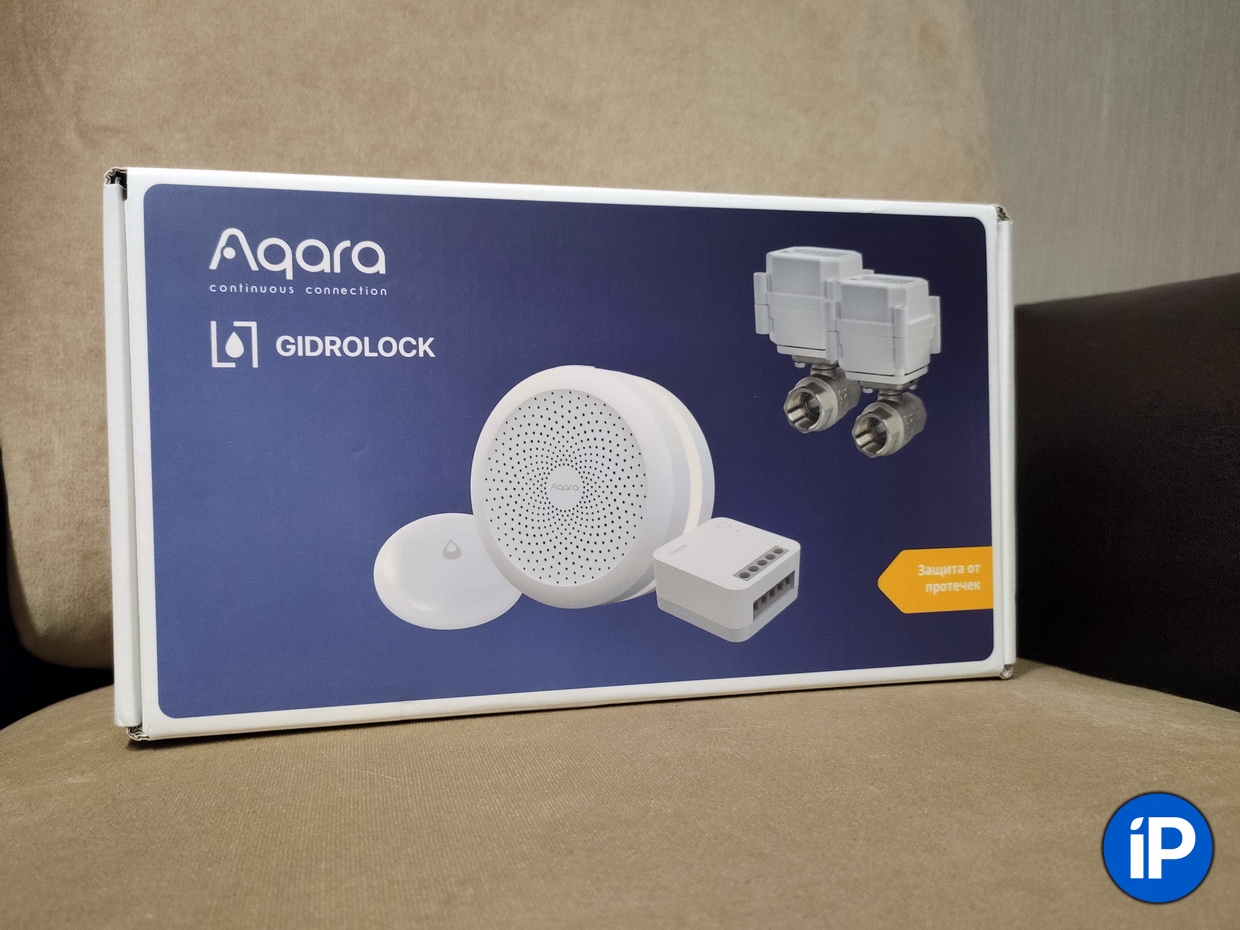

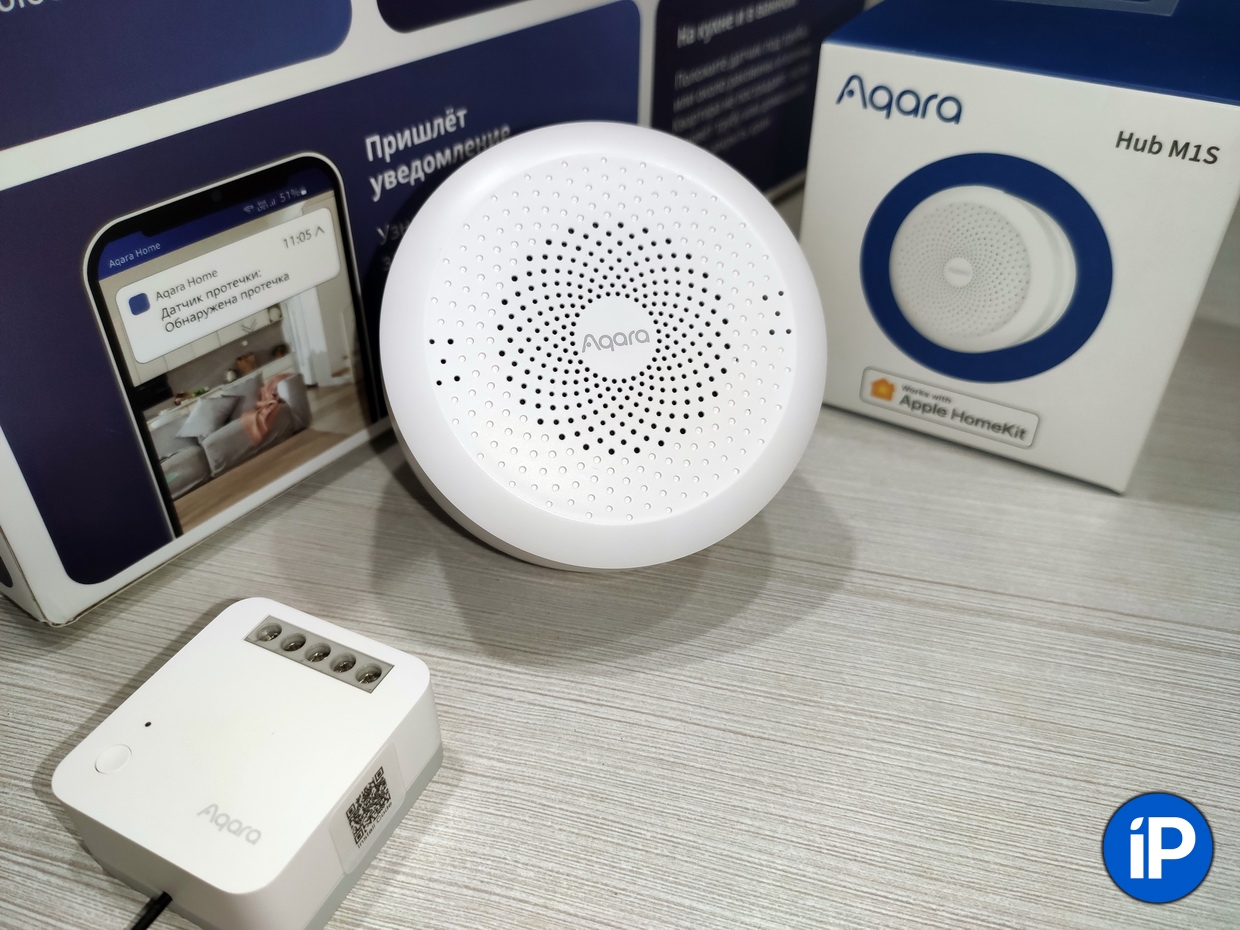

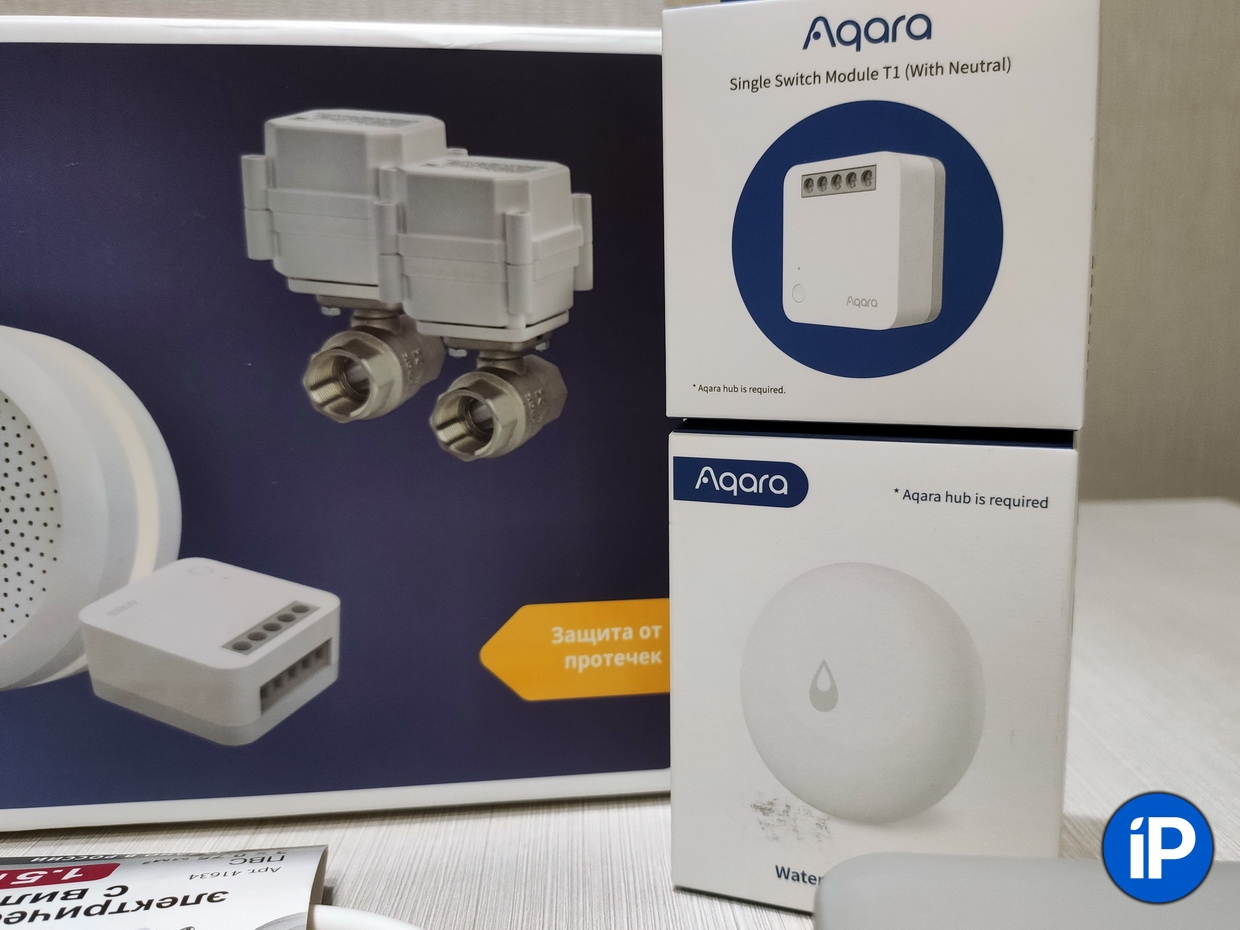

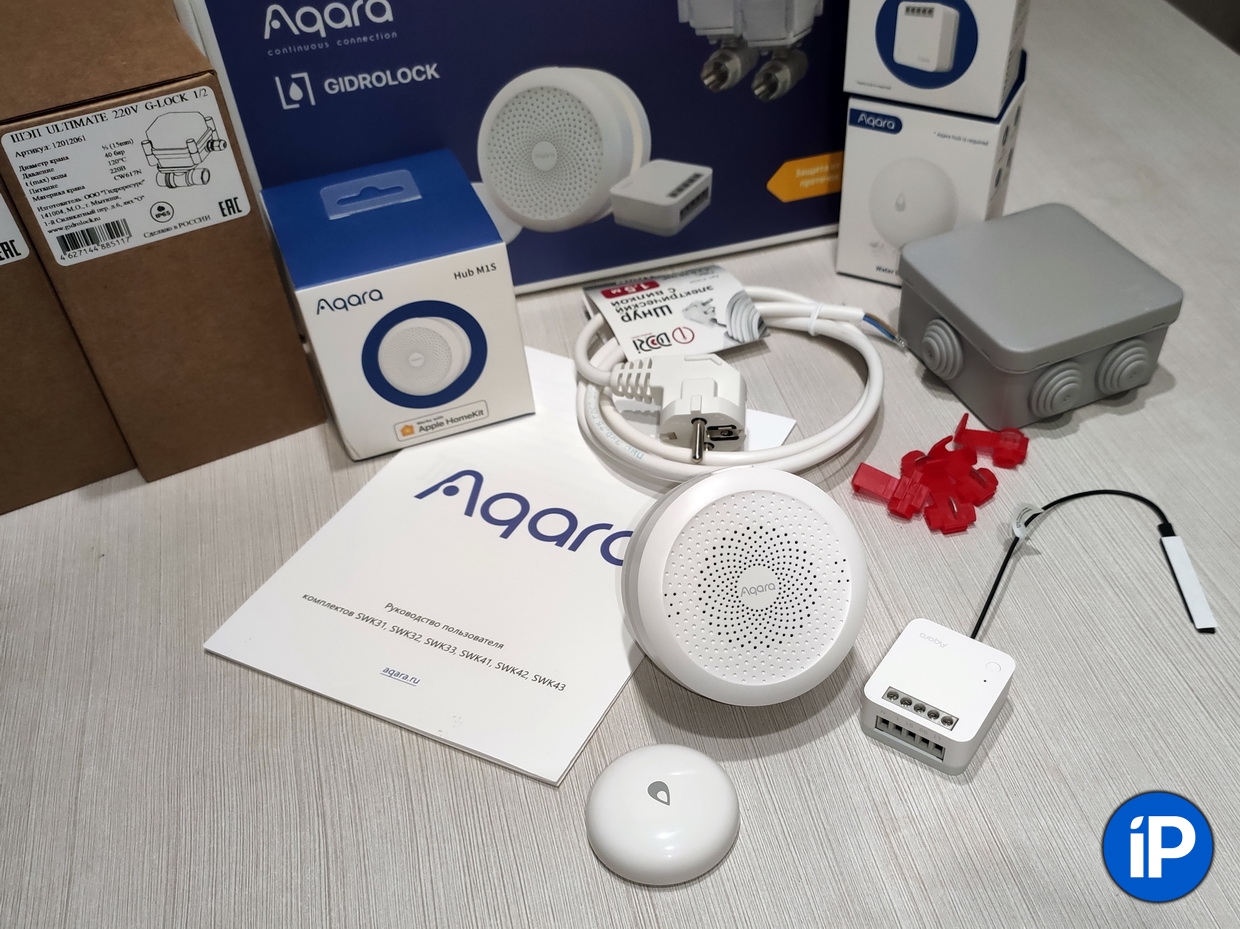

Комплект «Защита от протечки» — один из наиболее объемных комплектов Aqara. В увесистой коробке находится полный комплект для создания собственной системы удаленного управления и автоматического перекрытия воды:

шаровые электроприводы Gidrolock Ultimate (2 штуки)
Zigbee-хаб Aqara Hub M1S

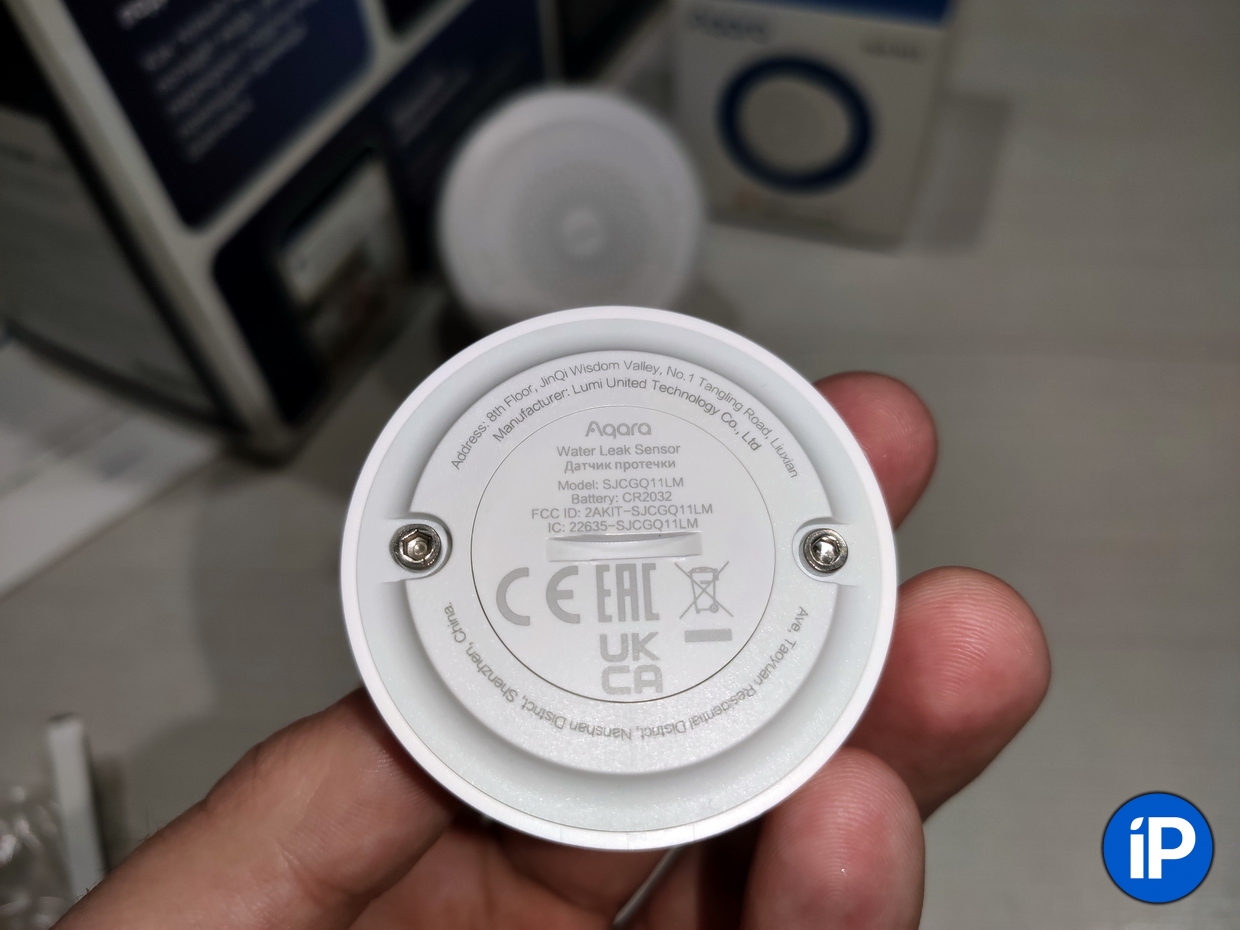

датчик протечки Aqara Water Leak Sensor
реле Aqara Single Switch Module T1 (with neutral)
распределительная коробка
1,5-метровый электрический шнур с вилкой
комплект ответвитилей питания

Комплекты вариативные по диаметру соединений: ½’’, ¾’’ и 1’’. Не хватает только переходников на трубы, но об этом поговорим чуть позже в разделе о монтажных работах.

Главная «фича»: приводы G-Lock

Представленные в наборе краны сертифицированы и безопасны для использования. В отличие, например, от устройств с AliExpress. В комплекте от Aqara и Gidrolock представлены электроприводы производства российской компании ООО «Гидроресурс». Они имеют гарантийные талоны и паспорта.

Это не гаджет, а серьезный прибор, обеспечивающий безопасность. И, как следует из документов, разрешенный к установке в бытовых сетях ЕАС. Это значит, что сантехник не откажет. А вот китайские приводы придется ставить самому.

Так что, если что-то случится — мы знаем, куда звонить (телефоны указаны).

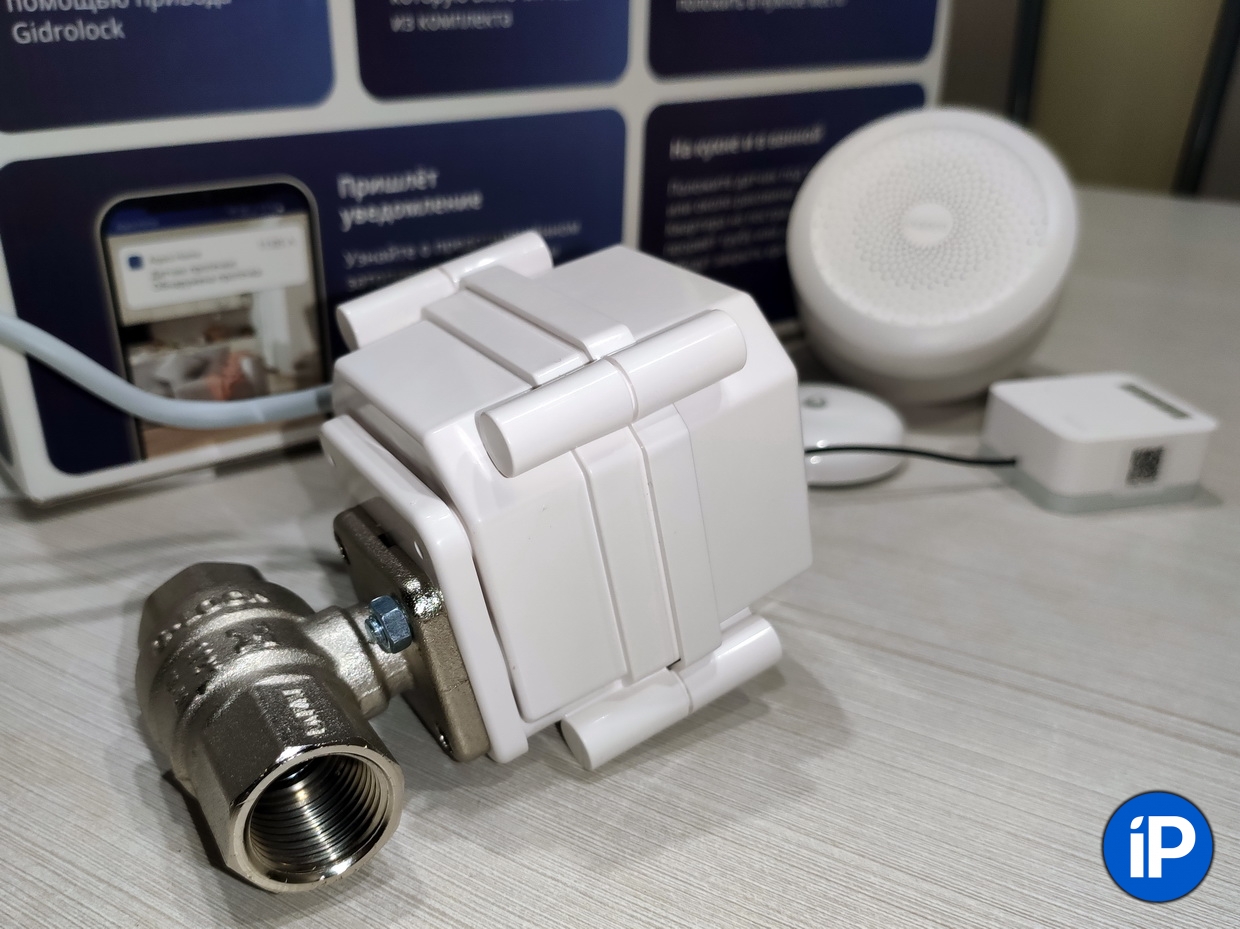

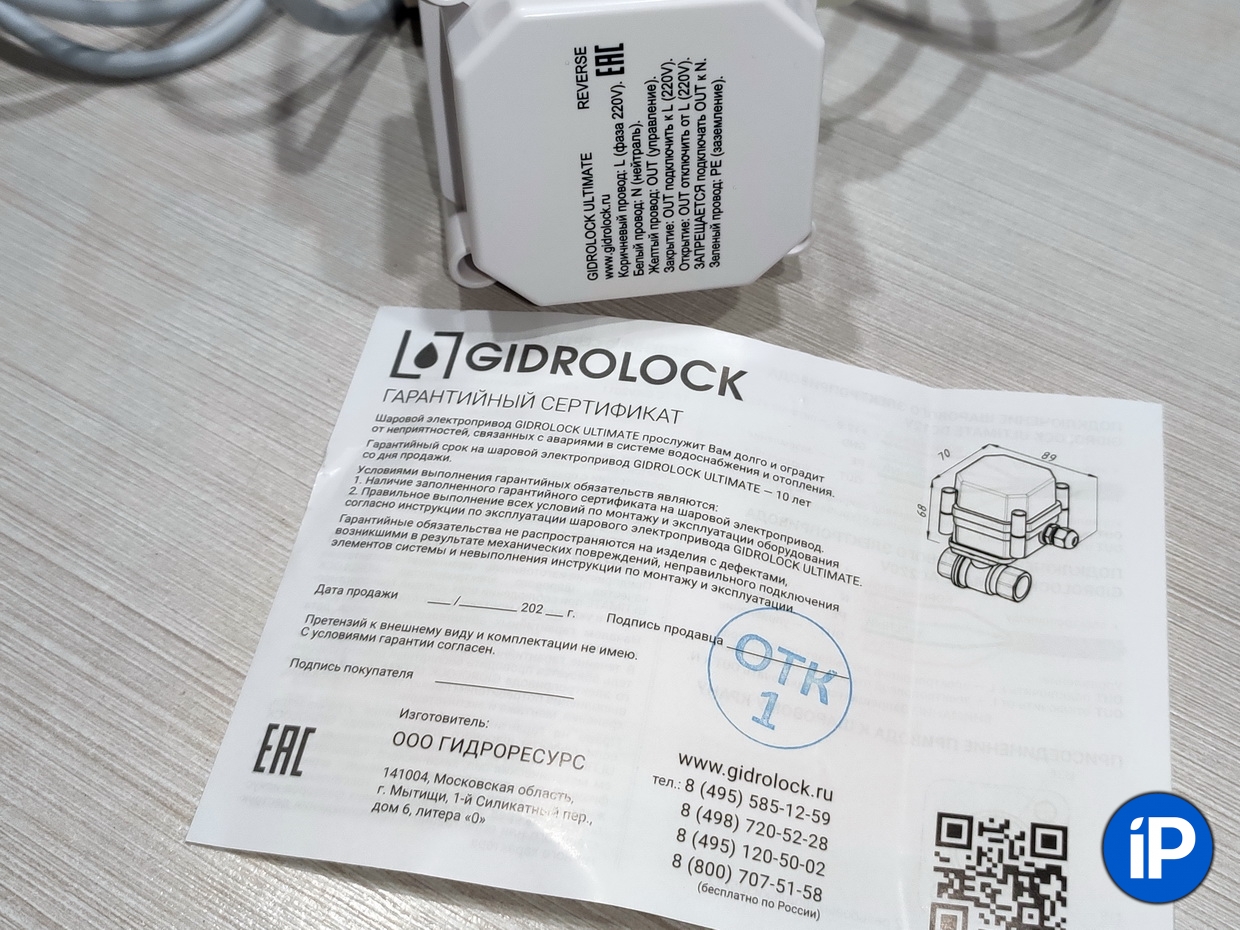

Привод состоит из 2 частей: латунного шарового крана и электромеханического регулятора (мотор, установленный на кране), управляемого подачей стандартного напряжения на 220В.

Прибор увесистый и очень внушительный. Ещё бы: производитель гарантирует стабильную эксплуатацию при давлении до 40 бар и предельной температуре воды до 120° C.

ГОСТы устанавливают следующие стандартные параметры: давление холодного водоснабжения — от 0,3 до 5 бар, горячего — от 0,3 до 4,5 бар, сетей отопительных котлов – от 1 до 2 бар; температуру носителя в сетях центрального отопления — 70° C.

Cети водоснабжения являются критическим оборудованием, поэтому за их доработку и подключение к ним различных устройств несет ответственность владелец. Подключение несертифицированных устройств может приводить к непредсказуемым результатам.

Реальных ограничений в бытовом применении у Gidrolock нет: они подойдут для всех домашних сетей — как магистральных, так и точечных ответвлений:

  • для отключения водоснабжения целиком с установкой после счетчиков потребления;
  • для аварийной изоляции отдельных приборов, таких как стиральные и посудомоечные машины;
  • для ограничения подачи потока от бытовых водонагревателей и котлов;
  • для батарей и тепловых сетей.

Запас «прочности» просто феноменальный.

Как это работает. Теория

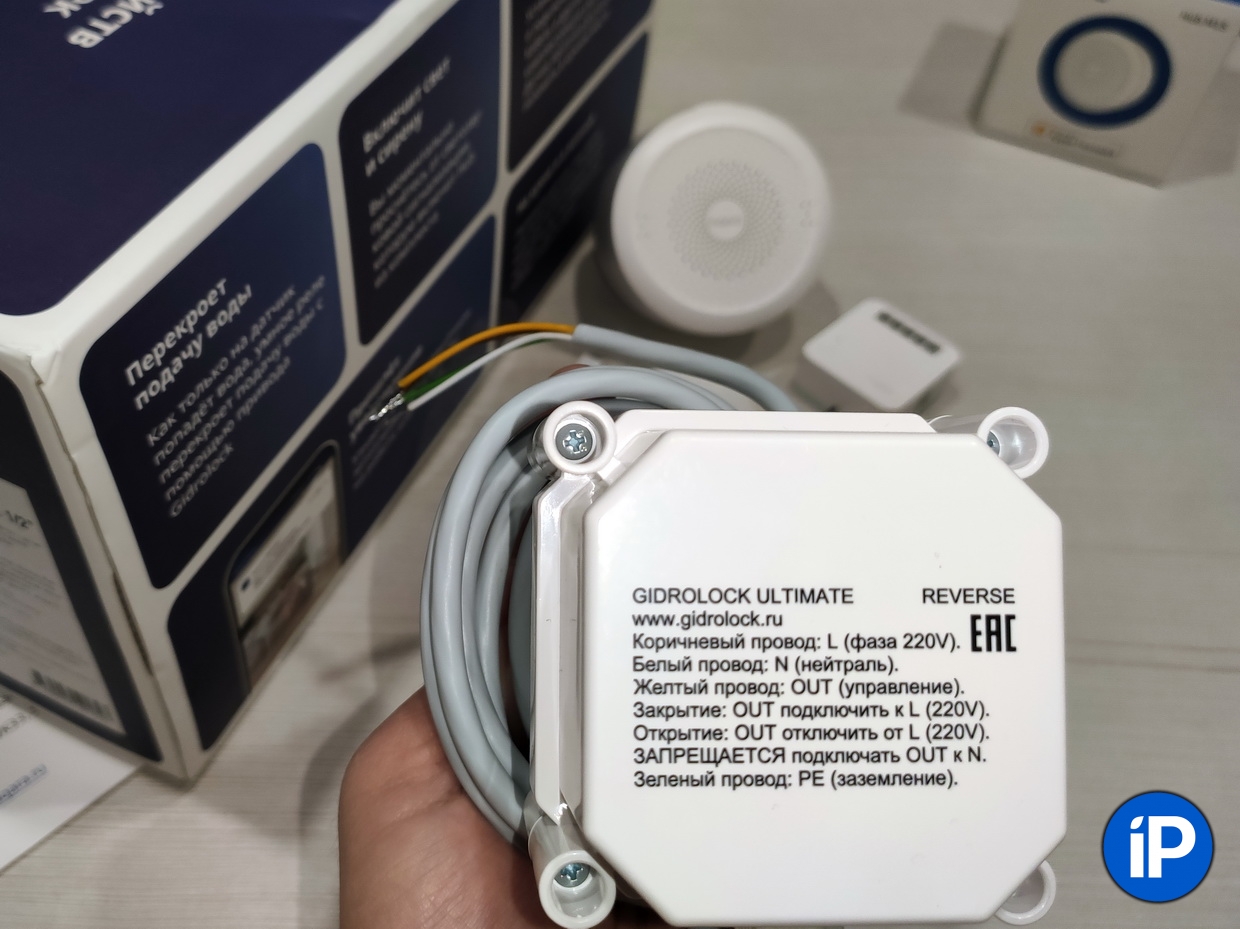

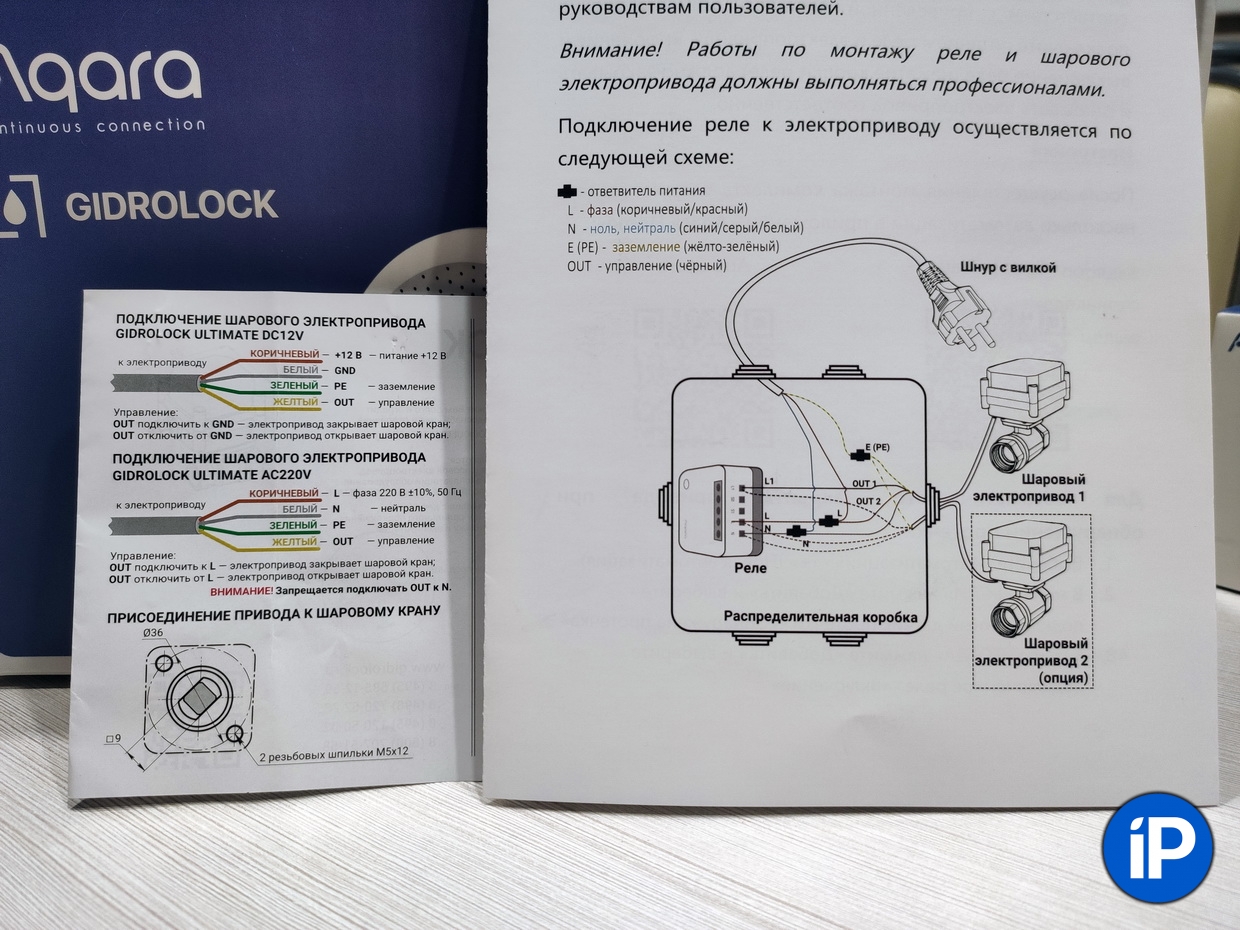

Электропривод Gidrolock устанавливается в разрыв трубы. Управляющие контакты привода подключаются в уже знакомое нам реле Aqara для управления сетями переменного тока.

Питание привода реализуется по сети 220 В через реле. К нему же подключается управляющий контакт Gidrolock

Обратите внимание: согласно документации, шаровый кран Gidrolock можно подключать как после другого шарового крана (идущего, например, после счетчиков), так и вместо него.

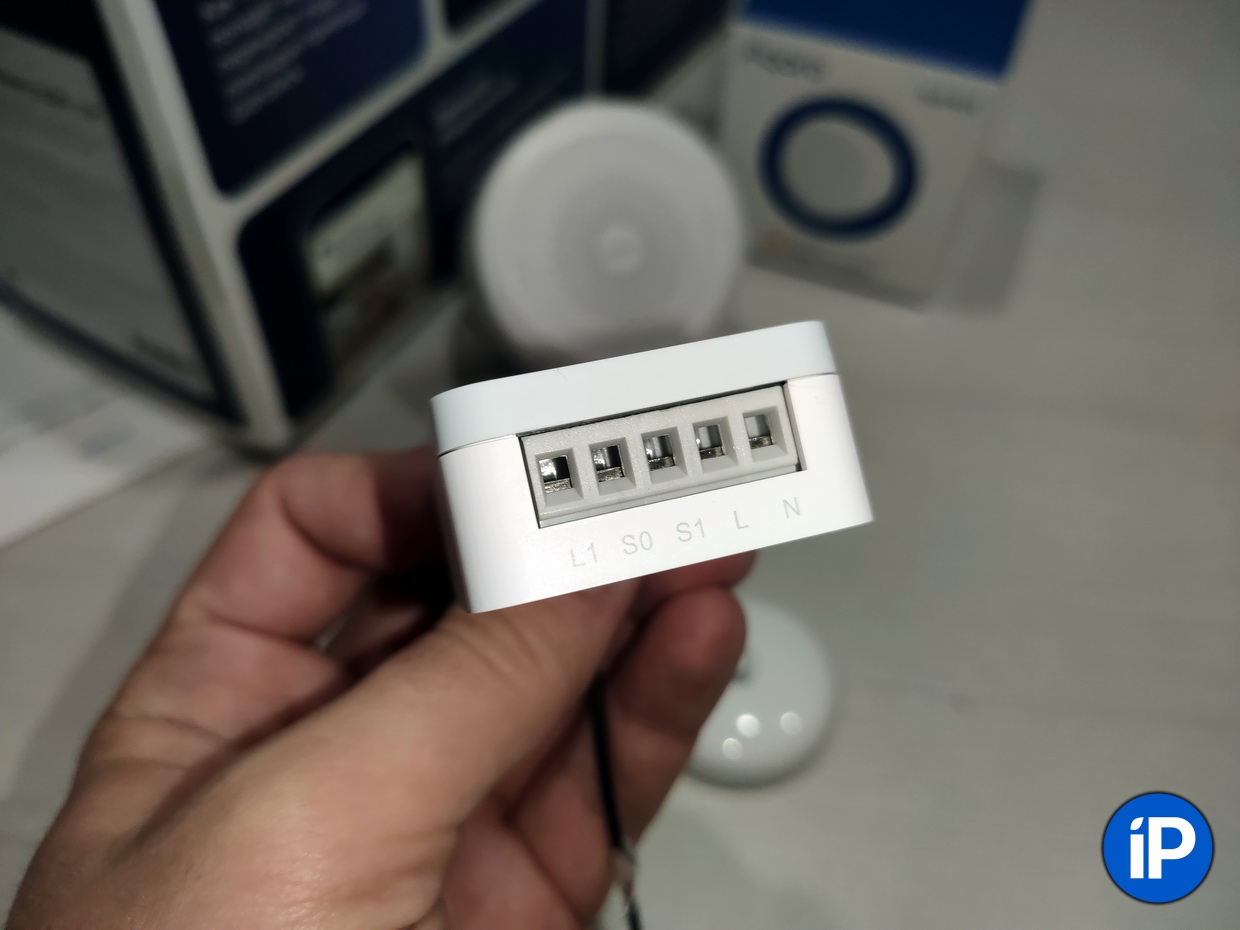

Реле, в свою очередь, подключается к комплектному хабу Aqara M1S по протоколу Zigbee. А уже хаб подключается к Wi-Fi через приложение Aqara Home (iOS, Android), делая управление устройствами доступным из любой точки мира.

Как видите, схема проще просто некуда. В теории, а на практике есть ряд серьезных вопросов.

Процесс установки. Немного о неудобствах

Подготовка — важнейшая часть любого процесса. Установка устройств Aqara и Gidrolock не стала исключением. Идеально её нужно проводить до ремонта, сразу после монтажа трубопровода.

1. Обеспечиваем гидроизоляцию окружения системы и (!) подвода питания.
2. Устанавливаем распределительную коробку на 20-50 сантиметров выше предполагаемого места размещения приводов.
3. Провод от сети 220 В закладываем в герметичный кабель канал и доводим до установленной выше приводов распределительной коробки (из комплекта поставки).

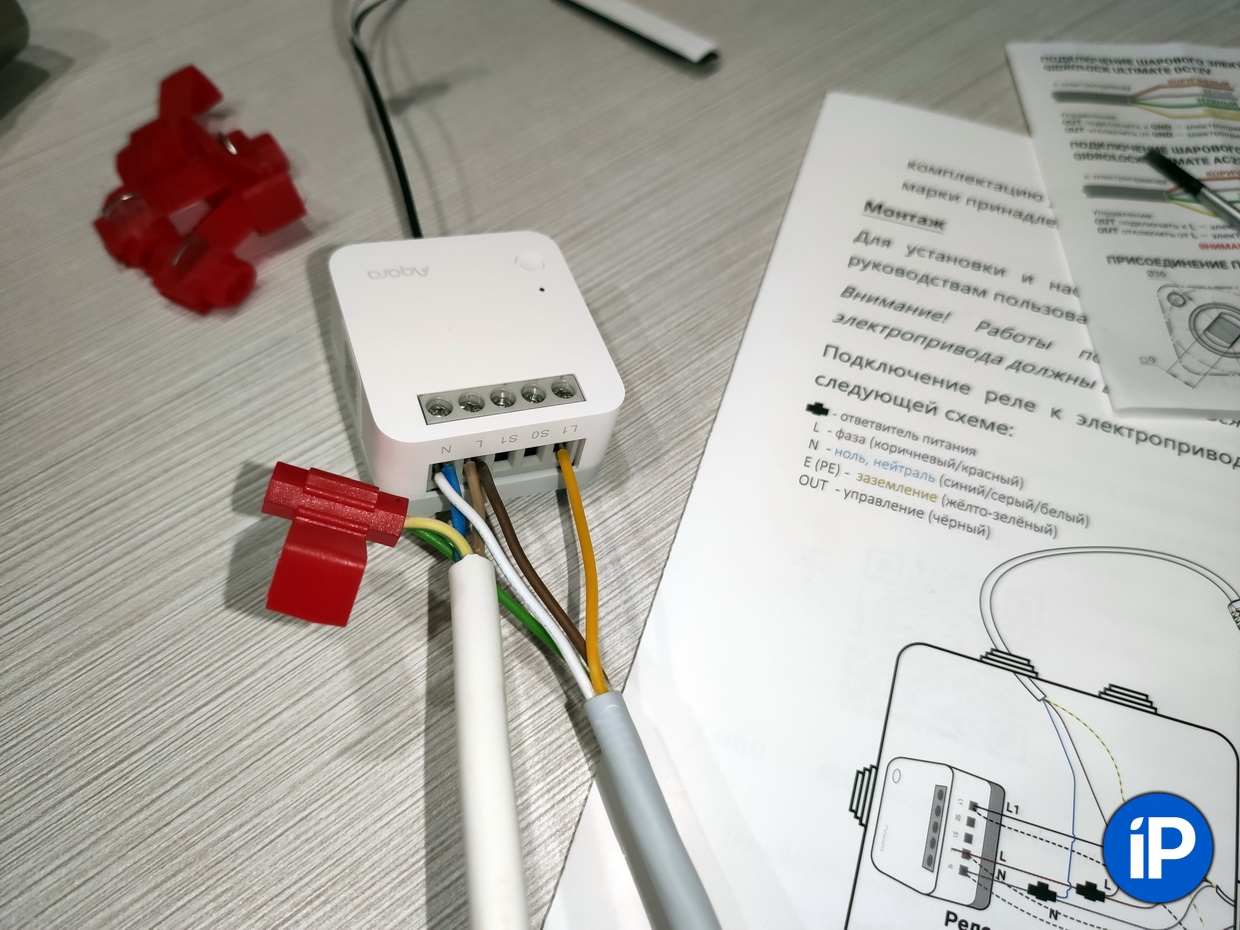

4. Подключаем с помощью штатных разветвителей питание и привод к реле в соответствии с инструкцией.
5. Устанавливаем в коробку реле.

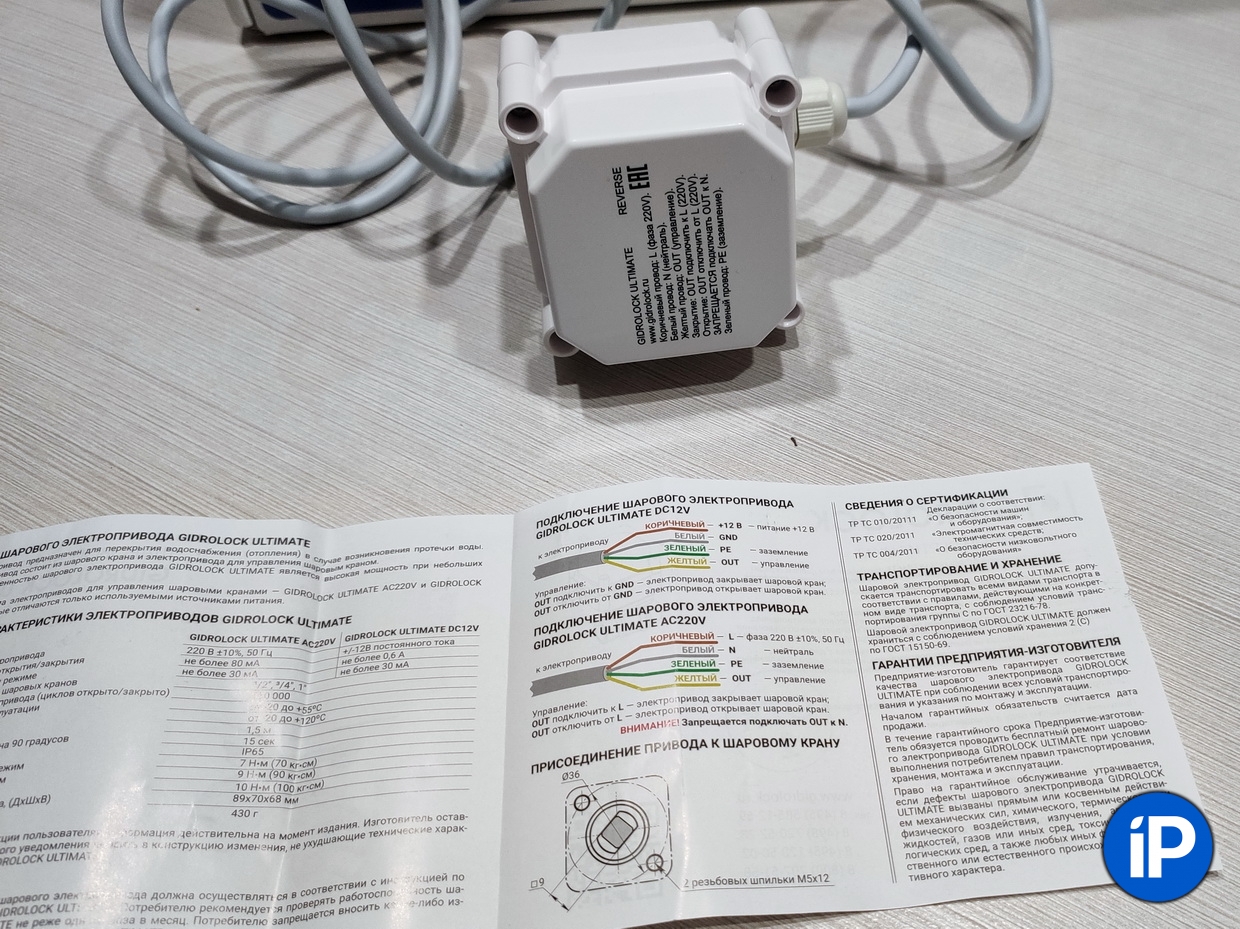

Важно: цвета проводов могут отличаться, сверяйтесь с паспортом электропривода.

6. [опционально] Все окружение тщательно обрабатываем герметиком.
7. Кладём датчик протечки под вентилями.

После требуется пригласить сантехника, который установит сами приводы сразу после счетчиков и установленных рядом распределительных коробок с реле внутри. Он же выполнит дальнейшую разводку труб.

Пользователю системы останется дождаться завершения ремонта и подключить реле и датчик к хабу.

При самостоятельной установке необходимо обеспечить крепление шарового крана на трубе. Возможно, дополнительно потребуется один или два ниппеля с наружной резьбой.

🏁 Монтаж самой системы (до ремонта) занимает не больше 15-25 минут.

Такая процедура незначительно увеличивает стоимость обычного монтажа и практически ничем не отличается от установки новых (или дополнительных) запорных кранов при замене (установке) труб.

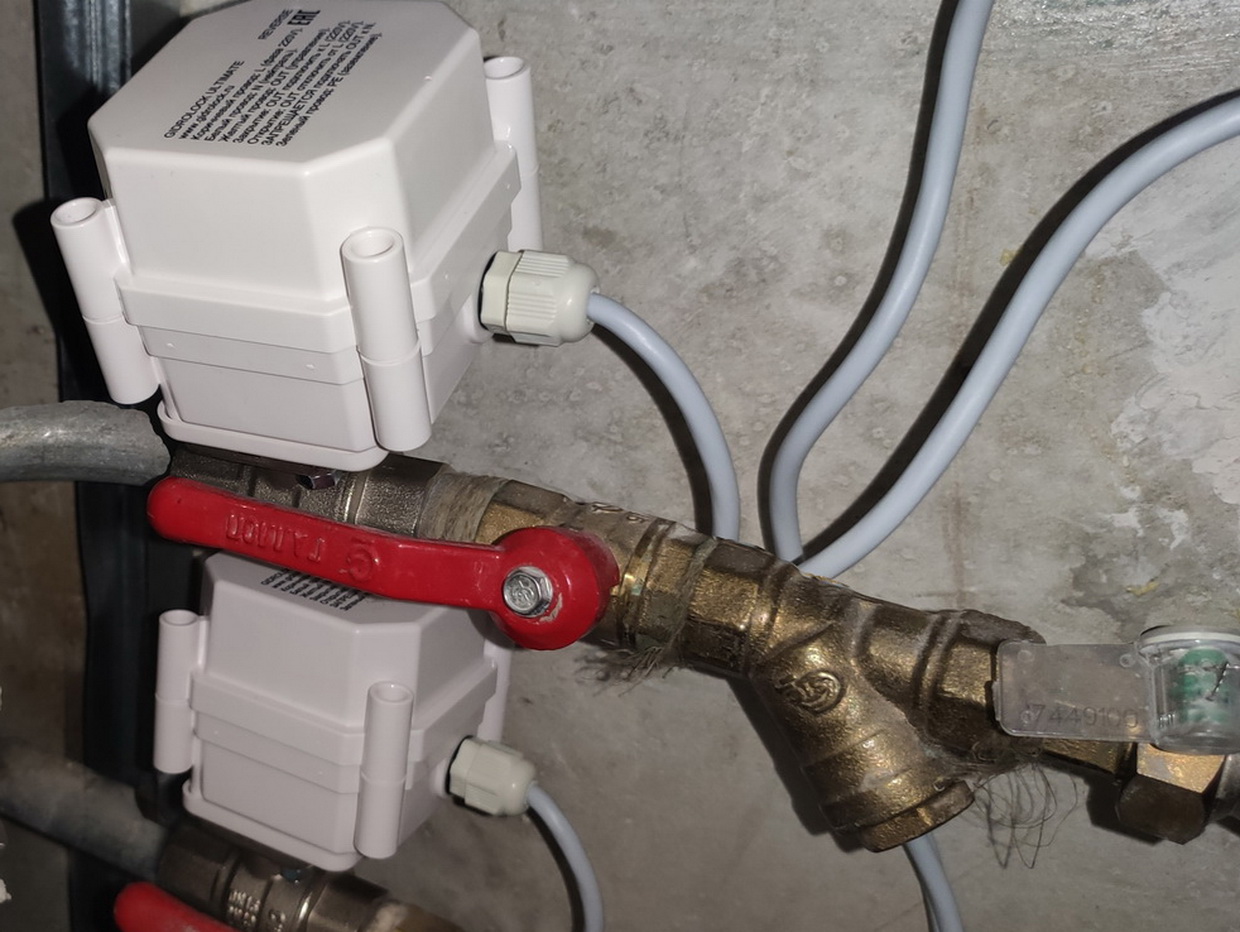

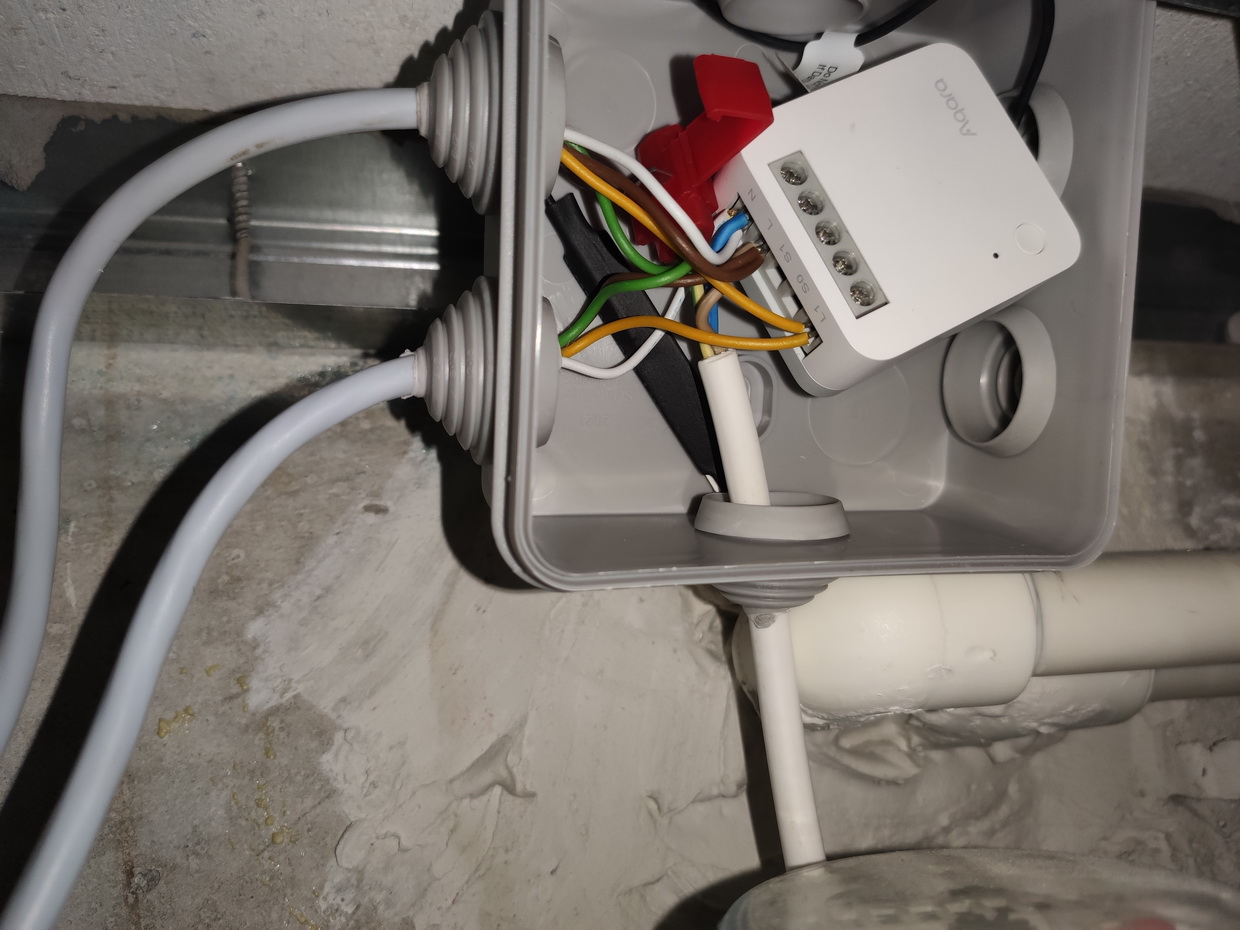

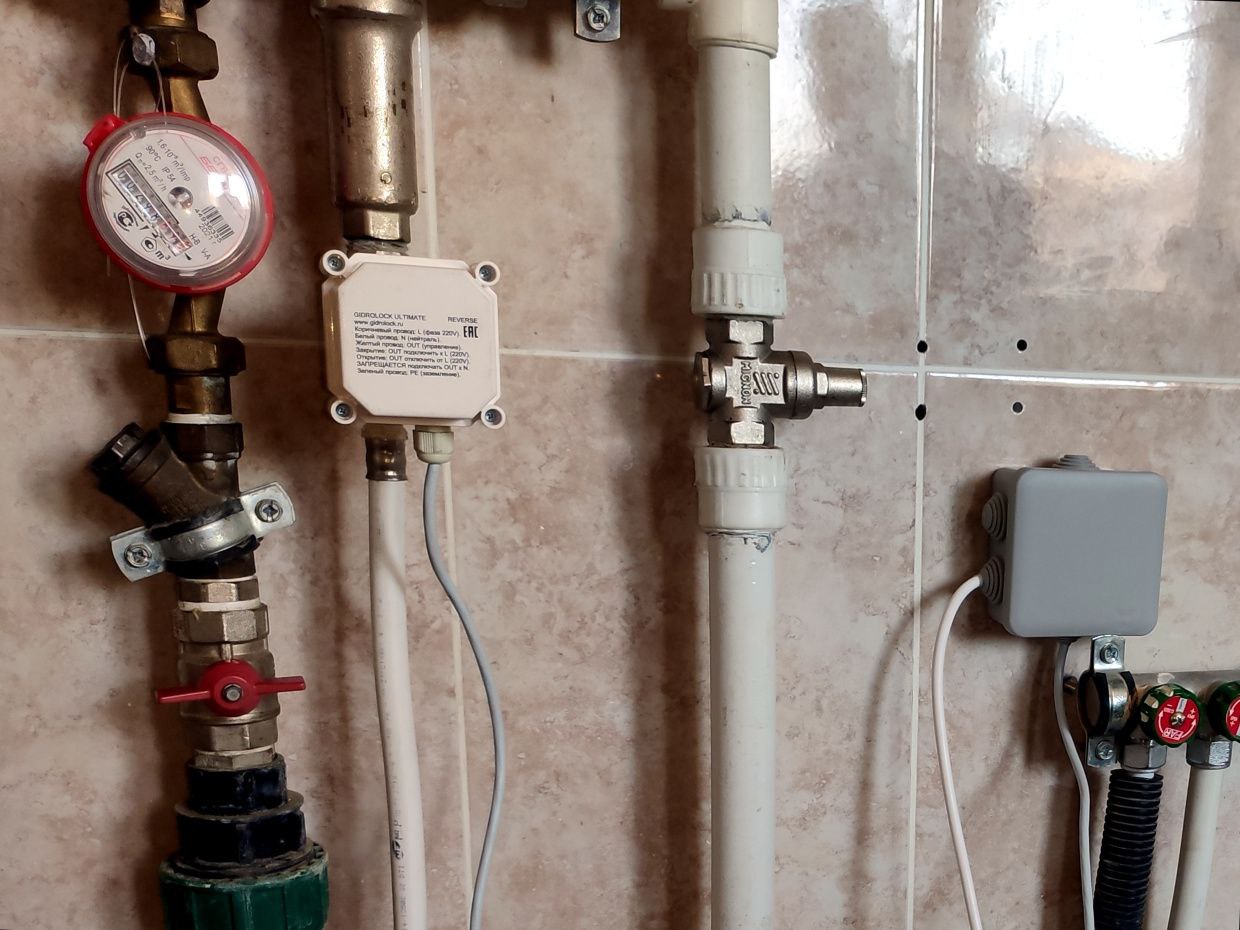

wp-image-1159622wp-image-1158521wp-image-1158524

Но это — в идеальном случае. Крайне рекомендованном.

Благо, при необходимости электропривод можно отсоединить от шарового крана, чтобы облегчить установку в труднодоступных местах. И сам «электрокран» влагозащищенный. Но тянуть дополнительное питание — не самая приятная затея, особенно под плиткой.

🏁 Монтаж после ремонта занял 2 часа: 20 минут на установку системы Gidrolock, 10 минут — настройка компонентов Aqara, оставшееся — подготовка коммуникаций.

Проверка монтажа и работоспособности

Прежде чем переходить к настройке автоматизированной системы после монтажных работ, необходимо убедиться в качестве сборки трубопроводов и полной работоспособности устройств.

В выключенном состоянии (и сразу после установки) краны из набора открыты!

Поэтому сначала собираем все трубы и проверяем их герметичность, отсутствие протечек в местах соединений. После проверяем работоспособность автоматики:

  • первое нажатие на кнопку реле должно включать устройство и запирать кран,
  • повторное — выключать реле и отпирать арматуру.

При экстренном выключении питания 220 В кран не сработает автоматически – все останется так, как было прямо перед отключением (резервирования питания у самих приводов нет). Как только питание будет включено – вентиль откроется.

Состояние «закрыто» требует наличия питания на реле и клеммах привода.

Как подключить систему в умный дом

wp-image-1158013wp-image-1158014

После установки начинается интеграция системы умного управления водоснабжением в экосистему Aqara. Процесс довольно прост и неоднократно нами описан.

1. Устанавливаем в розетку хаб Aqara из комплекта.
2. Устанавливаем приложение Aqara (iOS, Android) на смартфон или планшет.
3. Настраиваем учетную запись и подключаем хаб (подробно можно прочитать здесь).

Если в доме уже используется экосистема умного дома Aqara и в зоне Zigbee-сигнала присутствует концентратор, пункты 1-3 можно пропустить, поскольку комплектное реле работает со всеми существующими вариантами: старым хабом M1, ИК-пультом M2, USB-центром E1, младшей видеокамерой G2H и продвинутой G3.

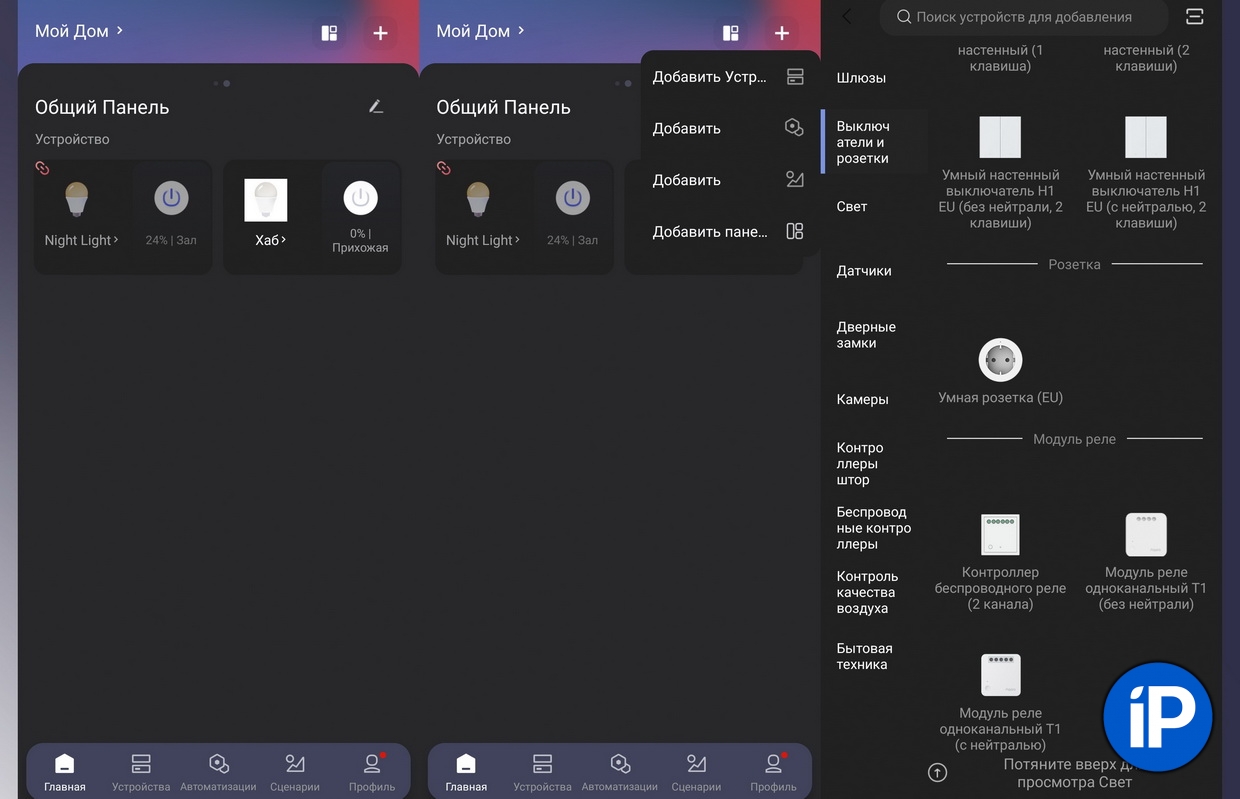

4. На главном экране приложения нажимаем «+» в правом верхнем углу.

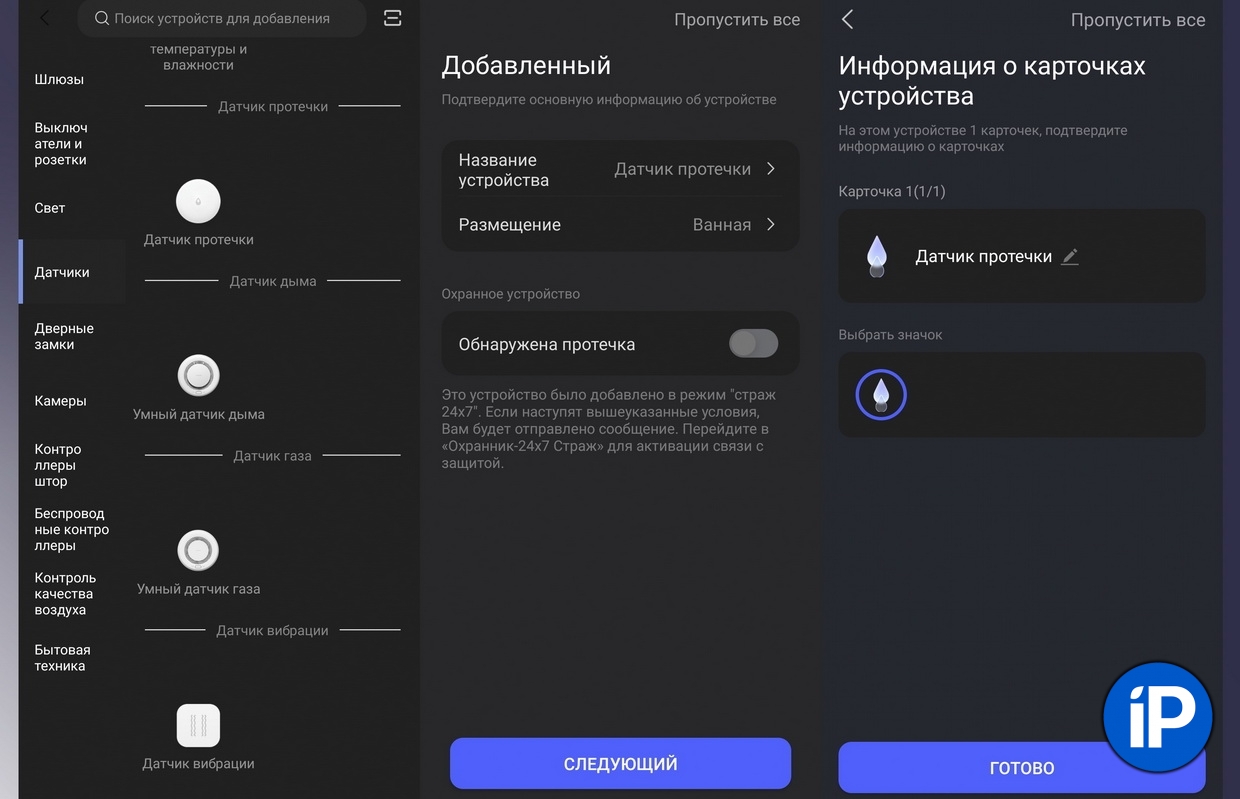

5. В выпадающем списке находим «Модуль реле одноканальный (с нейтралью) Т1» и переходим на окно устройства.

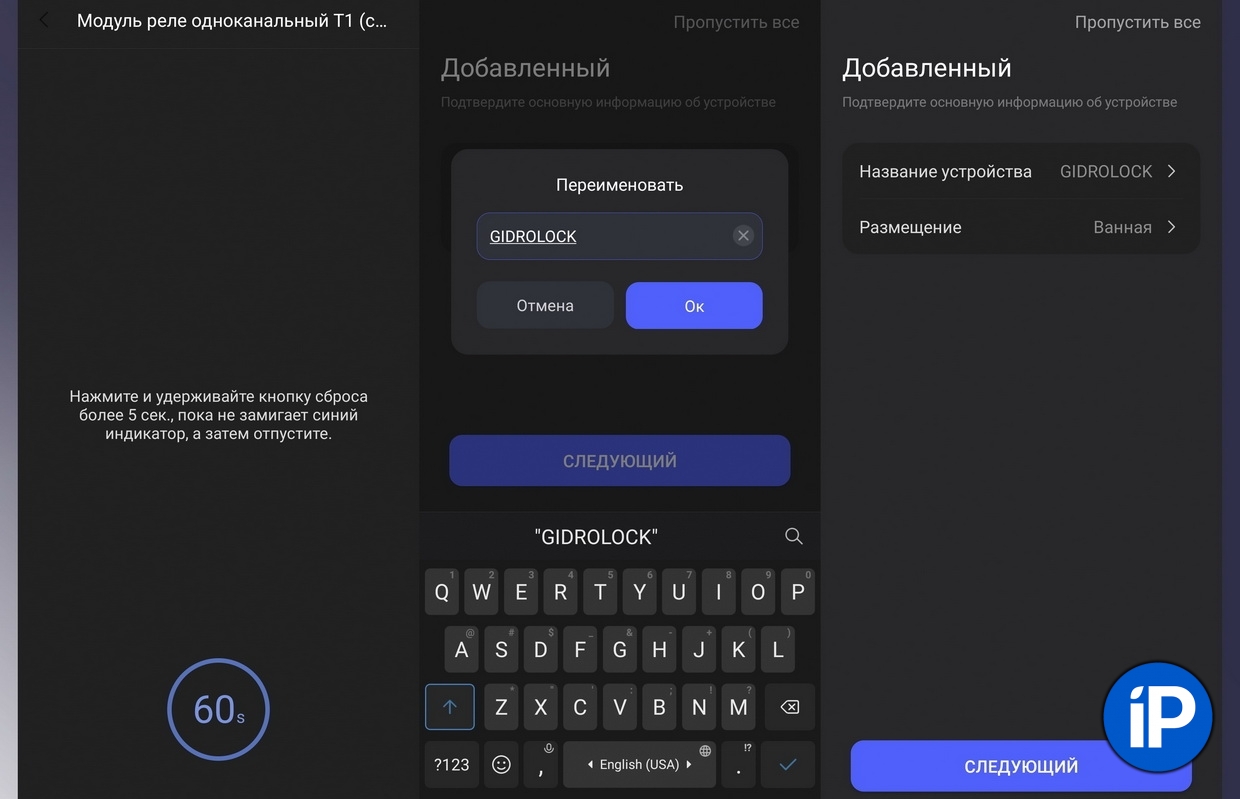

6. На реле зажимаем кнопку на 5 секунд до появления световой индикации.
7. Задаём имя и другие параметры.

После всех операций на главном экране приложения появится карточка с новым устройством.

Далее добавляем в приложение датчик протечки Aqara.

8. Зажимаем кнопку сброса датчика.
9. Повторяем п.4-6.
8. Размещаем устройство прямо под трубами.

Удаленное управление вентилями Gidrolock

После монтажа системы и её подключения к экосистеме Aqara появляется возможность удалённого управления подачей воды (точнее — состоянием крана).

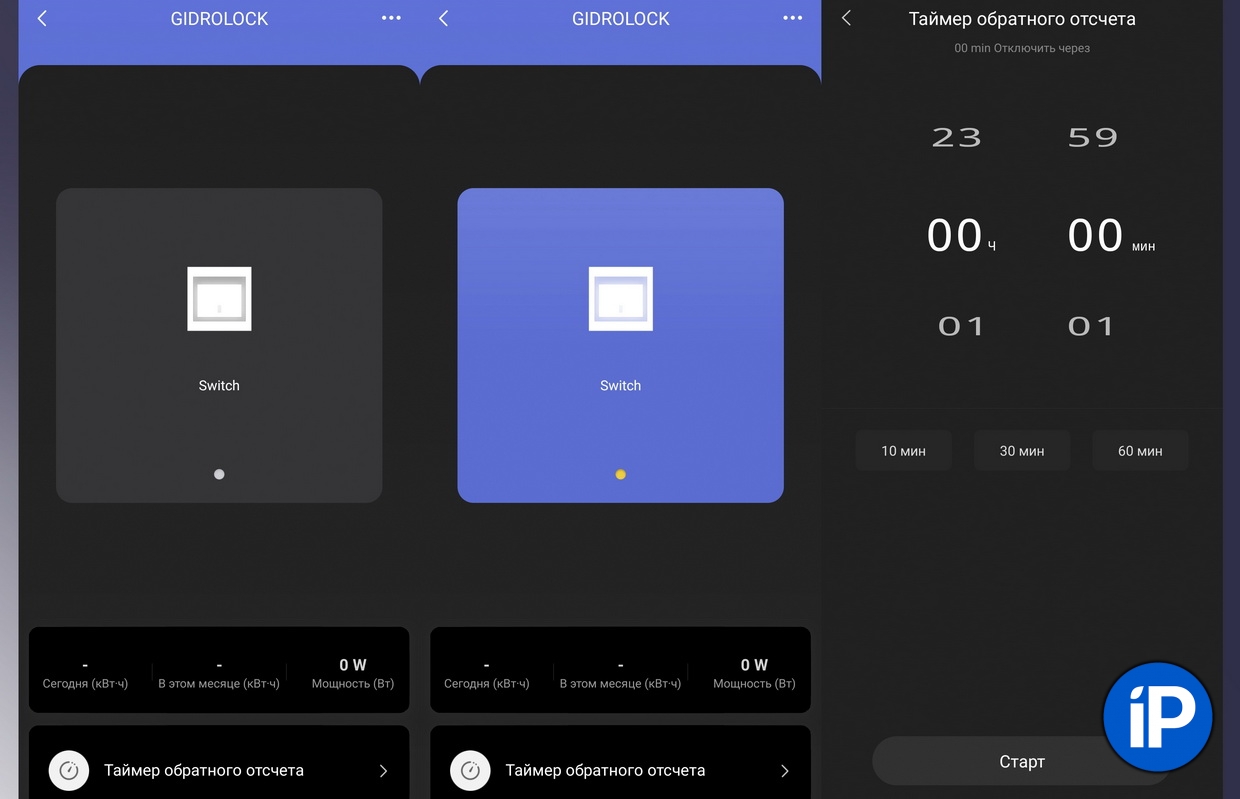

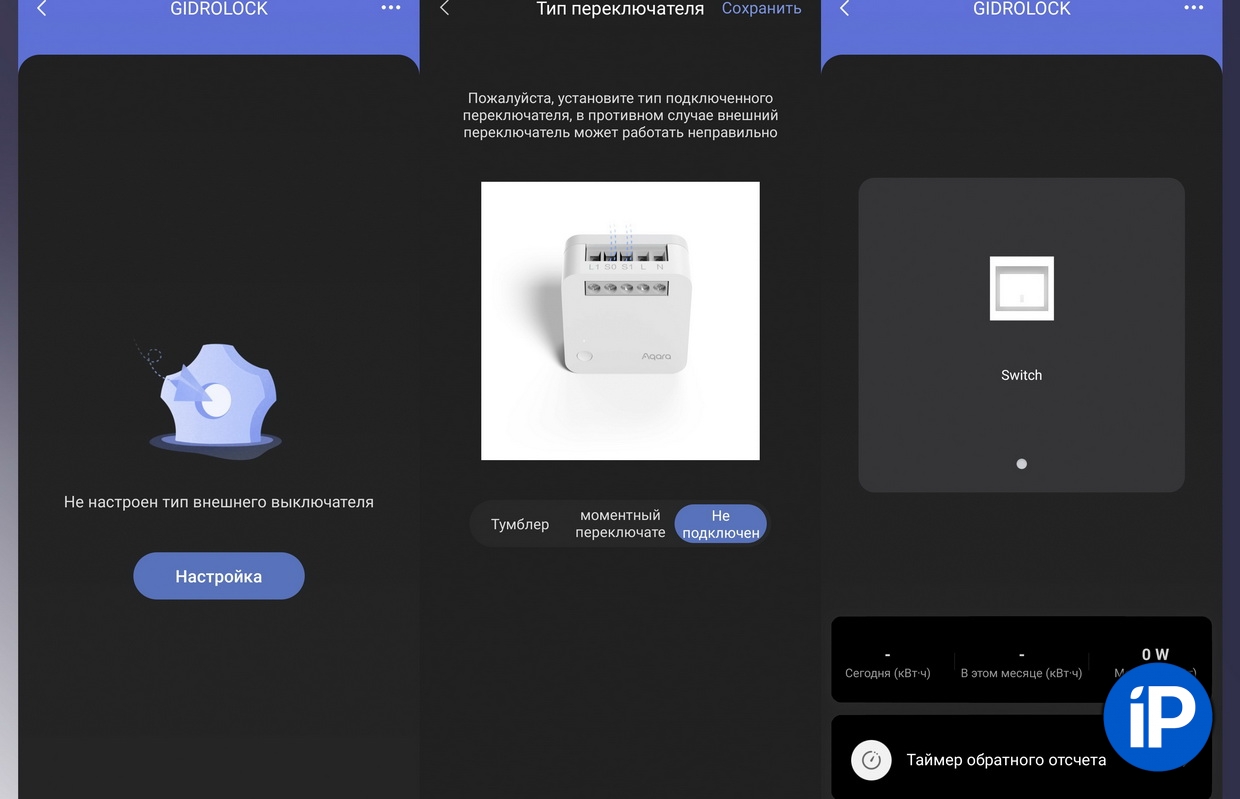

Основные действия проводятся прямо на карточке реле с помощью переключателя состояний. Их всего 2 — включить (запереть воду) и выключить (отпереть).

Формально, поскольку используется стандартное устройство Aqara, функций чуть больше: переход внутрь карточки реле позволит ознакомиться с потреблением электроэнергии (это же модель с нулевой линией), а так же установить таймер до отключения реле.

Формально, поскольку используется стандартное устройство Aqara, функций чуть больше: переход внутрь карточки реле позволит ознакомиться с потреблением электроэнергии (это же модель с нулевой линией), есть ещё один интересный пункт: память состояния при отключении питания.

Вот он может пригодиться: если пункт будет отключен, состояние реле после восстановления питания – “выключено”, то есть вентили будут открыты, если автоматизация по какой-то причине не сработает (например, протечка успеет высохнуть).

Память состояния заставит реле включиться (или выключиться в других сценариях) вне зависимости от работы автоматизаций и подключений – как к хабу и датчикам, так и к интернету.

Пишем автоматизации. Сами и на любой вкус

Прямое управление электроприводами водоснабжения — вторичная функция комплекта от Aqara и Gidrolock. Набор был создан для экстренного перекрытия труб при фиксации протечки и оповещения через push-уведомление и светозвуковую сигнализацию на хабе M1S. А для того, чтобы не отслеживать это, потребуется настроить автоматизации. Именно для них и требуется датчик, реагирующий на появление воды.

ВАЖНО: основной сценарий работает и без доступа к интернет (при условии подключения реле и датчиков к одному хабу) – достаточно лишь наличия питания 220 В, отключение воды произойдет автоматически.

Основной сценарий, предлагаемый производителем, служит для экстренного перекрытия водопровода в случае обнаружения протечки. Для этого

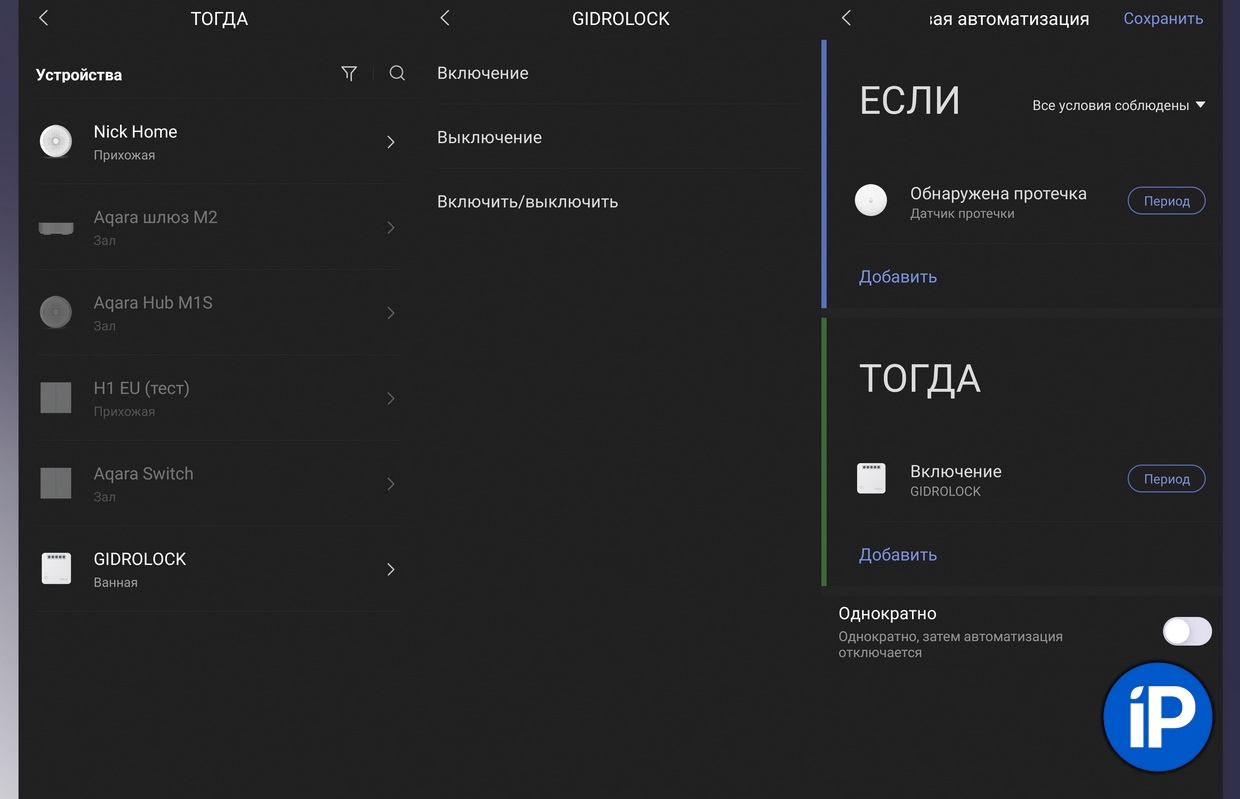

1. Заходим в приложение Aqara.
2. Переходим в пункт меню «Автоматизации» -> «+».
3. В разделе ЕСЛИ экрана добавляем датчик протечки.
4. Устанавливаем условие «Обнаружена протечка».
5. В разделе ТОГДА добавляем подключенное реле.
6. Устанавливаем действие «Включение».
7. Нажимаем кнопку Сохранить и присваиваем название.
8. Подтверждаем создание автоматизации.

Аналогичным образом создаются автоматизации для отправки PUSH-сообщений о протечке и задача регулярного самообслуживания электроприводов для сохранения их работоспособности (заставляем их сработать хотя бы раз в квартал).

Интересные возможности даёт совмещение системы Gidrolock с другими устройствами Aqara: например, водоснабжение можно перекрывать по сигналу умного замка (ушел — закрыл воду) или датчика движения (аналогично).

А если докупить несколько дополнительных датчиков протечки и установить их под кухонной техникой, мойкой и стиральной машиной — можно гарантированно защитить весь дом от критических ситуаций.

С чего начинается умный дом?

Коллаборацию Aqara и Gidrolok на сегодня можно назвать самым полезным проектом для домашней автоматизации. Пожалуй, с неё стоит начинать всем, кто хочет создать действительно умное пространство: предотвращение протечек и отключение критически важных электроприборов (например, утюгов) действительно помогает сохранить деньги и спокойствие.

Использование стандартных комплектующих российской сборки увеличивает срок службы набора. Поэтому крайне рекомендую к приобретению, особенно для старого жилого фонда

Уже потом эту основу можно дополнить датчиками для сложных автоматизаций, набором реле для управления электроснабжением и видеонаблюдением.

Начинать нужно с главного. Начинать умный дом стоит с комплекта «Защита от протечки» от Aqara и Gidrolock.

Официальную продукцию Aqara можно приобрести в интернет-магазине Aqara.ru и у официальных партнёров: М.Видео, Эльдорадо, DNS, Связной, Ситилинк, Технопарк, МегаФон, Mi-shop.com, ОНЛАЙНТРЕЙД, 4TREND.

📸 Все фотографии в статье:
