Как я сделал дома все светильники умными. Обзор выключателей Aqara, они еще расход энергии показывают!

Давно на страницах iPhones.ru не было ничего о популярной экосистеме умного дома Aqara. Между тем, российская локализация получила очередное пополнение ассортимента: в неё появились умные выключатели с нейтралью.

Подключение с помощью 2 проводов (обычно в России используется 1, «разрываемый» выключателем) позволило увеличить максимально допустимую мощность подключаемых устройств, реализовать защиту от перегрузки, «память» состояния и мониторинг потребляемого тока.

Сегодня исправим досадную оплошность, и подробно рассмотрим новинку в деталях. Обновление долгожданное, полезное — но очень непростое в реализации.

Содержание:

Изучаем обновленные выключатели Aqara для России

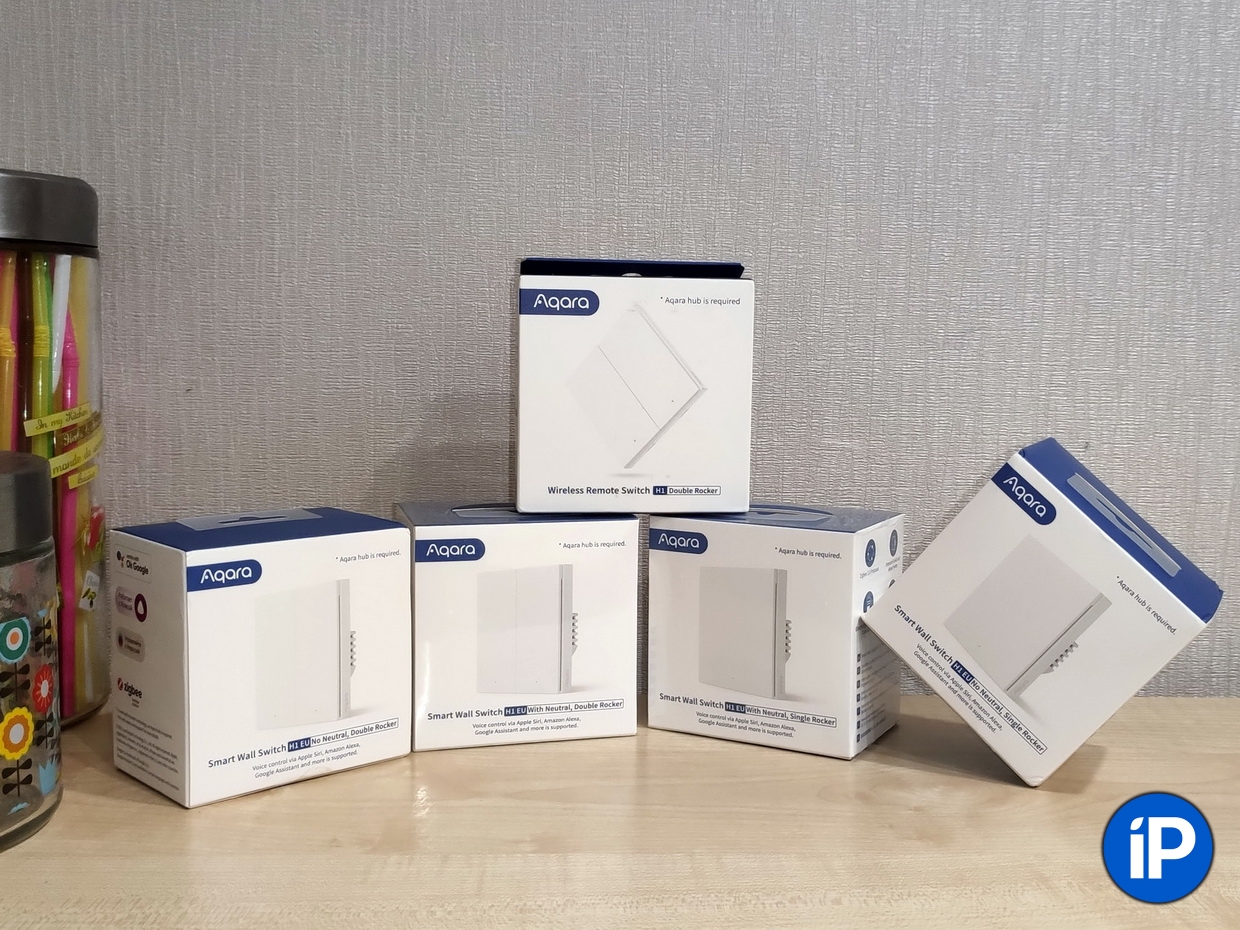

Линейка Aqara H1 EU включает варианты на любой случай

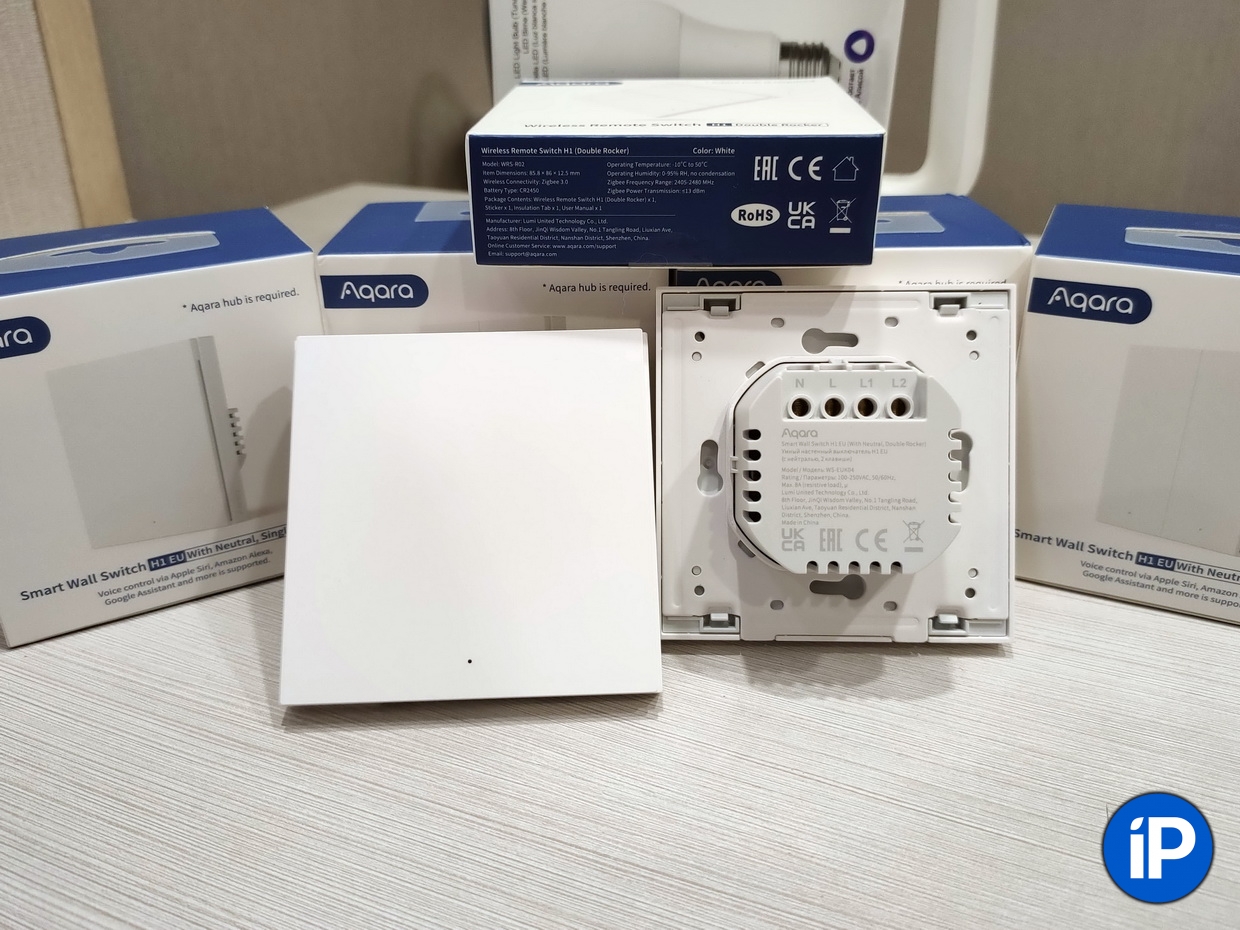

Прибывшие на обзор выключатели с нейтралью стали расширением уже описанной нами линейки Aqara Smart Wall Switch H1, о представителях которой (без нейтрали для стандартной российской проводки и беспроводных) ранее уже выходил подробный материал.

Как и они, выключатели Aqara Smart Wall Switch H1 EU (With Neutral) получили удобную заднюю часть, позволяющую устанавливать прибор в обычные российские (и не только) круглые подрозетники. Те самые, что используются в каждой квартире, в каждом доме.

**В тему:**
1. Все эксперты по умному дому советуют Aqara и ZigBee. Чем они так хороши?
2. Как легко и быстро создать умный дом с управлением через iPhone, Siri или Алису. Спасибо Aqara
3. Обзор умных штор Aqara. Они открываются и закрываются по расписанию
4. Факт: шторы влияют на сон. Я установил умные рулонные шторы Aqara и сплю спокойно
5. Я управляю умным домом Aqara с помощью ночника, видеокамеры и ИК-пульта. Это гениально просто
6. Качественный умный замок без ключа в квартиру. Разобрал в действии гаджет Aqara
7. Новый стартовый набор Aqara превратит обычный дом в умный. Еще и скидка есть
8. Как включать свет в комнате, не вставая с кровати (даже в другом городе). Обзор умных выключателей Aqara

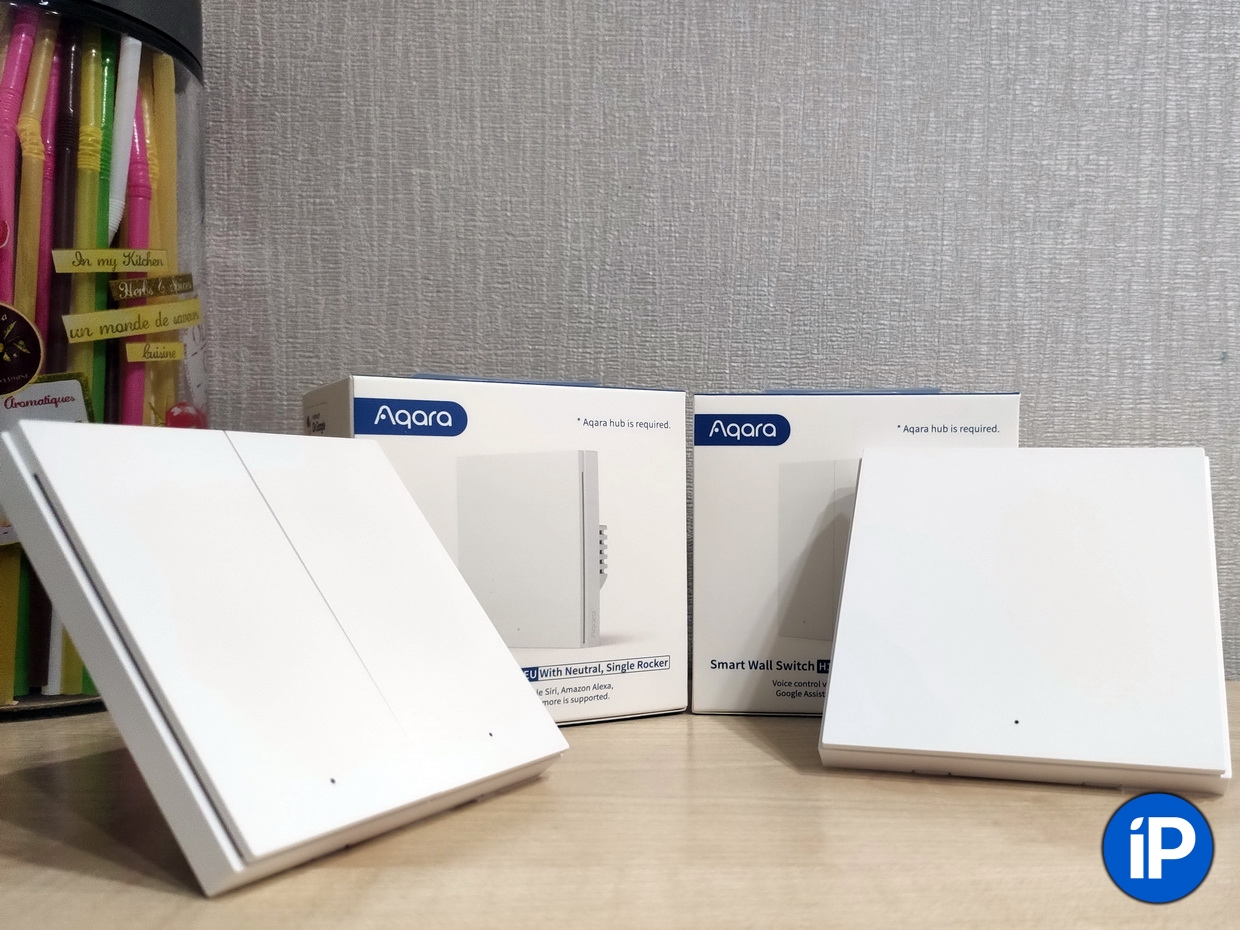

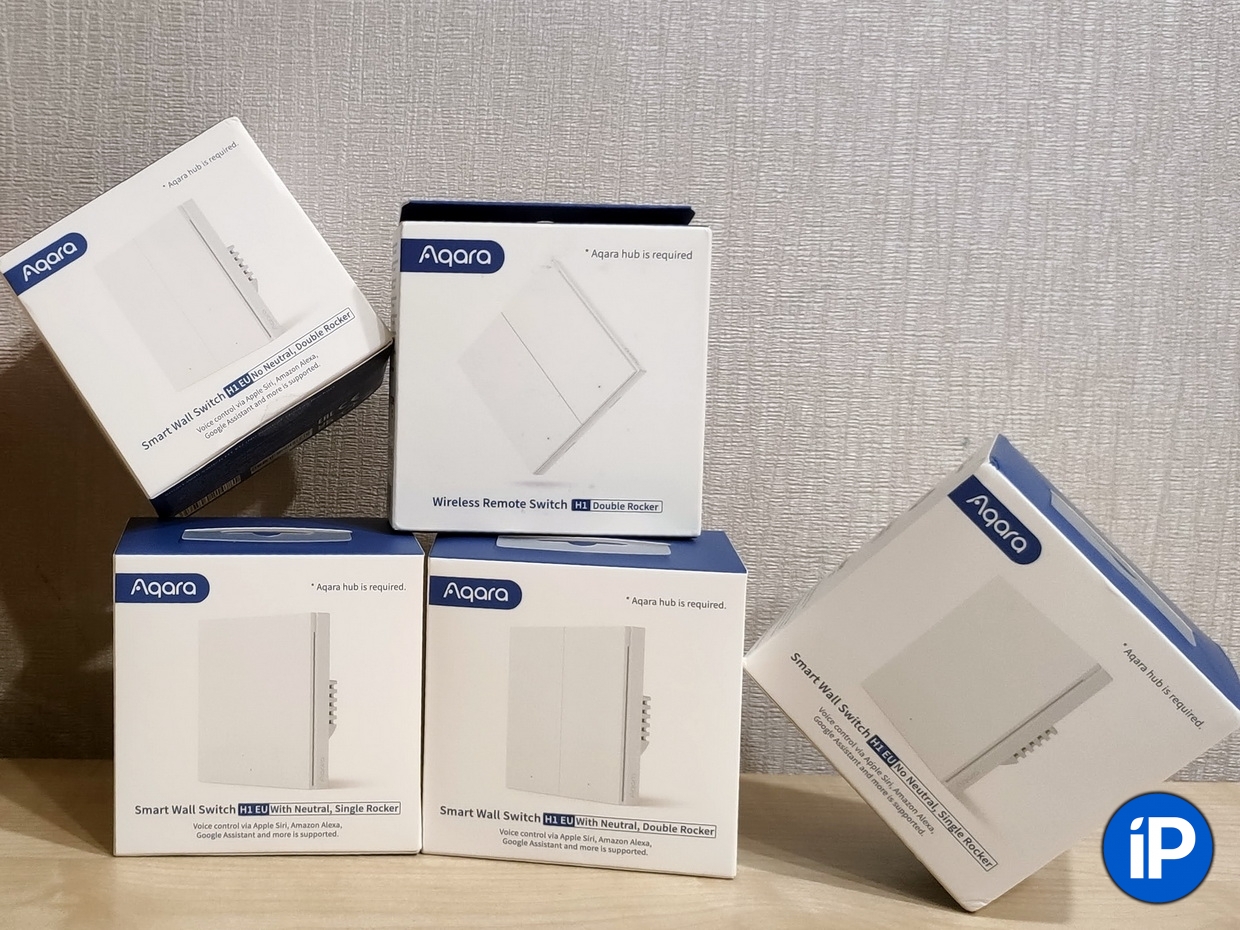

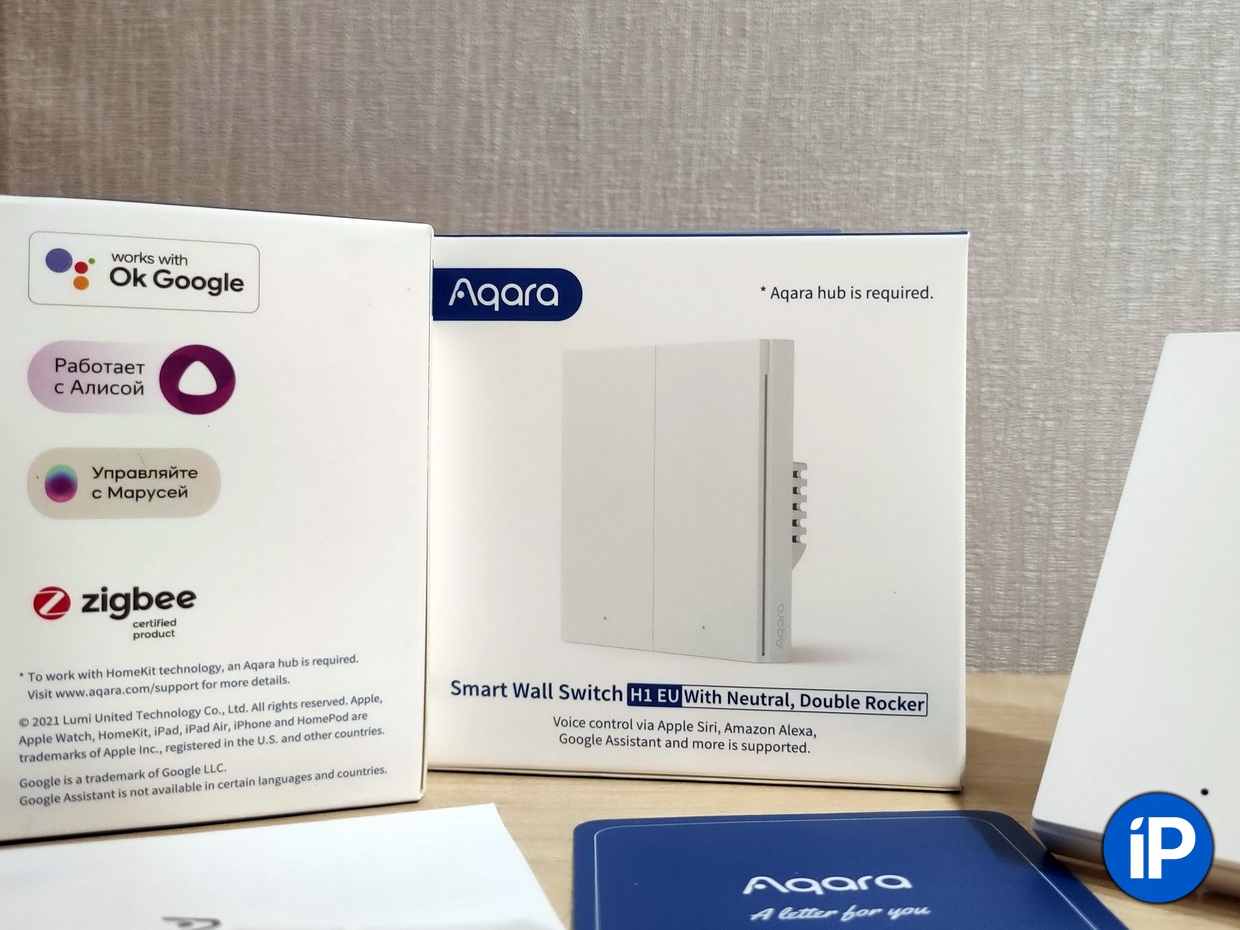

Таким образом, линейка Aqara H1 EU для российского рынка теперь включает в себя 5 выключателей:

Для их монтажа не нужно искать и заказывать из Китая сложные при установке в бетонные стены квадратные подрозетники. Подойдут абсолютно любые из ближайшего хозмага. Даже самые дешёвые от застройщика.

wp-image-1104215wp-image-1104210wp-image-1104208

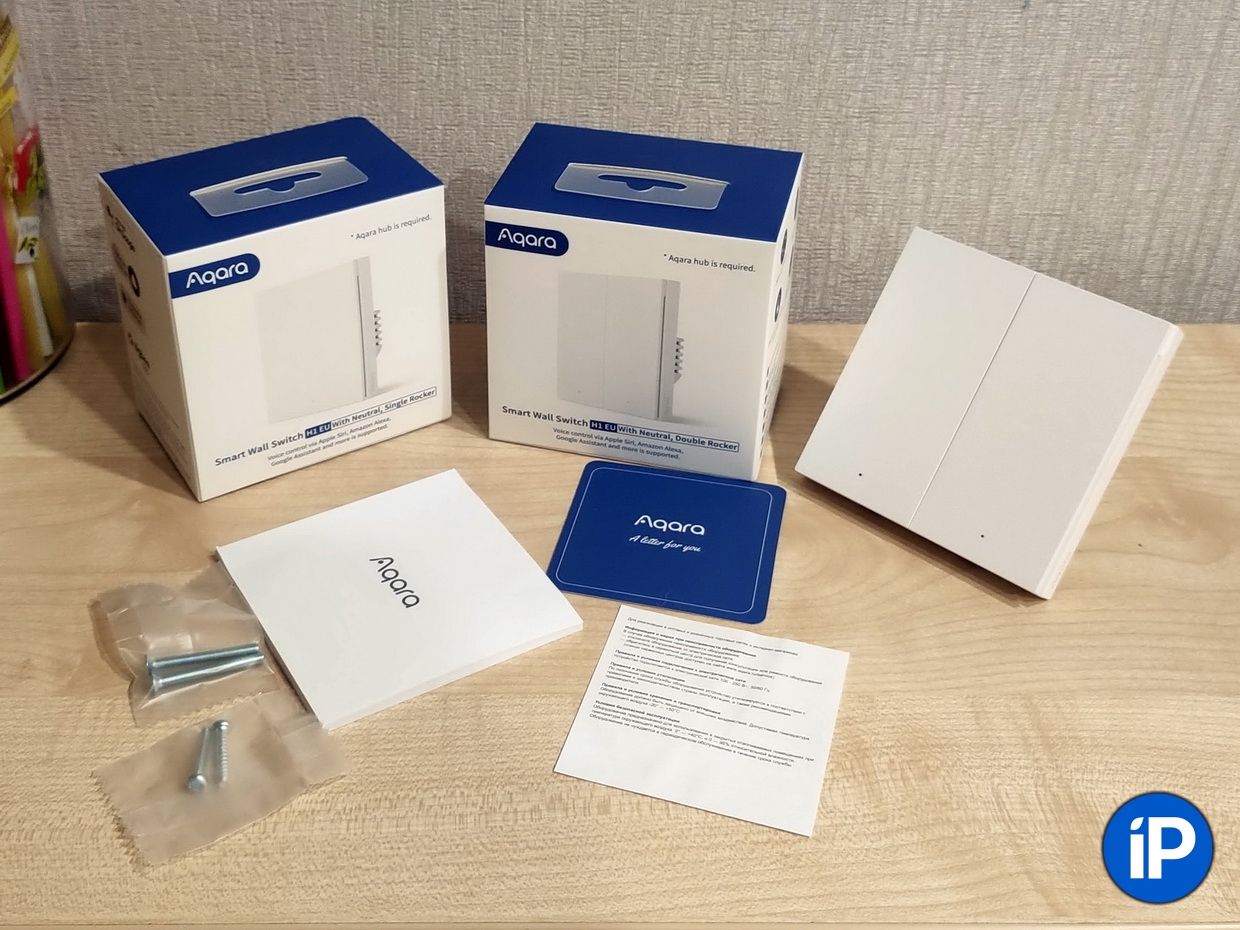

В комплекте есть даже крепёж

Правда, советские лучше будет заранее поменять на современные: вместо металлических «распорок» для установки используется винтовое крепление. Таким образом потребуются соответствующие части в «стакане»-подрозетнике, которых в устаревших вариантах нет.

Кроме того, все стеновые Aqara H1 имеют четко обозначенный верх и низ — здесь конструкция вариантов с нейтралью и без неё совершенно идентична.

И ещё один важный момент: ранее рассмотренные варианты без нейтрали спокойно устанавливаются вместо любого выключателя, тогда как для новинок с нейтралью потребуется модернизация проводки.

Но польза от этого будет.

Зачем выключателю третий провод?

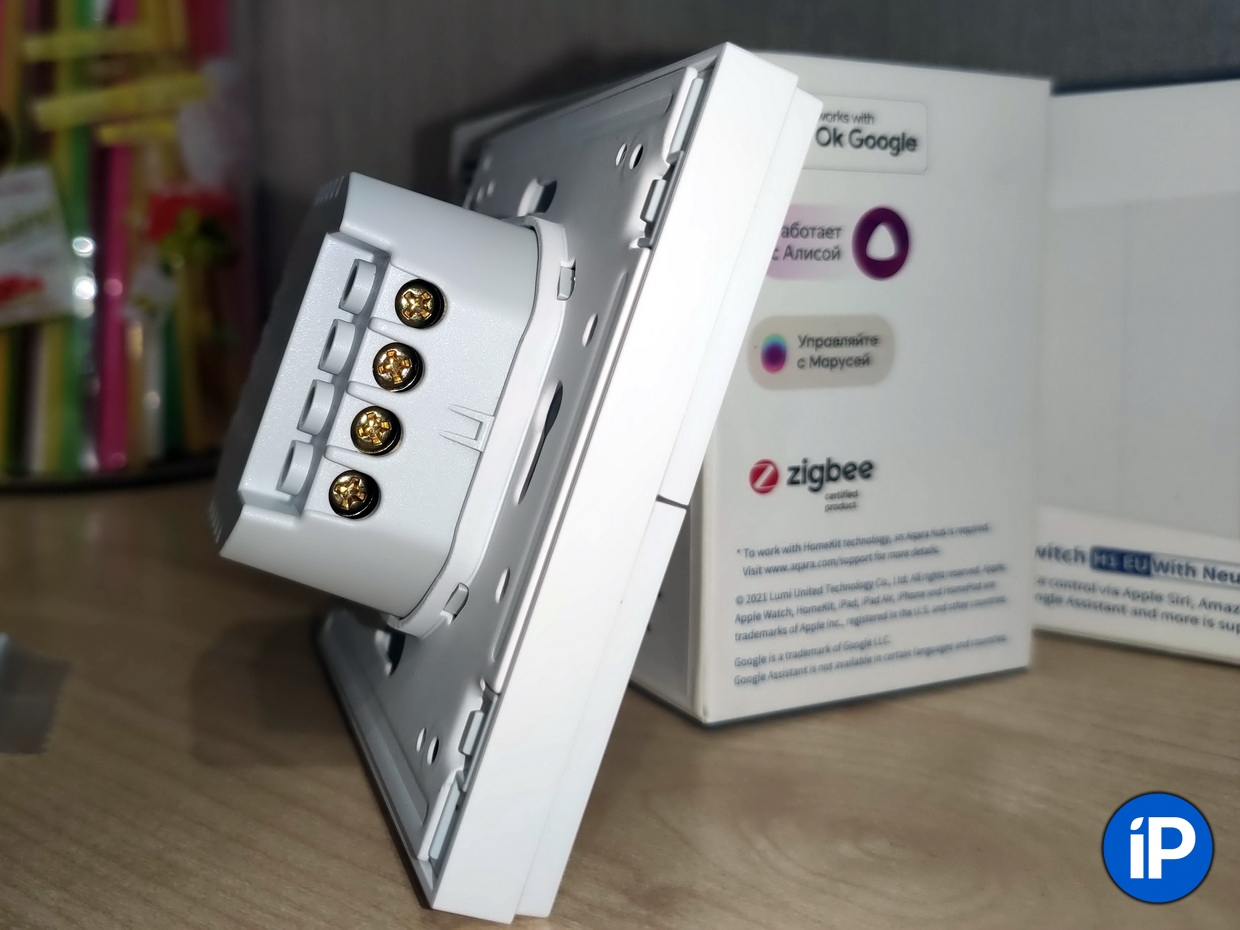

wp-image-1104221wp-image-1104213wp-image-1104214

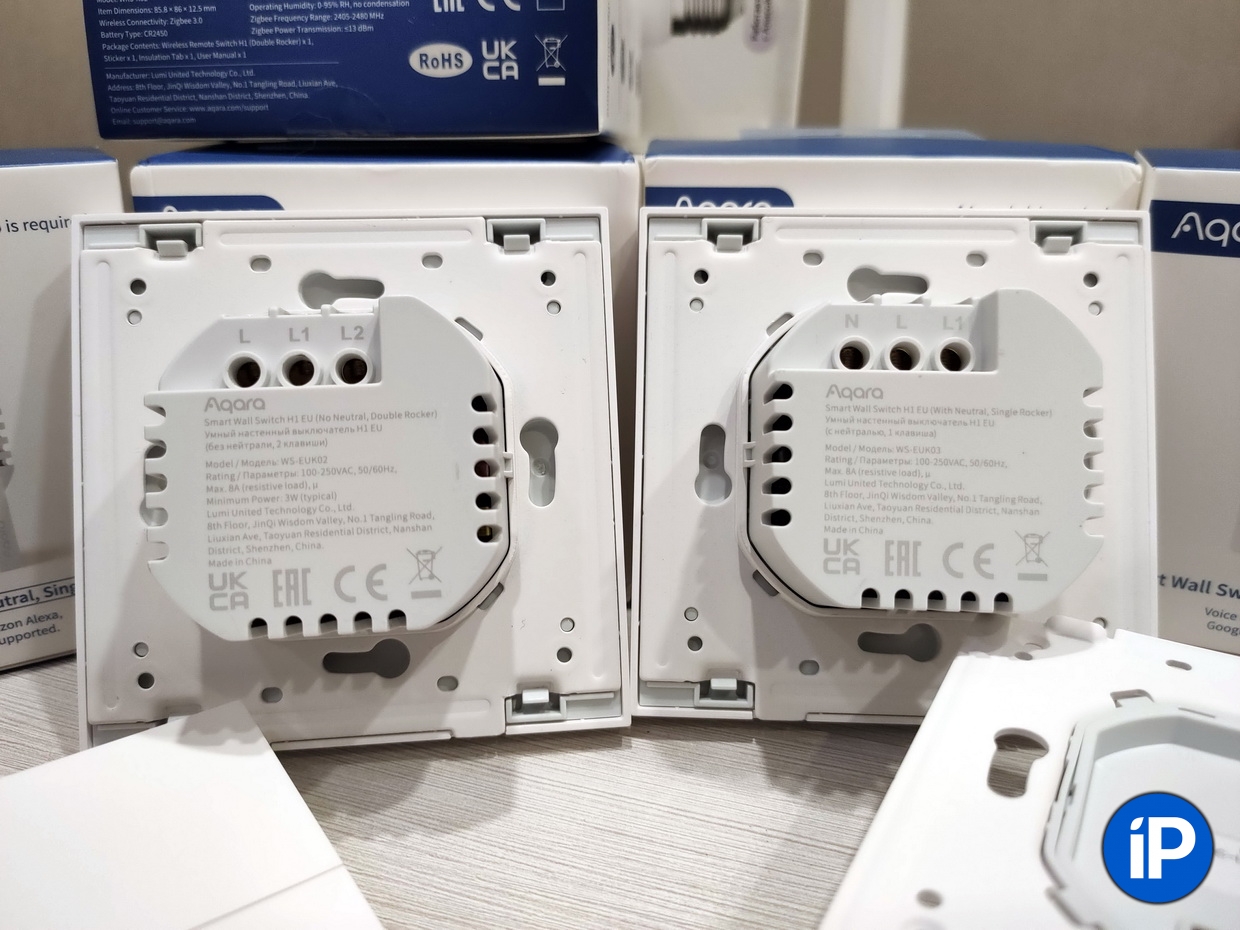

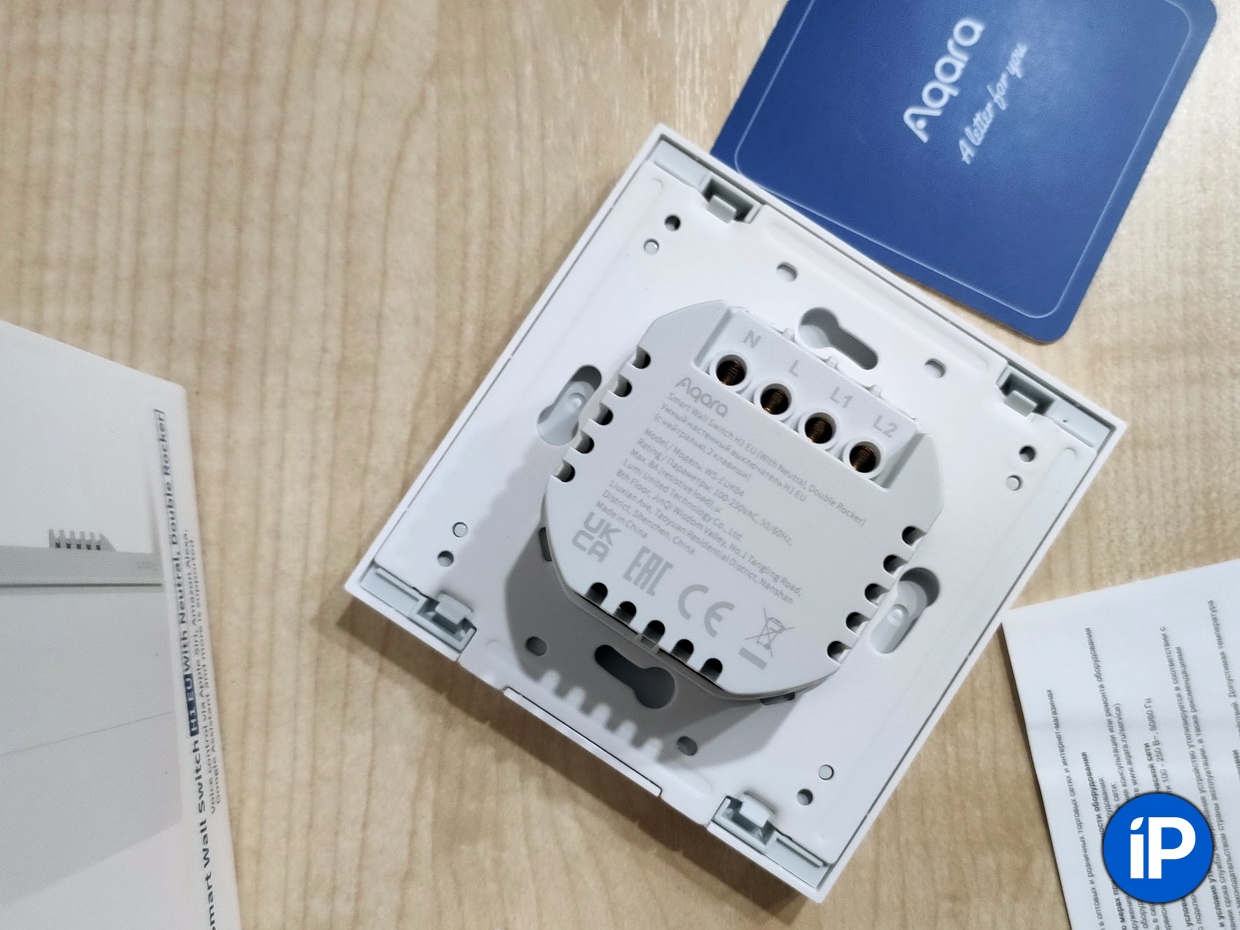

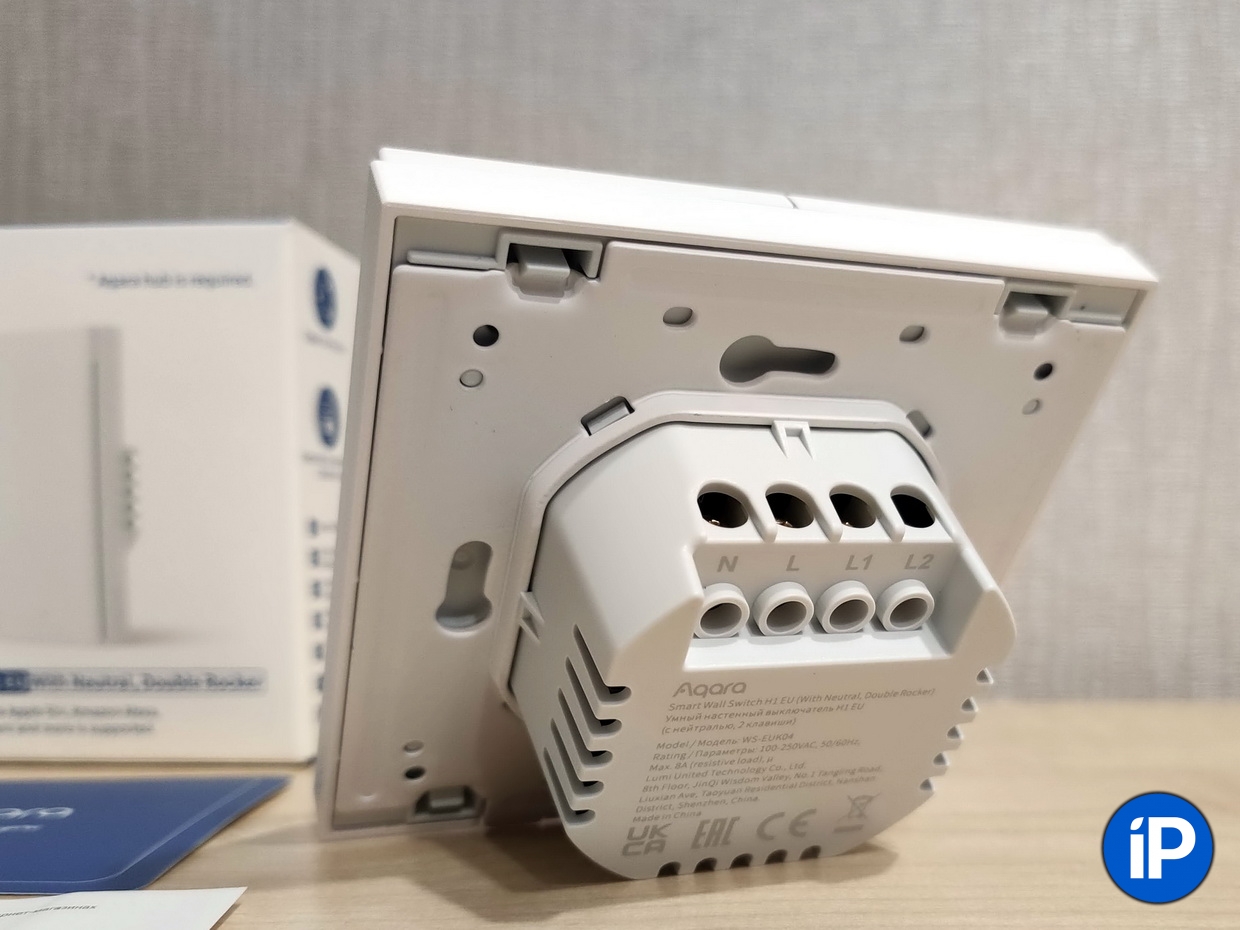

Справа – один вход, слева – два. Главное не перепутать!

Для начала разберемся — что же такое нулевой провод, чем он отличается от заземления и какие преимущества даёт.

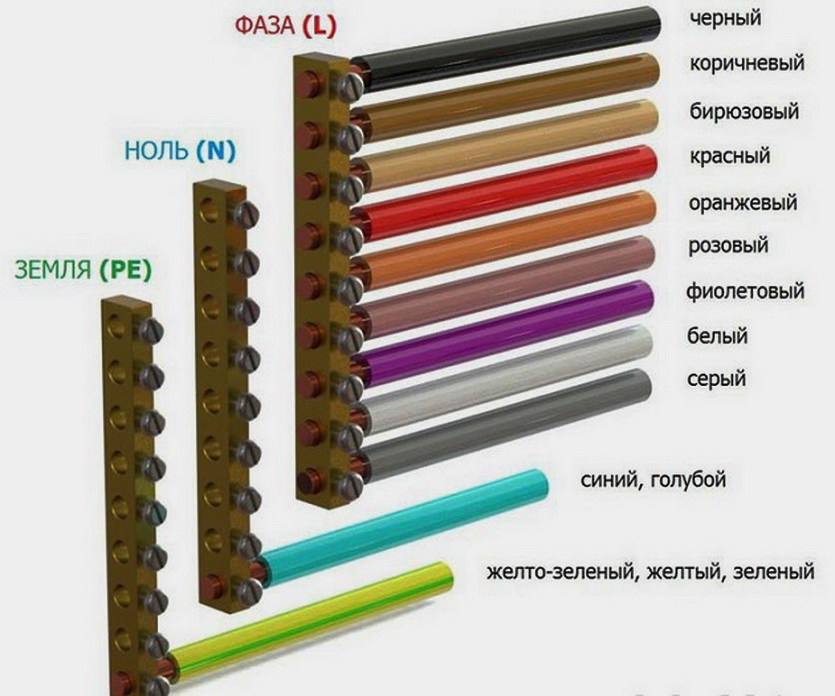

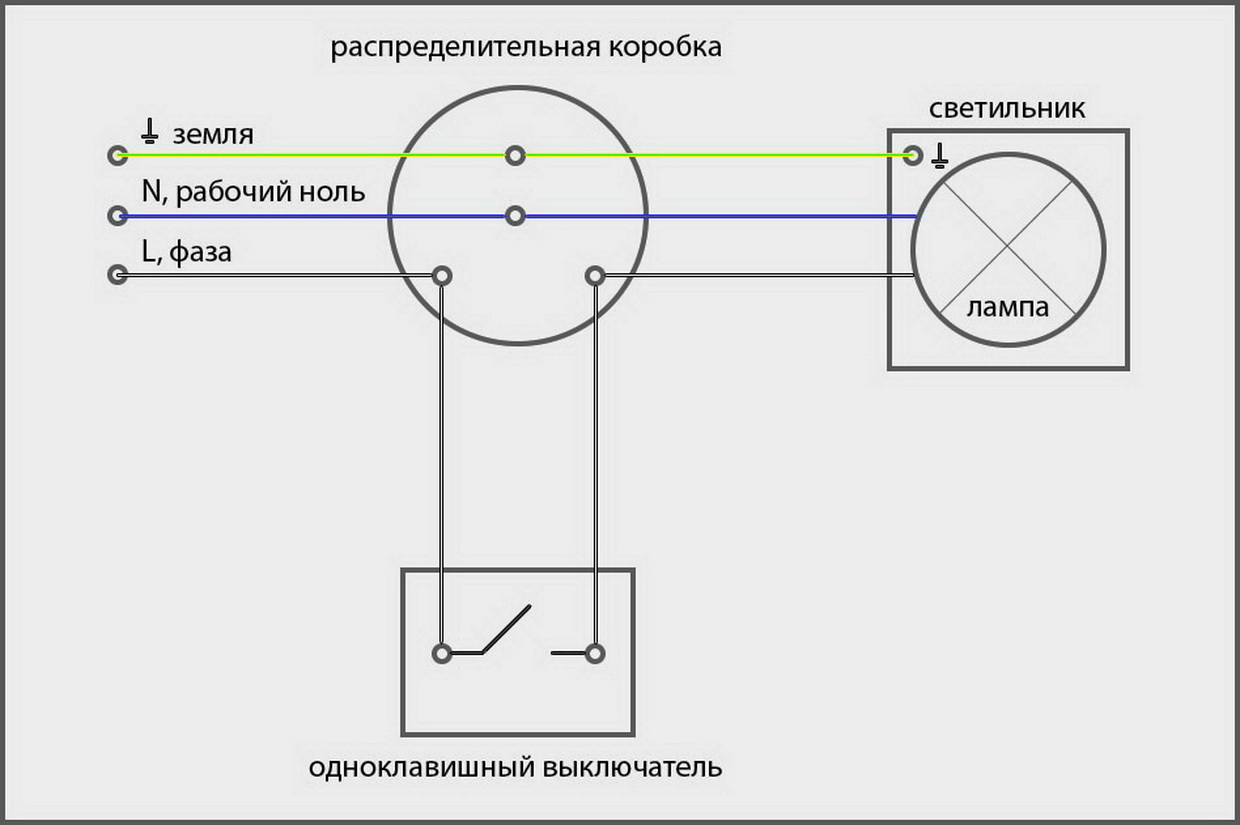

В обычной проводке российских квартир используется трёхпроводная схема: синий провод является нулем, красный или белый — фазой, желтый с синей полосой — заземлением. Цвета могут меняться, но для розеток современных квартир схема достаточно стандартна.

В выключателях тот же набор работает чуть иначе:

  • синий — фаза, которая приходит на устройство управления;
  • белый и другие — размыкаемый провод на светильник или другой потребитель;
  • зеленый с полосой или не задействуется, или используется для потребителя.

Ноль расположен «в стене», на него идет закрытый контакт светильника. Чаще всего это соединение или в распаячной коробке где-то рядом — тогда для модернизации будет достаточно подвести к выключателю дополнительный провод. Иначе (что бывает ничуть не реже) кабель потребуется тащить до автомата защиты в щитке.

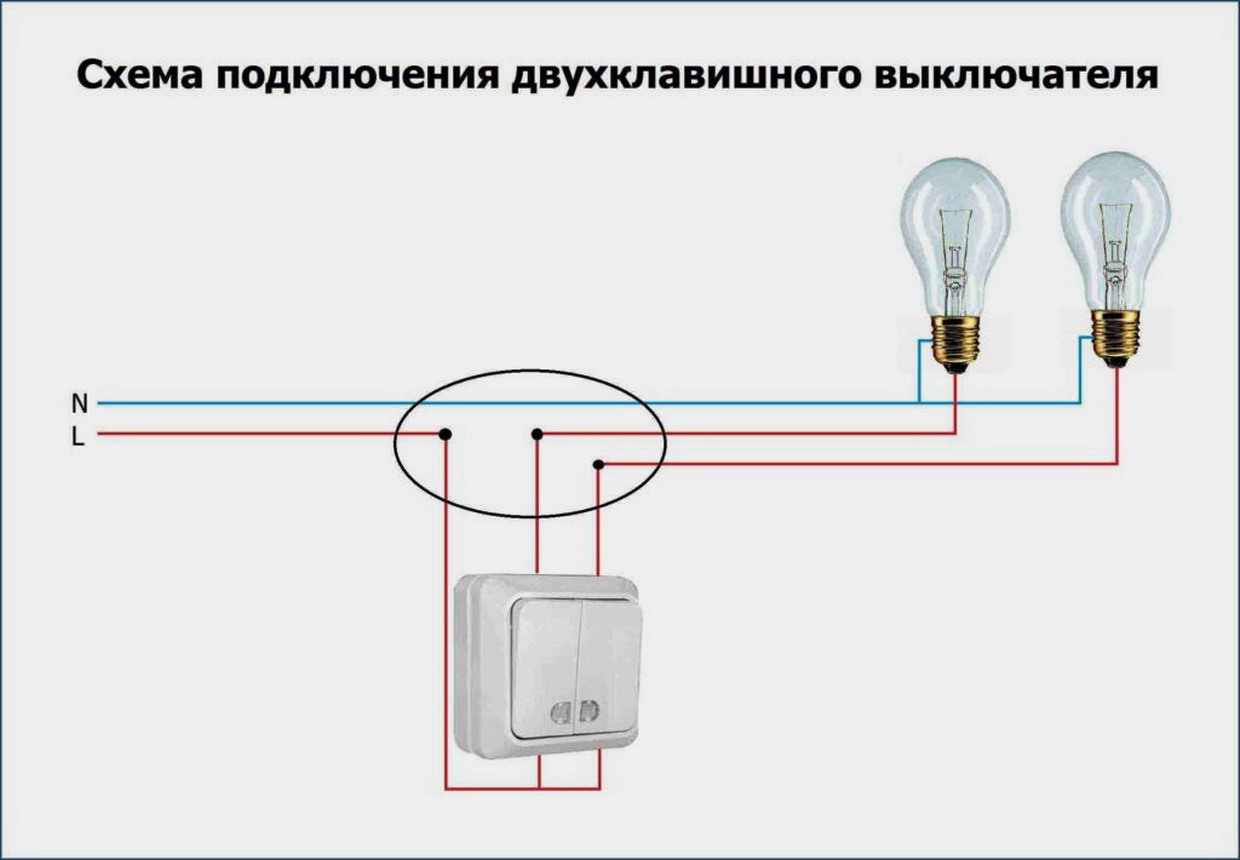

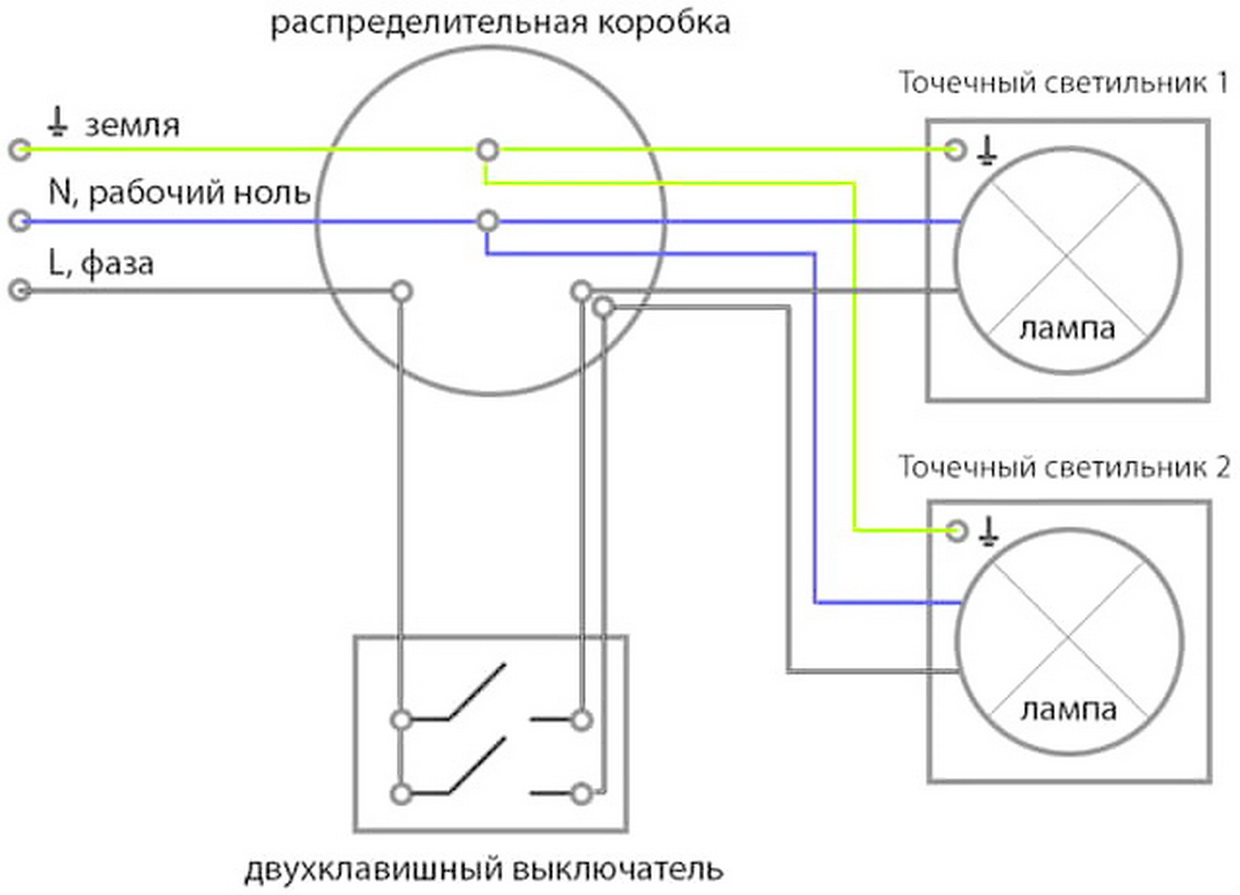

Более современная схема подключения предлагает подводить к выключателям 2 провода: фазу и ноль одновременно. При этом размыкание идёт аналогично предыдущему варианту, поскольку «ноль» в данном случае обходит светильник или другое управляемое устройство.

wp-image-1104297wp-image-1104299

«Нулевой провод» для выключателя представляет собой дополнительную линию электроцепи, соединяющую размыкаемый выключателем провод после светильника. Такое подключение позволяет реализовать несколько важных вещей:

✅ Устранить мерцание выключателей с подсветкой, известное почти всем владельцам светодиодных ламп — оно связано с наличием «остаточного» напряжения на контактах.
✅ Устранить писк и другие звуки от выключателя, появляющиеся по аналогичным причинам.
✅ Заменить выключатель розеткой или дополнить его при необходимости.
✅ Дополнить выключатель дистанционно управляемым по Wi-Fi или Bluetooth реле или заменить обычный выключатель на «умный».
✅ Организовать собственное питание умных выключателей, необходимое для «памяти» исходных состояний (до физического выключения).
✅ Контролировать потребленную светильником электроэнергию (работает как вольтметр).

Кажется, всё понятно? Посмотрим на практике — новых умных выключателях Aqara.

Как правильно установить выключатель Aqara с «нулем»

Все стеновые выключатели Aqara H1 обладают единой конструкцией из пары основных элементов. Первый — умное реле в пластиковом корпусе, установленное на металлическую рамку. Вторая — собственно блок клавиш в пластиковом корпусе.

Установка умных выключателей ничуть не сложнее, чем их «глупых» аналогов без электронной начинки.

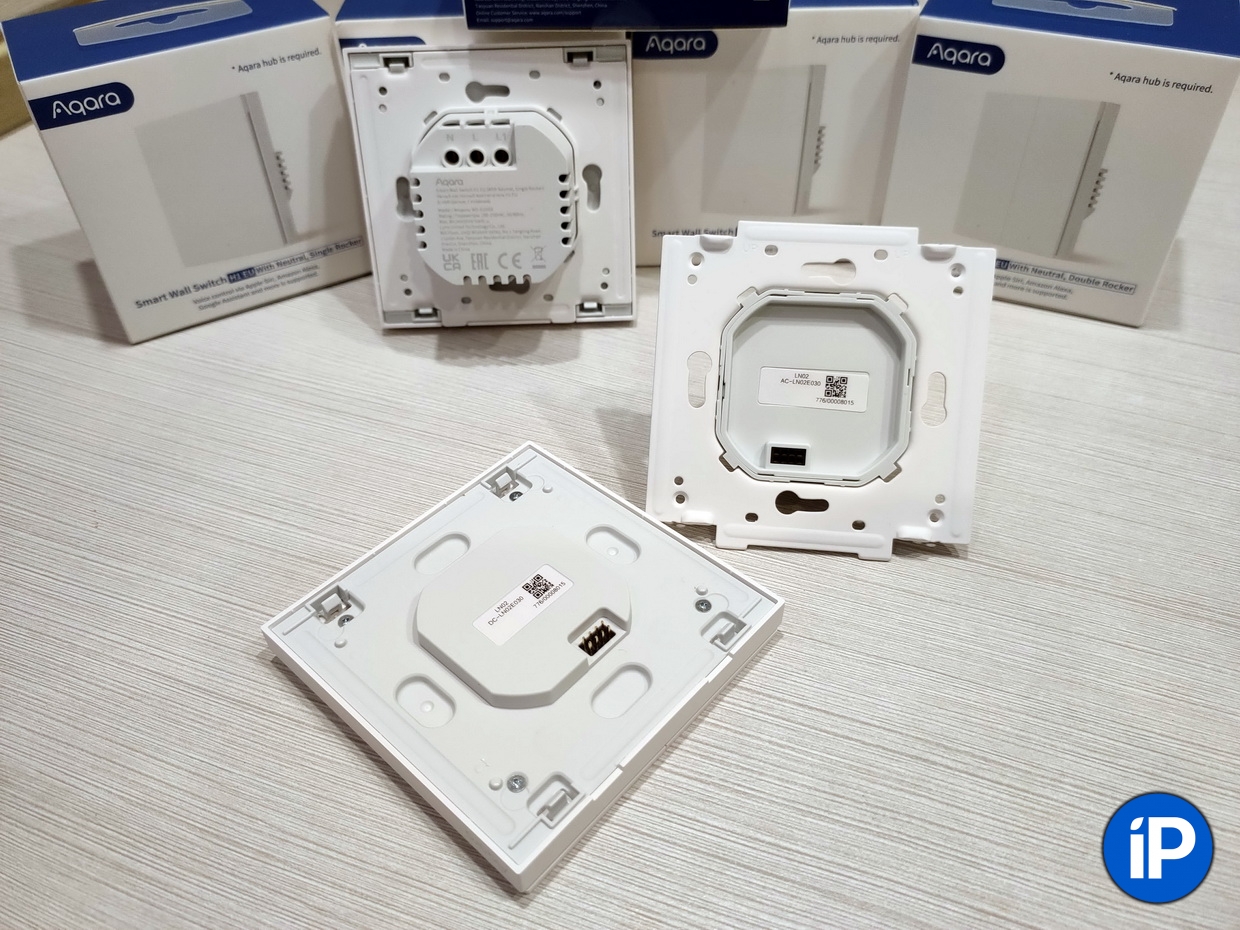

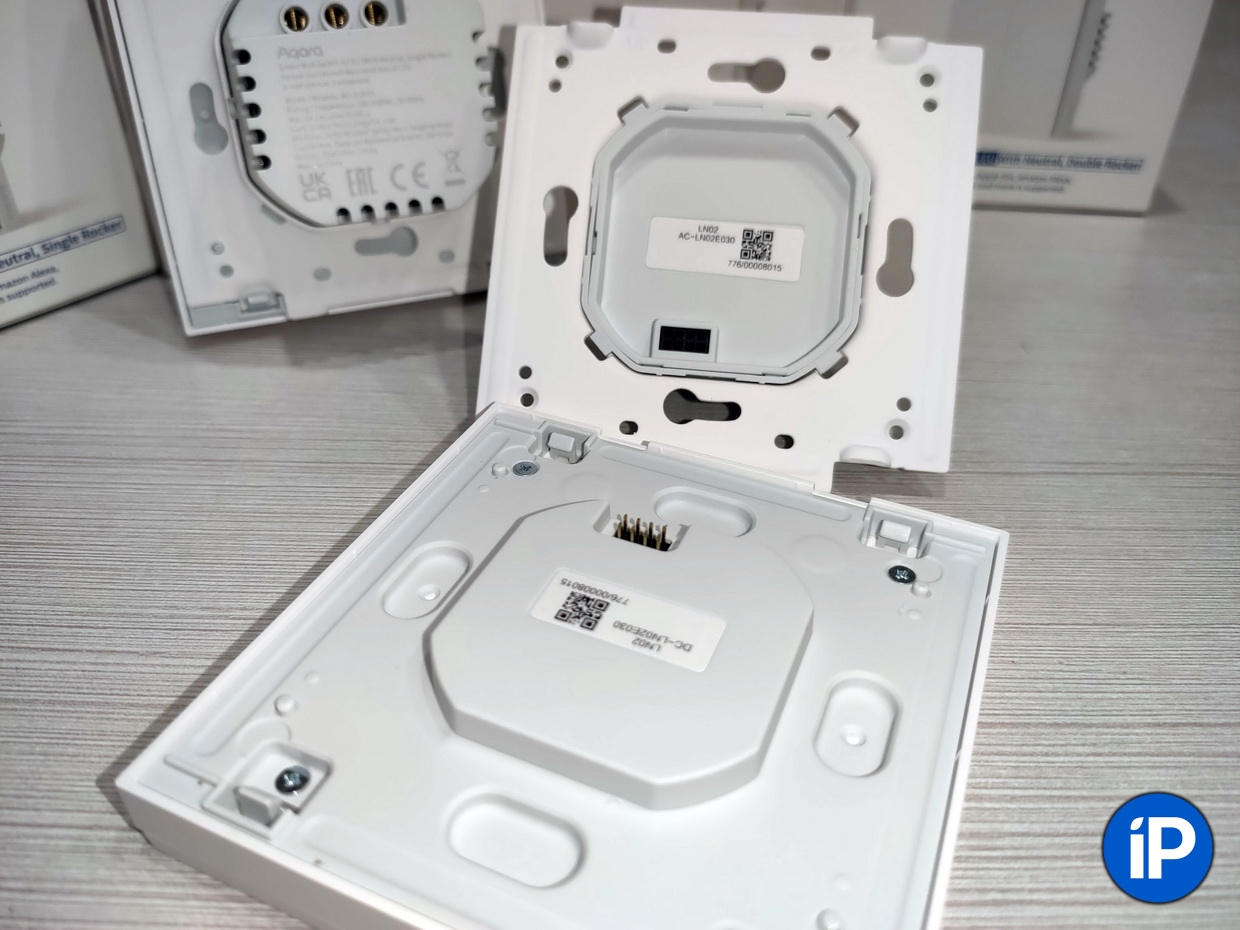

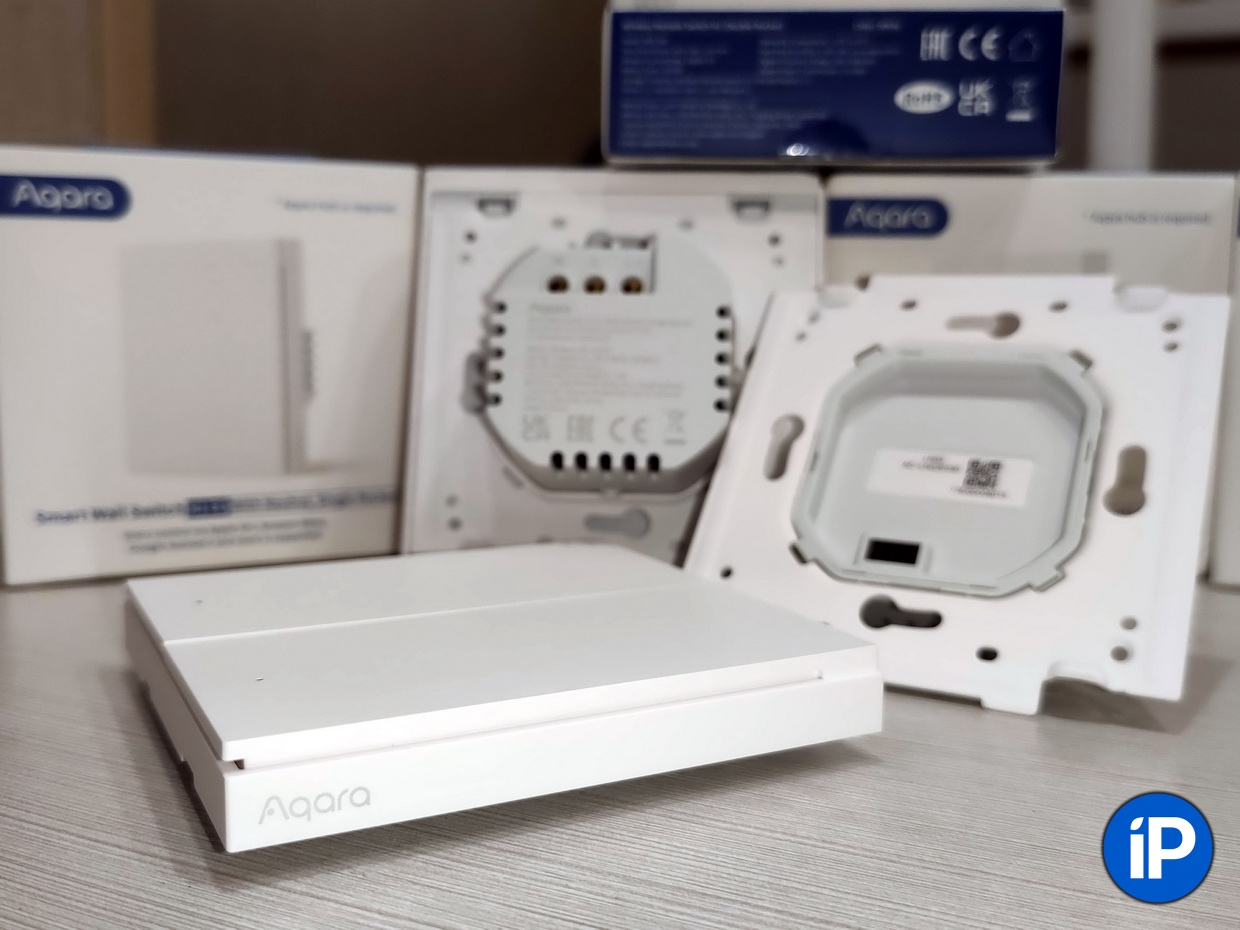

wp-image-1104218wp-image-1104220wp-image-1104219

Рамка мощная, но легко царапается отверткой при разборке

Важно: перед установкой необходимо убедиться, что текущая проводка позволяет подключать выключатели с нейтралью — ноль должен приходить дополнительным проводом! Заземление не используется!

Последовательность действий следующая:

1. Разбираем выключатель, отщелкнув 4 пластиковых защелки с помощью медиатора или пластиковой карты.
2. Подключаем к выключателю последовательно выходы на светильники (контакты L1L2), нулевой провод (контакт N) и фазу (контакт L).
3. Устанавливаем металлическую планку выключателя на подрозетник и крепим комплектными винтами.
4. Устанавливаем внешнюю часть выключателя.

Варианты на 1 и 2 клавиши отличаются только числом подключаемых светильников, то есть числом выходов и соответствующих им клавиш. Входов для фазы и нуля ровно по одному.

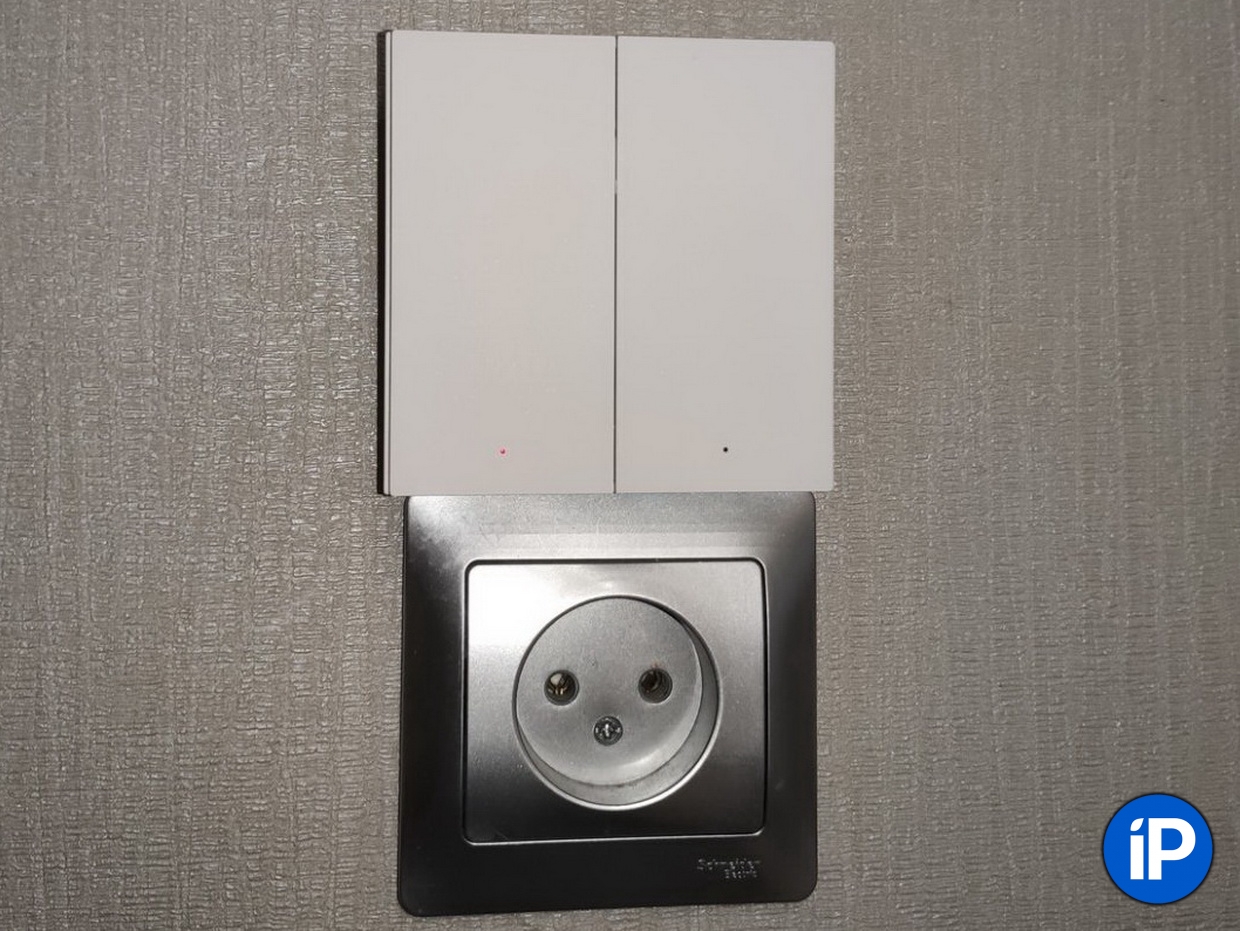

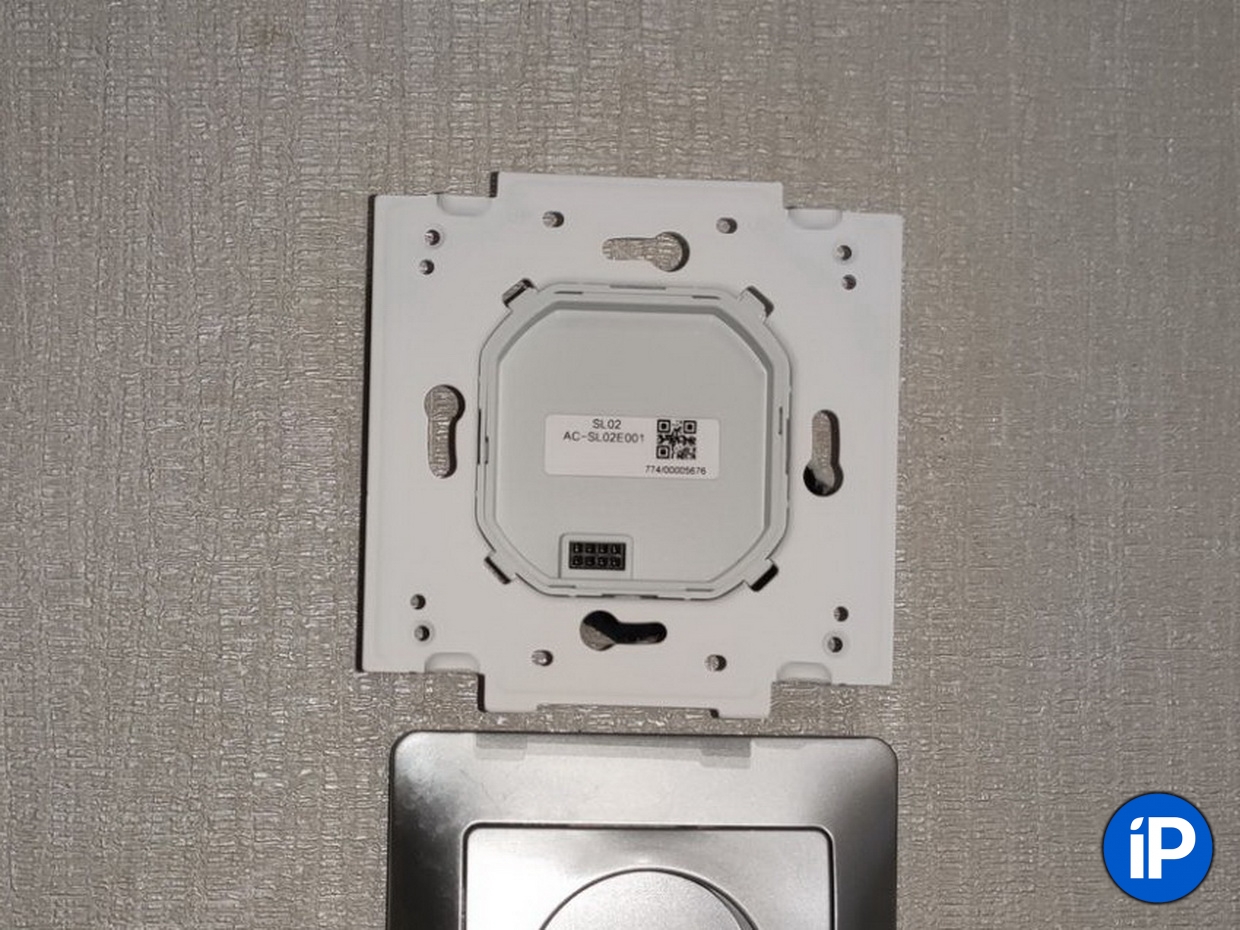

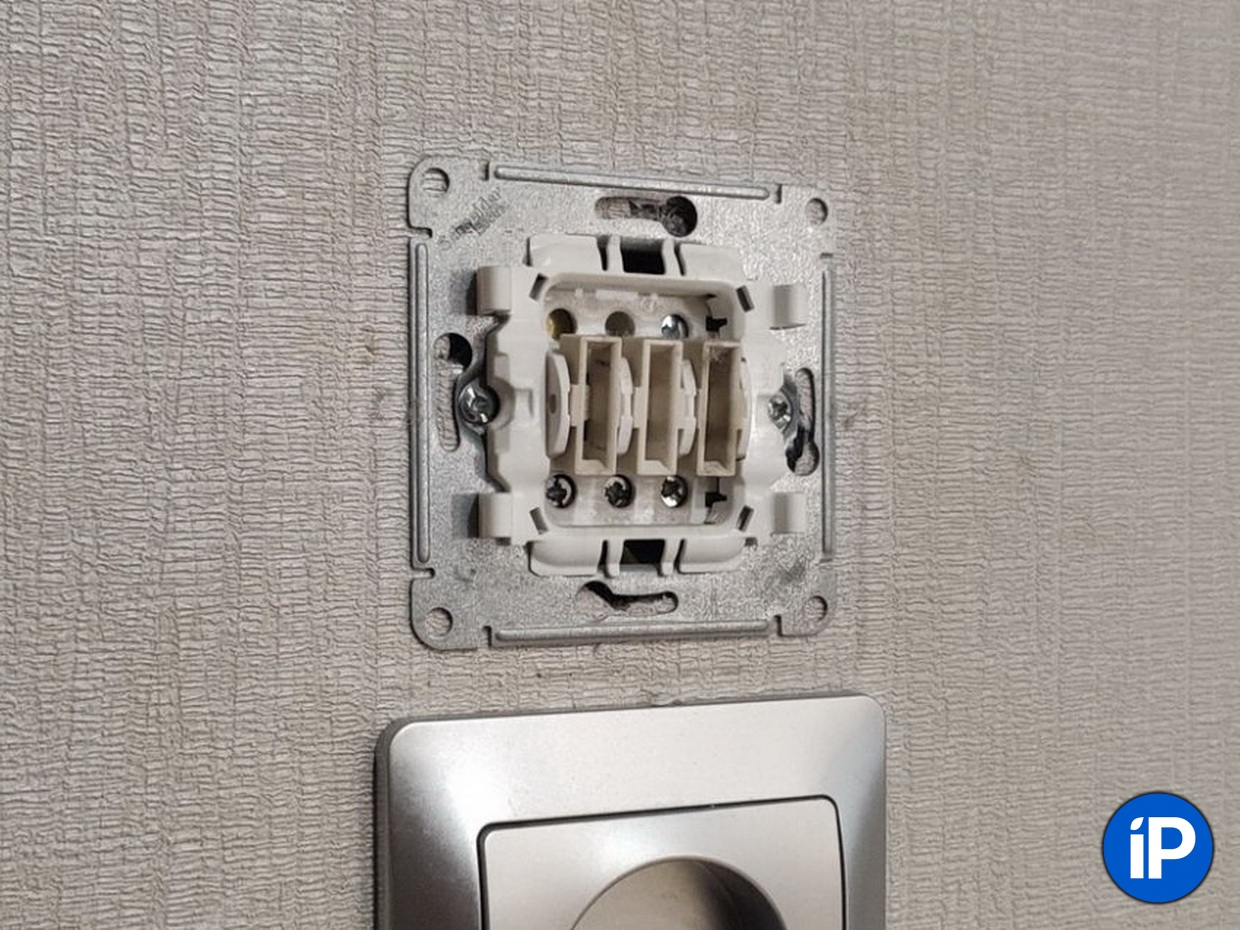

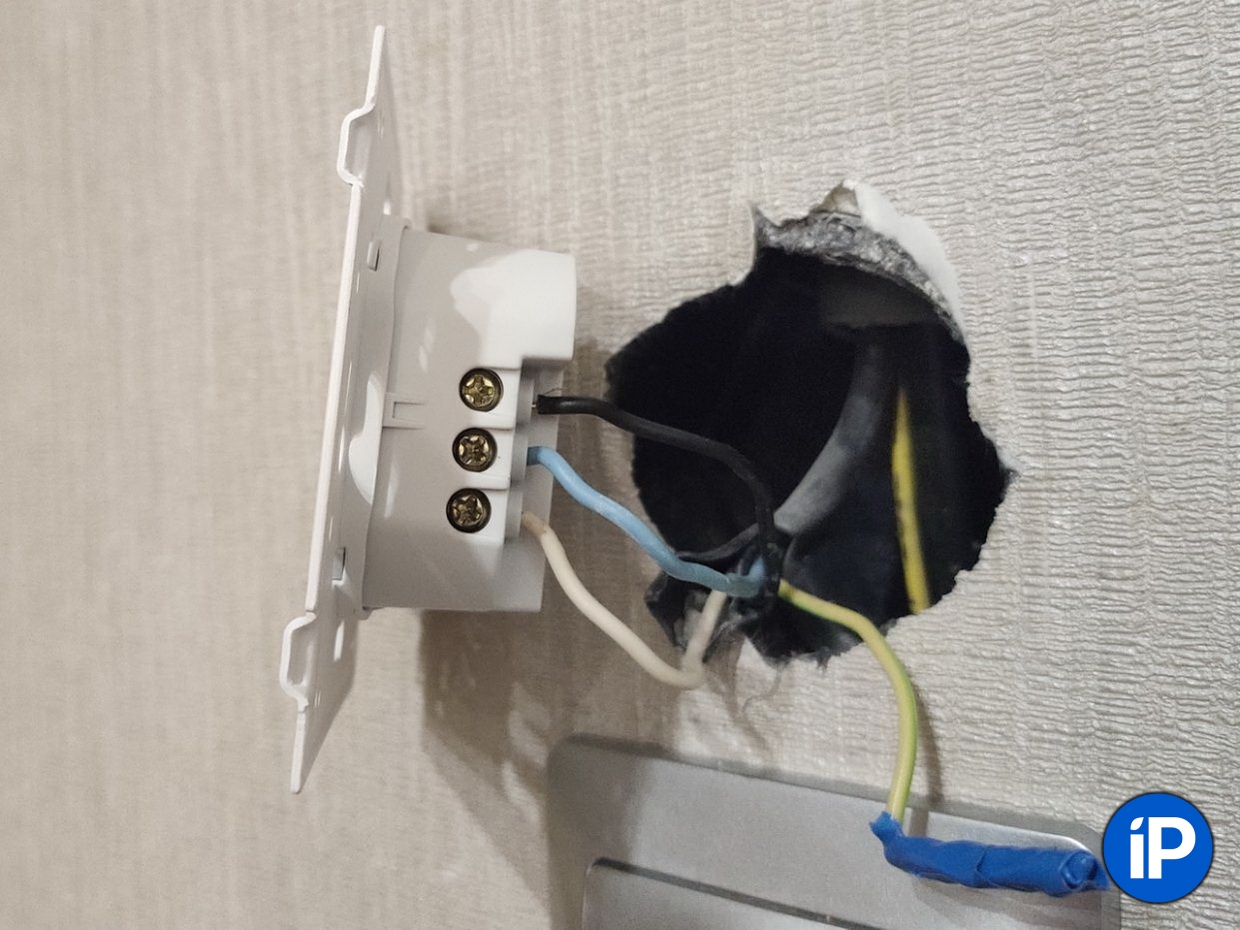

wp-image-1104229wp-image-1104232wp-image-1104231wp-image-1104230

Установка не отличается от варианта без нейтрали (за исключением подключения дополнительного провода)

Напомню, что вместо обычных позиционных переключателей в линейке Aqara H1 используются кнопки с одинарным нажатием. Таким образом, физическое размыкание контактов электропроводки происходит в реле. Как и всё прочее управление.

За счет этого выключатель может «отключаться» от сети и работать в качестве пульта управления любым прибором в доме, запускать сценарии автоматизации или для других целей.

Но об этом — чуть позже. Сначала нужно подключить устройство к приложению.

Интеграция в «умный дом» за пару минут

Все выключатели Aqara серии H1 EU как с нейтралью, так и без неё подключаются по ZigBee 3.0. Соответственно, потребуется одна из новых версий хаба: ночник M1s, камера G2H или пульт управления M2. Устройства для китайского рынка не подойдут.

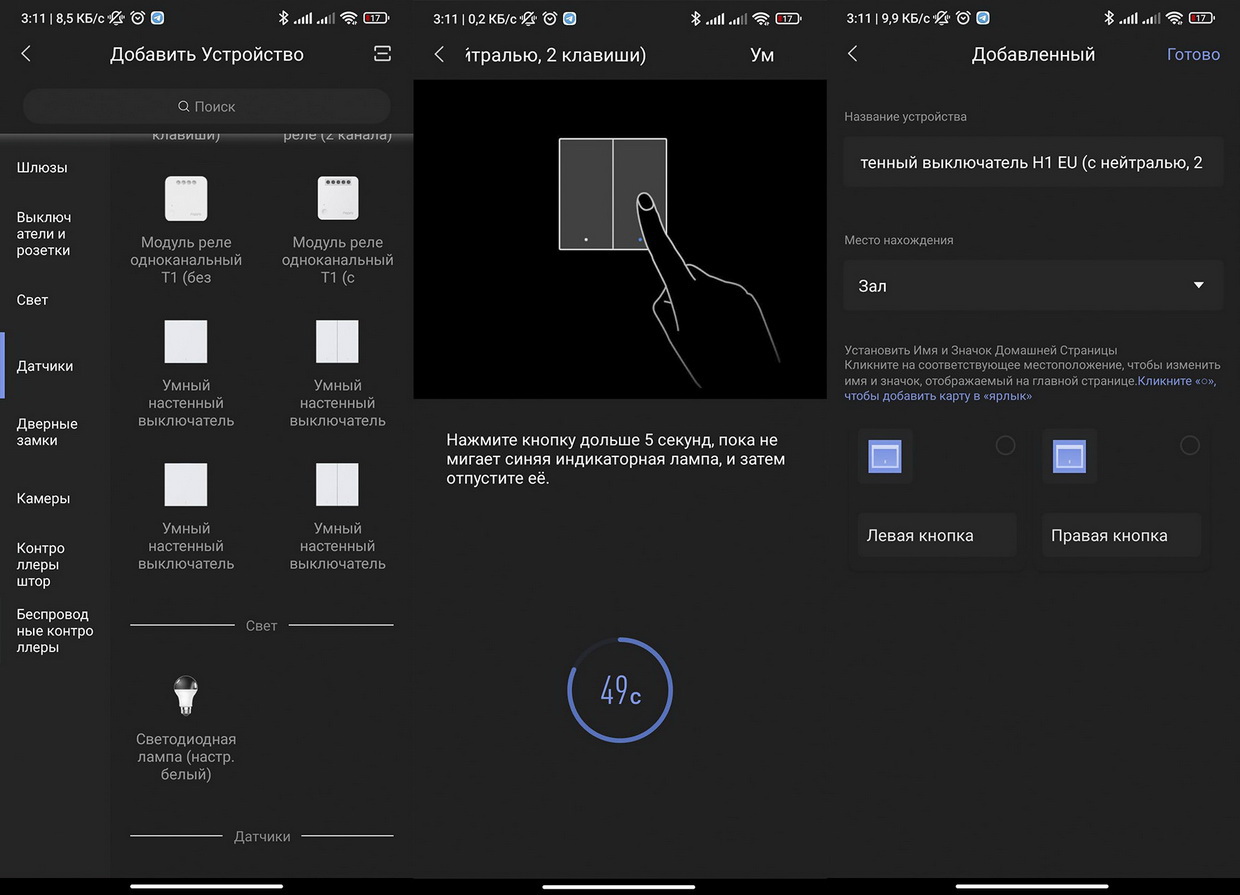

Подключение в экосистему проводится буквально в пару кликов:

1. Устанавливаем и настраиваем ZigBee-хаб Aqara.
2. Запускаем приложение Aqara Home (iOS, Android), вводим учетные данные или регистрируемся.
3. Переходим во вкладку (правый верхний угол) «+» -> раздел Выключатели и розетки -> Умный выключатель настенный с нейтралью.
4. Подтверждаем подключение, зажав левую клавишу на 10 секунд.

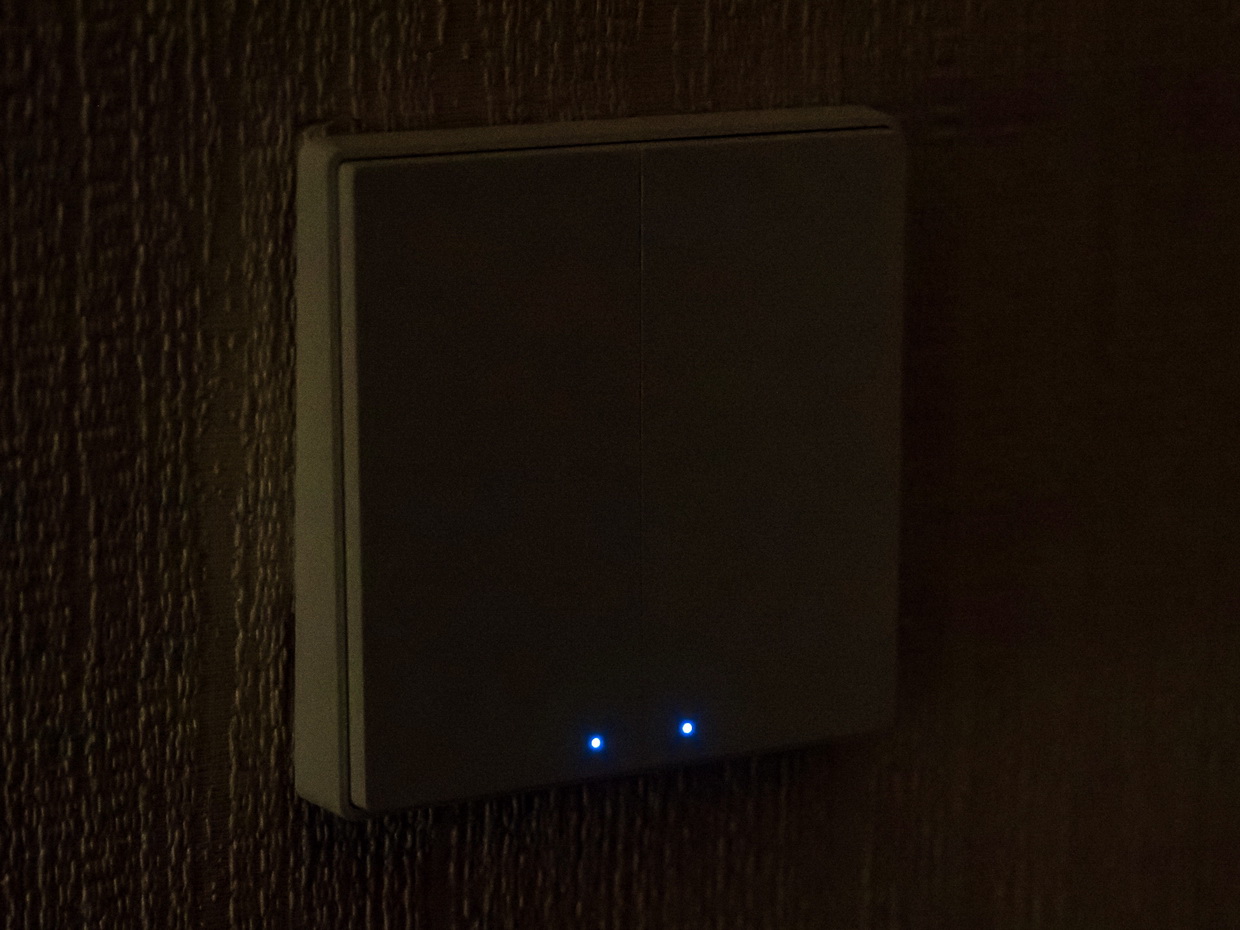

Выключатели с нейтралью позволяют отключать или инвертировать подсветку

После того, как светодиоды проморгают трижды синим цветом, устройство станет доступным для настройки. Соответственно, любое физическое действие будет сопровождаться желтой индикацией, а настройки или программное действие — снова синей.

Как работают выключатели в Aqara Home


После настройки управление доступно прямо с главного экрана приложения

Все настенные проводные выключатели Aqara H1 могут играть роль как обычного выключателя, так и пульта управления, прямо в приложении установив желаемое действие, которое будет выполняться по нажатию.

Вариаций множество: запуск автоматизаций, триггер сценариев (потребуется задать одно из состояний в качестве условия Если/Действие) или управление удалёнными приборами.

Так можно научить умный дом управлять группами светильников, включать другие приборы или, наоборот, выключать все электроприборы во время отключения света.

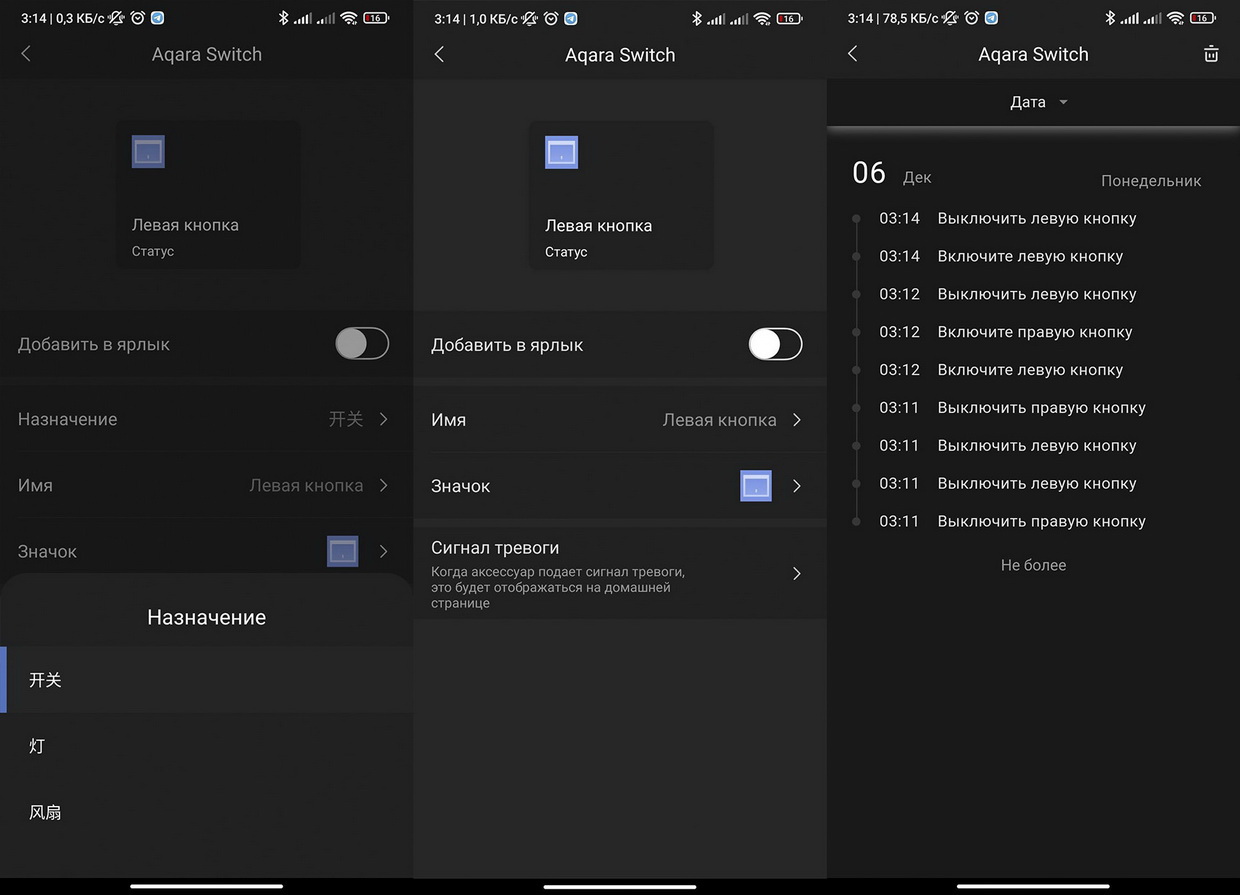

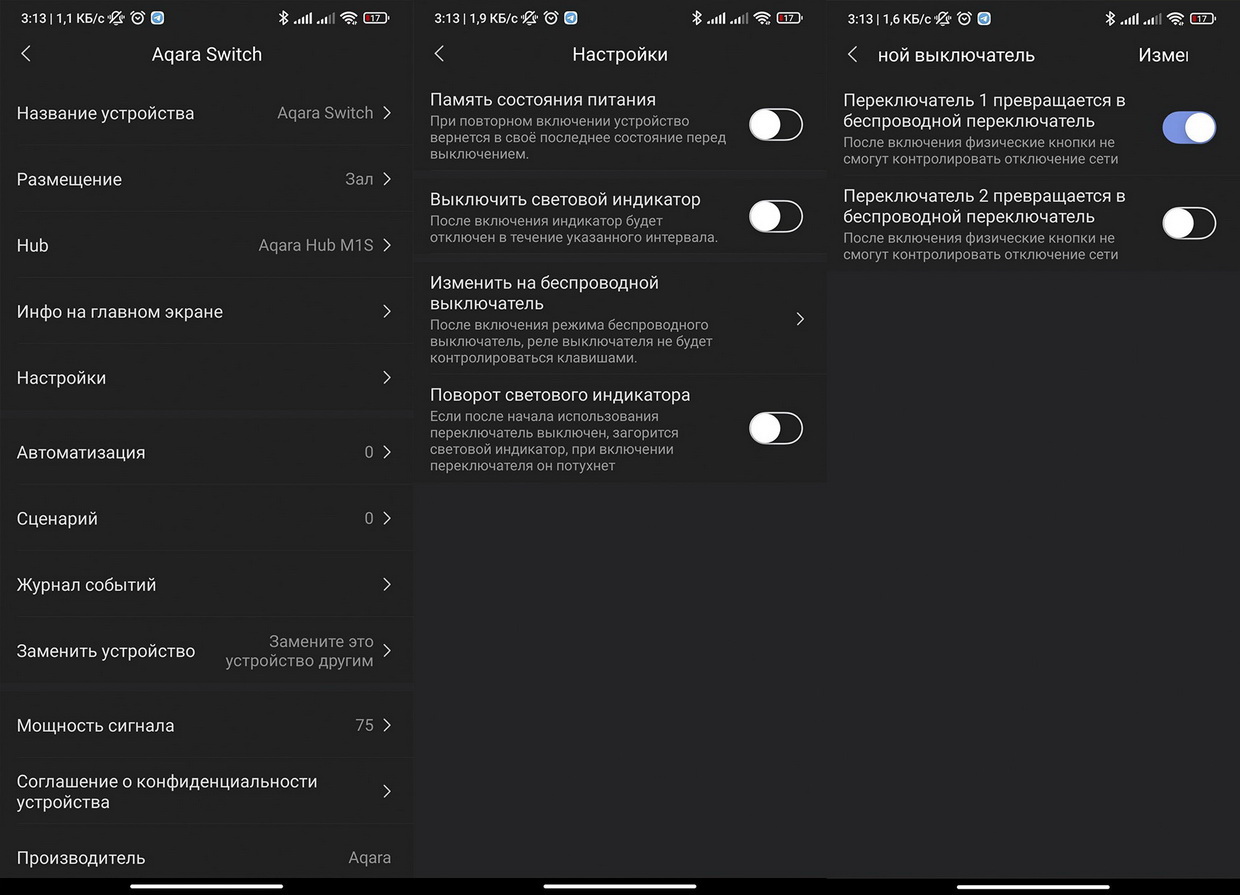

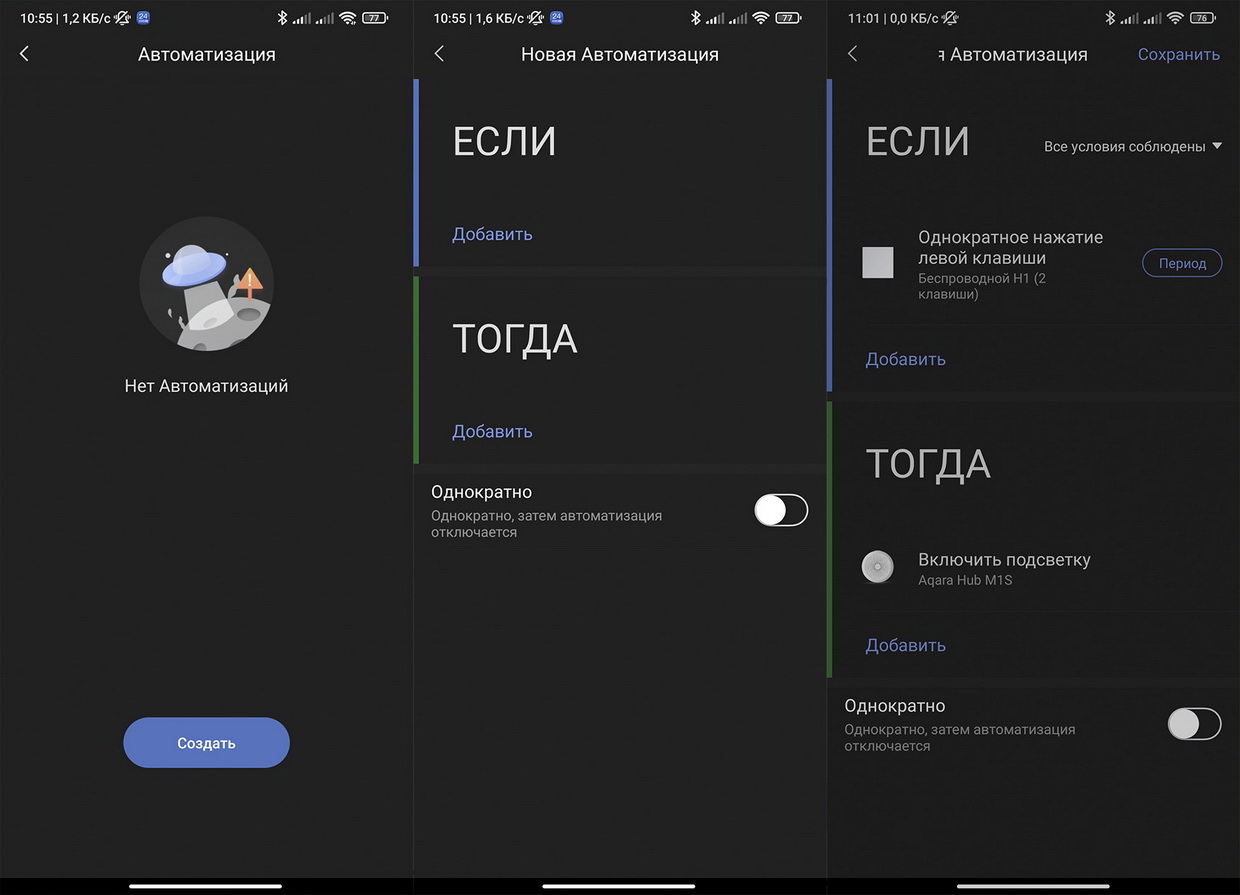

wp-image-1104399wp-image-1104400wp-image-1104395

Настроек хватит всем

Причем, для двухклавишного выключателя кнопки разделяются. Одну можно оставить для физического управления светом, вторую задействовать для других целей.

Можно сделать умными и обе, тогда светильникам все равно останется виртуальный пульт с 2 кнопками в приложении Aqara Home, которые будут управлять включением и выключением света.

Исследуем энергопотребление приборов с Aqara

wp-image-1104223wp-image-1104227wp-image-1104226wp-image-1104225wp-image-1104224

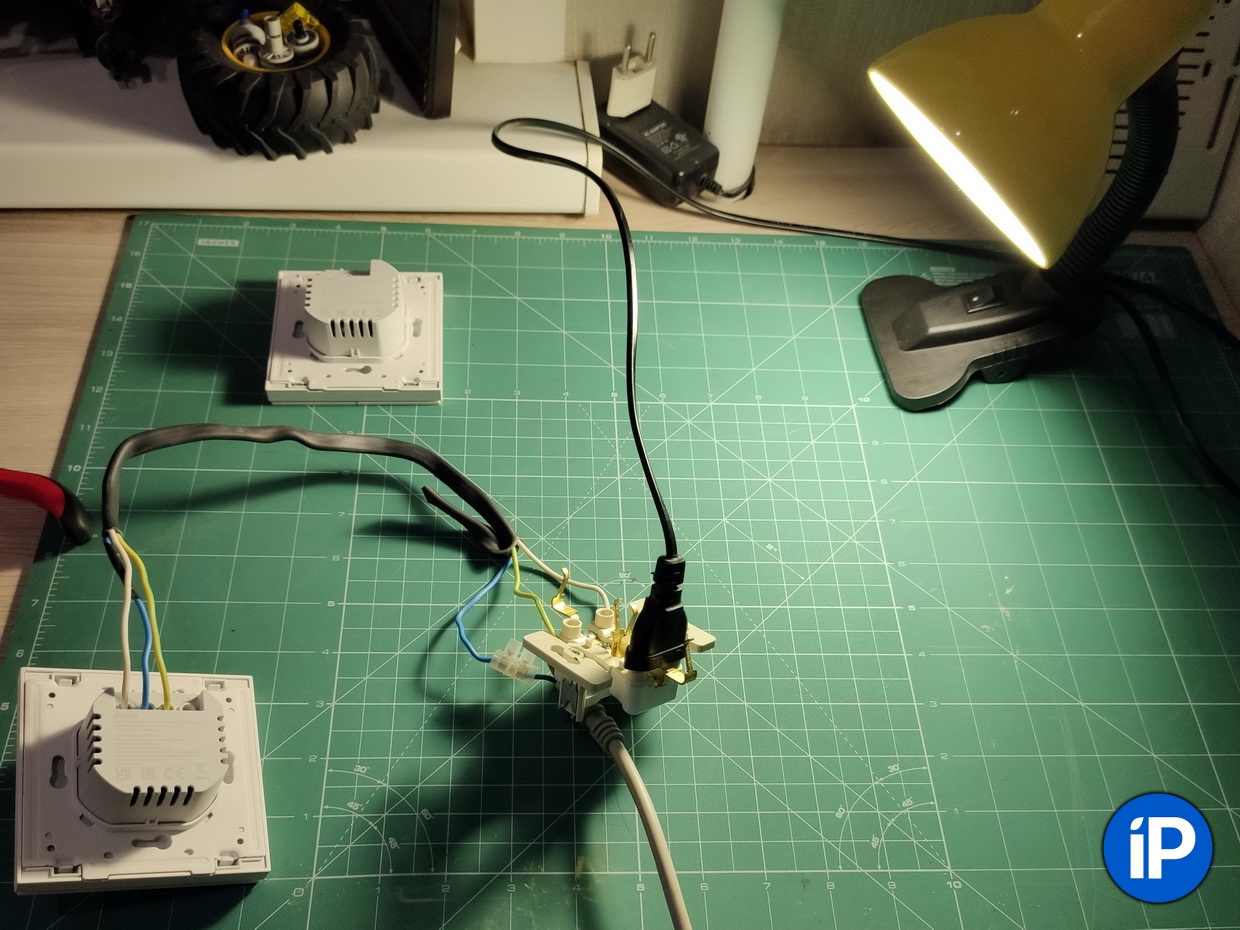

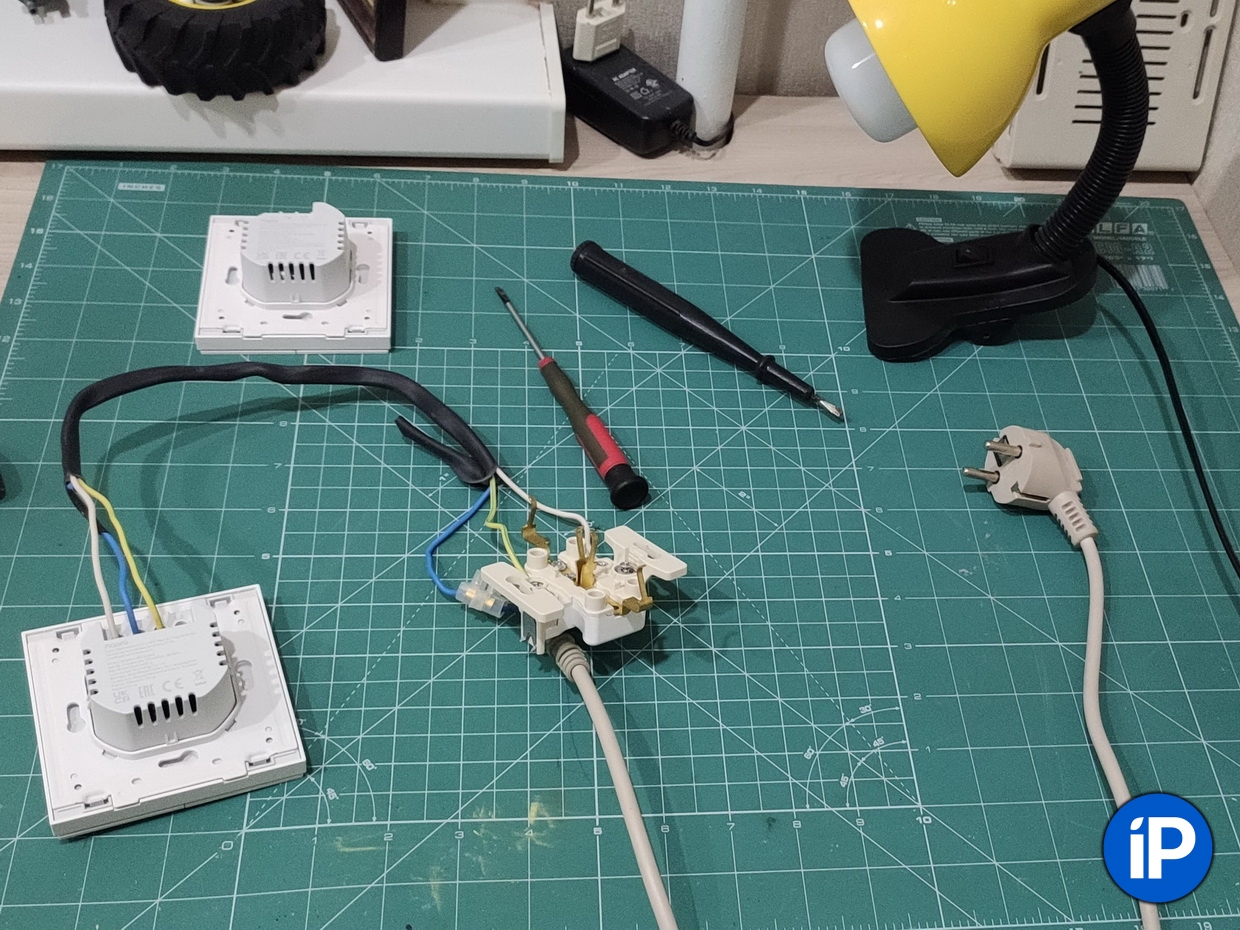

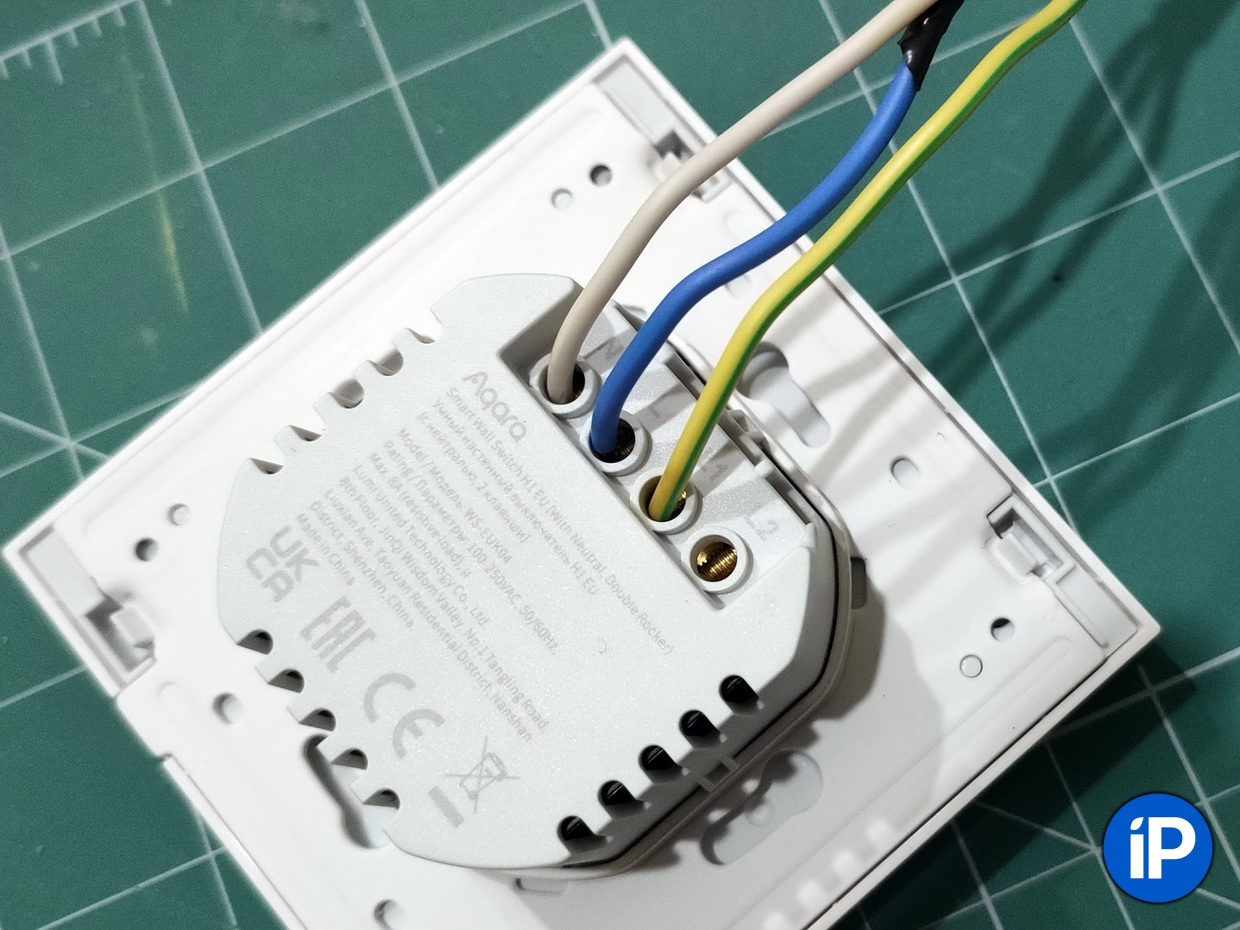

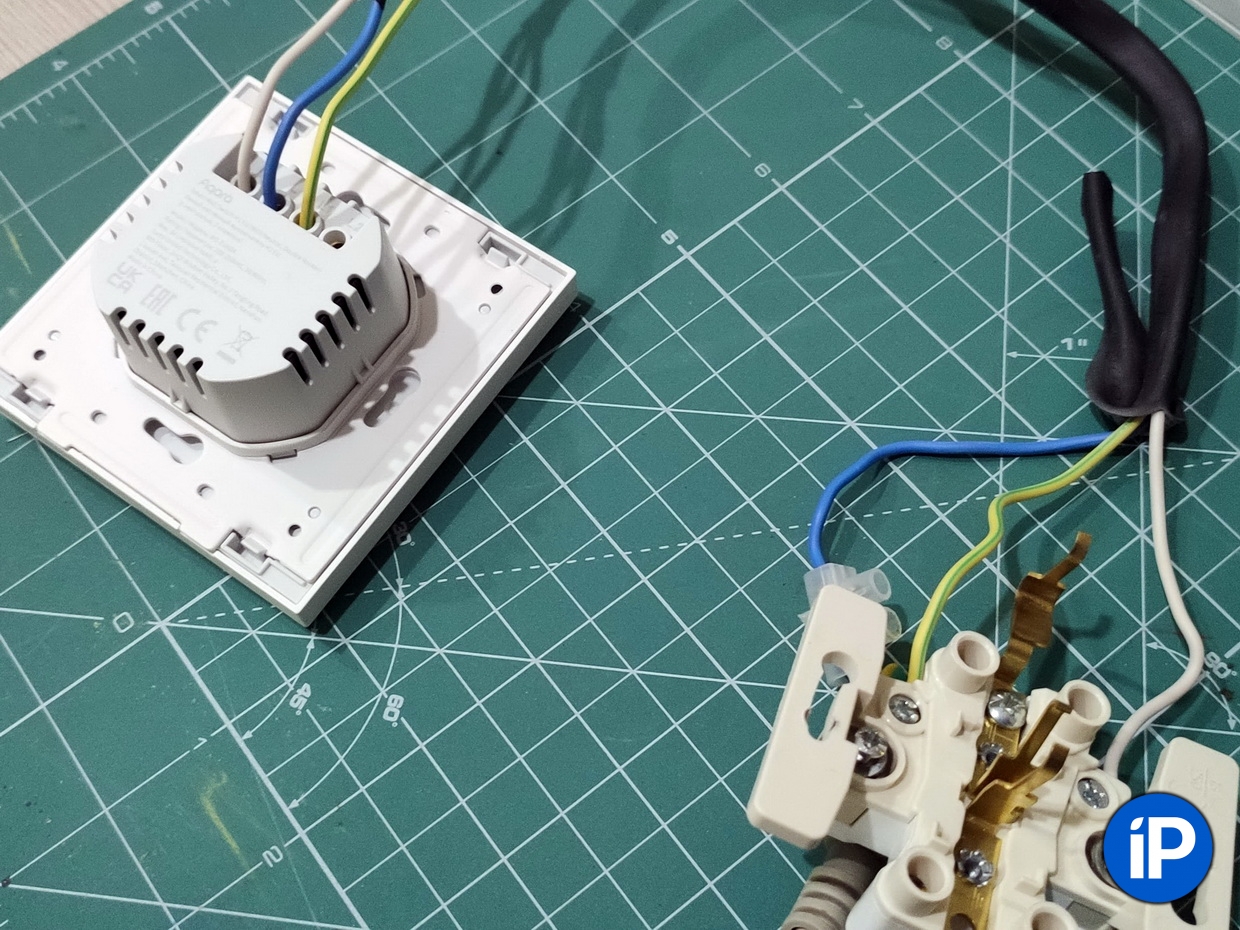

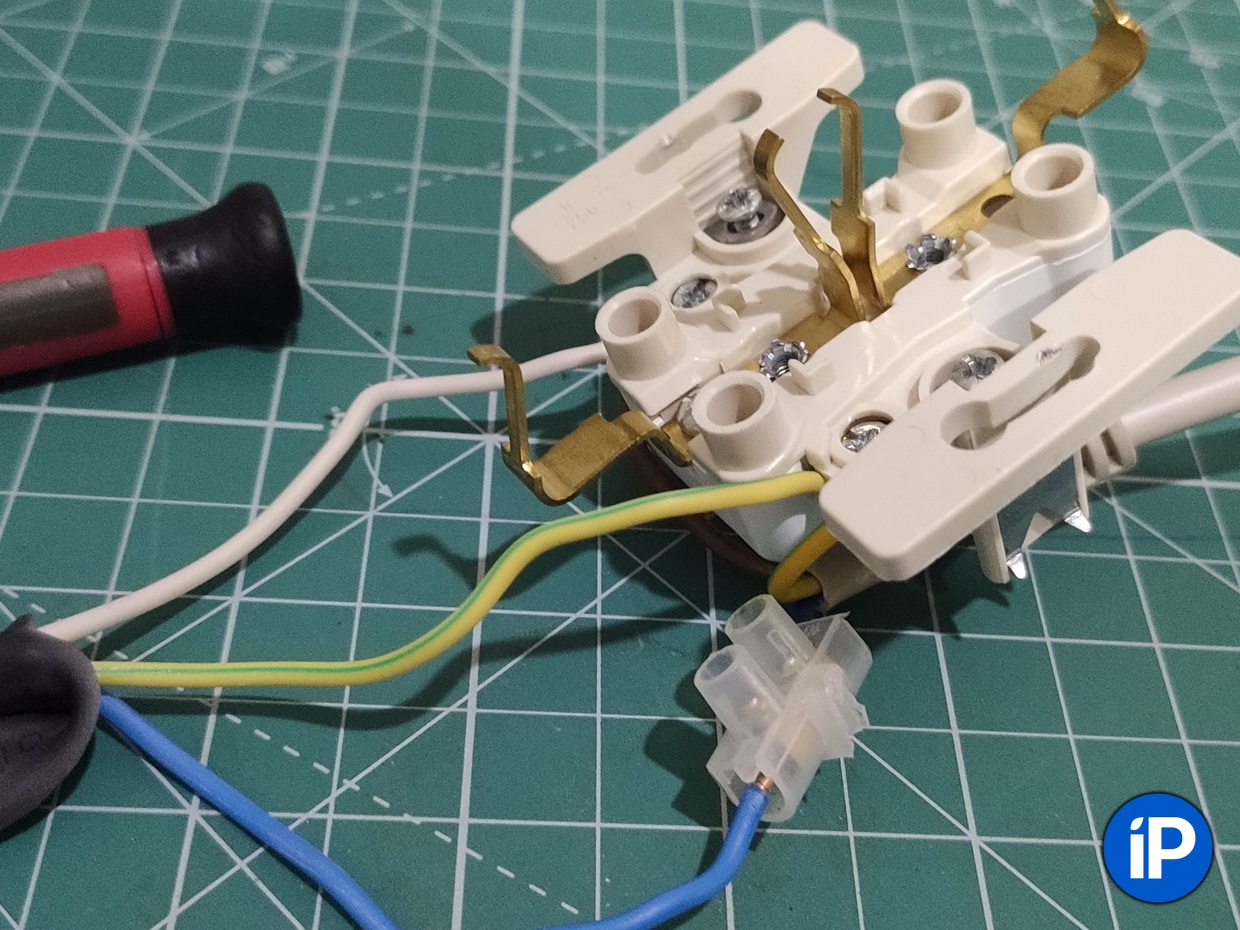

Демонстрационный стенд (обратите внимание на подключение) показал отличную устойчивость

Нейтраль (она же нулевой провод электроцепи, подключаемый к реле), нужна для собственного питания выключателя: замкнутая нейтральным проводом цепь электроснабжения позволяет питать реле даже после выключения света.

Это позволяет использовать более сложные автоматизации напрямую, без сложных сценариев из приложения — достаточно будет нажать на физическую клавишу, чтобы восстановить заранее отрегулированную лампу или установленную сложную схему точечных светильников.

Теперь прибор полноценно заменяет многопозиционный кубик Aqara: даже если перед выключением было выполнено действие на несколько нажатий, оно будет восстановлено в исходном состоянии.

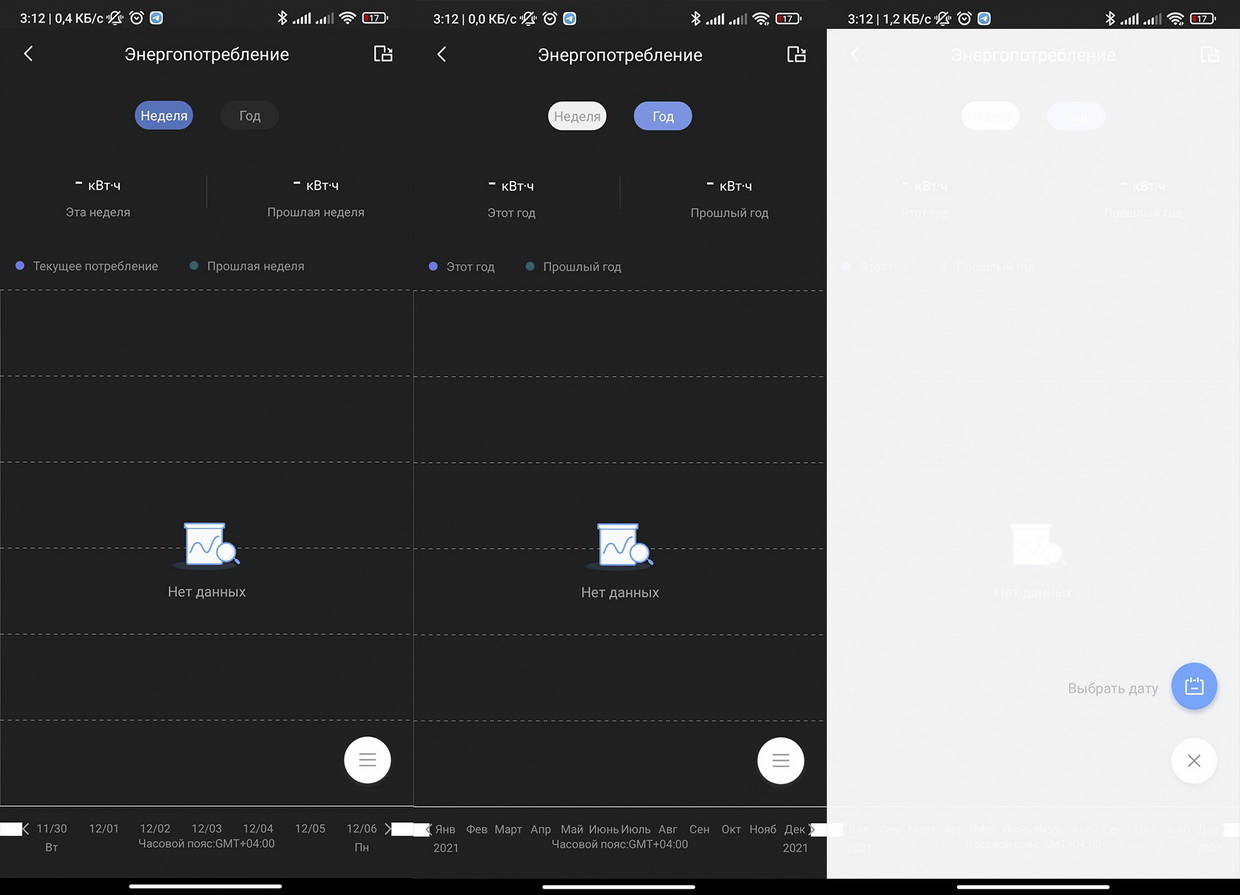

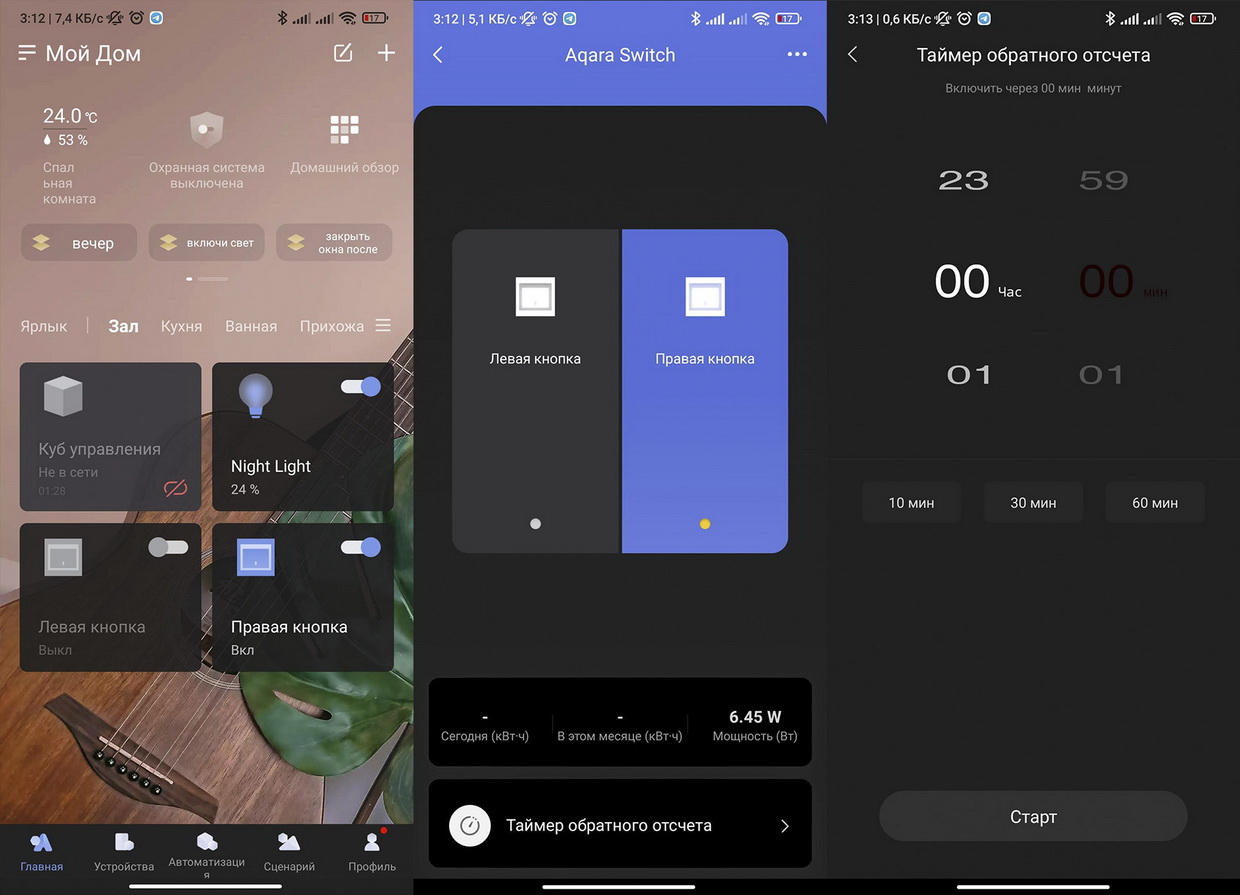

Ещё одной важной функцией стало измерение потребления: в настройках Aqara Wall Switch в приложении Awara Home появилась вкладка «Журнал энергопотребления», которая показывает динамику по дням и неделям аналогично другим датчикам бренда, имеющим собственное питание.


Статистика ведется по любым временным промежуткам

Данные собираются по всему устройству, разделения на отдельные линии для двухкнопочного выключателя нет. А нужно ли?

Кроме того, теперь пользователям доступна не только защита от перегрева самого выключателя, но и защита от перегрузки самого управляемого прибора. Как только включенный а-ля вольтметр выключатель увидит скачок напряжения, он отключит питание. Пользователю придется повторно нажимать на клавишу физически или в приложении, но, возможно, это спасёт прибор от окончательной поломки, а квартиру от пожара. С учетом того, что максимальная допустимая нагрузка выросла до 8 А, функция может оказаться очень полезна.

Нельзя упускать и другой факт: именно версия выключателя With Neutral позволяет управлять слаботочными устройствами, потребляющими до 3 Вт. Если заставить работать более привычный вариант с единственной маленькой светодиодной лампой, реле внутри не хватит питания для включения реле. И ничего не заработает.

Что умеет Homekit с новыми выключателями Aqara

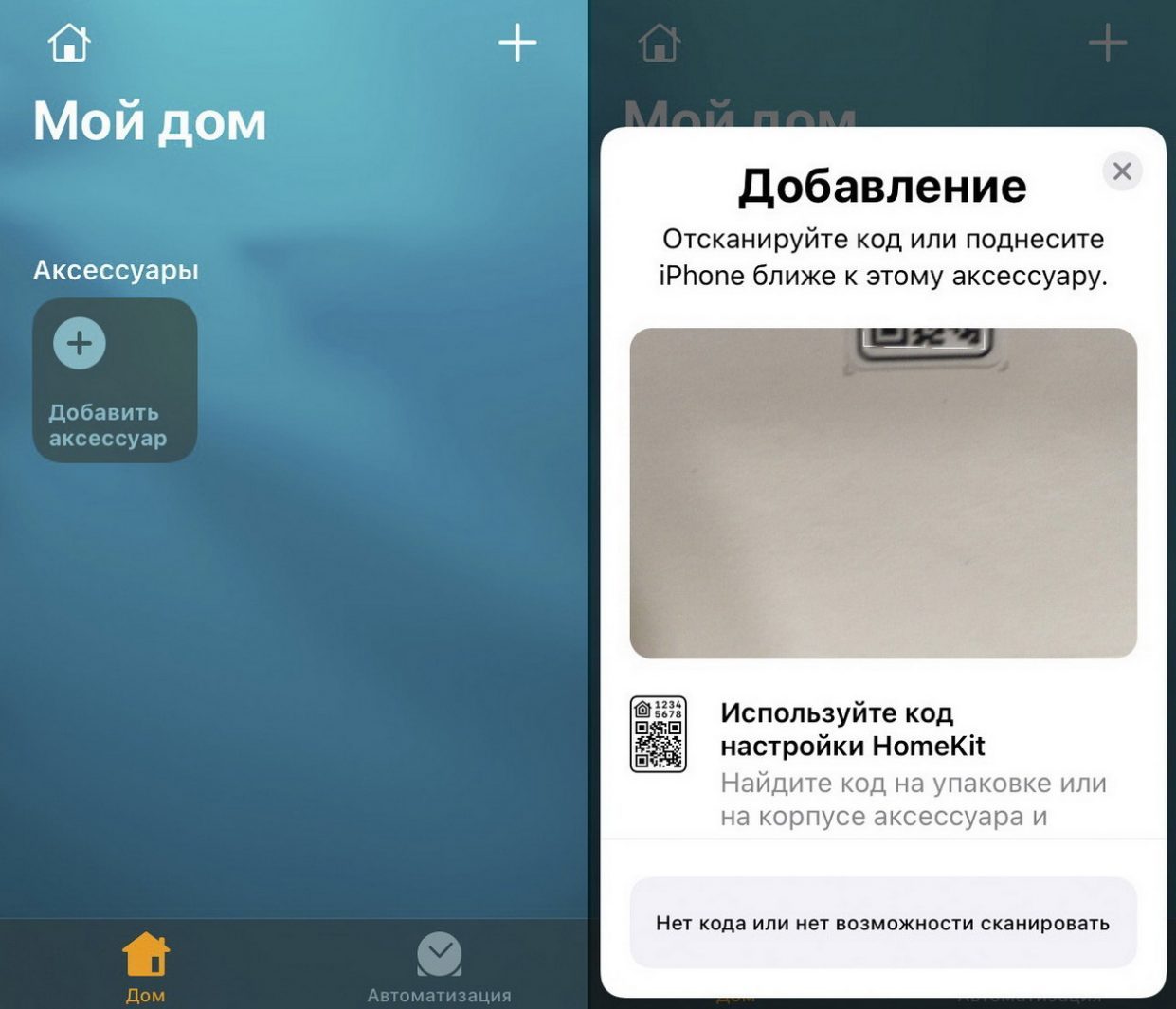

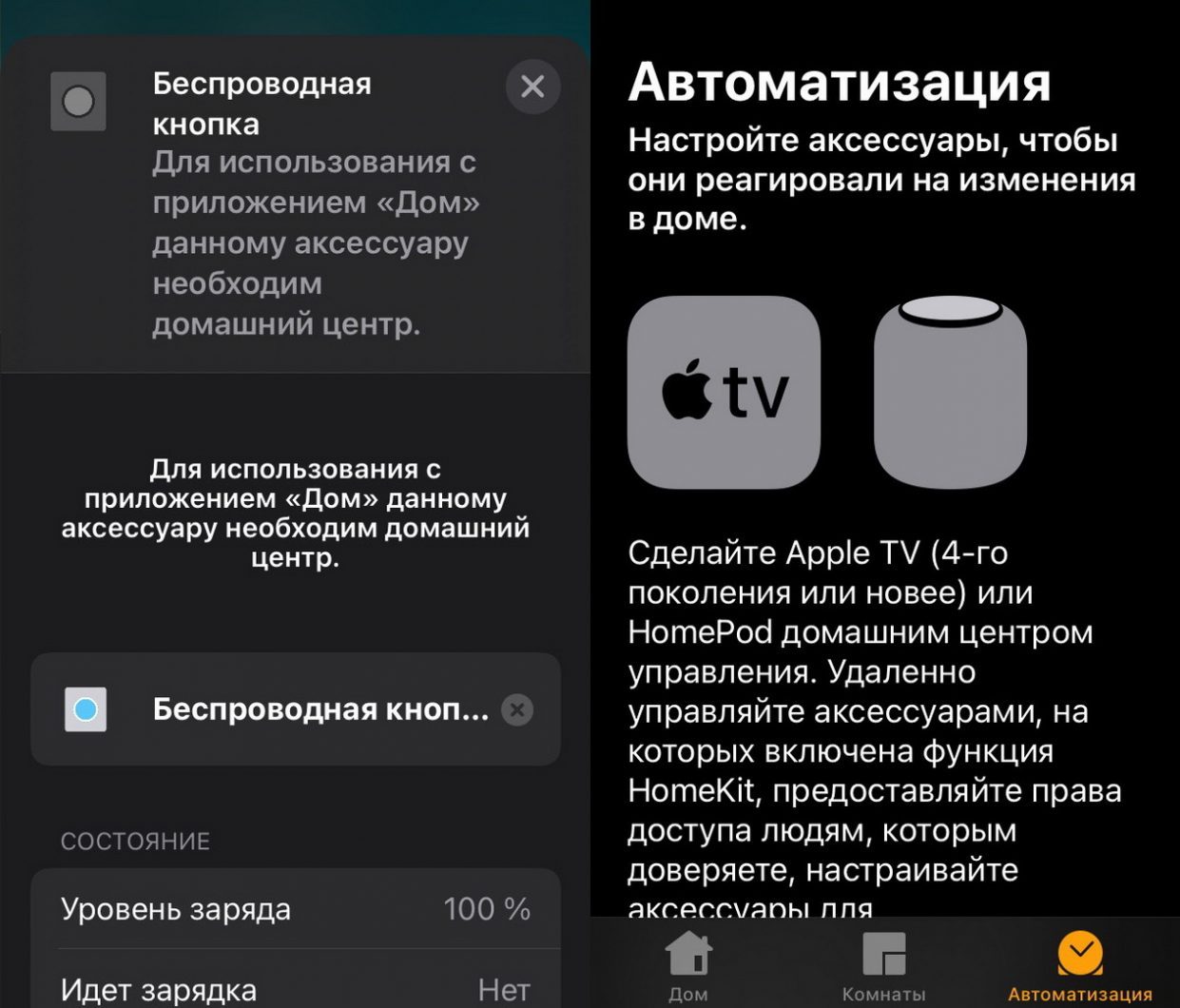

wp-image-1104305wp-image-1104304

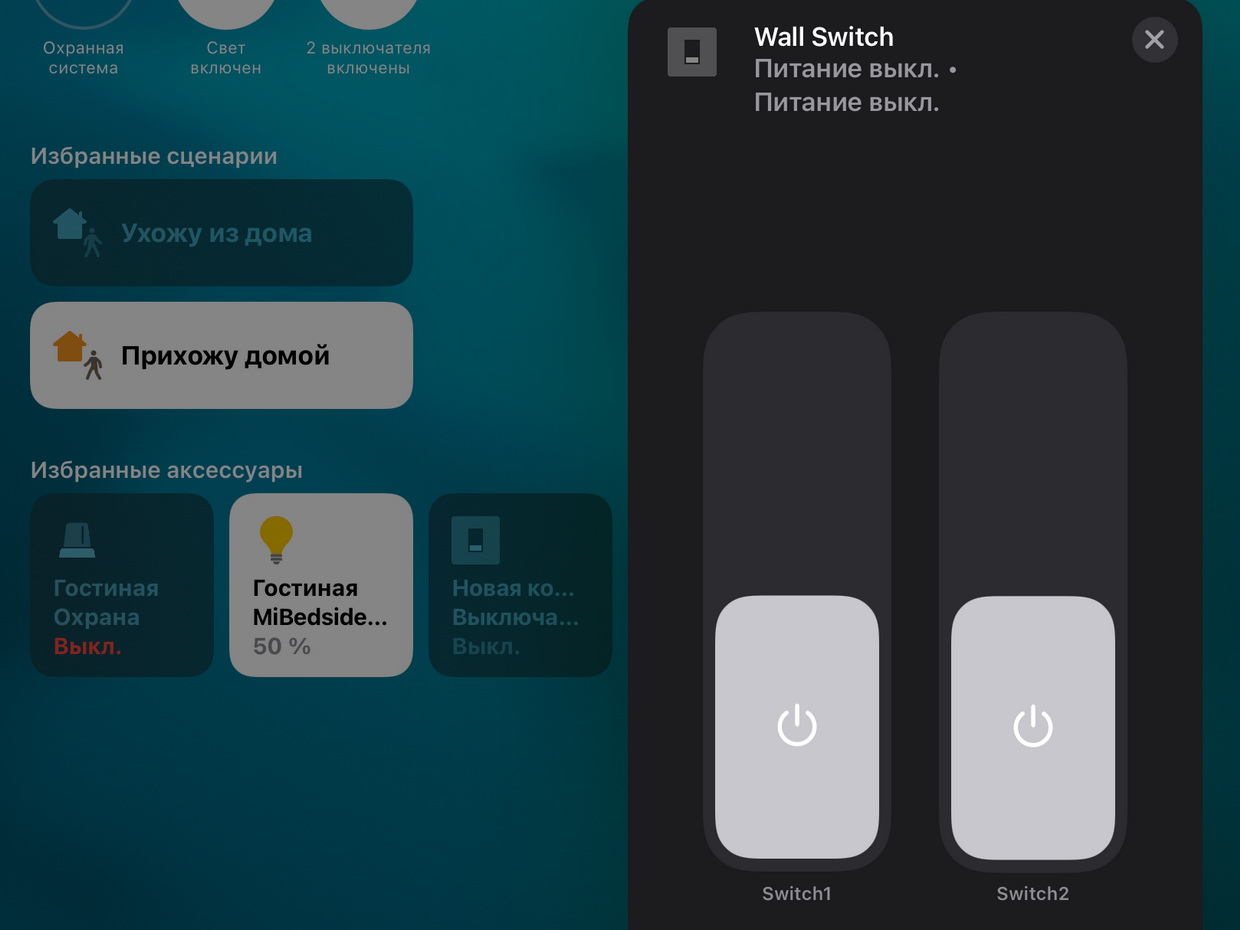

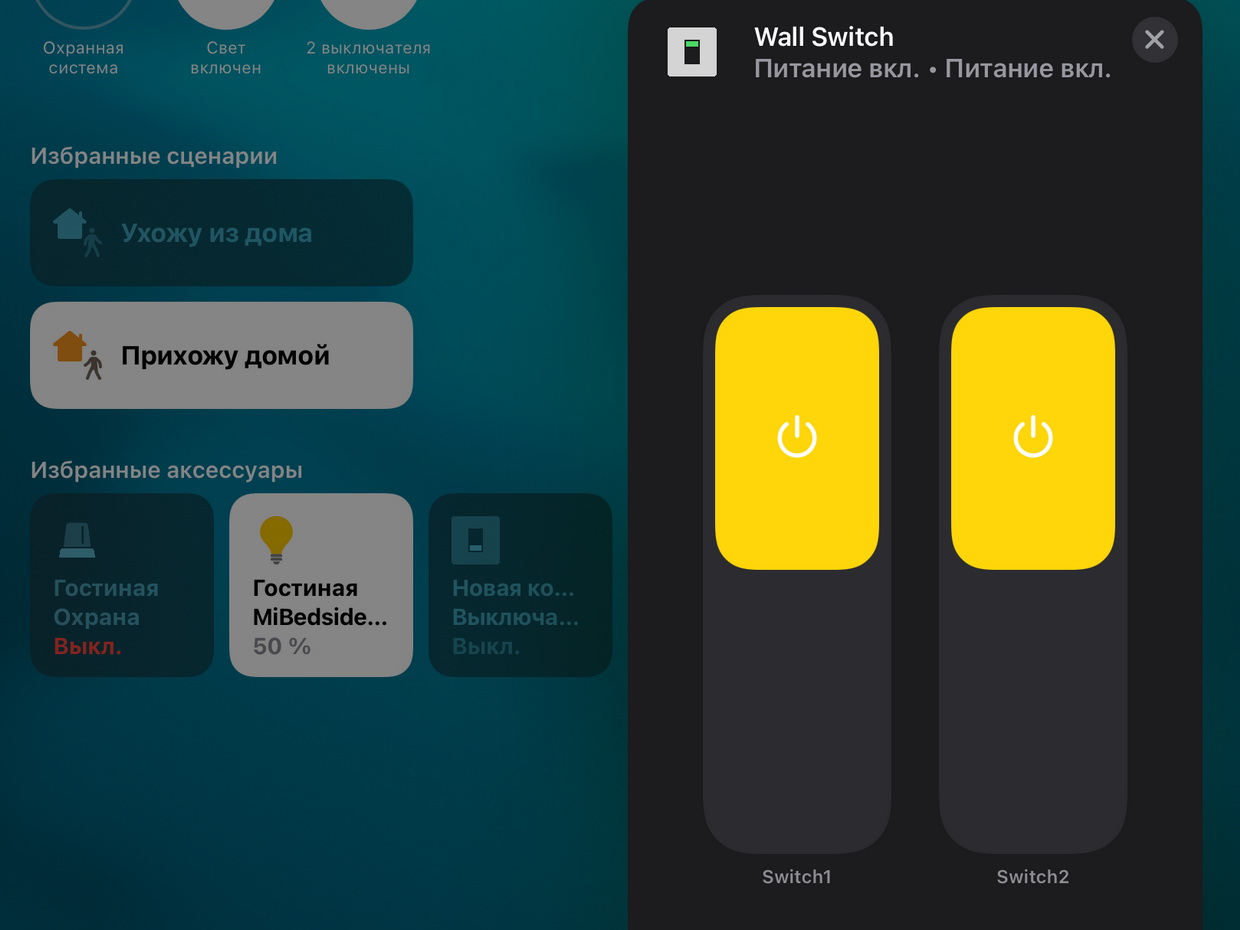

Для фирменной экосистемы Apple новые выключатели тоже подходят. Для подключения потребуется перейти во вкладку Дополнительные настройки -> Привязка HomeKit и направить камеру на QR-код в инструкции. Указываем месторасположение аксессуара, его имя — вот и готово.

После этого действия с Aqara Switch можно вынести на главный экран или интегрировать в типовые сценарии HomeKit «Ушел из дома»/«Пришел домой». Кроме того, в приложении “Дом” можно объединять устройства Aqara с компонентами других производителей.

Для полноценной работы Apple Homekit и реализации автоматизаций устройств Aqara нужен домашний центр автоматизаций, установленный дома: Apple TV версии не ниже 4, колонка HomePod (mini) или iPad.

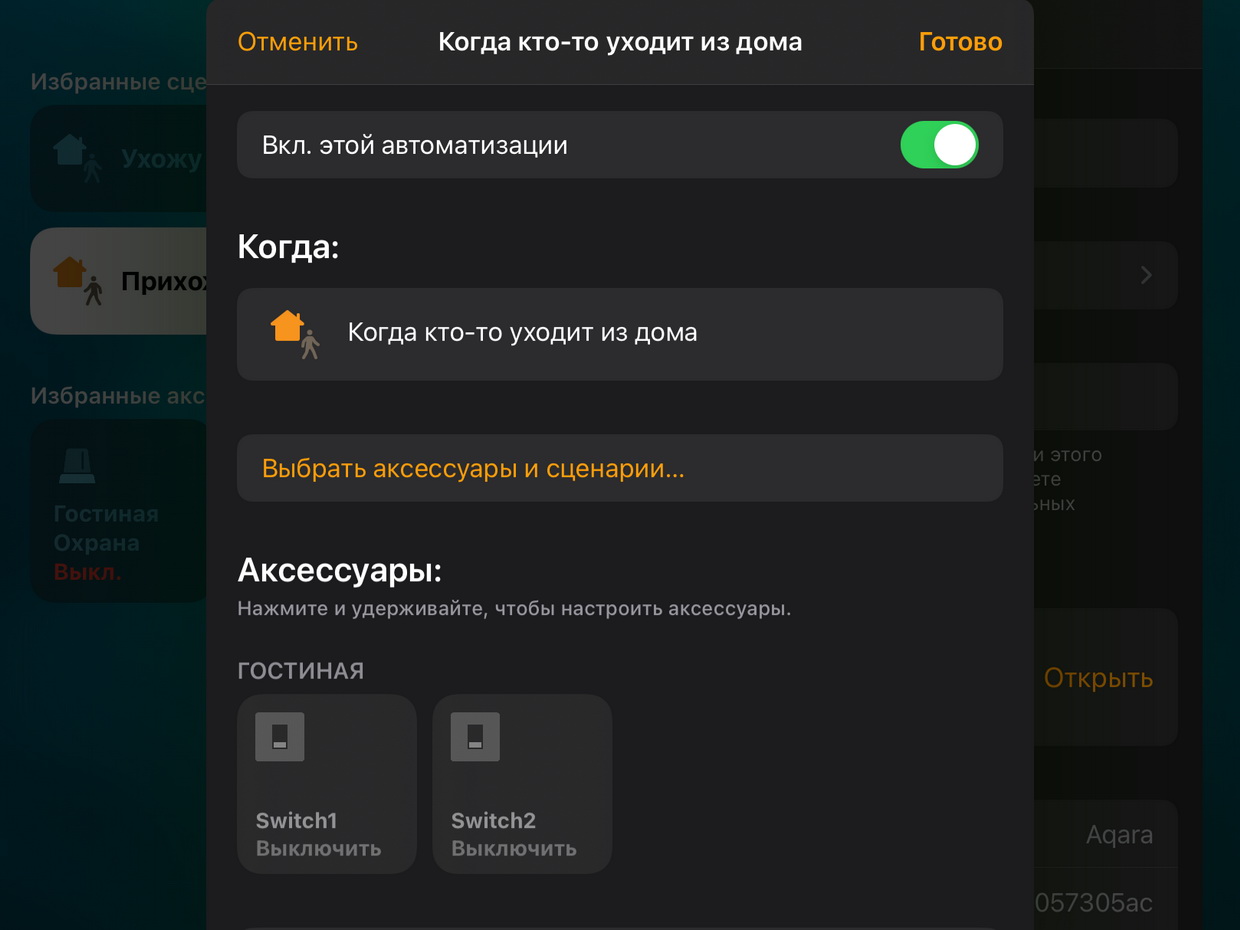

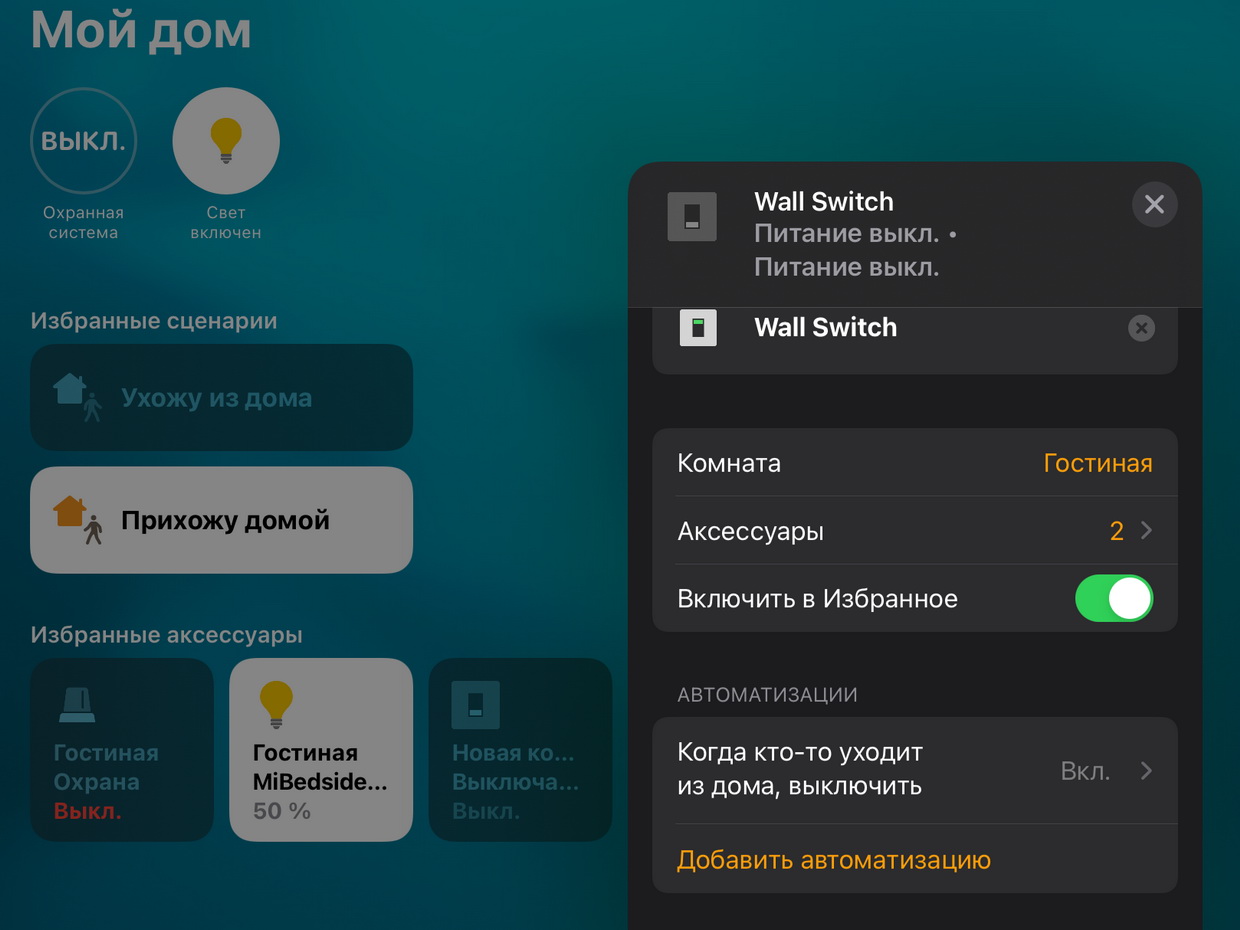

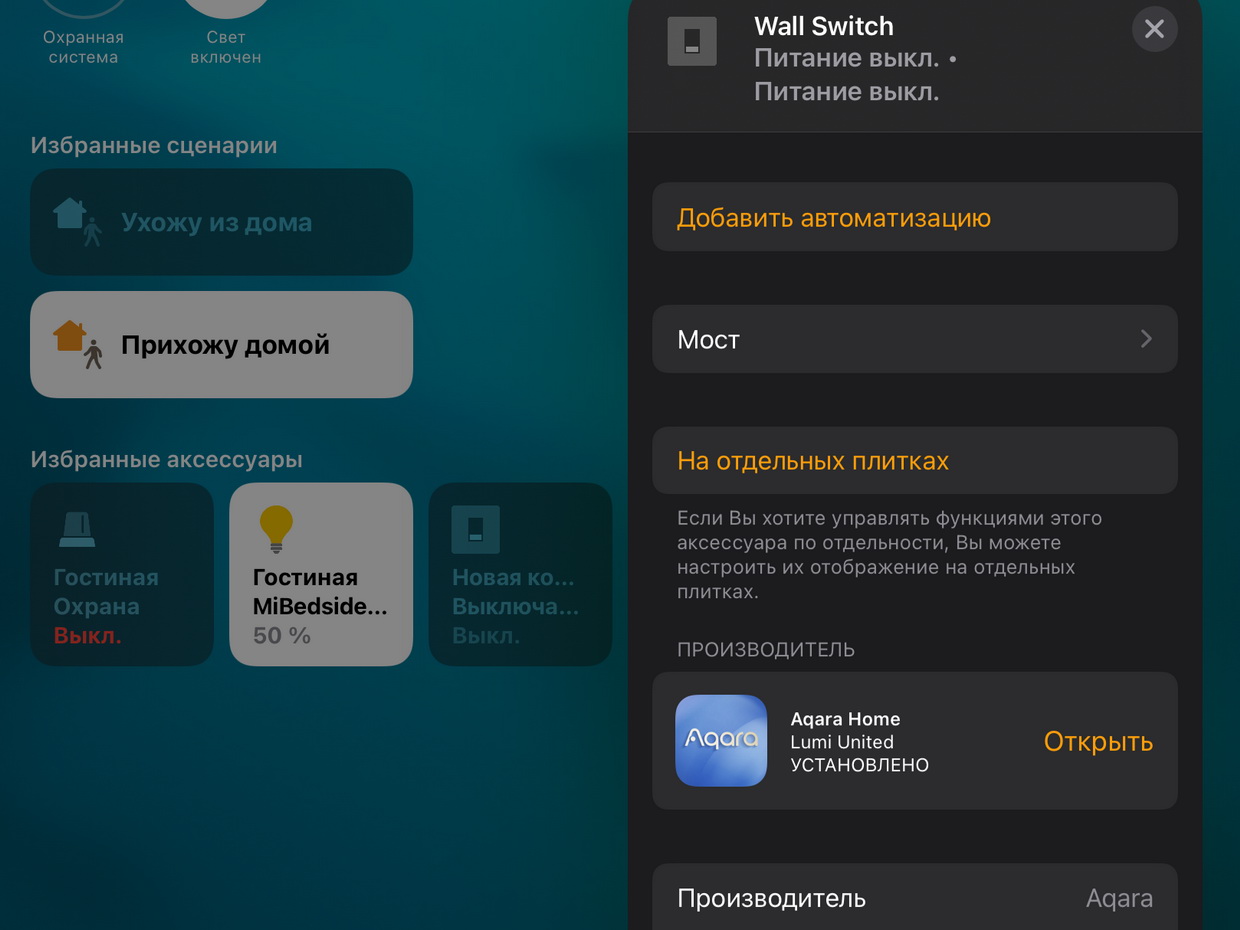

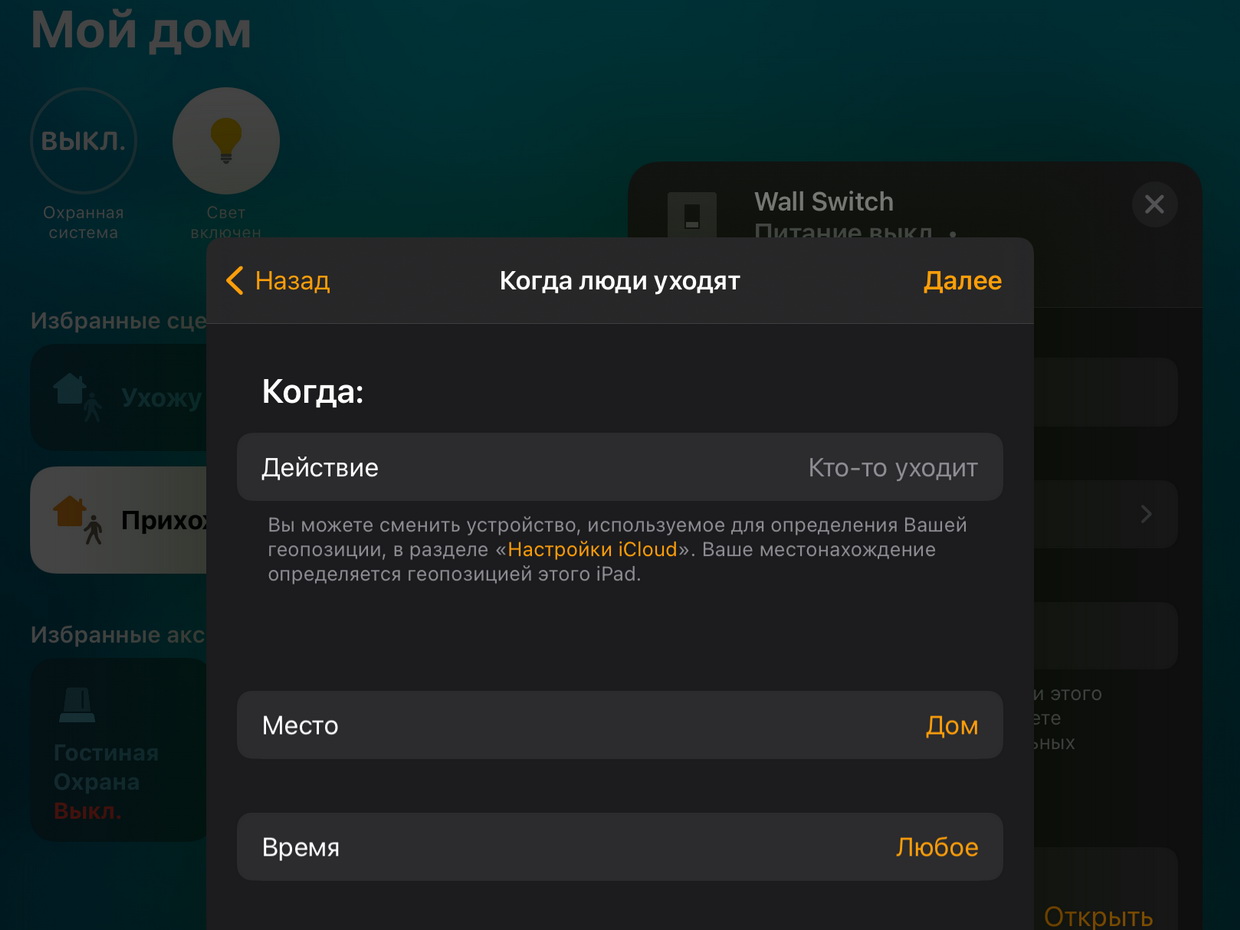

wp-image-1104311wp-image-1104306wp-image-1104309wp-image-1104308wp-image-1104310wp-image-1104307

С центром домашней автоматизации можно отказаться от Aqara Home

Однако, все фирменные программные фишки выключателя с нейтралью останутся за бортом — энергопотребление можно увидеть только в Aqara Home. Кроме того, в приложении «Дом» без упомянутого домашнего центра индицируется только пульт управления светом (стандартная функция).

Разделение на физические и программные реакции так же возможно реализовать только в родном приложении экосистемы, либо с помощью голосового помощника.

Управляем голосом: Алиса, Маруся и Siri

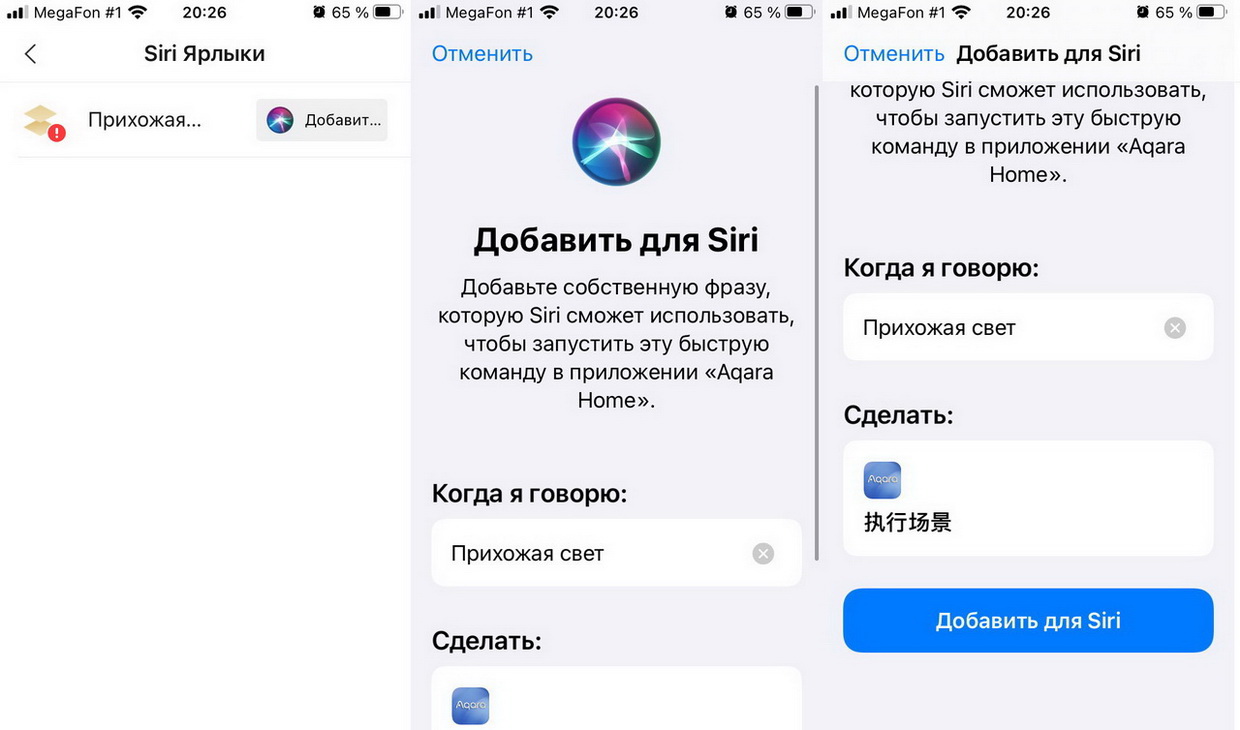

Чтобы научить добавленный в Homekit компонент реагировать на голосовые команды Siri и реализовывать тем самым сложные программные сценарии, потребуется:

1. Создать в приложении Aqara Home -> Сценарий -> «+» в правом верхнем углу необходимую последовательность действий.
2. Активировать переключатель Включить автоматизацию, установив метод запуска.
3. Через иконку Siri в настройках созданного сценария создать управляющую фразу.

После с помощью голосовых команд можно будет использовать Aqara Wall Switch как для управления светом, так и для реализации сложных управляющих цепочек действий. При выключенном экране тоже работает.

C другими голосовыми помощниками устройства линейки Aqara H1 тоже работают (что с нейтралью, что без неё), хотя и требуют предварительной настройки в в приложение Aqara Home.

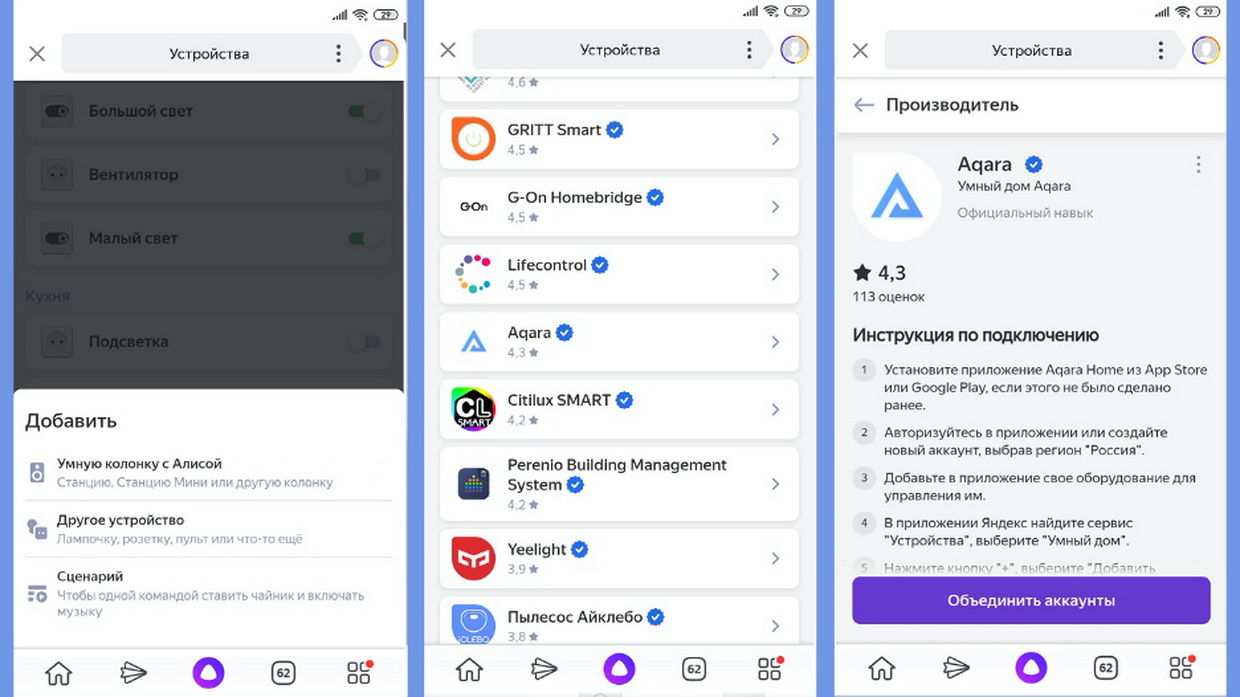

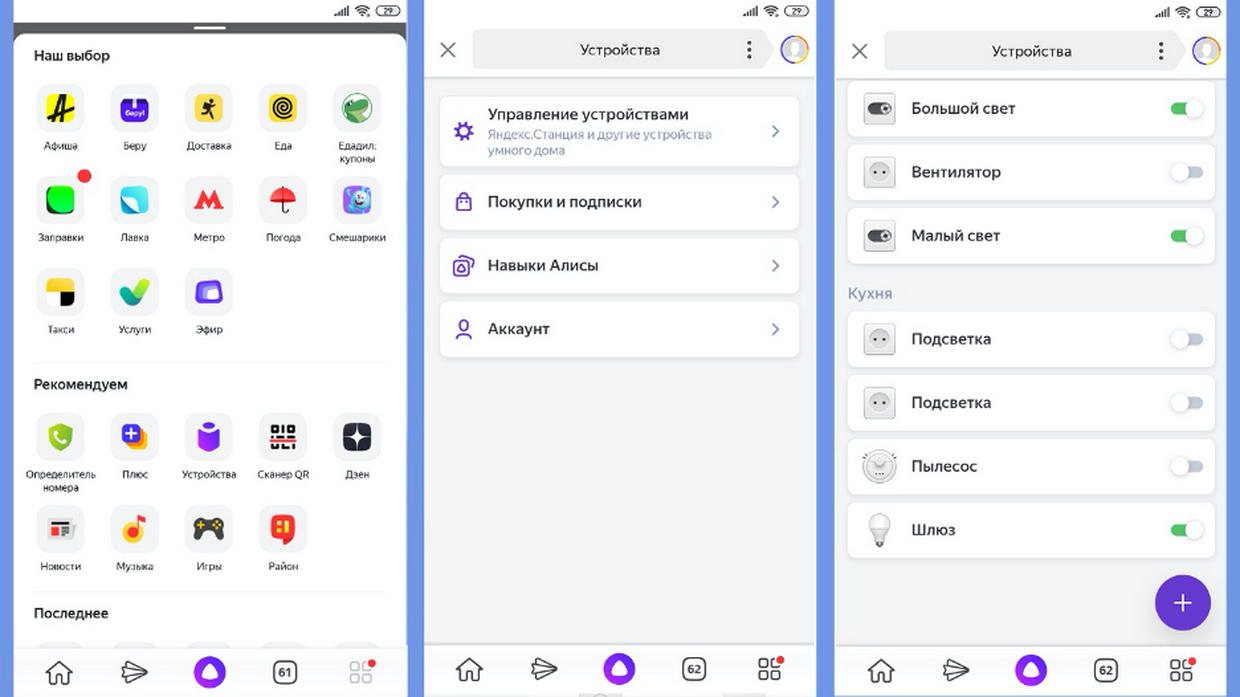

wp-image-1104391wp-image-1104392wp-image-1104393

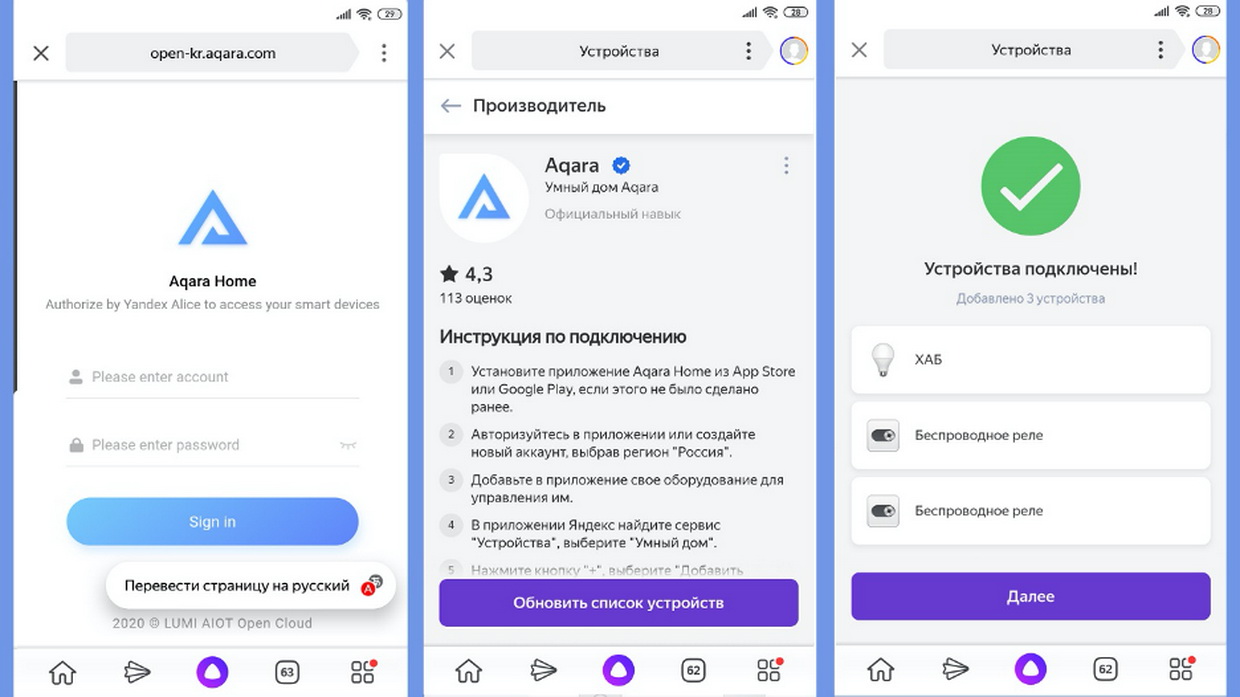

Для Алисы и Маруси потребуется:

1. Установить приложение Яндекс.Браузер, Яндекс или Маруся.
2. Перейти в пункт настроек Мой дом или Умный дом.
3. Найти экосистему Aqara и нужное устройство.
4. Авторизоваться в предложенной форме той же учетной записью, что используется в Aqara Home.
5. Подтвердить подключение, обновить список устройств.

Оба варианта позволяют определять местоположение компонентов, настраивать сценарии автоматизации. Предыдущие настройки в Aqara Home не переносятся.

Управлять можно как голосовыми командами, так и с помощью «визуальных пультов» на странице устройства в рамках списка реализованных команд. Не густо. Зато российские помощники работают с любых устройств, на которых можно запустить веб-версию помощника.

Ответы на главные вопросы

Подытоживая, можно уверенно сказать – новые умные выключатели Aqara с нейтралью стали логичным продолжением линейки Aqara H1 EU и пригодятся в каждом доме. Подумать только:

  • работают даже с маломощными светильниками без шума и мигания;
  • оборудованы защитой от перегрузок и перегрева;
  • позволяют удалённо включать и выключать освещение из любой точки мира;
  • умеют работать в роли беспроводного пульта управления любым элементом умного дома;
  • считают расход электроэнергии и ведут подробную статистику.

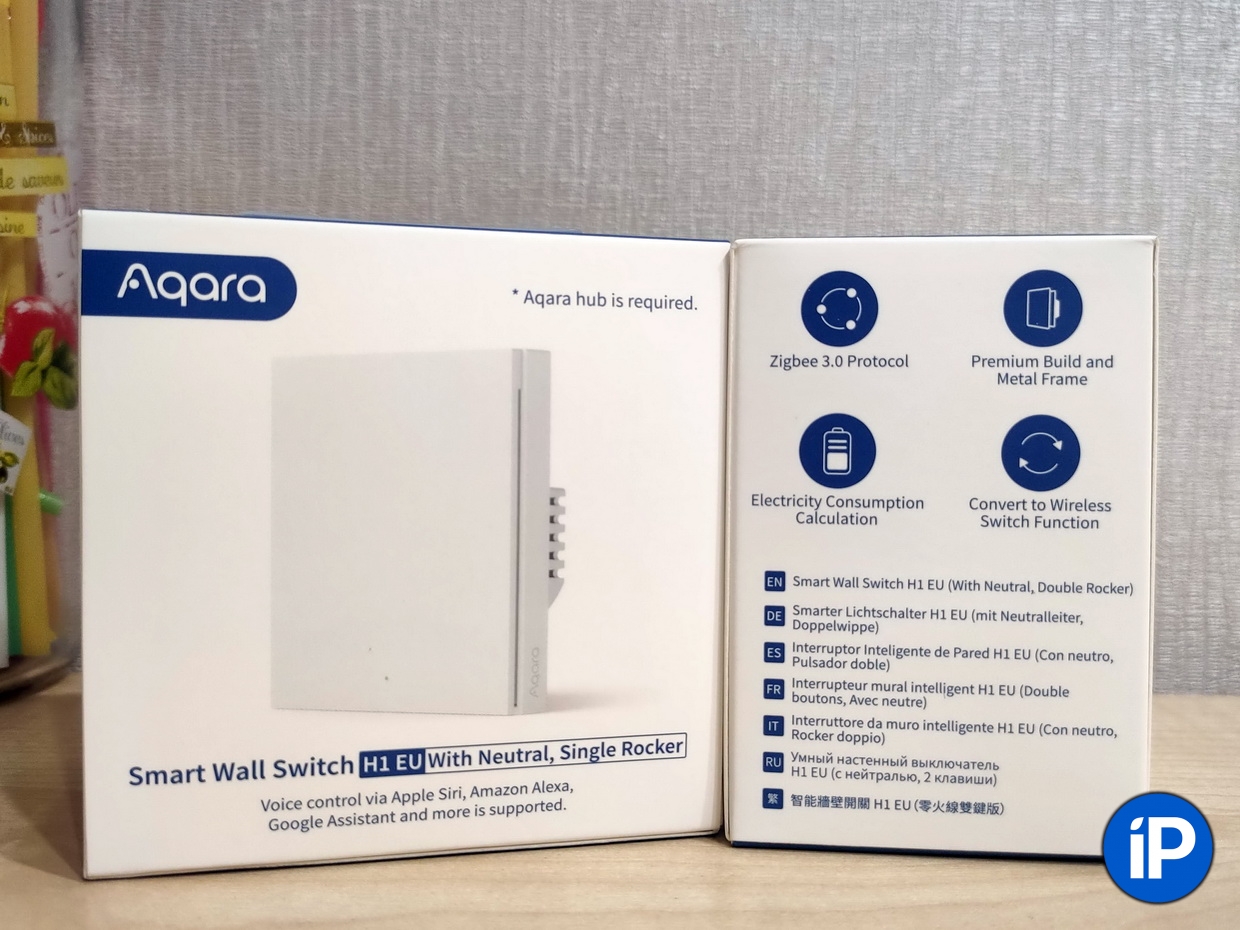

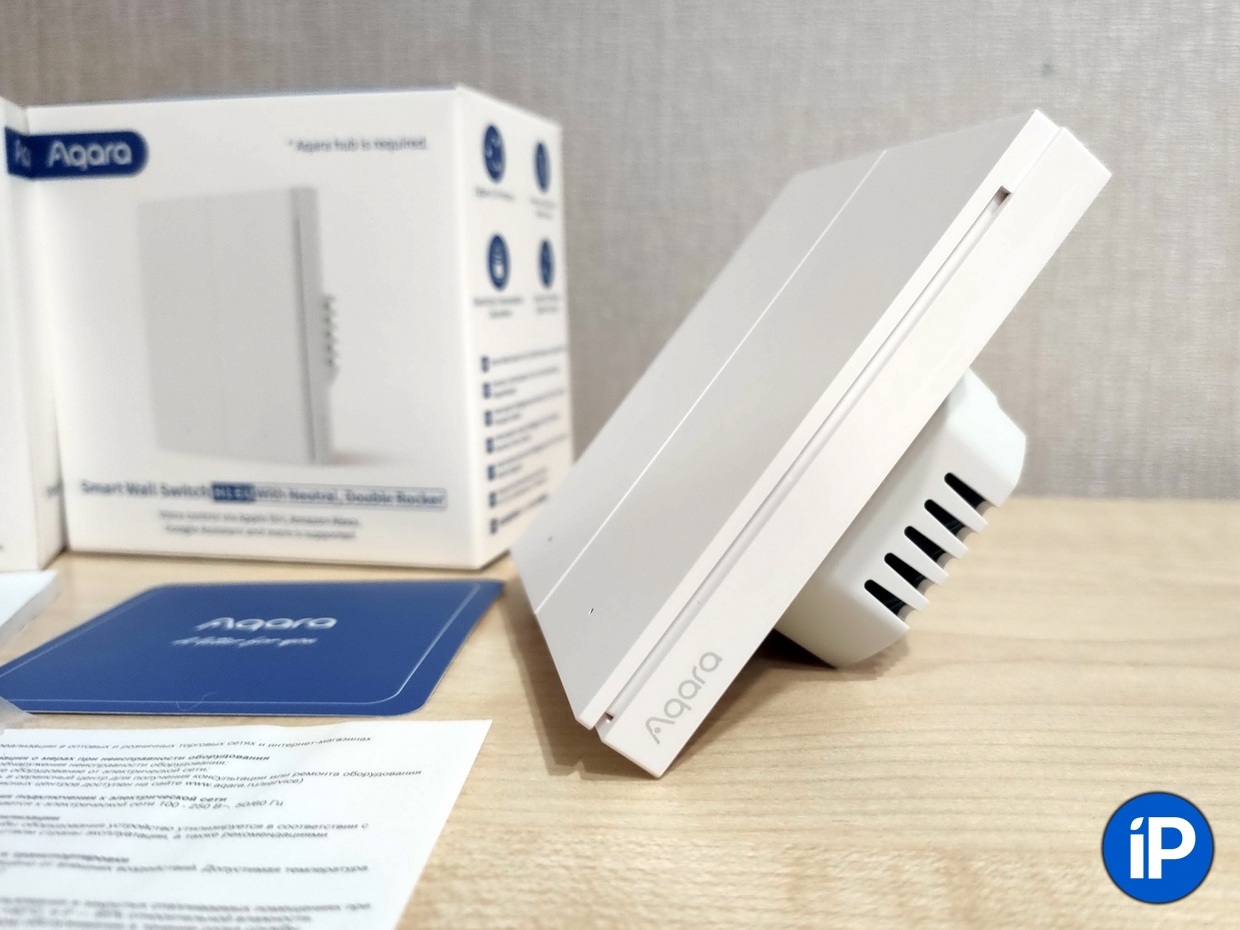

wp-image-1104211wp-image-1104207wp-image-1104212

Но стоит учитывать, что новинка имеет серьезные ограничения. В ряде сценариев придётся ограничиться выключателями без нейтрали: продвинутая модификация не любит частых скачков и отключений электроэнергии. О необходимости более продвинутой проводки тоже забывать не стоит – иногда для того, чтобы провести нейтральный провод к выключателю, требуется устроить немаленький ремонт.

Поэтому в старом фонде их стоит рекомендовать только тем, кто планирует капитальный ремонт и полную смену проводки. Впрочем, эта операция и в новостройках пригодится. Вот тогда-то все домашние выключатели стоит поменять на двухклавишные Aqara H1 EU, чтобы на каждой позиции иметь максимум простора для творчества.

Кстати, а электросети в вашем жильё готовы к установке выключателей с нейтралью?

Официальную продукцию Aqara можно приобрести в интернет-магазине Aqara.ru и у официальных партнёров: М.Видео, Эльдорадо, DNS, Связной, Ситилинк, Технопарк, МегаФон, Mi-shop.com, ОНЛАЙНТРЕЙД, 4TREND.
