Простенький аксессуар Lightning-to-3.5мм Audio оказался с «двойным» дном.
Каким образом цифровой звук в переходнике из комплекта iPhone 7/Plus превращается в аналоговый? Без ЦАПа не обойтись. Вьетнамские ремонтники разрезали аксессуар и нашли под оплеткой подтверждение теории – чип с маркировкой 338S00140/A0MU1621/TW неизвестного производителя.
Cirrus Logic (выпускают ЦАПы для айфонов) и Dialog Semiconductor (контроллеры питания интегральных схем) заявили, что догадываются о происхождении чипа, но уточнить отказались.

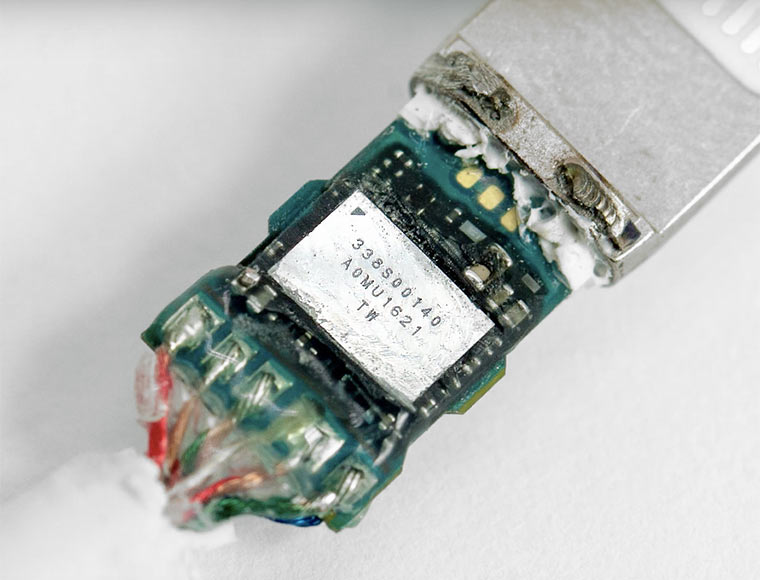

Индекс TW намекает на Тайвань, где расположены фабрики ряда партнеров Apple по электронным комплектующим. Вполне возможно, что неизвестный чип – это крошка с большого пирога, которую Apple отдала на тестовое съедение новому поставщику. Например, Vanguard Semiconductor.

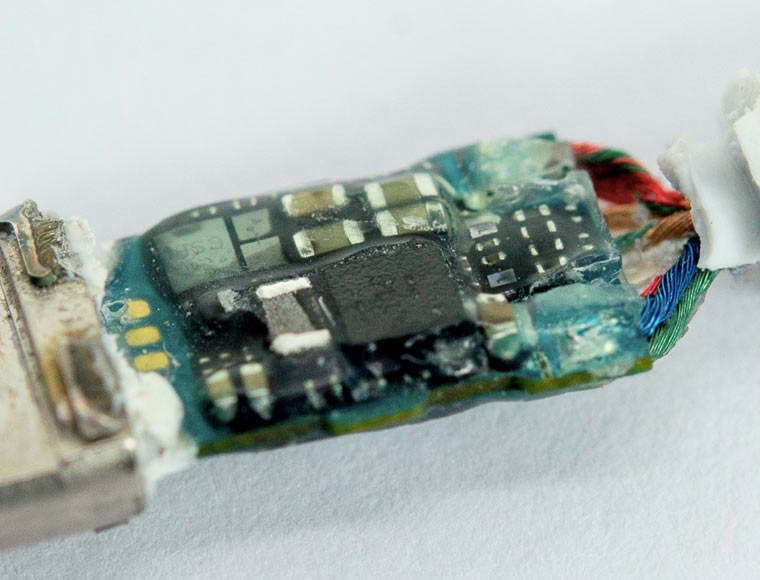

На обратной стороне платы аудио-переходника видна схема микрокомпьютера, который анализирует подключение iOS-устройства к источнику звука (питания – в случае полноценного кабеля), динамически перераспределяет контакты и управляет напряжением.
Процесс разборки показан на видео (включите субтитры). Как бонус вьетнамцы сняли оплетку с зарядного кабеля из комплекта и сравнили внутренности с 3.5-мм переходником. [tinhte.vn]
