iFixit разобрали iPad Air. Еще одна «неприступная крепость» от Apple

iPad Air поступил в продажу лишь вчера, но в iFixit не стали терять времени даром и крайне оперативно препарировали новый планшет от Apple. Специалисты разобрали устройство до последнего винтика и нашли множество отличий от предыдущего поколения 9,7-дюймового планшета. Теперь iPad больше походит на подросший iPad mini.

Внешний осмотр устройства привел к обнаружению не одного, а двух микрофонов. Использовать iPad Air для общения по Skype будет еще удобнее. Клавиши регулировки громкости теперь расположены не единой «лодочкой», а разделены. Снизу, по данным iFixit, расположились два стереодинамика. В остальном планшет изменился ровно так, как мы и ожидали. Внешне он представляет из себя большой iPad mini.

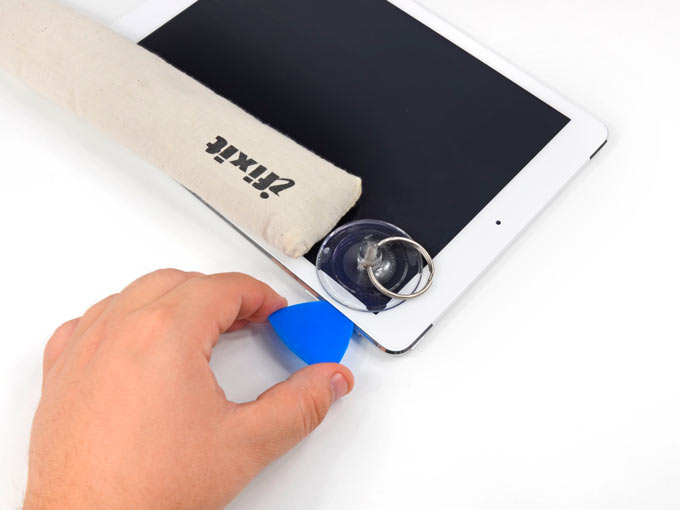

Но перейдем к вскрытию планшета. Лицевая панель традиционно закреплена изрядным количеством клея. Снять ее без опыта и специальных приспособлений будет крайне затруднительно и чревато весьма неприятными последствиями. После отделения фронтальной панели с защитным стеклом, наступает очередь самого дисплея, под которым спрятались все остальные компоненты.

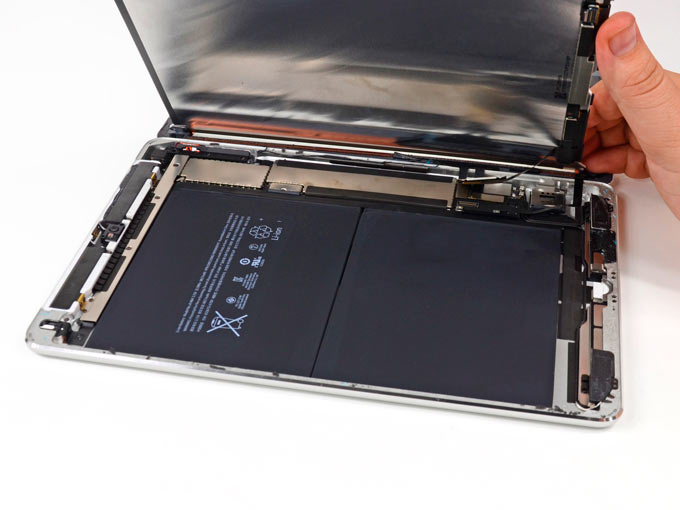

Аккумулятор iPad Air занимает львиную долю внутреннего пространства и состоит из двух ячеек. Еще раз можно убедиться во мнении, что изобретение менее габаритного источника питания способно сотворить настоящую революцию в производстве портативных устройств. Но оставим лирику в стороне. Аккумулятор iPad 4 состоял из трех ячеек и имел большую емкость: 43 Вт⋅ч против 32,9 Вт⋅ч в iPad Air. Как можно судить по первым обзорам планшета, на время автономной работы это едва ли повлияло. Также обратим внимание, что батарея почти намертво приклеена к корпусу.

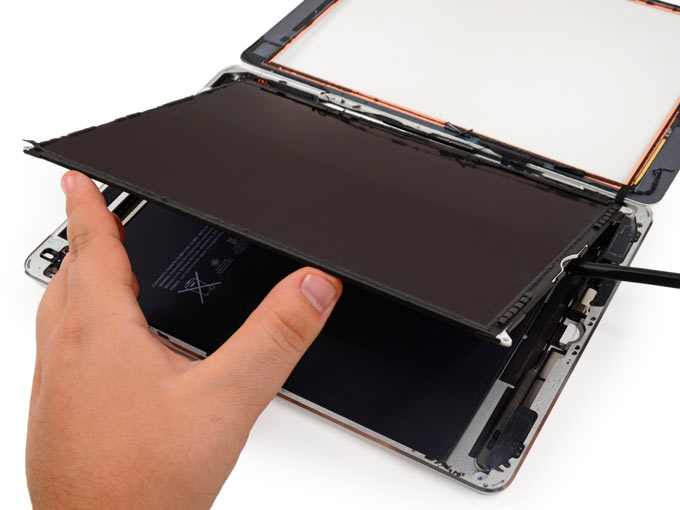

Извлеченный дисплей оказался производства LG и имеет модельный номер LP097QX2. Его единственным отличием от аналога из предыдущей модели является уменьшенная на 20% толщина. Независимость дисплея от защитного стекла является большим плюсом при ремонте устройства, вот только оторвать фронтальную панель от этого не легче.

Компоновка деталей внутри похудевшего корпуса еще раз наводит на мысль, что Apple просто увеличила в размерах стандартный iPad mini. К кнопке Home подключена довольно необычная плата, которая могла бы стать основой Touch ID, но в Apple приберегли данную функцию для будущих поколений устройства. В iPad Air изменился формат сим-карты. Теперь это нано-сим, как и в двух последних iPhone.

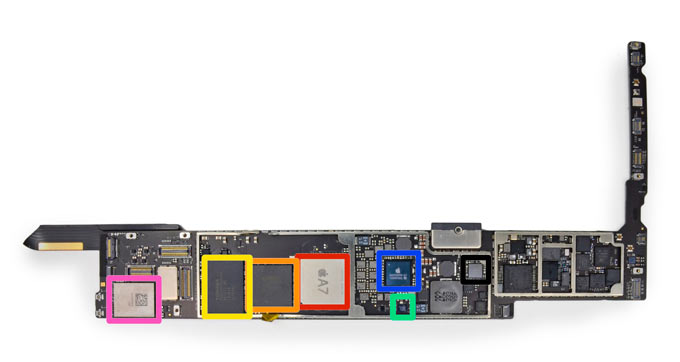

Наконец, пришло время аппаратной части. Что же стоит за впечатляющей производительностью iPad Air и столь солидным временем автономной работы? Прежде всего, процессор А7 с несколько измененной маркировкой (APL5698) относительно версии для iPhone 5s (APL0698). Тут же стандартный гигабайт оперативной памяти производства Elpida. За встроенный накопитель отвечает Toshiba. Сопроцессор М7 сохранил производителя в лице NXP. За Wi-Fi в устройстве отвечают чипы производства Broadcom, а за LTE – Qualcomm. Не удивительно, что последняя предпочла расстаться с вице-президентом, чем испортить отношения с Apple.

Но вернемся к Wi-Fi. В iPad Air две антенны с поддержкой технологии MIMO. Это позволяет увеличить скорость передачи данных по беспроводному протоколу в два раза относительно предшественника. И никакого 802.11ас. Стандартная 1,2 мегапиксельная камера FaceTime, похоже, осталась без изменений. Основная камера та же: 5 мегапикселей.

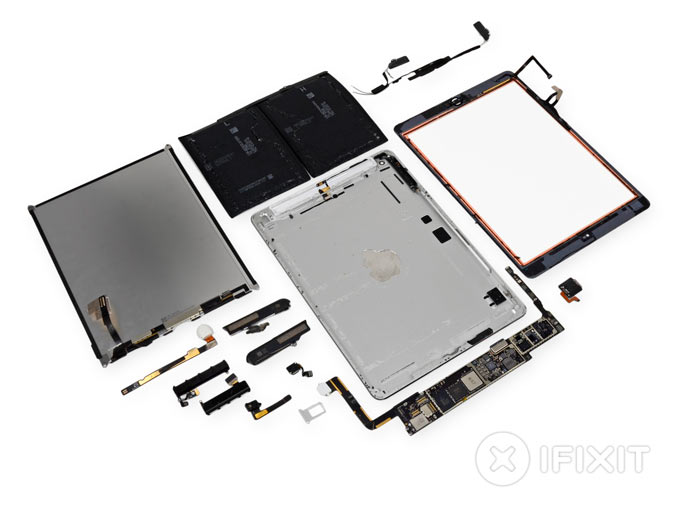

Ремонтопригодность iPad Air в iFixit оценили в 2 балла из 10. Причиной тому стал объем клея, используемого для крепления защитного стекла. Просто так разобрать новый планшет, не обладая опытом и специальными инструментами, у большинства людей не выйдет. Такова плата за уменьшенные габариты устройства в новом шедевре инженерной мысли из Купертино. [iFixit]
