Технология будущего. Зачем нужен LiDAR, который появился в iPad Pro

Павел avatar | 23
FavoriteLoading В закладки
Технология будущего. Зачем нужен LiDAR, который появился в iPad Pro

Судя по анализу железа нового iPad Pro, его главная особенность – это новый датчик расстояния LiDAR.

Apple говорит, что NASA отправит с ним людей на Марс, а многие думают, что это прокачанный Face ID. Но многие пока не понимают, как его будут использовать разработчики.

Мы разобрались, в каких индустриях лидар используют прямо сейчас, чем его датчик отличается от чёлки в iPhone, и кому на самом деле нужна эта новая версия планшета.

Спойлер: произошла революция.

Как работает обычный лидар

Слева видно, как сенсор составляет 3D карту вокруг себя, а справа – как он улавливает луч от поверхности. Источники: раз, два

По принципу работы радар и лидар отличаются только в источнике энергии, которым они измеряют величины. В первом это радио-волны, во втором лазер. Чаще всего инфракрасный, невидимый человеком.

Название LiDAR идёт от аббревиатуры light detection and ranging, на русском как «обнаружение и определение дальности через свет»

Простейшая система работы такая:

    1. Излучатель бьёт лазером со скоростью света
    2. Ресивер получает его обратно
    3. Компьютер рассчитывает время возвращения луча
    4. Формируется информация о расстоянии до объекта

Скорость света – величина неизменная, она всегда одинакова. Считывая разницу в скорости возвращения луча, можно составить глубинную 3D-карту местности, улицы или комнаты. Масштаб и точность такой карты зависит от размера датчиков, количества лучей, их яркости и множества других факторов.

Например, вот здесь можно пощупать информацию, которая получается на выходе сенсора для автомобилей OS1 от компании OUSTER.

Действие дальнобойного автомобильного датчика OUSTER OS2

NASA составила огромный список того, что умеют лидеры разного типа.

В зависимости от размера и точности сенсора, можно получить следующие данные:

  • Дальность и высоту
  • Температуру
  • Диффузию и плотность газа
  • Степень облачности
  • Скорость ветра
  • Форму и размер ландшафта
  • Высоту и плотность лесов
  • Шероховатость морской поверхности
  • Излучатели отличаются размерами, мощностью, типом лучей, их количеством, статичностью и многим другим. Их цепляют на спутники, самолёты, дроны и автомобили.

    Учитывая, сколько материала можно собрать и обработать, становится понятно, что лидар может быть полезен в десятке разных областей. Пройдёмся по некоторым.

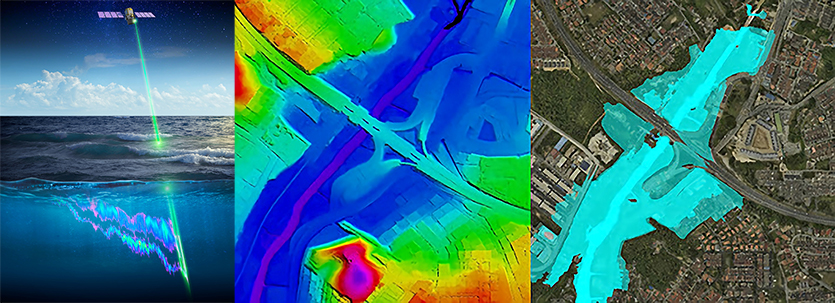

    Технологию применяют в автопилотах, космосе и земледелии

    С помощью сенсора можно предположить, какую область зальёт при наводнении

    Все сканеры работают за счёт лучей, но площадь покрытия зависит от их количества. Это может был один лазер, который сканирует плотность газа, или полоса, которая формирует карту глубины двухмерной территории, как на примере выше.

    В третьем виде излучатель бьёт квадратным полем, как это сделано в iPad Pro, и формирует объёмный отпечаток помещения, здания, метеорита и так далее.

    Самоуправляемые машины выглядят самым очевидным применением для LiDAR. Почти каждая компания внедряет их по несколько штук за раз в свои проекты.

    С другой стороны, Элон Маск год назад агрессивно противился им и сказал, что распознавание объектов эффективнее. Директор ИИ в Tesla Андрей Карпати считает лидар ненадёжным “костылём” по той же причине.

    Анализ биосферы проводят датчиками повсеместно. У NASA есть список миссий с отчётами по ним. В них исследуют состояние озонового слоя, ищут связь выбросов и климата и изучают экосистему. Для последнего иногда даже задействуют спутники.

    Но в основном в самолёты или дроны встраивают лазеры с приёмником, которые как валик с краской накрывают территорию под собой. А учёные на базе этих данных строят карты материалов и грунта.

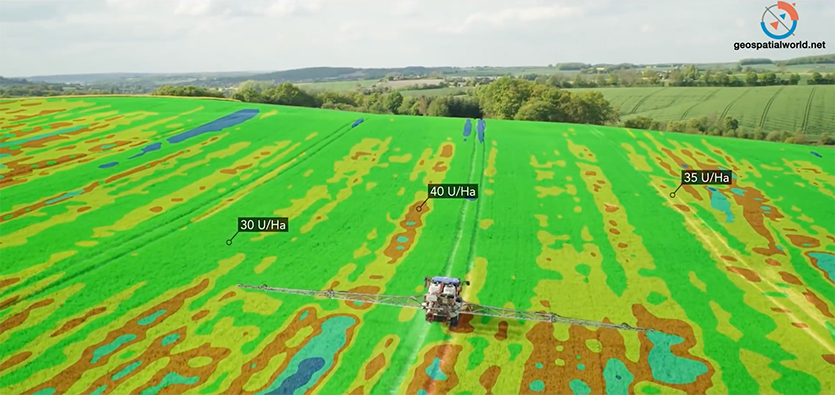

    Агрикультура и городское планирование занимают первое место по применению LiDAR. Анализ земли и воздуха помогает выбрать места для плодородных полей – такие, чтобы избежать оползней и загрязнённого воздуха.

    LiDAR не умеет делать то, что может Face ID. И наоборот

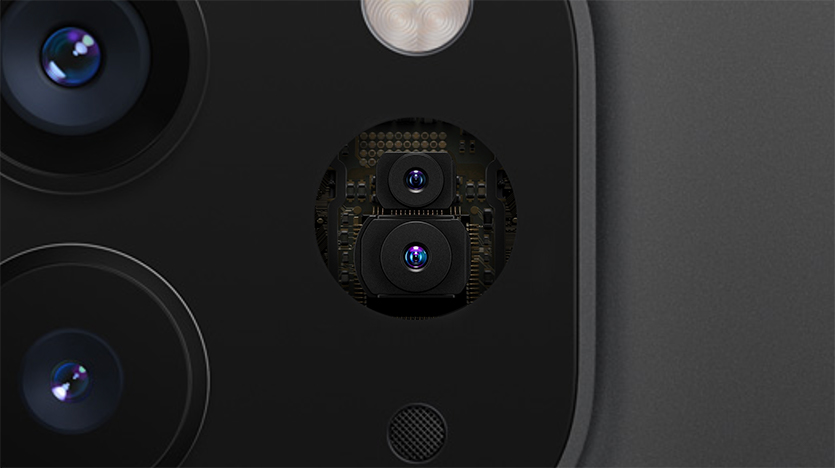

    Разобрались, что LiDAR стреляет лазером из дронов, самолётов и спутников. В iPad Pro это работает по тому же принципу, но на “минималках”.

    В iPad Pro стоит не один луч, а 1152 штук в шахматном порядке.

    Расчёт сделал так. Судя по изображению в обзоре, айпэд выпускает лазеры в 9 секторов. В каждом по 8 точек на ряд, который дублируется по диагонали. Получаем 8*8*2*9=1152.

    Лучи крупнее в диаметре и намного дальше друг от друга, чем в Face ID. Из-за этого планшет технически не сможет составить точную карту глубины, потому что не считывает волосы и даже крупные детали, например уши.

    Вот почему портретного режима в нём нет.

    Зато у LiDAR шире покрытие. В отличие от Face ID, работает это приблизительно так:

      1. Излучатель бьёт дальше крупными точками
      2. «Приёмник» их ловит
      3. Процессор A12Z собирает из отметок полигоны
      4. Из полигонов под разными углами составляется карта

    В итоге получается цифровой отпечаток помещения, а не вашего лица. Просто инженеры масштабировали проектор для других целей.

    Точный сенсор айпэда нужен везде. Развлечениям и образованию особенно

    Пока система стоит в сравнительно непопулярном устройстве, ей мало кто будет пользоваться. Вот только парк AR-устройств уже огромный, компания зря время не теряли.

    Всё те же люди продолжат использовать AR-приложения, просто чаще. Раньше текстуры прыгали друг на друга, а положение объектов неудачно отслеживалось.

    Теперь этой проблемы нет благодаря LiDAR, и некоторые индустрии могут с большей охотой подрубать сканер. Например:

      1. Студенты и профессоры с приложением по анатомии
      2. Дизайнеры квартир с быстрым составлением плана
      3. Ритейлеры, вроде IKEA, которые удобно покажут свои товары
      4. Музеи смогут рендерить в AR скульптуры, а не только картины

    Это та часть, которая хоть как-то активна в дополненной реальности. Скорее всего, теперь к ней увереннее подключатся спорт и бьюти-сфера.

    Apple такая же технологичная компания, как и все остальные. Бывает, что инновации не заходят в массы, как это было с 3D Touch, и их постепенно выпилывают. Но мне кажется, что LiDAR за следующие десятилетие взлетит до ключевой технологии.

    В ближайшие годы сканер рискует стать стандартом из-за AR

    Если у вас iPhone 7 или новее, откройте сайт Apple и активируйте режим дополненной реальности, например с iPad или MacBook Pro.


За последние пару крупных апдейтов iOS функцию так прокачали, что смартфон уже не греется, когда дополняет окружение. Отслеживание позиции тоже стало лучше, а с лидаром объекты будут буквально прилипать к сетке, которую айфон построит в реальном времени.

    Этот опыт будет идеальным, чтобы люди начали включать игры и приложения не на один раз рад интереса, а пользовались ими постоянно.

    А там и до звонков по FaceTime в стиле Звёздных Войн недалеко. Взгляните, к примеру, научились заменять на искусственный в iOS 13.

    Дополненная реальность уже здесь, и у неё нет финала

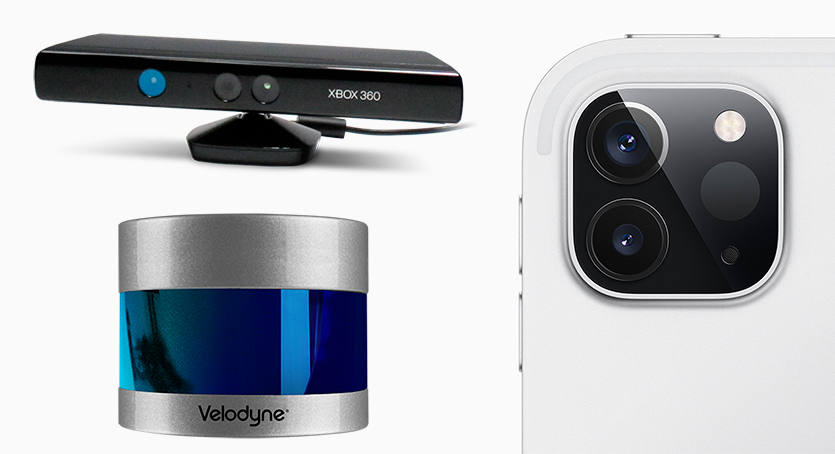

    То, что раньше было неудачным Kinect для XBOX, переродилось в киллер-фичу iOS

    Пока я искал информацию для материала, заметил одну вещь. Большинство заголовков о развитии лидаров вышли в последние два года, и в основном в 2019-м. Видно, что индустрия плотно развивается, в ней около десятка конкурентов, и впереди много лет прогресса.

    Всё потому что AR настолько среди нас, что мы пропустили переломный момент.

    Бесконечные маски в Инстаграме, перебрасывающие сразу на сайт QR-метки, грядущие уведомления об опасных контактах от коллаборации Apple | Google.

    В общем, реальности смешиваются и, как это бывает с прогрессом, незаметно для его участников. LiDAR может станет ступенью для осязания всего процесса.

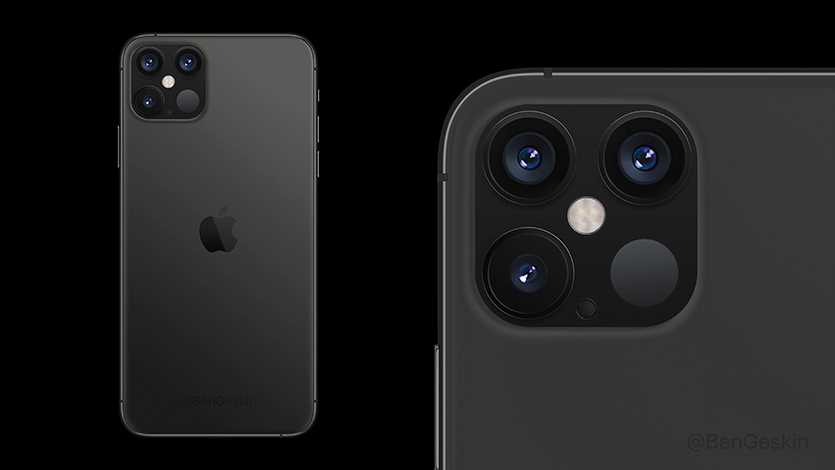

    Ходит много слухов о том, что грядущие iPhone 12 Pro тоже оснастят таким сенсором. С учётом потенциала и места для улучшения технологии, легко верю в то, что Apple лучше нас понимает важность лидара, а для использования AR сканер станет критичным параметром.

    В тему: Apple представила iPhone 12 Pro и iPhone 12 Pro Max. Что нового
