Как за 500 рублей сделать лампу-стерилизатор для дома

Медицинское оборудование в России всегда было в дефиците, а во время самоизоляции из-за эпидемии стало совсем туго. Но разве это проблема?

Настоящий гик соберет стерилизатор за копейки и пару часов, используя запчасти из ближайшего хозмага.

Вентиляторы от старого ПК тоже пойдут в дело.

ВНИМАНИЕ: при работе любых стерилизаторов люди должны покинуть обрабатываемое помещение — возможны ожоги слизистых оболочек и кожи. После обработки необходимо тщательно проветрить.

Бактерицидные лампы

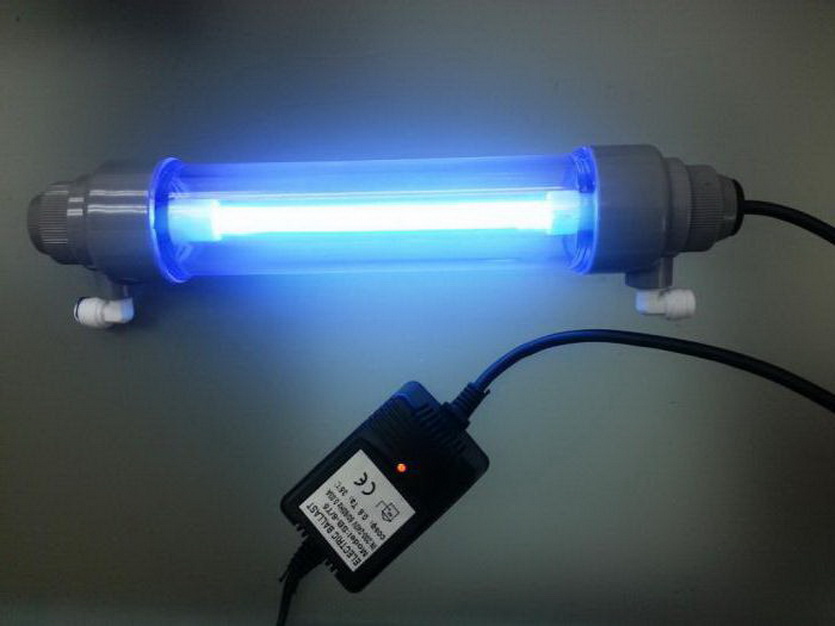

Компактная маломощная бактерицидная лампа

Существует несколько типов стерилизаторов, среди которых наибольшее распространение для обработки помещений получили так называемые «кварцевые» и «бактерицидные» лампы.

В основе каждой из них лежит ртутная люминисцентная лампа, излучающая свет ультрафиолетового спектра, которая заключена в оболочку из кварцевого стекла или специальной керамики.

Сам по себе ультрафиолет убивает микрофлору и разнообразные организмы. Однако, при излучении УФ-спектра высокой мощности на определенных длинах волн может происходить озонирование — превращение кислорода в озон.

Озон является сильнейшим окислителем и только он гарантированно борется с любой микрофлорой, включая вирусы. Однако, он крайне вреден для человека и животных.

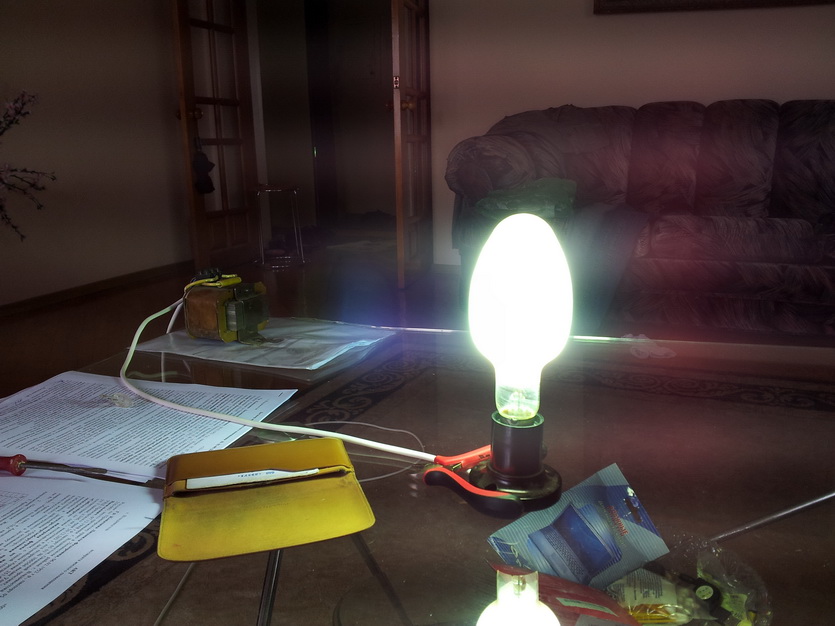

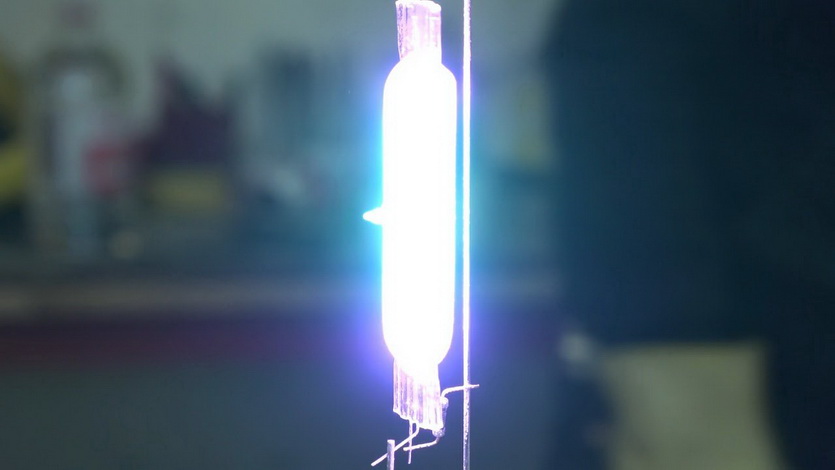

С правильным светофильтром работа ультрафиолетовой лампы выглядит так

Внутренняя поверхность оболочки может покрываться дополнительным покрытием, от которого во многом зависят свойства лампы и её применение.

Именно благодаря им ультрафиолетовые лампы могут быть

  • озоновыми (фактически слабый озонатор) — излучают жесткий УФ-спектр, запускающий образование озона из кислорода, содержащегося в воздухе,
  • безозоновыми — на колбе такого прибора нанесено специальное покрытие, пропускающее более «мягкие» УФ-волны, под действием которых озон вырабатывается в малых количествах.

По параметрам функционирования лампы могут быть

  • открытыми — от ультрафиолетового излучения здесь ничто не защищает и оно рассеивается по всему помещению
  • закрытыми (рециркуляционными) — обрабатываются определенные объекты либо воздух, засасываемый внутрь прибора.

ВНИМАНИЕ: при работе любой лампы с выделением озона важно как можно чаще подвергать проветриванию помещение.

Как добыть бактерицидную лампу?

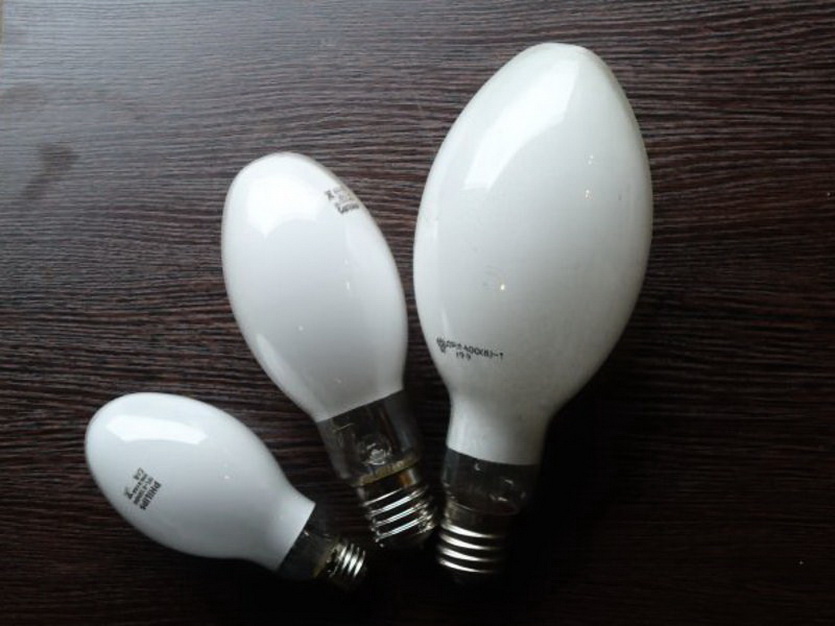

Стандартные ДРЛ-лампы из российской розницы

Для этого понадобится дуговая ртутная лампочка (ДРЛ) мощностью не менее 125 ватт любого производителя, применяемая для внешнего и промышленного освещения.

ДРЛ (Дуговая Ртутная Люминесцентная) — двух-, трёх- или четырёхэлектродная газоразрядная лампа, в которой для освещения используется горение электрической дуги между электродами в атмосфере, насыщенной парами ртути.

Ее необходимо обернуть тканью, после чего аккуратно расколоть колбу ударом молотка. Так же можно аккуратно зажать в тисках или разрезать с помощью дремеля.

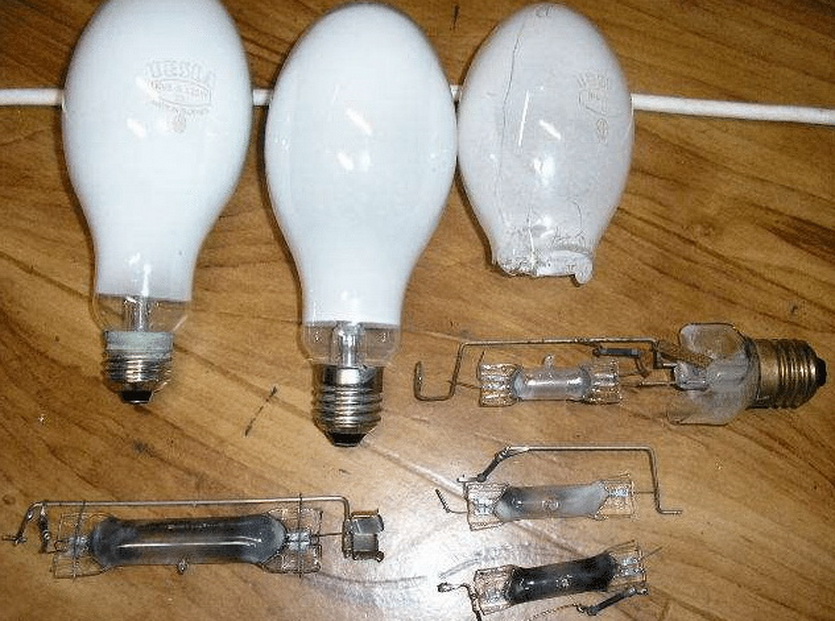

Пошаговый результат процесса извлечения ртутной колбы на цоколе

При этом нужно постараться, чтобы внутренняя излучающая трубка не была повреждена — внешняя оболочка необходима только для корректировки спектра (в том числе для ликвидации жесткого излучения, активно производящего озон).

ВНИМАНИЕ: Разбивать лампу необходимо вне жилых помещений! Внутренняя колба содержит ртуть! Не выбрасывать лампы и их отходы — они подлежат утилизации в специализированных центрах

После нужно аккуратно извлечь из ткани цоколь со стеклянной трубкой, вытряхнуть в ту же ткань осколки и отложить в сторону. Все дальнейшие операции будут проводиться только с колбой на цоколе.

Строим сами УФ-лампу

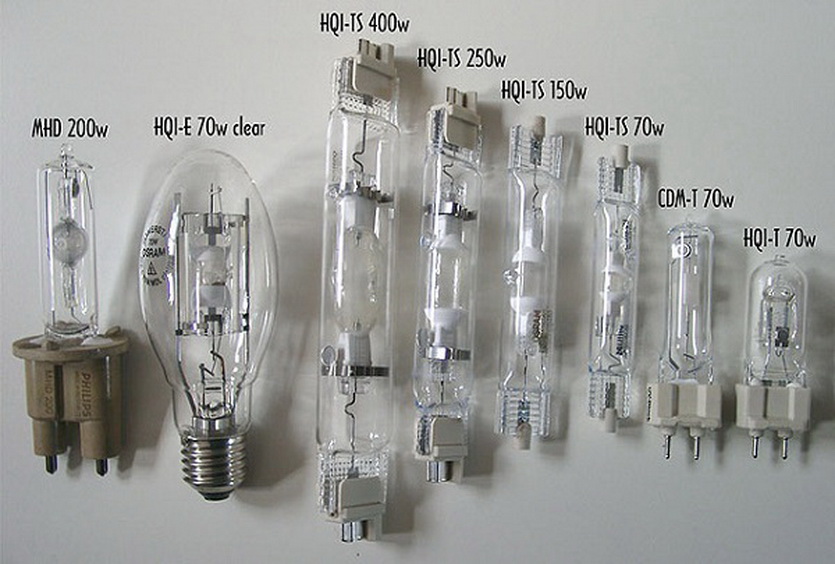

Ртутные источники УФ-излучения различных типов

ВАЖНО: При горении лампа сильно нагревается. Это требует использования в световых приборах с дуговыми ртутными лампами термостойких проводов, предъявляет серьёзные требования к качеству контактов патронов.

Для самоделки нам потребуются самые простые комплектующие. К примеру:

1. Лампа ДРЛ OSRAM 160 Вт (E40): от 300 рублей (1 шт)

2. Патрон E40 керамический: от 20 рублей (2 шт)

3. Лампа накаливания 500 Вт (E40): от 300 рублей (1 шт)

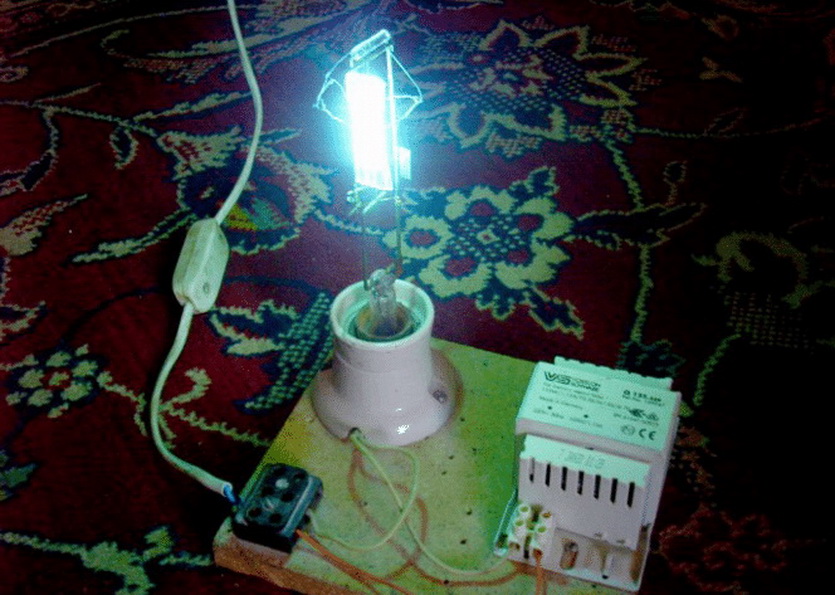

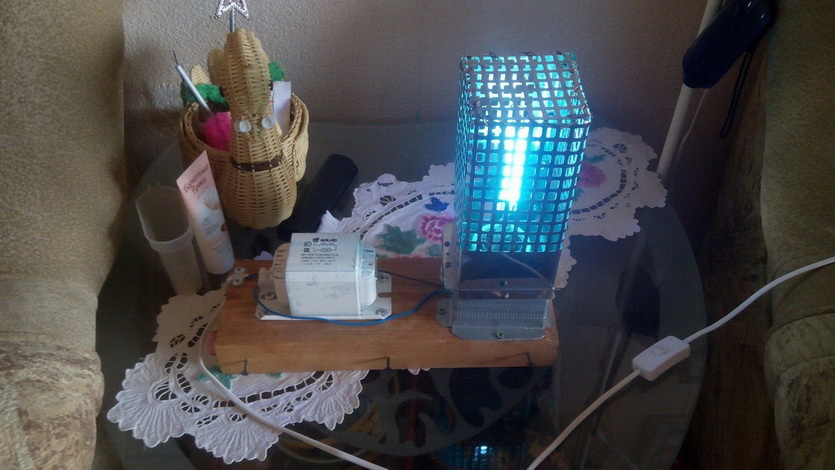

Цоколь, лампа, дроссель на простейшем основании

Сначала закрепляем патроны на надежном основании, или простейшем настольном светильнике не из пластика или ткани.

Один из патронов, предназначенный для обычной лампы накаливания, можно заменить на родной дроссель для ДРЛ-лампы. Будет дороже, но надежнее и проще в какой-то степени.

Патрон для лампы накаливания нужно подключить параллельно патрону для лампы ДРЛ [если слово «параллельное подключение» не понятно, лучше пройти мимо этого материала и купить готовый прибор].

Ртутная лампа требует стабилизированный ток, который даёт пусковой дроссель. Но его стоимость даже на вторичном рынке балансирует от 200 до 800 рублей, что сразу повышает стоимость сборки.

После возводим вокруг защитный каркас из подходящих материалов (по ситуации и конструкции): можно вырезать большие отверстия в «мертвом» блоке питания от ПК, все что угодно, лишь бы немного оградить ртутную лампу от внешних воздействий.

Следующий пункт плана — получить начинку лампы по предыдущему пункту статьи. После достаточно вставить её в патрон и подключить к сети.

Превращаем УФ-лампу в закрытый озонатор

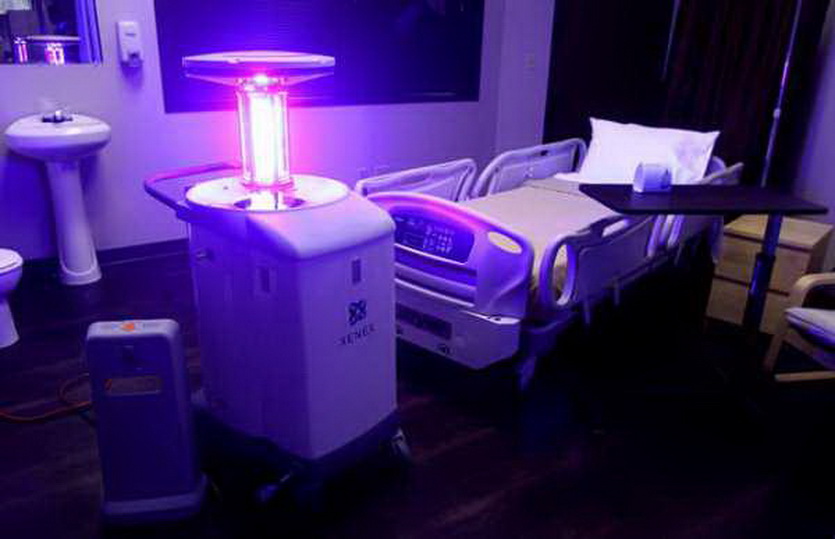

Открытая ртутная бактерицидная лампа

Устройство из открытого в закрытый озонатор закрытого типа, основным «поражающим фактором» которого станет озон, который будет обеззараживать как сам воздух, так и все, до чего сможет дотянуться.

Для обработки потребуется чуть больше времени, но

  • озон убивает бактерии, вирусы, плесень и самые стойкие микроорганизмы,
  • озон — газ, поэтому будет происходить обработка даже скрытых от прямого излучения уголков,
  • озон имеет специфический запах и проще распознать включенное устройство,
  • озон менее агрессивно «съедает» краску с обрабатываемых поверхностей.

Для создания закрытого озонатора потребуется поместить лампу в металлический корпус с вентиляционными решетками.


Добавь вентиляторы, убери отверстия – получится закрытая система обработки воздуха

Лучше всего — небольшой корпус от гаджета или компьютера с удалением лампы от стенок хотя бы на 10 сантиметров. Монтаж в таком случае необходимо проводить термостойкими материалами (провода и колодки — тоже).

С противоположных сторон потребуется сделать вырезы и установить сантехнические или компьютерные вентиляторы, предварительно выведя их питание наружу. Один вентилятор должен «засасывать» воздух, второй — выводить его наружу после обработки лампой.

Можно включать: 10-20 минут хватит для полной обработки комнаты на 20 квадратных метров.

Стоит ли тратить время?

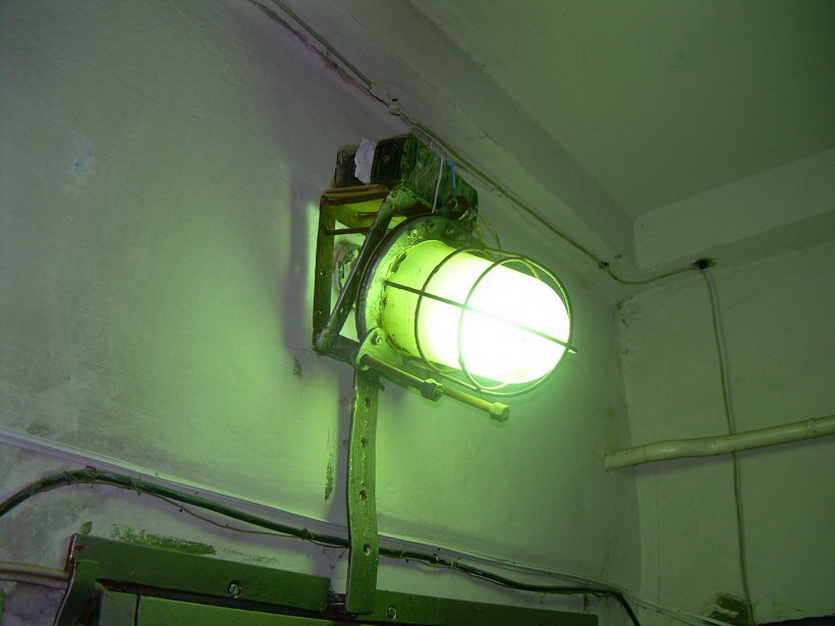

ДРЛ-лампа на обычном месте работы

Кроме экономии средств и возможности занять чем-то руки, данный вариант не имеет никаких преимуществ перед множеством готовых вариантов.

Однако, подходящие ДРЛ- или ДРВ-лампы можно найти в любом строительном магазине, да и в небольших хозмагах они встречаются.

Тем не менее, стоит поискать что-то более приличное в аккуратном корпусе заводской сборки.

На AliExpress таких устройств огромное количество, часто стерилизаторы оттуда перепродают на «Авито» и «Юле».


Качество свечения ДРЛ низкое, можно найти списанную бесплатно

Если интересно, можно посмотреть варианты в нашем прошлом материале — здесь найдутся и устройства, и сценарии их применения с комментариями.
