Что такое «Железный купол»

Несмотря на обманчивое название, никакого физического или даже виртуального «купола», закрывающего от ракетных и артиллерийских ударов всю страну, система не формирует.

В сущности «Железный купол» – это отдельные ракетные пусковые установки, размещённые в некоторых районах Израиля. То есть, если совсем просто – это ракеты, сбивающие другие ракеты.

Из чего состоит «Железный купол»

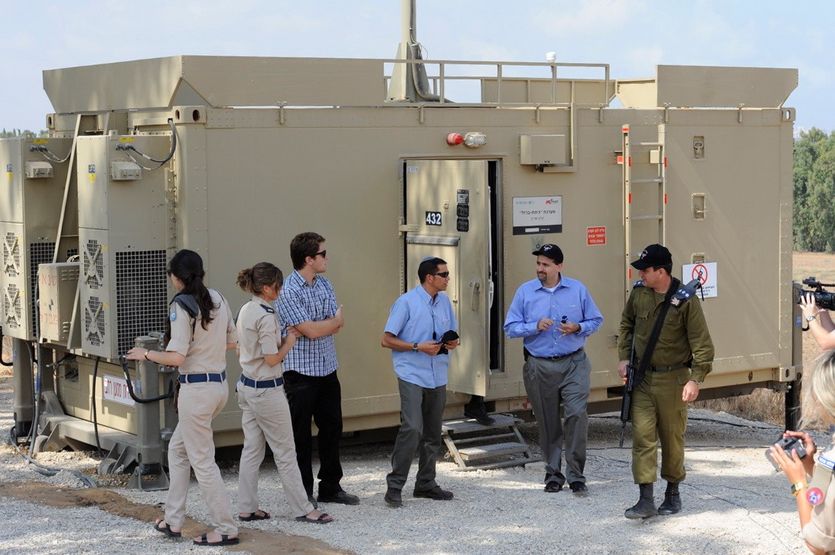

Пункт управления несколькими ракетными установками, объединёнными в батарею.

Каждая единица (батарея) системы «Железный купол» состоит из трех функциональных блоков:

▪️ радиолокационная станция
▪️ пункт управления, за несколько секунд принимающий решение о запуске
▪️ пусковые установки ракет-перехватчиков «Тамир».

В каждой батарее «купола» есть три пусковые установки по 20 ракет «Тамир», в переводе с иврита «ракета-перехватчик», в каждой. Так что хватит на 60 60 перехватов.

Характеристики ракеты «Тамир»:

▪️ длина ракеты — 3 м
▪️ диаметр — 160 мм
▪️ масса ракеты — 90 кг
▪️ дальность пуска – от 4­ до 70 км
▪️ максимальная высота цели – 10 км

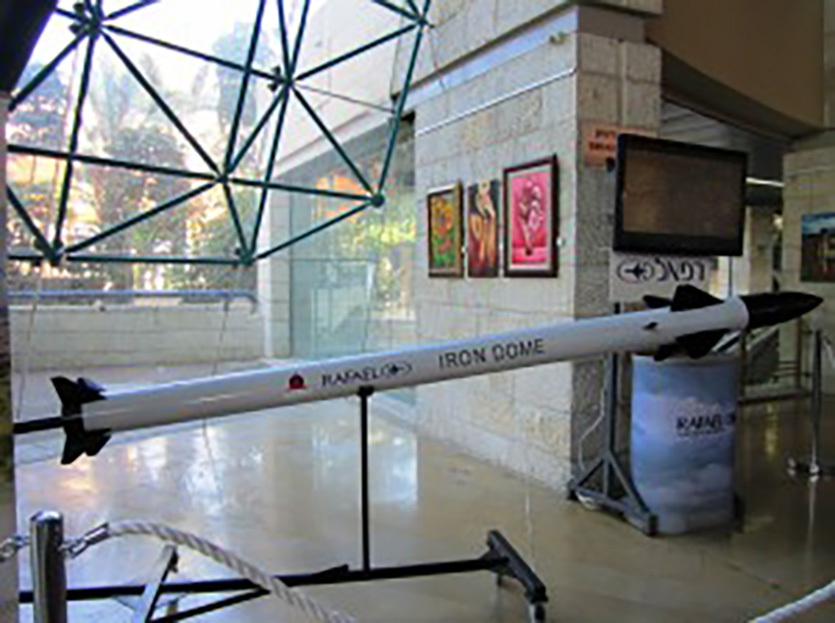

Модель ракеты «Тамир» в вестибюле Хайфского Центра Конгрессов. Лучше качества фото не удалось найти.

Система была разработана израильскими компаниями Rafael Advanced Defense Systems и Israel Aerospace Industries при активной финансовой и технической поддержке США.

«Железный купол» – одно из звеньев системы противовоздушной и противоракетной обороны Израиля. От угроз средней и большой дальности (самолеты, дроны, баллистические ракеты) страну защищают системы «Праща Давида» и «Стрела».

Принцип работы «Железного купола»

Радиолокационная станция фиксирует запущенную ракету и передаёт данные в пункт управления, где происходит расчёт её траектории и места падения.

На основании этих данных компьютер принимает решение: запускать ракету-перехватчик, или нет. Если вражеская ракета упадёт вдали от жилых домов, то перехватывать её нет никакого смысла.

Главная изюминка «Железного купола» – именно в анализе данных с радаров и расчете траектории, благодаря которому принимается решение, представляет ли летящая ракета угрозу для населенных пунктов или важных объектов инфраструктуры.

Если ракета летит на жилой район, из пункта управления идёт сигнал на запуск ракеты-перехватчика «Тамира», в которой встроен радар и неконтактный взрыватель.

«Тамир» летит на перехват вражеской ракеты и взрывается в непосредственной близости от неё, чтобы сбить траекторию воздушной волной и уничтожить.

Сколько нужно батарей для защиты всего Израиля

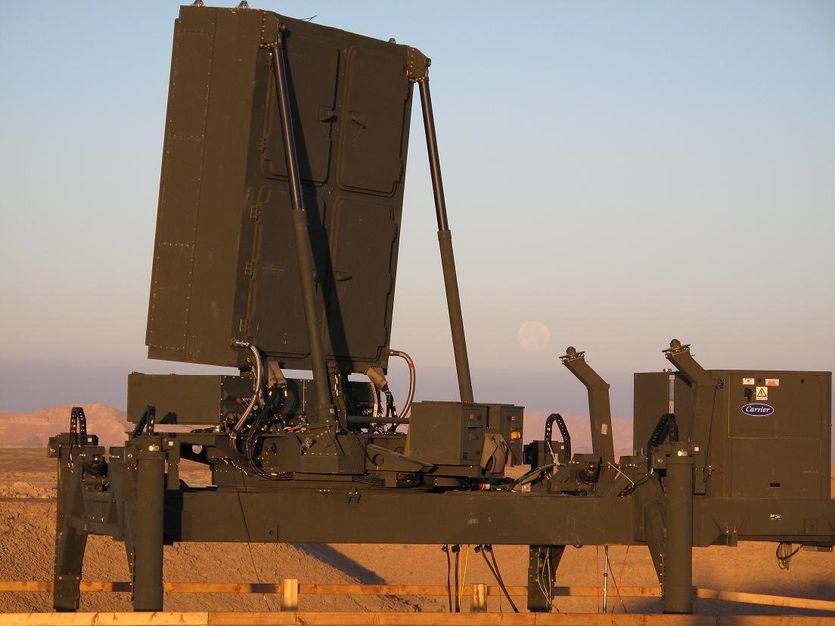

Радиолокационная станция

Площадь, защищаемая одной батареей, составляет 150 квадратных километров. По оценкам экспертов, для полного прикрытия территории страны Израилю необходимо 13 батарей.

Пока их только 10, но при необходимости их можно перемещать – все оборудование буксируемое, а разработчики приложили максимум усилий для обеспечения быстрого развертывания системы. Сообщалось, что однажды в срочном развертывании батареи участвовала даже беременная женщина.

Против каких ракет работает «Железный купол»

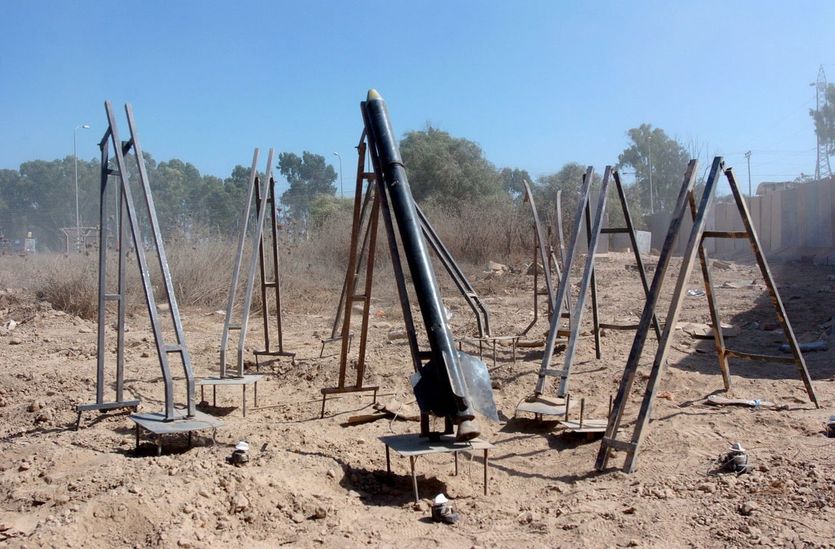

Ракета «Кассам» – основной противник «Железного купола»

Ракеты, запускаемые по Израилю, не отличаются высоким качеством и точностью. Например, точность «Кассама», одной из самых распространенных ракет, составляет не более 25%. Выбор приоритетных целей повышает экономическую эффективность «Железного купола».

«Кассамы» производятся практически кустарными способами. Дальность стрельбы первых модификаций составляла около 3 км. Последняя модель, «Кассам-3», может пролететь уже 10 км.

В сущности, это по-прежнему начиненный взрывчаткой кусок железной трубы.

Помимо «Кассамов», для обстрелов используются старые системы реактивной артиллерии советского производства «Град» и их аналоги, а также обычная артиллерия. Все это неуправляемое оружие малой дальности, именно для его перехвата в первую очередь был создан «Железный купол».

Насколько эффективна система «Железный купол»

Несмотря на то, что системе уже более десяти лет, ее эффективность, со слов представителей израильских оборонных структур, только выросла. И хотя «железо» осталось неизменным, постоянное обновление и совершенствование программного обеспечения позволяет «Железному куполу» достойно противостоять всем актуальным угрозам.

Представители израильских властей и оборонных компаний заявляют, что «Железный купол» не позволил достичь своей цели «тысячам» ракет и артиллерийских снарядов, а эффективность системы превышает 90%.

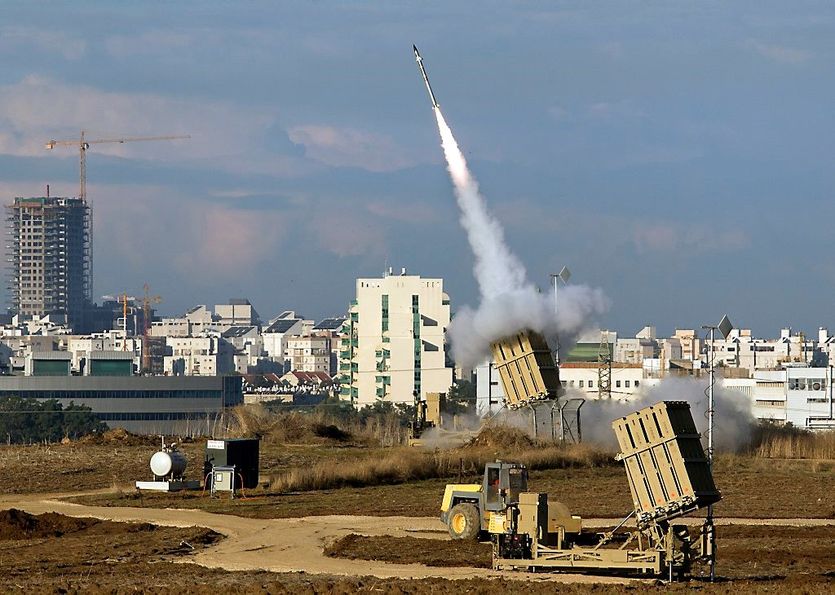

Запуск противоракеты с пусковой установки

Хотя многие аналитики сомневаются в достоверности этих данных и утверждают, что группировки, запускающие ракеты, тоже адаптируются к возможностям системы.

Еще одной темой для критики системы является высокие расходы на ее работу: каждый пуск обходится в несколько десятков тысяч долларов.

Это в любом случае несопоставимо с ущербом, который могут нанести ракеты, достигшие своих целей на территории Израиля, но многие считают, что сбивать дешевые «Кассамы» дорогими «Тамирами» слишком накладно, и предлагают более бюджетные альтернативы.

Вместо заключения

Конечно, «Железный купол» – не абсолютная защита. Но она продолжает совершенствоваться, как и любая военная (да и не только военная) техника.

А завершая эту статью, мне прежде всего хочется пожелать всем читателям мирного неба над головой. Чтобы системы, подобные «Железному куполу», бесспорно необходимые и очень интересные с инженерной и технической точки зрения, приходилось применять по прямому назначению только во время испытаний.
