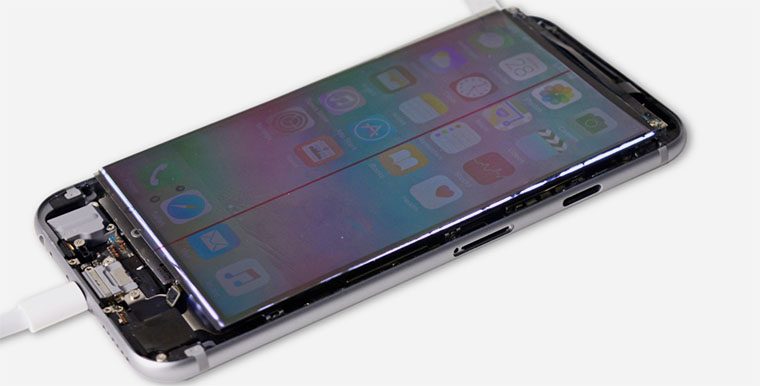

Из чего состоит дисплей iPhone

Главная часть любого современного смартфона – его дисплей. Это первое, что встречает нас при знакомстве с гаджетом. С дисплеем мы сталкиваемся сотни раз в день, его чаще всего приходится менять при падении айфона.

Любой производитель техники уделяет этому модулю едва ли не самое большое внимание, ведь от качества картинки на экране и отзывчивости сенсорной панели зависит восприятие устройства пользователем.

Чтобы лучше понимать, насколько технологичный и сложный модуль находится на передней части наших смартфонов, давайте разберемся, из чего же он состоит.

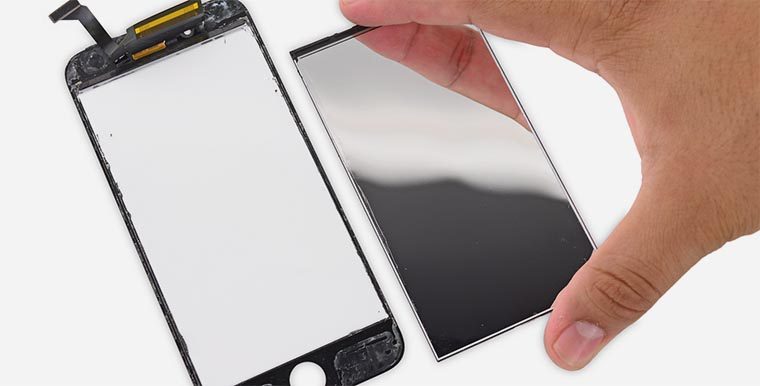

Защитное стекло

Самый верхний слой дисплея, с которым взаимодействует пользователь.

Именно от качества стекла и олеофобного покрытия на нем зависят тактильные ощущения пользователя. При работе с iPhone палец просто скользит по поверхности, не прилипает при быстром нажатии и не упирается при резком свайпе.

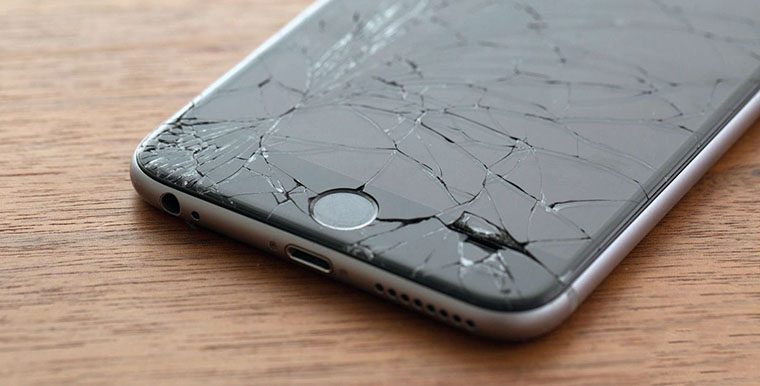

Очень часто после падения айфона страдает именно стекло. Специалисты сервисных центров могут предлагать замену защитного стекла вместо замены всего дисплея. Процедура не из легких, но запчасти стоят дешевле.

Стекла новых моделей iPhone очень тонкие, изогнуты по периметру и имеют сглаженные края возле кнопки Домой и динамика.

Даже самые лучшие китайские стекла уступают по качеству оригинальным, при их замене чувствуется резкий переход или углубление кнопки, часто после замены начинают сбоить сенсоры на фронтальной поверхности смартфона.

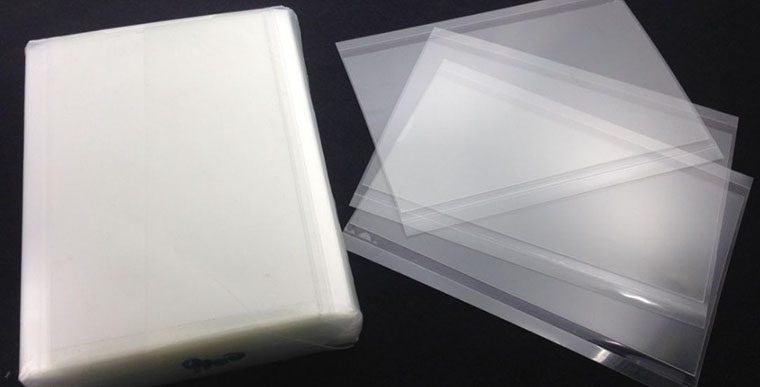

Слой прозрачного клея

Защитное стекло клеится непосредственно к матрице. Это позволяет убрать воздушную прослойку и уменьшить толщину дисплея.

Качественный клейкий слой не будет искажать цвета, будет препятствовать попаданию пыли под стекло и надежно удержит верхний слой даже при самой активной эксплуатации.

При замене стекла могут использовать низкокачественный клейкий слой, который со временем изменит свой цвет, начнет искажать картинку или пропускать частички пыли.

Сенсорная панель

Её еще называют тачскрином или просто сенсором. Отвечает за распознавание нажатий пользователя.

Оригинальный элемент выполнен из тонкого слоя стекла и позволяет с точностью до миллиметра определить место нажатия. При этом сенсор обладает поддержкой технологии мультитач.

Данный элемент страдает при падении гораздо реже, чем защитное стекло.

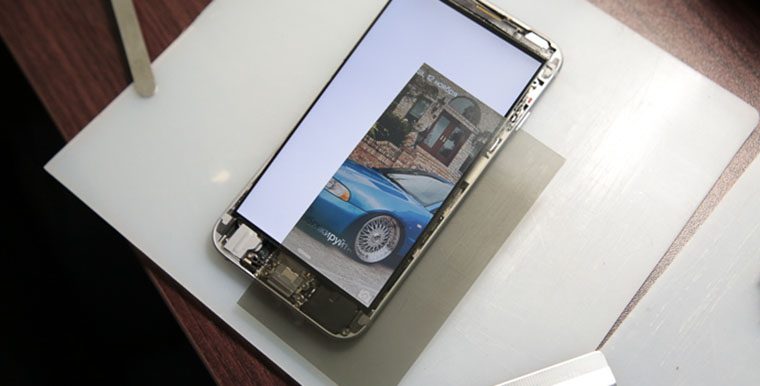

Поляризационный фильтр

Специальная прослойка, которая делает изображение матрицы видимым для человеческого глаза.

Без неё мы не смогли бы вообще ничего рассмотреть на экране.

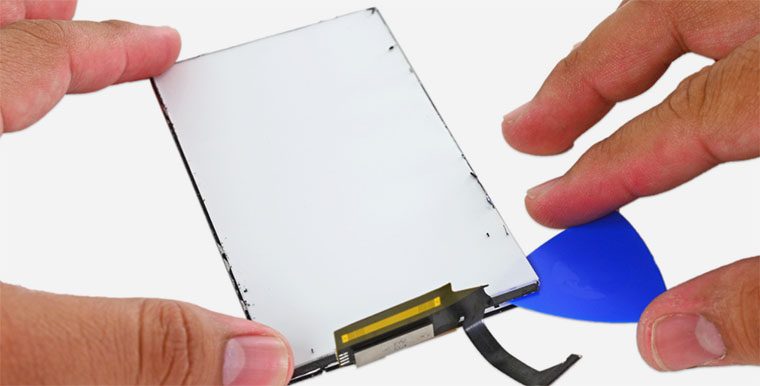

Матрица

Состоит из двух пластин, меду которыми расположены жидкие кристаллы. Под действие тока данные кристаллы начинают пропускать соответствующее излучение подсветки.

Так устроена IPS-матрица, применяемая во всех моделях iPhone кроме нового iPhone X.

Сама система немного доработана специалистами Apple, а позже названа маркетологами Retina.

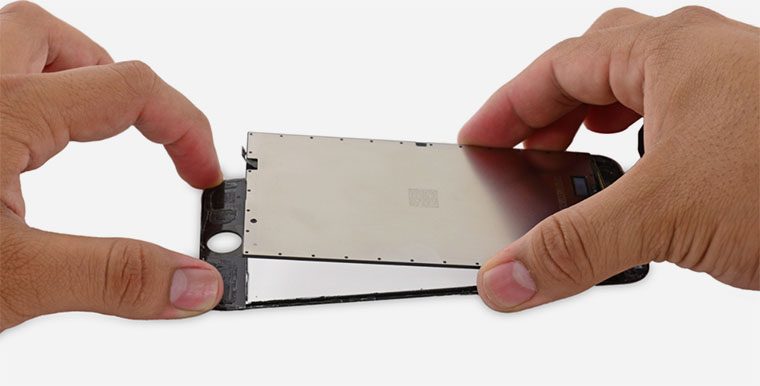

Подсветка

Источник света, который расположен за матрицей. Он отвечает за подсветку кристаллов, чтобы изображение становилось ярким и четким.

Сами по себе кристаллы не светятся, а лишь пропускают свет подсветки через себя.

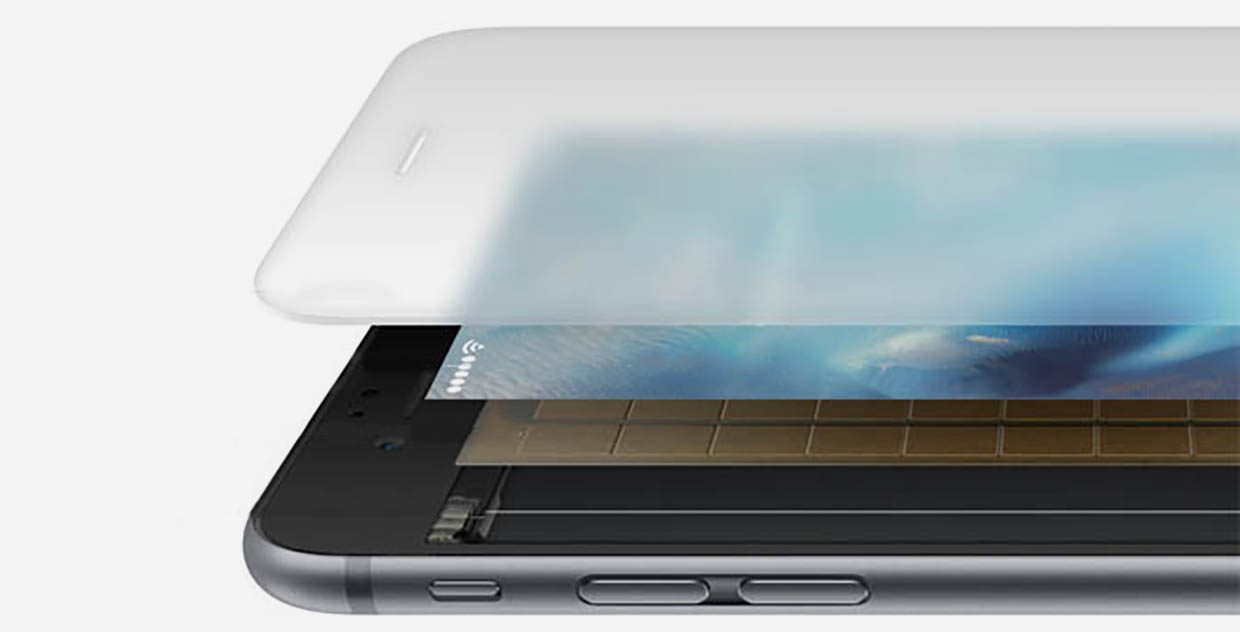

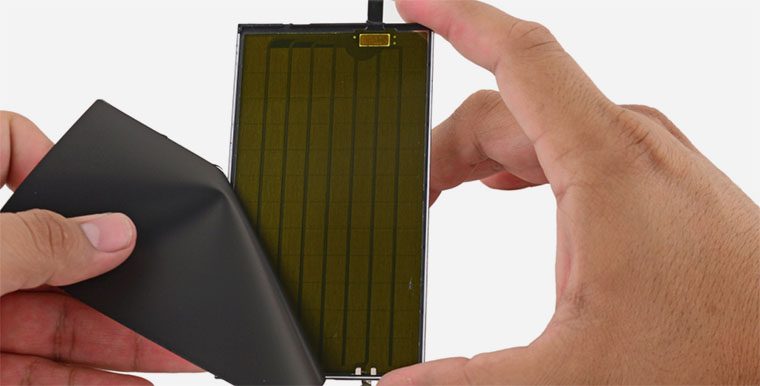

Слой дополнительных сенсоров

Этот слой появился в iPhone начиная с модели iPhone 6s и нужен для распознания силы нажатия на дисплей.

Специальная сетка из конденсаторных плат подключена к источнику питания. Её задача сверхточное измерение расстояния от пальца до матрицы. Программные алгоритмы анализируют информацию с данной сетки и позволяют работать технологии 3D-Touch.

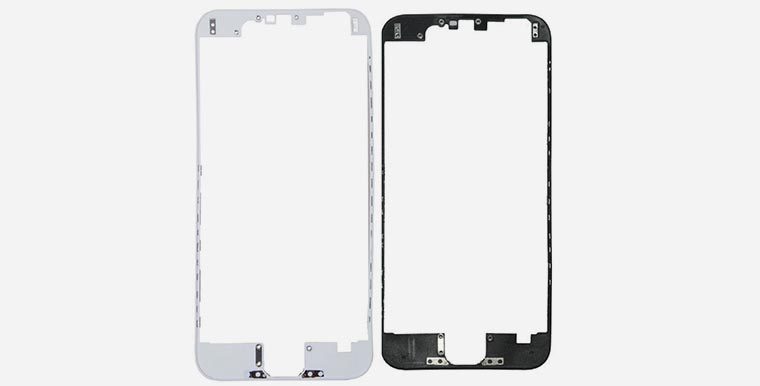

Рамка

Это своеобразная основа, на которой крепятся все указанные выше элементы. Сама рамка устанавливается непосредственно на каркас смартфона.

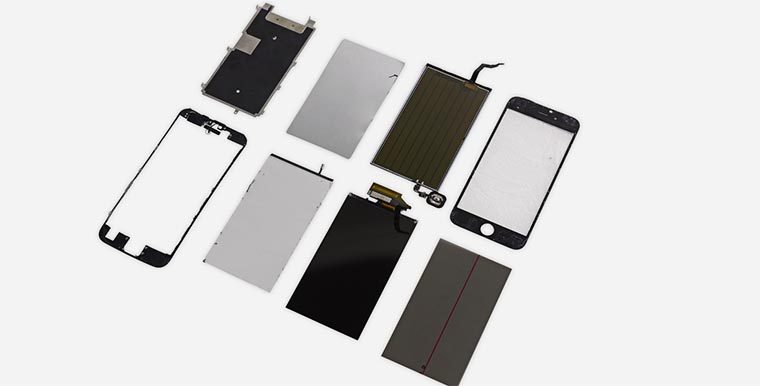

Вот такой “сэндвич” уместили разработчики в дисплейном блоке, толщина которого не превышает пары миллиметров. Теперь понятно, почему экран смартфона такой дорогой, а его замена часто влетает в копеечку.
