Как заряжать любой смартфон без проводов. Есть способ

Николай Маслов avatar | 26
FavoriteLoading В закладки
Как заряжать любой смартфон без проводов. Есть способ

Все ждешь беспроводной зарядки в iPhone 8? Хватит это терпеть! Научи свое «яблоко» работать без розетки прямо сейчас.

Или не яблоко, а «сяоми». Да хоть Samsung Galaxy (хотя стоп, у него уже есть беспроводная зарядка).

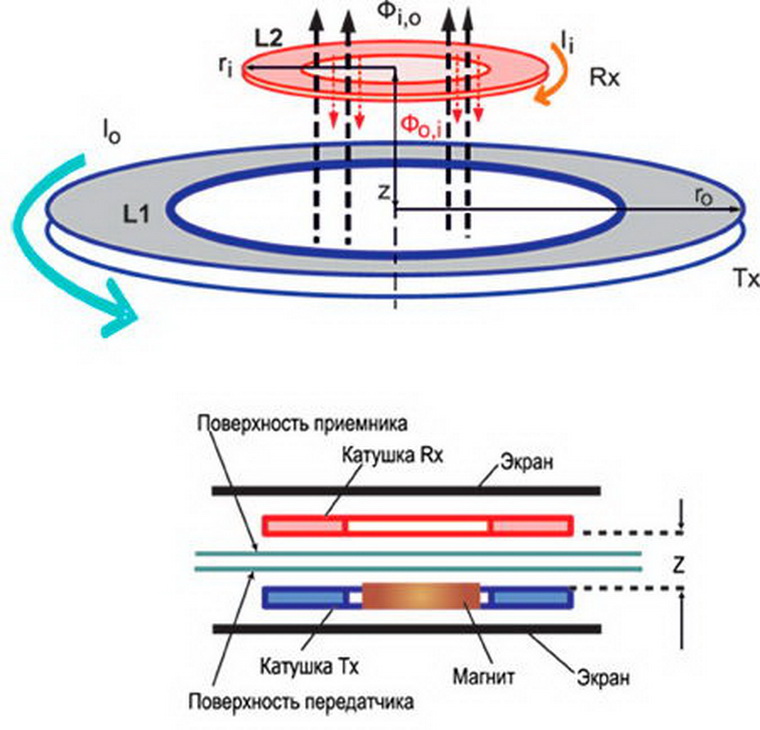

Как работает беспроводная зарядка?

0_1e929a_3635d9c3_orig
Есть несколько технологий передачи электричества по воздуху, но популярность приобрела только зарядка, основанная на принципах электромагнитной индукции.

На рынке предлагается несколько вариантов реализации данной технологии. Но только разработанный Wireless Power Consortium (WPC) стандарт Qi можно встретить почти в каждом уголке мира.
projects_qi-charging-book-00

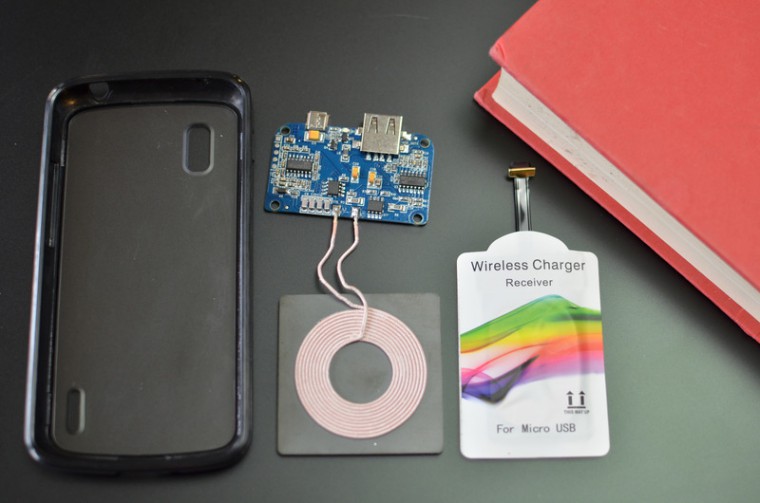

Нужно всего две катушки из проволоки: приемник и передатчик. Точно так же, как в трансформаторе из твоего усилителя или будки во дворе. Подключаем передатчик к сети, он генерирует магнитное поле. Оно, в свою очередь, в катушке-приемнике преобразуется в электричество — батарея телефона начинает заряжается.

Итоговый результат зависит от каждой составляющей. Передатчик должен обеспечивать достаточную напряженность магнитного поля, антенна-приемник — уметь преобразовывать его с высокой силой тока.

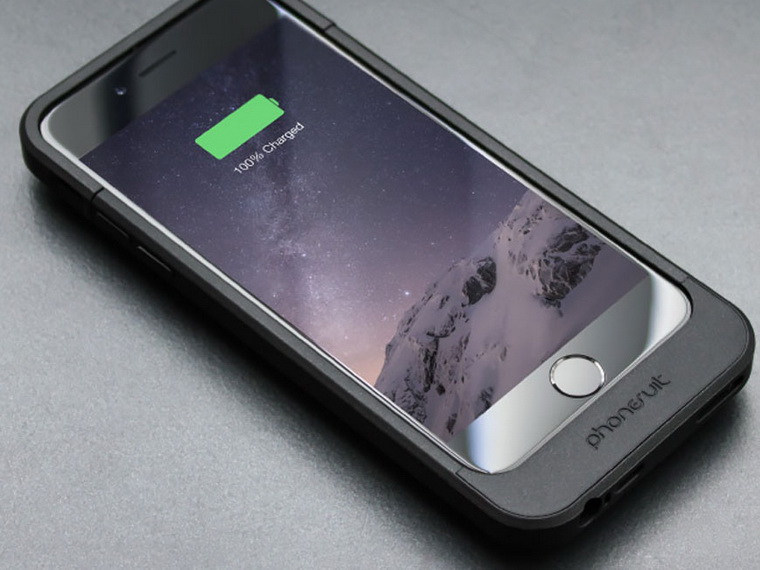

Как научить iPhone или любой другой смартфон заряжаться без проводов?

phonesuit-case-iphone-6s
Ничего сложного. Покупаем антенну с разъемом Lightning (или microUSB/USB-С для Android-смартфона), подключаем — и пользуемся!

Отличия от фирменной зарядки Samsung или Lumia минимальны — заводская зарядка встроена в заднюю крышку (стенку корпуса) смартфона. Покупная антенна потребует себя закрепить. Можно приклеить, но надежнее будет спрятать за чехлом.

Конечно, потребуется и сам зарядник, поддерживающий беспроводную зарядку стандарта Qi.

Что/где купить?

iPhone-6-Awesome-Concept-Shows-Wireless-Charging-and-iView-Case-449585-2
Качественные базы делает BelkinBOOST↑UP дает 15 Вт (!) выходной мощности, то есть 5В/3А. Но заплатить за удовольствие придется немало.

Известный Nillkin в своем каталоге предлагает массу устройств для организации беспроводной зарядки. В том числе — чехлы со встроенной Qi-антенной для iPhone 7 и iPhone 6, ряда брендовых смартфонов на Android и широкий выбор универсальных зарядных станций.

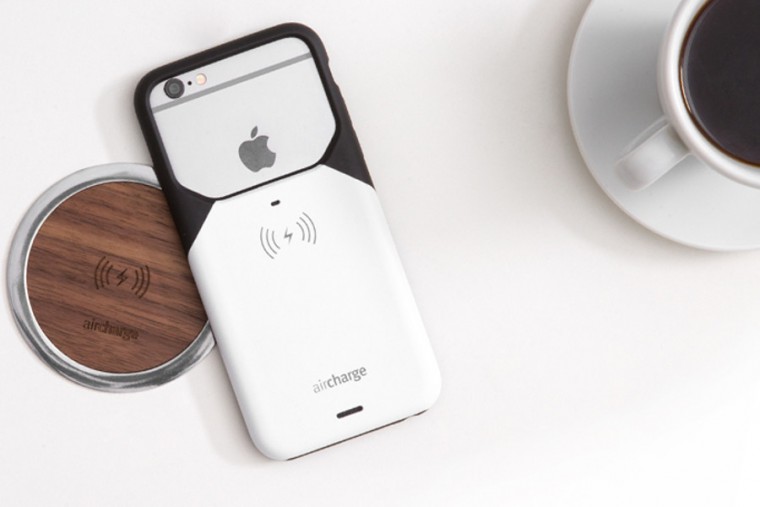

aircharge_iphone-970x647-c
Самые интересные антенны производит Wurth Electronik. У российских ритейлеров представлено куча приемников, обеспечивающих ток от 0.4А до 18А. Вход придется делать самодельный, но катушки-антенны такой мощности найти непросто.

Аналогичные аксессуары можно найти в любом магазине аксессуаров, не исключая Apple.Store. Вряд ли обрадует цена — особенно при хороших выходных параметрах.
640_battery

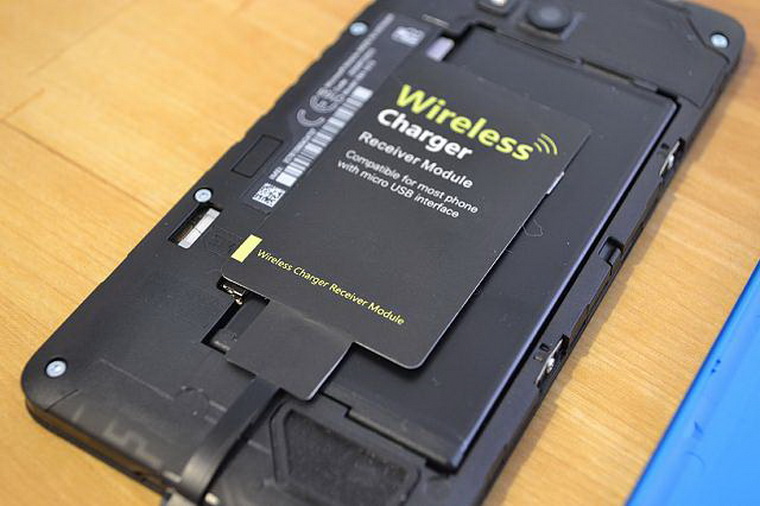

Но покупать дорогую зарядку или фирменную антенну чаще всего не требуется. Достаточно самых простых и дешевых, китайских.

У меня в столе как раз нашлись подходящие, купленные по случаю на Gearbest (для microUSB, но существует модификация с Lightning). Посмотрим, на что они способны?

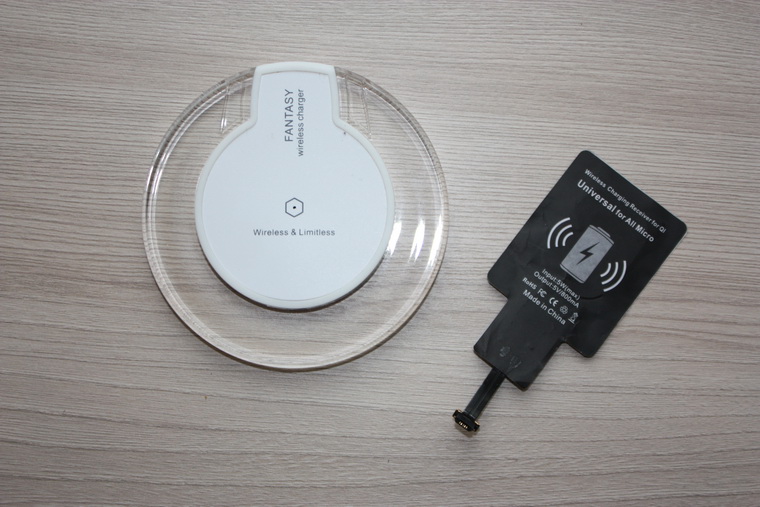

Тестируем безымянную зарядку

IMG_8136_resize
IMG_8139_resize
IMG_8147_resize

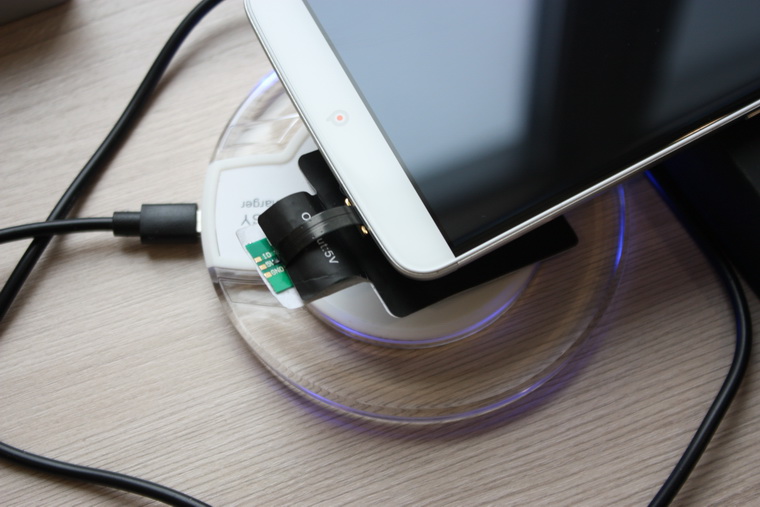

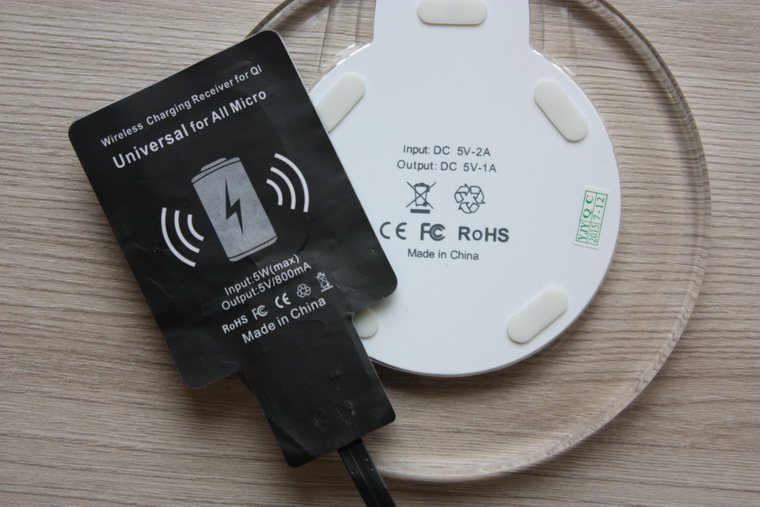

На фото видно, что антенна может отдать 5В/0,8А (самый дешевый на момент покупки вариант). Имеющаяся Qi-база требует сетевое зарядное устройство с параметрами 5В/2А. При этом больше 1А антенне она не отдаст — законы физики никто не отменял, и от потерь никуда не деться.

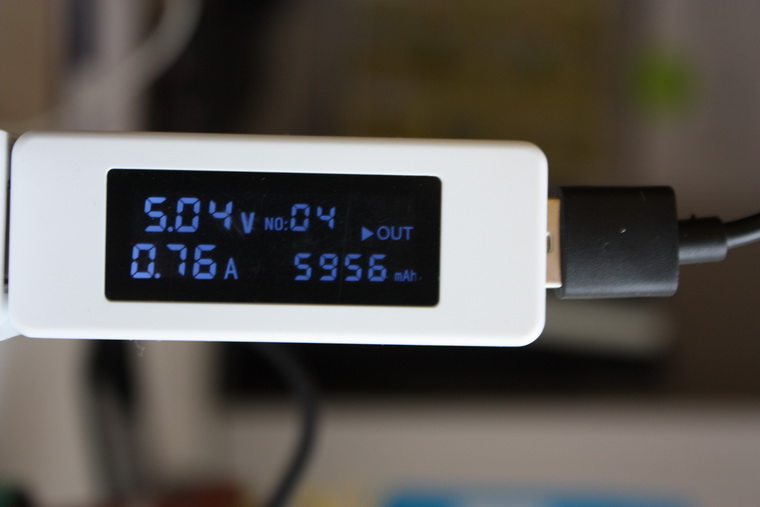

Но паспортные потери — всего 20%. Используя качественный провод и зарядник с поддержкой 5В/2,4А наглядно наблюдаем, что смартфон заряжается. Исходя из времени зарядки, ток на входе смартфона составляет 0,5-0,7А. Мало?
IMG_8145_resize
Нет, этого достаточно. Зарядные устройства из коробки:

  • iPhone 5s — 5В/0,5A;
  • iPhone 6/6 Plus — 5В/1А.

Для этих смартфонов можно свободно покупать дешевый Qi-комплект А вот iPad потребует серьезной антенны и не менее серьезной базы — 2,1А сможет отдать не всякий фирменный аксессуар.

Не работает? Решение возможных проблем

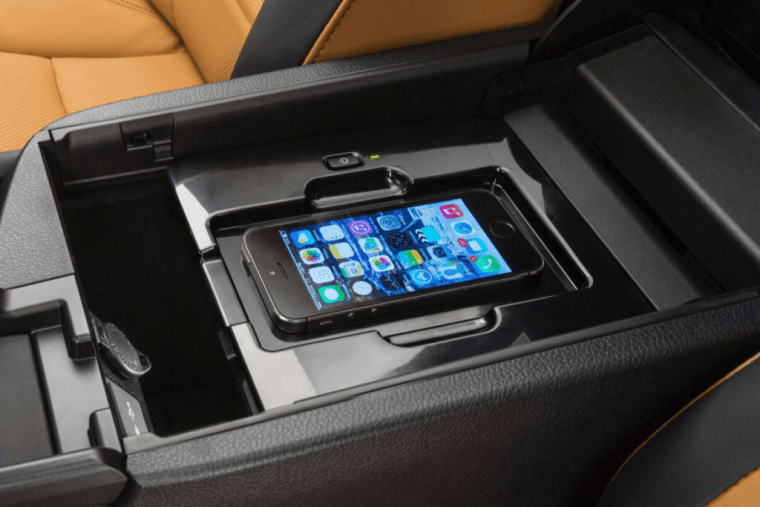

Screen-Shot-2016-08-26-at-4.30.51-PM-1024x683
Беспроводная зарядка — не магия, в ней все просто. Что может испортить знакомство с Qi?

  1. Стандарт подразумевает расстояние между устройствами не более 3–5 сантиметров. При использовании дешевых аксессуаров — намного меньше.
  2. Некачественный провод, подключенный к базе. Не каждый передает даже 1А тока. Тот, что в комплекте — меняем сразу.
  3. Металлический чехол, краска с металлическими включениями (серебрянка) или другие препятствия — работает как экран, отражая сигнал.
  4. Попробуйте вскрыть антенну и посмотреть — нет ли где оборванного провода или прожженных элементов?
  5. Смартфон потребляет больше, чем 1А от дешевой Qi-зарядки. Нужна другая, более мощная. Проверить можно, подключив проводное зарядное устройство к смартфону.

Это безопасно?

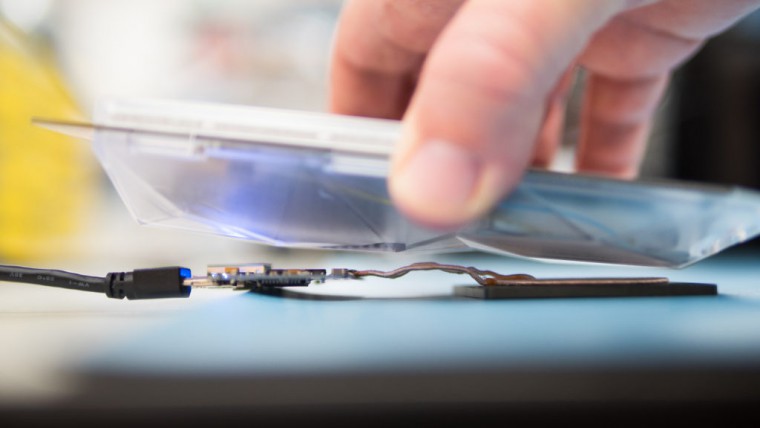

qi-charge-1024x576
Электромагнитные волны, благодаря которым передают энергию беспроводные панели аналогичны тем, что используются для передачи сигнала радиостанций, сотовых вышек, вайфай-роутеров.

Максимальная мощность беспроводных панелей стандарта Qi существенно выше — 5 ватт, но для их дальности это ничто. Серьезные проблемы могут появляться с мощностью 120 Вт и более.

И вообще, доказательств того, что беспроводная зарядка стандарта Qi может угрожать здоровью, никто еще не представил.

У меня iPhone X-модели, какую зарядку и базу мне выбрать?

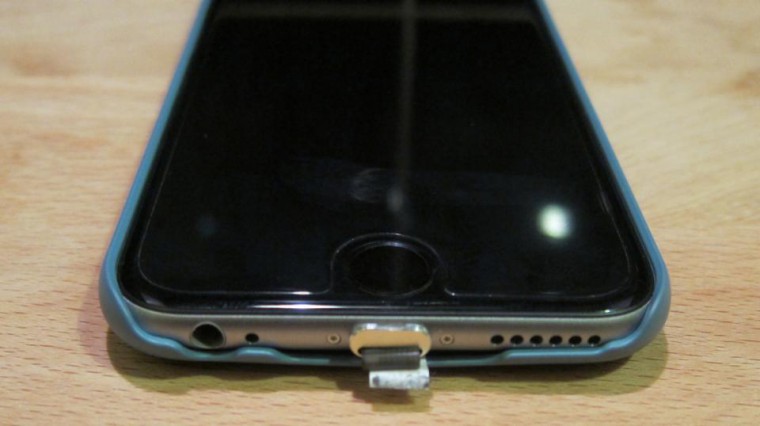

qi_iphone6_07

  1. iPhone 4/4s. Подойдет любой вариант с выходной силой тока выше 0.5 А. Даже рассмотренный выше, или аналогичный.
  2. iPhone 5/5s/5c. Потребуется более мощное зарядное устройство и качественная антенна. Крайне желательно с выходной характеристикой антенны в 1 А (реальная сила тока на входе смартфона составит около 0.7 А), например — этот.
  3. iPhone 6/6 Plus/SE. Требуемая сила тока — 0.8—1.2 А (такой — подойдет).
  4. iPhone 7/7 Plus. Аналогично смартфонам 6 серии и лучше.

И не забудьте про качественное сетевое зарядное устройство, от которого будет питаться Qi-база. Свои буду менять на VINSIC VSCW208 — QC 3.0 в доме необходим. Но можно обойтись и простым зарядником на 5 В/3 А.
