Мастера iFixit добрались до iPhone 5s

И не скажешь, что уже прошел год со времени разбора iPhone 5 в мастерской iFixit, но вот история повторяется, только на «операционный стол» в этот раз попал iPhone 5s.

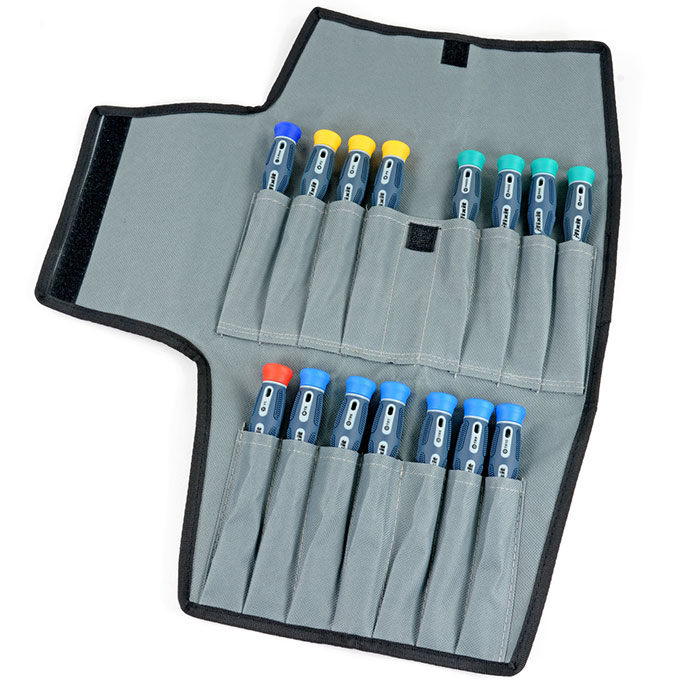

Вы думаете, что в iFixit работают альтруисты и просто так рассказывают и показывают, как разбирать и ремонтировать те или иные устройства? На самом деле это не так и момент выгоды присутствует всегда. В данном случае ребята помимо ремонта подрабатывают торговлей оригинальными инструментами и даже целыми наборами. iPhone 5s специалист разбирал с помощью такого вот фирменного набора:

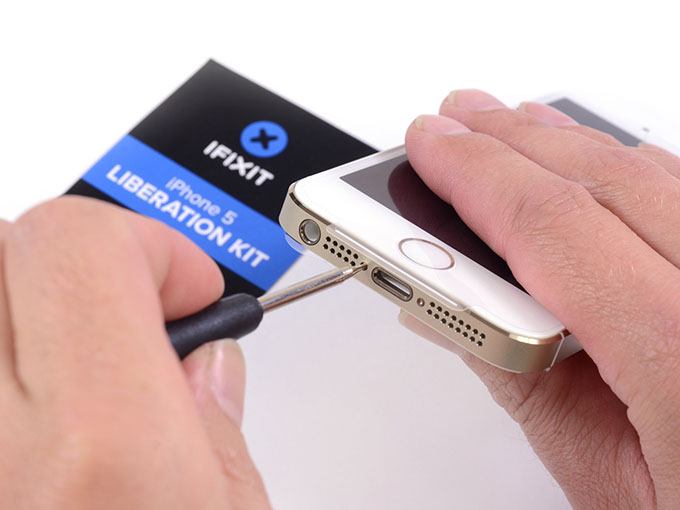

Конструкция смартфона не изменилась в сравнении с предшественником и в нем все так же используются винты со шлицами Pentalobe. Начало процесса идентично — откручиваем пару таких винтов специальной отверткой:

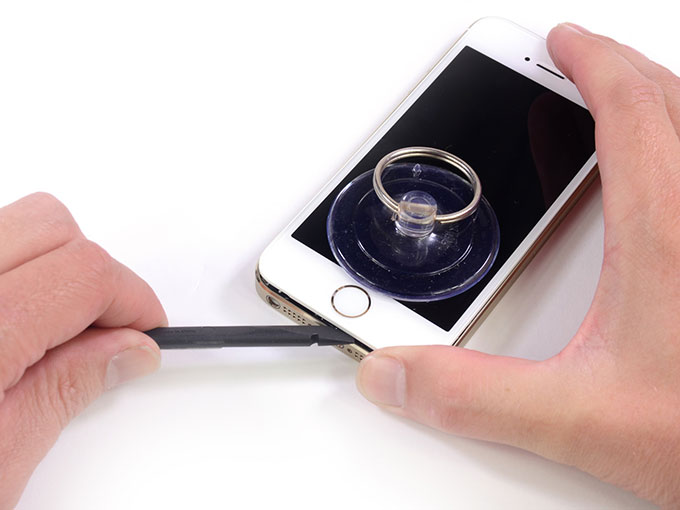

Далее тоже никаких изменений — присоска и пластиковый инструмент помогут приподнять дисплей со стеклом:

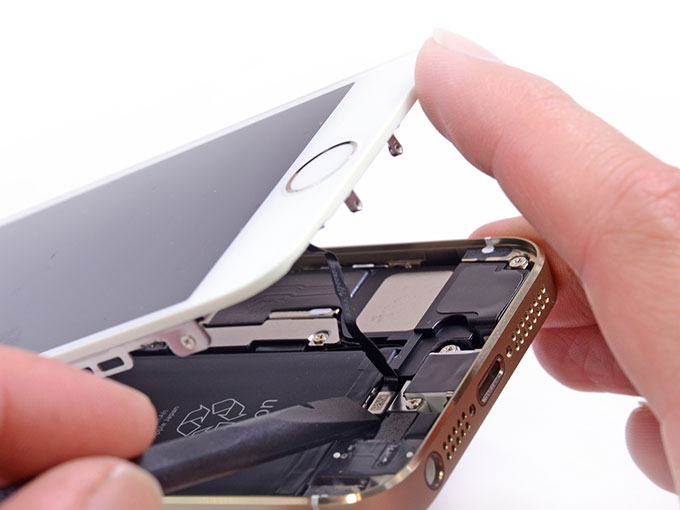

А вот и первое отличие от конструкции iPhone 5 — шлейф от кнопки Home, в которой спрятался датчик Touch ID. Он аккуратно отключается тем же инструментом, которым приподнимается дисплейный блок:

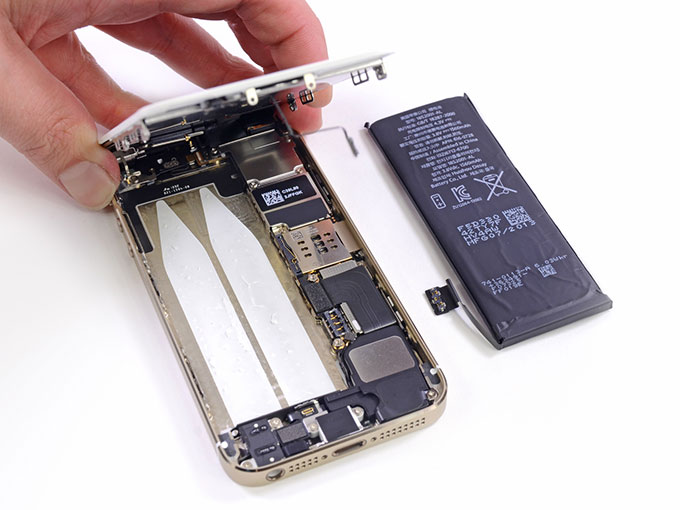

Также стало сложнее извлекать батарею. Исчез вспомогательный хлястик, а снизу обильно нанесен слой клея:

Стоит отметить, что в iPhone 5s увеличено время автономной работы и именно в батарее одна из причин тому: у новичка — 3,8В – 5,92Вт/ч – 1560 мАч (время разговора до 10 ч), у iPhone 5 — 3,8 В – 5,45Вт/ч – 1440 мАч (время разговора до 8 ч). Для сравнения, у Samsung Galaxy S4 — 3,8В – 9,88Вт/ч – 2600 мАч (время разговора до 7 ч).

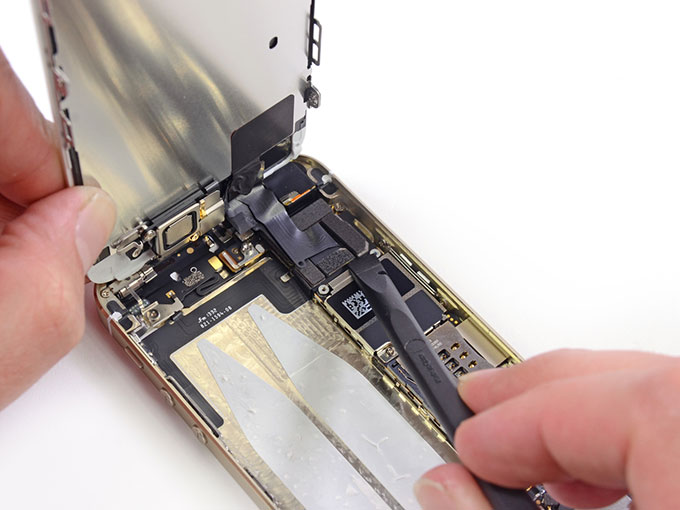

После извлечения батареи мастеру удалось добраться до разъема Retina-дисплея и отключить его, что позволило снять весь дисплейный модуль.

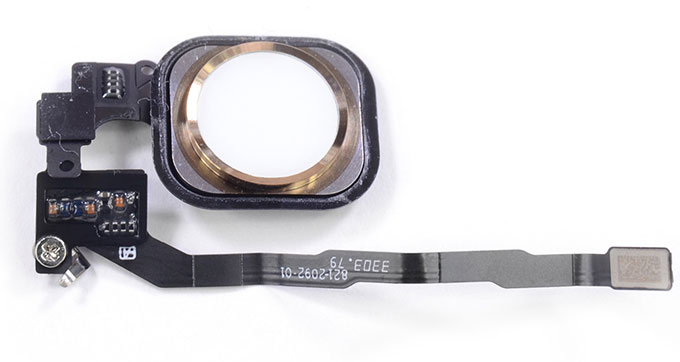

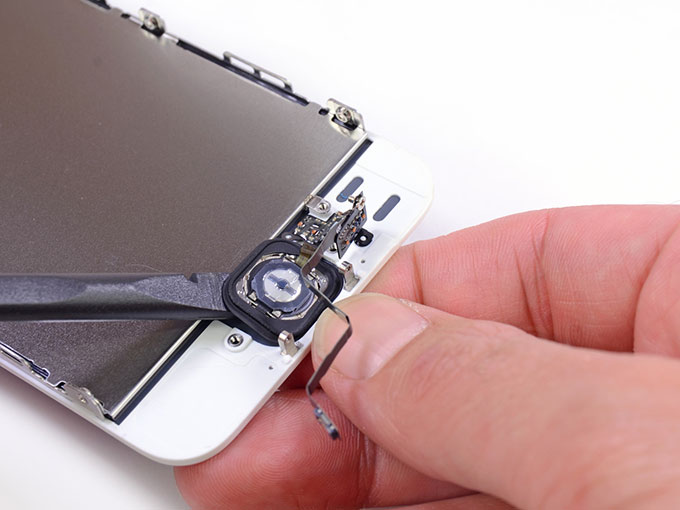

А вот и один из героев нового смартфона — модифицированная кнопка Home с сапфировым стеклом и биометрическим датчиком

Фактически CMOS-сенсор Touch ID представляет собой набор очень маленьких конденсаторов, создающих «картинку» с рельефом вашего пальца, то есть, его отпечаток. Технология разработана компанией AuthenTec, которая была куплена Apple более года назад.

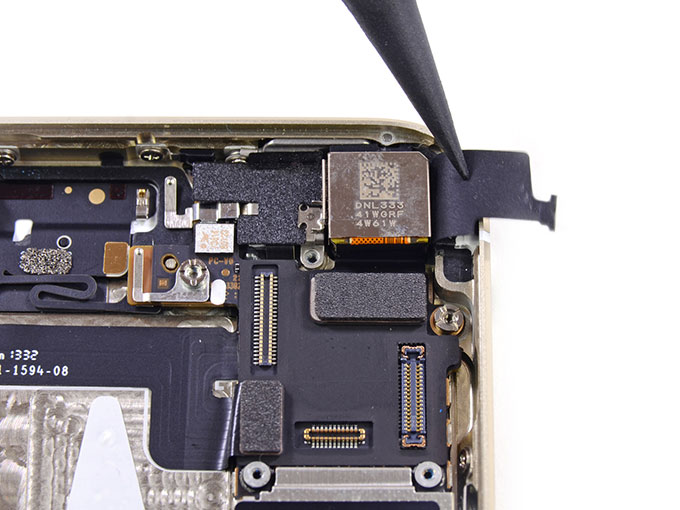

Далее «под нож» попал задний модуль камеры, обозначенный длинным кодом DNL333 41WGRF 4W61W. По утверждению источника — это камера Sony IMX145, которая также используется в iPhone 4S и iPhone 5. С другой стороны, Apple упоминала об увеличенных до 1,5 микрон пикселях в матрице камеры, то есть, модуль все-таки другой, но маркировка осталась старой.

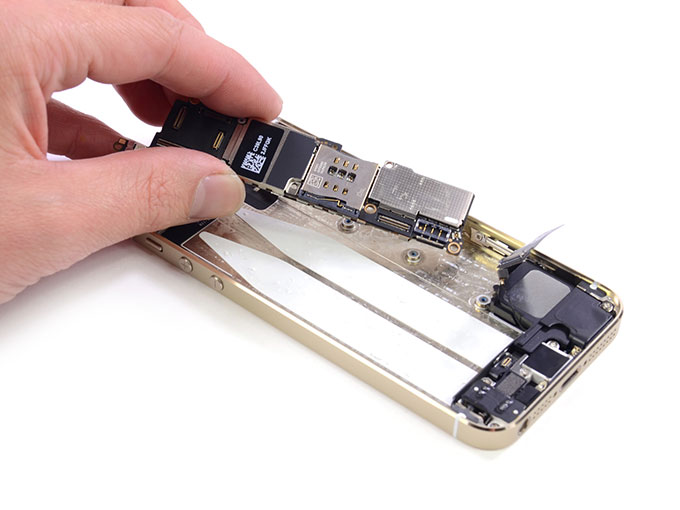

Наступило время извлечь главную часть смартфона — его материнскую плату, наиболее важные компоненты которой защищены металлическими экранами.

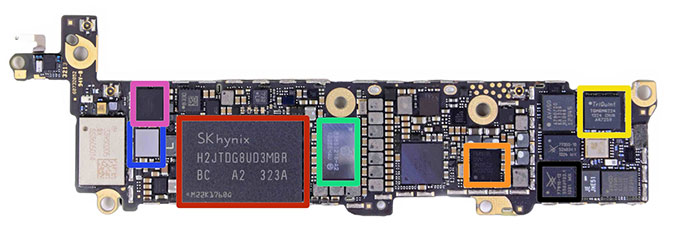

Нижняя часть платы пестрит солидным набором контроллеров, а также выделяющейся микросхемой флеш-памяти SK Hynix H2JTDG8UD3MBR емкостью 16 ГБ (красная).

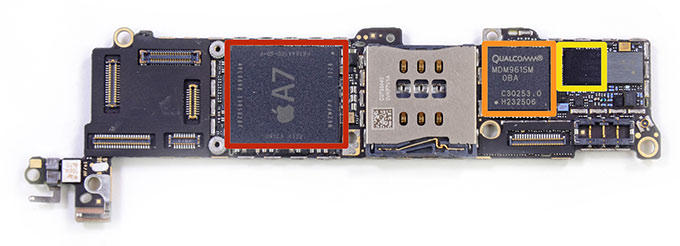

Основная микросхема на верхней части платы — это SoC Apple A7 — миллиард транзисторов, 64-битная архитектура, в общем, внушительный чип.

Оперативная память скрыта под процессором и, судя по маркировке F8164A1PD, ее действительно всего 1 ГБ. Хотя, если и так все работает шустро (как показали первые испытания гаджета, он очень быстр), то зачем ставить больше? Оранжевым выделен LTE-модем Qualcomm MDM9615M, желтым — универсальный модуль Qualcomm WTR1605L LTE/HSPA+/CDMA2K/TDSCDMA/EDGE/GPS transceiver.

Попытка найти сопроцессор Apple М7 не увенчалась успехом. Скорее всего, он встроен внутрь основной системы-на-чипе.

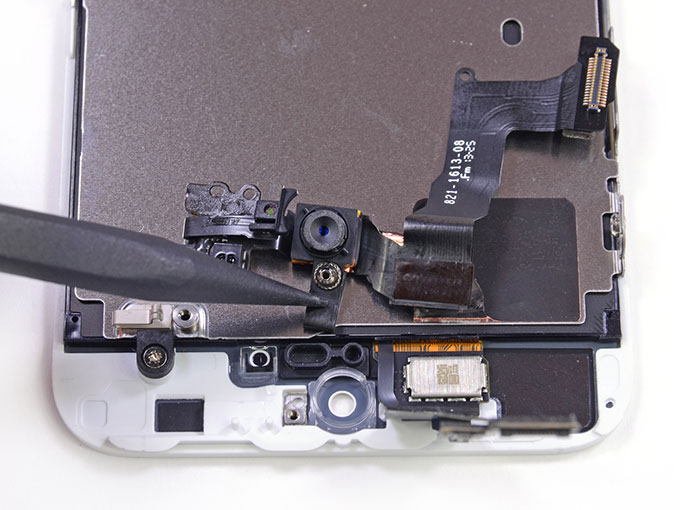

FaceTime-камера с 1,2-мегапиксельной матрицей, пришло твое время.

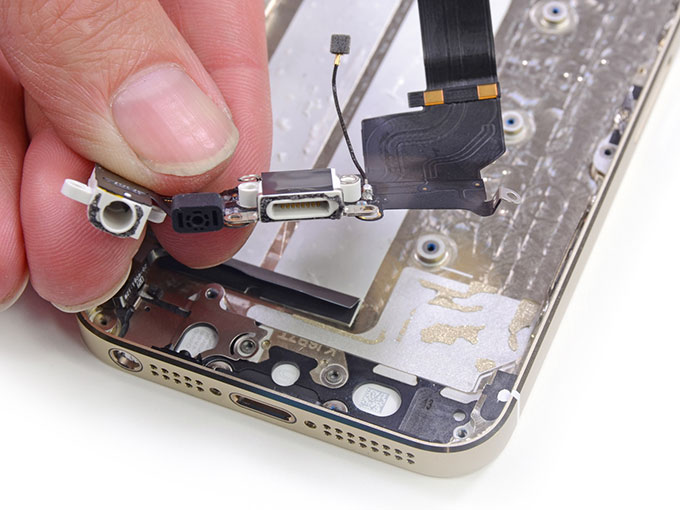

Блок с разъемом Lightning содержит сразу несколько компонентов, включая 3,5-миллиметровый джек и микрофон. Его замена выйдет недешево в случае проблем.

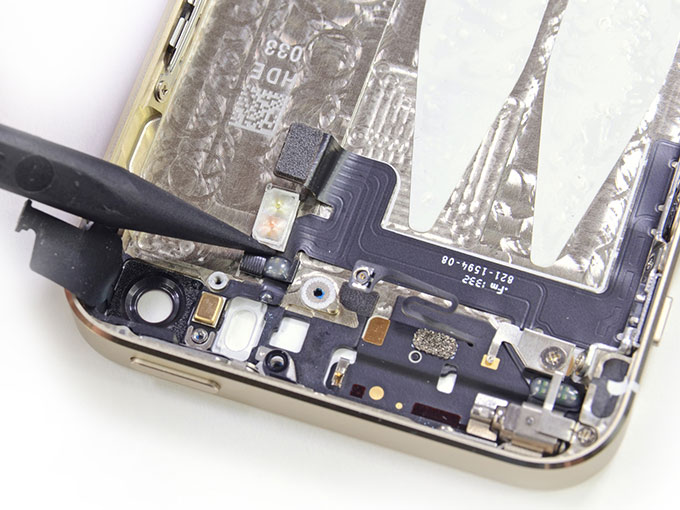

Стоит также обратить внимание на новый уникальный для iPhone 5s компонент — двойную светодиодную вспышку, в которой один элемент светит холодным светом, второй — теплым. Объединяя усилия светодиодов, такая вспышка позволит добиться правильного определения баланса белого автоматикой и избежать появления болезненно-лиловых лиц на снимках.

Ну вот, смартфон разобран до винтика и даже в таком состоянии выглядит он хорошо. Apple делает устройства красивыми не только снаружи, но и внутри.

Традиционно iFixit дает оценку ремонтопригодности устройства и в данном случае это шесть баллов из десяти. Предшественник получил семь баллов. Потерей одного балла iPhone 5s обязан мощно приклеенной батарее, а также дополнительному шлейфу, соединяющему биометрический датчик с материнской платой. Если не проявить осторожность при разборке, его можно легко порвать.

В остальном нарекания прежние. Так, ЖК-дисплей, сенсорная панель и защитное стекло являются единым неразборным бутербродом, и повреждение любого компонента влечет весьма дорогостоящую замену всех трех. Плюс для разбора потребуется специальная отвертка для шляпок Pentalobe. В любом случае, шесть баллов — это отличный результат, особенно на фоне одного балла у 15-дюймового MacBook Pro с Retina-дисплеем. [iFixit]
