iFixit поработали над iPhone 4S

Siri, быть может, идеальный ассистент и всё такое… но вот к уговорам она не приспособлена. Как она не умоляла Кулибиных из iFixit, те были непреклонны. Свежекупленный iPhone 4S пал жертвой их любопытства.

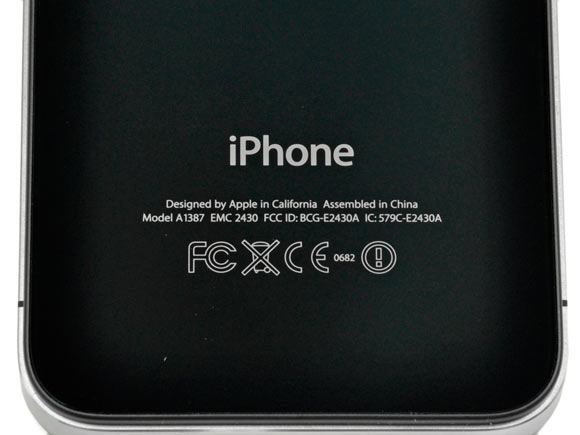

Номер модели нового iPhone — A1387.

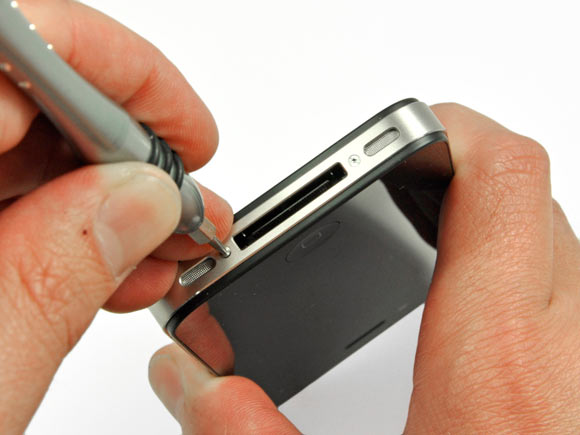

Шлицы в форме пятиконечной звезды, опять? Ни iFixit, ни нас ими уже не удивить.

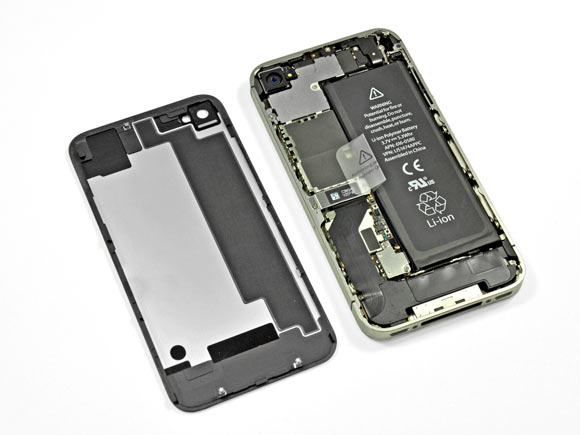

На бирке надпись: “Authorized Service Provider Only”. Тут-то бы всё и закончилось, если бы iFixit не имели статуса авторизованного сервиcного центра Apple. В сторону этот официоз, давайте снимем батарею.

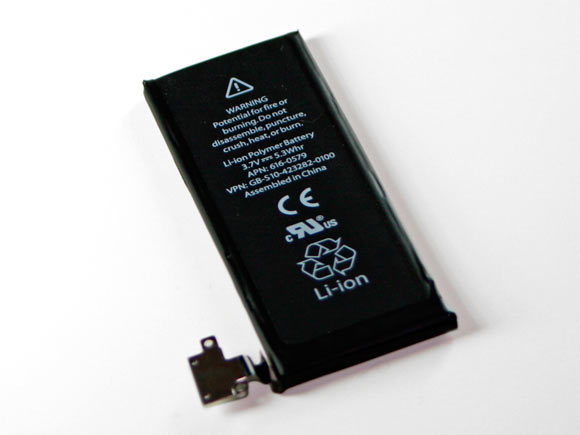

Отличие между батареями iPhone 4 и 4S — в энергетической характеристике. Было 5.25, а стало 5.3 ватт-час. Взаимозаменяемы ли эти батареи? Едва ли, т.к. отличается ещё и коннектор.

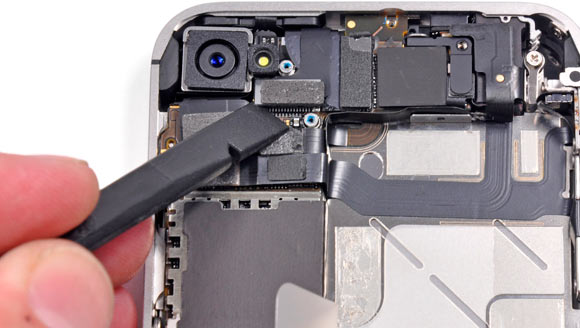

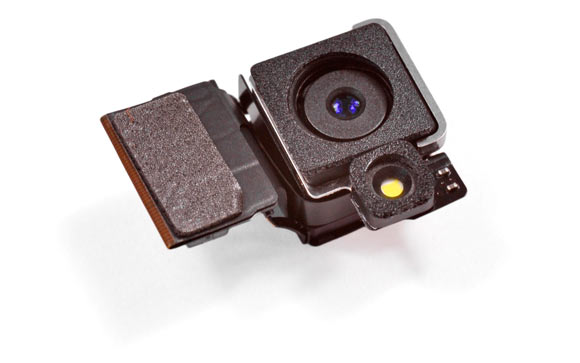

Особенности работы 8-мегапиксельной камеры мы уже обсуждали не раз.

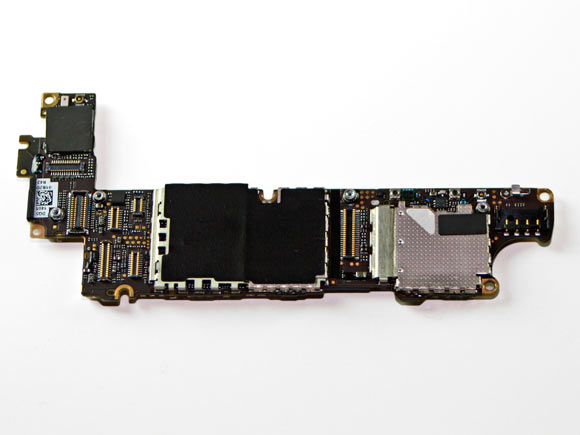

Вот она, материнская плата, вся в защитных пластинах. Ни одного чипа не видать. С виду напоминает плату из CDMA-версии iPhone 4. Обратите внимание на белый треугольный стикер. Датчик влаги, просим любить и жаловать.

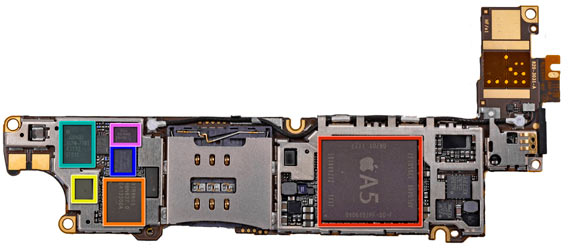

Верхняя часть материнской платы:
• Красный — двухъядерный процессор Apple A5;
• Оранжевый — трансивер Qualcomm RTR8605;
• Жёлтый, зелёный и синий — усилители мощности;
• Фиолетовый — TriQuint TQM66052, связан с работой в сетях CDMA.

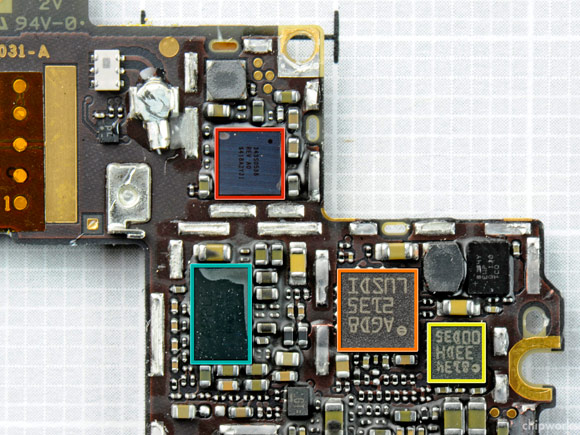

• Красный — контроллер дисплея TI 343S0538;
• Оранжевый — гироскоп STMicro AGD8 2135 LUSDI;
• Жёлтый — трёхосный акселерометр STMicro 8134 33DH 00D35;
• Зелёный — Apple 338S0987 B0FL1129 SGP. Chipworks полагают, что это аудио-контроллер.

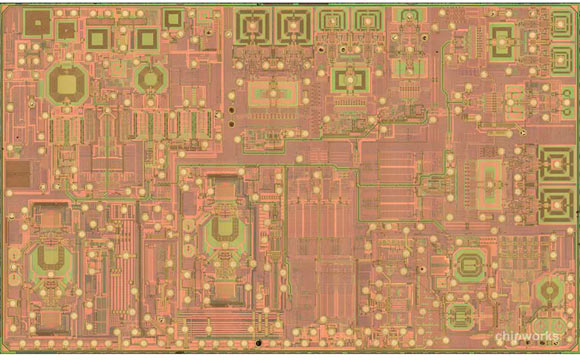

Технари из Chipworks любезно предоставили iFixit фотографию подложки трансивера Qualcomm:

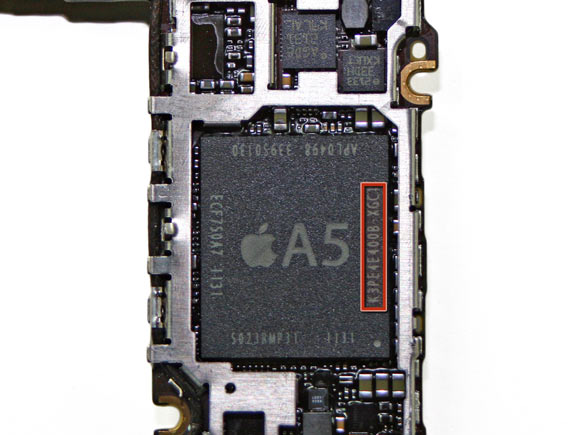

Приглядимся к маркировкам на процессоре. Не забыли, что Apple A5 — это SoC, система на чипе? Внутри него содержится оперативная память, и сейчас мы точно узнаем её объём. K3PE4E400B-XGC1… Каждая пара символов E4 означает двухгигабитный модуль Samsung LPDDR2. Складываем вместе, получаем четыре гигабита, или 512 мегабайт. Догадки подтвердились — никакого вам гигабайта памяти.

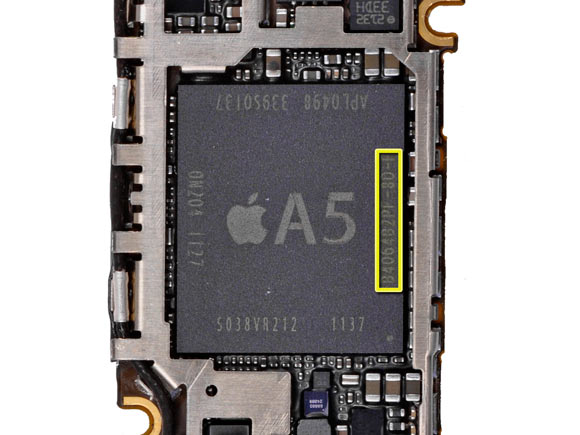

Как и в случае с iPad 2, некоторые процессоры содержат оперативную память от Samsung, а некоторые — от Elpida Memory. Выше вы видите немецкую модель, ниже — австралийскую:

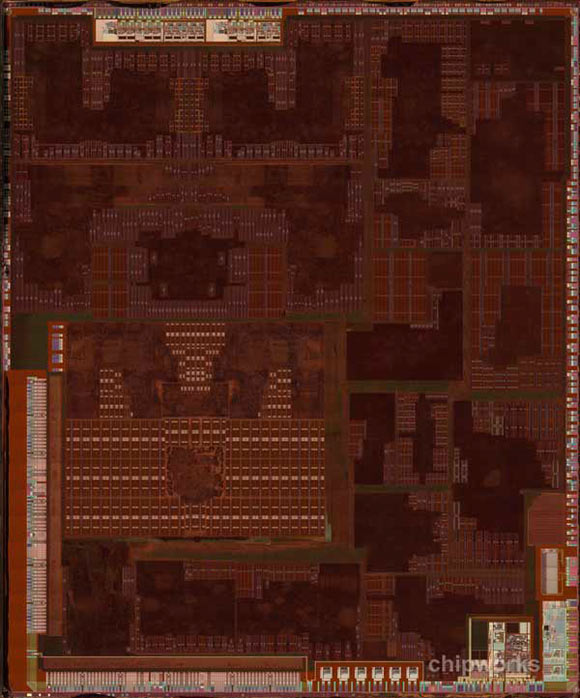

Вторая фотография от Chipworks, на сей раз это подложка процессора. Любопытные сравнят её с подложкой A5 из iPad 2.

Чего-то не хватает, а? Где флеш-память, где двухдиапазонный чип от Qualcomm наконец? Переворачиваем плату…

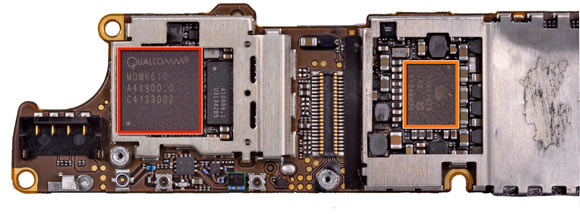

Нижняя часть платы:
• Красный — чип Qualcomm MDM6610 с поддержкой GSM- и CDMA-сетей;
• Оранжевый — уже третий чип от купертиновцев, Apple 338S0973. Вероятно, это контроллер питания.

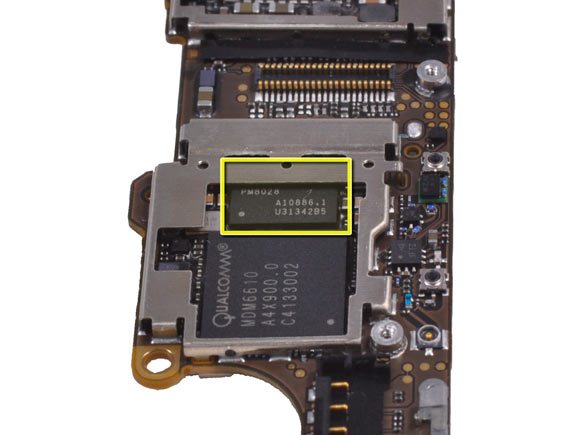

Поворачиваем плату под углом и видим ещё один чип:


• Жёлтый — контроллер питания Qualcomm PM8028.

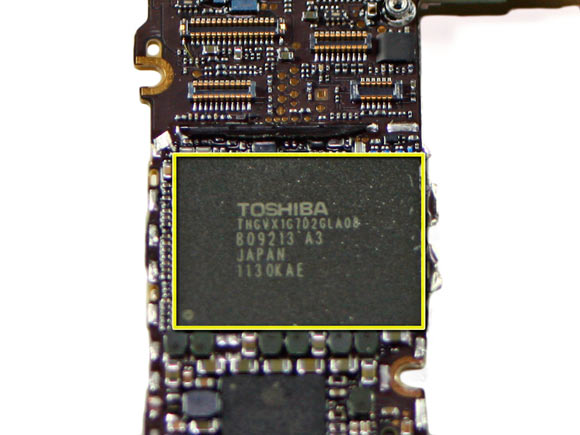

Флеш-память по-прежнему не видать. Хотя постойте, вот же она, прямо под металлической защитной пластинкой:


• Жёлтый — 16-гигабайтный чип флеш-памяти Toshiba THGVX1G7D2GLA08.

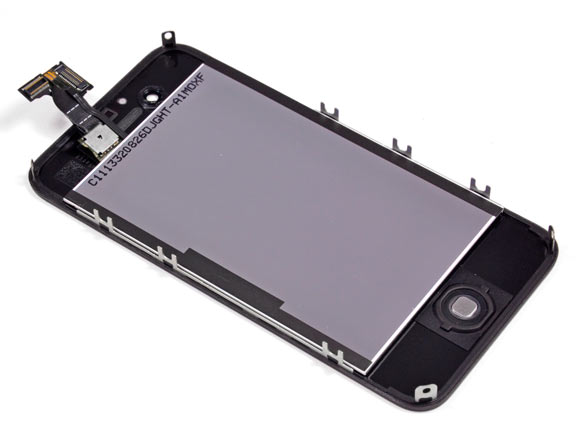

Теперь, когда все чипы нашлись, с лёгким сердцем идём дальше. iPhone 4S нельзя считать чистой эволюцией от CDMA-варианта “четвёрки”. Кое-что в нём взято от GSM-версии, например, крепёж дисплея:

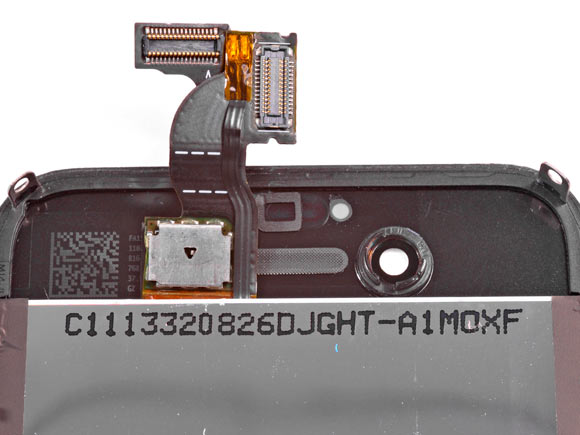

Из торца дисплея лукаво выглядывает шлейф с парой коннекторов:

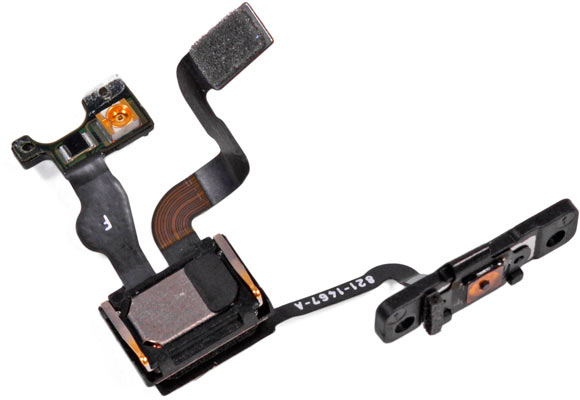

А вот и кабель с сенсорами приближения и освещения! Помните одну из таинственных запчастей от так называемого iPhone 5? Она могла быть снята с чего угодно, но только не с 4S. Вывод: не доверяйте вороватым работникам Foxconn.

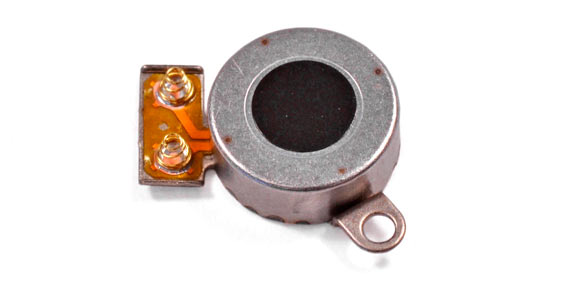

Более крупный, но и более эффективный вибромотор тоже перекочевал из февральского iPhone 4:

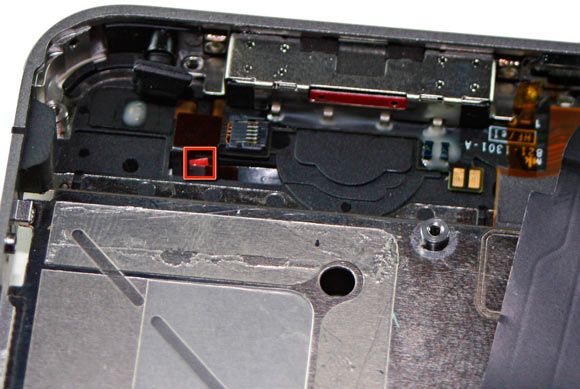

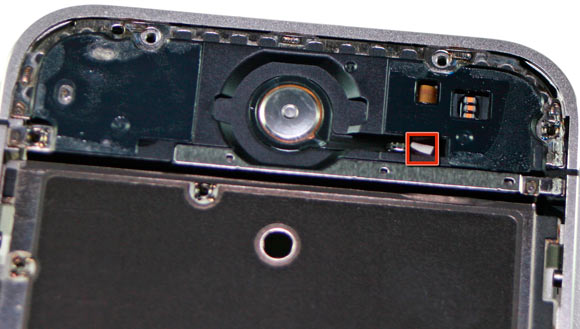

Под кнопкой Home обнаружились ещё два датчика влаги. Apple из кожи вон лезет, лишь бы избежать псевдо-гарантийных обязательств.

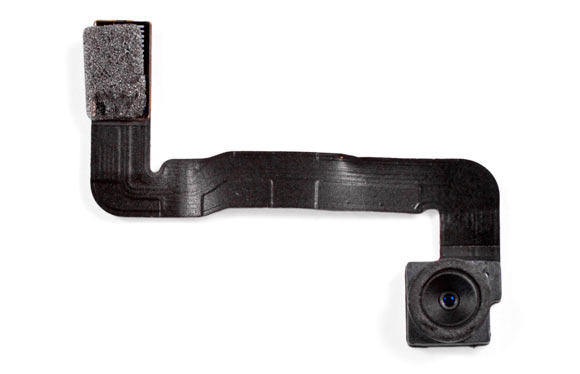

VGA-камера для FaceTime, судя по всему, осталась прежней:

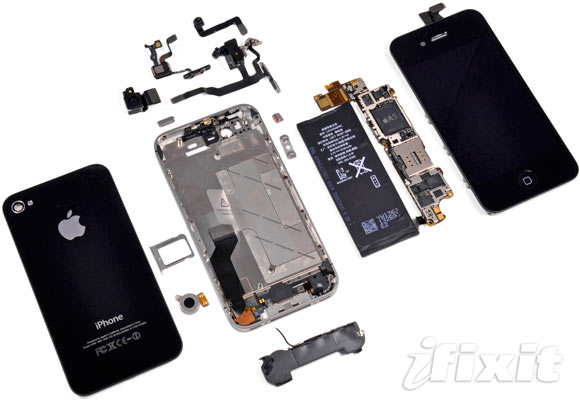

Традиционная фотография препарированного устройства означает конец нашему путешествию. “Простота ремонта” iPhone 4S оценивается в 6 баллов из 10. Подождём и увидим, займутся ли iFixit новой моделью iPod touch (Update: занялись).
