Внимание! Далее – много фотографий. Следим за трафиком.
На этот раз энтузиасты из iFixit решили не останавливаться на достигнутом, и к уже разобранному iPad 2 они добавили разобр разрезанный чехол iPad 2 Smart Cover. Вы ведь хотели узнать, как он работает? Самое время разобраться.

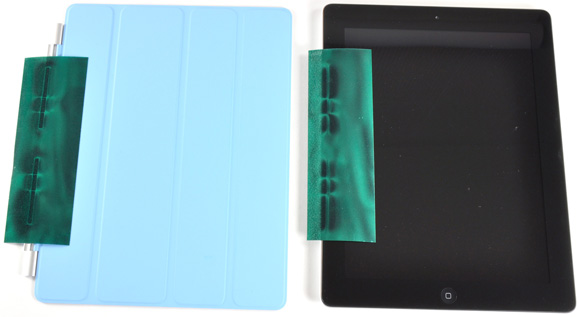

Но вначале специалисты iFixit решили взглянуть на магниты, с помощью которых Smart Cover крепится к планшетнику и взаимодействует с ним. Для этого сервисники использовали специальную магнитную плёнку. И вот что они увидели:
Левая сторона: по 4 коротких магнита и по 2 длинных
Правая сторона: 4 магнита в iPad 2, 14+1 в Smart Cover

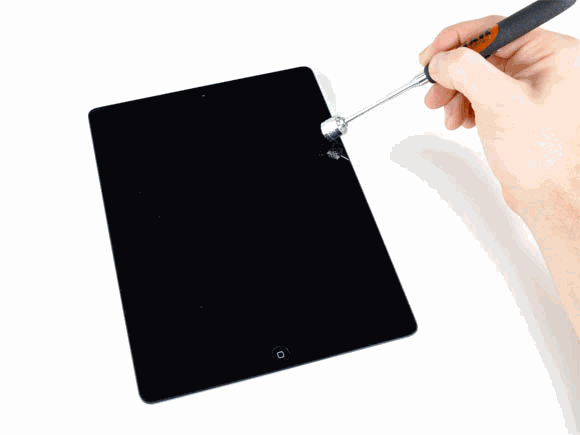

Красным отмечен один-единственный круглый магнит, который отключает дисплей iPad 2. Работает он вот так:
Всё благодаря специальному магнитному сенсору, расположенному под стеклом iPad 2. Рассмотрим это место поближе:

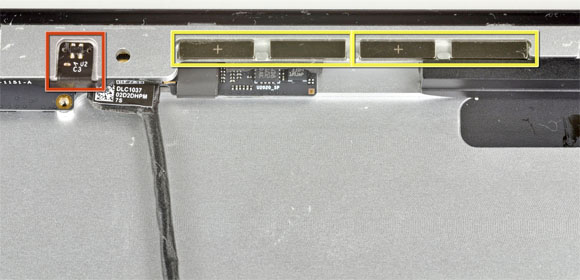

Магнитный сенсор и 4 магнита на правой стороне iPad 2

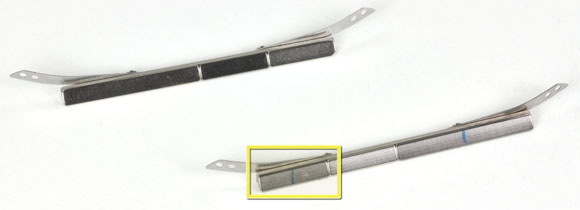

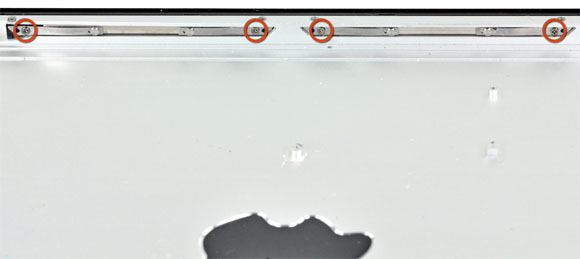

На левой стороне iPad 2 находятся совсем другие магниты. Они подпружинены и прикручены к корпусу обычными крестовыми винтами:
Заметили небольшие синие штрихи? Так была помечена полярность магнитов, причём пометки сделаны простым маркером. Значит, в сборке iPad 2 принимает участие не только автоматика.
Но вернёмся к нашему Smart Cover. Вскрыть чехол можно было, только разрезав с помощью скальпеля.

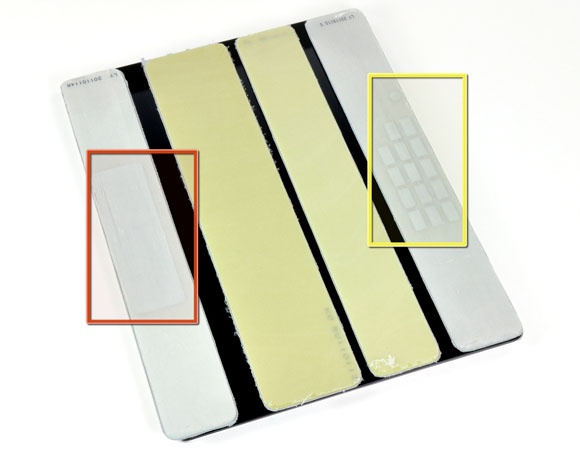

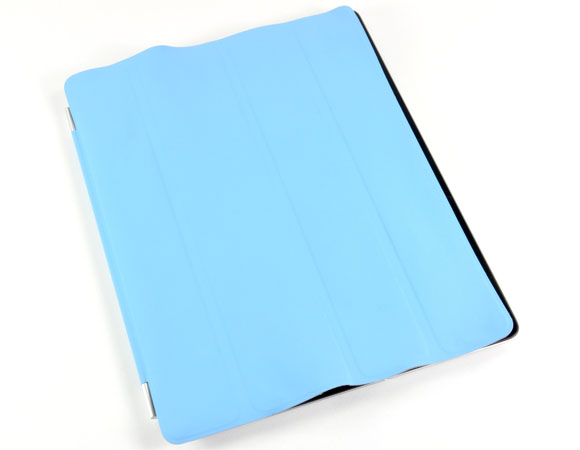

Внутри обнаружились 4 пластиковые пластины. Слева в пластину запаян большой кусок металла, справа сквозь полупрозрачный пластик видны магниты. Вся эта конструкция придаёт чехлу необходимую жёсткость, без неё Smart Cover превращается в обычный “лоскут” полиуретана:

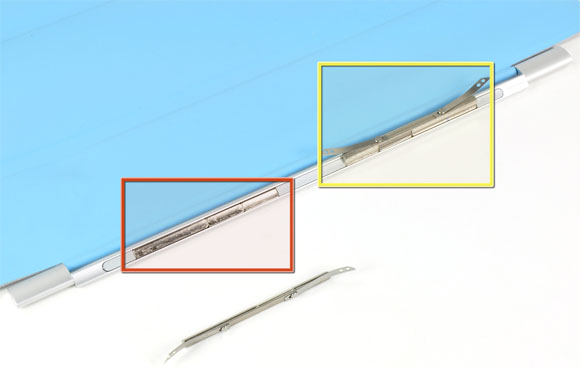

Левая сторона Smart Cover содержит 6 магнитов для крепления чехла к планшетнику – 2 длинных и 4 коротких:
На фотографии справа – магнит, снятый с iPad 2. Когда Smart Cover был представлен, многие опасались, что его крепление к планшетику будет недостаточно надёжным. iFixit опровергают любые домыслы на этот счёт. Благодаря особому расположению магнитов, чехол сидит на iPad 2 как влитой, а неправильно подсоединить его просто не получится.

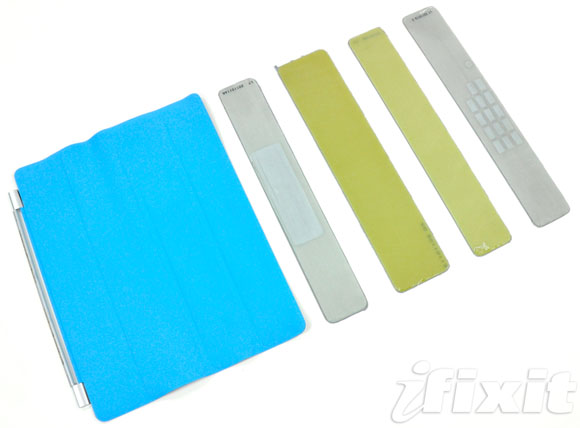

Наконец, сервисники сделали традиционную фотографию устройства (в данном случае – чехла) вместе с его внутренностями. Они даже выставили свою традиционную оценку за “восстанавливаемость”. Smart Cover получил 0 баллов из 10 – в шутку, конечно.
