Из чего сделан корпус ядерного реактора, на котором держится безопасность любой атомной станции. Глобальная вещь

В сердце каждой атомной электростанции бьется уникальный технологический пульс — ядерный реактор, преобразующий энергию деления атомов в тепло, свет и движение. Однако между мощью атомного ядра и спокойствием наших городов стоит незаметный, но критически важный барьер — корпус реактора.

Фактически, корпус реактора — это щит, защищающий человечество от невидимой угрозы радиации, и фундамент, на котором держится безопасность всей ядерной энергетики.

Сегодня мы посмотрим, из чего этот щит сделан.

Основные требования к корпусу ядерного реактора

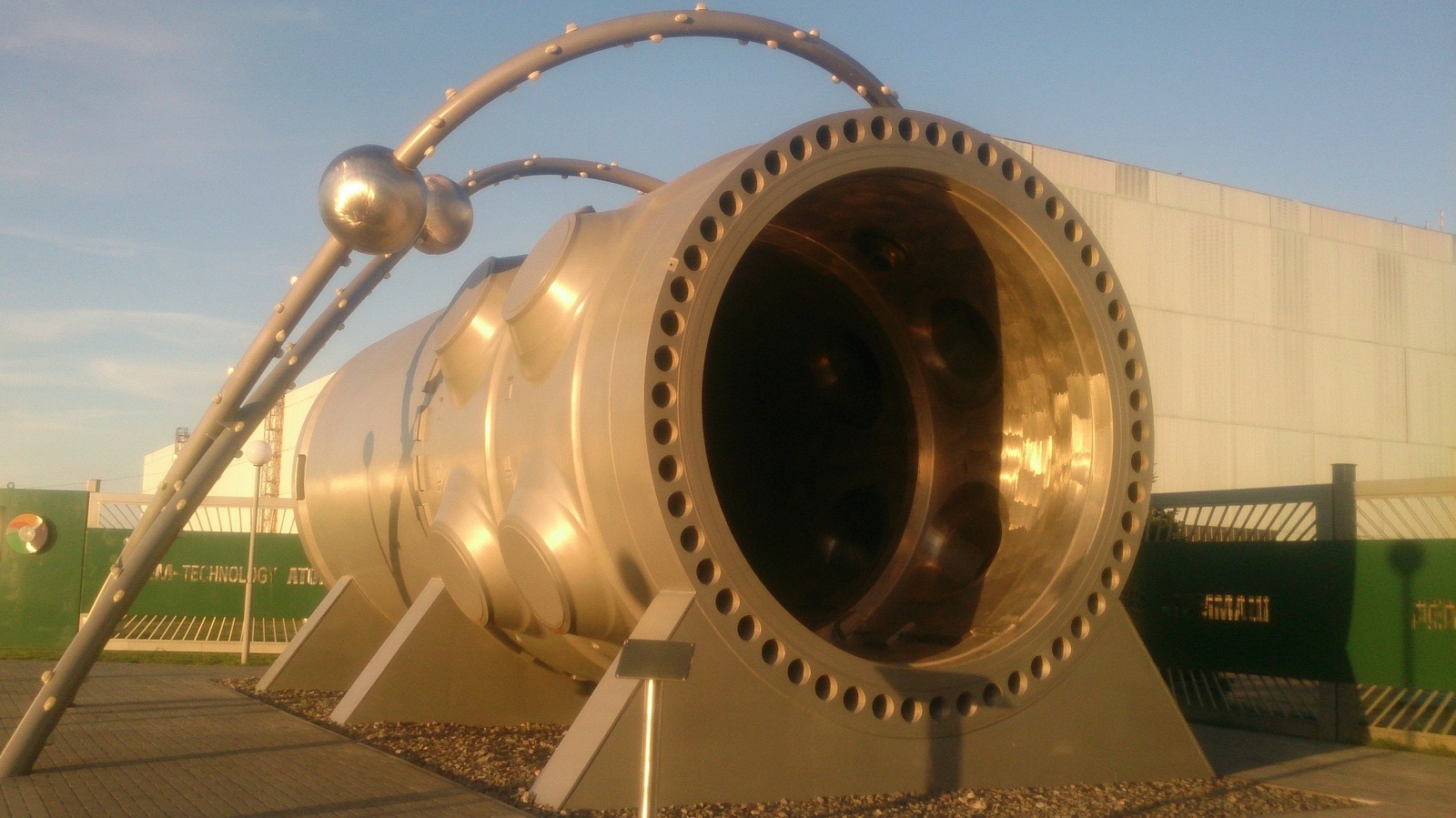

Корпус ядерного реактора без днища.

Что такое корпус ядерного реактора простыми словами? Это большая (очень большая) металлическая конструкция, что окружает активную зону реактора и содержит внутри теплоноситель.

Сам по себе корпус — это элемент, который предотвращает выход радиоактивных веществ в окружающую среду при нарушении нормальной эксплуатации или в аварийных ситуациях.

Теплоноситель, в свою очередь, используют для отвода тепла от активной зоны реактора и передачи его электрическим генераторам и окружающей среде.

Корпус ядерного реактора ВВЭР-1000 представляет собой ключевую часть современных атомных станций России. Этот корпус весит более 330 тонн и имеет впечатляющие размеры: его высота составляет 13 метров, а диаметр — 4,5 метра.

Очевидно, что корпус ядерного реактора нужен для того, чтобы разместить в нём активную зону реактора,а также организовать безопасное охлаждение ядерного топлива потоком теплоносителя.

Теперь, когда каждый читатель понимает, насколько ответственен процесс создания корпуса, посмотрим на основные требования, которые к нему предъявляются.

✔ Механическая прочность: Корпус должен быть способен выдерживать внутреннее давление до 17 мегапаскалей (МПа) и температуру до 350–400 °C. Это особенно важно для реакторов, в которых теплоносителем является вода.

✔ Радиационная стойкость: Материал корпуса должен сохранять свои свойства под воздействием нейтронного облучения, которое может привести к радиационному охрупчиванию.

✔ Коррозионная стойкость: Корпус контактирует с теплоносителем, который может быть химически агрессивным, например, вода с борной кислотой.

✔ Герметичность: Любые утечки недопустимы, так как они могут привести к выбросу радиоактивных веществ.

✔ Долговечность: Корпус должен служить 40–60 лет.

✔ Технологичность: материалы должны быть пригодны для обработки, сварки и контроля качества.

Собственно, эти требования и определяют материалы, из которых и создают корпус. К ним и переходим.

Материалы, которые используются при создании

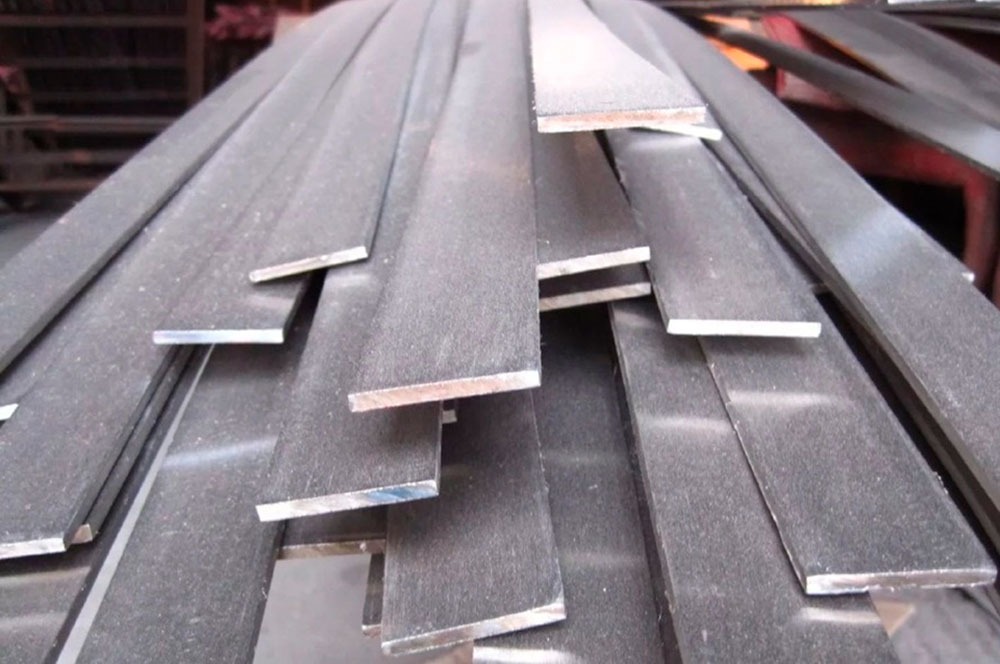

Сталь марки 15Х2МФА — основа корпусов ядерных реакторов России.

В ядерной энергетике материалы, используемые для производства корпусов реакторов, можно условно разделить на две категории: внешние и внутренние.

К внешним материалам относятся стали с низким содержанием легирующих элементов — до 2,5%. Этот выбор обусловлен их высокой прочностью, пластичностью и устойчивостью к радиационному воздействию.

В России обычно используются стали марки 15Х2МФА, а в США — A508 Gr.3. Основное отличие между ними заключается в том, что 15Х2МФА содержит хром (1,5–2,0%) и ванадий, что делает её более устойчивой к коррозии в агрессивных средах.

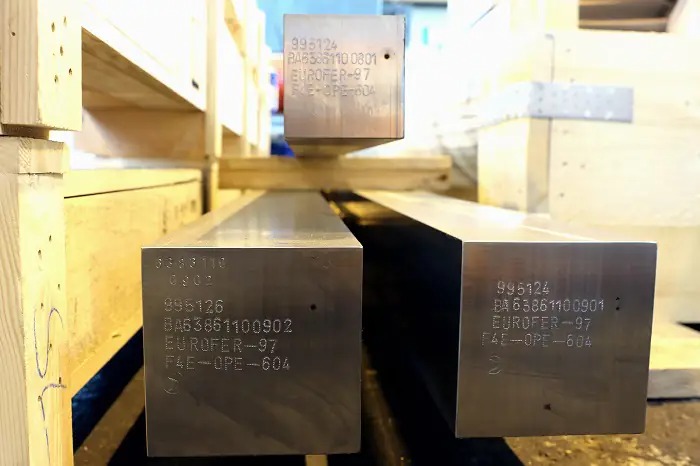

Альтернативой могут служить стальные сплавы с высоким содержанием хрома, такие как Eurofer-97, используемые в Европе.

Чтобы защитить корпус от коррозии, которая может возникнуть при контакте с теплоносителем, внутренняя поверхность покрывается нержавеющей сталью или другими коррозионно-стойкими сплавами.

Обычно применяется аустенитная нержавеющая сталь, например, марки 08Х18Н10Т или AISI 304/316. Этот материал устойчив к коррозии в условиях высокой температуры и давления, характерных для водной среды.

Без специального покрытия корпус может быть опасен и непригоден для использования.

Покрытие наносится на внутреннюю поверхность корпуса методом электродуговой или плазменной наплавки.

Такой подход предотвращает прямой контакт основного материала корпуса с теплоносителем, что значительно продлевает срок службы устройства.

Также для защиты корпуса от перегрева и минимизации тепловых потерь используются специальные изоляционные покрытия, такие как керамические или минеральные волокна. А для герметизации крышки корпуса применяются графитовые или металлические прокладки, устойчивые к высоким температурам и радиации.

Итого, чтобы создать корпус, необходимы: внешний контур из стали с низким содержанием легирующих элементов и внутренний контур с защитой от коррозии и контакта основного материала корпуса с теплоносителем.

Почему не используются более стойкие и тяжелые сплавы? Потому что ни титановые сплавы, ни высоколегированные стали не подходят. Во-первых, это дорого, а во-вторых высоколегированные материалы сложнее поддаются сварке и обработке. С ними банально дольше и сложнее работать при постройке корпуса. Ну и радиационная стойкость у некоторых сплавов значительно ниже.

Как создают корпус ядерного реактора. Поэтапно

Легирование стали — это металлургический процесс плавки, в ходе которого в неё вводятся различные добавки.

📍 Первый этап — это создание материалов для корпуса. Его можно разделить на несколько более мелких этапов или даже посвятить этому отдельную статью, но сегодня я буду краток.

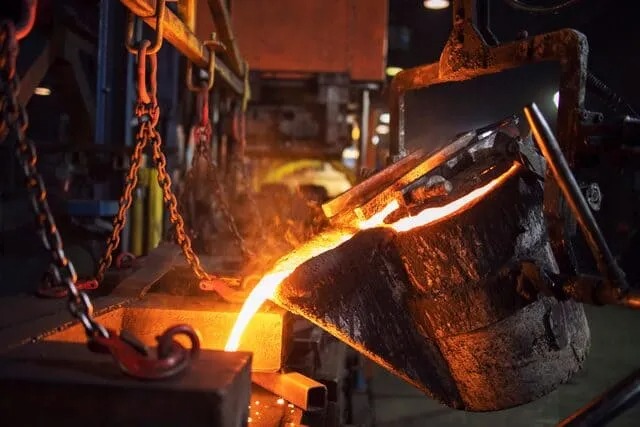

Сначала сталь выплавляют, затем легируют, добавляя к ней различные элементы для улучшения свойств, таких как антикоррозийность.

После этого сталь очищают от неметаллических включений с помощью вакуумной дегазации и отправляют на ковку и термическую обработку. Разумеется, каждый этап сопровождается тщательной проверкой качества.

Корпус ядерного реактора в разрезе.

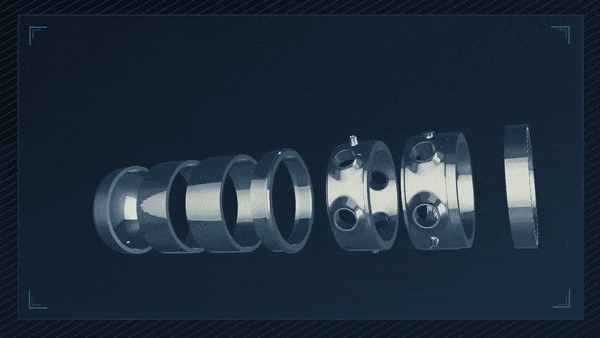

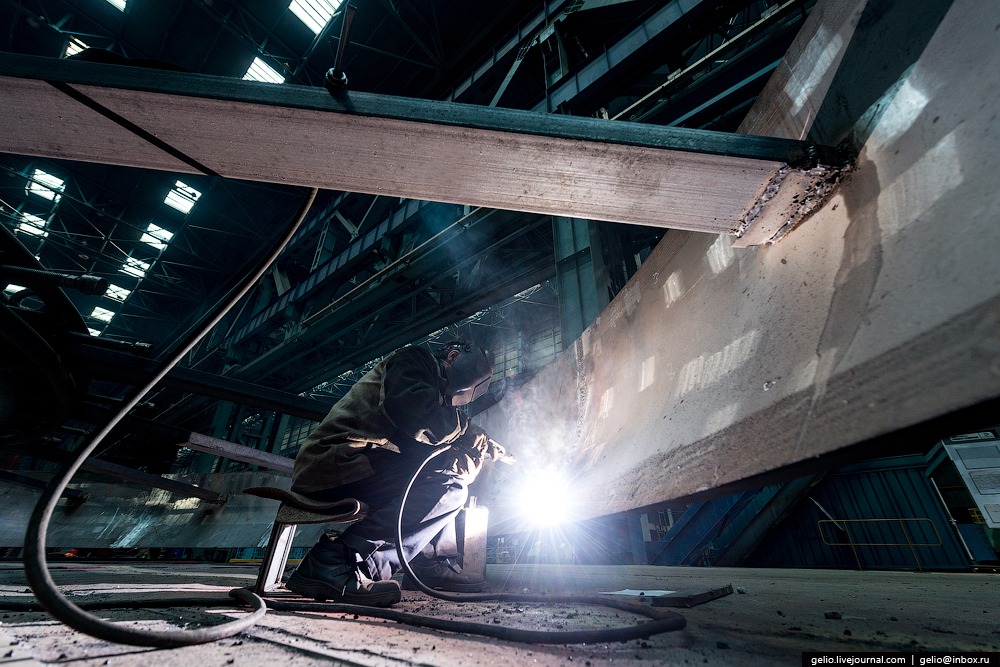

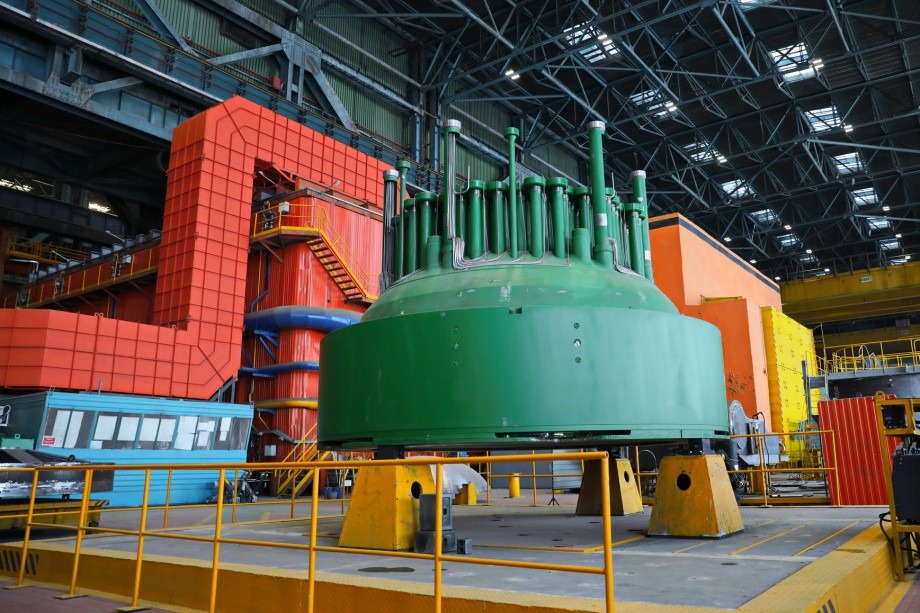

📍 Из полученных материалов изготавливаются основные части корпуса: боковые стенки, днище, фланец и крышка. Затем отдельные части корпуса соединяются сваркой. Этот процесс гораздо важнее, чем может показаться на первый взгляд.

Скорость сварки достигает 30 см/час для швов толщиной 200–300 мм. Длина сварных швов превышает 100 м, каждый сантиметр проверяется.

Швы должны быть прочными, герметичными и устойчивыми к радиации. Для достижения этих целей используются три технологии:

✔ Автоматическая дуговая сварка под флюсом: Обеспечивает глубокое проплавление и высокое качество шва.

✔ Электрошлаковая сварка: Применяется для соединения толстостенных заготовок.

✔ Многослойная сварка: Швы наносятся в несколько проходов, что позволяет минимизировать внутренние напряжения.

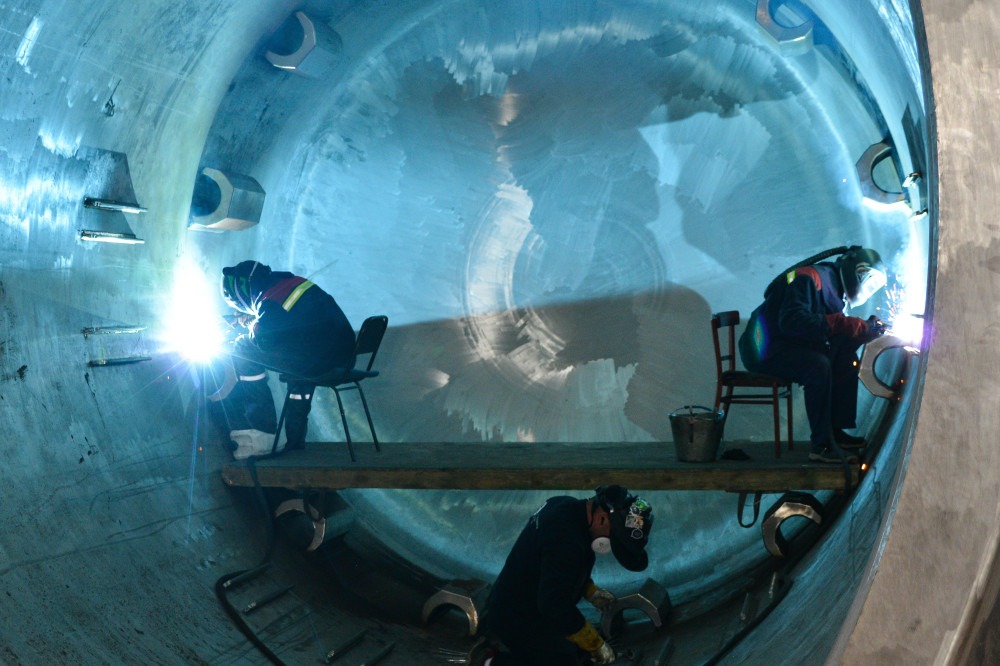

Конечно, в процессе сварки каждый шов тщательно проверяется с помощью рентгенографии и ультразвуковой дефектоскопии.

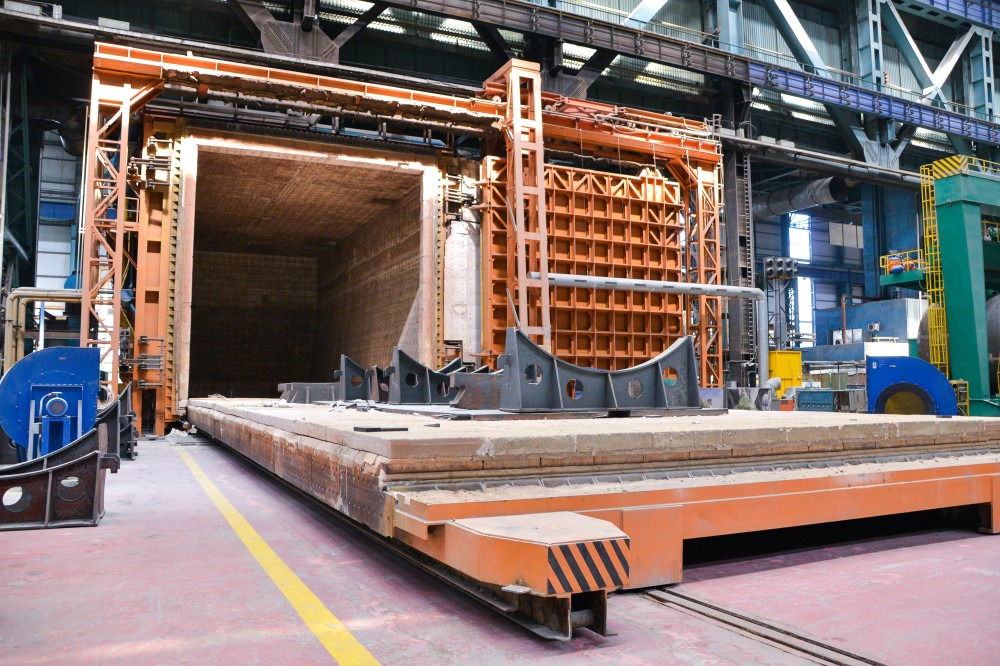

Это печь, в которой корпуса реакторов нагреваются для снятия внутренних напряжений в сварных швах. Она имеет размеры 9 на 10 метров и глубину 24 метра, что позволяет разместить на её поверхности теннисный корт.

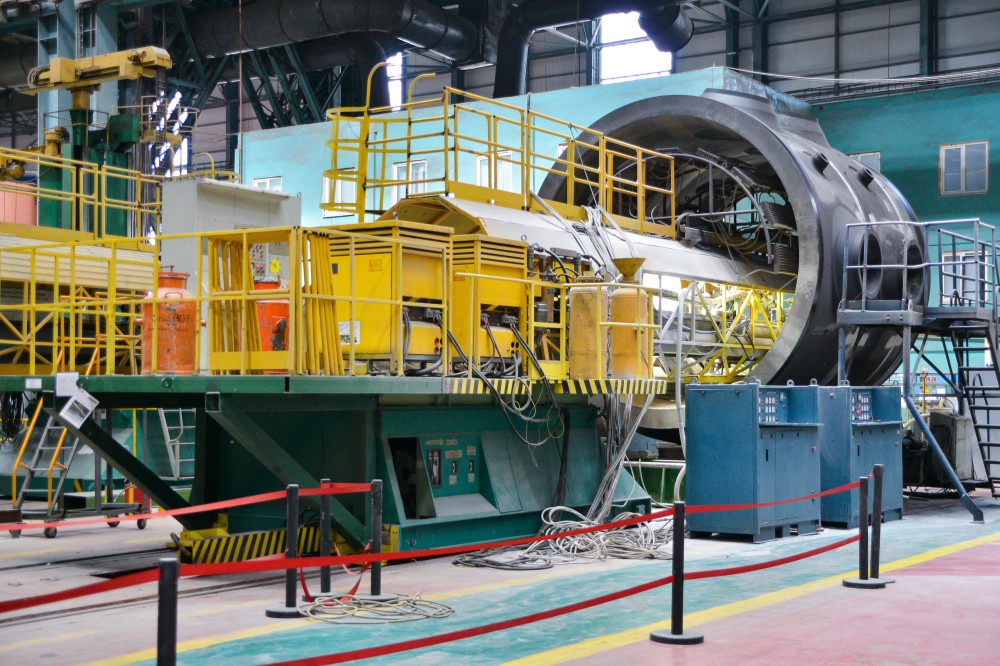

📍 На внутреннюю поверхность корпуса методом наплавки наносится слой нержавеющей стали. Этот процесс осуществляется с помощью автоматических сварочных установок, что обеспечивает равномерное покрытие.

Толщина наплавки составляет от 5 до 10 миллиметров, а её качество тщательно проверяется с помощью ультразвукового и визуального контроля.

Альтернативой могут служить стальные сплавы с высоким содержанием хрома, такие как Eurofer-97, используемые в Европе. Однако, по мнению экспертов, такой тип стали не обладает достаточной радиационной стойкостью при высоких флюенсах (суммарном количестве нейтронов, проходящих через удельную поверхность конструкции за весь срок службы реактора).

📍 После сварки и наплавки корпус проходит механическую обработку.

✔ Токарная и фрезерная обработка: Корпус приобретает точные геометрические размеры.

✔ Шлифовка: Устраняются поверхностные дефекты.

✔ Сверление: Создаются отверстия для патрубков и датчиков.

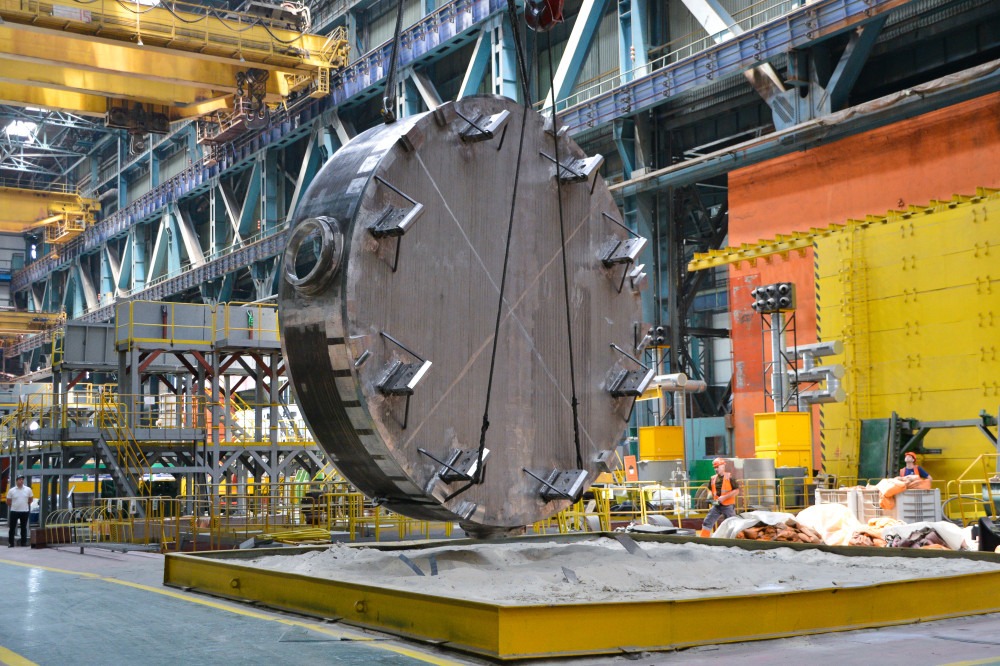

Эта песочница, нужна для кантования больших деталей, чтобы положить туда деталь и перевернуть в нужную сторону.

📍 Когда все части корпуса готовы, они собираются в единое целое. Затем проводятся испытания.

✔ Гидравлические испытания: Корпус заполняется водой под давлением, превышающим рабочее, чтобы проверить его герметичность и прочность.

✔ Пневматические испытания: Проверяется устойчивость к внутреннему давлению газа.

✔ Неразрушающий контроль: Ультразвук, рентген и магнитопорошковая дефектоскопия помогают выявить скрытые дефекты.

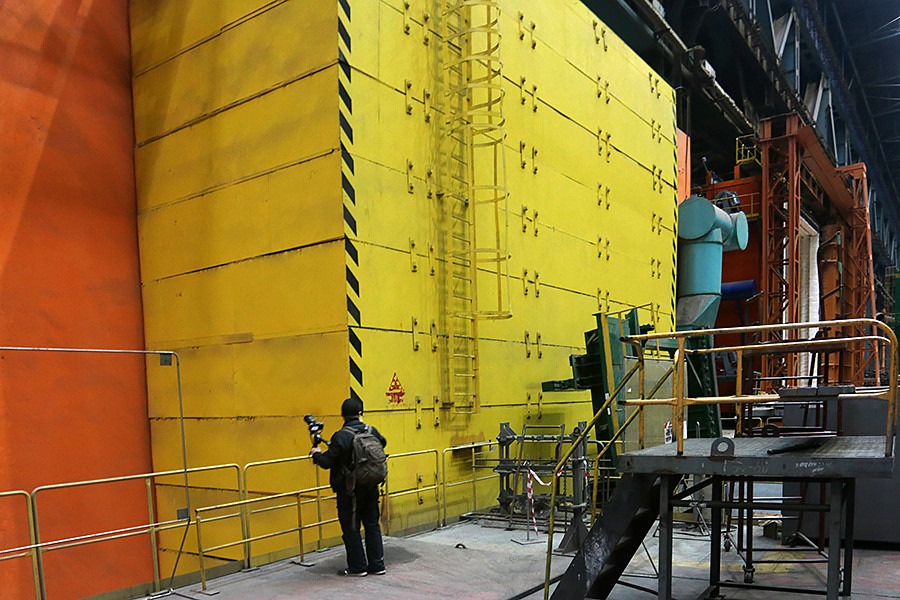

Эта огромная дверь нужна, чтобы защитить работников от воздействия рентгена.

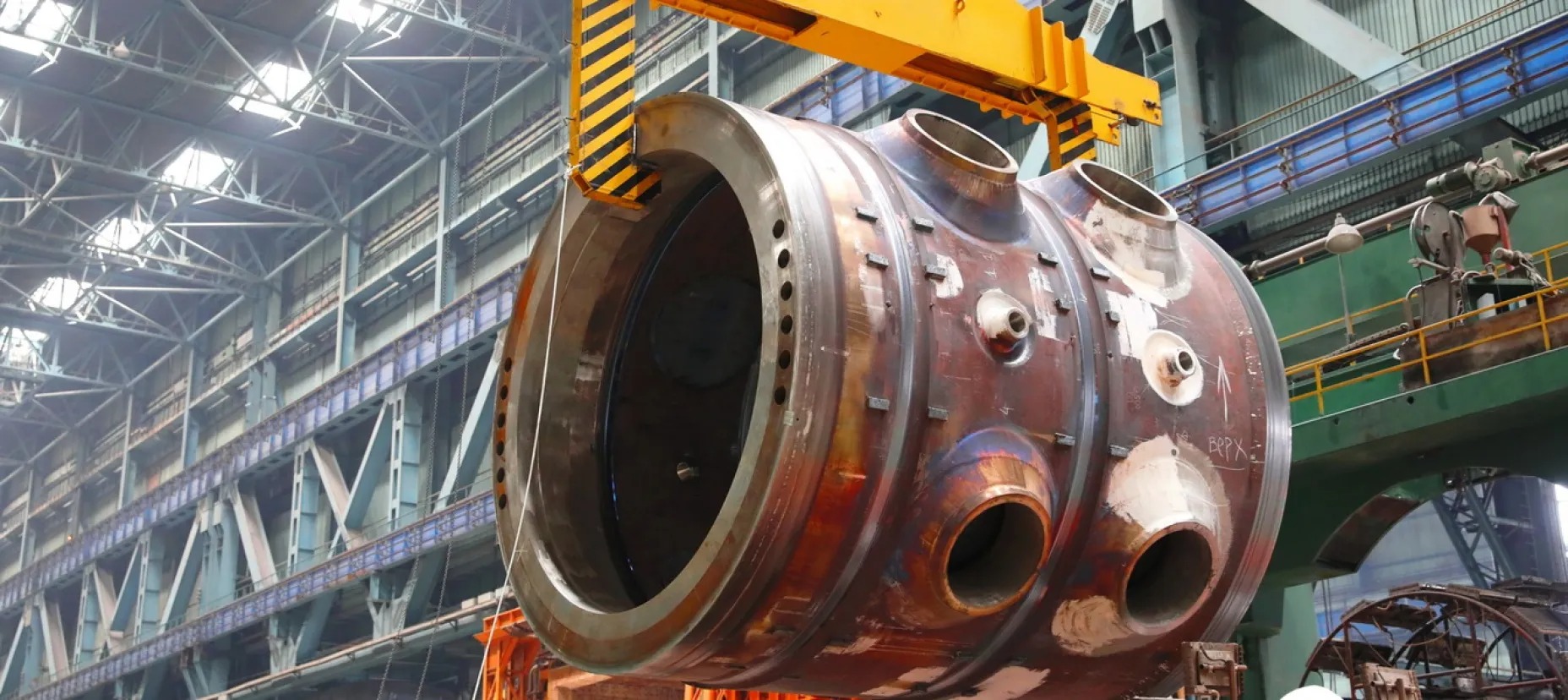

📍 Готовый корпус, вес которого может достигать 300–400 тонн, транспортируется на площадку АЭС. Для этого используются специальные железнодорожные платформы или баржи.

📍 На месте корпус устанавливается в реакторный зал с помощью мощных кранов. На создание одного корпуса может уйти до двух лет.

Знания ценой в тысячи жизней

Корпус реактора — это не просто металлическая оболочка, а ключевой элемент, обеспечивающий безопасность ядерной энергетики. Его создание требует высочайшего уровня инженерных знаний, технологических возможностей и контроля качества. К большому сожалению, выявление проблем в эксплуатации корпусов в целом и реакторов в частности иногда влечет за собой страшное.

Мир знает болезненно много примеров, когда ядерная энергетика приводила к непоправимым последствиям для человека и природы. Именно поэтому технологии и процесс создания корпуса ядерного реактора — это наука, ошибка в которой стоит непомерно высокую цену. Лично мне сразу на ум приходят финальные титры сериала «Чернобыль» от Крейга Мейзина. Пробирает до мурашек.

С этой мыслью вас и оставляю. Хорошего дня!
