Продолжаем тему умного дома и автоматизаций, на этот раз расскажем об умных-реле Aqara. Эти маленькие коробочки помогают решать множество задач, удаленно управлять гаджетами и настраивать автоматические сценарии.

Сходу разобраться в большом многообразии реле, их настройках и параметрах сложно. Сейчас разложим все по полочкам, сравним актуальные модели реле Aqara и расскажем, как их правильно подключить.

Зачем нужно умное реле

Умное реле это аналог умного выключателя или розетки, но с бóльшим количеством применений. Вот самые распространенные сценарии использования реле.

Сделать розетку или выключатель умным. В этом случае реле устанавливается в подрозетник и подключается соответственно схеме. Розетка или выключатель работают в прежнем режиме, но появляется возможность управлять ими удаленно. Получится включать свет или электроприбор со смартфона, голосом или настроить автоматизацию.

Перенести выключатель в удобное место. Если ремонт уже сделан, а выключатель расположен неудобно, реле исправит ситуацию. Его можно установить вместе с неудобным выключателем или вместо него. Потом к реле привязывается беспроводной выключатель, который можно разместить возле кровати, у дивана или вообще под подушкой. Беспроводной выключатель будет управлять реле, включать и выключать свет.

Сделать проходной выключатель. Если во время ремонта не заложили возможность сделать два выключателя для одного светильника, это можно сделать при помощи реле. Оно устанавливается в подрозетник вместе со старым выключателем. Затем к реле привязывается беспроводной выключатель, свет можно включать и выключать любым из них.

Автоматизировать работу гаджетов. Реле можно установить в цепь питания любого устройства, управлять им удаленно или настроить автоматизацию. Например, можно включать освещение дома, когда стемнеет или открывать гаражные ворота по приезду домой.

Какие виды реле есть в арсенале Aqara

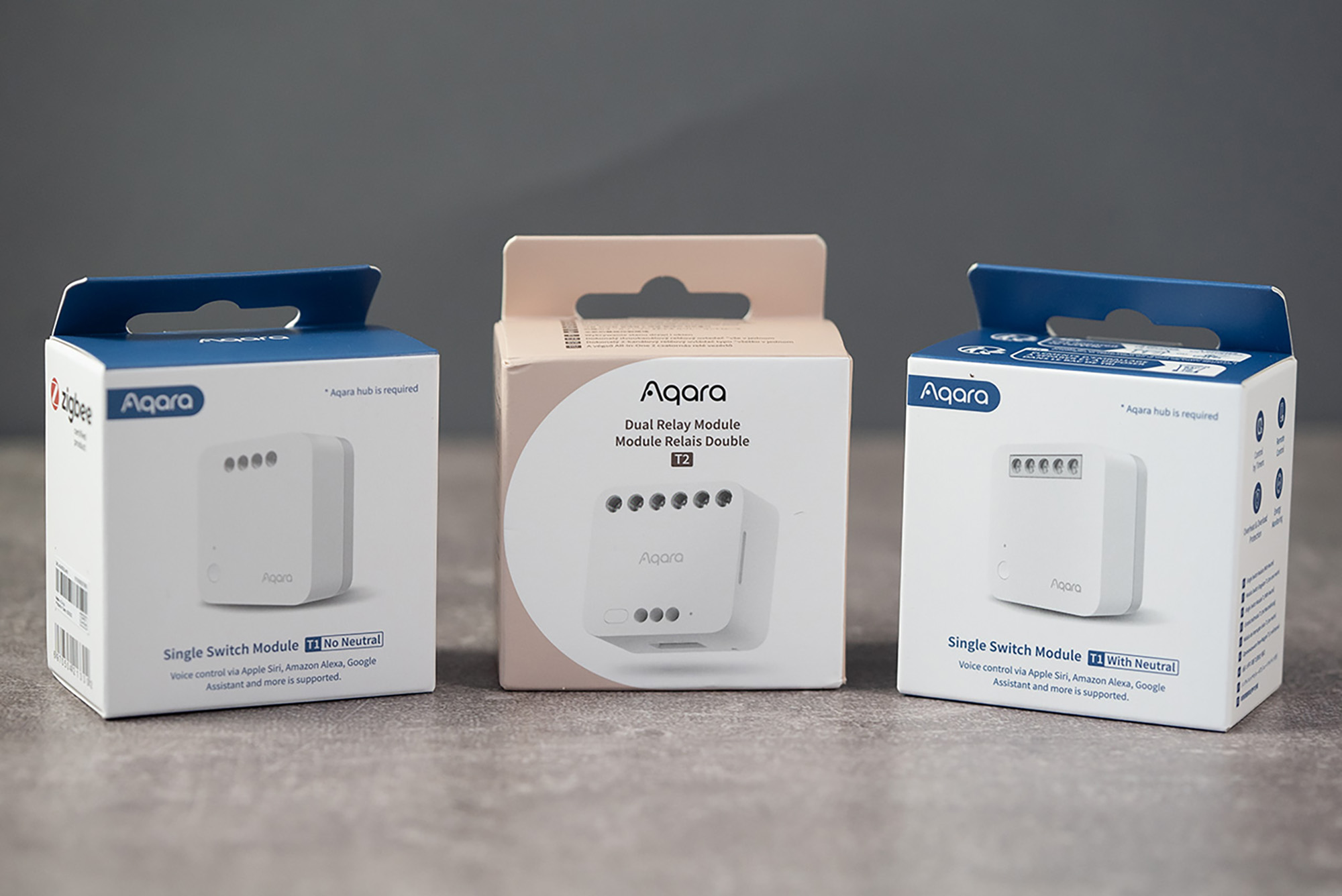

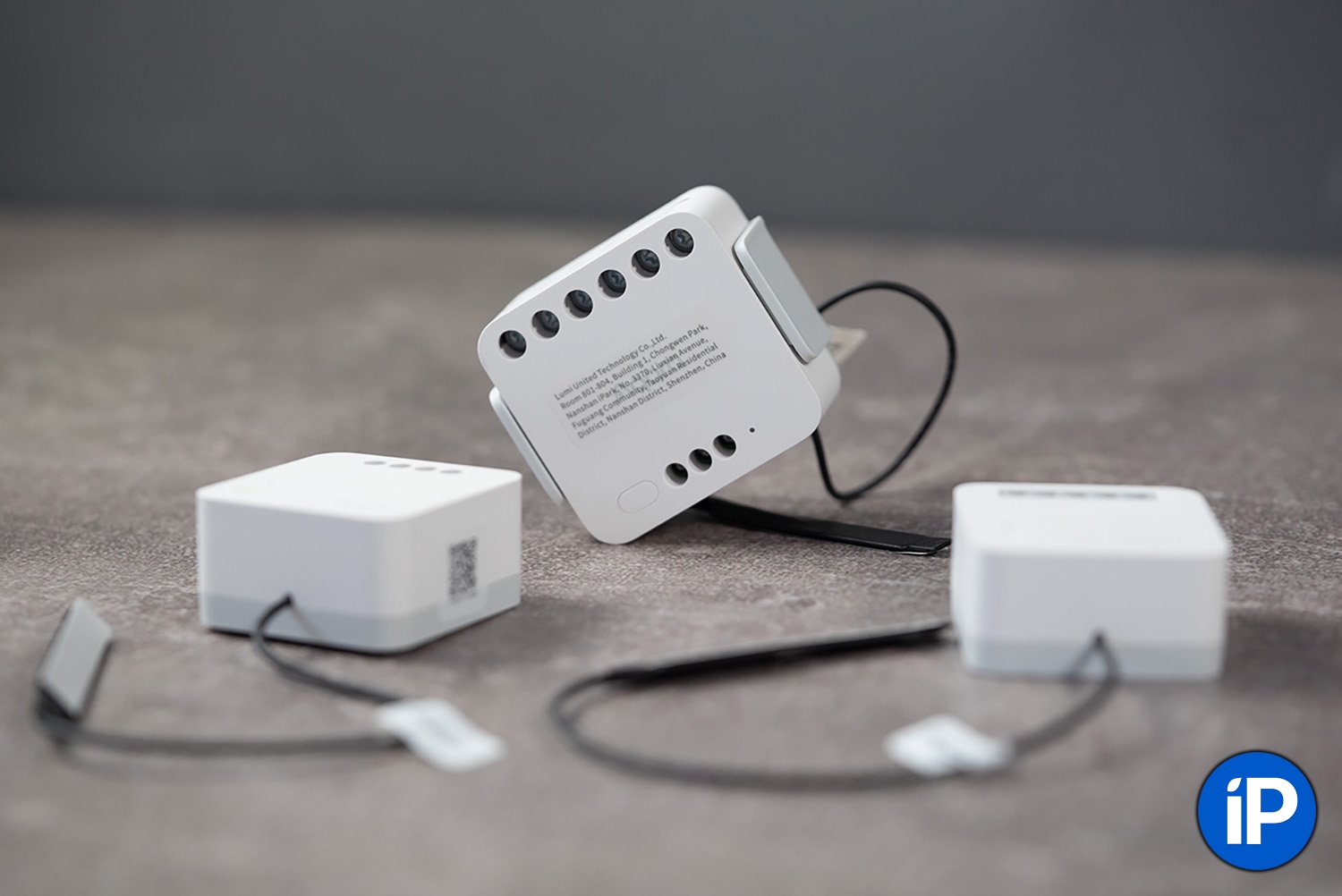

Компания предлагает три вида умных реле:

▶ Одноканальное без нейтрали Aqara Single Switch Module T1;

▶ Одноканальное с нейтралью Aqara Single switch Module T1;

▶ Двухканальное с нейтралью Aqara Dual Relay Module T2.

У каждого реле есть свои особенности, способы подключения и сферы применения. Ниже рассмотрим каждый вариант подробнее.

Одноканальное реле без нейтрали

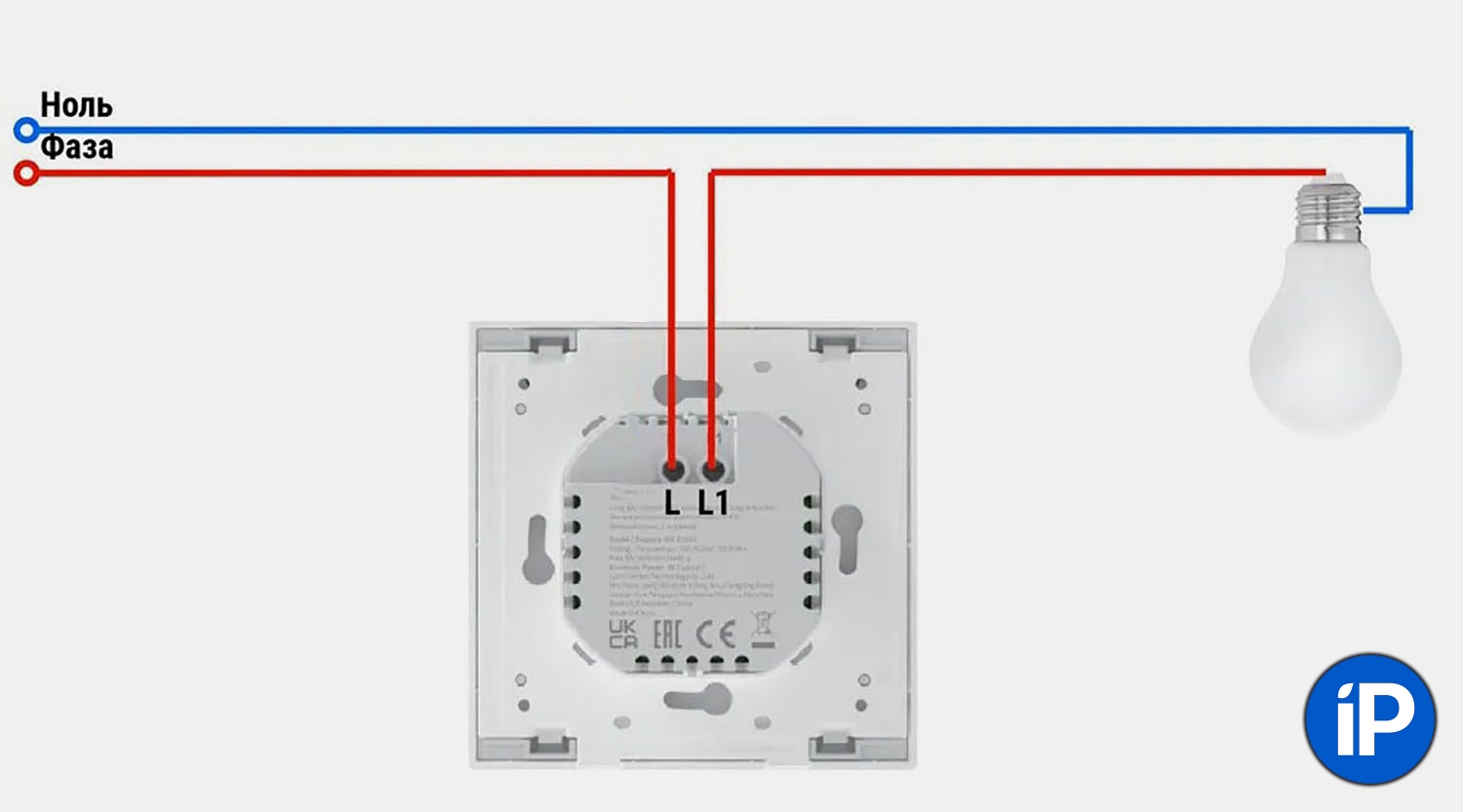

При такой схеме проводки подойдет только реле без нейтрали

Основная особенность этой модели в том, что для нее не нужна нейтраль или нулевой контакт. Часто в старых домах экономили на проводке и к выключателю прокладывали одножильный кабель. После выключателя кабель идет на лампочку и к ней же приходит “ноль” от распределительного щита.

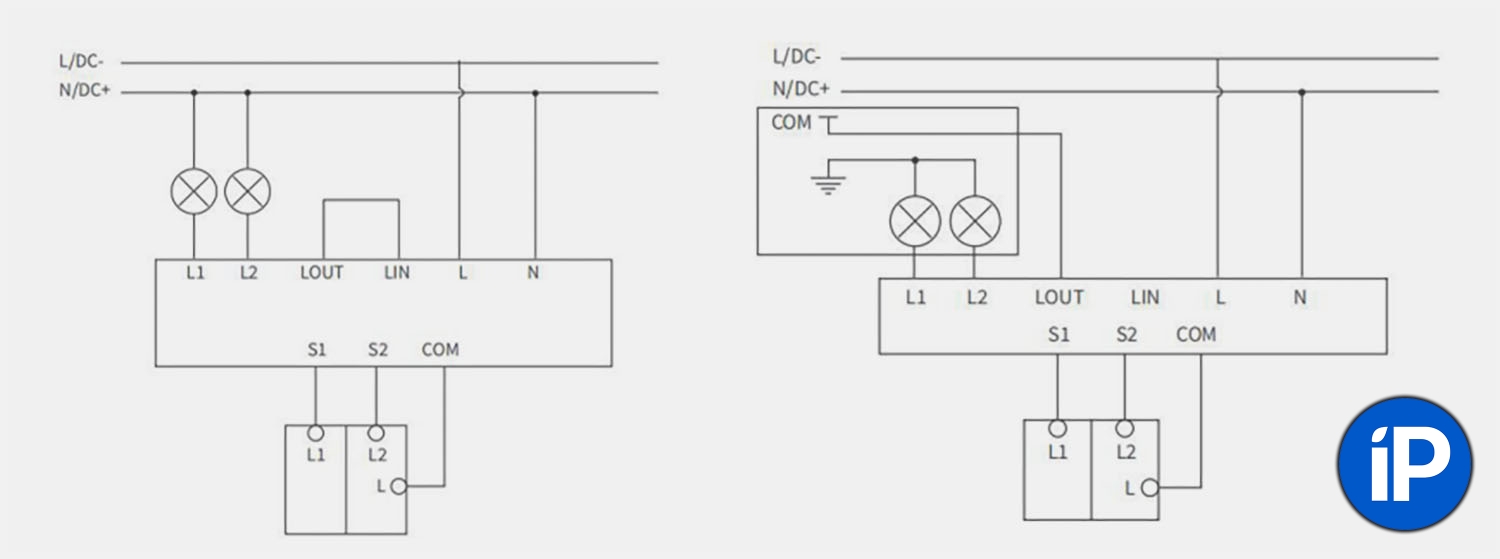

Схемы подключения реле без нейтрали

В этом случае можно использовать только реле без нейтрали. Оно встраивается в схему и будет питаться последовательно с прибором, которым управляет.

Такое реле чаще всего используется для автоматизации осветительных приборов и выключателей света. Максимальная мощность – 1250 Вт, хватит для любой лампочки и светильника.

Одноканальное реле с нейтралью

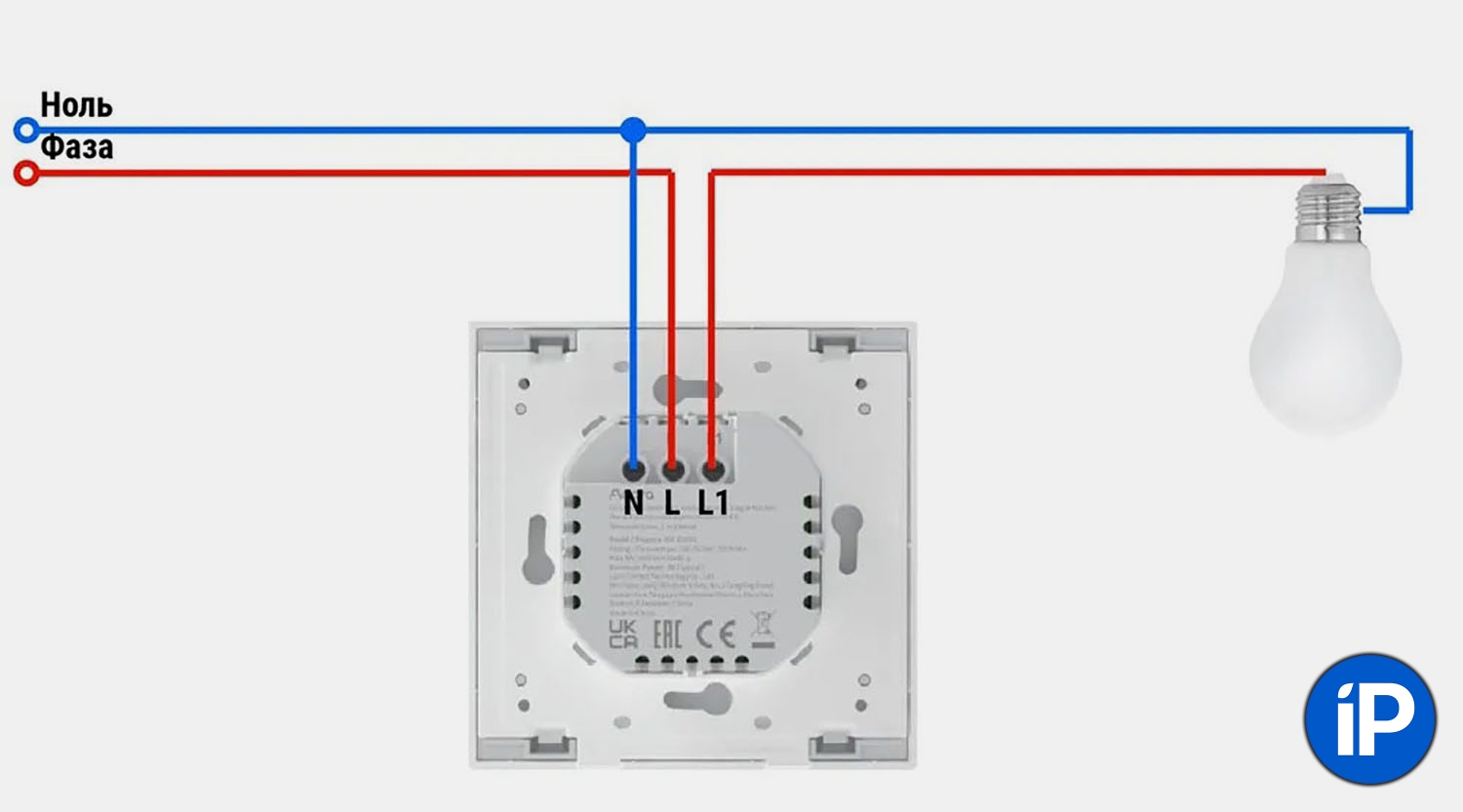

При такой схеме проводки можно использовать реле с нейтралью

Это реле подойдет, если к выключателю подведены и фаза, и “ноль”. В отличие от версии без нейтрали, это реле рассчитывает энергопотребление подключенных через него устройств. Сможете смотреть, сколько за месяц намотал обогреватель или стиральная машина.

Схемы подключения реле с нейтралью

Такое реле используют для автоматизации выключателей с нейтралью или для того, чтобы сделать обычную розетку умной. Реле будет питаться независимо от прибора, которым управляет. Максимальная мощность – 2500 Вт, можно подключать более мощные потребители.

Двухканальное реле с нейтралью

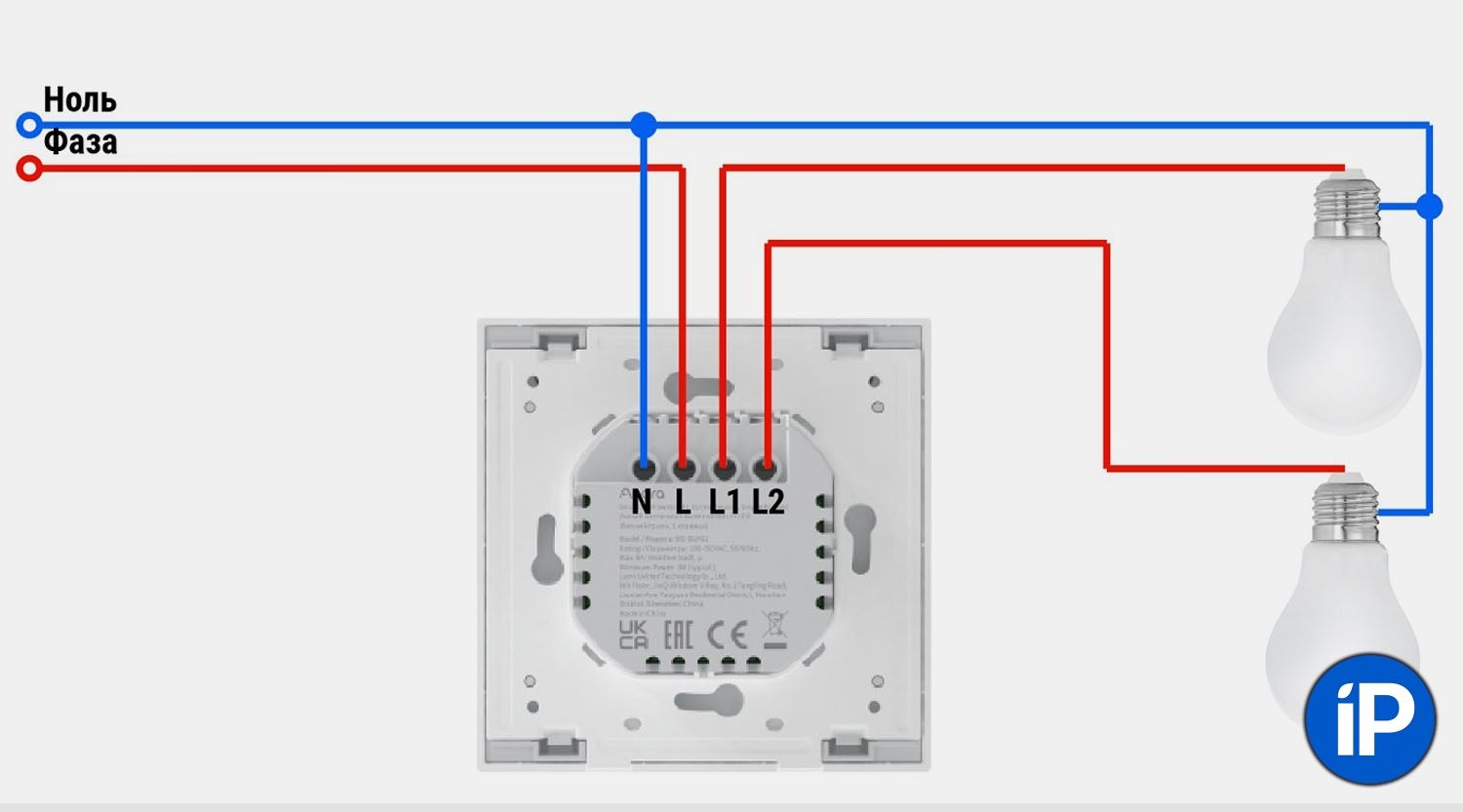

При такой схеме проводки можно использовать двухканальное реле с нейтралью

Это реле похоже на предыдущее, ему тоже нужен “ноль” для подключения, но управлять оно может сразу двумя устройствами. Например, двумя разными светильниками, розетками или розеткой и светильником.

Отличие этого реле в том, что оно может питаться как от переменного тока 220 В, так и от постоянного 24-60 В. Другими словами, запитать реле можно как вместе с розеткой, так и от отдельного элемента питания. В зависимости от способа питания, используется схема подключения с сухим или мокрым контактом.

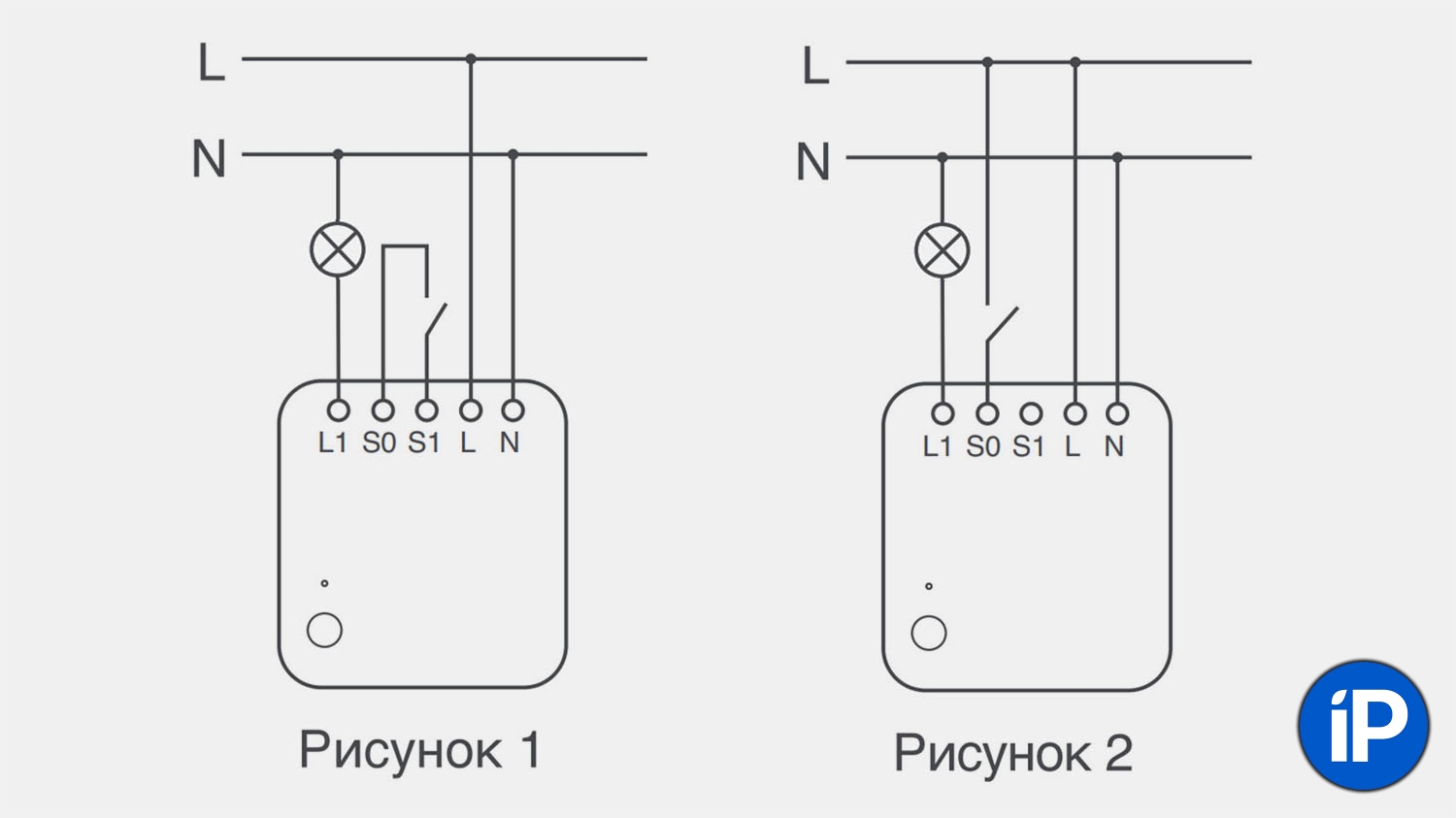

Схемы подключения реле с мокрым контактом (слева) и с сухим контактом (справа)

У этого реле больше применений, его можно использовать во влажных помещениях, например, в подвале или гараже. Реле может работать от автономного питания.

Как подключить реле Aqara

Для подключения реле понадобится подходящий Zigbee-хаб:

◉ Aqara Hub M2 (наш тест этого хаба);
◉ Aqara Hub M1S Gen 2 (здесь рассказывали о первой ревизии хаба);
◉ USB-хаб Aqara Hub E1;
◉ Камера Aqara Camera Hub G3 (вот наш подробный обзор гаджета);
◉ Камера Aqara Camera Hub G2H Pro (тест первой версии этой камеры).

Далее действуйте следующим образом:

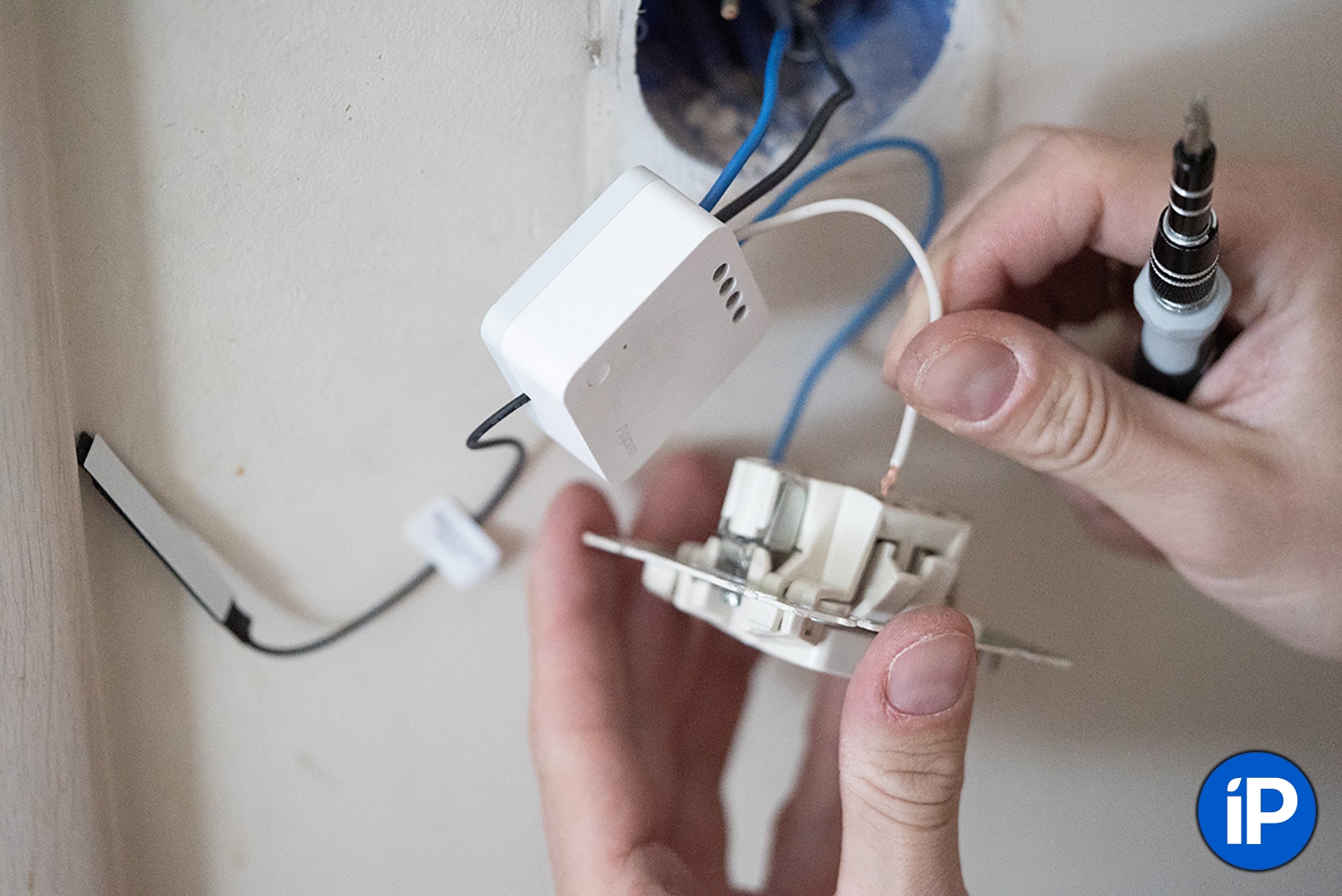

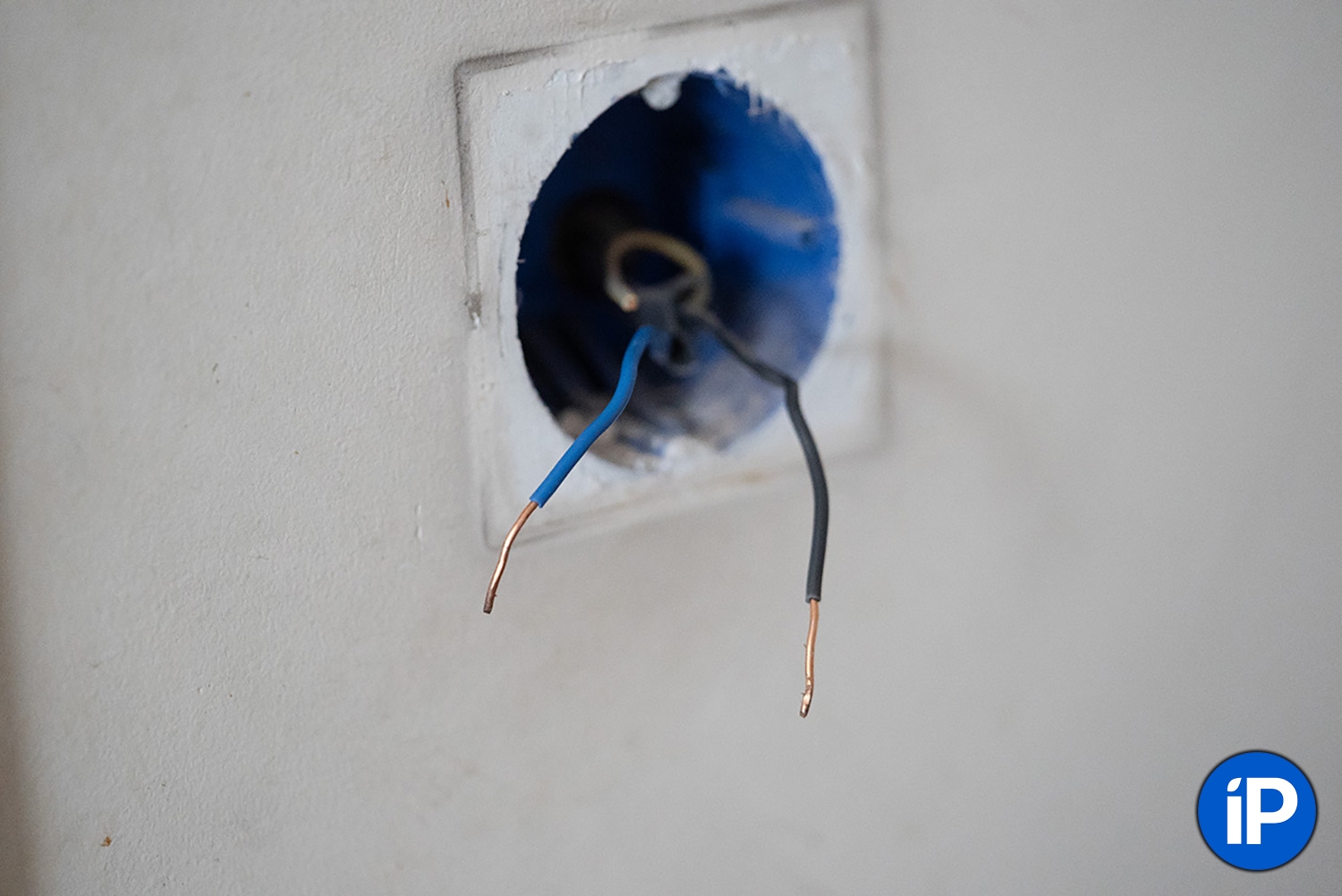

1. Обесточьте розетку или выключатель, в котором будете устанавливать реле.

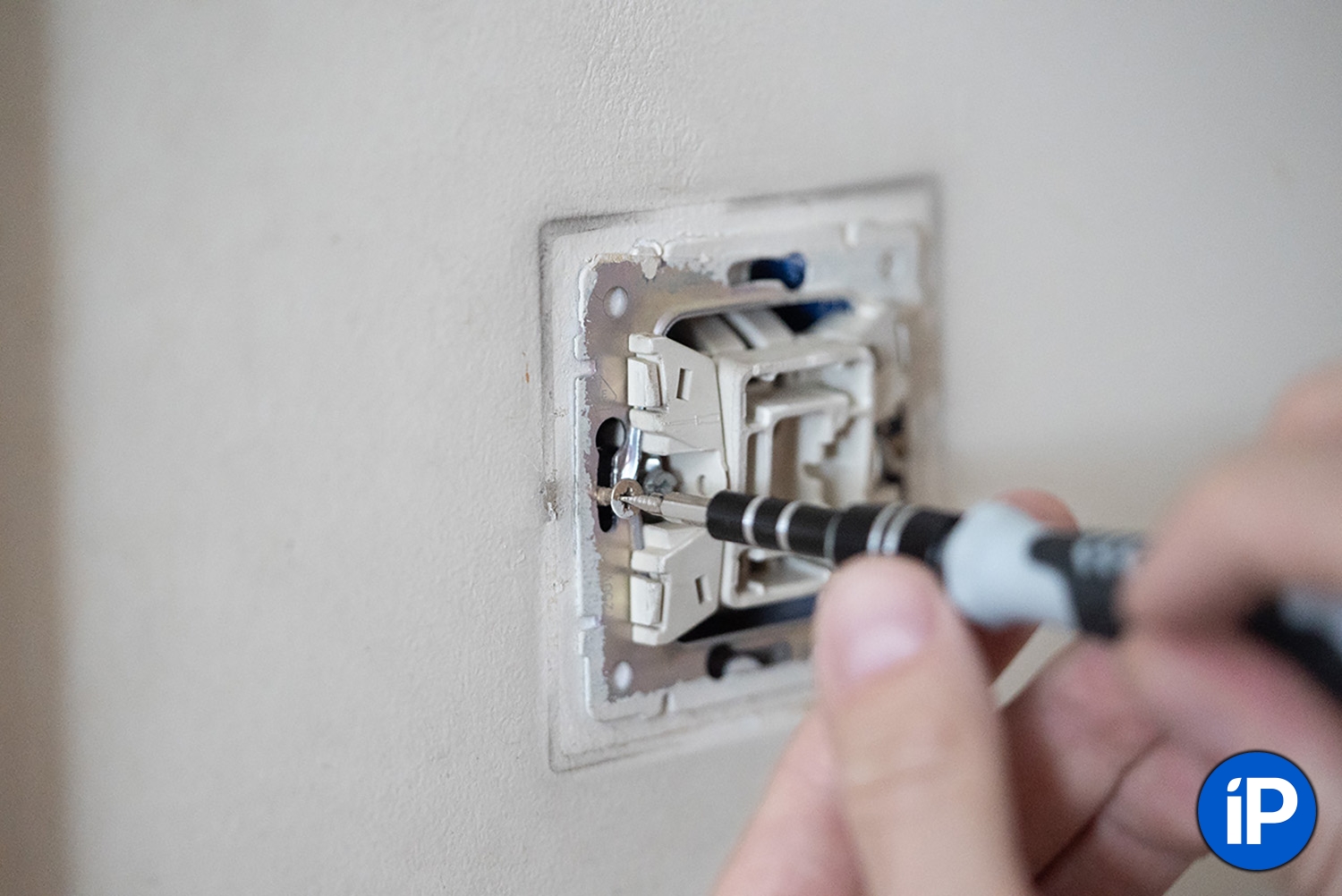

2. Демонтируйте розетку или выключатель.

3. Убедитесь, что выбранный тип реле подходит к схеме проводки. Также проверьте, что реле помещается к подрозетник. В мелкой коробке места для реле и выключателя может не хватить.

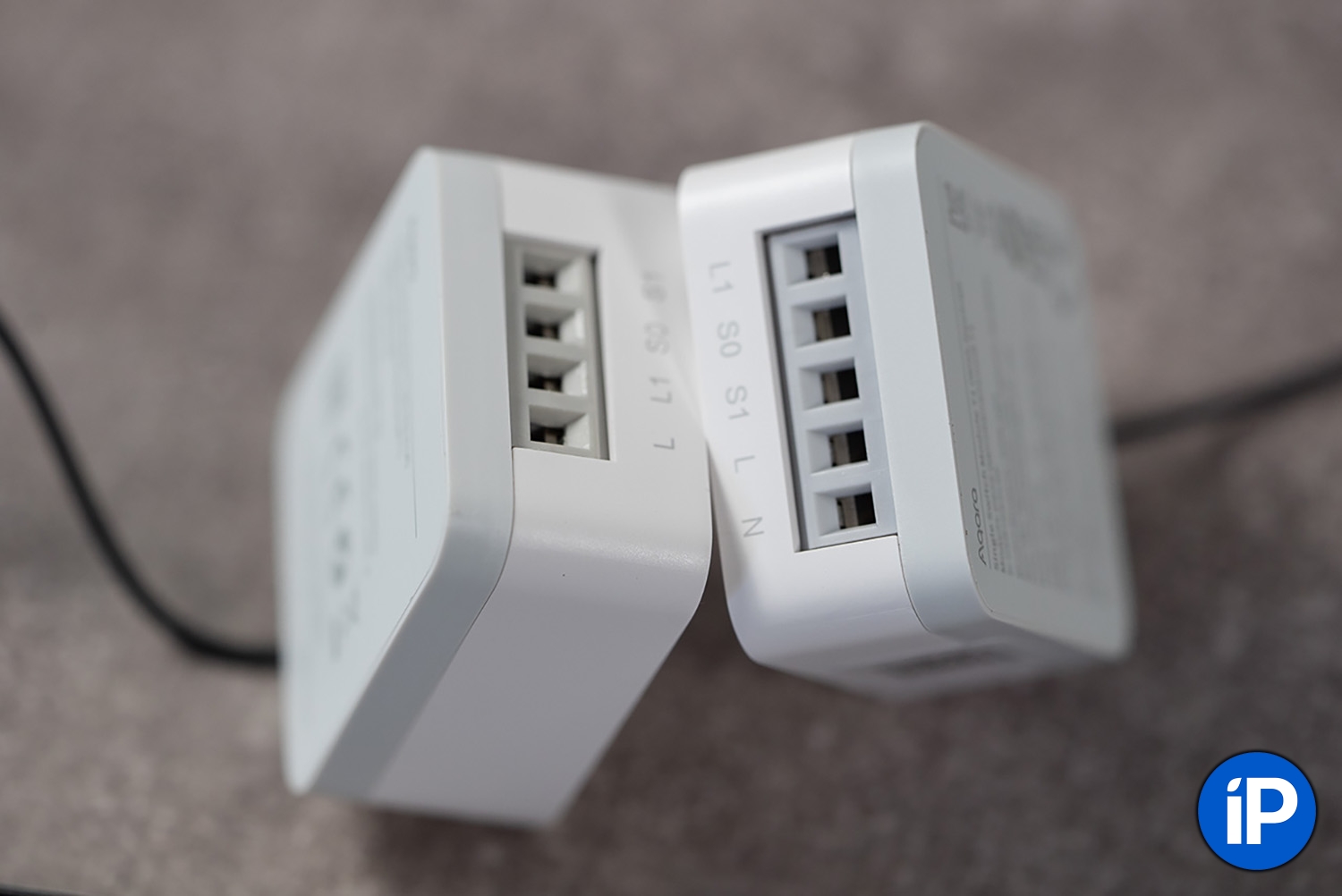

4. Подключите реле согласно схеме.

5. Подайте питание на собранную схему с реле.

6. Подключите реле к хабу.

7. Соберите розетку или выключатель вместе с реле.

8. Настройте нужные способы управления и автоматизации.

Как управлять умным реле Aqara

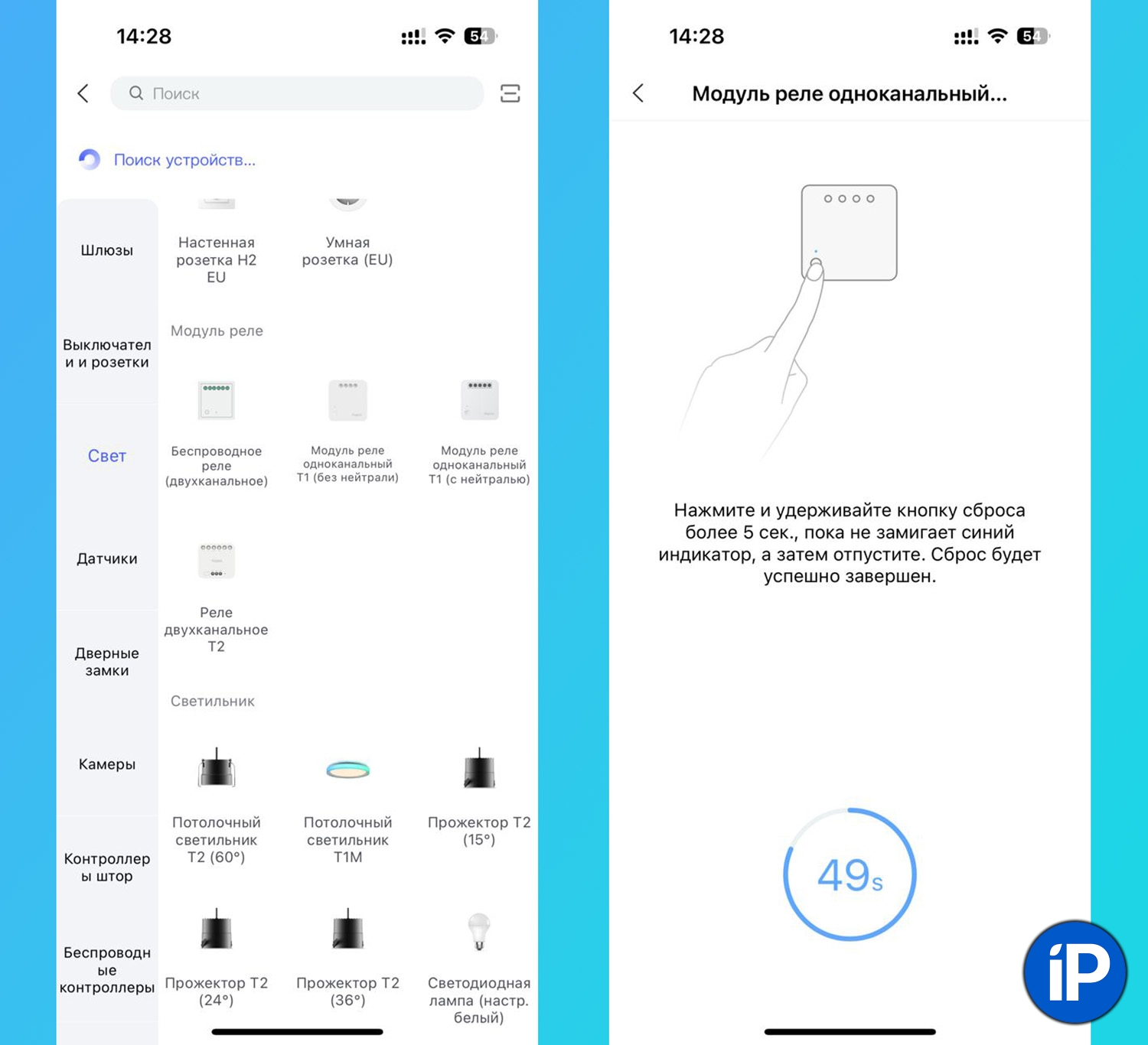

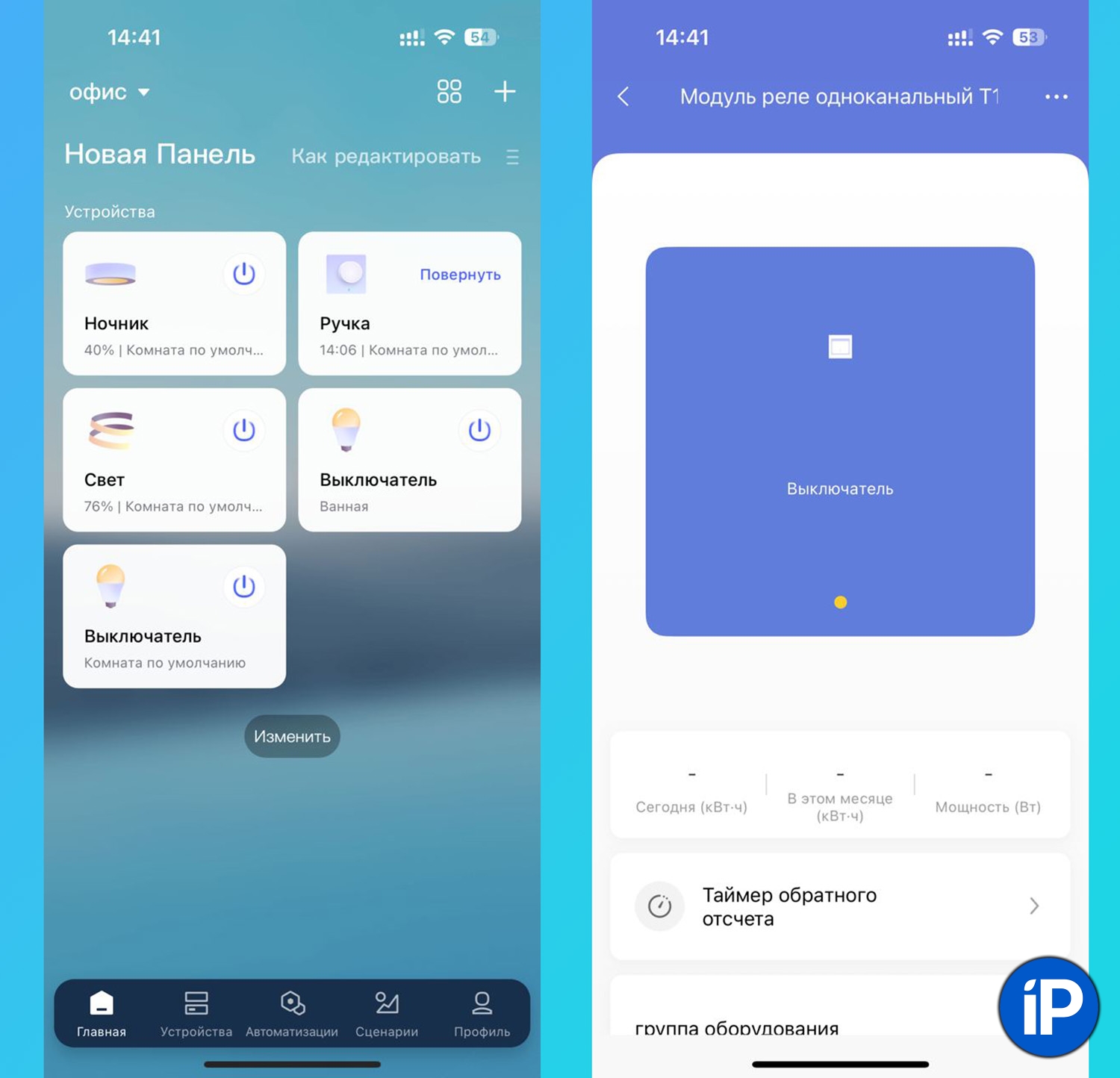

Чтобы управлять реле и добавлять автоматизации, нужно правильно настроить его в приложении Aqara. Подключается гаджет, как и любой другой умный девайс: зажимаем кнопку на реле и выбираем его в списке для подключения.

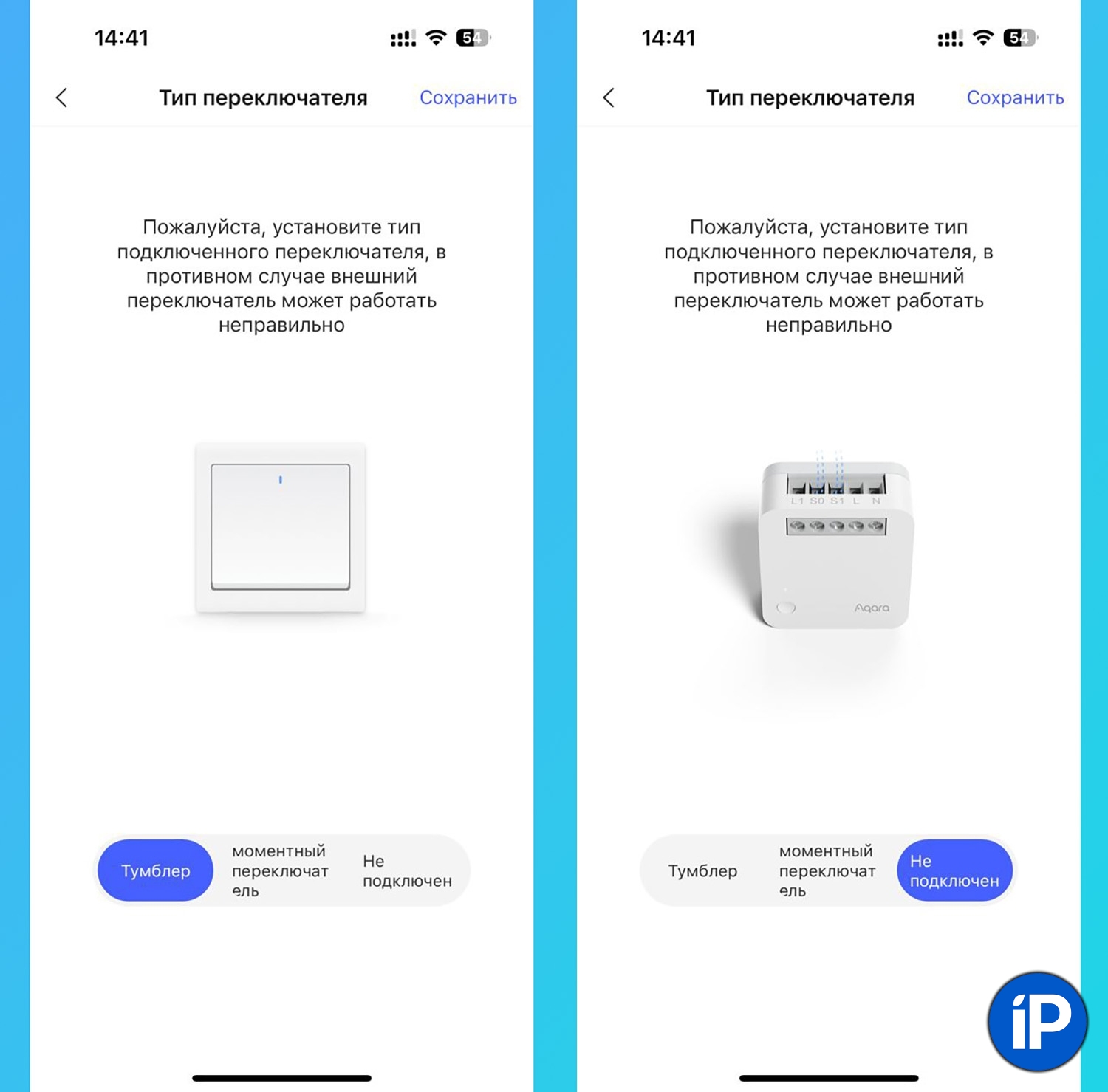

При первоначальной настройке выберите тип подключения реле и как оно будет отображаться в списке добавленных устройств. Это может быть розетка, выключатель или другой подходящий прибор.

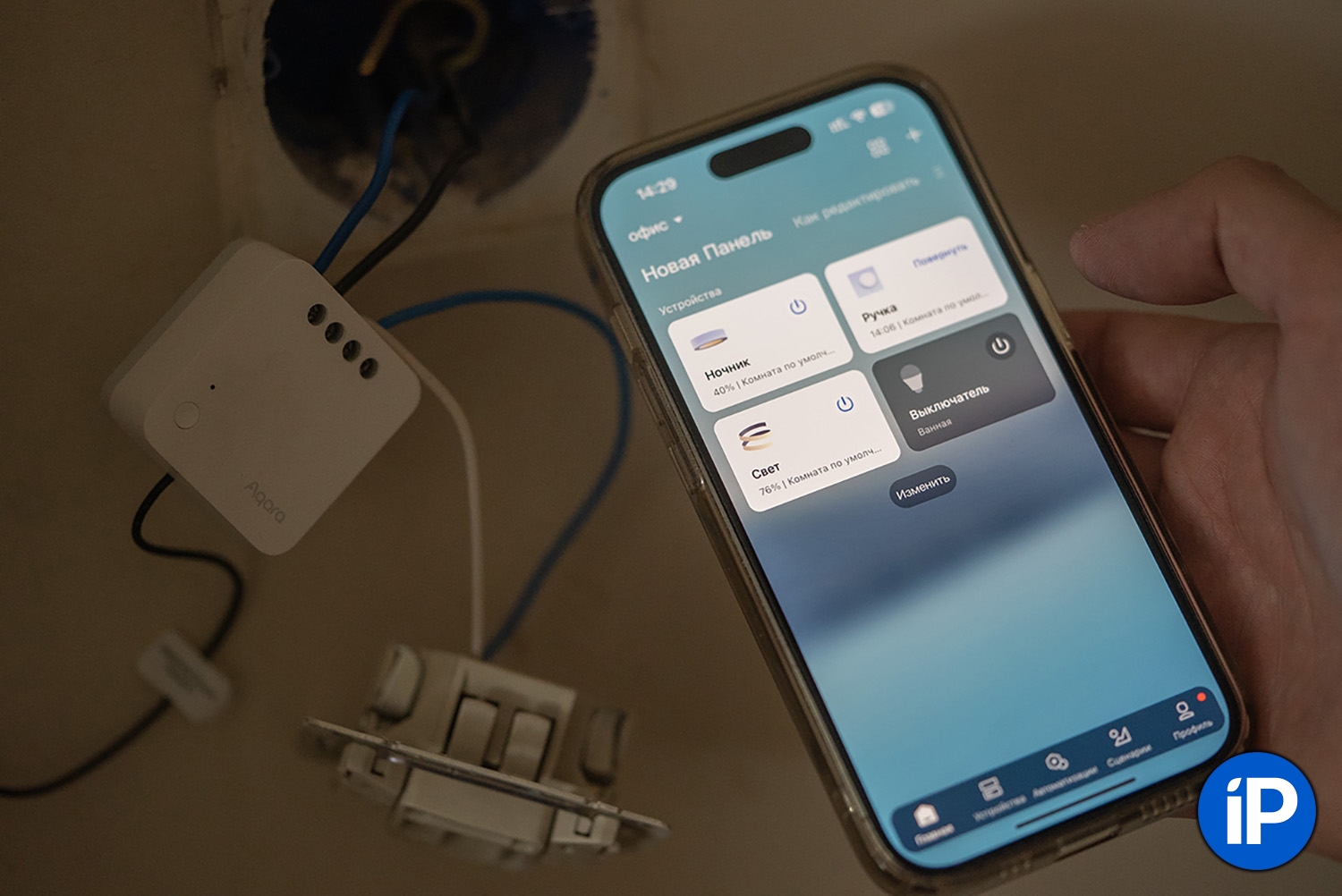

Дальше все просто, настраивайте и управляете реле, как любым другим умным девайсом Aqara. Можно включать его в сценарии автоматизации, прокинуть в приложение Дом от Apple или привязать к умной колонке, чтобы управлять голосом.

Теперь вы точно сможете выбрать подходящее умное реле для своих сценариев использования, правильно его подключить и настроить.
