Умное освещение – один из самых распространенных видов автоматизации в доме. Настроенные сценарии позволяют реже бегать к выключателю и управлять им при помощи голоса. Проще всего реализовать такое освещение при помощи умных выключателей.
Менять люстры, светильники и лампочки на умные – дорого, а еще вариантов дизайна не так много, а вот выключателей со смарт-начинкой на рынке предостаточно. Есть обычные, а есть продвинутые, как, например, модельный ряд Aqara Z1 Pro.
Пометка Pro в названии здесь не просто так, на один такой выключатель можно повесить до 17 действий в умном доме! Но обо всем по порядку.
Характеристики Aqara Z1 Pro

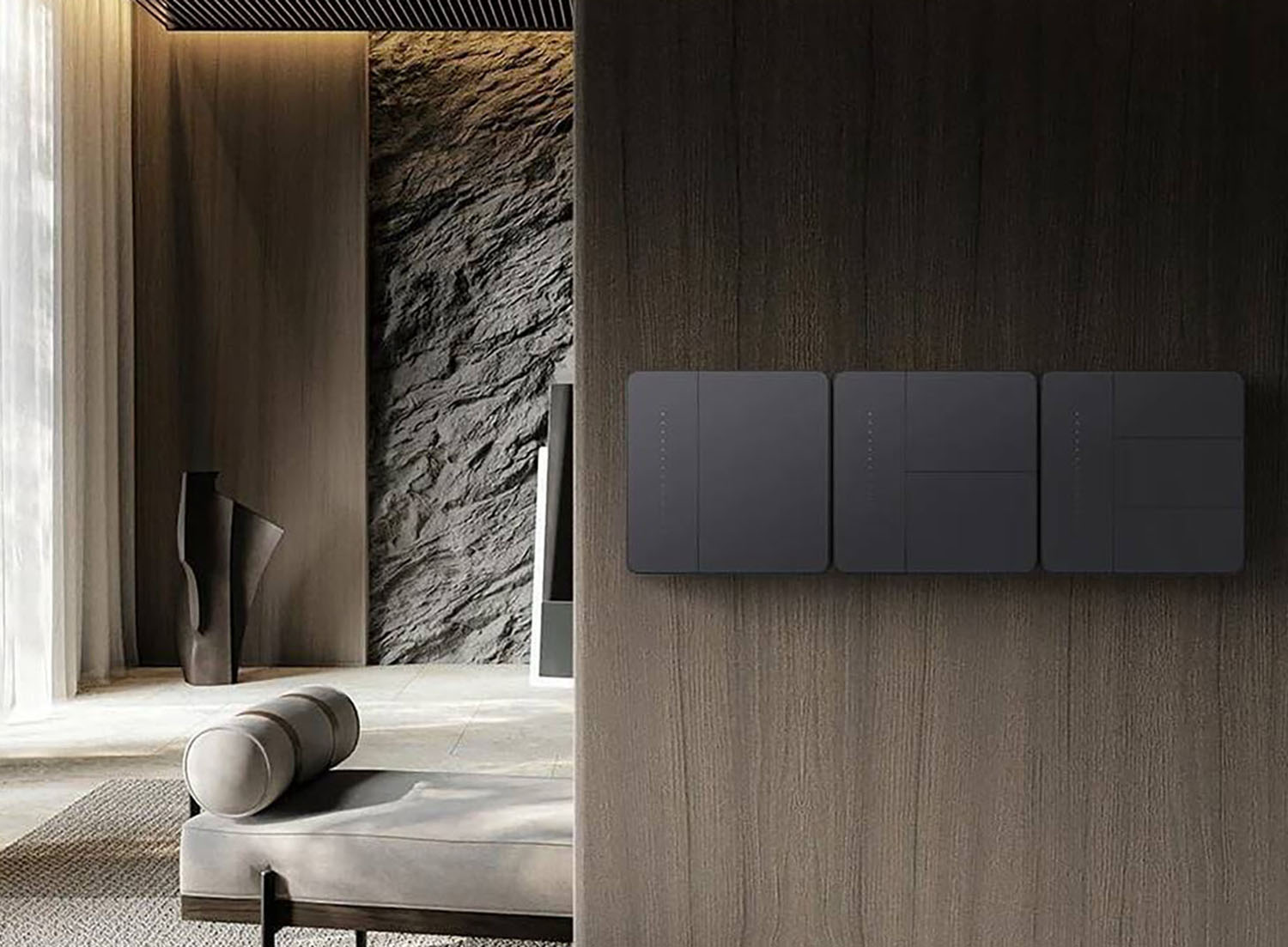

Выключатели представлены в черном и белом цвете
В линейке есть 1-, 2-, 3- и 4-клавишные выключатели. Вот общие параметры всех устройств Z1 Pro:
► Протокол: Zigbee 3.0
► Частота: 2405-2480 МГц
► Питание: 220 В~, 50 Гц
► Максимальная нагрузка: до 2200 Вт для резистивных нагрузок
► Максимальная нагрузка: до 400 Вт для LED-ламп
► Мониторинг энергопотребления: при подключении к линии фазы и ноля
Размеры всех моделей: 86х86х33,5 мм
Для чего нужны выключатели Aqara Z1 Pro

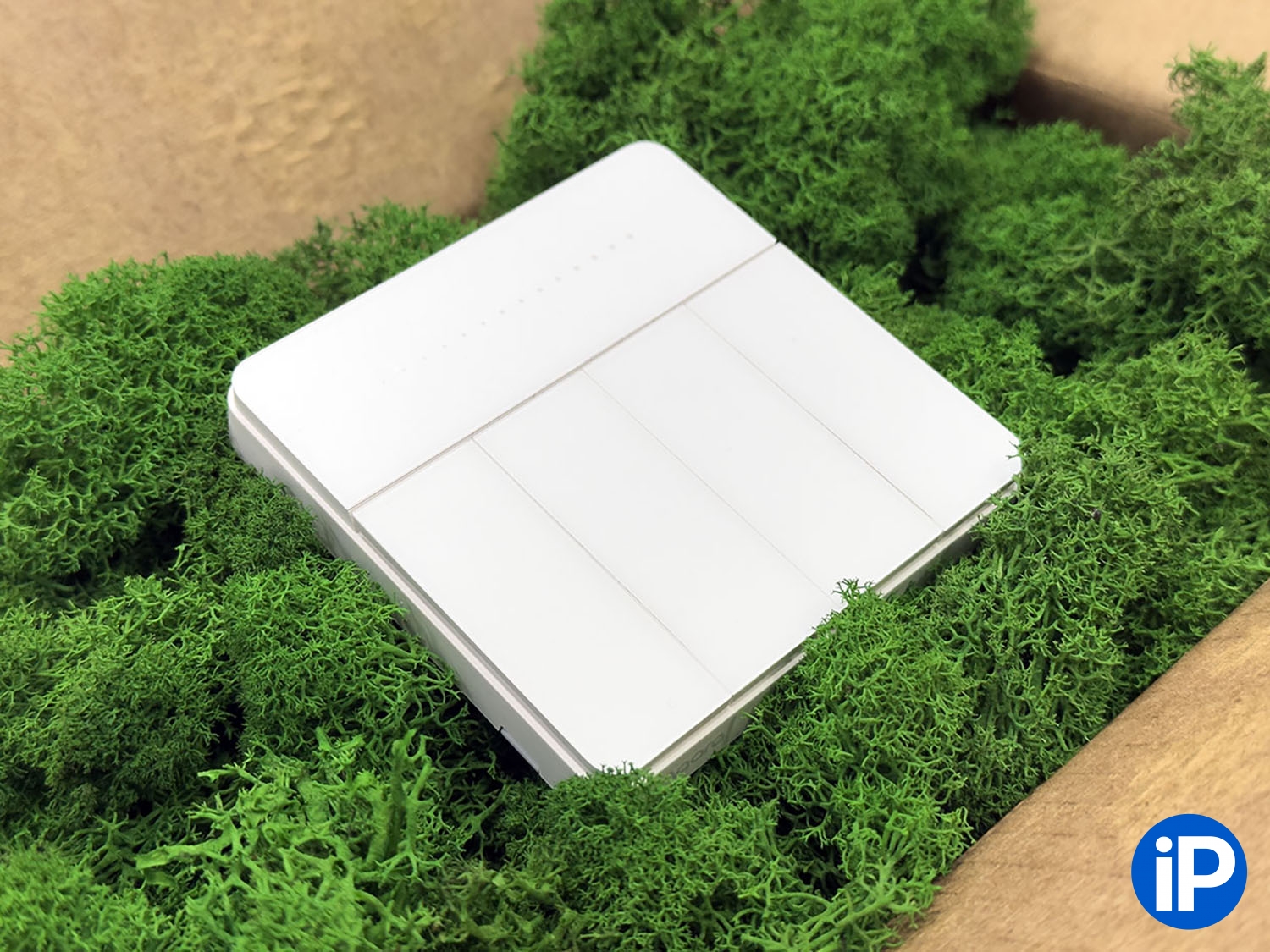

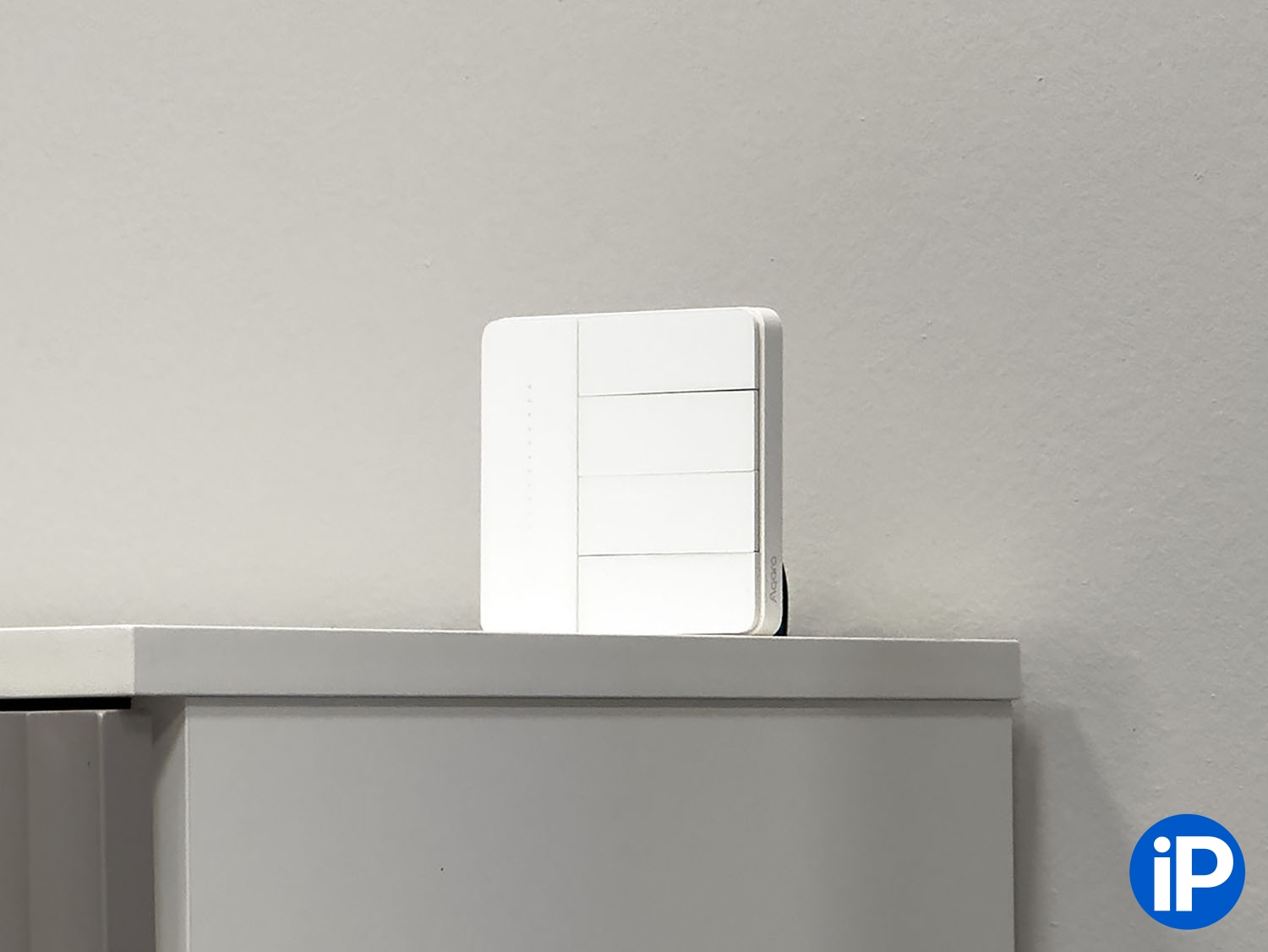

У нас на обзоре самая продвинутая модель с 4 кнопками
Такой выключатель имеет несколько важных особенностей.
► Делает умными глупые светильники: если не хотите менять все лампочки в люстре, уже выбрали красивый светильник без умной начинки или хотите с одного выключателя управлять половиной дома, эта модель точно подойдет.
► Позволяет настраивать автоматизации: можно автоматически включать свет в комнате после заката или если закрыли умные шторы. А еще выключатель сможет сам гасить свет, когда никого нет в комнате, но для этого дополнительно понадобится датчик движения.
► Умеет управлять другими умными гаджетами: выключатель умеет не просто размыкать контакты подключенных через него устройств, но и управлять другими умными девайсами в доме. На это намекает и дополнительная сенсорная панель, но об этом поговорим ниже.
Что еще умеют выключатели Aqara Z1 Pro

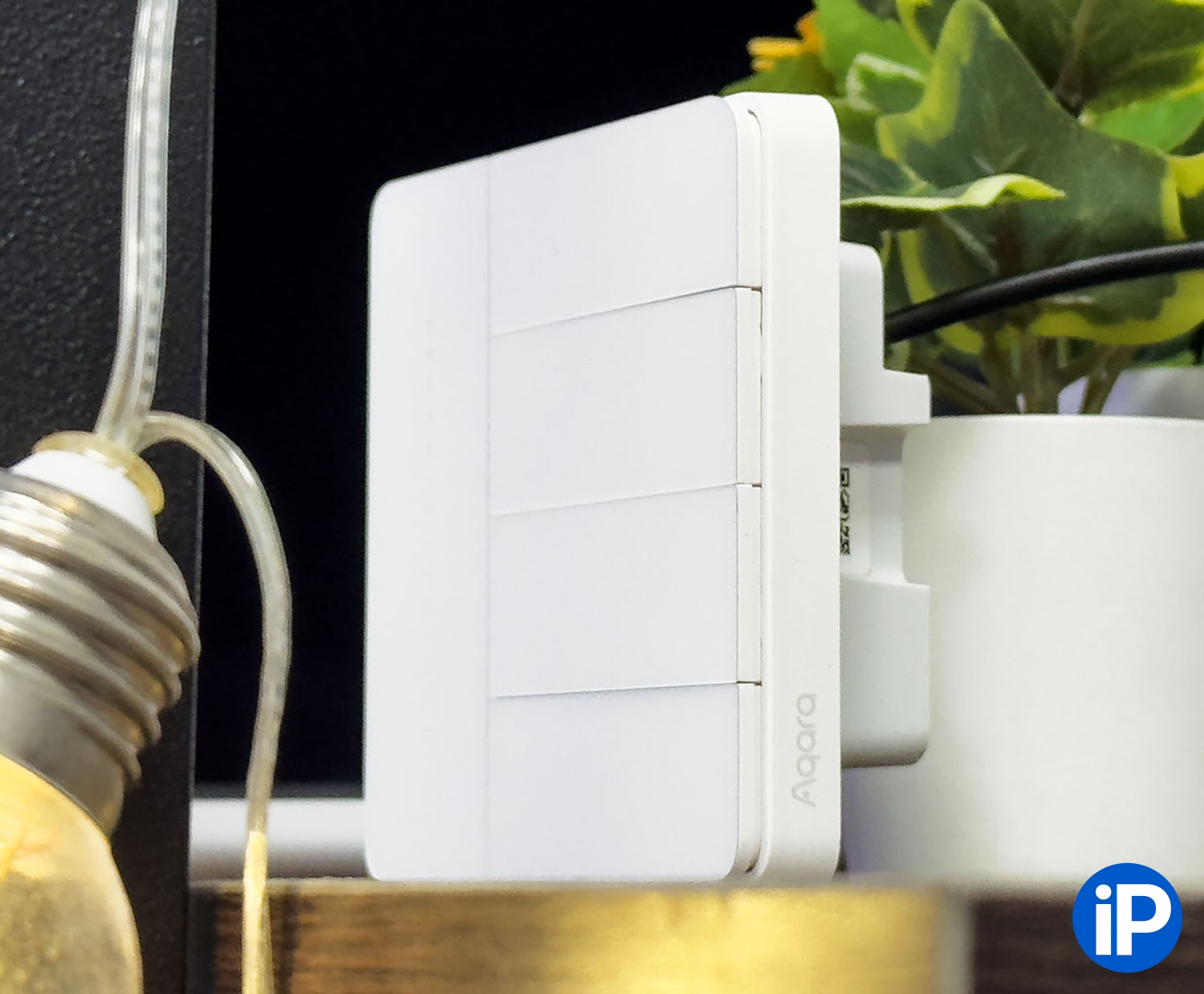

Можно повернуть устройство на 90 градусов и установить таким способом
Каждая кнопка кроме физического управления подключенной линией может выполнять действия по двойному нажатию и удержанию. Получается, что 4-кнопочный выключатель может выполнить 12 действий на всех клавишах суммарно.
У такого выключателя есть еще одна особенность. Четвертая кнопка у него не физическая, а логическая. Напрямую управлять питанием подключенного гаджета не может, но может управлять любым другим умным девайсом в доме.
Можно, например, настроить последнюю кнопку на включение трех предыдущих клавиш одновременно, а удержание – на выключение всех устройств в доме. Получится своеобразный мастер-выключатель.

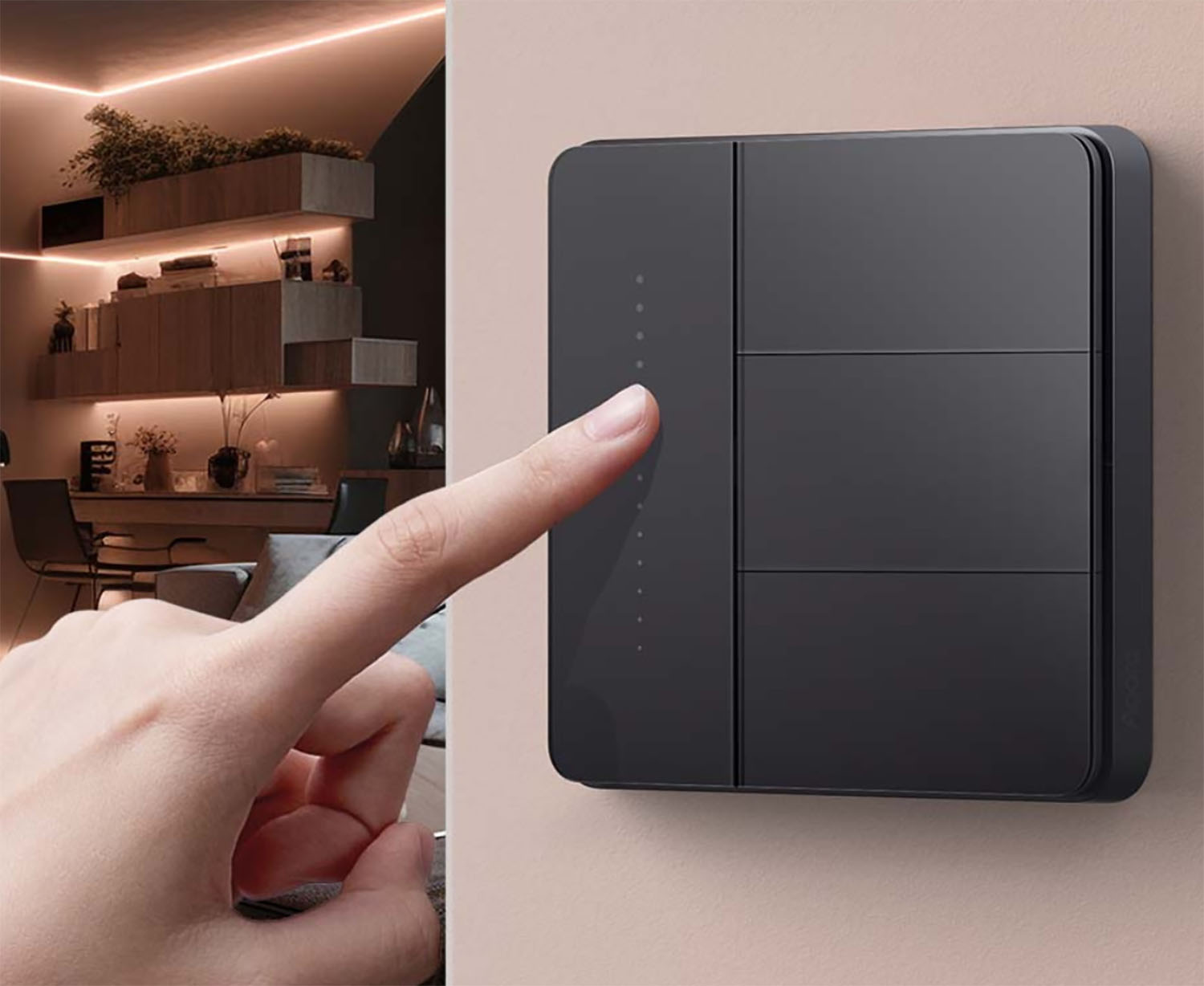

Линейку Z1 Pro отличает от остальных моделей выключателей сенсорная поверхность. Она распознает одиночное и двукратное касание, удержание и свайпы. На касания можно назначить включение или выключение какого-то дополнительного осветительного прибора, а свайпами управлять его параметрами.
Например, жест может менять цветовую температуру ламы (разумеется, для умных лампочек с поддержкой этой фишки), регулировать яркость умных ламп, менять цвет RGB-светильника и даже управлять раскрытием и закрытием умных штор.
Здесь все ограничено вашей фантазией и наличием других умных гаджетов в доме.
В итоге получается, что такой выключатель можно превратить в настоящий пульт управления домом. Устанавливаем его возле прикроватной тумбы и привязываем все необходимые девайсы в доме: свет в спальне, прикроватный светильник, ночную подсветку и умные шторы.
А в качестве бонуса цепляем на последнюю кнопку выключение света во всей квартире, чтобы не вставать, если забыл что-то выключить вечером.
Как установить выключатель Aqara Z1 Pro

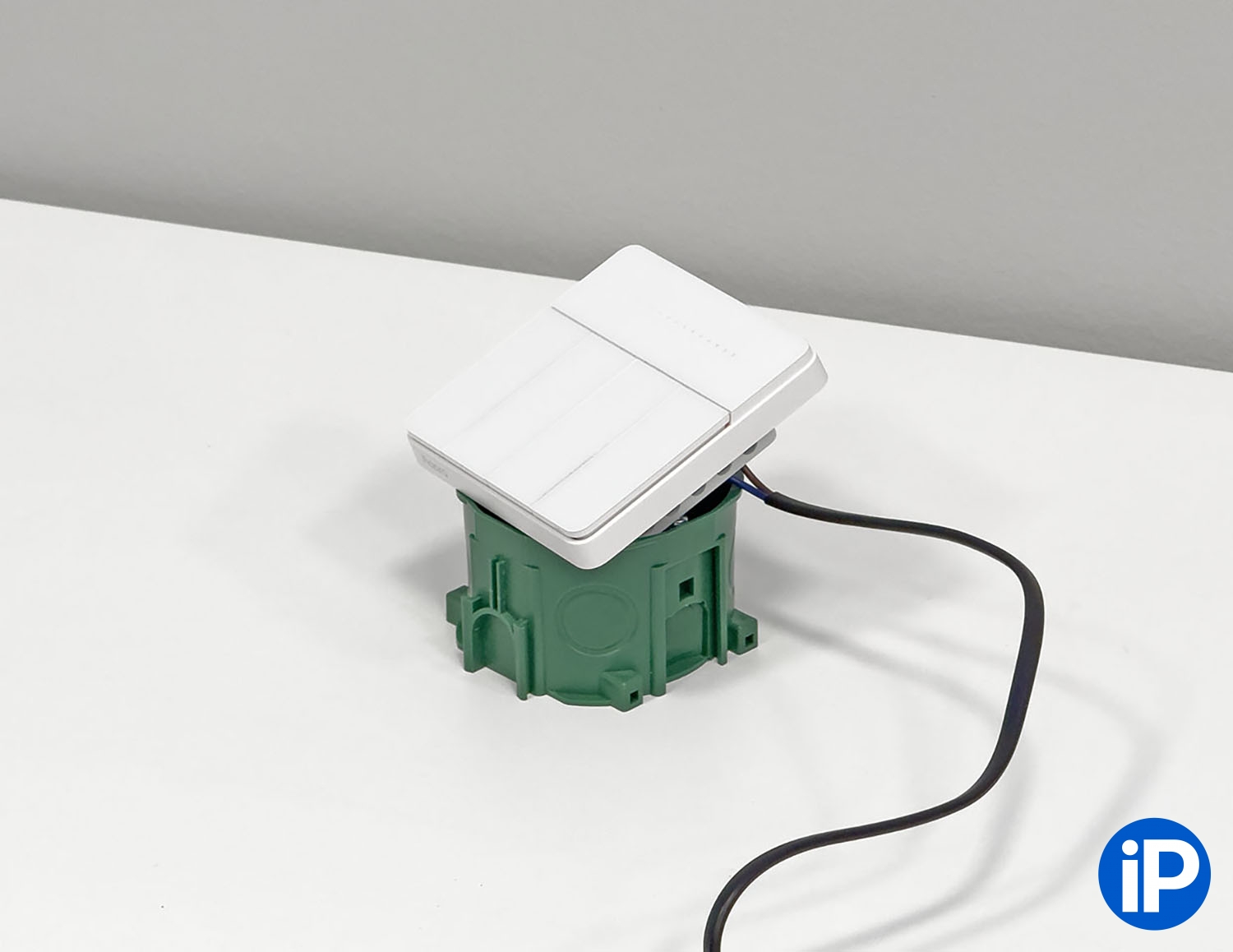

Тут нас ждет единственный неудобный момент. Установить выключатели можно в квадратный подрозетник. Сейчас это уже не редкость, заказать можно на любом маркетплейсе или купить в строительном магазине:
► Монтажная коробка для обычных стен – 390 руб.
► Монтажная коробка для установки в гипсокартон – 390 руб.
Сам лет пять назад заменил круглые подрозетники на квадратные для установки первых умных выключателей в квартире. Сделать это во время ремонта проще и быстрее, но и в отремонтированной квартире можно аккуратно произвести замену с небольшими усилиями.
Далее важный момент – наличие нулевой линии.

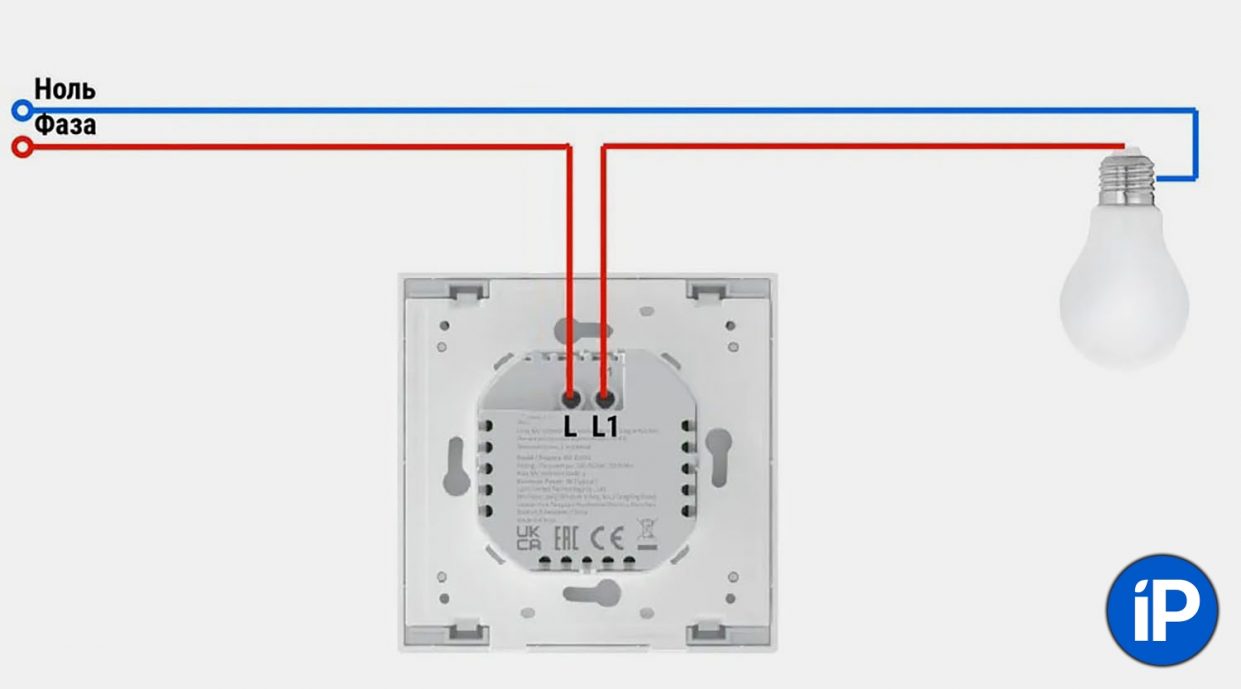

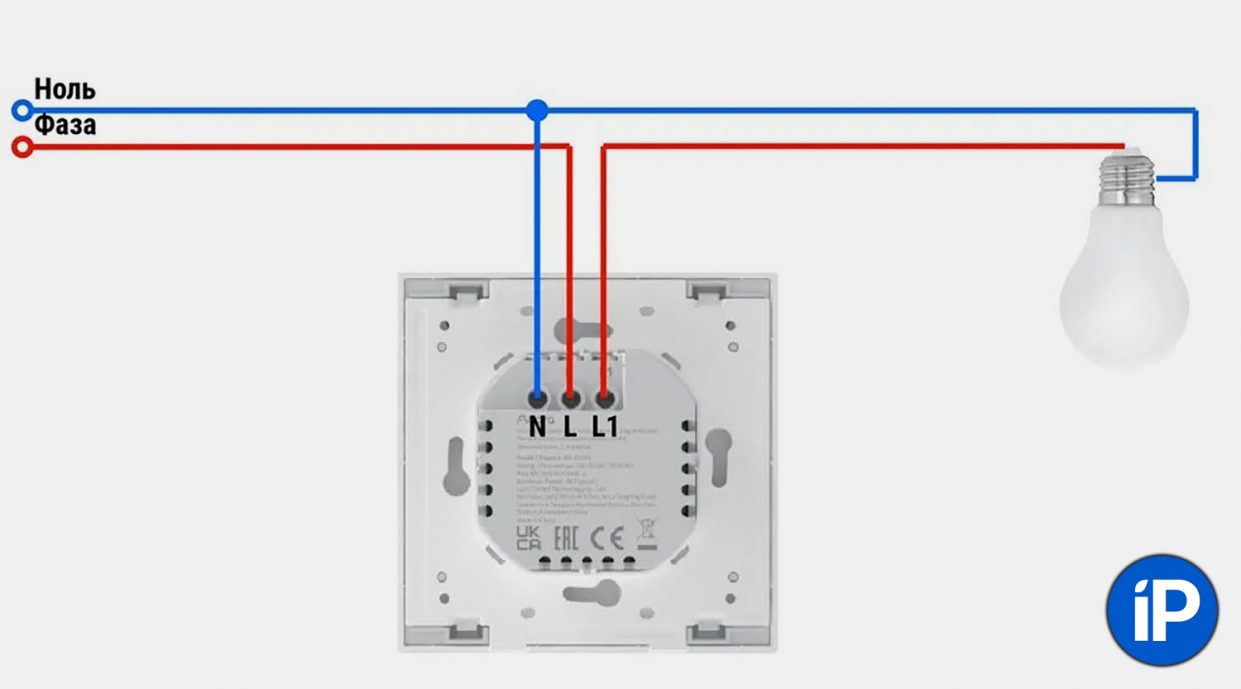

Схема подключения выключателя с нулевой линией и без нее
Раньше при покупке умного выключателя нужно было выбирать модель с “нулем” или без. Сейчас разработчики научились делать универсальные гаджеты, которые можно подключить к любой схеме проводки.
Если в подрозетник у вас приходит и фаза, и ноль, получите дополнительный функционал выключателей – мониторинг энергопотребления. В приложении Aqara увидите график потребления подключенных через выключатель устройств за все время использования.
Если нулевой линии в подрозетнике нет – не страшно, подключаем только фазу и пользуемся без мониторинга энергопотребления. Обратите внимание, что в таком случае на выключателе должна быть минимальная нагрузка, чтобы цепь была замкнута и он получал питание.
Другими словами, если выкрутить лампочку из патрона после выключателя без нуля, он не будет работать. Но это общее ограничение всех подобных устройств.

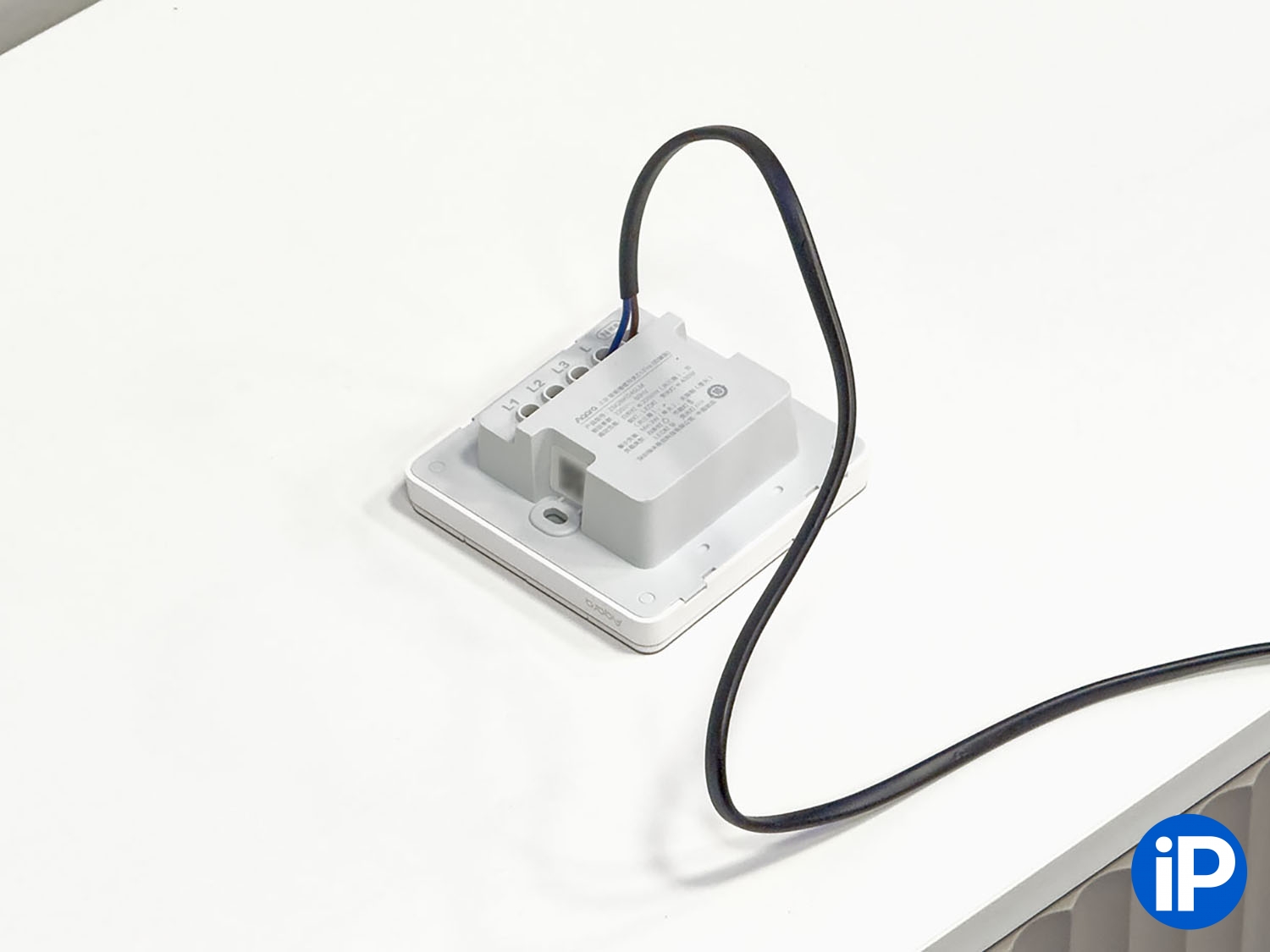

Подключается выключатель просто: нулевая линия в клемму N, а фаза – в клемму L.
В выключателях с двумя и тремя клавишами нужно подключить кабели в соответствующие клеммы.
Далее собираем все в подрозетник, крепим устройство на пару комплектных винтов и защелкиваем лицевую панель.
Как подключить выключатель Aqara Z1 Pro к умному дому

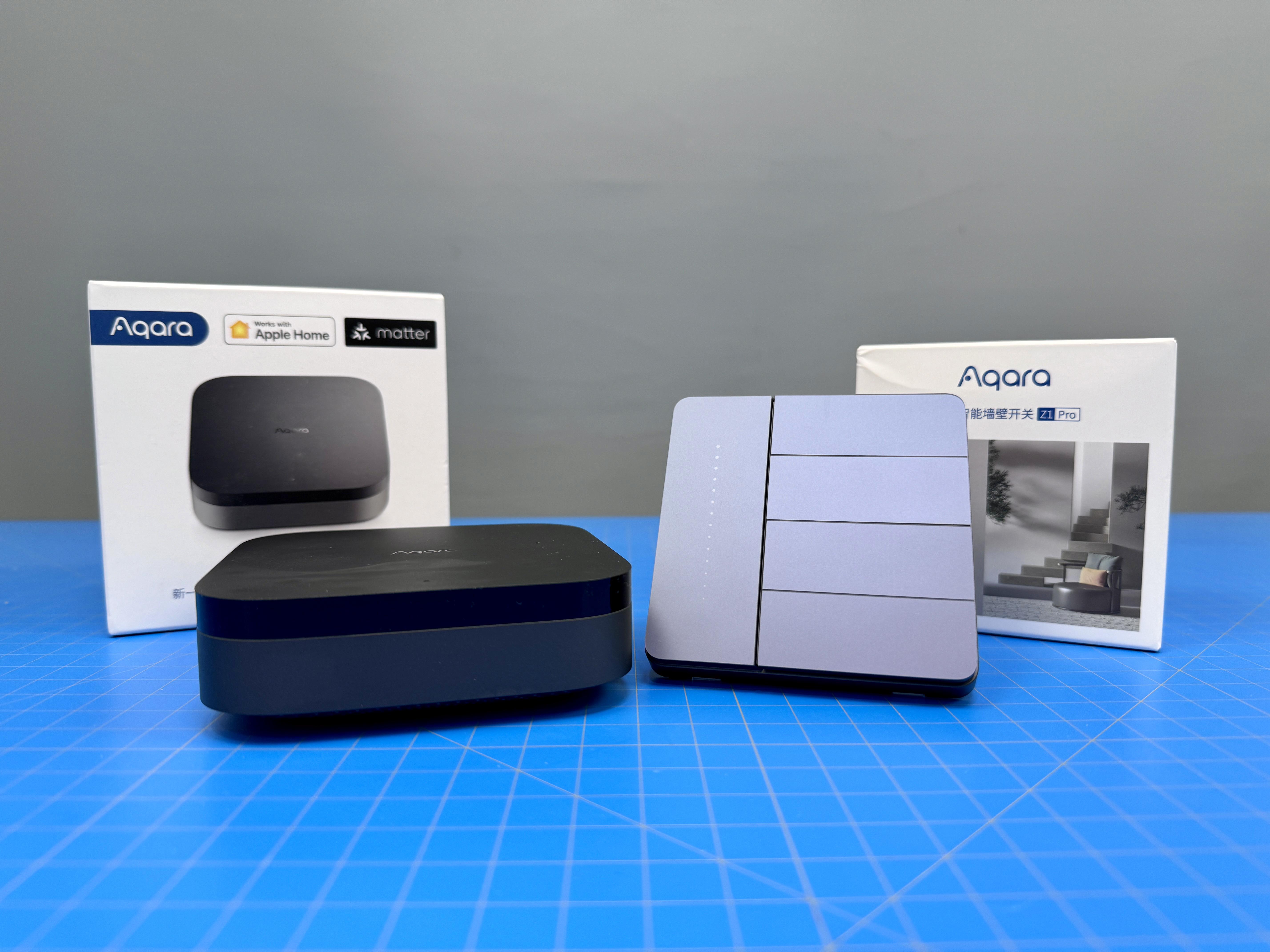

Вся линейка выключателей работает на протоколе Zigbee, для подключения понадобится соответствующий хаб. Подойдут такие устройства:
◉ Новый хаб Aqara Hub M3 – вот наш подробный обзор.
◉ Aqara Hub M2 (наш тест этого хаба);
◉ Aqara Hub M1S Gen 2 (обзор предыдущей модели хаба);
◉ USB-хаб Aqara Hub E1;
◉ Камера Aqara Camera Hub G3 (о ней рассказывали тут);
◉ Камера Aqara Camera Hub G2H Pro (тест первой версии камеры).
Для подключения к умному дому сделайте следующее:

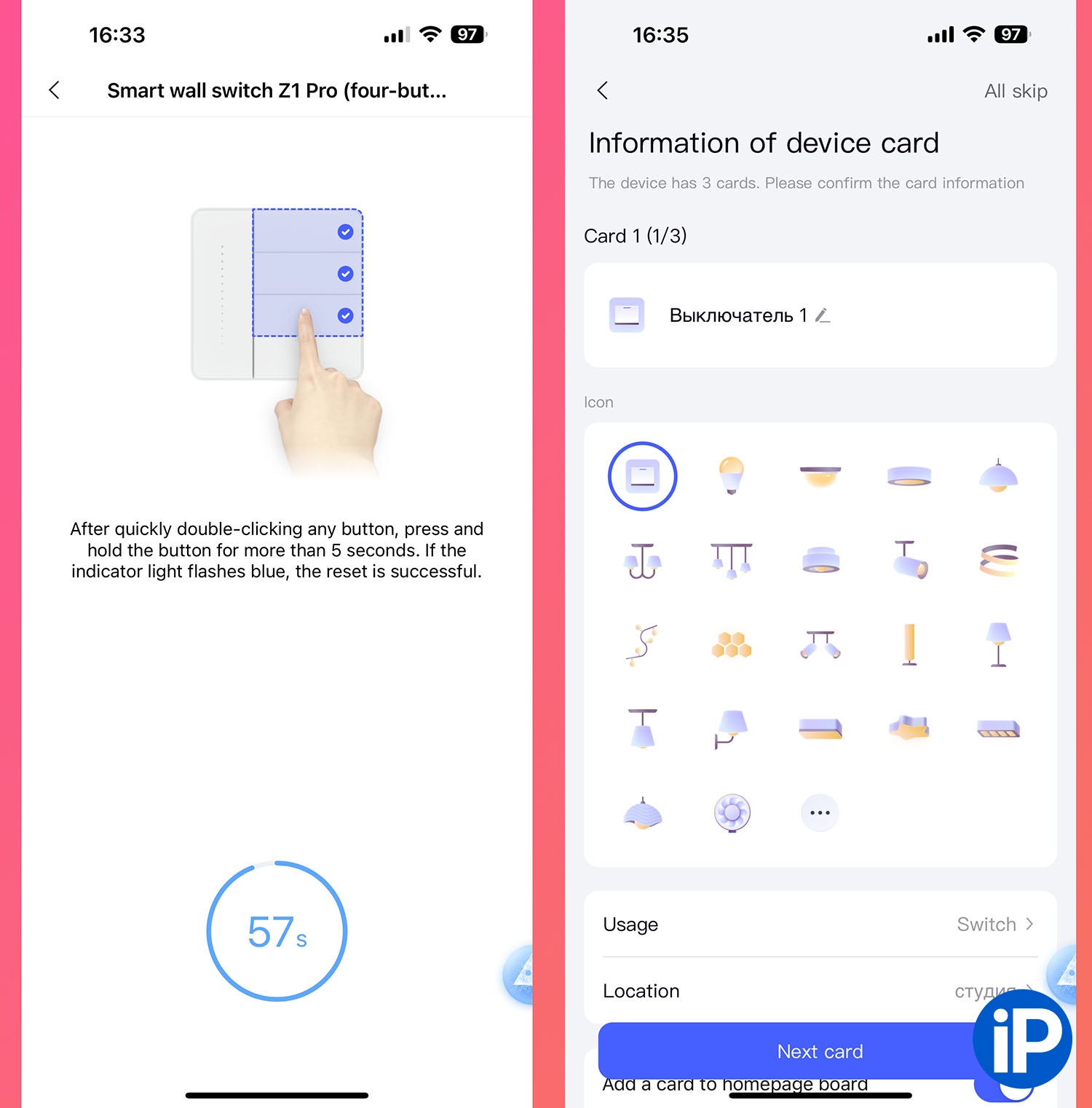

1. Подключите выключатель к сети. Дважды нажмите любую клавишу и после второго нажатия удерживайте ее несколько секунд.
2. Активируйте поиск новых устройств в приложении Aqara Home.
3. Если устройство не найдено автоматически, выберите его из списка вручную.

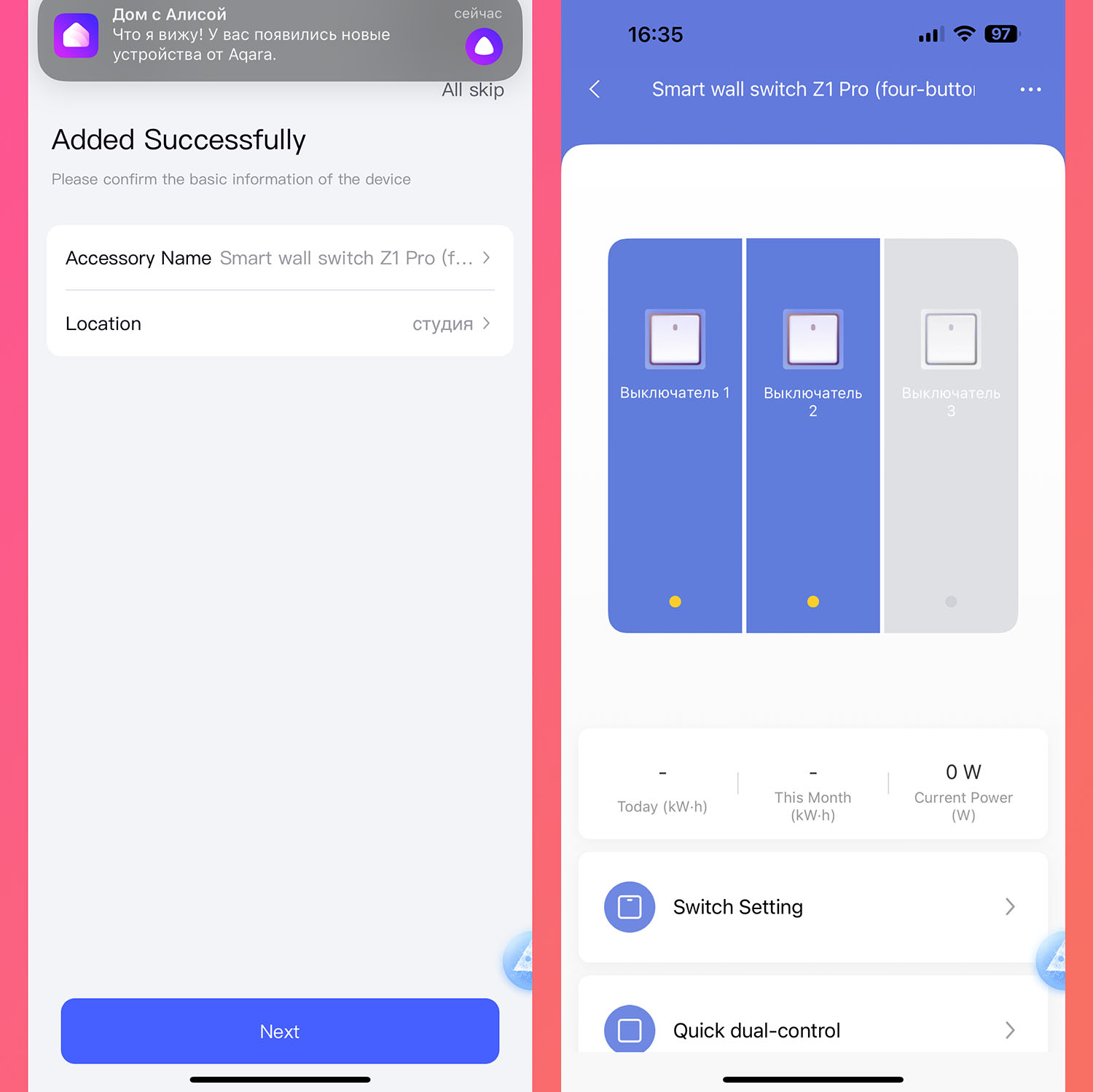

4. После подключения и обновления прошивки задайте название и комнату расположения выключателя.
5. Готово! Можете пользоваться и настраивать автоматизации.
Гаджет поддерживает Apple HomeKit, достаточно отсканировать QR-код на задней крышке и устройство залетит в приложение Дом.
Как настраивать автоматизации с Aqara Z1 Pro
Яндекс дом с Алисой при подключенном плагине Aqara автоматически нашел выключатель
Каждую клавишу выключателя можно настроить на физическое размыкание реле (кроме четвертой кнопки в 4-клавишной модели) или на работу в логическом режиме. То есть выключатель может управлять другим умным устройством, к которому даже не подключен, через хаб.
Теоретически его можно вообще установить вместо розетки (фаза и ноль будут использоваться для питания) и управлять любыми умными устройствами в квартире.

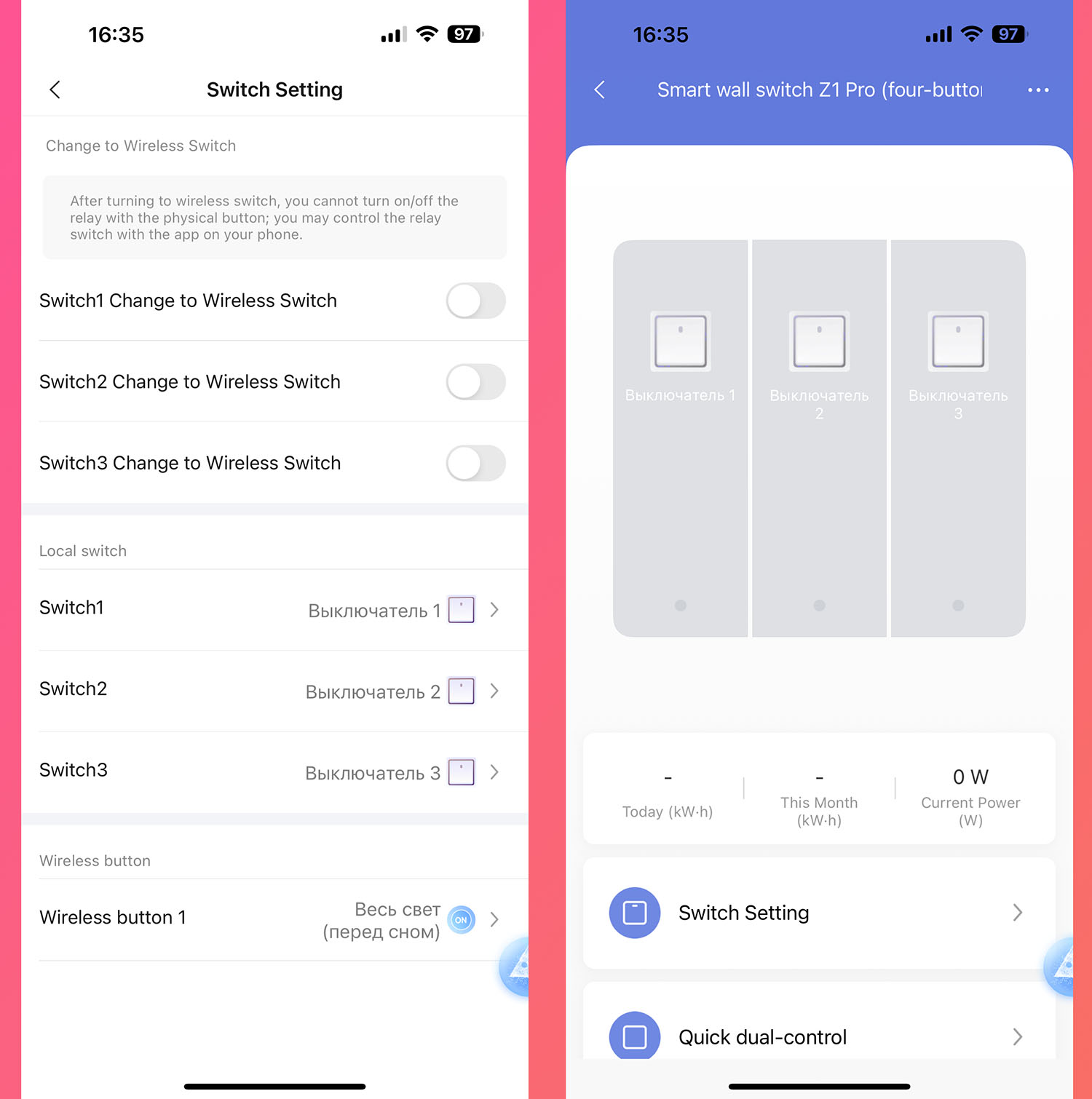

Перевести в логический режим можно все кнопки или только выбранные
Настраивать автоматизации можно в приложении Aqara Home, в утилите Дом от Apple или в приложении подключенного голосового ассистента, например, Дом с Алисой.
Вот пример настройки разных действий одним выключателем:
▶ Клавиша 1: включение общего освещения, например, люстра.
▶ Клавиша 2: включение акцентного освещения, например, настольные лампы или подсветка.
▶ Клавиша 3: выключить всё освещение: и общее, и акцентное.
▶ Сенсорная панель: постепенный переход холодного цвета в тёплый у лампы или спотов Aqara.

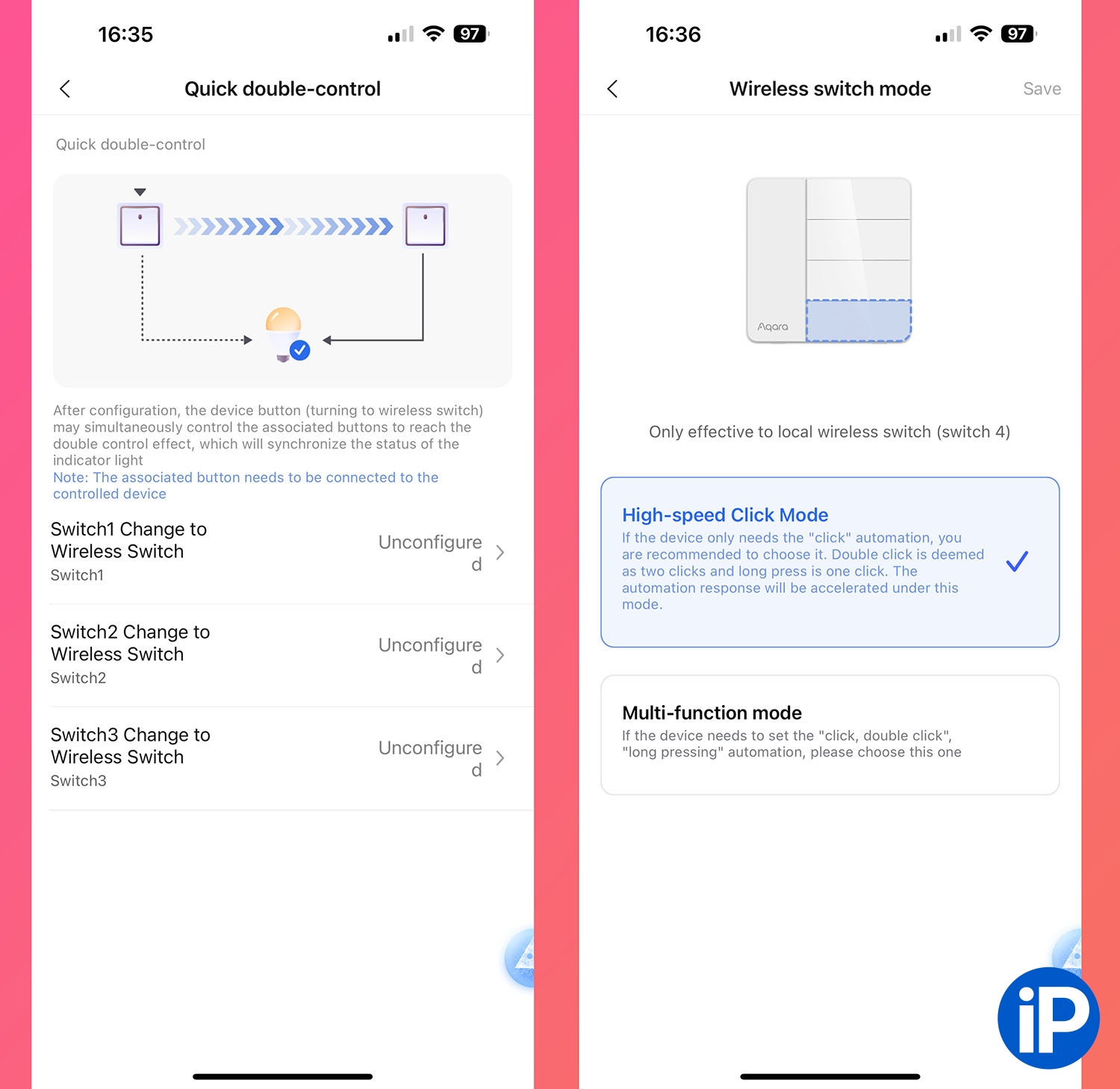

Чтобы сделать проходной выключатель, нужно связать устройство с другим умным выключателем. А еще можно включить режим быстрого клика, двойное нажатие работать не будет, но срабатывать включатель будет моментально
Сценарии автоматизации можно настраивать по своему вкусу и потребностям. Вот несколько примеров:
🤖 Включение света по приходу домой. Потребуется датчик движения или открытия двери. Когда он срабатывает, освещение прихожей включается.
🤖 Включение света при закрытии штор. Здесь нужен умный привод для штор, когда он будет срабатывать на закрытие, свет в комнате включится автоматически.
🤖 Отключение всего света в доме одной кнопкой. Просто привяжите на одну клавишу выключателя (лучше на длительное нажатие) отключение всех осветительных приборов в доме.
🤖 Изменение цвета для RGB-ламп. Такое действие удобно привязать на сенсорную панель, чтобы менять цвет освещения в комнате без смартфона.
Что в итоге
Дизайн подойдет к любому интерьеру, как всегда у Aqara
Новые выключатели Aqara не зря получили индекс Pro в названии. Они предназначены для продвинутого использования и настройки разных сценариев управления. Один такой выключатель может контролировать больше десятка гаджетов и запускать автоматизации.
Единственная сложность с таким устройством – необходимость замены подрозетников на квадратные. С готовым ремонтом придется повозиться, а на этапе проектирования проблем точно не будет. Можно обратиться к проверенным установкам.
Сенсорная панель на всех выключателях линейки отлично подойдет для управления температурой белого света, яркостью умных ламп или цветом RGB-светильников.
Устройство однозначно стоит своих денег и понравится активным пользователям умных домов. Можно отказаться о двух и трех выключателей рядом, визуально разгрузив помещение, и при этом не терять в функциональности управления.
