iFixit разобрали Retina-дисплей от нового MacBook Pro

|
FavoriteLoading В закладки
iFixit разобрали Retina-дисплей от нового MacBook Pro

Процесс демонтажа нельзя считать полностью завершённым, пока остаются неразобранные детали. После нового MacBook Pro, например, остались. Точнее, остался, поскольку речь идёт про дисплей Retina. «Неразборный»? Смотря как посмотреть…

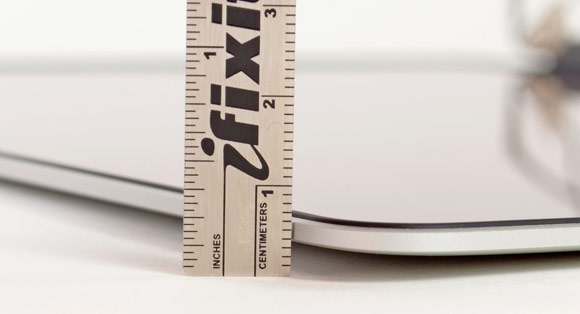

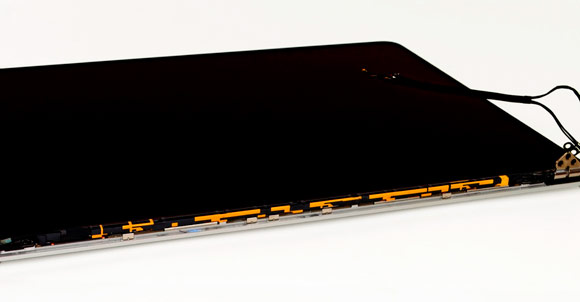

По толщине дисплей почти такой же, как в обычном 15-дюймовом Pro. Он тоньше, но лишь на какие-то доли миллиметра.

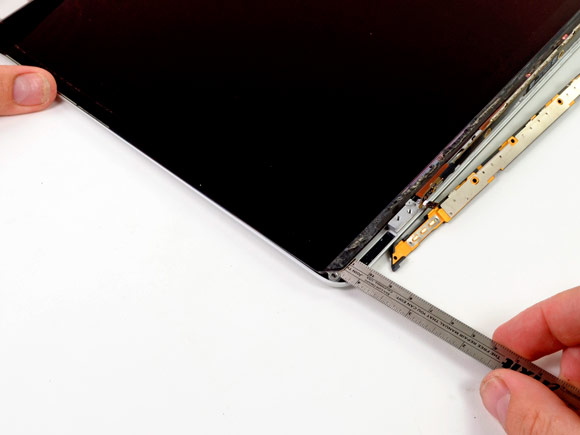

Максимальная толщина — 7 мм, на краях — 3 мм

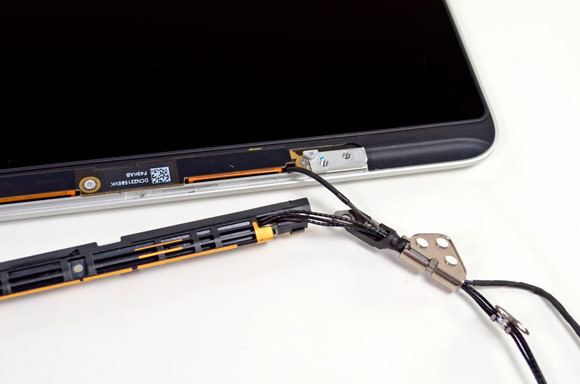

Чёрный кожух в нижней части снимается с помощью обычного пластикового инструмента. Под ним расположены часть антенн от радиомодулей Wi-Fi и Bluetooth. iFixit отмечают, что антенны имеют более сложную структуру, чем у предыдущих поколений MacBook.

С шарнирами проблем не возникнет — чего не скажешь о проводках, проложенных прямо через петли. Так сделано из-за дефицита свободного пространства, но, теоретически, если у вас сломается что-то одно, то придётся менять и шарнир, и все провода. Подчёркиваем, теоретически. На практике это всё равно не имеет особого значения. Скоро поймёте, почему.

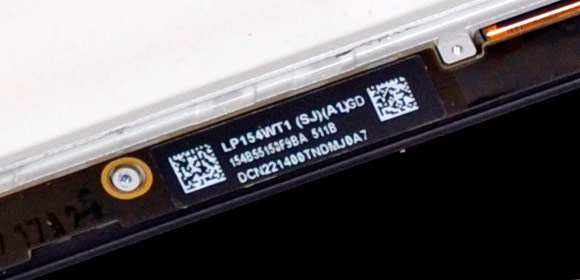

Между прочим, маркировка «LP154WT1 (SJ) (A1) GD» прямо указывает на производителя. Retina для MacBook Pro делают на заводах LG Philips — совместного предприятия корейского и голландского конгломератов. Так-то.

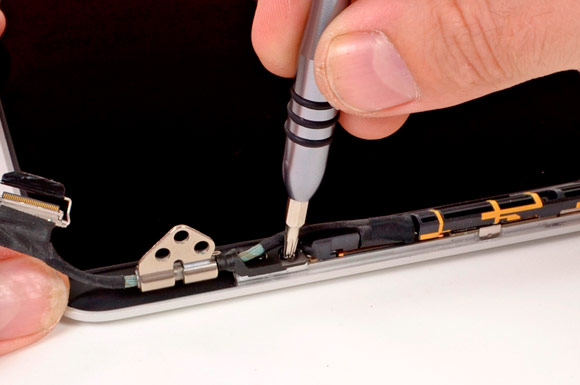

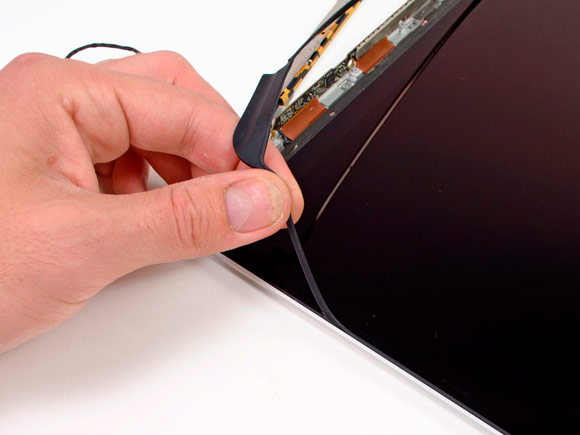

Резиновая прокладка вокруг дисплея скрывает… самые обычные винты с крестовыми шлицами Philips! Все остальные компоненты Pro держатся либо на пятиконечных Pentalobe, либо на шестиконечных Torx.

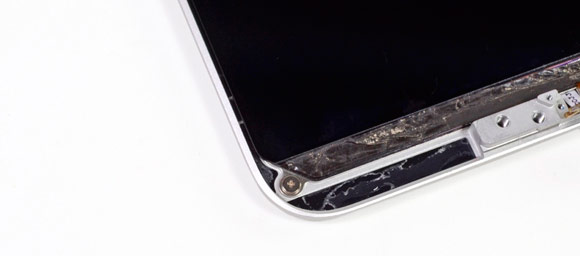

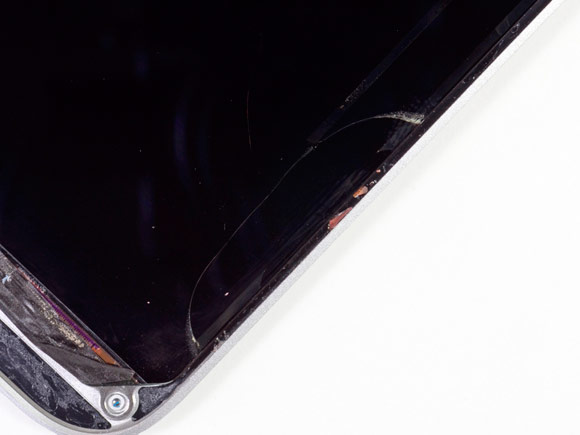

Увы, но снять ЖК-панель, не повредив её, практически невозможно. Стоит приложить минимум усилий — и по углам возникают трещины. Так что, да, iFixit пожертвовали дорогостоящей панелью, лишь бы мы с вами могли насладиться их фотогалереей. Как самоотверженно по отношению к репутации ресурса!

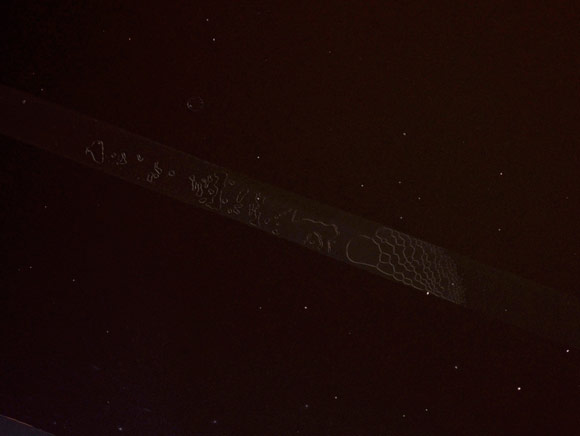

Одновременно сервисники обратили внимание на две несовпадающие линии, идущие по краям панели. Хорошенько приглядевшись, вы заметите пузырьки. Забегая вперёд, откроем секрет: это клей.

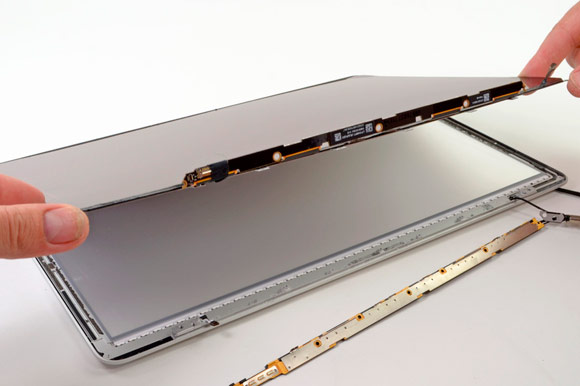

Панель наконец снята!

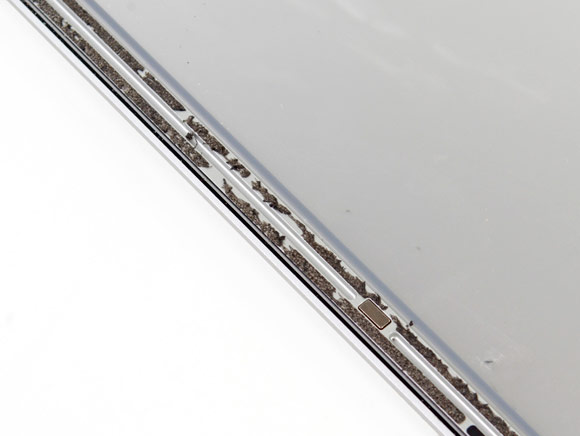

На фото ниже — тот самый клей, из-за которого топовый MacBook Pro остался без ЖК-панели…

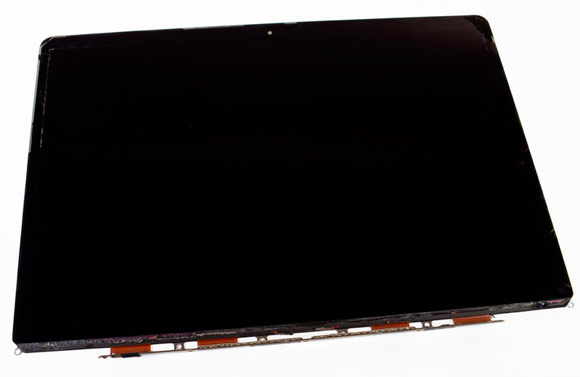

…и сама ЖК-панель:

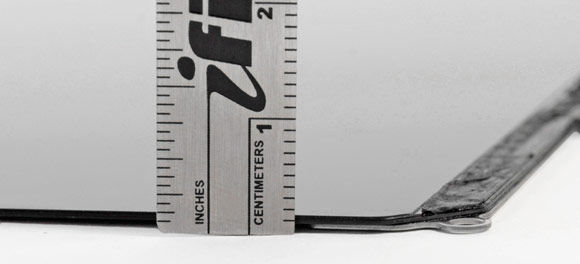

Толщина панели (вместе со стеклом) — 1,5 мм

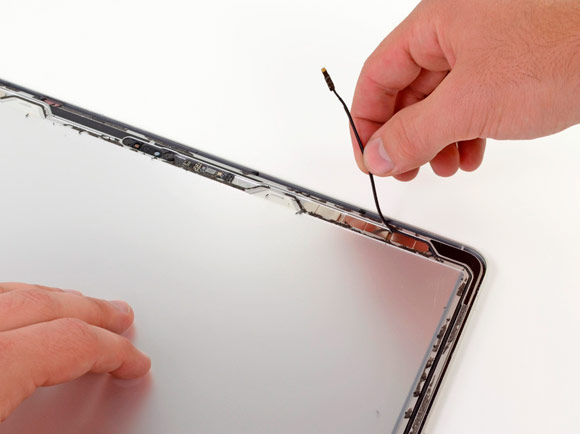

На панели формируется картинка, но её ещё нужно как-то подсвечивать — поэтому следующей целью iFixit было добраться до светодиодных полосок. Однако сначала следовало снять оставшиеся кабели, проложенные от нижней части дисплея к верхней, то бишь, к камере для болтовни по FaceTime.

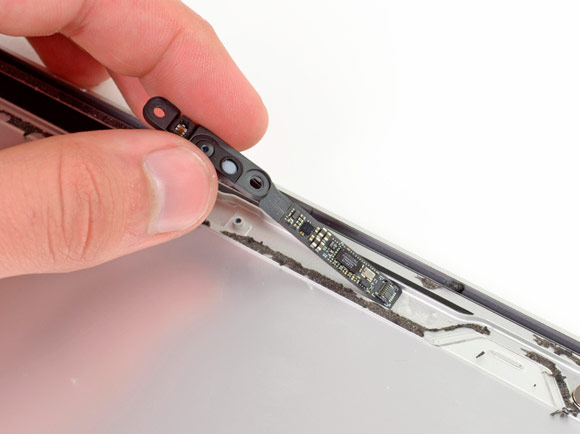

Контроллер сенсора камеры монтирован прямо здесь, а не на материнской плате.

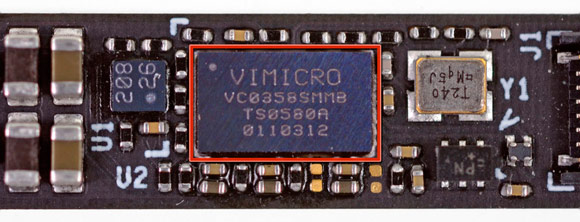

Красный — контроллер камеры Vimicro VC0358

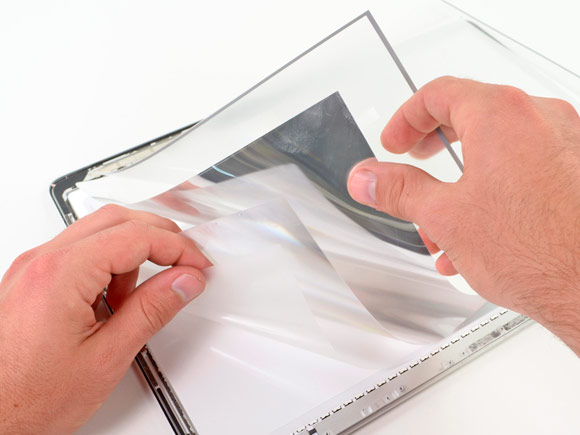

Поверх светопроводящей матрицы лежит слой разнообразных плёнок. Прежде, чем достигнуть ЖК-панели, свет проходит через каждую из них.

А вот и сама матрица. Что это, обычный слой прозрачного пластика? Вовсе нет. Нажмите на фото и приглядитесь к краю панели. Увидите великое множество точек, через которые свет от светодиодных полосок проникает выше.


Кликабельно

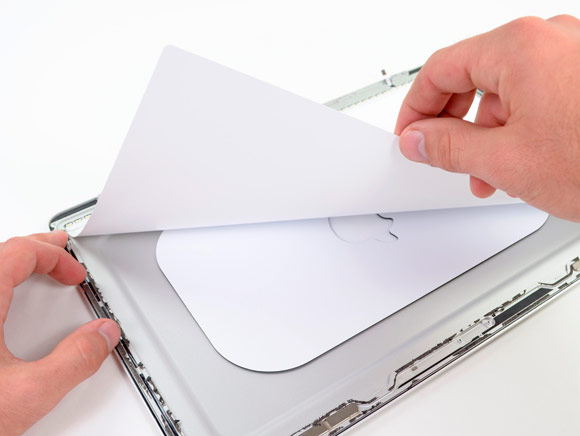

Фоном для подсветки служит лист белой бумаги.

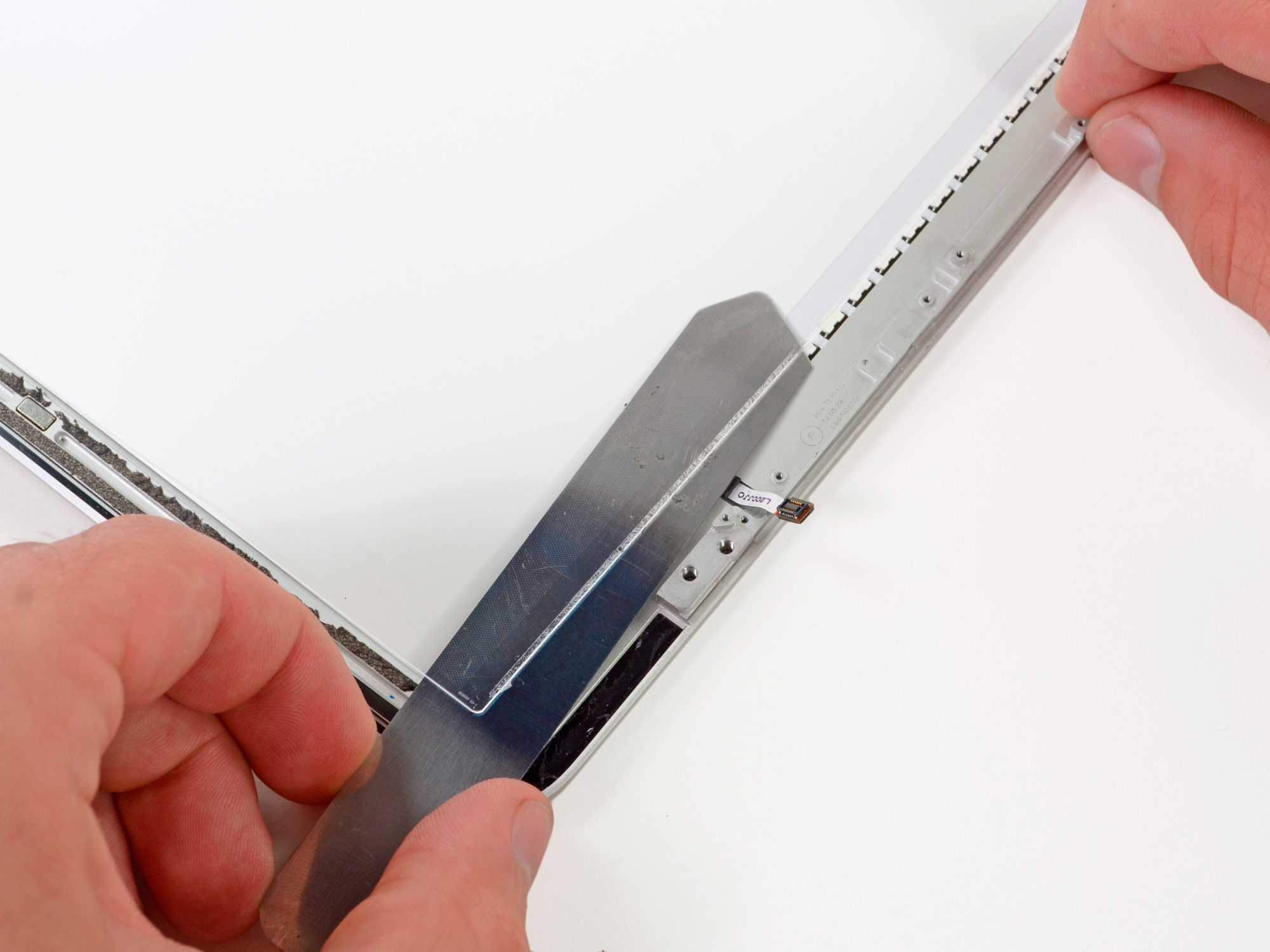

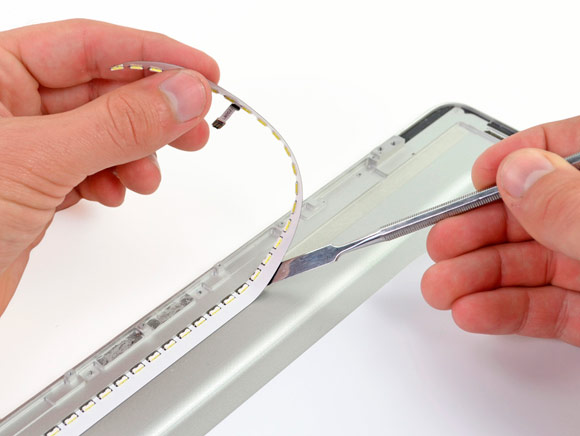

Ну а поверх листа, за ЖК-панелью, вспомогательными слоями и светопроводящей матрицей, скрываются светодиодные полоски.

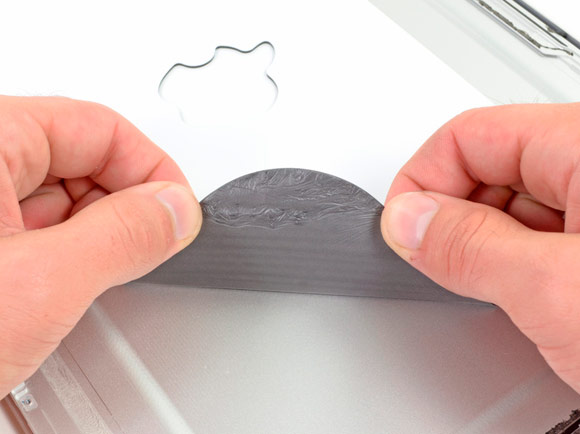

Остаётся лишь удалить пенный материал, который покрывает логотип Apple изнутри. Материал этот очень эластичный и очень липкий.

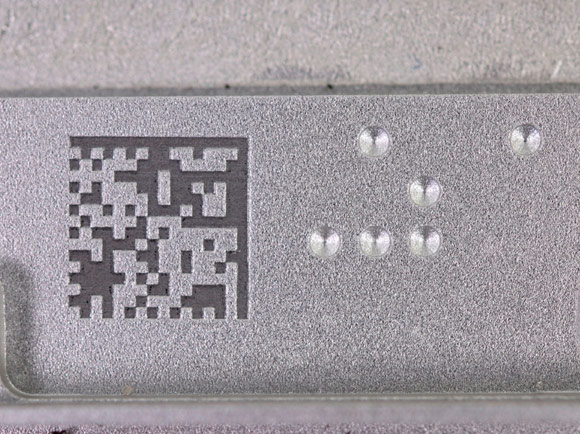

На внутренней стороне также можно заметить два кода для внутреннего пользования — выгравированный и, если хотите, рельефно-точечный. Есть мнение, что это не что иное, как шрифт Брайля. Вот только зачем он здесь?

Имеет ли смысл разбирать Retina-дисплей? Нет, ведь в процессе замены какого угодно компонента с ЖК-панелью придётся распрощаться! Сломался — меняй целиком.

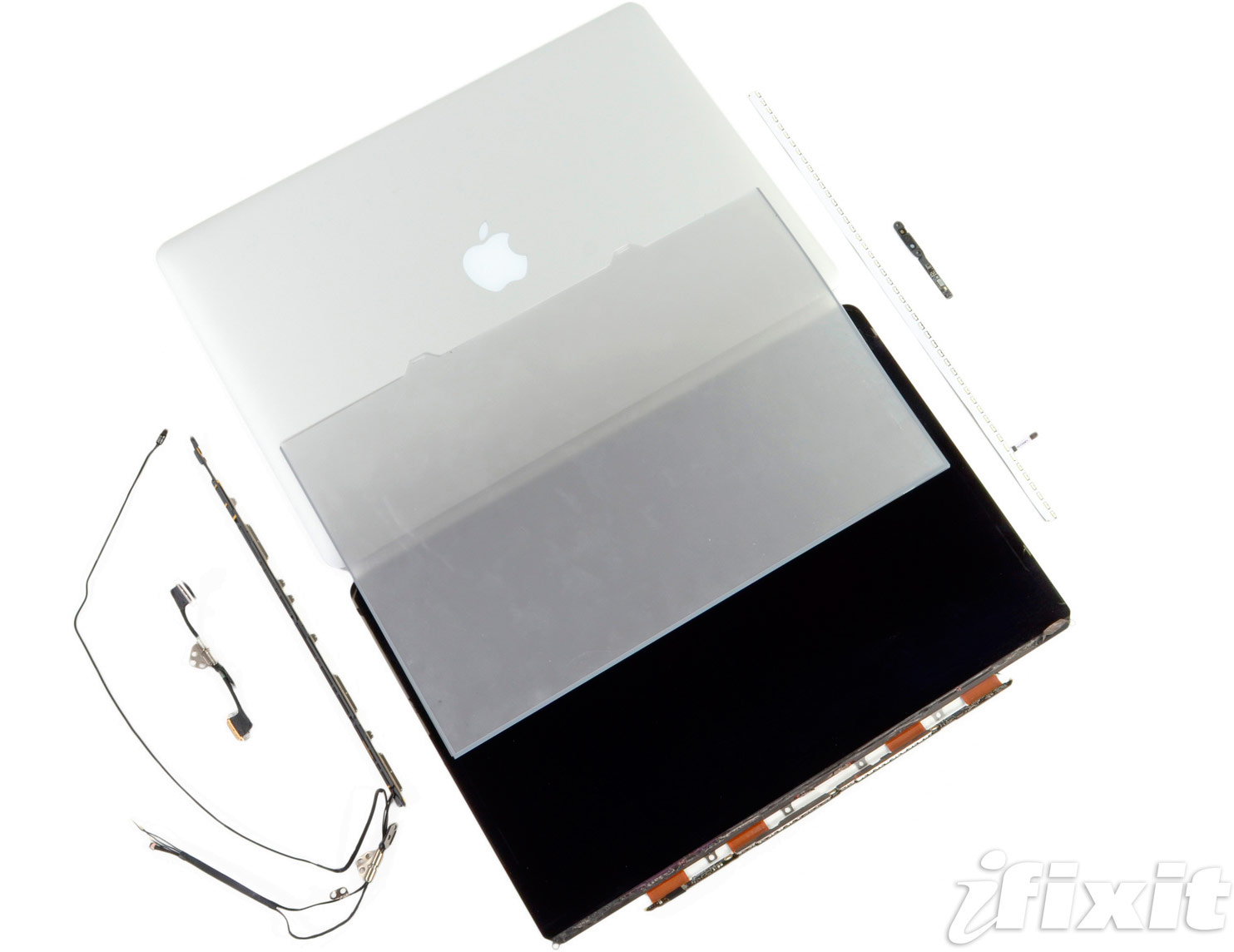

Кликабельно. [ifixit]
