В ближайшее время специалистам iFixit предстоит большая работа. Сначала новый iPhone, а там, глядишь, и линейка iPod лягут к ним под нож. Как любым мастерам своего дела, этим парням также требуется тренировка. И тут по счастливому совпадению им привезли монитор Thunderbolt Display.

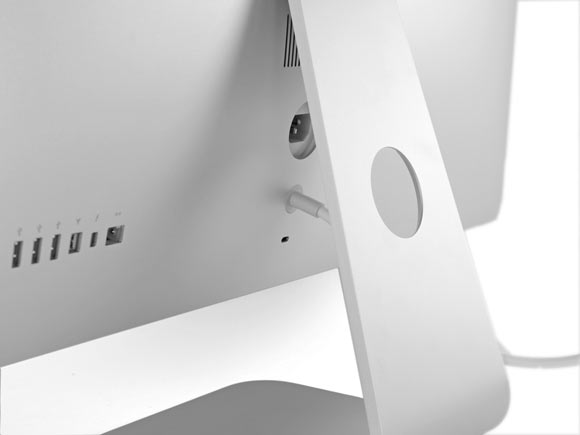

Как мы уже знаем, новый монитор богат на разнообразные порты:

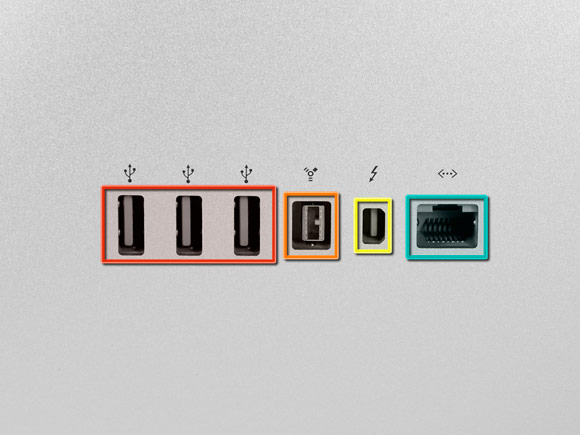

Слева направо: 3 порта USB 2.0, FireWire 800, Thunderbolt и Ethernet

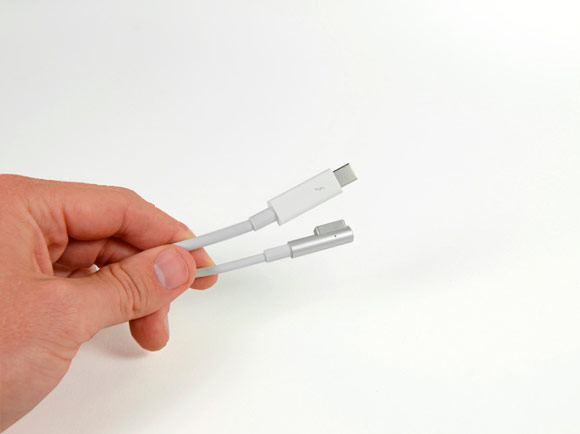

На другом конце безразъёмного кабеля — коннекторы MagSafe и Thunderbolt, которые надлежит подключить к своему компьютеру:

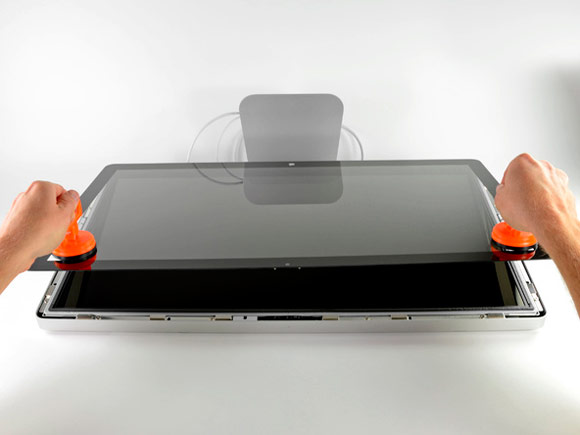

Что ж, пора приниматься за дело. Чтобы снять стекло, вам потребуются две крупные присоски:

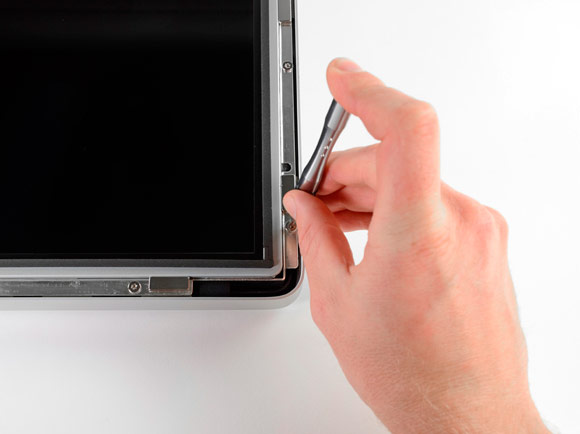

Запаситесь терпением, т.к. дисплей крепится аж на 12 винтах:

Время отклика дисплея составляет 12 мс. В качестве альтернативы предлагается взглянуть на Dell U2711 с откликом в 6 мс и одним миллиардом (!) цветов против 16.7 миллионов в Thunderbolt Display. Вы говорите, разницы никто не заметит? Но монитор от Dell ещё и дешевле — 30 тысяч рублей против 50 тысяч.

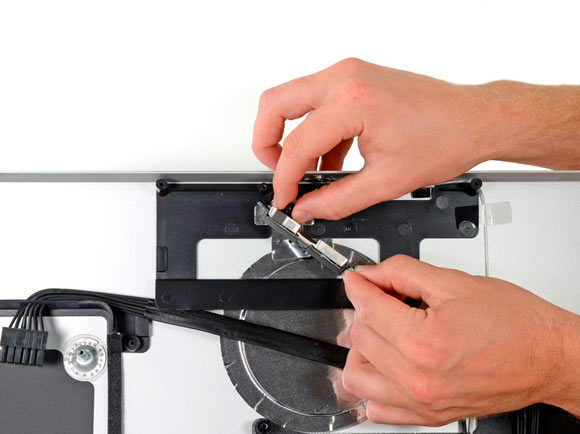

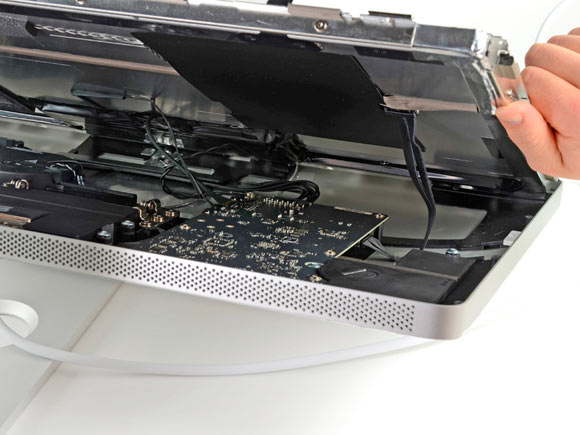

Покончим с расчётами и вернёмся к Thunderbolt Display, сколько бы он ни стоил. На задней стороне дисплея были найдены 4 коннектора — DisplayPort, два кабеля подсветки и “земля”:

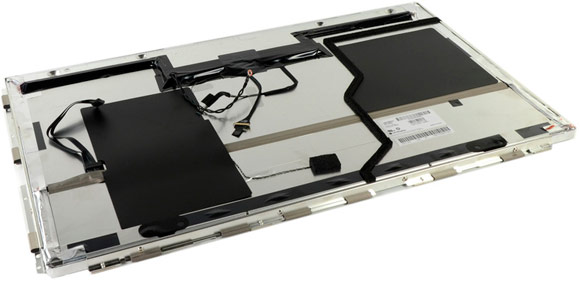

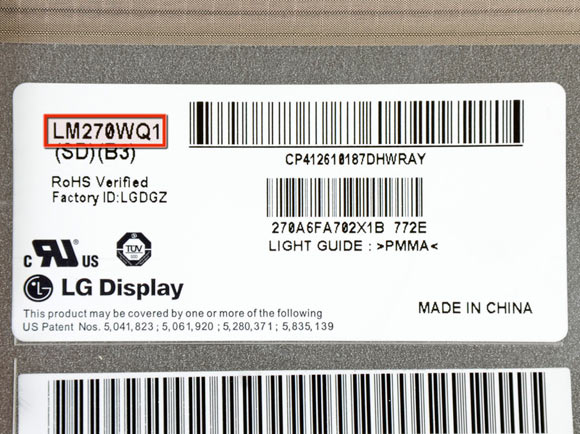

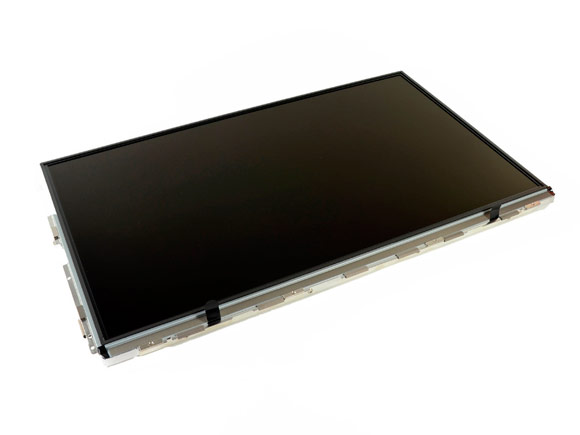

Лейбл приоткроет завесу тайны над тем, что же это за дисплей… LG LM270WQ1 — точно такой же, как в iMac 2009 года и в том самом Dell U2711. Единственная оговорка: Dell применяет обычную подсветку, в то время как Apple отдаёт предпочтение новомодным светодиодам.

Впрочем, в этом мониторе и кроме дисплея есть на что посмотреть.

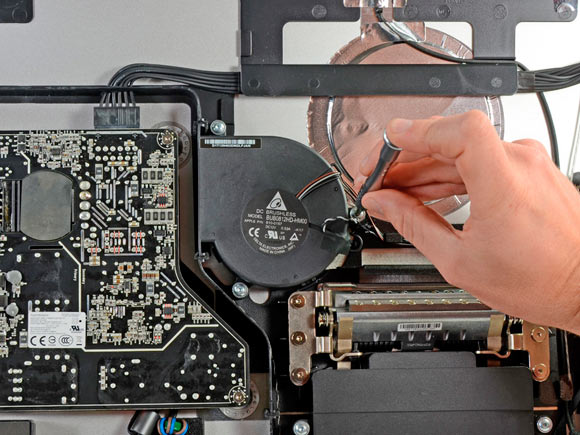

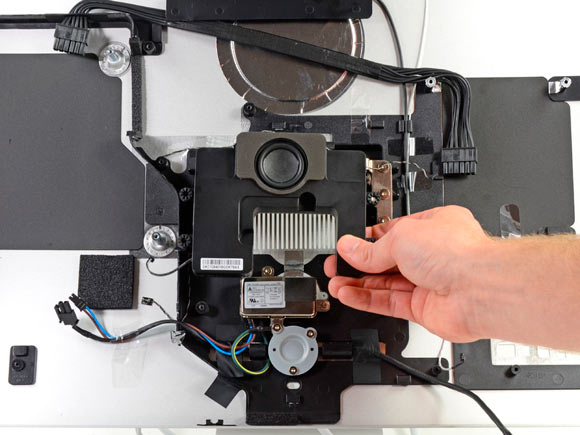

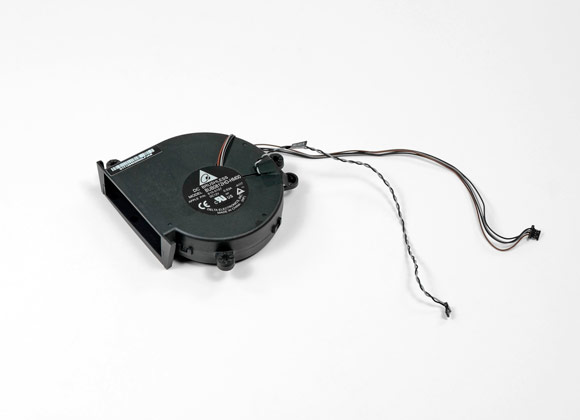

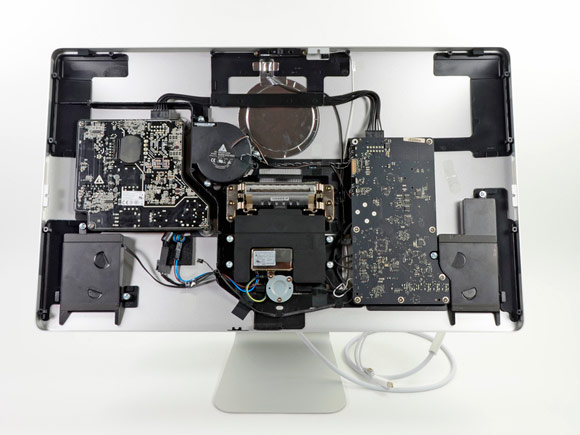

Снимаем кулер. Зачем на блоке питания установлено охлаждение, узнаем чуть позже.

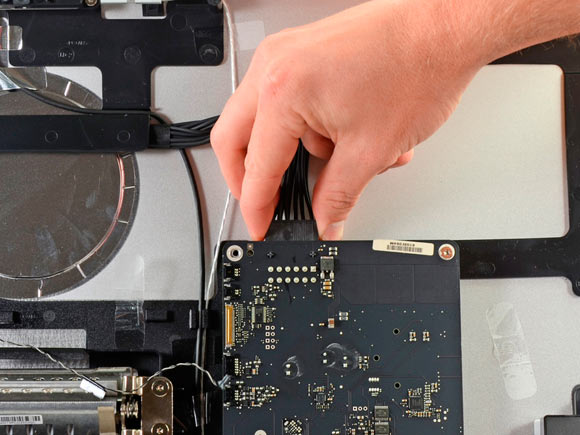

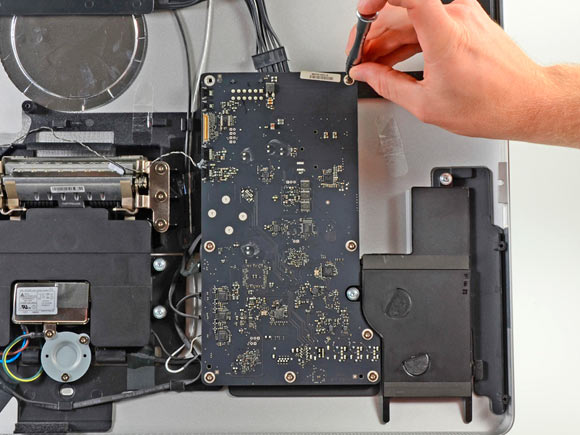

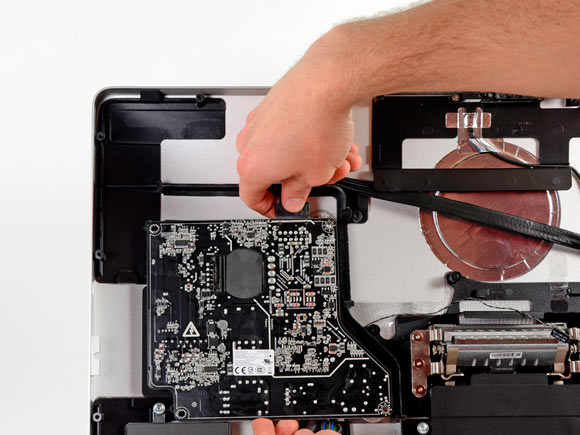

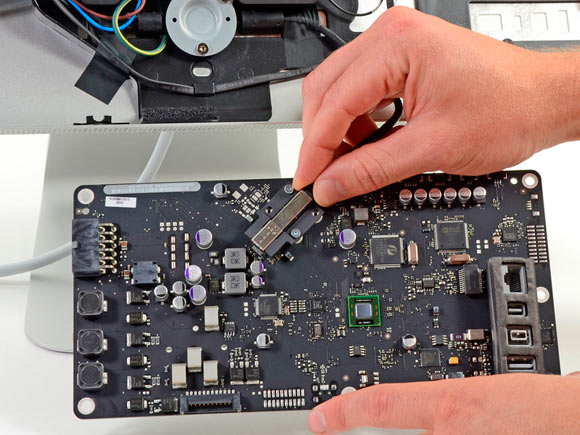

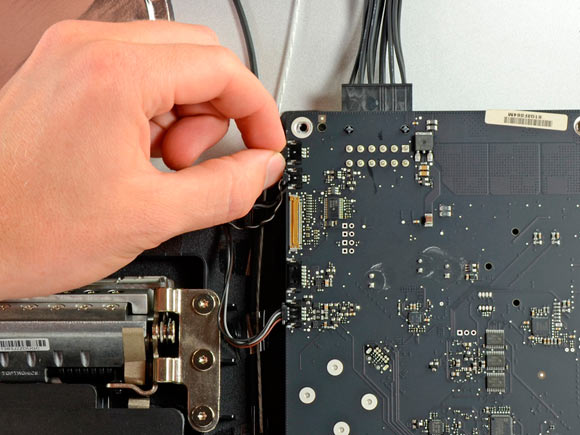

Приступаем к самому интересному — к материнской плате. К ней подключен массивный кабель от блока питания. Отсоединим его от греха подальше.

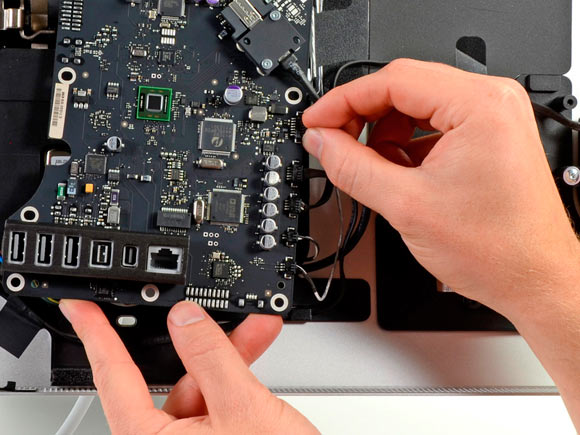

На материнской плате множество коннекторов, но самый интересный — конечно, Thunderbolt. Сейчас поймёте, почему.

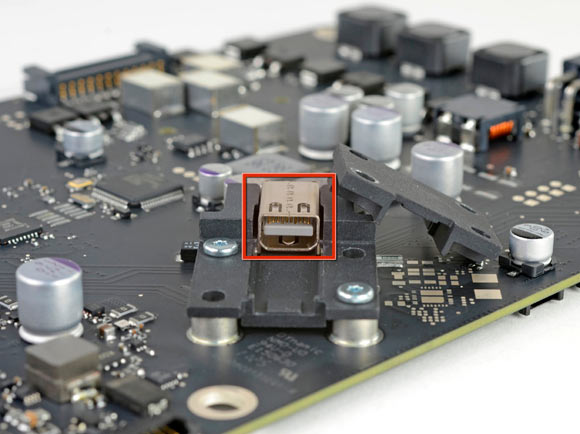

Место, где располагается порт, прикрыто специальной крышкой с ещё несколькими винтами. А под ними…

…стандартный разъём! Фактически, вы можете подключить ваш компьютер напрямую к материнской плате. Странное, но любопытное решение.

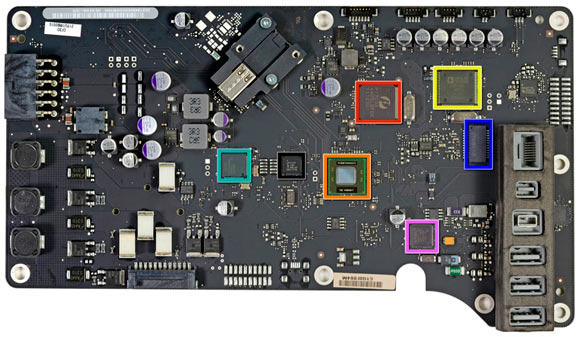

Верхняя часть платы:
• Красный — хост-контроллер Pericom PI7C9X440SL;
• Оранжевый — чип L129NB11 EFL. Видимо, это и есть Thunderbolt-контроллер;
• Жёлтый — аудио-контроллер Analog Devices ADAV4601;
• Зелёный — NXP LPC2144, контроллер USB 2.0;
• Синий — сетевой фильтр Delta LFE9249;
• Фиолетовый — контроллер USB-хаба SMSC USB2517-JZX;
• Чёрный — что-то неизвестное.

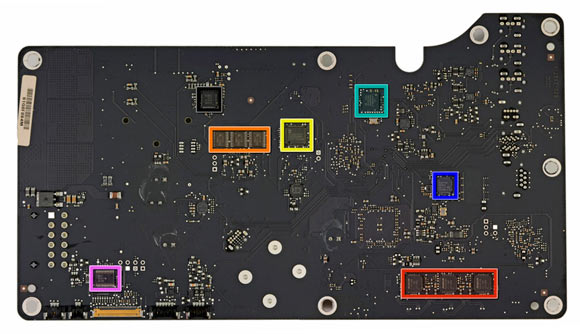

Нижняя часть:
• Красный — аудио-усилитель Maxim MAX9736B;
• Зелёный — хост-контроллер LSI L-FW643E-2;
• Синий — Ethernet-контроллер Broadcom BCM57761;
• Чёрный — контроллер светодиодной подсветки Supertex HV9982;
• И ещё целый ворох чипов, чьё предназначение нам не ведомо.

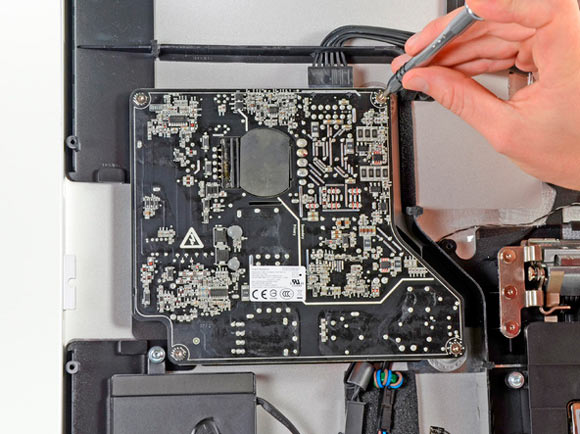

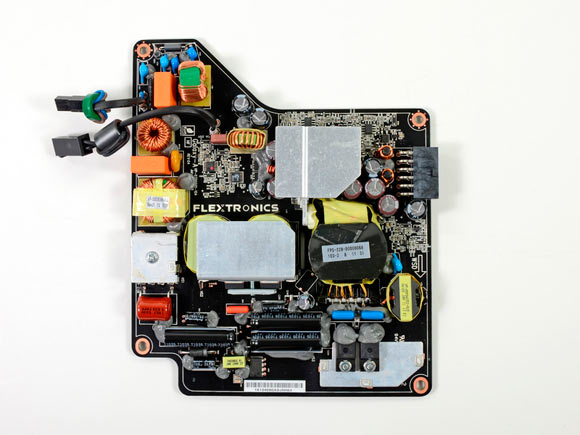

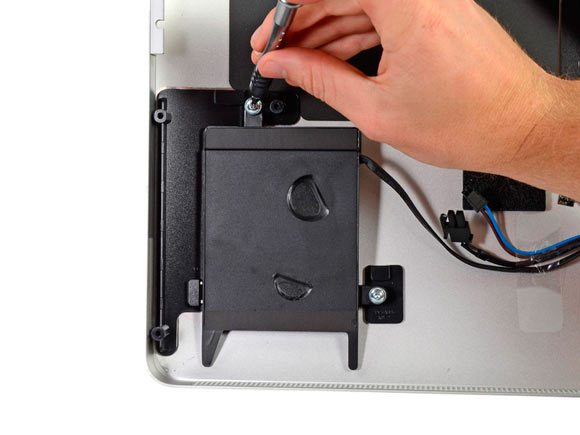

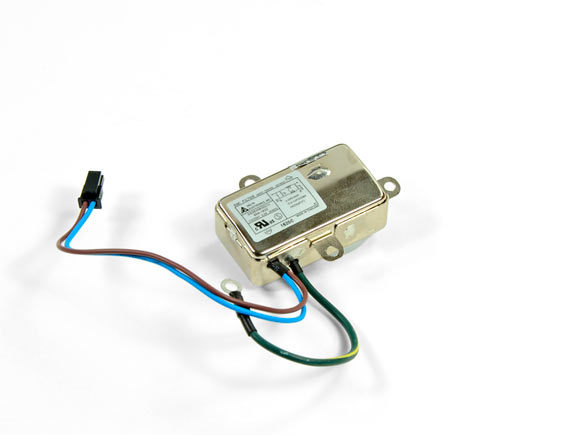

Плата блока питания скрывает много интересного.

Научный факт: мощность блока питания Thunderbolt (англ. — удар молнии) Display примерно в 4 миллиарда раз меньше мощности обычной молнии.

Мощность встроенной акустики и того меньше — 49 ватт.

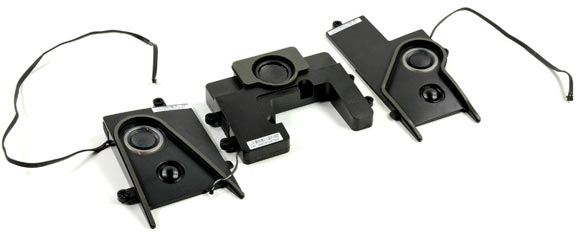

Apple не лукавит, хвастаясь системой динамиков 2.1. Здесь на самом деле есть сабвуфер, пусть и миниатюрный — с 1-дюймовым спикером.

Наше путешествие по внутренностям монитора движется к концу. Дело дошло до миниатюрной платы с камерой, способной снимать видео в разрешении 720p. Восторг для любителей FaceTime!

Думали, обойдётся без чипов? Как бы не так.

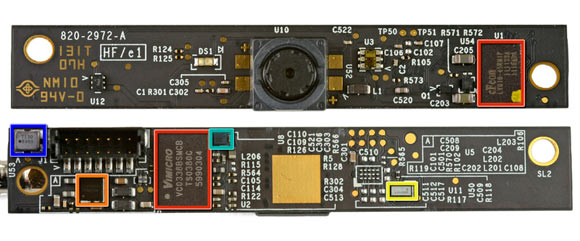

Единственный известный чип отмечен красным на нижней фотографии — это контроллер камеры, Vimicro VC0338BSMC

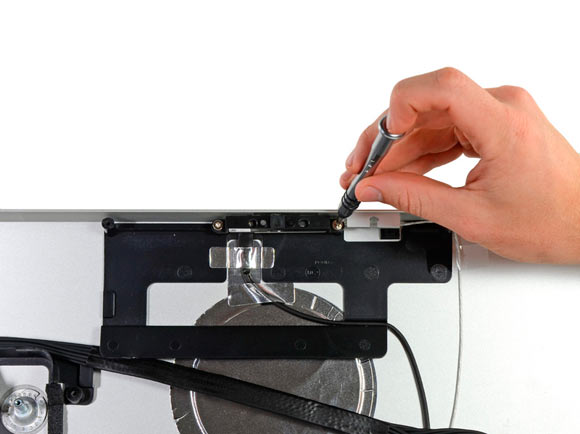

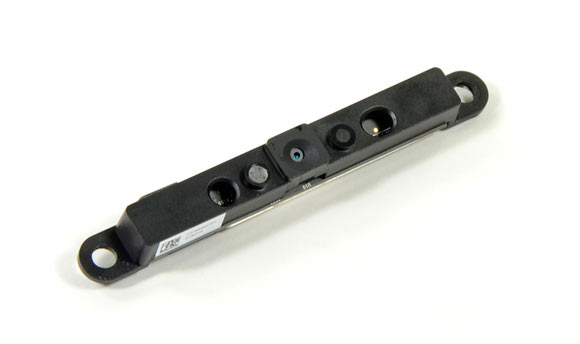

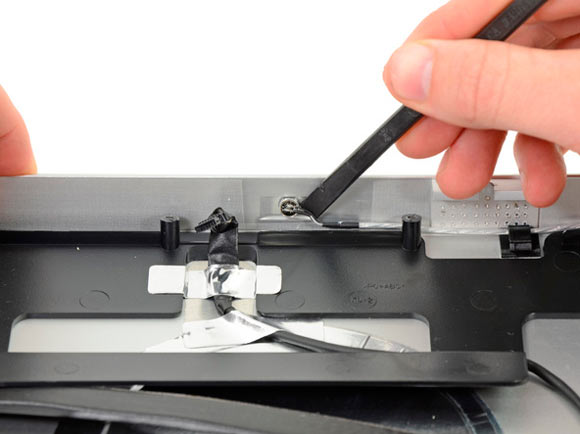

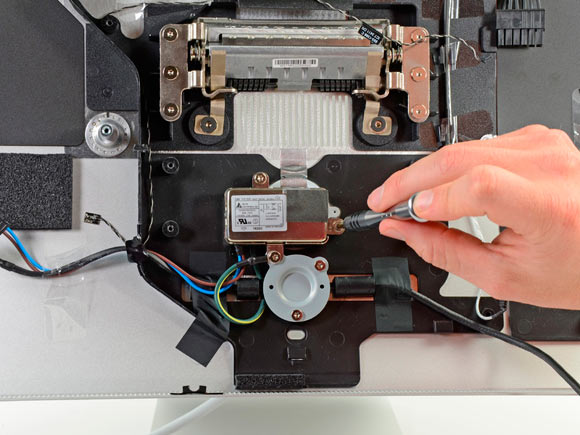

Остались сущие пустяки — такие как адаптер питания и микрофон. Последний едва удалось найти — он “спрятался” под платой для камеры.

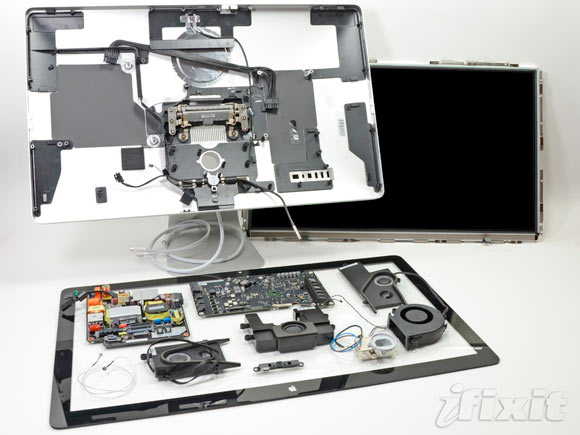

Несмотря на гигантское количество запчастей, все они снимаются довольно легко. Thunderbolt Display, как и недавний Mac mini, зарабатывает 8 баллов из 10 по шкале “простоты ремонта”.

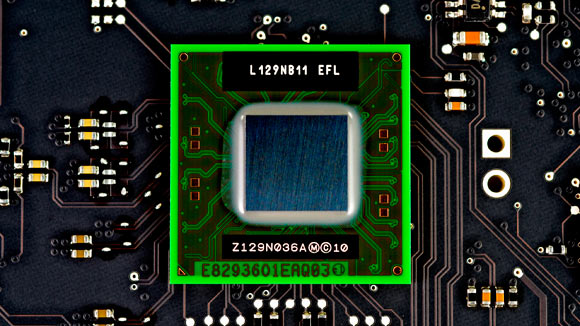

Мало того — iFixit сделали из фотографии контроллера Thunderbolt великолепные обои для рабочего стола. Картинка кликабельна (2.87 Мб, 2560х1440):


Кликабельно
