iFixit разобрали Apple Pencil

Среди компонентов мельчайшая плата, которую когда-либо видели сотрудники iFixit.

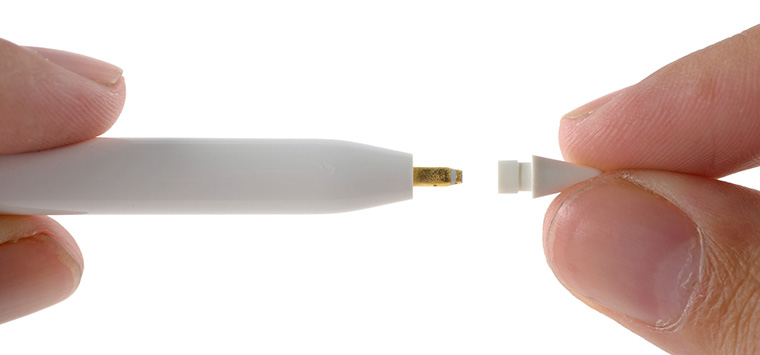

Вслед за самым большим планшетом Apple в руки мастеров попал один из его двух фирменных аксессуаров. Разбор Apple Pencil начали с отсоединения наконечника, который без труда поддался демонтажу. Чуть сложнее пришлось с lightning коннектором на обратной стороне устройства.

Apple-Pencil-iFixit-3

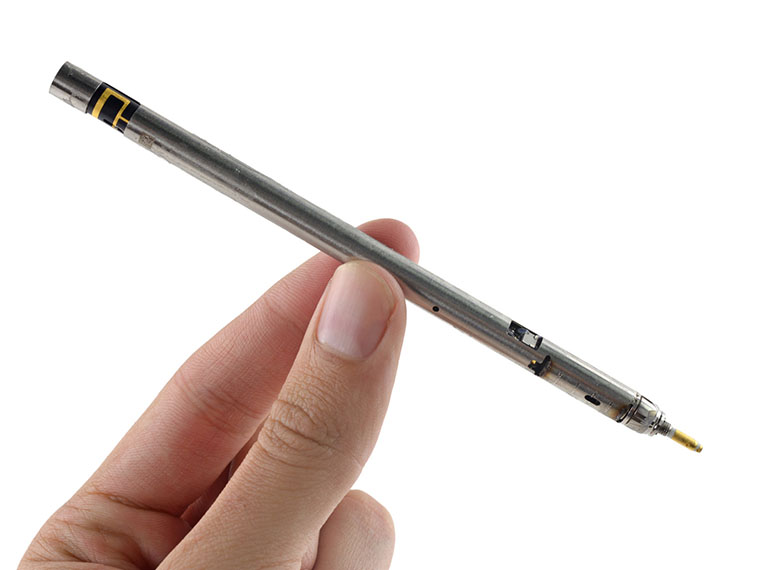

Извлечь остальные внутренности и оставить корпус Apple Pencil целым не получилось. На помощь пришла мини-пила, которой был произведен продольный разрез. Под пластиковой оболочкой скрывается еще одна, но уже металлическая. Она придает прочность всей конструкции. Оставшиеся компоненты извлекаются без труда после выкручивания технологического винта. Большую часть корпуса, как и ожидалось, занимает батарея и антенна. Емкость крошечной батареи составляет всего 5% от объема аккумулятора iPhone 6s.

Apple-Pencil-iFixit-2
На миниатюрной печатной плате, которая была признана самой маленькой в истории iFixit, удалось разглядеть процессор Cortex-M3 MCU и микросхему ST Microelectronics AS5C Y533. Рядом расположился модуль bluetooth.

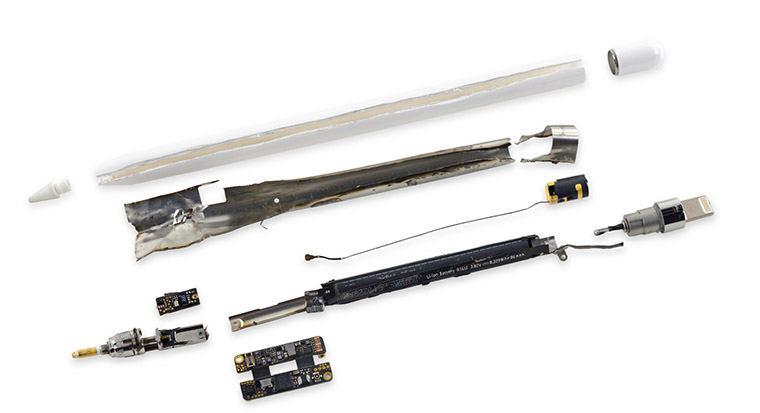

Apple-Pencil-iFixit-4
В итоге ремонтопригодность была оценена в 1 балл из 10. Без проблем можно заменить только наконечник или lightning разъем. В остальных случаях, в том числе и для замены батареи, придется пожертвовать корпусом Apple Pencil. [ifixit]
