iFixit разобрали наушники EarPods

Наступила осень, уважаемые читатели, Apple выпускает новые продукты. А это значит, что специалистам iFixit пора сдувать с инструментов пыль, которая на них успела осесть со дня натурального уничтожения Retina-дисплея от MacBook Pro. Самое интересное ещё впереди, но вот, скажем, наушники EarPods поступили в продажу сразу после презентации и готовы первыми лечь под нож.

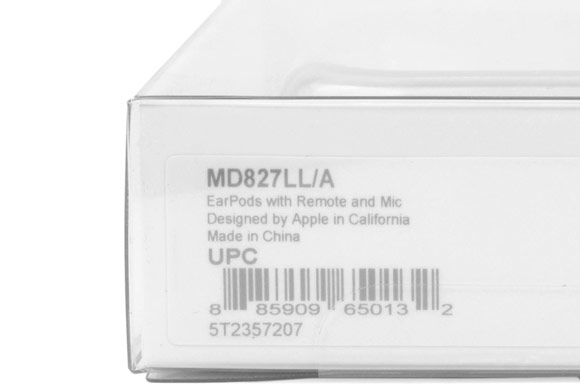

Номер модели EarPods — MD827:

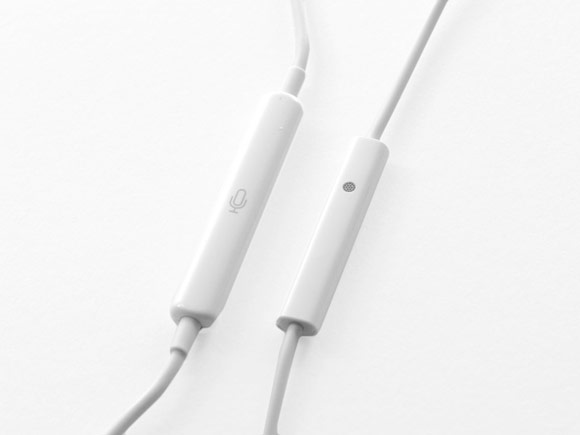

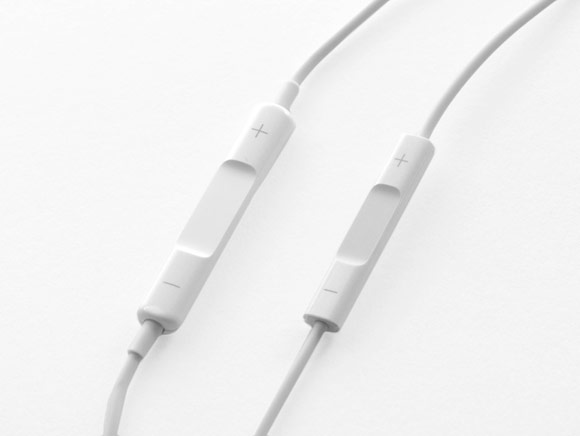

Новый пульт с тремя кнопками и микрофоном (слева) выглядит не так, как пульт от наушников предыдущего поколения. Провода сверху и снизу гораздо лучше защищены от перегибов.

Глядя на следующую фотографию, вы скажете, что Apple убрала микрофонное отверстие в корпусе пульта — и окажетесь не правы! Дело в том, что отверстия вообще не было. Круглая решёточка носила чисто информативный характер — чтобы вы знали, куда говорить. Теперь её заменяет значок микрофона. Экономим на спичках, Джони?

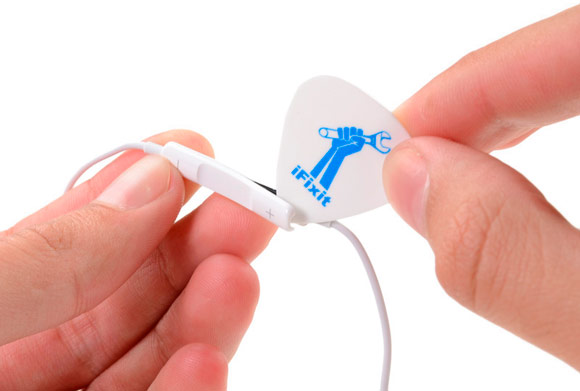

Для вскрытия пульта лучше всего воспользоваться медиатором. Удивительно полезная штука при демонтаже техники.

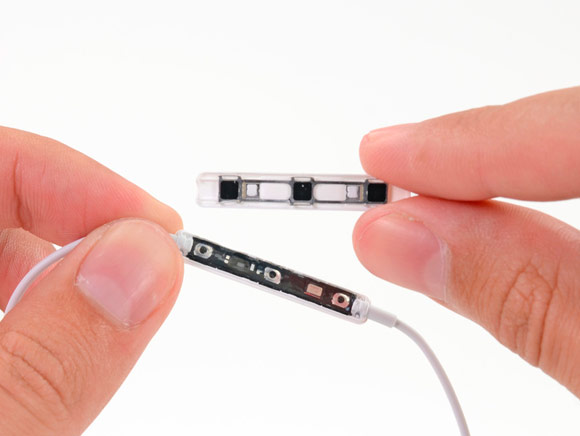

Пульт состоит из пяти компонентов: двух пластиковых крышек сверху и снизу, резинки с кнопками, гибкой платы, а также продолговатой металлической пластины. Здесь мы видим верхнюю крышку в правой руке, тогда как всё остальное во всё ещё собранном виде держат в левой:

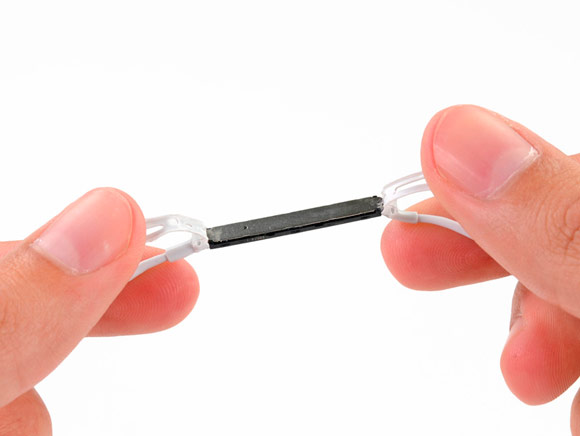

Пульт, вид сзади. Вот как раз в пластине (она нужна для придания жёсткости) отверстие под микрофон есть.

На гибкой плате, помимо микрофона, обнаружилась ещё одна микросхемка. Пафосные Chipworks считают, что это либо аналого-цифровой преобразователь, либо какое-то устройство для регулировки громкости.

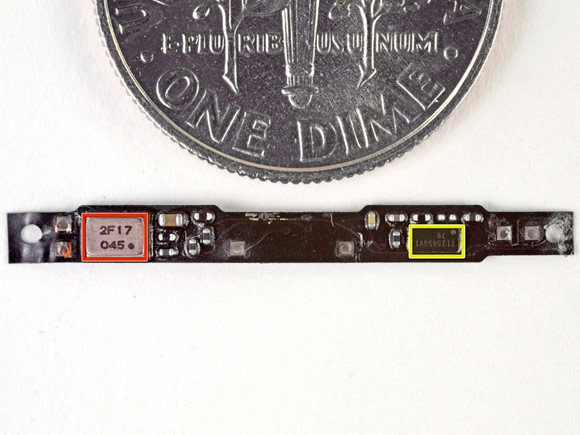

Плата пульта (сверху — дайм, монета достоинством в 10 центов):
• Красный — микрофон 2F17 045;
• Оранжевый — TI25ASGVI 079.

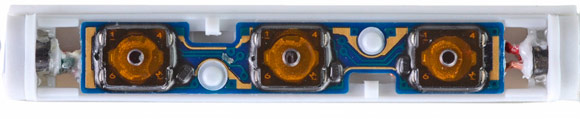

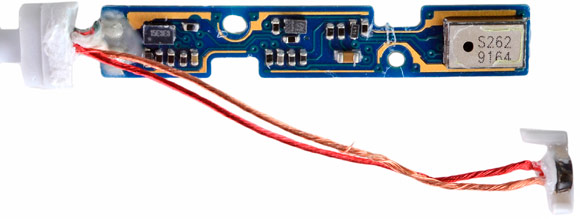

По сравнению с новым пультом старый — просто игрушка. Он, кстати, и от попадания влаги защищён гораздо хуже.

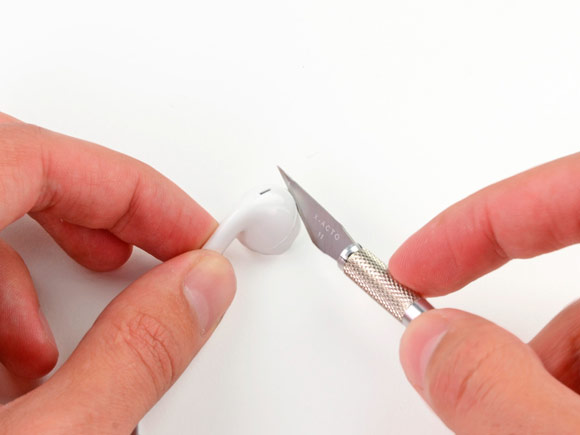

С пультом покончено, самое время взять в руки скальпель и перейти непосредственно к наушникам. EarPods склеены, защёлок нет. Если будете вскрывать дома (почему этого лучше не делать, читаем ниже), то для повторной сборки вам потребуется свежий клей.

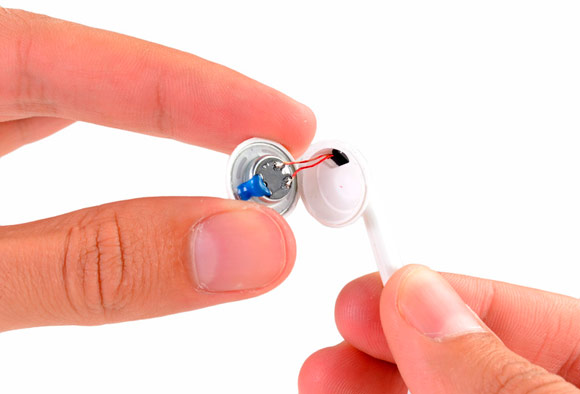

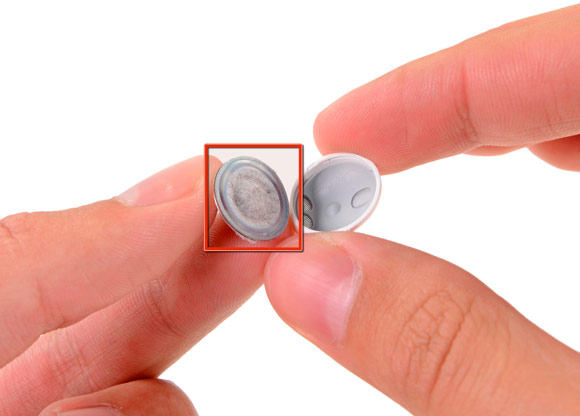

…Скромненько. Как и большинство наушников-вкладышей («каплей»), один EarPod содержит мембрану, звуковую катушку и магнит.

Мембрана — что очень важно — впервые бумажная, а не пластиковая. iFixit пишут, что это положительно скажется на низких и средних частотах. Корпус? Изнутри он уже не кажется каким-то сверхнеобычным…

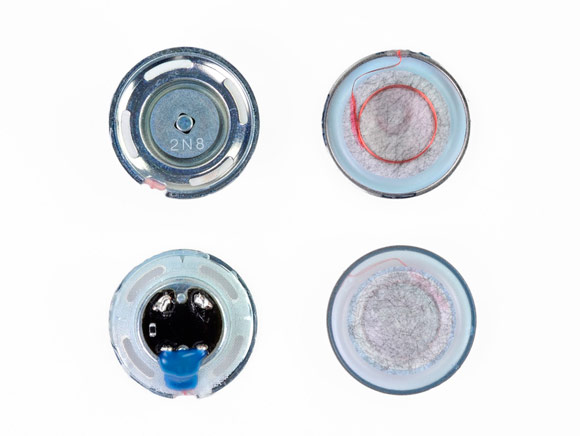

Итак, ещё раз: магнит (слева), мембрана и звуковая катушка (справа). А затем они же, но вверх ногами. На внешней стороне акустического оформления (вокруг магнита) прямо поверх симметричных отверстий проложена мелкая сеточка.

Это важный компонент, поскольку для поддержания необходимого качества звука акустическое оформление должно быть жёстким и притом открытым, чтобы не препятствовать прохождению воздуха за вибрирующую мембрану.

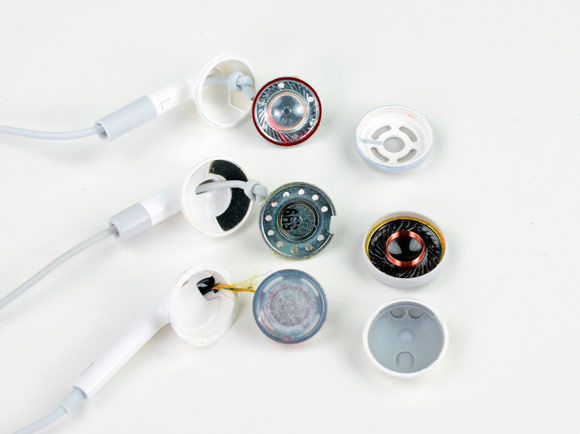

Сеточки не было в старых наушниках. Сверху вниз: наушники предыдущего поколения, наушники от первого iPod и EarPods.

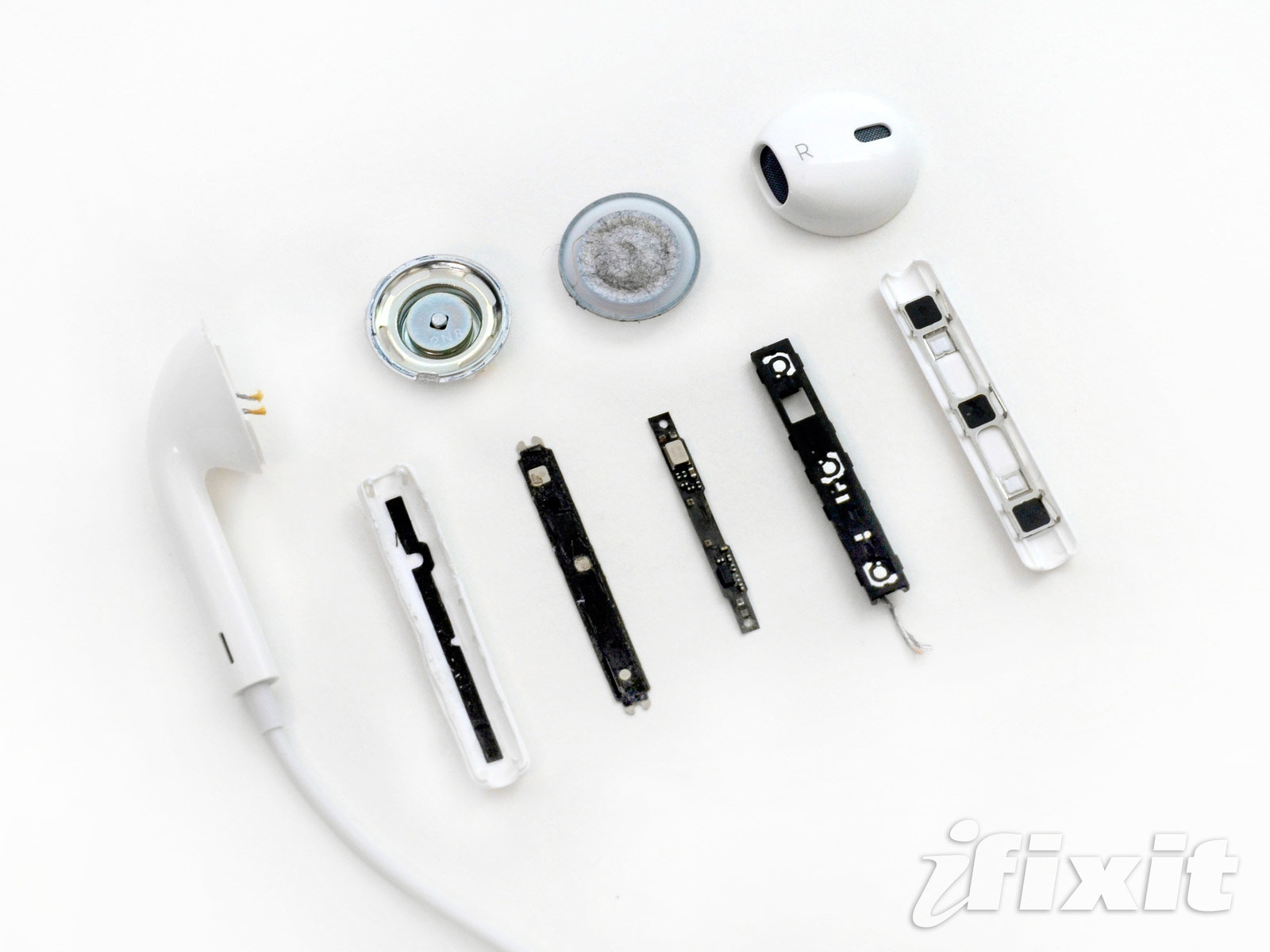

Во главу угла iFixit ставят прочность, и по этому параметру EarPods очень хороши. Но перед нами акустическое устройство, которое, будучи разобранным и собранным вновь даже с очень большим старанием — уже никогда не зазвучит, как прежде. Поэтому оценки за «простоту ремонта» не будет. Пока не будет, ведь iFixit ещё только разминаются. Очень скоро к ним на стол ляжет iPhone 5, затем будут iPod touch и nano, а потом, глядишь, и iPad mini подоспеет.


Кликабельно. [ifixit]
