Как смотреть сквозь стены с помощью iPhone. Обзор тепловизоров Seek Thermal

Что, если я скажу, что с помощью небольшого гаджета мой iPhone получил крайне необычную функциональность?

Во-первых, смартфон стал невероятно полезным для дома и дачи. Во-вторых, он стал круто развлекать, дав способности практически супергероев. Не верите? Зря.

Фантастическая штука, позволяющая видеть «сквозь» стены и определять температуры удаленных объектов. «Зрение Хищника», с помощью которого можно увидеть, например, неисправности проводки.

Рассказываю, что такое мобильный тепловизор, почему его возможности стоит попробовать каждому и почему наибольшей известностью среди таких помощников являются продукты фирмы Seek Thermal.

Что такое тепловизор и как он работает?

Тепловизор — устройство, позволяющее увидеть на экране различия температуры объектов.

Окружающие предметы по-разному нагреваются и испускают собственное инфракрасное излучение. Увидеть его можно с помощью специальных камер, которые оборудованы инфракрасными датчиками, так называемыми болометрическими (тепловыми) матрицами.

Инфракрасное излучение, собранное и сфокусированное на сенсоре объективом тепловизора, нагревает элементы матрицы в соответствии с распределением температуры наблюдаемого объекта.

Другими словами, полученное с помощью таких датчиков изображение анализируется, и на экране тепловизора выдается в виде контрастной картинки с переливающимися цветами. Каждый из оттенков означает определенную температуру объекта.

Долгое время тепловизоры были фантастическими гаджетами «из голливудских блокбастеров», недоступными простому обывателю. Используемая сложная оптика и соответствующие цены от 100 тыс. рублей переводили тепловизоры на полку с дорогими «игрушками».

Ситуация изменилась, когда стали появляться тепловизоры для смартфонов.

Зачем может пригодиться тепловизор в домашних условиях

Автор, ты уверен, что мне тепловизор нужен? Это же узкоспециализированная вещь! На самом деле это технологичная и увлекательная штука, она может быть полезной любому!

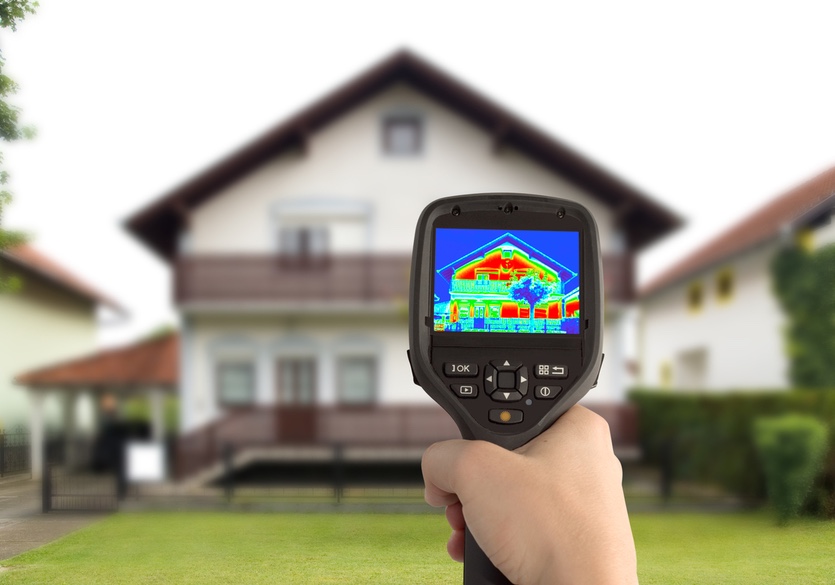

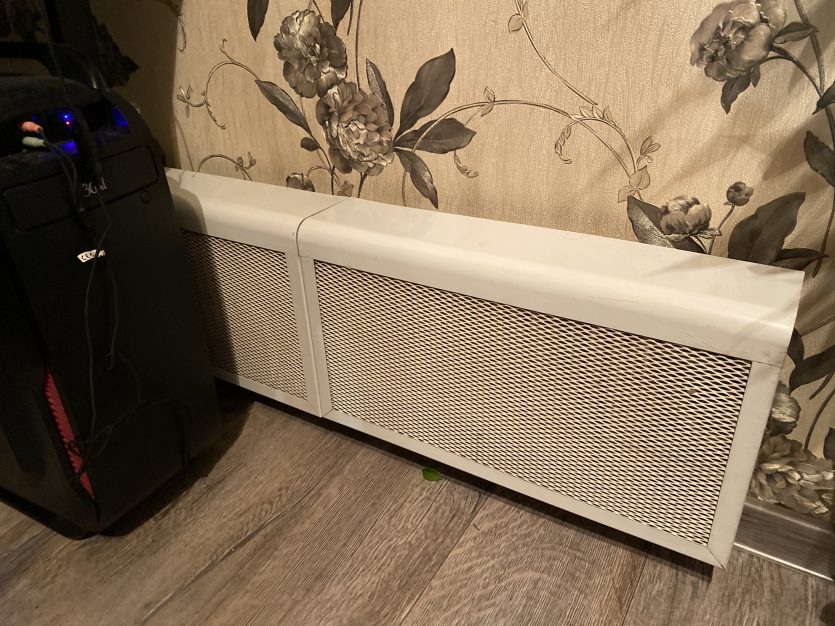

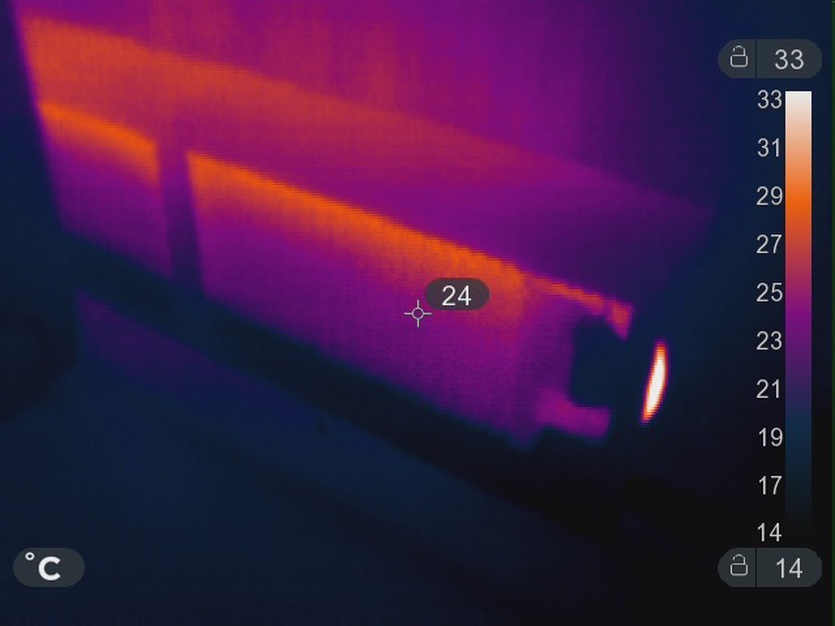

Сохраняем тепло в доме

Тепловизор можно (и нужно!) использовать для определения утечек тепла в межпанельных швах, стенах и окнах. Другими словами, устройство «проверит» подозрительно большие затраты на отопление. Особенно, если вы живете в коттедже.

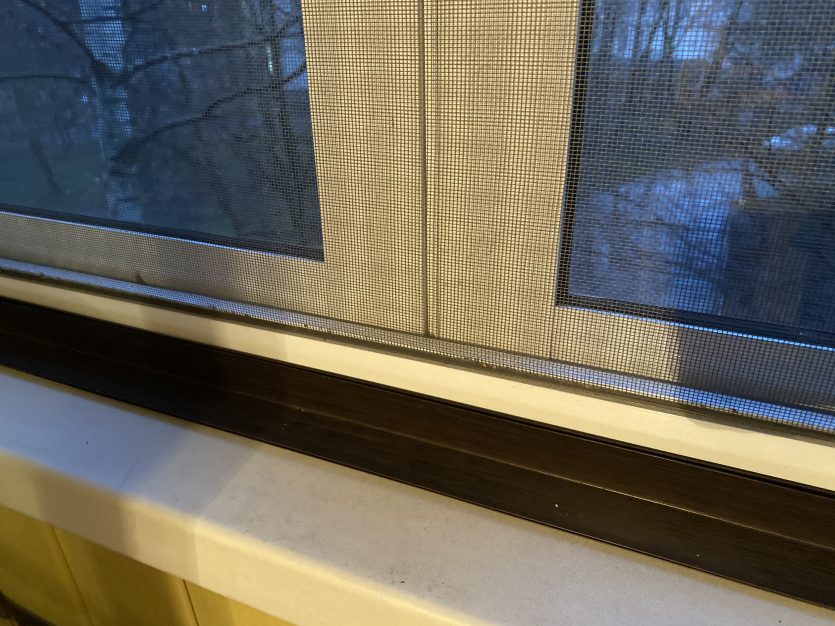

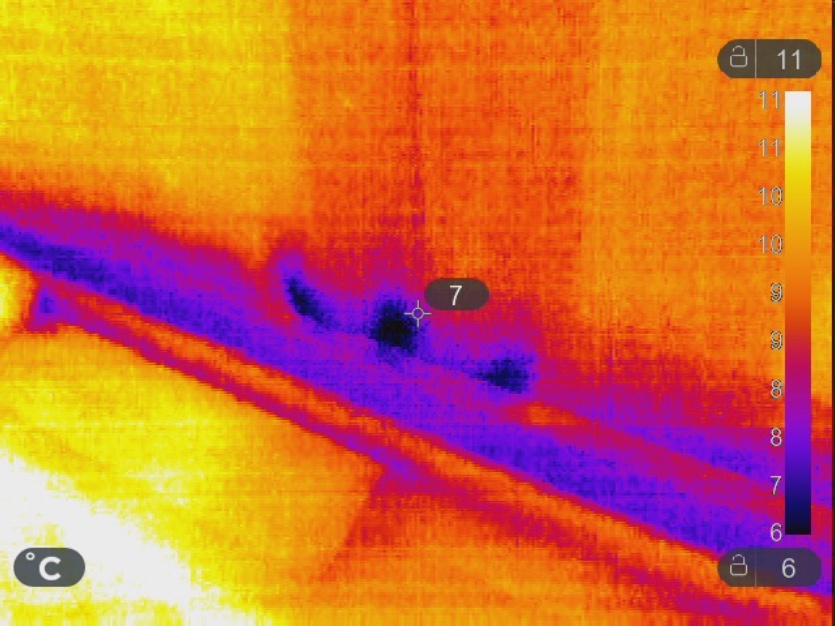

Проверяем промерзающие стеклопакеты

Можно выявить энергоэффективные и плохо утепленные участки дома, или, например, найти стеклопакет с трещиной или требующую герметизации раму.

Экономия всего за один отопительный сезон запросто может превысить стоимость тепловизора.

Устраняем течь в кровле на даче

Тепловизор также поможет обнаружить влагу и устранить течь в кровле.

При испарении вода поглощает тепло из влажного материала, что создает нужный контраст температур для обнаружения тепловизором.

Между прочим, влага, разрушая теплоизоляцию, вызывает коррозию металлических конструкций и является причиной появления плесени и грибка. А это уже потенциальные проблемы не только с домом, но и со здоровьем! Стоит с этим быть всегда внимательными.

Выявляем проблемы с коммуникацией

Тепловизор поможет точно определить расположение коммуникаций, заглянуть внутрь труб, чтобы найти засор, или воздушную пробку в батарее отопления.

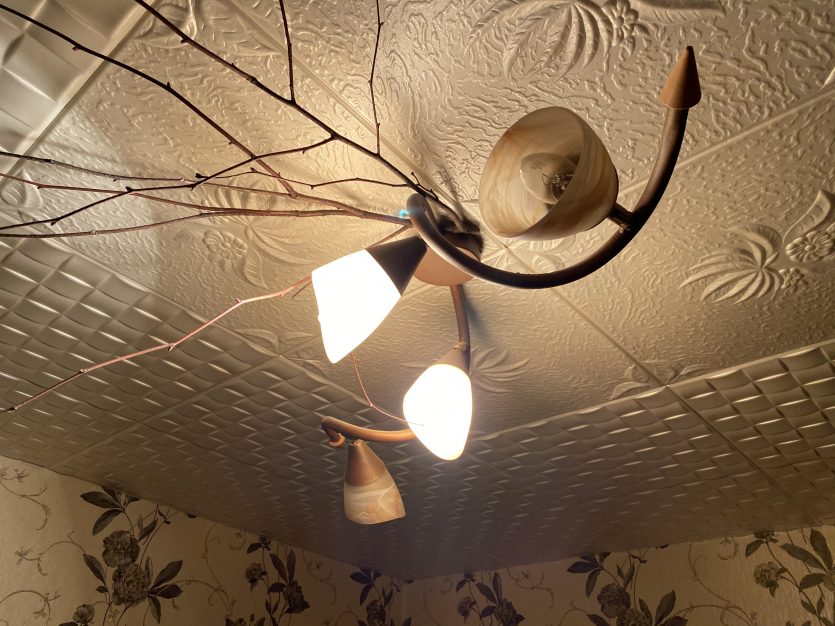

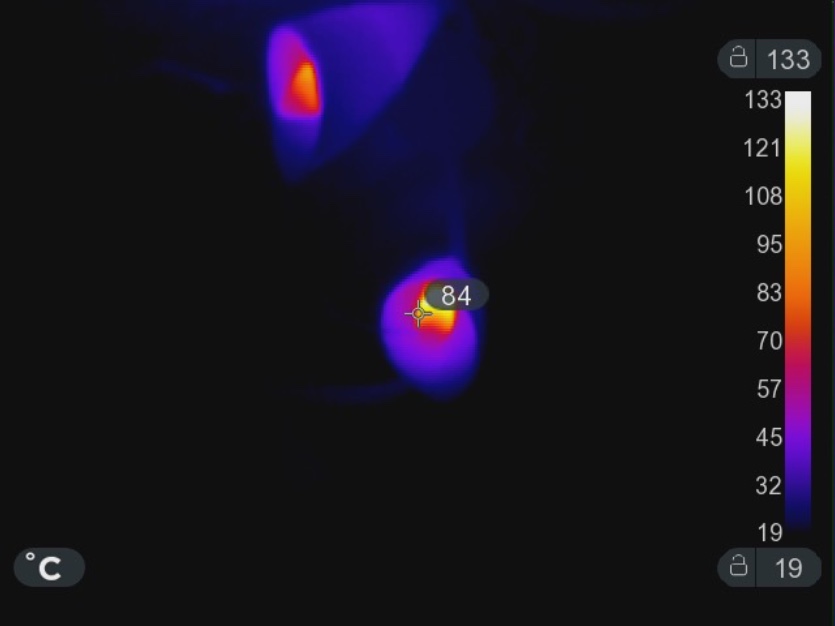

Убеждаемся в работоспособности осветительных приборов

В последнее время часто меняете лампочки? С помощью тепловизора можно легко понять, не перегреваются ли они. Это может привести не только к выходу её из строя, но и более серьезным последствиям.

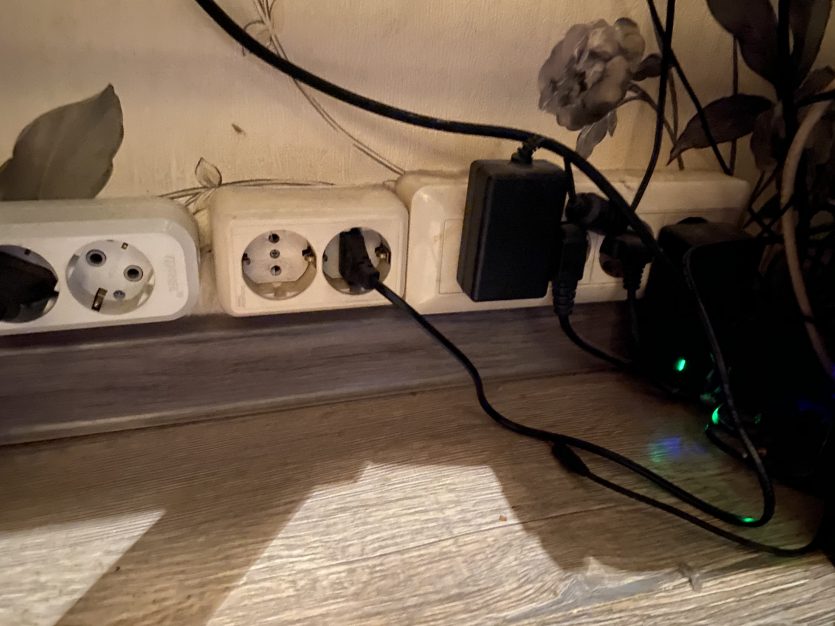

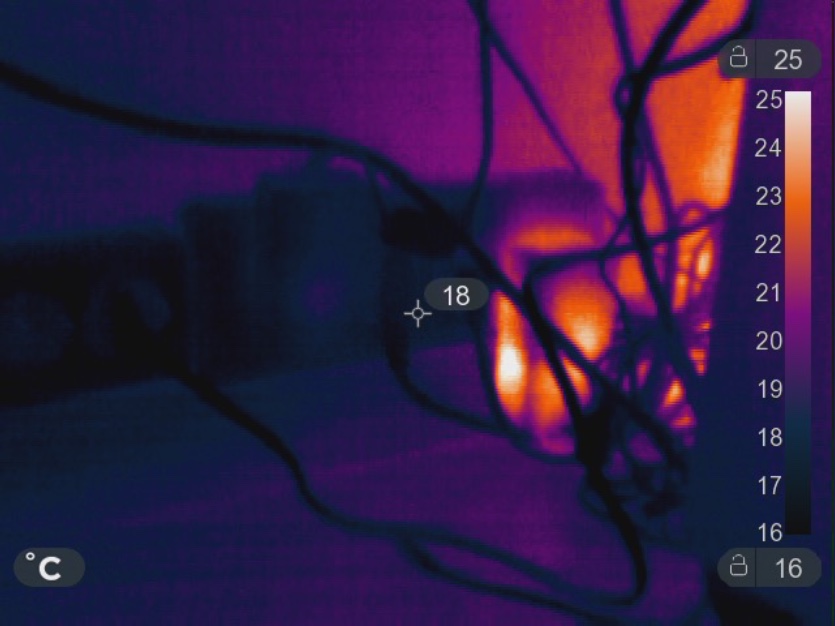

Осматриваем проводку

Наконец, он поможет найти неисправности в электропроводке — где она критически греется. Там возможен потенциальный источник возгорания.

Как выбрать хороший тепловизор

Мобильный тепловизор представляет из себя компактное устройство, которое подключается к смартфону и соответственно, передает картинку на его экран. Большую часть вычислений берет на себя процессор смартфона, ведь он по мощности не уступает процессорам современных компьютеров.

Фишка в том, что изначально такие гаджеты стали производится на китайских заводах. Качество подобных устройств было соответствующим – отвратные дисплеи с низким разрешением и отсутствие адекватной гарантии.

Между тем, именно качество картинки и надежность – основные параметры, на которые стоит обращать при покупке. Никому не нужен тепловизор, который видит только с 5 метров, показывает мутное изображение и работает месяц.

Появление на рынке продукции Seek Thermal стало глотком свежего воздуха.

Американская компания специализируется на выпуске компактных самостоятельных «приборов ночного видения» (с дисплеем и батареей), не требующих подключения к смартфону, а также мобильных тепловизоров.

Здесь сразу несколько преимуществ: Seek Thermal обладают тепловыми матрицами высокого разрешения. Именно такие применяются в дорогих промышленных устройствах.

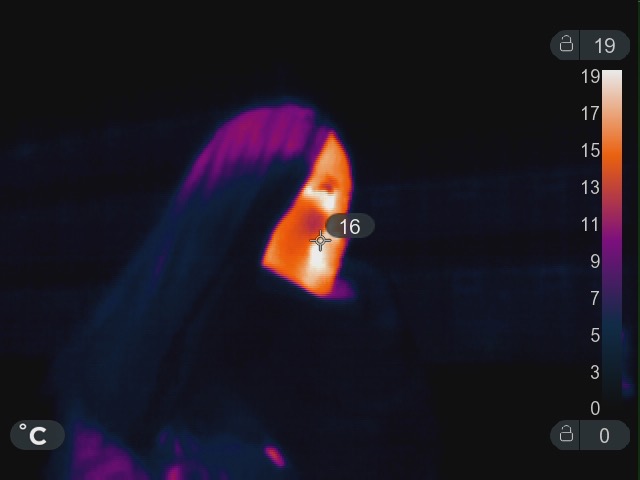

В теории, тепловизор должен показывать точную температуру тела, но это не так

Для понимания, у дешевых китайских разрешение матрицы всего 60 на 60 точек в то время, как даже в самой простой версии тепловизора от Seek Thermal установлена матрица с разрешением 206х156 точек.

В устройствах американской фирмы установлены халькогенидные линзы, которые позволяют увидеть излучение в диапазоне от 7 до 13 микрон при температурах от -40 до 330 градусов (в зависимости от модели).

Тепловизооры Seek Thermal могут похвастаться высокопрочными магниевыемыми корпусами. За надежность устройств можно не беспокоиться.

Наконец, устройства Seek Thermal собираются в солнечной Калифорнии (США), а не где-то в непонятных подвалах китайских заводов.

Другими словами, продукция отвечает высоким требованиям, которые можно предъявить к подобным гаджетам.

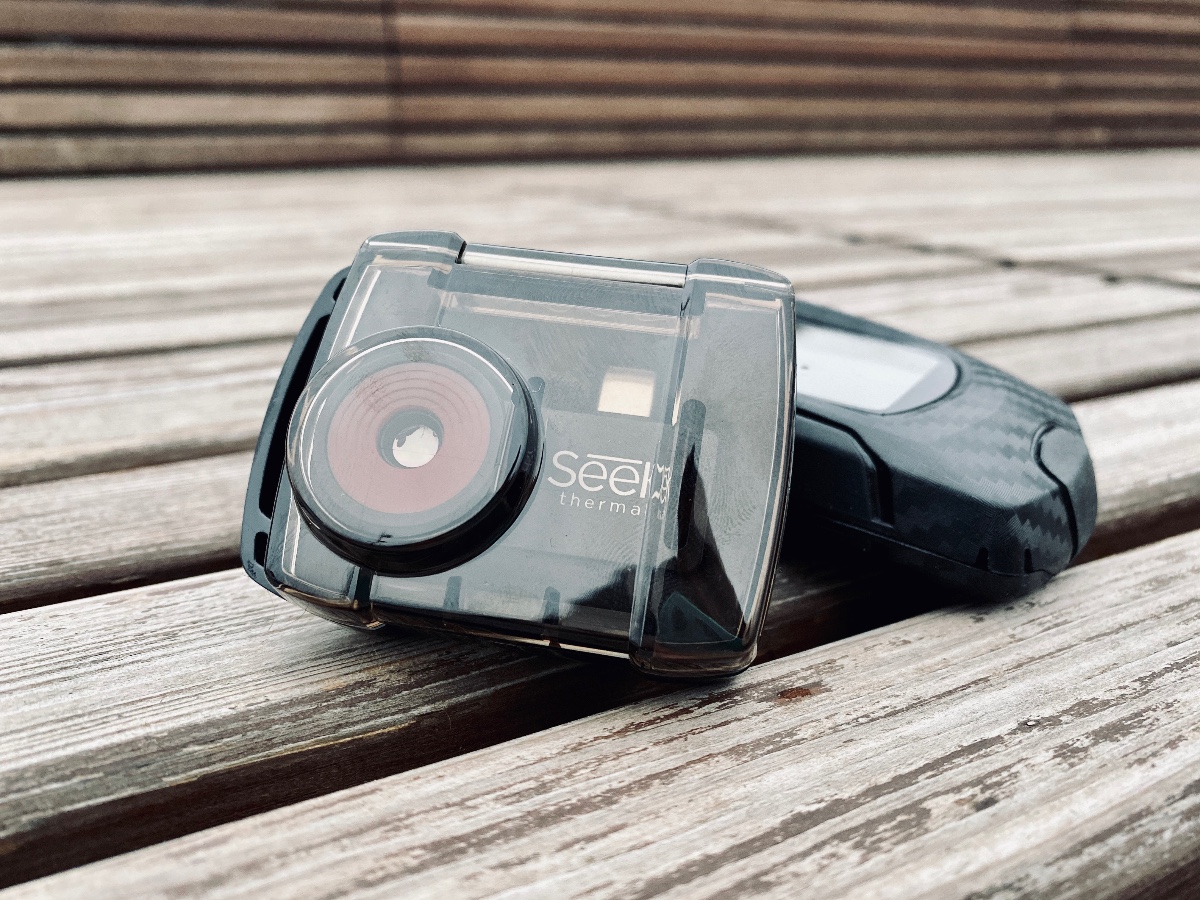

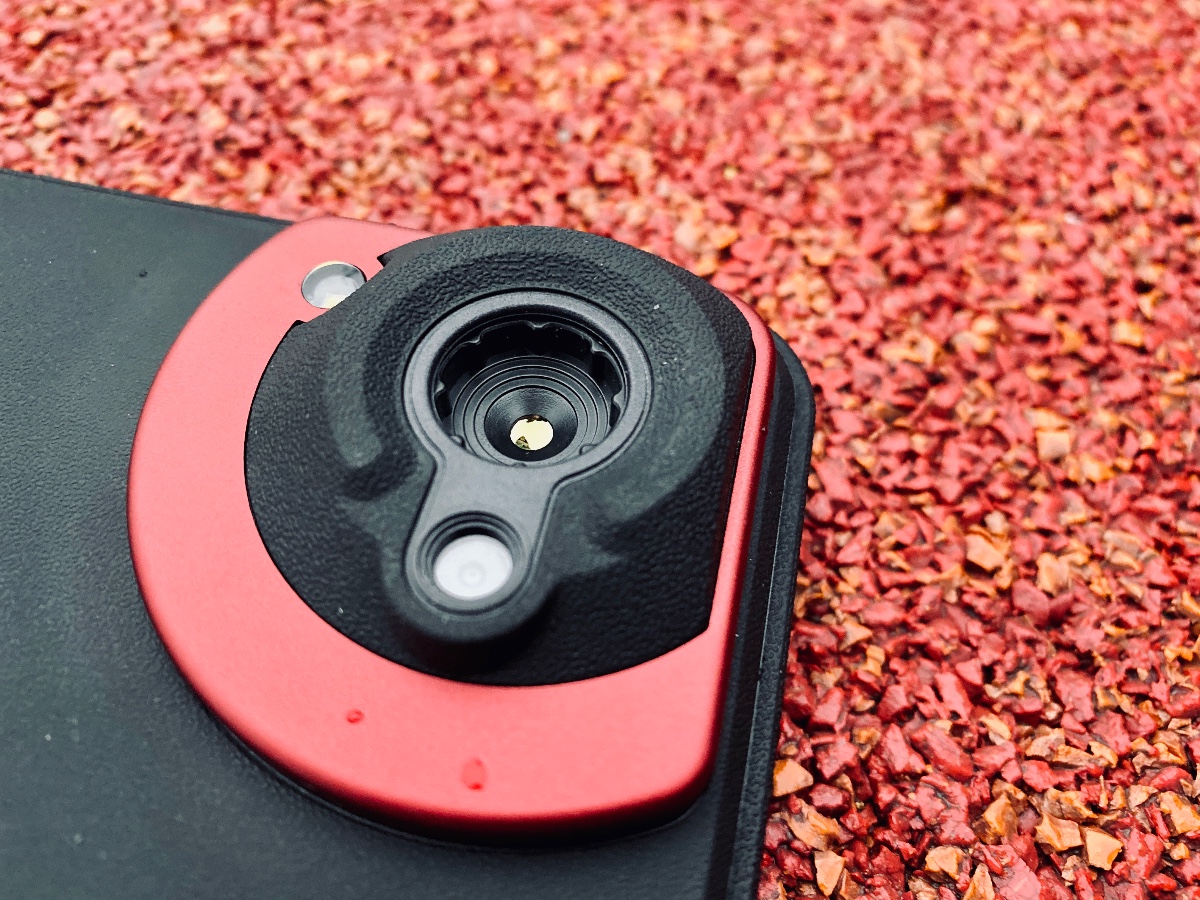

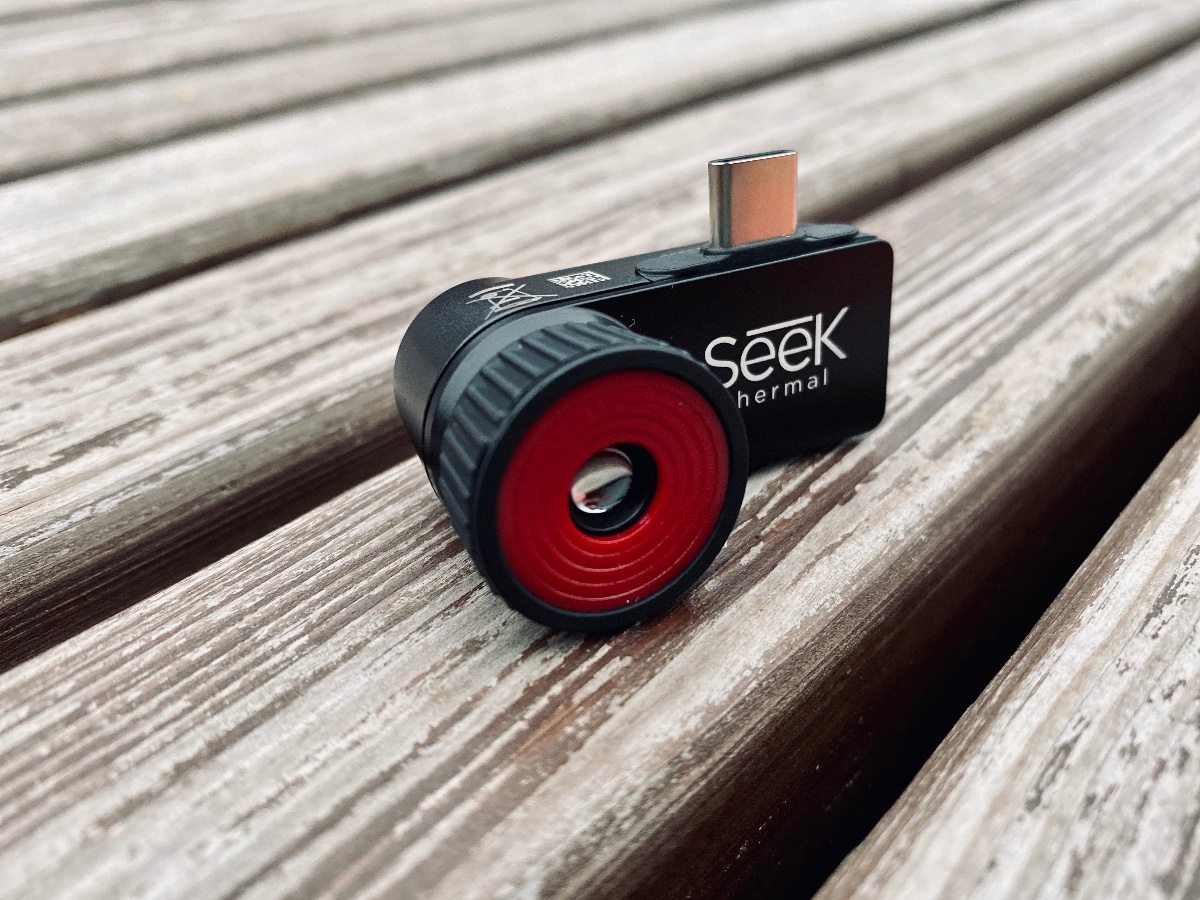

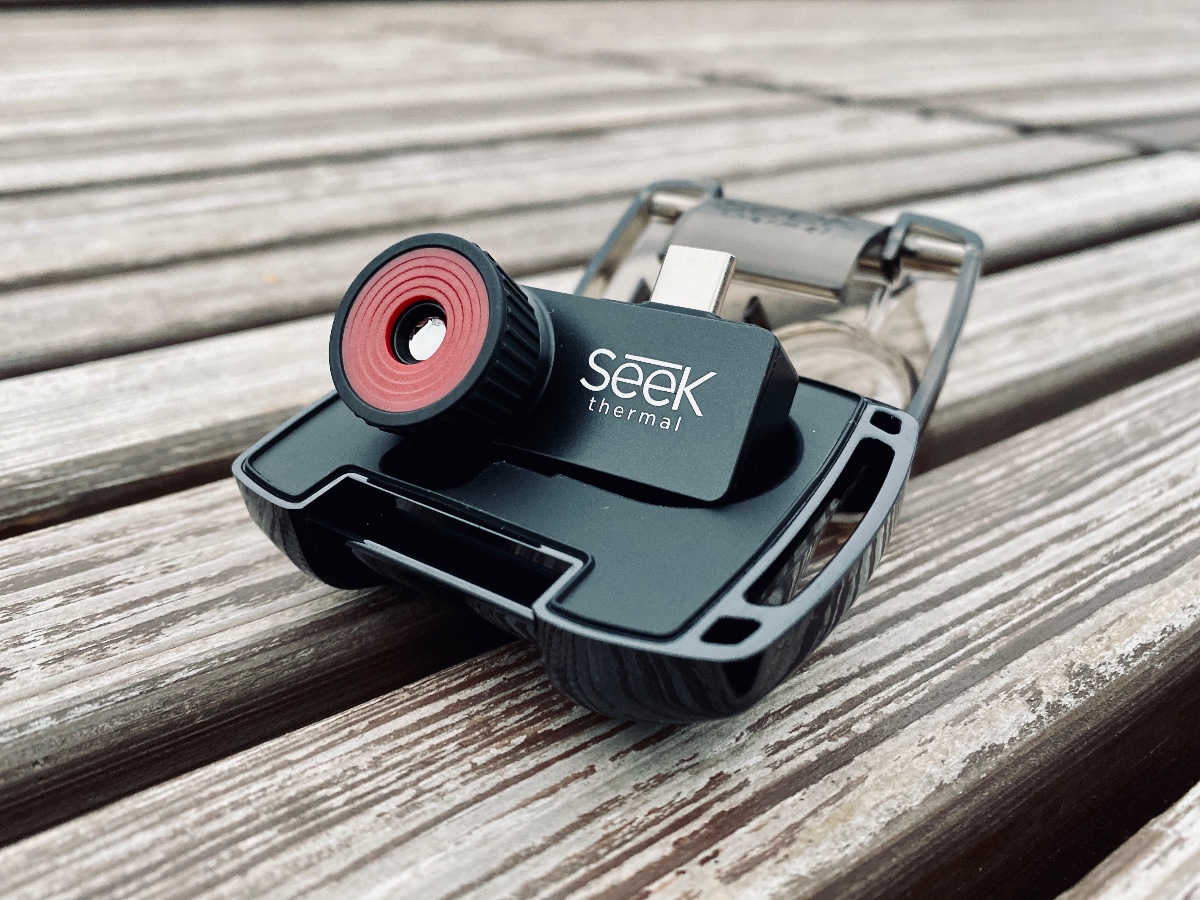

Работает прямо от смартфона: Compact Pro

На российском рынке сегодня можно найти три модели мобильных тепловизоров Seek Thermal – Compact, CompactXR и Compact Pro. Каждая из них продаются в нескольких версиях: с портом Lightning, microUSB или USB-C для Android.

Другими словами, либо для айфонов, либо для смартфонов на Android.

Визуально кажется, что все модели одинаковые. У них небольшой магниевый корпус, схожих размеров и формы. Отличие заключается лишь в цвете объектива.

Почти, как у объективов Canon. Все интересующиеся сферой фототехники знают, что красное кольцо на объективе означает серию L, то есть более дорогую и качественную оптику. Здесь похожая ситуация. Если у самой простой модели Compact вокруг стекла объектива черный пластик, то в дорогой модели Compact Pro он бордовый.

Базовая версия Compact – это разрешение матрицы 206х156 (32000 точек), частота съемки 9 кадров в секунду, угол обзора 36 градусов и дальность виденья – 300 метров.

Более продвинутая модель CompactXR имеет разрешение матрицы 206х156 (32000 точек) и ту же частоту съемки 9 кадров в секунду. Угол обзора составляет те же 36 градусов, но зато тепловизор «видит» аж до 550 метров.

Наконец, топовая Compact Pro обладает матрицей с разрешением 320х240 (76800 точек), делает 9 кадров в секунду, имеет угол обзора 32 градуса и способен «смотреть вперед» на расстояние до 550 метров.

Что касается теплочувствительной матрицы – она у всех моделей одинаковая и способна определять объекты в диапазоне температуры от -40 до +330 градусов.

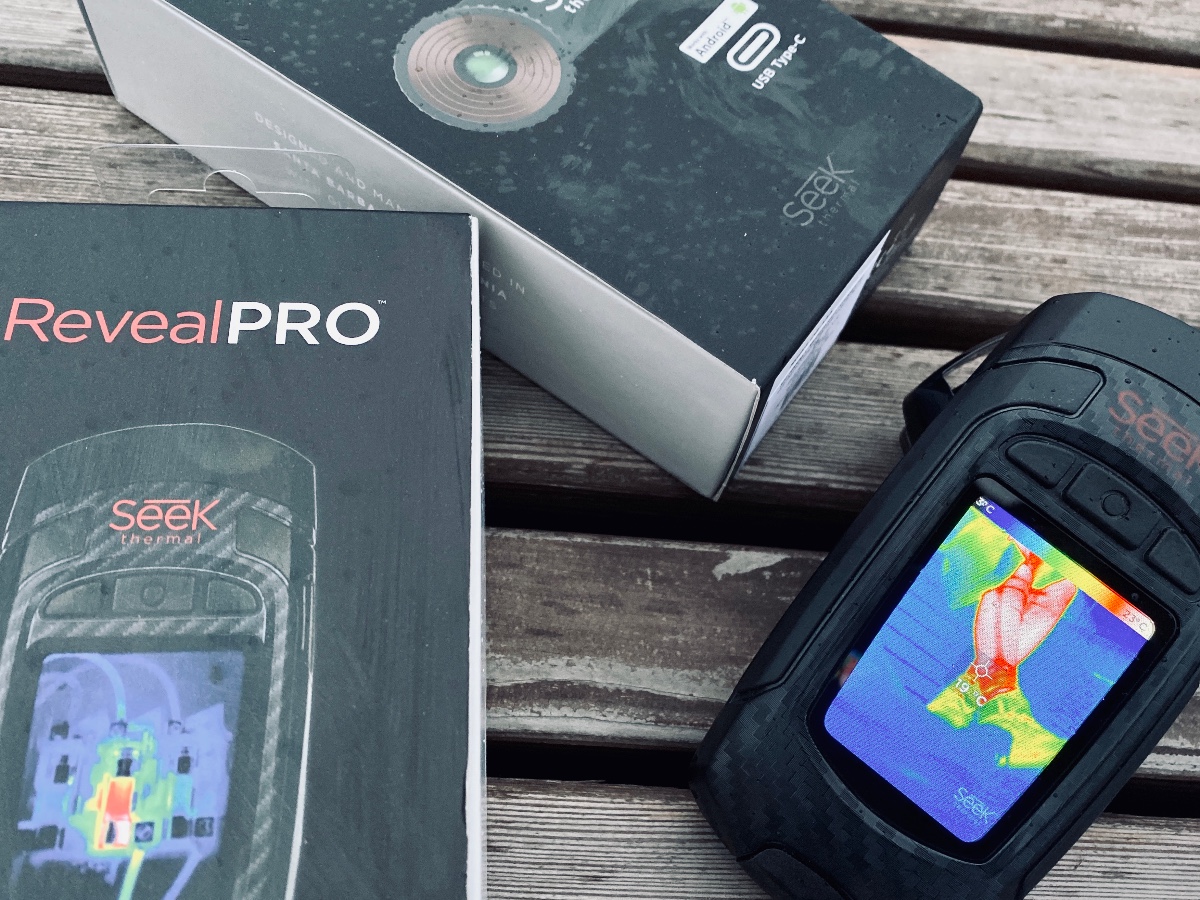

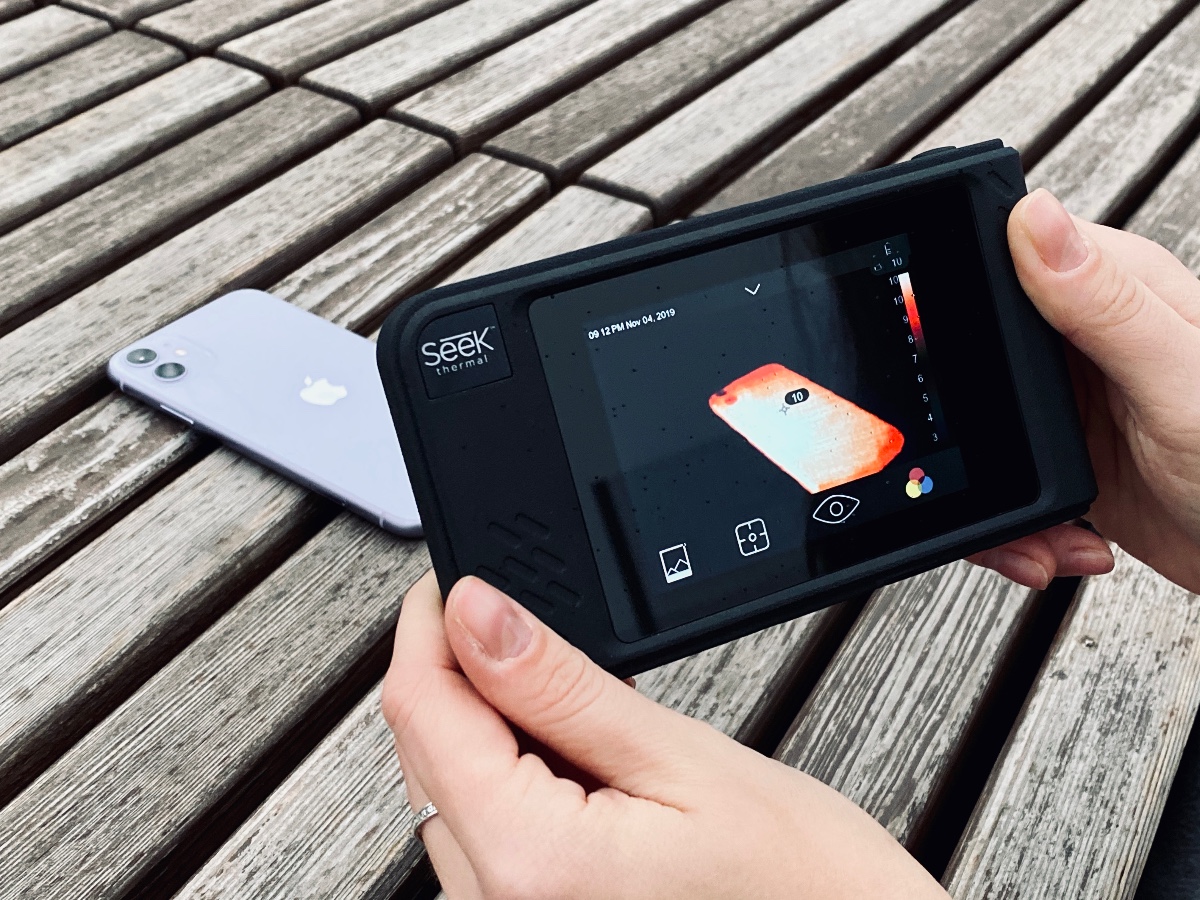

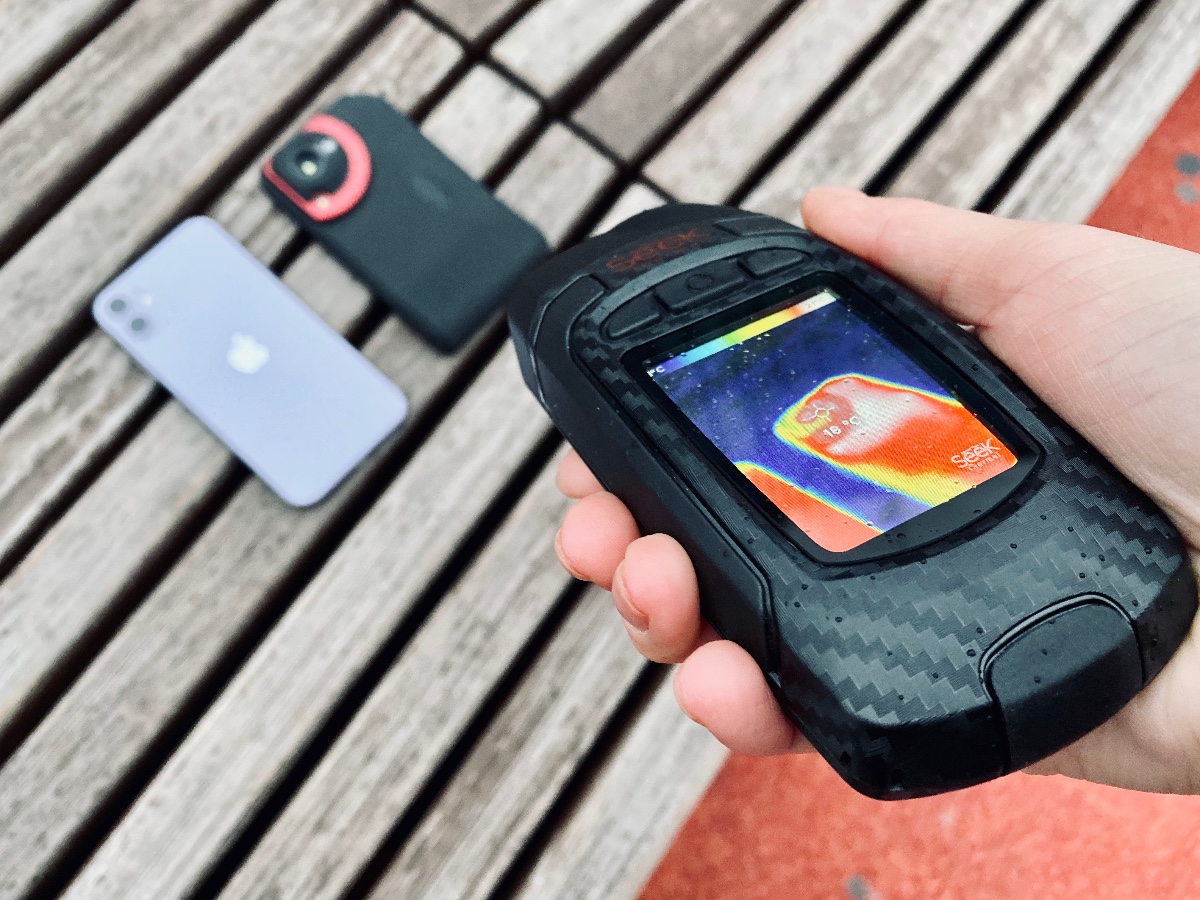

Автономный тепловизор: Reveal Pro

Для тех, кто по каким-то причинам не хочет быть привязанным к смартфону (например, пользуется исключительно кнопочным телефоном) стоит смотреть в сторону самостоятельных портативных устройств, не требующих подключения к смартфону. У компании Seek Thermal серия таких устройств получила название Reveal.

Это компактные ударопрочные устройства с экранами высокого разрешения. Корпуса сертифицированы по стандарту защиты IPX5.

Другими словами, модели Reveal могут выдержать работу в жестких условиях, будь это проливной дождь или падение со значительной высоты.

У модели Reveal (blue) разрешение матрицы 206х156 (32000 точек), угол обзора 36 градусов, частота съемки 9 кадров в секунду, дальность – 150 метров.

Reveal XR обладает такой же матрицей (206х156) и частотой съемки (9 кадров в секунду), углом обзора всего 20 градусов, зато «бьет» аж на 275 метров.

Наконец, старшая модель в линейке Reveal Pro имеет матрицу с разрешением 320х240 (76800 точек) и угол обзора 32 градуса. Она делает 9 кадров в секунду и способна обнаруживать объекты на расстоянии до 550 метров.

Снимает сам и транслирует картинку на смартфон: Shot Pro

Наиболее заинтересовавшихся темой «ночного виденья» стоит смотреть на самую продвинутую линейку тепловизоров Seek Thermal под названием Shot Series.

Это линейка самостоятельных профессиональных тепловизоров, не требующих подключения к смартфону или компьютеру. Они обладают ударопрочными корпусами, защищенными по стандарту IP54 и способными выдержать случайное падение с большой высоты.

В линейке представлено две модели:

Seek Thermal Shot имеет тепловой сенсор (матрицу) с разрешением 206х156, угол обзора 36 градусов. Тепловизор способен делать до 9 кадров в секунду и бить на 300 метров вперед.

Самая крутая версия – Seek Thermal Shot PRO. Здесь установлена матрица с разрешением 320х240, а угол обзора составляет аж 57 градусов. Устройство делает 9 кадров в секунду и видит до 550 метров.

Но самое главное – обе модели Shot Series позволяют редактировать и анализировать полученные тепловизионные фотографий прямо на 3,5-дюймовом экране устройства.

Кроме того, с помощью функции SeekFusion можно регулировать соотношения естественной и тепловой картинки, тем самым быстро находя проблемные (чересчур холодные/горячие) места.

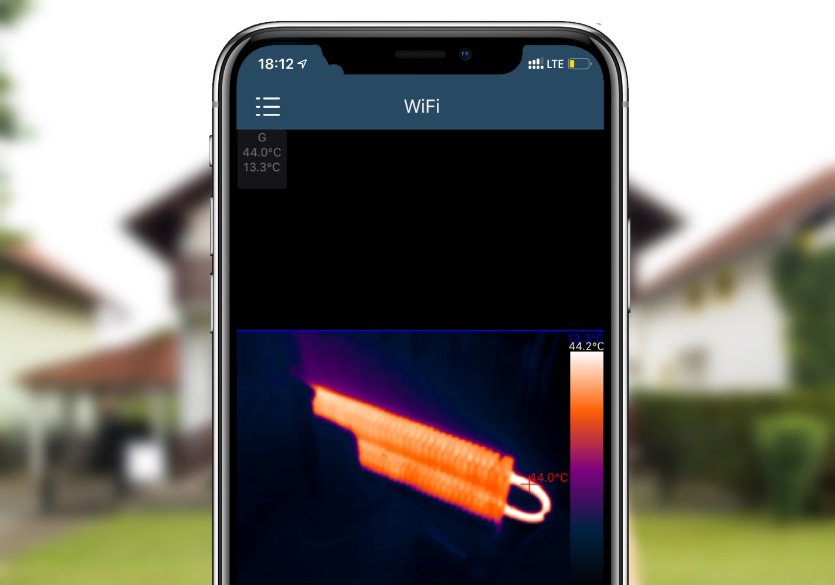

Также можно передавать и транслировать изображения по Wi-Fi на смартфон или планшет.

Shot Series это по-настоящему самостоятельные гаджеты. Тепловизоры обладают встроенным штативным креплением и идеально подойдут для установки в труднодоступные места для длительного стационарного наблюдения.

Можно практически устроить на даче фотоловушки для диких животных! Заряда встроенной батареи хватит на четыре часа «охоты», а объем встроенной памяти составляет 4 гб.

Выводы

Тепловизоры сегодня – это уже не дорогостоящая игрушка из фантастического боевика, а полезная и нужная в хозяйстве вещь. Они способны решать и находить множество проблем в домах и избежать рисков их появления. Будь то, неисправности в электропроводке, течь кровли или даже плесень на стенах.

Разнообразие линейки тепловизоров Seek Thermal позволяет найти подходящую под определенные параметры модель. Это может быть самостоятельное компактное ударопрочное устройство, продвинутая модель для профессионалов или удобная версия для смартфона. Как говорится, выбор за вами.

Купить тепловизоры Seek Thermal по специальной цене со скидкой 10% можно по промокоду STIP. Акция действует до 31 января 2020 года.
