Мы живём в необычное время, наблюдаем за беспилотными авто, слышим новости о запуске кораблей на Марс и пользуемся мощнейшими гаджетами, которые умещаются в ладони.
За все эти и многие другие радости 21 века ответственна электроника во главе с процессорами, «электронными мозгами», которые обрабатывают команды и контролируют работу гаджетов.
Сейчас я покажу вам главную машину нашей цивилизации, которая создаёт самые передовые, 7-и и 5-и нанометровые процессоры. Таких машин всего несколько в мире, каждая стоит огромных денег, а их производитель способен держать в кулаке практически весь рынок электроники.
Кто создаёт такие машины

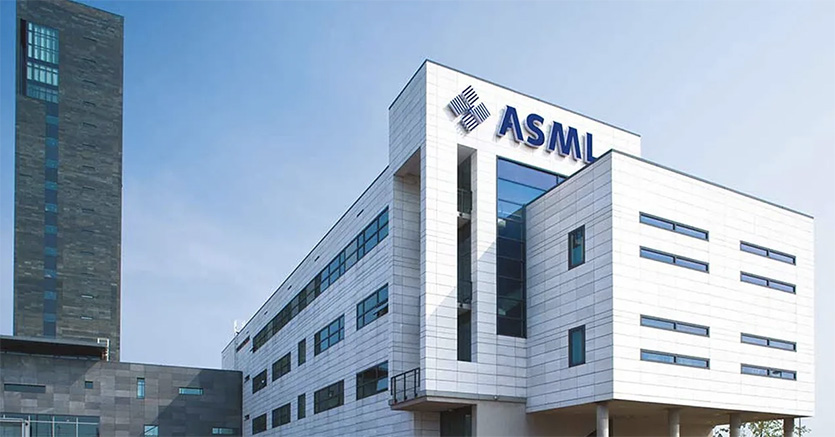

Главное здание компании ASML
В Нидерландах есть небольшой город Эйндховен, в котором расположена штаб-квартира компании ASML. В отличие от таких монстров рынка, как Intel или Samsung, о ней мало кто знает.
Однако, именно эта компания может совершить прорыв в области микроэлектроники: ASML является единственным в мире производителем станков для фотолитографии в глубоком ультрафиолете.
Точнее, эта машина называется не станок, а степпер: шаг за шагом этот сложнейший агрегат делает новейшие процессоры с размером полупроводниковых структур до 5 нанометров.
Именно на столько вырастает ваш ноготь за 5 минут.

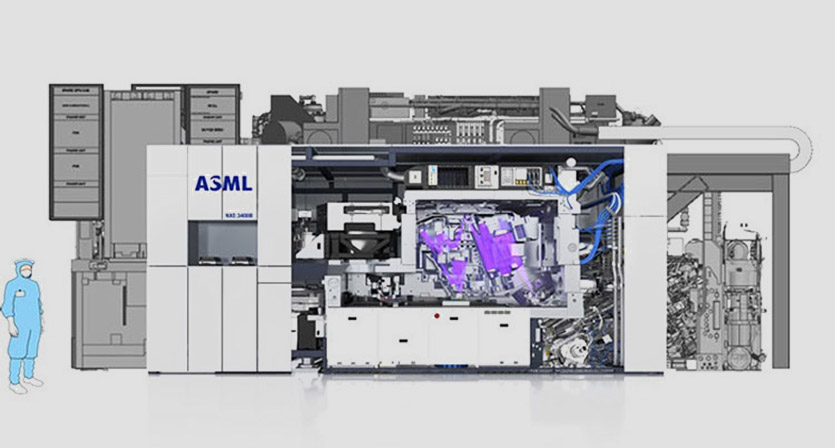

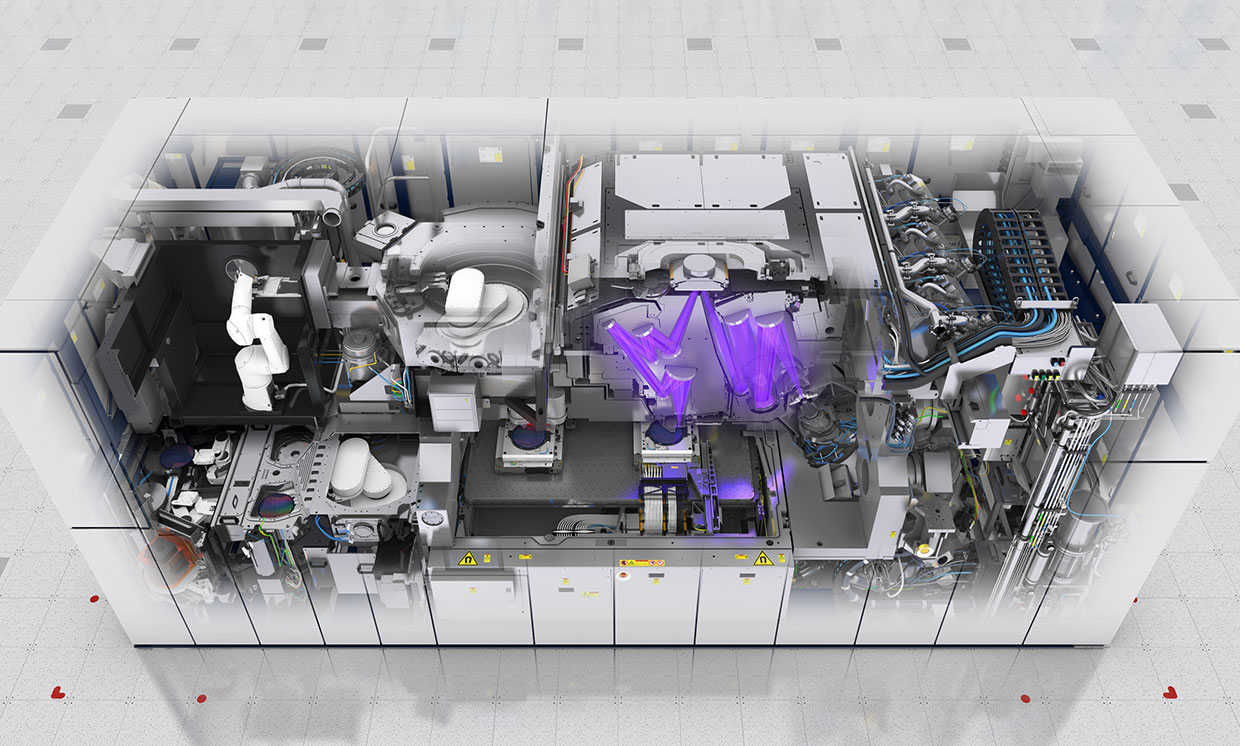

EUV-степпер в разрезе. Иллюстрация с сайта ASML.
С 1995 года ASML сделала ставку на фотолитографию в глубоком ультрафиолете, и пообещала поставку первых степперов EUV мировым техногигантам к 2007 году.
Однако, первые коммерческие образцы таких машин появились лишь в 2018 году. А уже в 2019 году Samsung выпустил 7-нанометровый процессор Exynos 9825 SoC, сделанный именно на степпере от ASML.
Как работает EUV-машина, и при чём тут «закон Мура»
Фотолитография в глубоком ультрафиолете – самая передовая технология, которая используется при изготовлении полупроводниковых интегральных схем.
Во время работы степпера рисунок с маски чертежа шаг за шагом переносится на различные части полупроводниковой пластины. После каждого шага проводится дополнительная проверка правильности позиционирования.

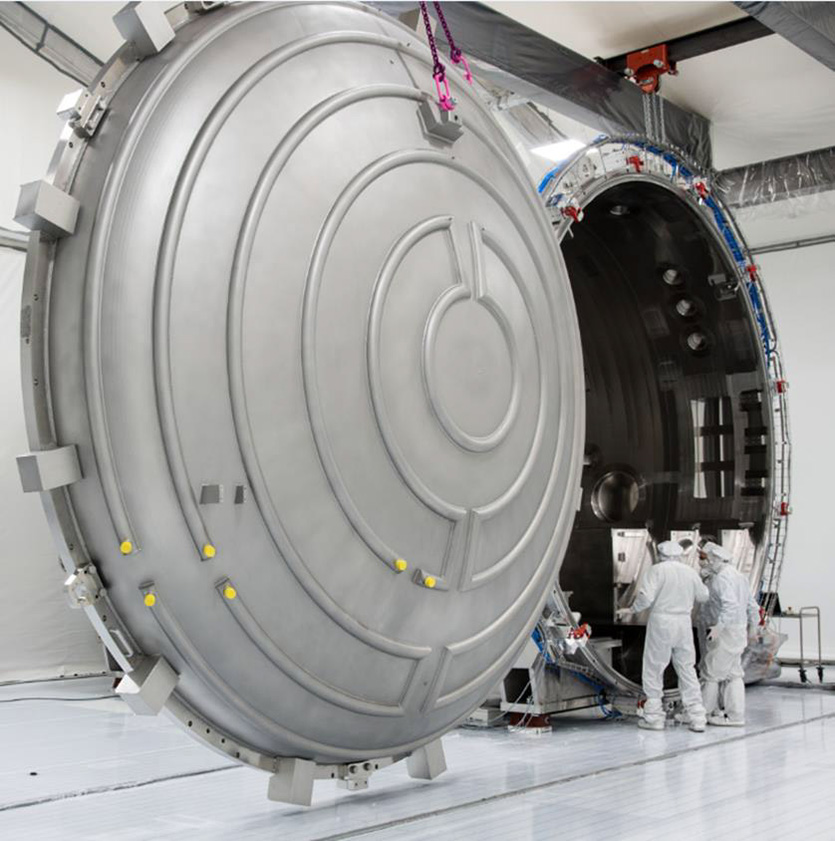

Ваккуумная камера, один из элементов степпера.
Во время работы степпера внутри каждую секунду несколько высокоэнергетических лазеров на углекислом газе ударяют по 50 000 каплям жидкого олова, которые падают в специальную камеру.
После обработки лазером каждой капли возникает плазма, которая излучает свет нужной длины волны равной 13,5 нанометров. Это невозможно увидеть простым глазом, поэтому вот примерное видео этого процесса:
Далее свет собирается, фокусируется и отражается от маски в ваккуме, чтобы перенести узор на кремниевую пластину.
Закон Мура гласит, что количество компонентов на конкретной площади удваивается примерно каждые два года. Фотолитография в глубоком ультрафиолете позволяет травить всё более мелкие компоненты, увеличивая количество транзисторов на чипе в соответствии с этим законом.
После успешного переноса узора пластина обрабатывается реагентами, чтобы смыть часть фоторезиста и проявить рисунок на пластине.
Затем к кремниевой пластине добавляются примеси для создания полупроводникового эффекта и все стадии повторяются заново до окончания создания структуры микроплаты.
Сколько стоит такая машина и что будет дальше

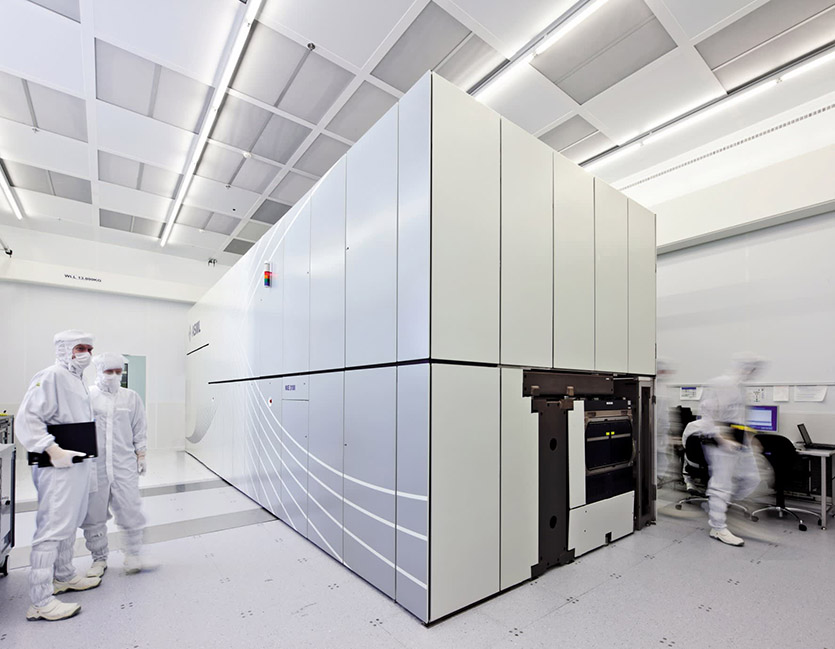

120 миллионов долларов на одном фото.
Степпер от ASML состоит из 100 000 деталей, стоит около 120 миллионов долларов и поставляется в 40 грузовых контейнерах.
Аналогов продукции ASML просто не существует. На сегодняшний день нидерландская компания является абсолютным монополистом в производстве самых передовых компонентов электроники.
Но даже тут прогресс не стоит на месте: в ASML уже создают новое поколение степперов с лучшей оптикой, которые смогут обрабатывать больше кремниевых пластин в час.
В будущих машинах планируется использовать более мощные лазеры, а частота падения капель олова увеличена с 50 000 до 80 000 Гц. Выпуск первых коммерческих моделей запланирован на 2033 год. [Brookings]
