Сделал умными простую люстру и утюг, чтобы управлять голосом! Выбираем и настраиваем умное реле

Реле – это небольшая коробочка, которая подает и отключает питание. Если встроить ее в цепь с устройством, можно управлять им удаленно, при помощи голосовой команды или настроить сценарии автоматизации.

В статье расскажем, какие виды реле бывают, как их устанавливать и как настраивать в умном доме.

В чем польза в России

💜 Делает умным любой глупый гаджет. Можно установить реле в разрыв кабеля питания торшера или люстры и управлять гаджетом удаленно.

💜 Добавляет новые возможности розеткам и выключателям. Когда не хотите менять уже имеющиеся устройства на умные, можно добавить к ним такое реле.

💜 Добавляет новые сценарии управления. Например, можно организовать проходной выключатель в большой комнате или перенести выключатель в удобное место без замены проводки и штробления стен.

Какие умные реле существуют

Сначала немного теории. Нужно разобраться в трех важных параметрах умных реле: протокол связи, наличие нулевой линии/нейтрали, количество каналов.

Протокол связи. Большинство реле работают по Wi-Fi или Zigbee. Первые дешевле, подключаются к любому умному дому без специального хаба, но загружают домашнюю беспроводную сеть и сигнал к ним может доходить дольше.

Реле на Zigbee работают быстрее и стабильнее, но стоят дороже и нуждаются в хабе с Zigbee.

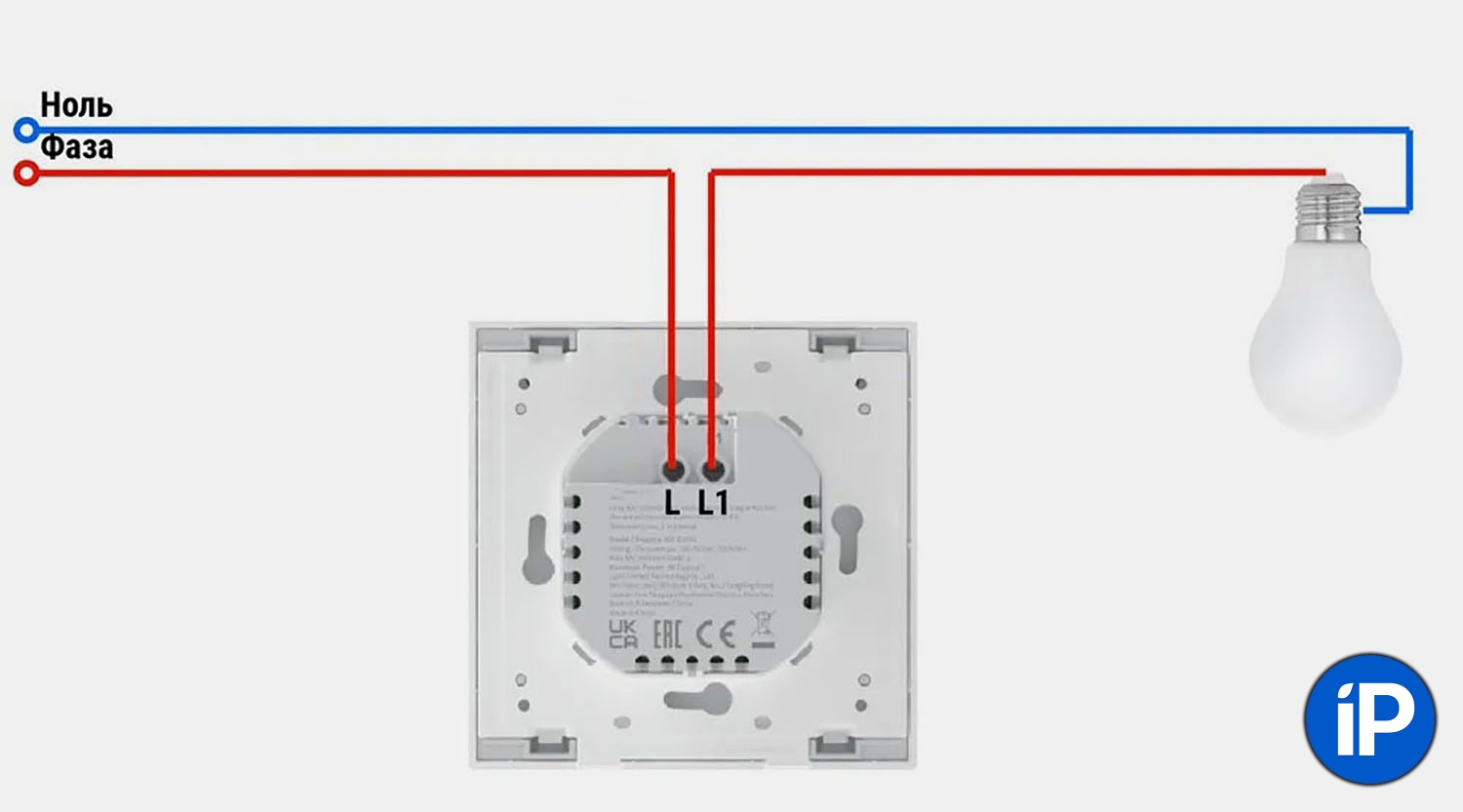

Одноканальное реле без нейтрали

Наличие нуля. Реле могут работать без нуля (устанавливаются в разрыв фазы) или только с нулем (нужно подвести к ним два провода). Есть универсальные модели.

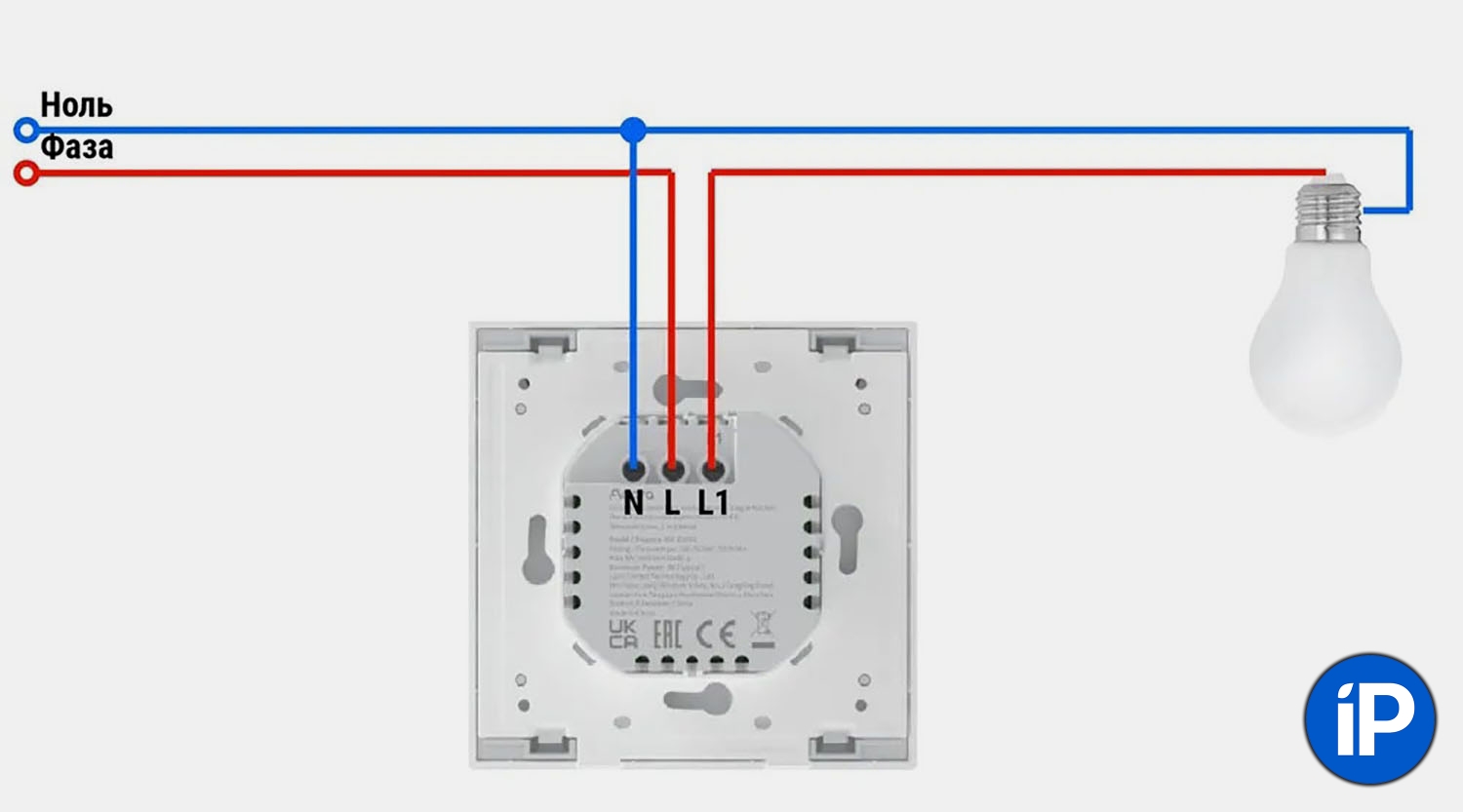

Одноканальное реле с нейтралью

Выбирайте, исходя из задач. Например, если подключаете реле в выключатель света, где есть только фаза, подойдет только реле без нуля. А если ставите реле в разрыв кабеля питания торшера или в подрозетник для обычной розетки, там будет фаза и ноль, подойдет второй вариант реле.

⚡ В тему | Стиралка говорит, что закончила! Зачем нужны умные розетки в доме и какие сценарии советую

Двухканальное реле с нейтралью

Количество каналов. Чаще всего бывает одно- и двухканальные реле. Первое может управлять только одним устройством, а второе – двумя, например, две клавиши на выключателе или два разных гаджета.

Какие реле лучше купить

Собрали подборку реле с разными параметрами.

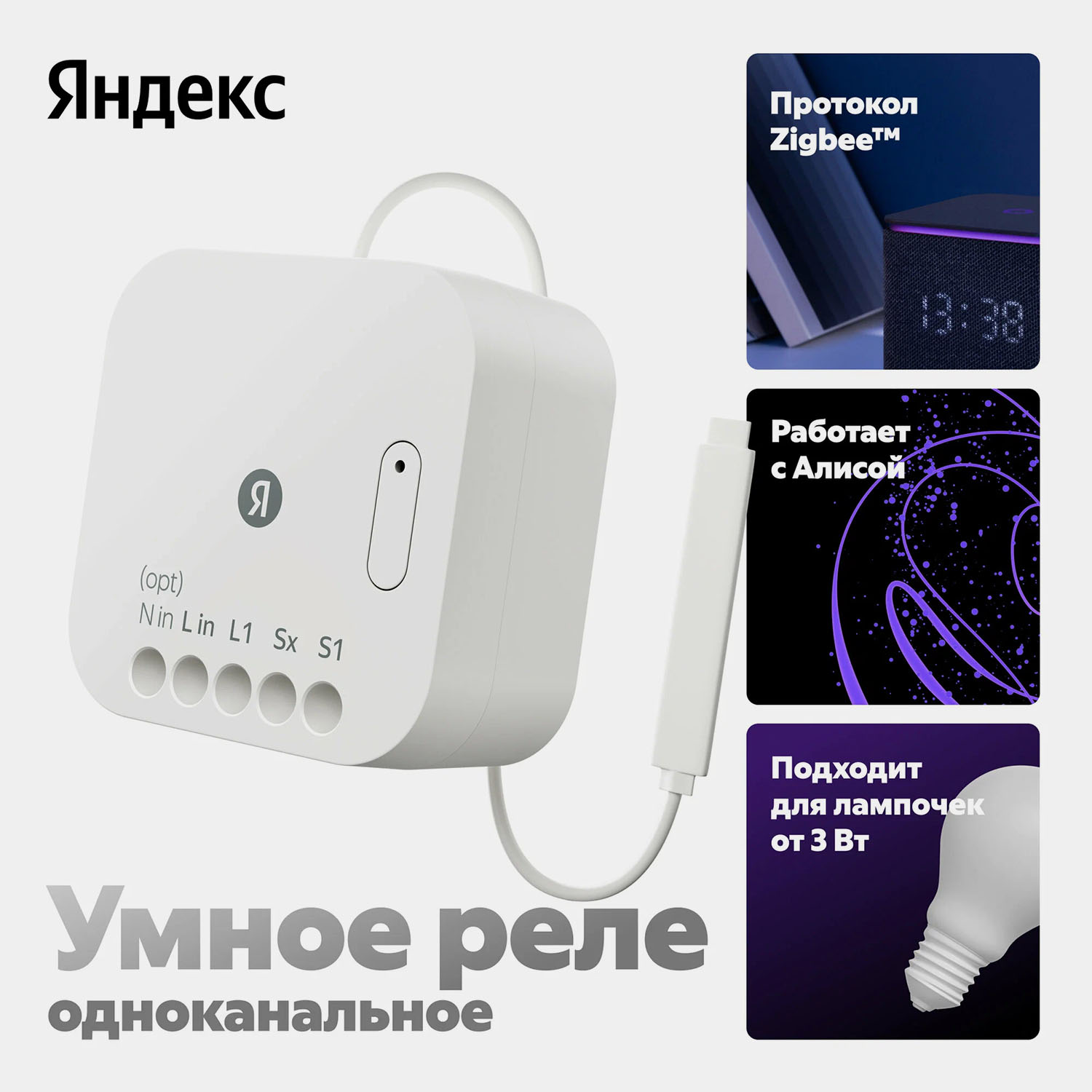

Умное одноканальное реле Яндекс ZigBee

1. Реле Яндекс ZigBee. Новое компактное реле от российской компании с распространенным железом внутри.

▶ Протокол подключения: Zigbee
▶ Наличие нейтрали: можно использовать любое подключение
▶ Количество каналов: один

Стоит реле 1772 руб.

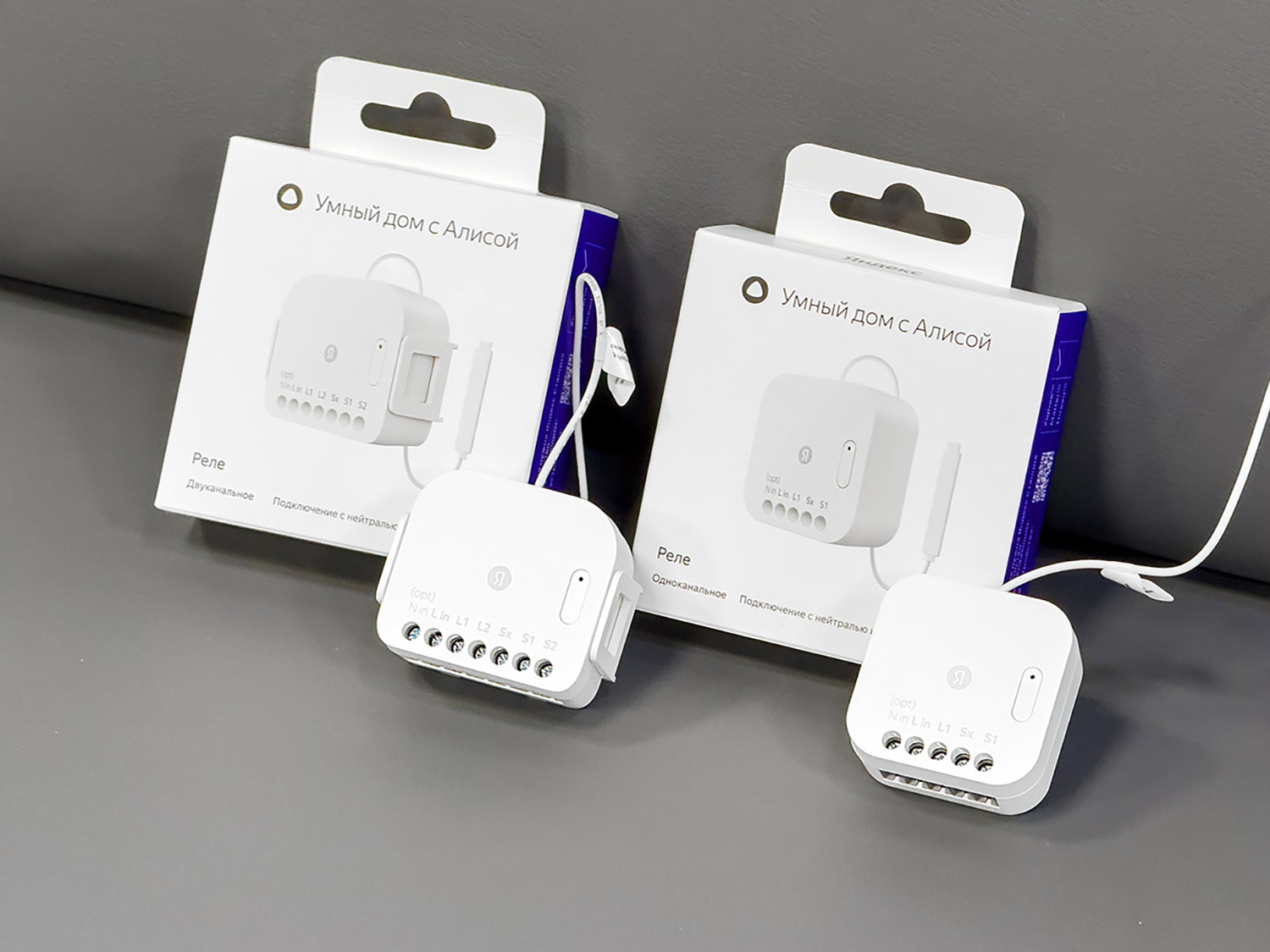

Умное двухканальное реле Яндекс ZigBee (слева)

2. Реле Яндекс ZigBee на два канала. Такое же реле, как предыдущее, только на два канала.

▶ Протокол подключения: Zigbee
▶ Наличие нейтрали: можно использовать любое подключение
▶ Количество каналов: два

Стоит реле 1970 руб.

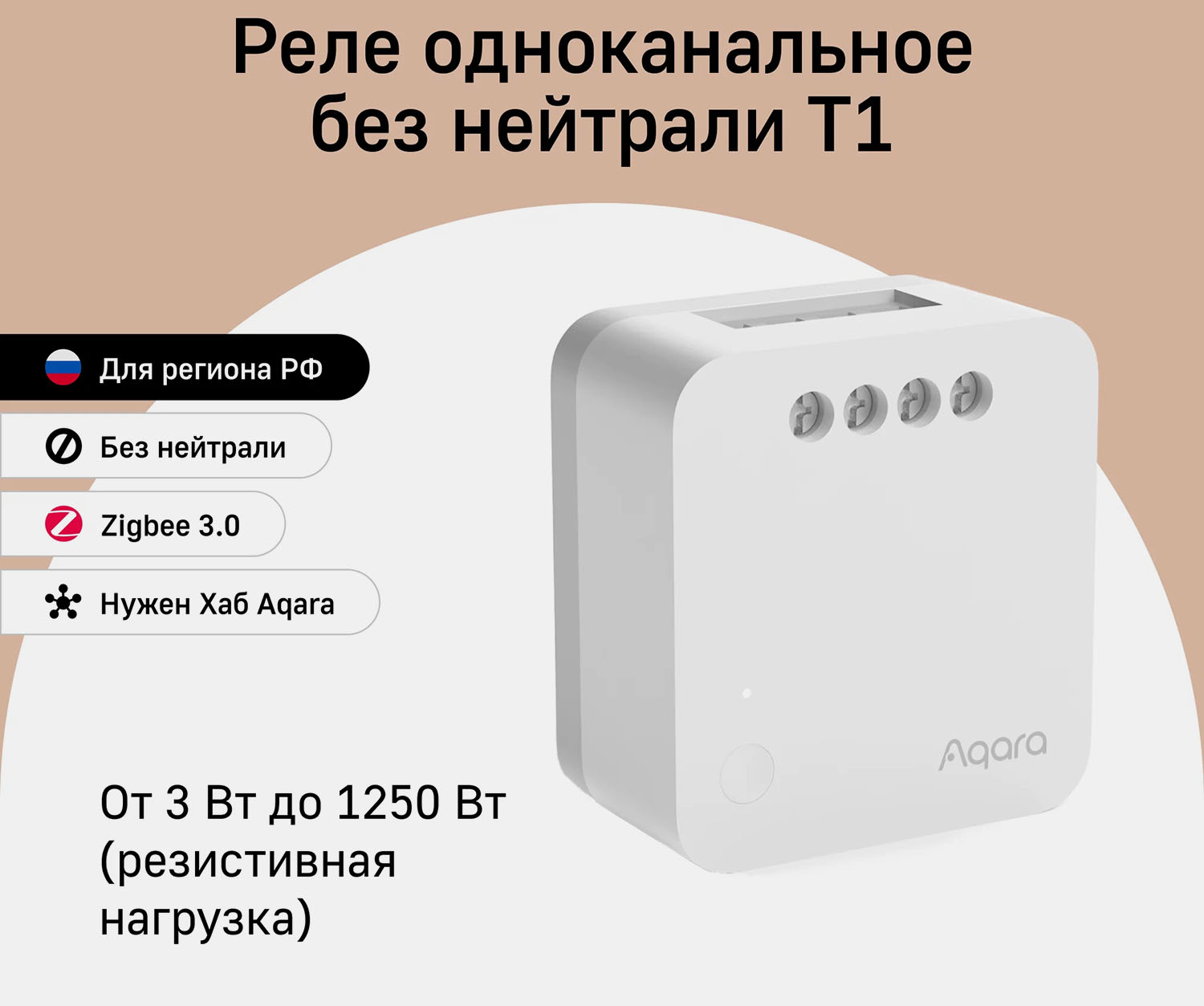

Реле Aqara T1 SSM-U02

3. Реле Aqara Zigbee. Отличный вариант, который работает как в экосистеме Aqara, так и с другими хабами, которые поддерживают Zigbee. Такое реле можно установить в разрыв фазы, если в подрозетнике выключателя нет нуля.

▶ Протокол подключения: Zigbee
▶ Наличие нейтрали: не нужно
▶ Количество каналов: один

Стоимость реле – 3359 руб.

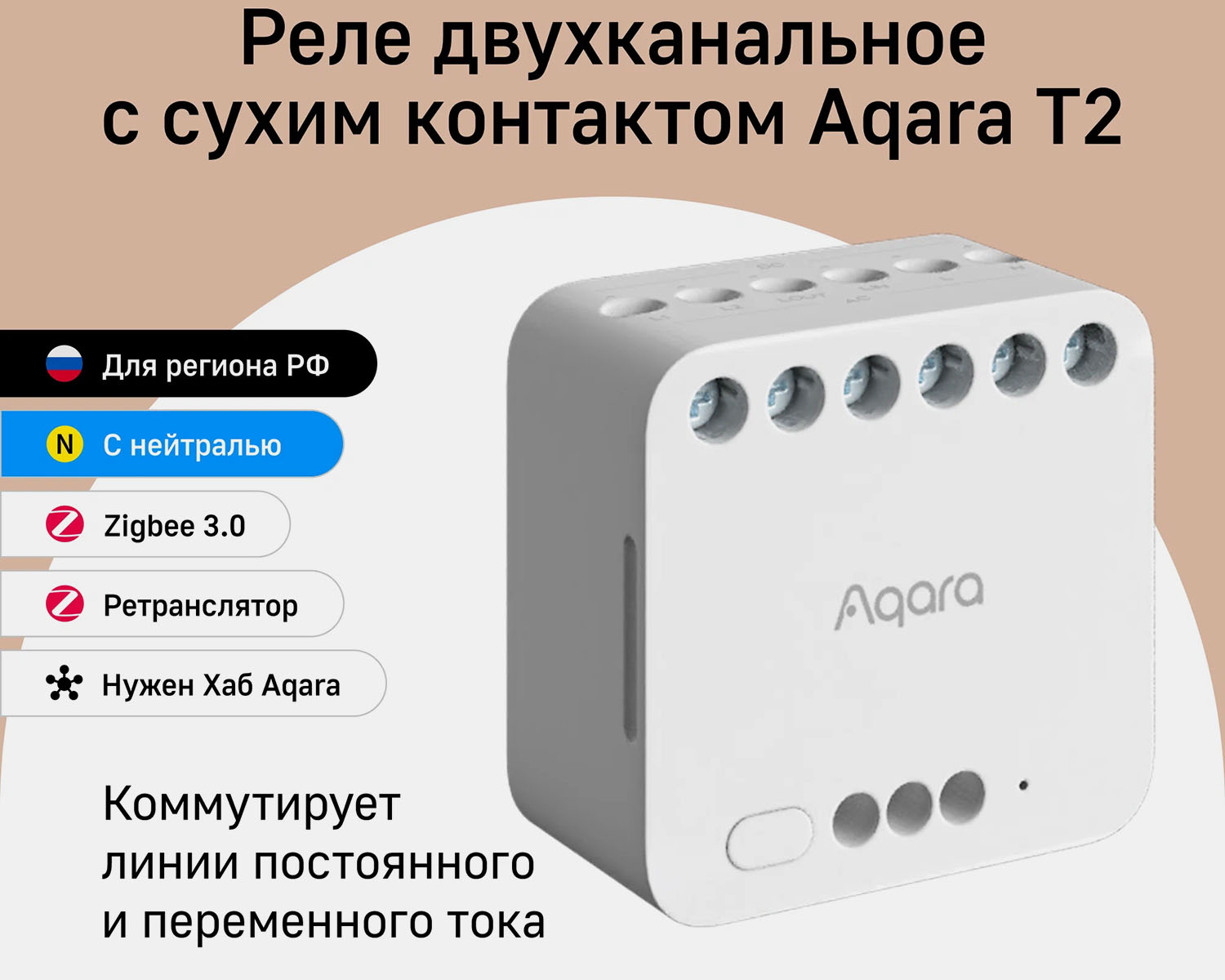

Реле Aqara T2 DCM-K01

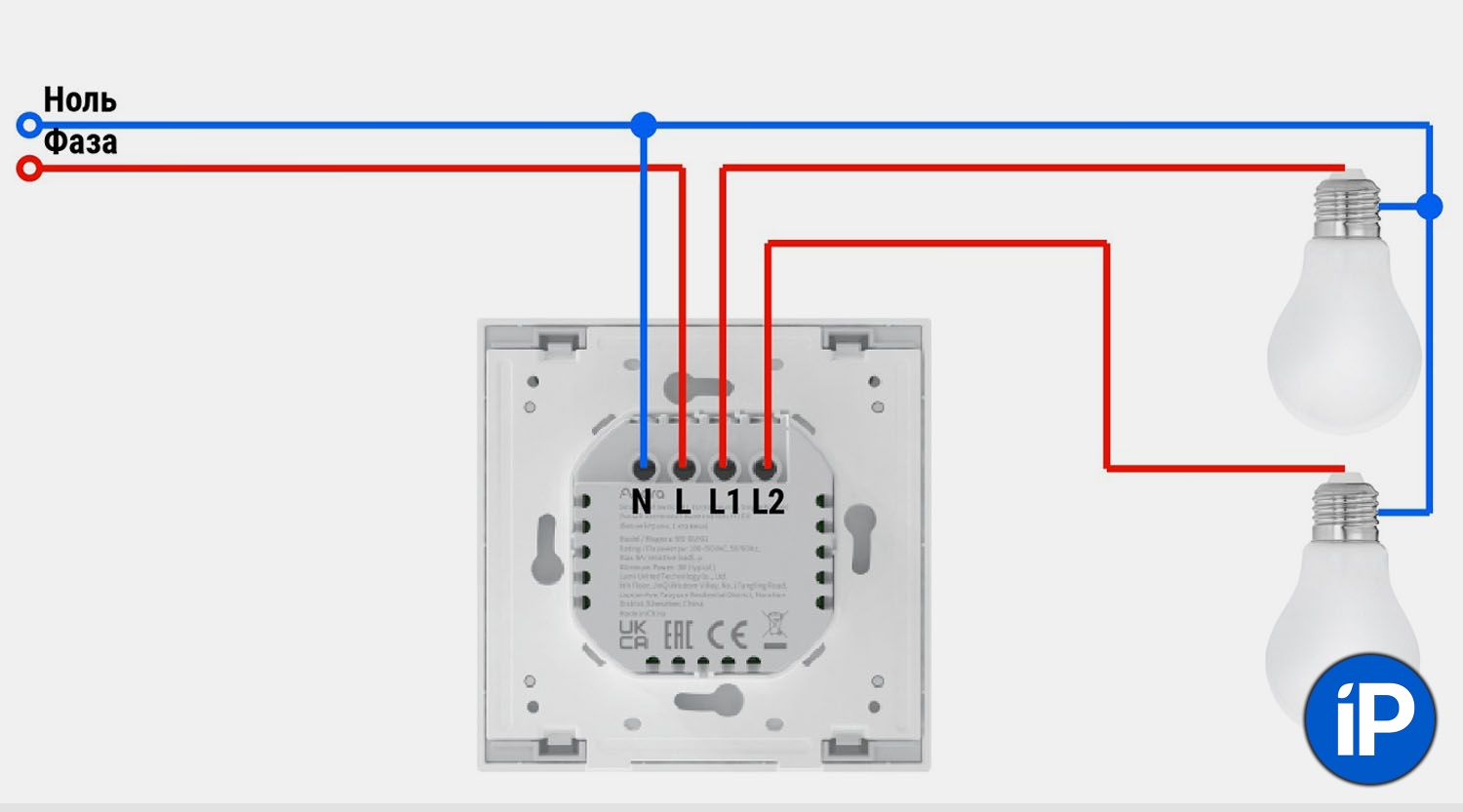

4. Реле Aqara Zigbee. Еще один гаджет от Zigbee, но уже с нейтралью и парой каналов. При помощи такого реле можно, например, сделать умным двухклавишный выключатель света.

▶ Протокол подключения: Zigbee
▶ Наличие нейтрали: необходимо
▶ Количество каналов: два

Стоит устройство – 4630 руб.

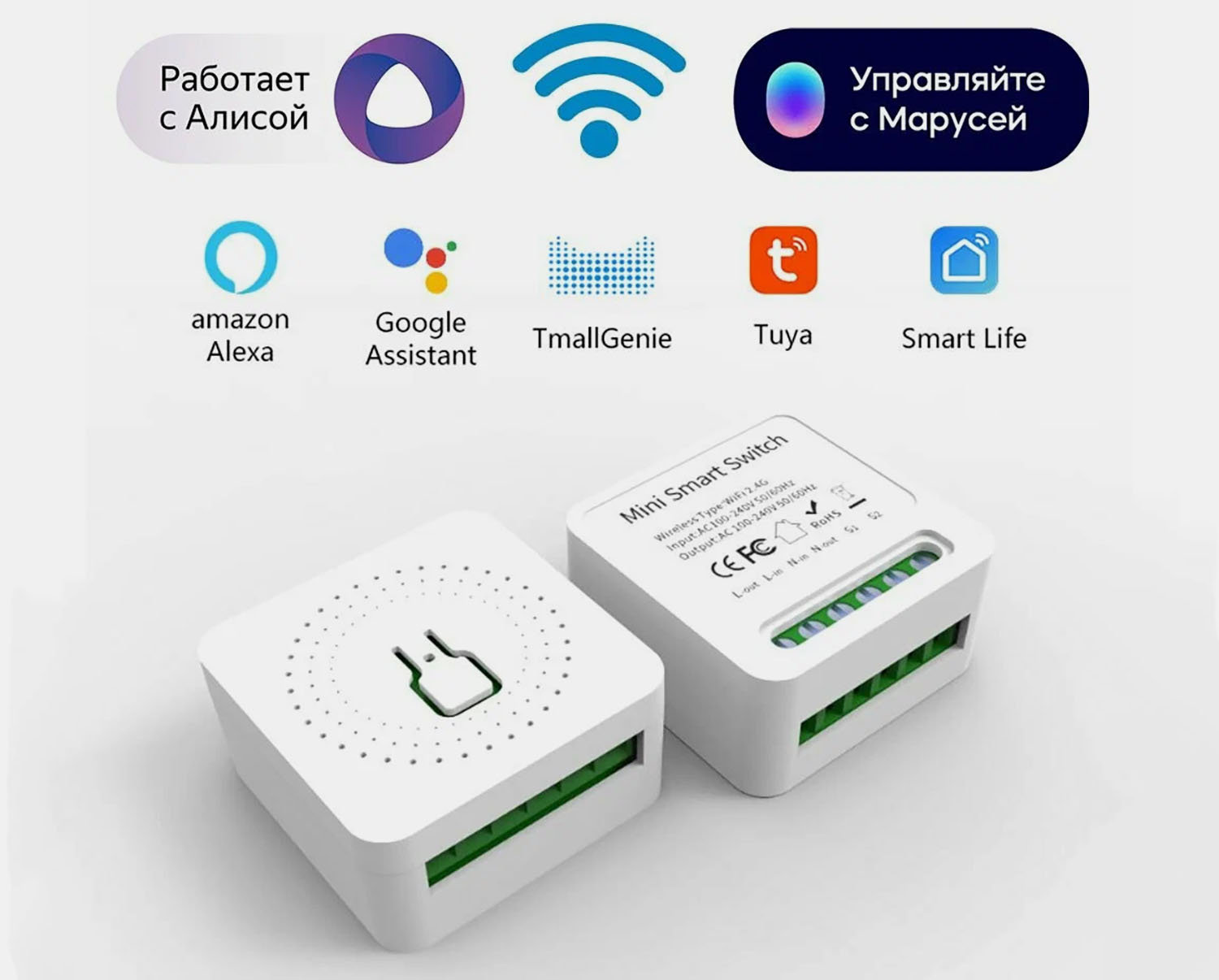

Реле Tuya Smart life Wi-Fi

5. Реле Tuya с Алисой. Доступный вариант от популярного китайского производителя умной электроники.

▶ Протокол подключения: Wi-Fi
▶ Наличие нейтрали: необходимо
▶ Количество каналов: один

Стоит гаджет всего 507 руб.

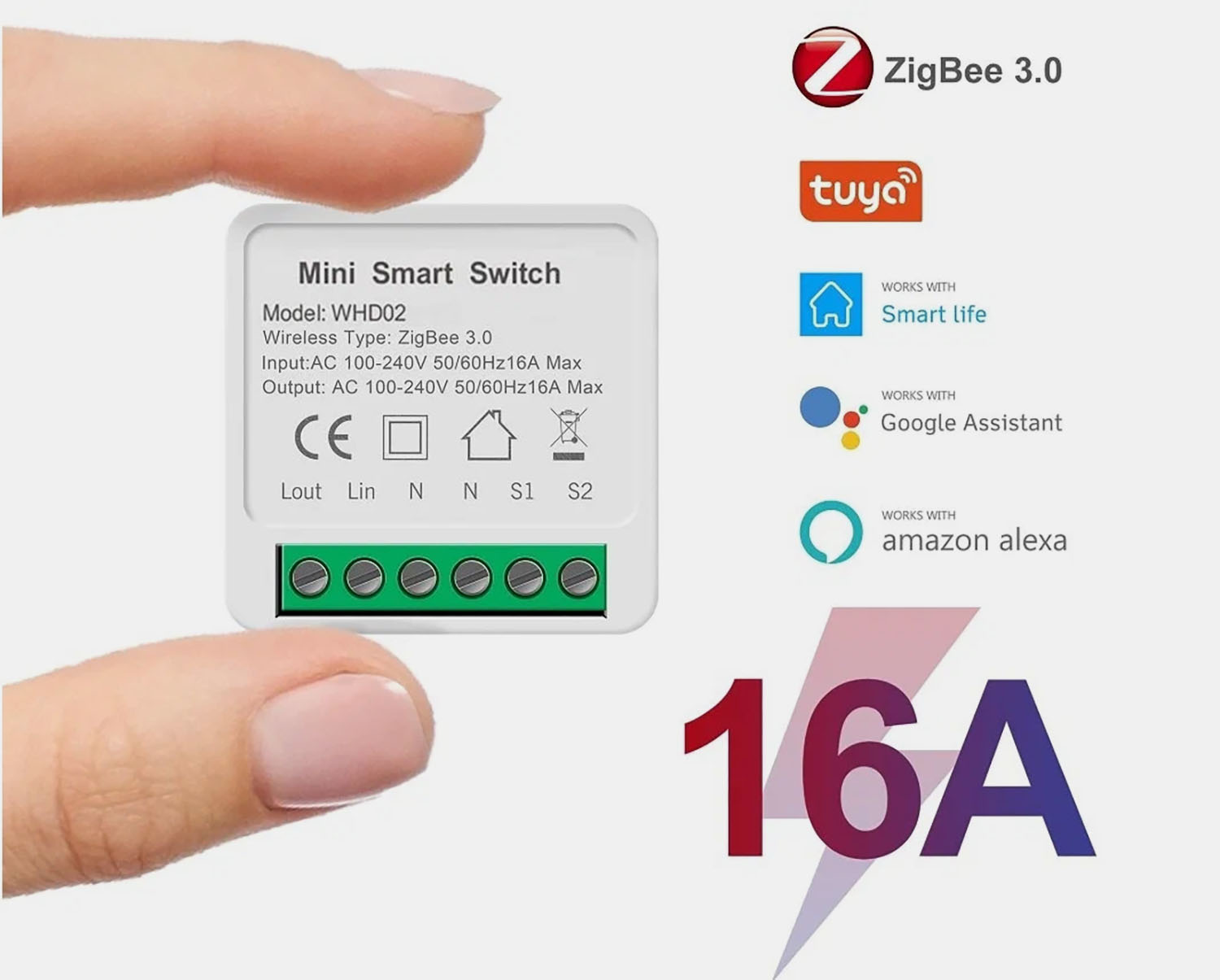

Реле Tuya Smart life Zigbee

6. Реле Tuya c Zigbee. Аналогичное реле с одним каналом и нейтралью, но уже на протоколе Zigbee. Для подключения нужен соответствующий хаб или колонка с поддержкой этого протокола.

▶ Протокол подключения: Zigbee
▶ Наличие нейтрали: необходимо
▶ Количество каналов: один

Стоит такое реле 630 руб.

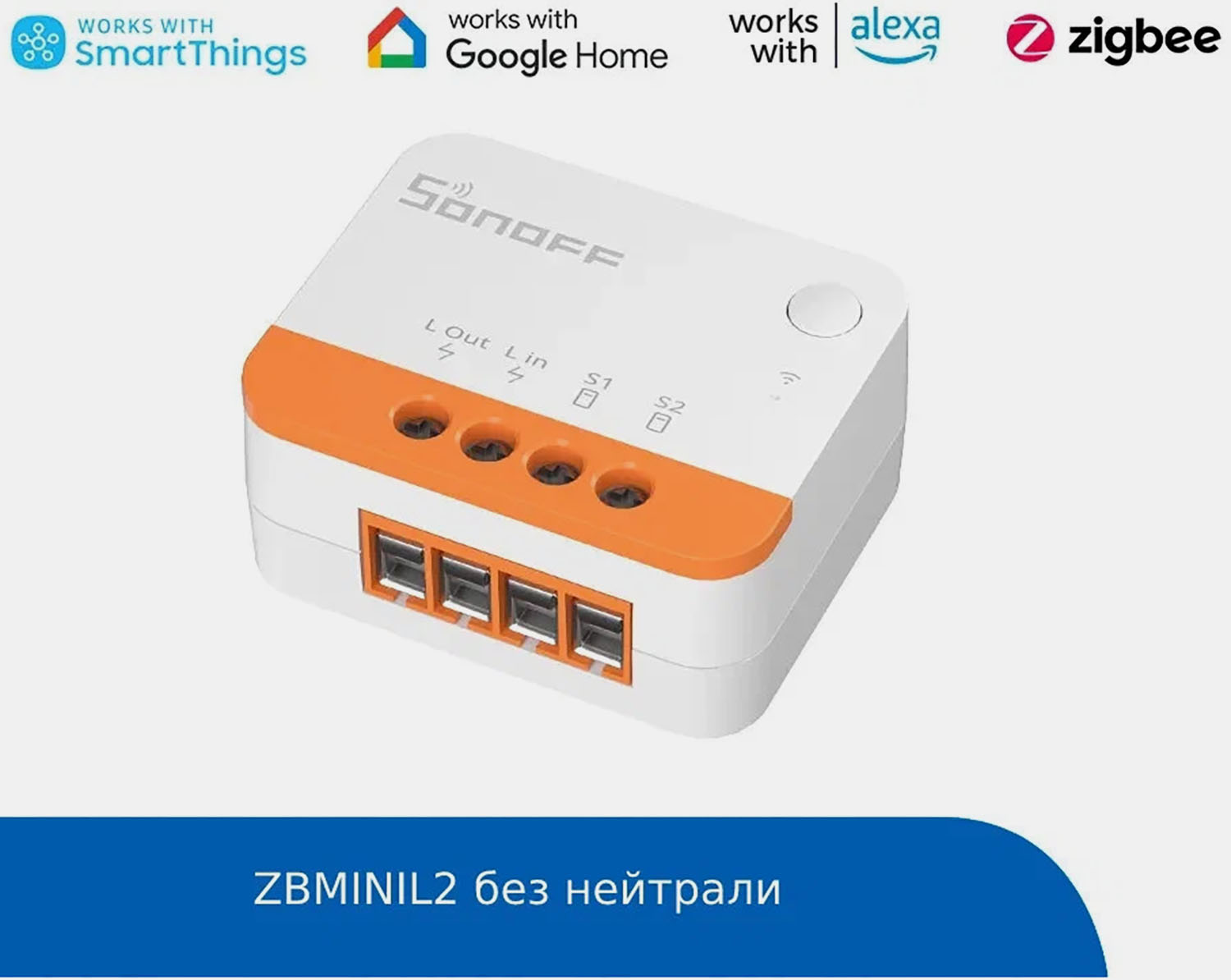

Реле Sonoff ZBMINIL2

7. Реле Sonoff ZigBee. Компактное реле подойдет для размещение в подрозетнике за розеткой или выключателем.

▶ Протокол подключения: Zigbee
▶ Наличие нейтрали: не нужно
▶ Количество каналов: один

Стоит реле 1041 руб.

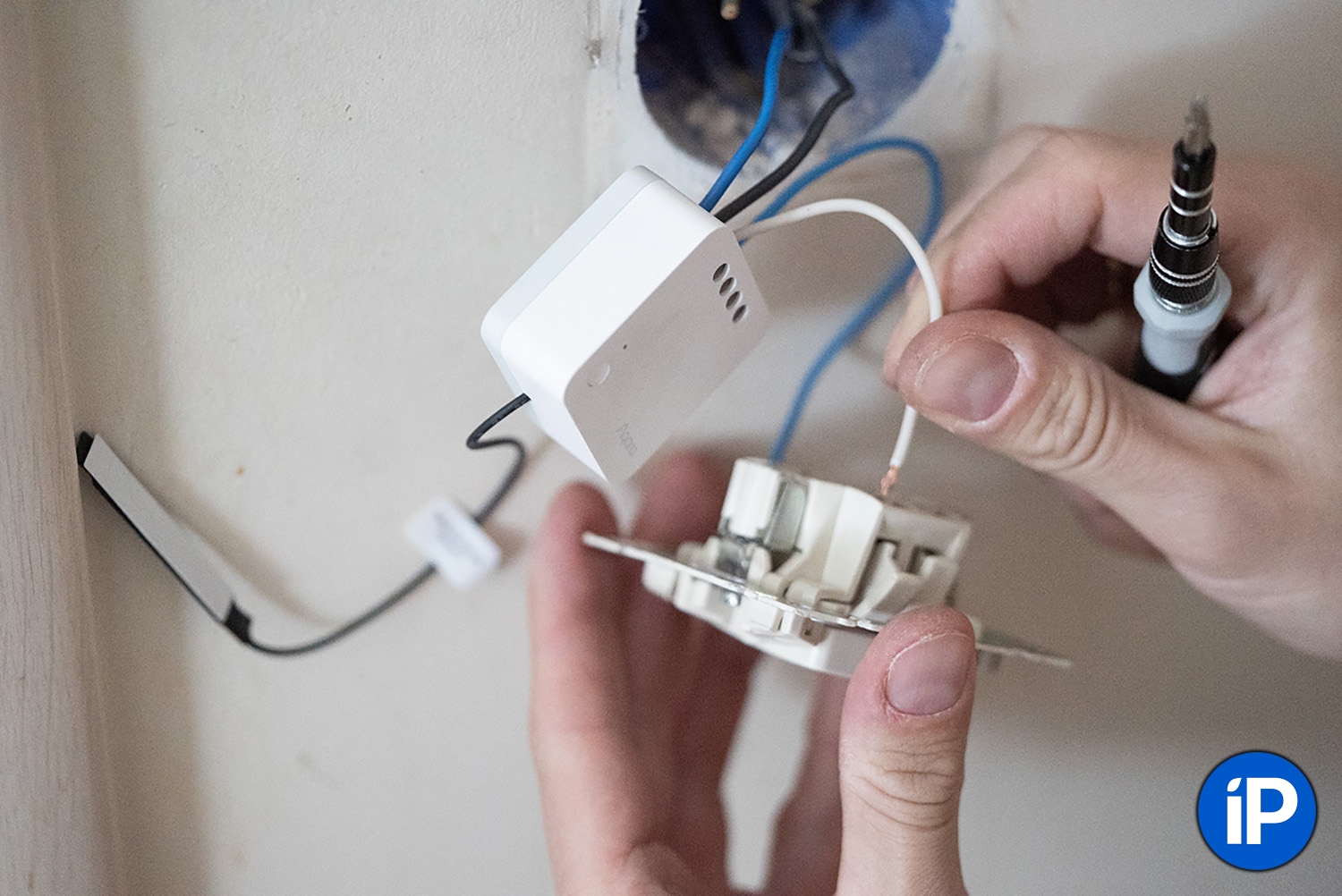

Как правильно установить реле

Умные реле устанавливают в разрыв фазы питания гаджетов, розеток или выключателей. Работа требует определенных навыков. Обязательно обесточьте сеть, где будете устанавливать реле и не работайте под напряжением.

Если сомневаетесь в своих навыках, лучше нанять для этой работы электрика.

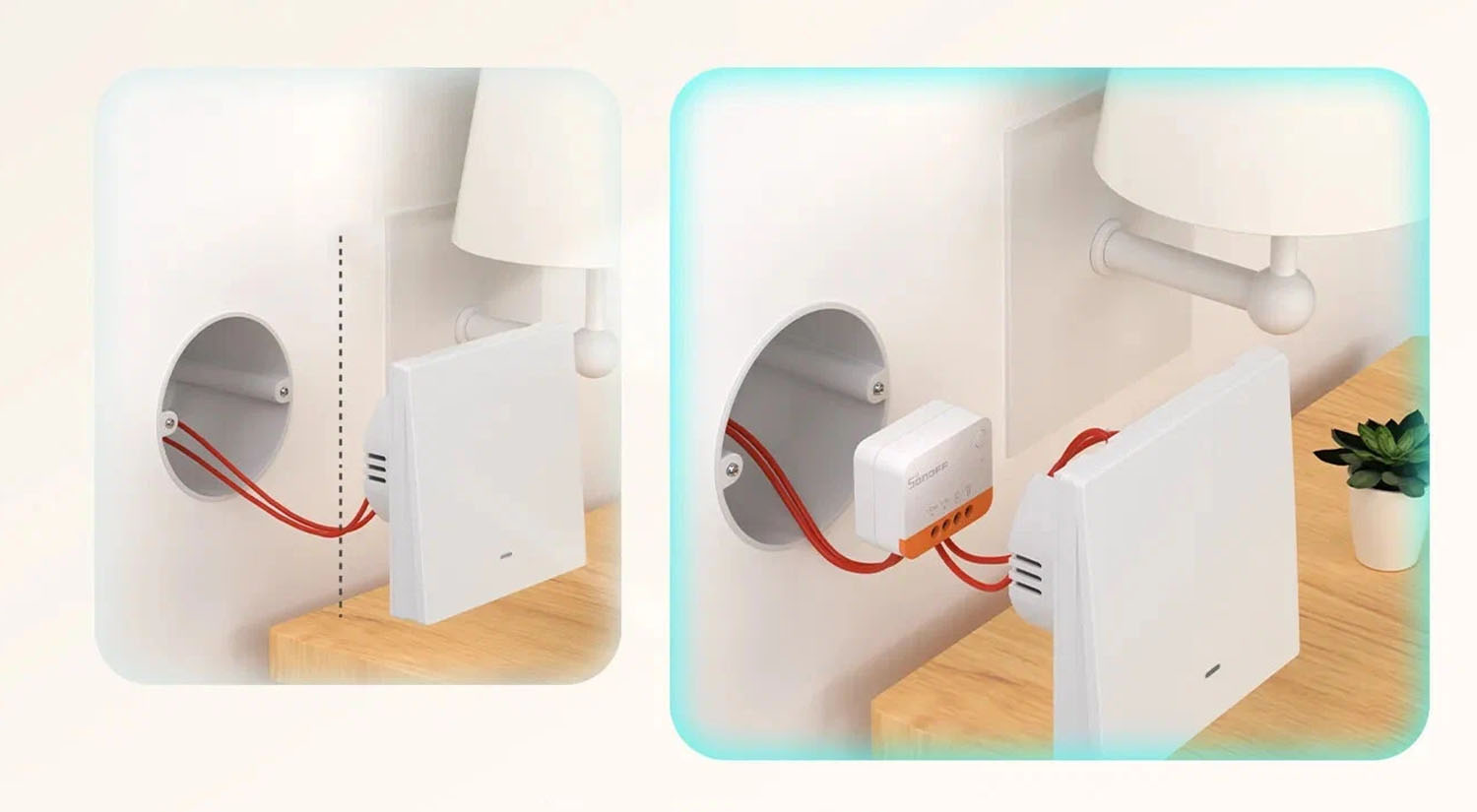

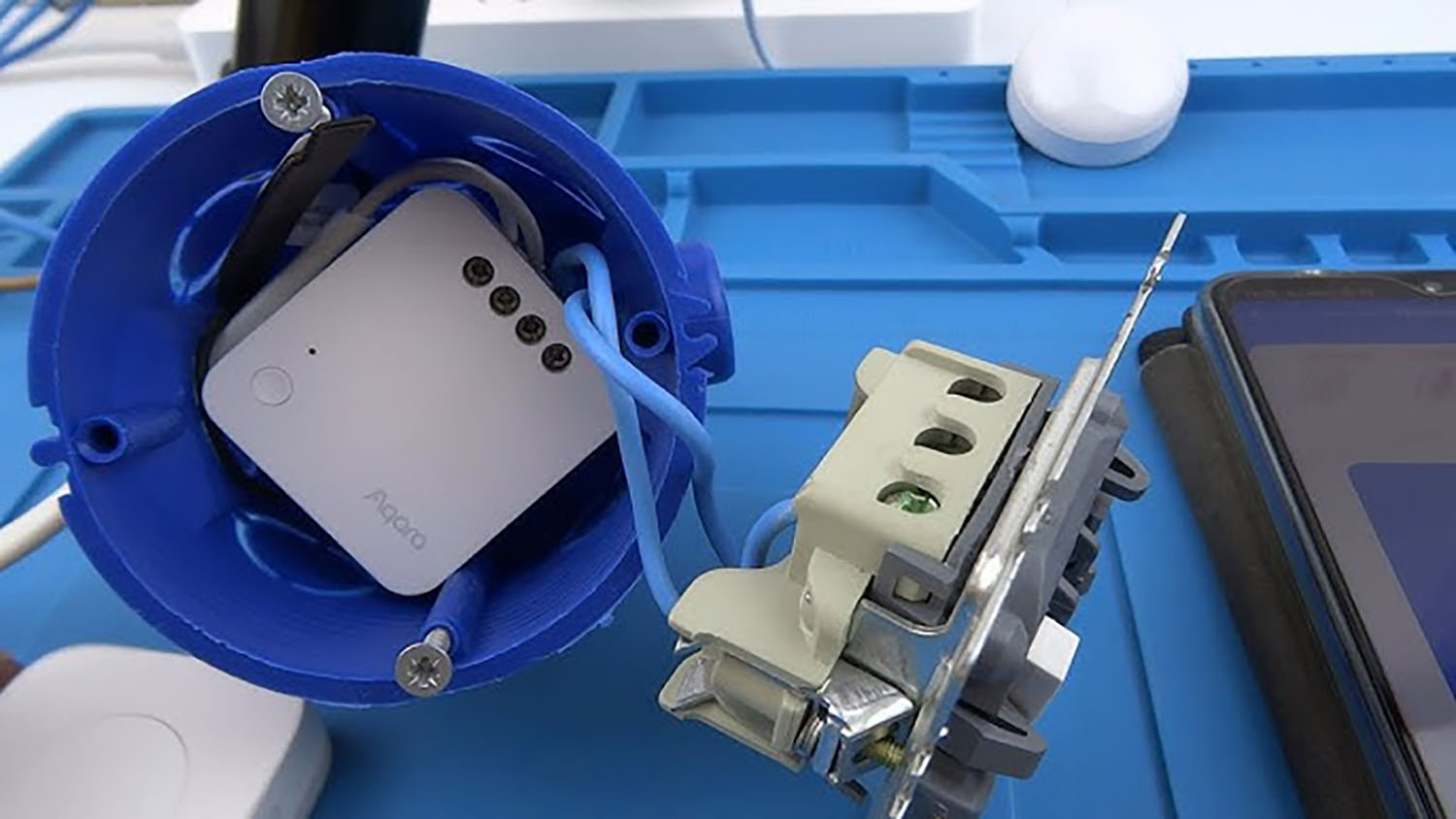

Умные реле бывают разных размеров, некоторые отлично помещаются в глубокий подрозетник и не мешают установке розетки или выключателя сверху.

Некоторые реле можно спрятать в крепление потолочного светильника или установить в разрыв кабеля питания, который скрыт от глаз.

Как подключить к умному дому

Чтобы подключить реле к Дому с Алисой, вам нужна любая Яндекс Станция с ZigBee. Далее действуем так:

1. Подключите реле к нужному устройству и подайте на него питание.

2. Некоторые реле сами переходят в режим сопряжения при первом подключении. В других нужно зажимать кнопку на корпусе на 5-7 секунд.

3. Откройте приложение Дом с Алисой (App Store или Google Play)

4. Если там не отобразилось предложение добавить новое устройство, нажмите на «плюс» в правом верхнем углу, выберите Устройство умного дома и укажите в меню реле.

Если подключаете гаджет с Wi-Fi или устройство через хаб производителя, нужно добавить соответствующий плагин и авторизоваться в учетке.

5. Следуйте инструкциям на экране.

Всё, можете пользоваться и настраивать автоматизации.

Какие команды и сценарии рекомендую

Состоянием реле можно управлять голосом, для удобства нужно назвать его как устройство, которым будете управлять. Например, “ночник”, “выключатель в спальне” или “розетка в коридоре”.

Команды для реле:

Алиса, выключи свет в спальне

Алиса, включи розетку в коридоре

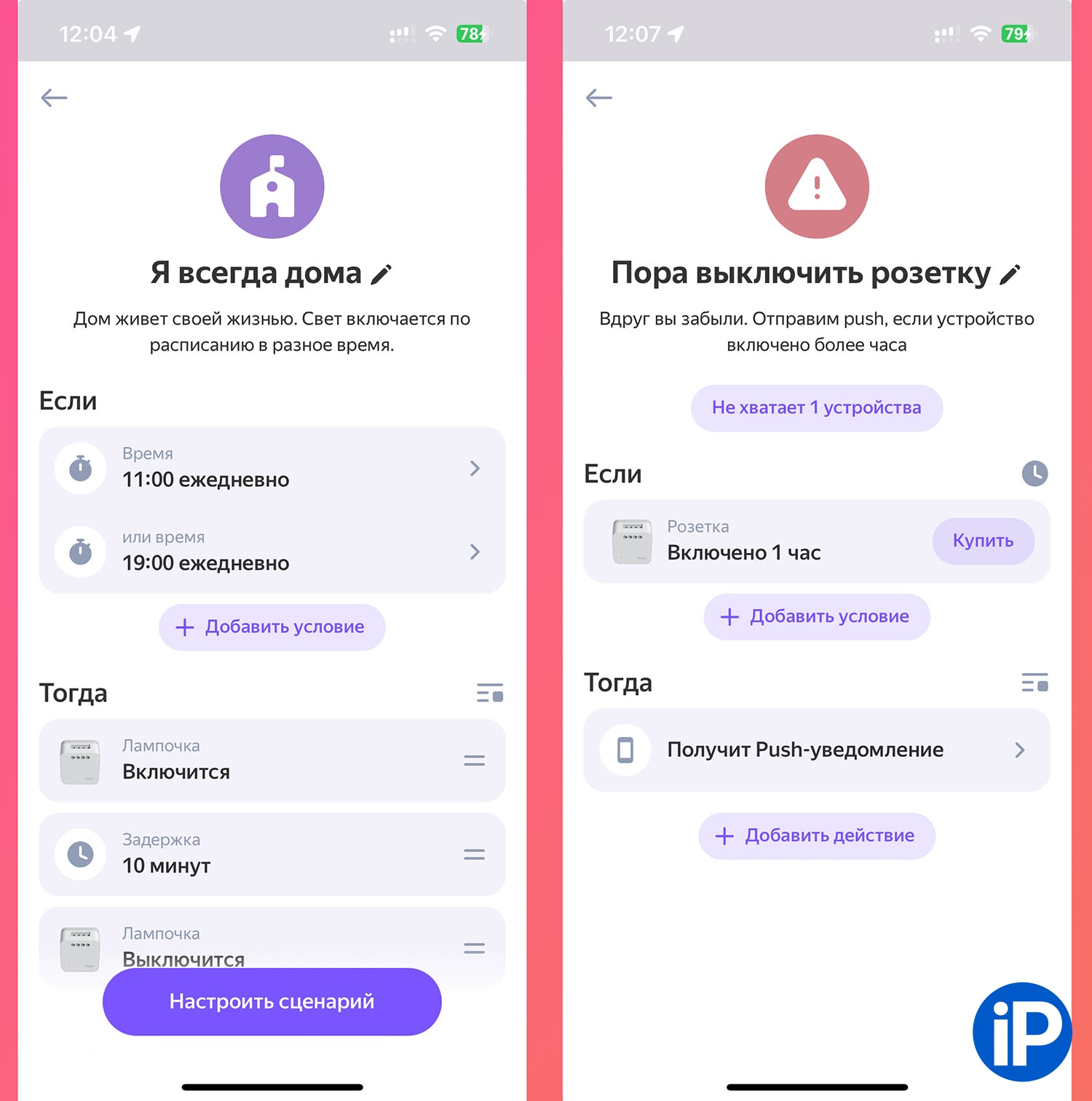

Сценарии:

🤖 Имитация активности в доме. Полезный сценарий на случай отпуска, чтобы создать эффект присутствия для соседей.

◆ Ежедневно в установленное время включать свет при помощи реле и через какое-то время выключать его.

🤖 Напоминание о выключении электроприборов. Если не хотите оставлять какие-то приборы в доме подключенными к розетке, но в тоже время автоматическое отключение не подходит.

◆ если реле включено больше часа, прислать уведомление на смартфон.

🤖 Включение света при помощи выключателя. Необходим умный выключатель, который может располагаться где угодно, а реле должно управлять любым осветительным прибором.

◆ если выключатель нажат, переключить состояние реле на противоположное.

🤖 Включить освещение, когда темно. Нужен датчик освещенности, а реле будет управлять выключателем.

◆ когда датчик освещенности замечает, что в комнате темно, он включает свет при помощи реле.

🤖 Отключи утюг, если я ушел на работу. Если подключить обычную розетку через реле, можно обесточить ее удаленно или по расписанию.

◆ в 9:00 по будням выключи реле, которое отвечает за розетку возле утюга.

Ещё больше сценариев можно найти в самом приложении Дом с Алисой. Все ограничено только вашей фантазией.

Стоит ли покупать

Умное реле – узко направленный гаджет для дома. Покупать его нужно, когда знаете, где и зачем будете использовать. Тогда точно поймете, какую модель выбрать: с нейтралью или без, одно- или двухканальное.

Небольшие реле можно прятать в подрозетники и делать умными любые розетки или выключатели в доме.

Как вы используете такие реле? Пишите рекомендации в комментариях.
