Разбираемся в кабелях USB Type-C. Это просто помойка

В 2015 году Apple выпустила свой первый гаджет, оснащенный новым и, на удивление, единственным портом USB Type-C. MacBook, в котором всего один порт, вызвал шквал недовольства среди фанатов компании.

А потом стерпелось, слюбилось, и Apple по сей день не только весьма успешно продает 12-дюймовую линейку ультрабуков, но и оснастила USB Type-C серию MacBook Pro, полностью отказавшись от классического USB 2.0/3.0, да и вообще каких-либо дополнительных портов.

Со дня выхода MacBook прошло уже почти три года, но у пользователей и по сей день возникают вопросы по эксплуатации новомодного порта USB Type-C. Особенно волнует вопрос подбора кабелей и аксессуаров.

В этом материале мы разберемся со всеми нюансами нового стандарта. Я постараюсь подать материал так, чтобы после его прочтения больше не возникало вопросов, а о портах USB Type-C в MacBook и MacBook Pro стало известно все.

Откуда появился USB-C и где закралась проблема

Сам USB-стандарт появился еще в 1994 году. USB 1.0 был задуман как универсальный порт для подключения к ПК всевозможного оборудования. Активно использовать его стали лишь в 2000-х.

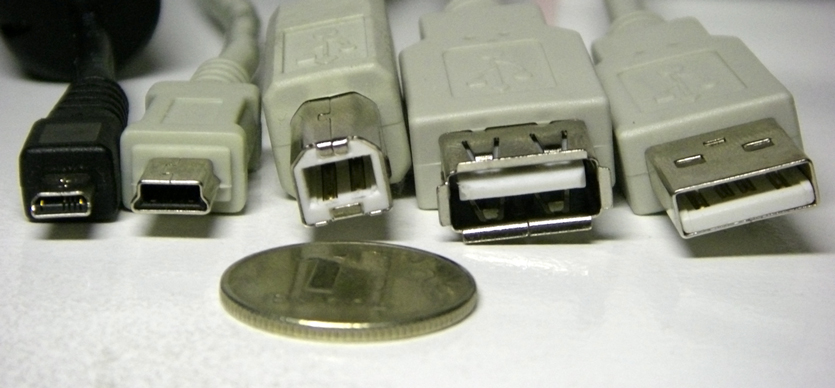

USB 2.0. Затем пришло время USB 2.0. Кабели USB 2.0 имеют строгую ориентацию и представлены двумя типами разъемов: USB Type-A и USB Type-B. С ростом популярности мобильных устройств позднее появятся еще два типа разъемов: USB Micro-B и USB Mini-B.

Данные передавались по двум кабелям, как правило, зеленого и белого цвета, а черный и красный отвечали за питание.

Максимальная скорость передачи данных по USB 2.0 составляет 480 МБит/с. Главный недостаток стандарта — слишком низкие токи (не более 500 мА), что часто вызывало проблемы при подключении внешних накопителей.

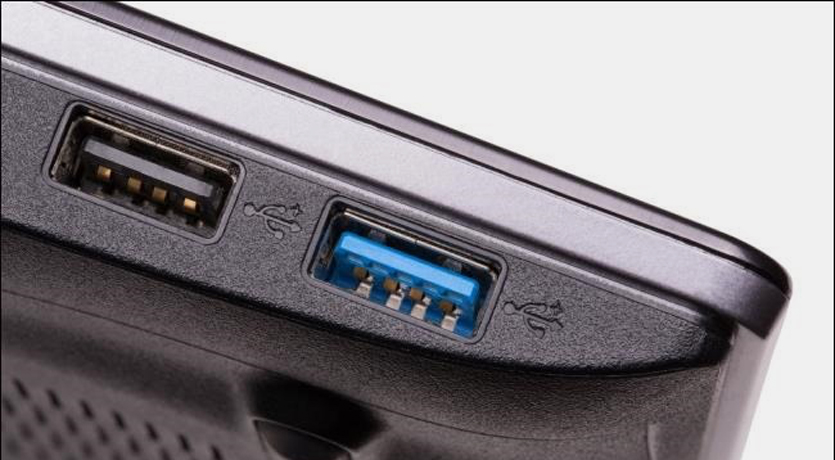

USB 3.0. Решив устранить недостатки USB 2.0, инженеры разрабатывают новый стандарт — USB 3.0. «Синий USB» стал значительно быстрее и способен был передавать данные на скорости до 5 Гбит/с.

Возможно это стало за счет появления четырех дополнительных линий связи, а, как результат, и роста максимального тока до 900 мА.

Осенью 2013 года были утверждены спецификации обновленного стандарта USB 3.1 Type-C. С тех пор жизнь перестала быть прежней.

Что вообще представляет из себя USB Type-C

Несмотря на то, что инженеры уже успели выпустить три итерации стандарта USB, перед ними по прежнему оставался открытым главный вопрос. Нужно было обеспечить нормальное питание.

Жалкого тока в 900 мА для подпитки той же батареи ноутбука на 8 – 10 тыс. мАч явно не хватит. К тому же, на рынке стали появляться более требовательные к питанию аксессуары, а тенденция производителей делать устройства тоньше и компактнее вынуждали отказываться от таких портов, как HDMI, Thunderbolt, классический USB, Ethernet.

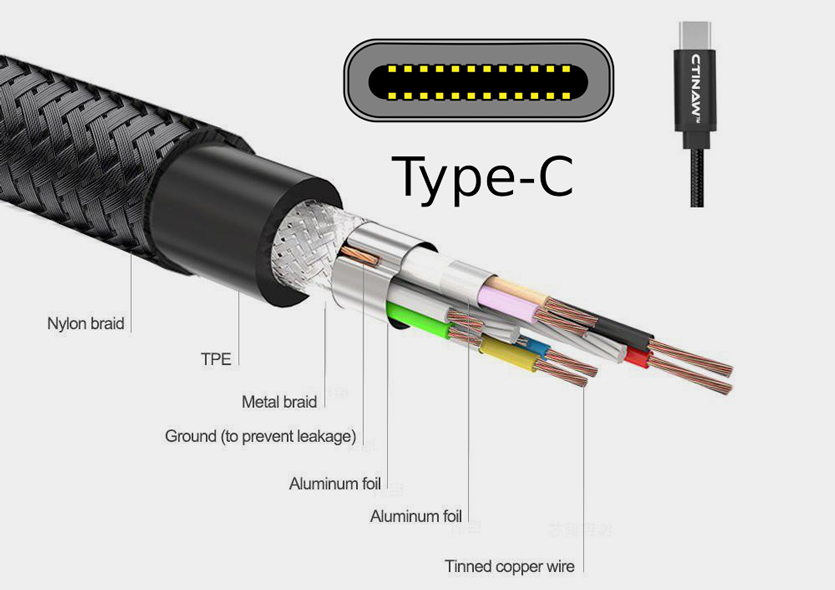

Вместо 8-контактного USB 3.0 появляется 24-контактный USB 3.1 Type C. Почему их так много? Судите сами:

  • 4 пары контактов обеспечивают питание и заземление
  • 4 контакта отвечают за передачу данных на скоростях менее SuperSpeed
  • 8 контактов передают данные на высоких скоростях SuperSpeed
  • 2 контакта вспомогательны
  • 1 контакт отвечает за конфигурирование данных
  • 1 контакт обеспечивает питание +5 Вольт для активных кабелей
  • 2 контакта определяют ориентацию кабеля (какой стороной вставлен)

Новая спецификация USB Type-C открыла перед пользователям сразу ряд новых возможностей.

Во-первых, в USB Type-C есть новый стандарт USB PD, согласно которому данный порт и соответствующие кабели должны обеспечивать передачу тока мощность до 100 Вт в обе стороны.

Во-вторых, впечатляющие скорости передачи данных. В альтернативном режиме Thunderbolt 3 можно передавать данные на скорости до 40 Гбит/с. Разумеется, с определенными «если», но об этом ниже.

В-третьих, он умеет передавать видео с разрешением вплоть до 5К. Скорость тут с запасом и потребность в HDMI попросту отпадает.

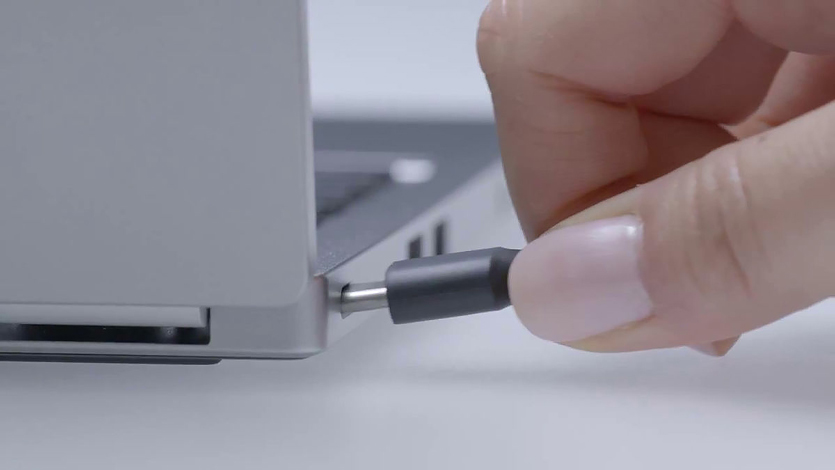

Наконец, USB Type-C удобен тем, что «как его не воткни», он будет работать. Он двусторонний. Логичное продолжение Lightning-кабеля, но теперь не только для устройств Apple.

А что тогда установлено в MacBook и MacBook Pro?

Прежде, чем мы разберемся с выбором кабелей и USB Type-C аксессуаров, необходимо разобраться с теми USB Type-C портами, которые установлены в макбуках.

Увы, USB Promoter Group наколола очень много дров со спецификацией USB 3.1, наплодив несколько поколений портов и окончательно запутав пользователей.

Распутываем этот гордиев узел.

Итак, вот все поколения MacBook и соответствующие USB Type-C порты, установленные в них.

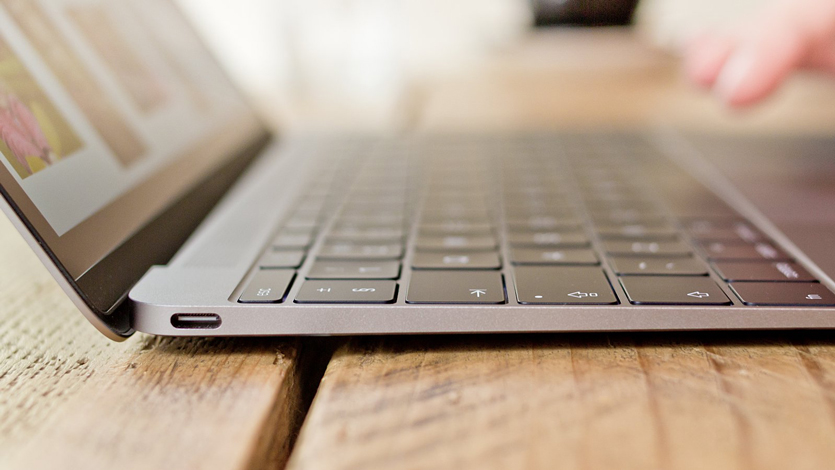

  • USB Type-C 3.1 Gen 1 (до 5 Гбит/с) — линейка MacBook 12''
  • USB Type-C 3.1 Gen 2 (до 10 Гбит/с) + Thunderbolt (до 40 Гбит/с) — MacBook Pro 2016 – 2018 (порт сдвоенный).

То есть стоит сразу же понимать, что если у вас 12-дюймовый MacBook, о поддержке Thunderbolt 3 можете забыть, а значит переплачивать за поддержку данной спецификации при выборе кабеля глупо.

MacBook 12″ поддерживает передачу видео по HDMI, VGA и DisplayPort (с соответствующими переходниками), а вот подружить его с Thunderbolt устройствами не выйдет.

С MacBook Pro 2016 и новее все намного интереснее. 13-дюймовые модели MacBook Pro вплоть до недавнего обновления имели лишь два из четырех портов (те, что слева) с поддержкой Thunderbolt 3.

В 2018 году уже все четыре порта в моделях с TouchBar полностью поддерживают передачу данных на полной скорости. У 12-дюймовых MacBook все осталось без изменений.

Едем дальше.

Выбираем правильный кабель для конкретных задач

Выбор USB Type-C кабеля напрямую зависит от задачи, которую вы преследуете. Спецификация эта весьма обширна, и ей присущи определенные ограничения.

1. Для зарядки

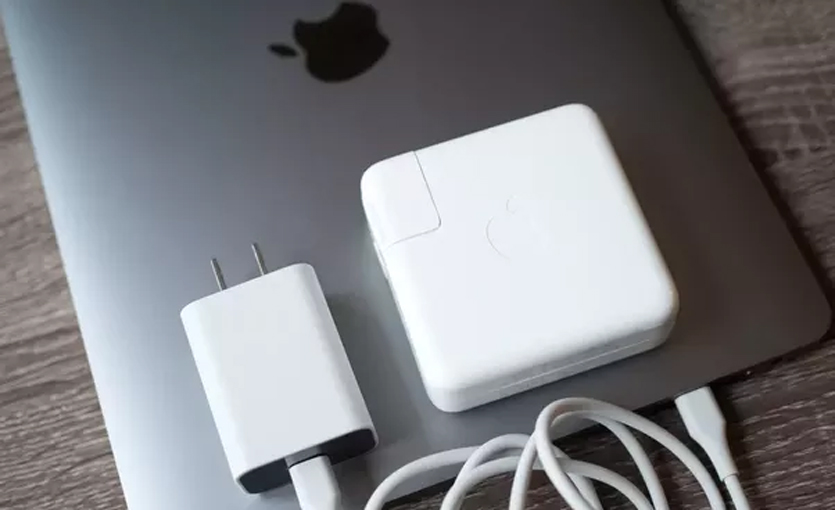

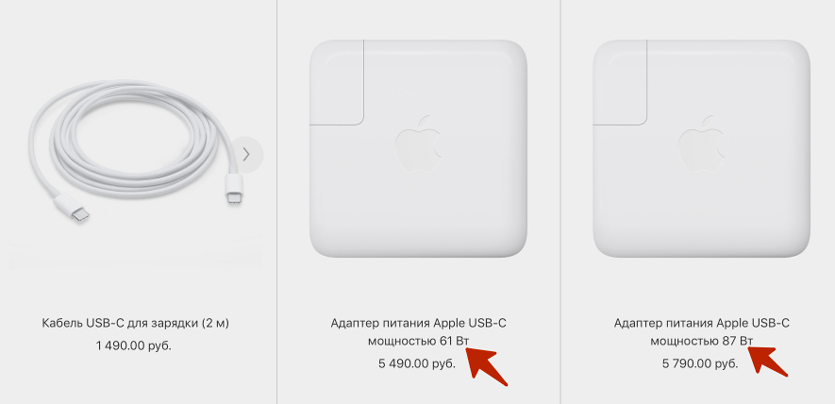

USB Type-C поддерживает мощность подзарядки вплоть до 100 Вт. В комплекте с макбуками поставляется соответствующий зарядный кабель со вшитым контроллером, ограничивающим максмальную мощность зарядки.

С 12-дюймовым MacBook поставляется кабель с максимальной мощностью зарядки до 61 Вт. С MacBook Pro 13 и 15 дюймов 87 Вт соответственно.

А это значит лишь одно: если вы подключите 61-ваттный кабель к 87-ваттной зарядке и попробуете зарядить MacBook Pro 15'', скажем, 2018 года выпуска, то зарядка будет проходить на мощности в 61 Вт. То есть в полтора раза медленнее.

Это актуально и для других сертифицированных производителей зарядных кабелей.

А можно ли подключать MacBook к зарядке с повышенной мощностью? Можно. Вместо комплектного блока питания на 29 Вт можете запитать его зарядником от 15-дюймового MacBook Pro на 87 Вт. Это не страшно, но чуда не будет и MacBook не зарядится быстрее.

И да, это не вредно. MacBook возьмет ровно столько, сколько ему можно. К слову, с iPad история такая же.

Чтобы окончательно решить вопросы с зарядкой и получить кабель «на все случаи жизни», можно остановить выбор на оригинальном 2-метровом кабеле USB-C за 1 490 руб.

2. Для передачи видеосигнала вроде HDMI

Вы решили подключить к MacBook или MacBook Pro внешний монитор или телевизор. Разбираемся, что использовать для передачи видеопотока в связке с USB Type-C.

Первое и главное — определите, каким портом ввода оснащен внешний монитор или ТВ.

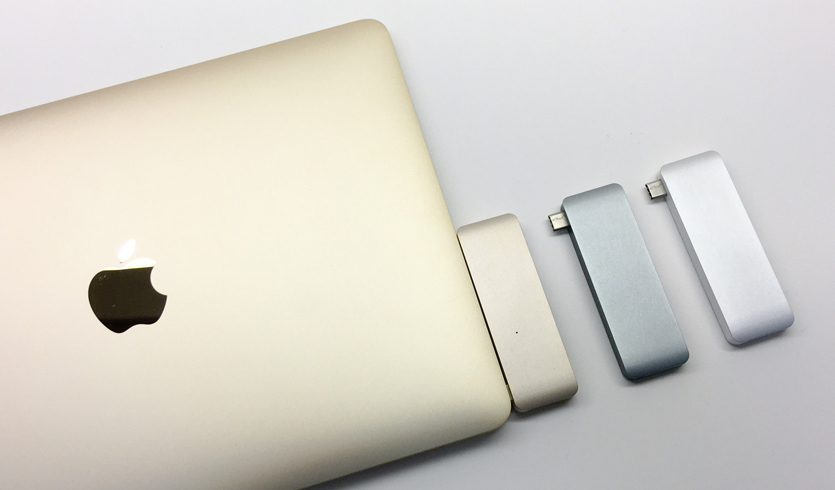

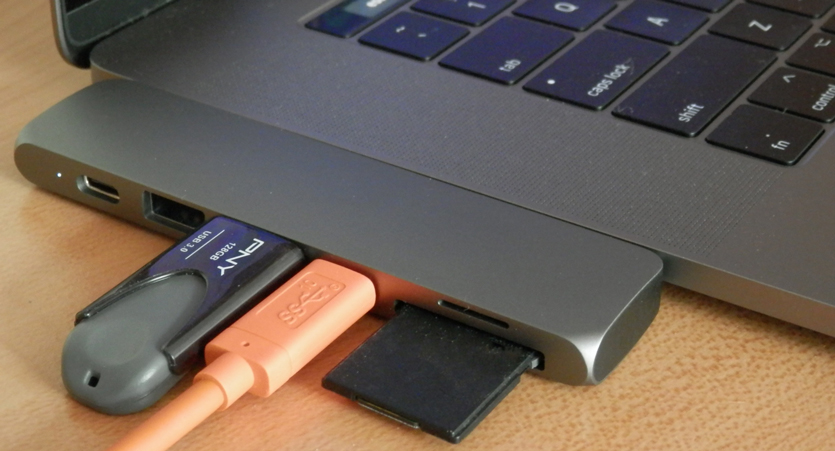

Для HDMI. Есть универсальный вариант, который не только добавит макбукам стандартный USB 2.0/3.0 порт и HDMI, но и продублирует USB Type-C. Стоит 5 490 руб.

Для VGA. Аналогичное, но более архаичное решение для VGA за те же 5 490 руб.

Для Thunderbolt 3. На рынке уже есть несколько моделей Thunderbolt 3-дисплеев (12-дюймовые MacBook проходят мимо). 0,8 метров такого кабеля обойдется в 3 190 руб.

Этот же вариант можно использовать и для зарядки (вплоть до 100 Вт). Переплатив 2 тыс. руб и купив вместо зарядного USB Type-C кабеля этот, вы получите действительно универсальный шнурок, поддерживающий передачу данных на скорости до 40 Гбит/с.

Важно. Не гонитесь за длиной. Двухметровый и полуметровый кабели с поддержкой Thunderbolt 3 — это разные вещи.

Но, тут стоит внести определенную ясность.

3. Для подключения устройств USB 2.0/USB 3.0

Пожалуй, единственный случай, когда с переходниками нет никаких проблем. Тот же стандартный USB Type-C —> USB переходник за 1 490 руб. способен выдавать до 5 Гбит/с.

Именно на это и рассчитан порт USB Type-C в семействе 12-дюймовых MacBook.

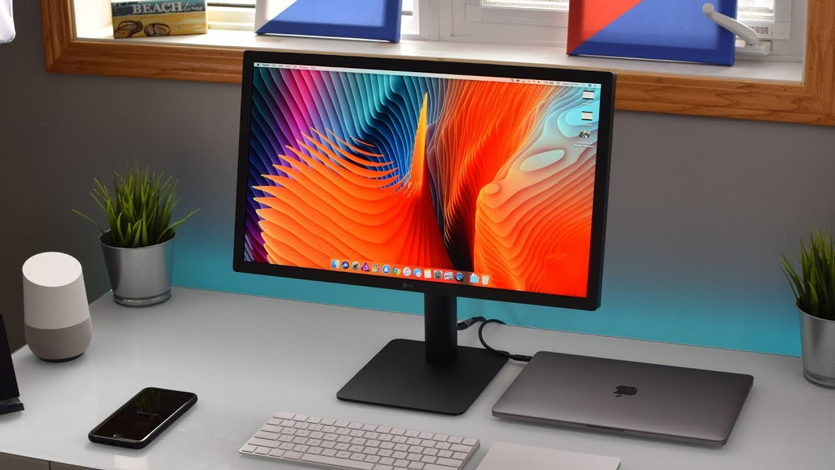

4. Для максимальной скорости данных (5K и 4K 60Гц)

40 Гбит/с — столько максимально способен передавать USB Type-C gen 2 с поддержкой Thunderbolt 3. Но это при идеальных условиях.

Для обеспечения такой скорости длина кабеля не должна превышать 18 дюймов или 45 сантиметров. В противном случае скорость резко падает.

Но и тут все не так однозначно. Шнуры Thunderbolt 3 делятся на две категории: пассивные и активные. И на это следует обращать внимание, если для вас важна скорость.

Первые при длине в два метра передают данные со вдвое меньшей скоростью, то есть на уровне 20 Гбит/с, а то и меньше.

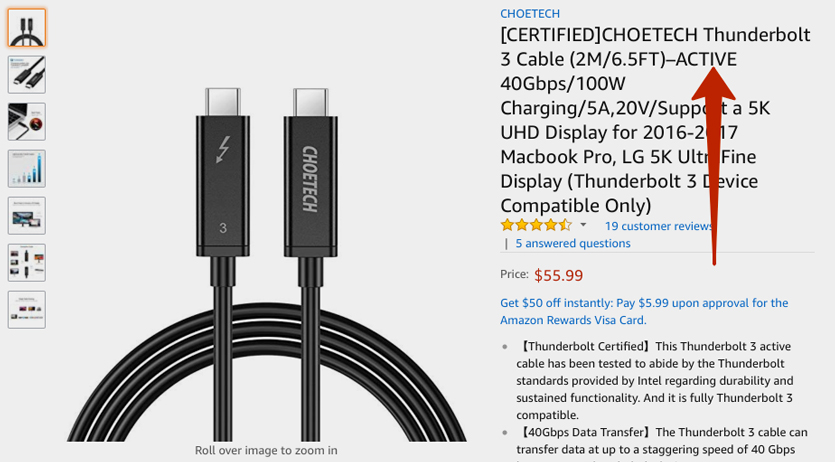

Ссылка на такой активный кабель от компании Choetech тут.

У активных есть специальный передатчик, контролирующий скорость передачи по всей длине кабеля. У таких шнурков скорость сохраняется.

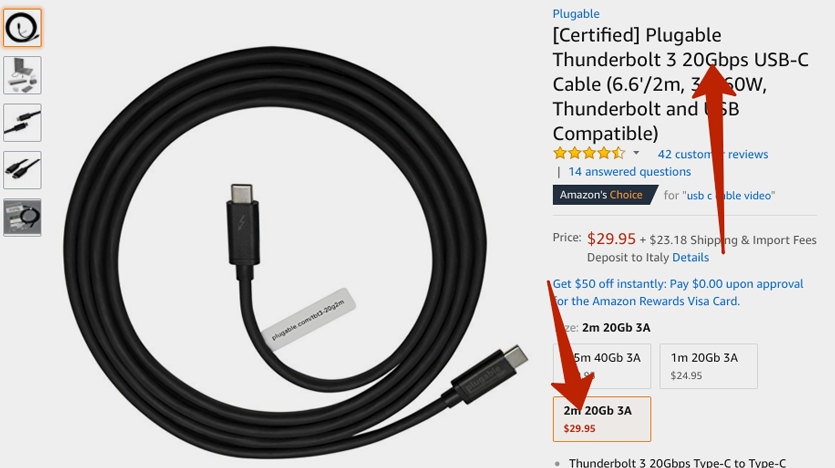

А вот пример сертифицированного пассивного кабеля Plugable длиной до 2 метров. Скорость тут не более 20 Гбит/с, но и цена приятнее в разы.

Как видите, все очень сложно

При выборе кабелей и аксессуаров USB Type-C, как ни крути, придется включать мозг.

Вы должны четко понимать, для каких целей покупаете тот или иной шнурок и каких скоростей от него ждете. Если вас устраивает 20 Гбит/с, но нужна длина в два метра, не обязательно вываливать две сотни вечнозеленых купюр за активный Thunderbolt 3 кабель.

Если просто о сложном, то:

  • если нужен кабель чисто для зарядки — покупает оригинальный на сайте Apple
  • если нужен кабель для подключения внешнего накопителя — выбираем качественный USB 3.1
  • если нужно подключить 5K-монитор или работать с профессиональными Thunderbolt 3-хабами — выбираем короткие пассивные или длинные активные кабели за много денег

И главное. Откажитесь от USB Type-C кабелей (внимательно читаем пункт 2 статьи) и аксессуаров, выпущенных малоизвестными кустарными китайскими брендами. Особенно это касается выбора шнурков, которые будут использоваться для зарядки MacBook. Риск спалить девайс в случае с USB Type-C как никогда высок.

Похвали автора12

Рейтинг поста:

1 Звезд2 Звезды3 Звезды4 Звезды5 Звезд (5.00 из 5)
Оставайся в теме. Подпишись на наш Telegram 👏
... и не забывай читать наш Facebook и Twitter 🍒
FavoriteLoading В закладки
undefined
iPhones.ru
Думаете, все кабели USB-C одинаковы? Очень ошибаетесь.
Прокомментировать

🙈 Комментарии 41

  1. Jojoker avatar
    Jojoker22 июля в 13:13
    1

    Чет сложно))

    Майор avatar
    Майор22 июля в 14:15
    1

    @Jojoker, Это была порка Мозга.

  2. pofigist avatar
    pofigist22 июля в 13:27
    0

    Пока USB-C на макбуке не практичен. На Apple TV его использование оправдано, но никакого отношения к макбуку это не имеет.

  3. Buff avatar
    Buff22 июля в 13:36
    1

    Купил один шнур с tb 3 и больше ничего не нужно. Можно им же к монитору подключиться, для зарядки использовать или к внешнему ссд подключать, получая дикие скорости чтения/записи

    Майор avatar
    Майор22 июля в 14:16
    0

    @Buff, Какой конкретно?

    Buff avatar
    Buff23 июля в 10:29
    0

    @Майор, apple

  4. Dave avatar
    Dave22 июля в 14:15
    3

    И вот всё у них так: хотели унифицированный интерфейс, сделали несколько поколений, требующих разных кабелей. Оооок.

    svida avatar
    svida22 июля в 16:07
    1

    @Dave, но ведь обратная совместимость осталась…

  5. Dr.plush avatar
    Dr.plush22 июля в 14:20
    3

    Хаб все же время от времени вырубает WiFi и данная проблема у различных макбуков

  6. Intenditore22 июля в 14:43
    3

    Какой же кромешный п***ц они развели! У человечества наконец появился шанс разобраться с той тьмой стандартов, которым разные вендоры заполонили рынок – а они опять туда же!
    П****ы!
    Apple – в особенности. Они могли установить единые и чёткие правила игры, а всё опять упёрлось в **** их руководства

    Jojoker avatar
    Jojoker22 июля в 14:58
    0

    @Intenditore, “Ну шо тут скажешь…”
    Вот был FireWire, умер. У меня на маке порт есть, не разу не использовал даже.
    Потом был Тандерболт 1, 2. То же самое – все флешки, внешние харды, ссд, прочее – все они так и остались нишевыми оверпрайснутыми товарами. Сам порт хорош что он еще и дисплей порт. Уже не так бесполезен.
    Сейчас тандерболт-3/ЮСБ-с – история повторяется. Просто эти порты теперь ставят и в ПК и в ноуты, и даже в смартфоны. Вроде распространение широкое, а внешних дисков с ними – пару моделей и опять оверпрайс((

    Николай Маслов avatar
    Николай Маслов22 июля в 22:13
    1

    @Jojoker, тандерболт в мобильники не ставят, фактически это шина PCIe (от 1 до 4), разведенная в порт USB-C благодаря контроллеру (в процессоре/системной логике – Intel, конечно). Отсюда все проблемы

    Display Port по спекам поддерживает почти любой USB-C.

    lohmatij avatar
    lohmatij22 июля в 22:58
    1

    @Jojoker, ну просто раньше внешние звуковые карты и захват видео вы не использовали, теперь не используете внешние видеокарты и захват видео в 4K. Зачем вам компьютер с FireWire/Thinderbolt, для понтов?

    lohmatij avatar
    lohmatij22 июля в 22:56
    0

    @Intenditore, так и вижу твой же комментарий в обратной ситуации:
    «Они могли дать купить нужный кабель с нужными фичами, а всё опять упёрлось в **** их руководства»

  7. beefon avatar
    beefon22 июля в 14:54
    2

    Статья полна неверной информации, как обычно на этом ресурсе.

    Muxaulo avatar
    Muxaulo22 июля в 15:12
    2

    @beefon, так написал бы сам на тусовке, я бы с удовольствием точно почитал. Как раз собираюсь Surface Book 2 брать, а там есть Type-C Gen.1 порт

    Владимир Кузин avatar
    Владимир Кузин22 июля в 15:32
    0

    @beefon, конструктивнее, пожалуйста

    beefon avatar
    beefon22 июля в 16:14
    1

    @Владимир Кузин, зачем? Ты же не паришься, генерируешь статьи ради статей, а я должен напрягаться и перечислять твои косяки?

    Владимир Кузин avatar
    Владимир Кузин22 июля в 17:26
    0

    @beefon, анекдот про институт благородных девиц слышал? Он тут кстати;)

    iWolf avatar
    iWolf22 июля в 18:21
    0

    @Владимир Кузин, Как понять, какой передо мной кабель, если никаких маркировок и коробки нет?
    И как различать те же яблочные кабели, какие на какой мощности могут работать?

    Где можно купить шнур, который и максимально эффективно заряжать будет что угодно, и скорость давать высокую и для монитора/тв можно будет эффективно использовать?

    beefon avatar
    beefon22 июля в 19:25
    0

    @Владимир Кузин, не слышал.

    svida avatar
    svida22 июля в 16:09
    1

    @beefon, а под ней полно реконструктивных комментариев…как обычно на этом ресурсе

    Stum avatar
    Stum23 июля в 22:12
    0

    @svida, можно найти еще круче на другом ресурсе, там на детсад умножено, а на фанатизм поделено.

    Майор avatar
    Майор22 июля в 18:05
    0

    @beefon, Напиши грамотную статью тут. Я тебе даже заплачу так как эту тему даже на Wiki описали очень плохо и нужен действительно специалист радиотехник для написания этой статьи который вскрывал кабеля и тестировал контроллеры с шиной.

    beefon avatar
    beefon22 июля в 19:26
    1

    @Майор, ну вот ещё, ресурс этот поддерживать? Авторы не напрягаются, пишут бездарный контент, а я буду посещаемость увеличивать своей гениальностью?)

    Майор avatar
    Майор22 июля в 20:00
    0

    @beefon, Логично. Как будто у меня учился)

    Николай Маслов avatar
    Николай Маслов22 июля в 22:11
    3

    @Майор, ну я специалист-радиотехник. И даже имею доступ в подходящую лабораторию.

    Вот только
    а) не заплатите
    б) в свободной продаже нет ответной части – подходящих контроллеров и тестеров, чтобы можно было тестировать периферию,
    в) разводка на каждом буке своя, и чаще всего она не корректна, поэтому смоделировать работу контроллера и разъема нетривиальная задача,
    г) просто вскрывать кабели и переходники недостаточно, нужно полностью эмулировать их работу из-за особенностей протоколов USB 3.1, PD и особенно Thunderbolt.

    Если у вас есть какие-то мысли на счет того, как реализовать масштабный эксперимент и обойтись в тестировании без живого “мака”, вы можете легко меня найти в любой из социальных сетей по имени-фамилии, добавив в поиск город проживания: Ульяновск. Буду рад поработать над этой проблемой.

  8. bigbox1984 avatar
    bigbox198422 июля в 15:36
    1

    Ух ты, есть еще те кто верит, что эпл сделала удобный ноут с только тайп сишками?

    Net-burst avatar
    Net-burst22 июля в 18:15
    2

    @bigbox1984, а при чём тут Apple, если проблема в стандарте, который подразумевает весь этот зоопарк?

  9. Probos avatar
    Probos22 июля в 18:14
    0

    Статья как раз в тему, спасибо!
    Уже неделю пытаюсь выбрать кабель/хаб для новой прошки и понимаю, что выбрать совершенно нечего. Огромное количество непонятных китайских фирм. Отзывы на Амазоне шокируют, да что уж тут говорить, отзывы на самом эпловском сайте к тем аксессуарам, что здесь представлены, просто жесть.
    Работает все совершенно рандомно, стоит дорого, сжигает аппарат за 3,5 тысячи долларов, портит флешки и расшатывает гнездо порта.
    Пока выяснил следующее:
    1. Не брать те хабы/переходники, что торчат из самого входа (в статье есть картинки) – расшатывают порт, создавая риск замыкания, и периодически глушат wifi (2.4) и Bluetooth. Лучше те, что вставляются отдельным проводом.
    2. Не брать хабы, предоставляющие питание компьютеру – можно довериться только известным брендам (Kensington, Belkin) и то, некоторые стоят бешенных денег и не всегда соответствуют качеству. + не всегда мобильны и имеют свой огромный адаптер.
    3. Внимательно следить за спецификацией. 4к только 30герц, не работает именно с этим монитором, не раскручивает внешние диски и мн.др. Некоторые производители дополняют спецификации исходя из отзывов покупателей, что ужас конечно.

    Пока остановился на маленьком переходнике с С на 3.0, что на проводе и вроде как есть нормальные С на HDMI 4k60hz. Взять какое-то универсальное мобильное решение пока не получается.

    Если у кого есть опыт, буду рад помощи.

    Николай Маслов avatar
    Николай Маслов22 июля в 22:01
    3

    @Probos, имейте ввиду, что проблема не только с аксессуарами, но и с самими устройствами. Фактически Thunderbolt является не периферийным портом – это PCIe, выведенный наружу. Поэтому именно с ним нужно осторожнее.

    Большой разницы между торчащим из входа переходником и проводом нет, это проблемы сценария использования. Если глушит WiFi – я бы выбросил переходник нафиг, потому что мне не понятно, нахрена в проводе катушка [с током].

    На деле все бренды, включая Anker или Monoprice – обычный китайский ноунейм, перекупленный для продажи в приличных местах. Гарантий никаких.

    Еще: у переходника с Thunderbolt 2 должен быть HDMI 1.4b и выше, поэтому если производитель указывает 4К/30 fps – это не он. Не раскрутить жесткий диск такой тоже не может – в принципе, для жесткого достаточно любого с уже USB 3.0.

    Еще неприятный момент: все видеоинтерфейсы плотно завязаны с питанием, поэтому от таких переходников можно ждать очень неприятных сюрпризов.

    Probos avatar
    Probos23 июля в 1:45
    0

    @Николай Маслов, спасибо за детали. Я правильно понимаю, что максимально обезопасить HDMI подключение можно только прямым проводом от USB C к HDMI устройствам? Хотя слышал, что некоторые сжигали всё и на HDMI-HDMI.

  10. iphonese64gb avatar
    iphonese64gb22 июля в 23:32
    2

    Читайте статью на Хабр.ком/пост/399413/

  11. serj007 avatar
    serj00723 июля в 0:38
    0

    Можно ли через usb C настроить локальную сеть?

  12. Karabasoff avatar
    Karabasoff23 июля в 3:41
    0

    @Владимир Кузин, так сколько там контактов то 24? Или как Вы расписали на 26

  13. shpuntov avatar
    shpuntov23 июля в 8:55
    2

    > А это значит лишь одно: если вы подключите 61-ваттный кабель к 87-ваттной зарядке и попробуете зарядить MacBook Pro 15”, скажем, 2018 года выпуска, то зарядка будет проходить на мощности в 61 Вт. То есть в полтора раза медленнее.

    А можно пруф какой-нибудь, что кабели отличаются мощностью?

    Buff avatar
    Buff23 июля в 10:34
    0

    @shpuntov, аналогичный вопрос. В спецификациях стандвртного кабеля эпл для зарядки сказано, что он подходит для адаптера любой мощности. Так что написанное в этой статье – бред.

  14. Nikita Konstantinov23 июля в 8:59
    1

    Покупаешь такой ноут за овер 100+ к рублей, потом покупаешь к нему барахла еще на овер 50+к рублей, чтоб чувствовать себя комфортно, ну как бы, чтоб работало там всё как на обычном ноуте)))))))))))))))))))))))))))))))))))))))))))))))))))))))))))))

    Muxaulo avatar
    Muxaulo23 июля в 9:17
    1

    @Nikita Konstantinov, или просто покупаешь себе другой ноут за 100000₽ со всеми нужными разъёмами и спокойно пользуешься им ¯\_(ツ)_/¯

  15. eugenecooper avatar
    eugenecooper23 июля в 19:09
    0

    а теперь главный вопрос – какие сотые доли от всех пользователей макбуков пользуются возможностями именно thunderbolt, а не usb.
    И ПЛЯТЬ переходник на целый ОДИН! нормальный usb стоит всего лишь 24$?!

    Единственное из списка что лучше, чем у предыдущих моделей – зарядка через usb. И то, не потому что это usb, а потому что сделанный из саморазлагающегося кала кабель больше не нужно нести в ремонт – просто выкинуть и купить новый. А со временем может и китайцы подтянутся

  16. mentirosso avatar
    mentirosso7 августа в 0:26
    0

    печаль полная с этим тайп-ц, вообще не удобно с переходниками, это разве что ярые фанаты яблока могу стерпеть слюбить, но это не серьезно по отношении к СНГ тут обычный USB вымрет не раньше 2035 года)
