Важной частью любого умного дома являются всевозможные сенсоры и датчики. Они позволяют автоматизировать ряд рутинных процессов, следить за состоянием помещения и его важными показателями.

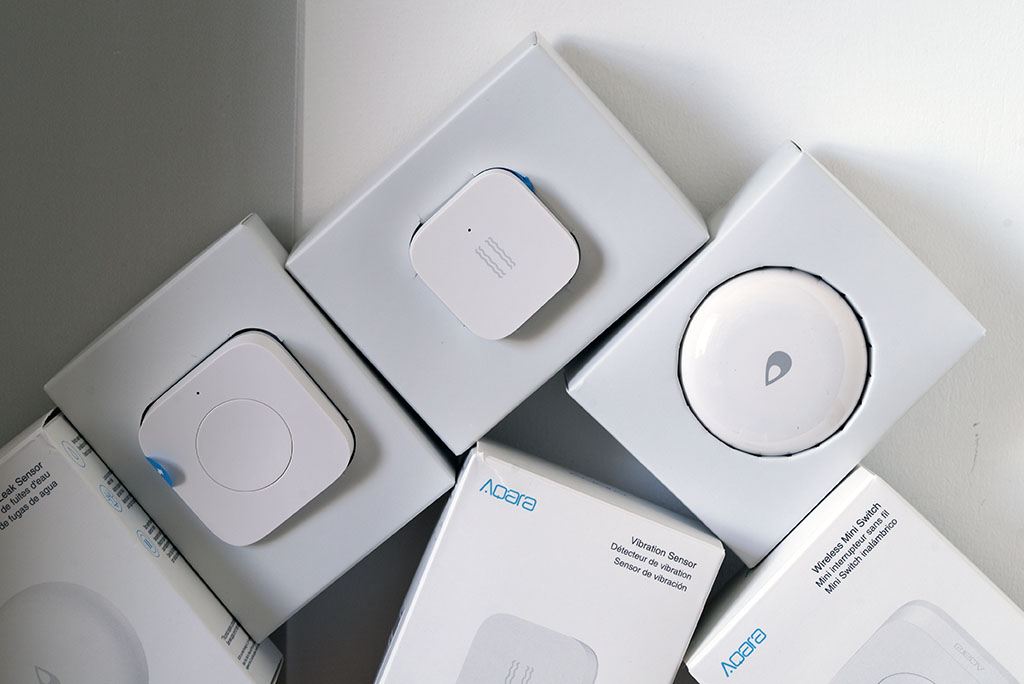

Большинство производителей предлагают целую гору подобных датчиков, которыми в итоге обрастает каждое помещение умного дома.
Есть и альтернативное решение “все в одном”, а разработкой при этом занимаются наши ребята. Никакой китайщины, непонятных приложений без перевода и недоступных заграничных серверов.
Не смог пройти мимо такого интересного и многофункционального гаджета. Уже несколько месяцев устройство трудится в моем умном доме, заменив собой гору девайсов от разных производителей.

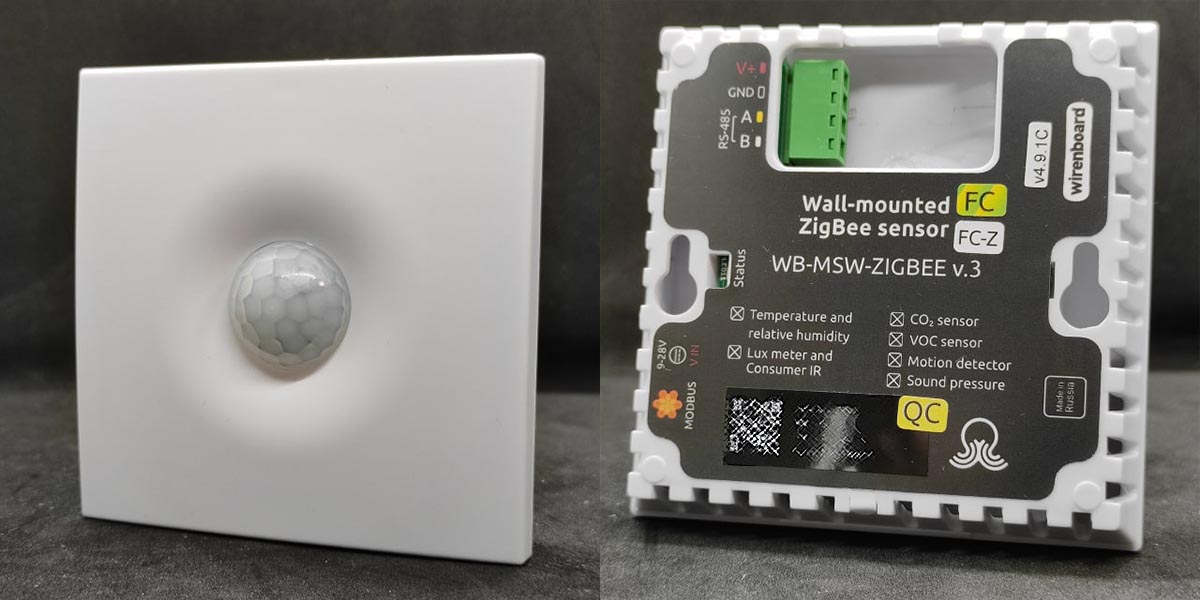

Что за коробочка WB-MSW-ZIGBEE v.3
Отечественная компания Wiren Board с 2012 года занимается выпуском электроники для автоматизации, всевозможных датчиков и штук для умного дома. В арсенале присутствуют контроллеры для дома или офиса на Linux, всевозможные модули расширения, реле для управления электроникой, электрические счётчики, датчики и прочее.
Большая часть устройств разрабатываются для установки в распределительных щитах с креплением на DIN-рейку, а контроллеры и датчики предполагают проводное подключение. Такие средства автоматизации наиболее уместны на стадии ремонта с возможностью прокладки кабеля в любую точку дома или квартиры.
Одним из самых интересных и многофункциональных устройств Wiren Board является комбинированный датчик WB-MSW v.3 (над названием я бы ещё поработал). Собственная разработка и настоящая гордость компании. Один корпус разрабатывался около года с большим количеством образцов, заказом пресс-форм из Китая, печатью прототипов на 3D-принтере и литьём в силиконовые формы.

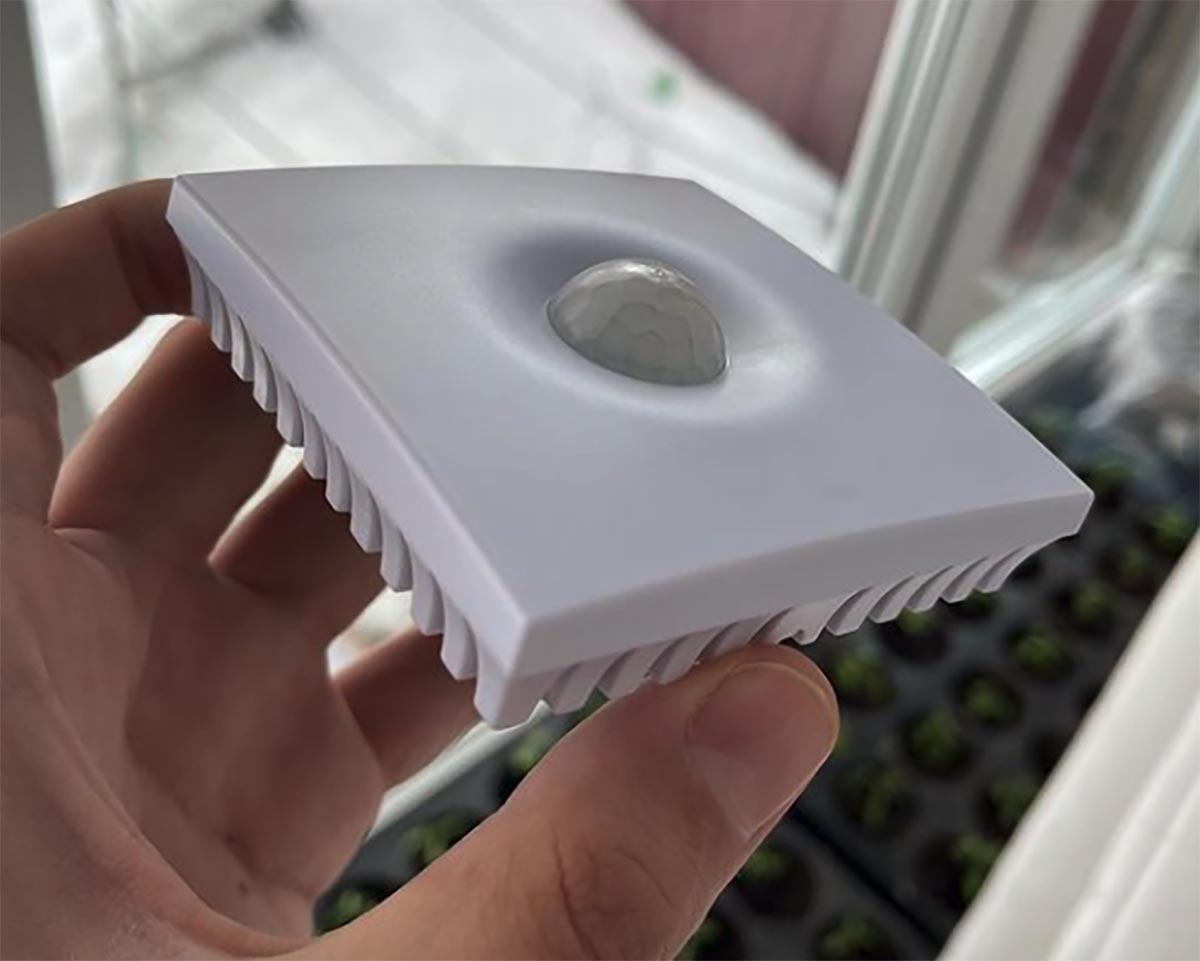

Предусмотрено все до мелочей. Толщина корпуса оперлась в самый “толстый” элемент СО2-сенсор, для удобства монтажа предусмотрен вырез под кабель-канал, чтобы скрыть неровный срез при таком способе подключения, плата отделена специальной защитой от монтажных отверстий, чтобы избежать случайного замыкания контактов при установке. Крышку удерживает единственная защёлка на торце. Случайно нажать её пальцем не получится, нужна тонкая отвёртка.

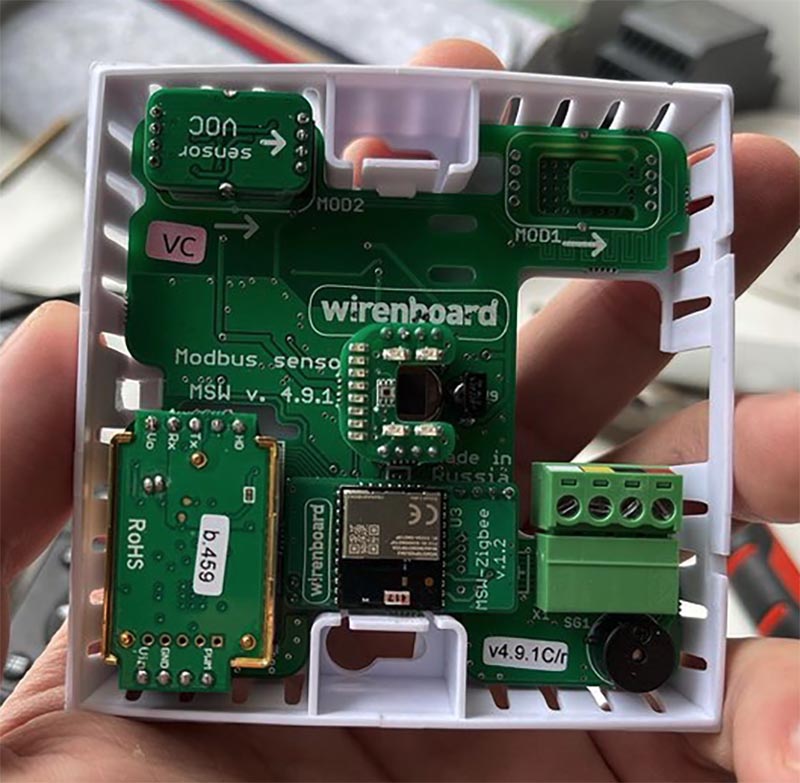

Внутри компактной коробочки размером 83×83×20 мм присутствуют:
1. Датчик температуры и влажности. В ранних версиях устройства устанавливались более дешёвые китайские датчики, но их показатели сильно разнились от партии к партии, а через пару лет некоторые устройства начинали сильно занижать показания.
В итоге разработчики перешли на цифровой комбинированный T+RH датчик с индивидуальной калибровкой. Сам чип спрятан между разными слоями печатной платы, чтобы максимально защитить чувствительный элемент от воды, пыли или неаккуратного установщика.
2. Датчик освещённости. Это не простой фотодиод, которым комплектуется большая часть аналогов, а продвинутый сенсор с фильтром, повторяющим спектр чувствительности человеческого глаза. Датчик имеет максимально приближенные к реальным показатели, а не относительные люксы при разном типе освещения.
3. Датчик движения. И здесь применяется не самый простой и банальный модуль. PIR-датчик D203S охватывает угол обзора 120 градусов и покрывает площадь на расстоянии до 10 метров.
Сенсор умеет не только определять наличие движения, но и учитывать его интенсивность. Так можно программно задавать нужные пороги срабатывания, отсекая, например, домашних животных или движущиеся от сквозняка предметы интерьера.
4. Датчик шума. Используется микрофон и фильтры коррекции, которые максимально приближены к восприятию звуков человеческим ухом. Здесь тоже есть как дискретная фиксация шума, так и определение его уровня для более тонкой программной настройки нужной автоматизации.
5. Датчик углекислого газа. Применяются высокоточные модули Winsen MH-Z19B. Инфракрасный сенсор просвечивает воздух в помещении и измеряет снижение интенсивности свечения. Получается довольно точно определить процент CO2 в помещении. Результат гораздо точнее аналогичных электрохимических датчиков.
6. Датчик VOC. Для измерения используется газовый сенсор Sensirion SGPC3. Он реагирует на наличие в воздухе органических газов и испарений, определяя его чистоту. Так можно заблаговременно узнать об ухудшении качества воздуха дома или в офисном помещении.
Практически все датчики являются модульными и не распаяны на плате (привет ребятам из Apple). Это позволяет выпускать разные модификации устройства с различным набором сенсоров на борту и при необходимости даже апгрейдить уже имеющиеся модели.
Согласитесь, что это солидный набор сенсоров для довольно компактной и лёгкой коробочки. Но на этом преимущества и фишки не заканчиваются.
Какие бонусные фишки есть у гаджета
Одно из главных предназначений линзы на лицевой панели гаджета – рассеивание сигнала ИК-передатчика. Модуль WB-MSW имеет собственный приёмник, позволяющий обучить датчик сигналу любого ИК-пульта и 8 передатчиков для покрытия площади большой комнаты. Мощности хватит даже для отправки отражённого от стен и поверхностей сигнала.
Такой датчик позволяет заменить ИК-пульты управления от всех устройств в помещении. Устройство может быть запрограммировано на передачу сигнала телевизорам, кондиционерам, плеерам, проекторам и другой технике, “слушающей” ИК-диапазон.
Присутствует пара диодов для световой индикации. Можно включить зелёное или красное свечение, а при помощи команд по Modbus можно задать его продолжительность и интенсивность вспышек. Такая сигнализация может подсказать о превышении или понижении установленных порогов для любого из используемых датчиков.
Например, световая индикация может включаться при фиксации порогового значения CO2 в помещении, указывая на необходимость проветривания.
Есть достаточно громкая “пищалка” для звуковой индикации чего-либо. Гаджет может банально дублировать другие умные устройства в доме, ретранслируя, например, дверной звонок в дальние комнаты.
Как все это подключается к умному дому
Как уже было сказано ранее, компания Wiren Board ориентируется в основном на проводные решения. Однако, успешная коллаборация с уже знакомым нам SprutHub позволила сделать гаджет более универсальным и избавиться от сигнального провода.
Так сенсор WB-MSW v.3 превратился в устройство WB-MSW-ZIGBEE v.3. Как понятно из названия, за передачу данных будет отвечать ZigBee модуль. Он напрямую подключается к хабу для умного дома SprutHub и сразу же пробрасывается в наш любимый HomeKit.
К сожалению, совсем избавиться от проводов не получилось. Большое количество датчиков и регулярный опрос гаджета хабом не позволяет питать его от батарей или аккумуляторов. Придётся располагать сенсор вблизи от розетки или предусматривать для его установки отдельный подрозетник. Зато вы получите дополнительный качественный репитер для расширения покрытия ZigBee.
Можно разместить гаджет вдали от основного хаба и он обеспечит хорошую связь для остальных умных устройств на данном протоколе.

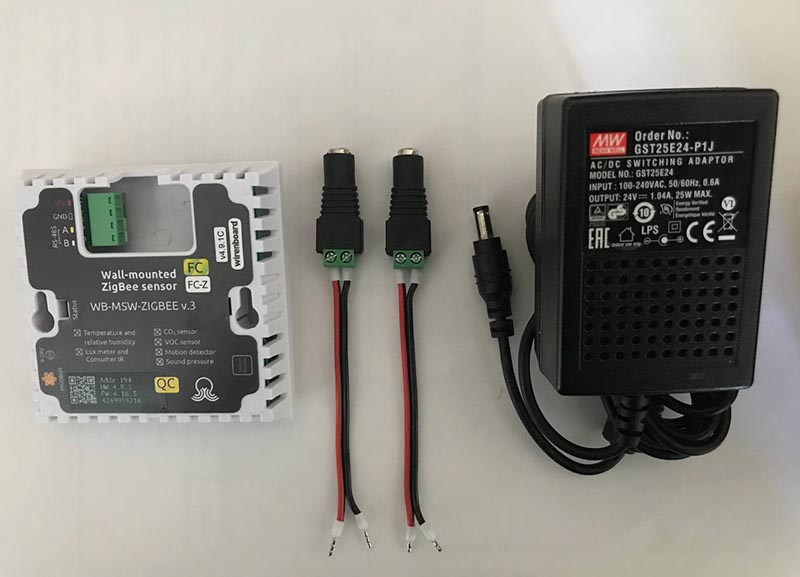

Устройство может комплектоваться как внешним блоком питания на 12\25 В в розетку, так и более компактным 18 В блоком для размещения в подрозетнике.
Если планировать установку такого мультисенсора на этапе ремонта, можно предусмотреть для него отдельное место на уровне торса человека или вовсе ближе к потолку комнаты. В уже существующий ремонт устройство можно вписать, заглушив одну из розеток или заменив пару одноклавишных выключателей одним двойным. Можно и вовсе расположить небольшую коробочку на полке, тумбе или в шкафу, скрытно подведя питание к месту установки.
Самое простое и быстрое решение предполагает прокладку кабель-канала к месту монтажа.
На данном этапе устройство представлено в одном дизайне и цвете. Верхнюю крышку вы всегда сможете самостоятельно покрасить в один из тонов своего интерьера, а вот альтернативный дизайн придётся подождать. Разработчики обещают при наличии интереса к устройству выпустить несколько альтернативных вариантов оформления.
Как гаджет пробрасывается в HomeKit
Процесс добавления датчиков в умный дом
В разработке гаджета участвуют ребята из команды SprutHub, а значит устройство полностью совместимо с их модулем управления. Новый хаб находится на финальной стадии разработки и пока ещё не появился в продаже, сейчас все работает с самодельным хабом на основе “малинки” и стика ZigBee от Sprut.
Для активации режима сопряжения потребуется поднести любой магнит к задней поверхности устройства. После этого нажимаем волшебную кнопку поиска в приложении SprutHome и начинается магия. За несколько секунд все датчики и сенсоры залетают в приложение и “обживаются” в заданной комнате.

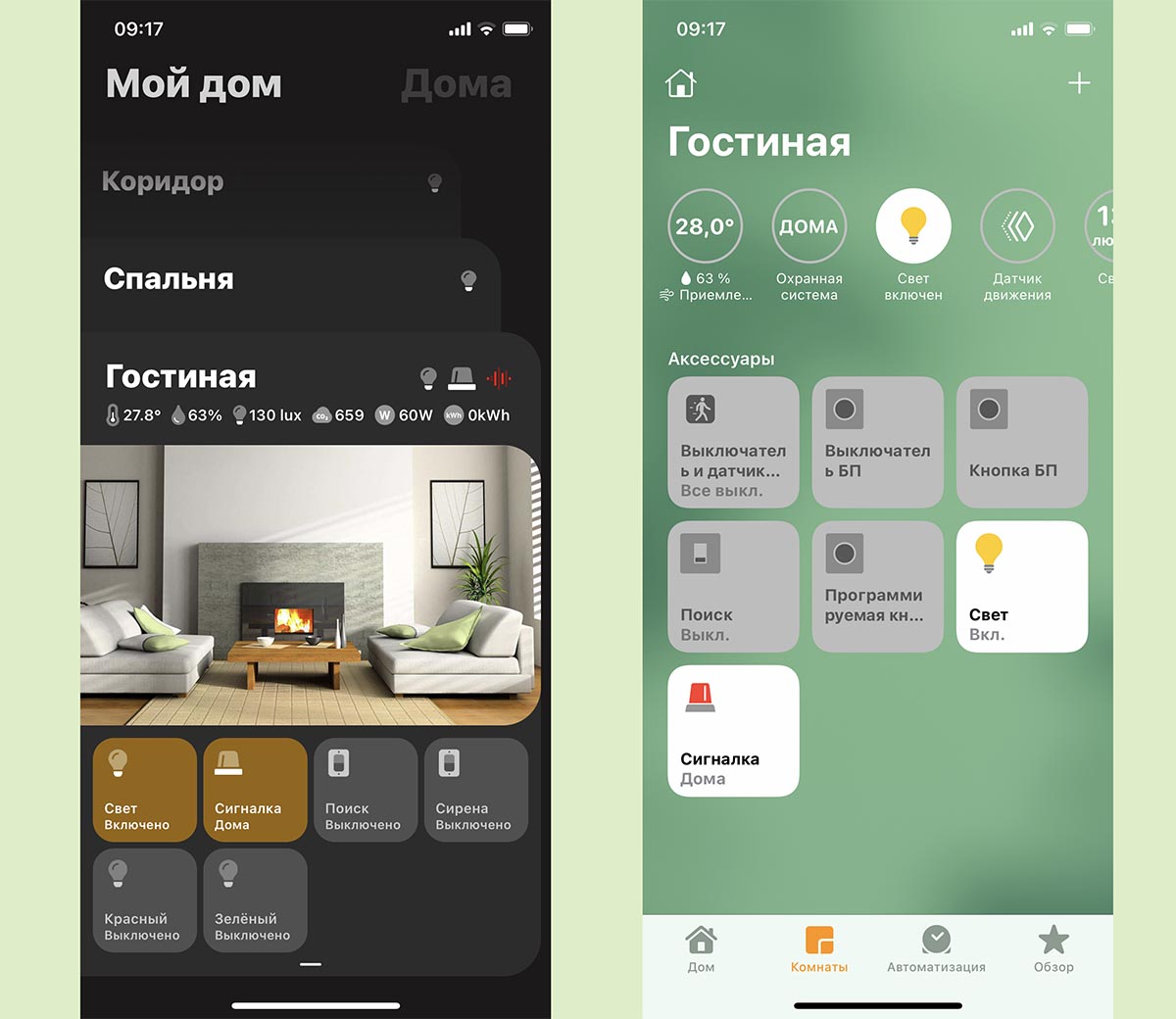

Оцените наглядность отображения датчиков в SprutHome (слева) и приложении Дом (справа).
Здесь в очередной раз проявляется продуманность и лаконичность интерфейса отечественной программы. Посмотрите, как наглядно и информативно отображается информация в SprutHome в сравнении с приложением Дом от Apple.

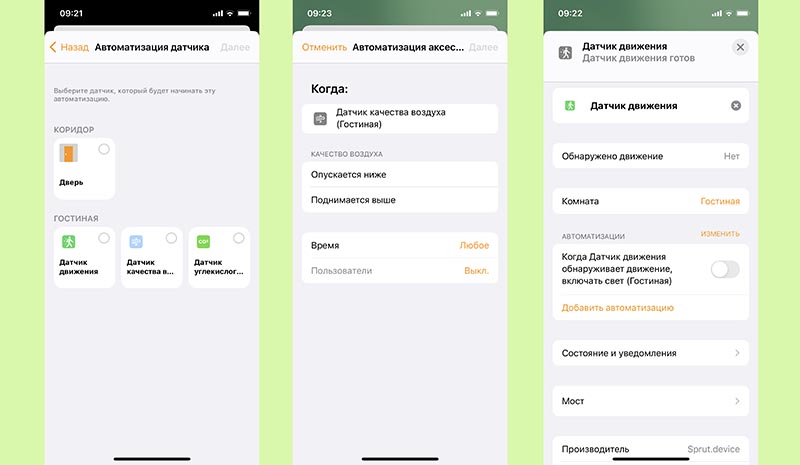

В приложении HomeKit можно сразу же включать предложенные варианты автоматизации или настраивать свои сценарии при помощи наглядного редактора команд и скриптов. Здесь в очередной раз убеждаюсь, что в Купертино разрабатывают систему управления умным домом на … по остаточному принципу.
Любой из датчиков может полноценно участвовать в процессе автоматизации
Взять, к примеру, настройку включения осветительного прибора кнопкой. Любое приложение для умного дома без проблем позволит задать на нажатие клавиши включение или отключение нужной лампочки или светильника. Но только не HomeKit.
Банальная кнопка воспринимается программистами из Apple либо включателем, либо выключателем. Следовательно, на нажатие можно задать или включение света, или его отключение. Интересно, так в Apple хотят, чтобы пользователи приобретали два выключателя к одной лампочке?
Выход из ситуации есть: нужно преобразовать автоматизацию в быструю команду, добавить условие и задать разные действия кнопки при каждом из возможных вариантов. Apple, вы серьёзно? Даже в приложении Mi Home от Xiaomi такая автоматизация настраивается в два счета одним действием без условий и быстрых команд.
Вот так “быстро” настраивается включение и выключение света кнопкой в HomeKit
При помощи нехитрых манипуляций можно подключить гаджет к любимому голосовому ассистенту.

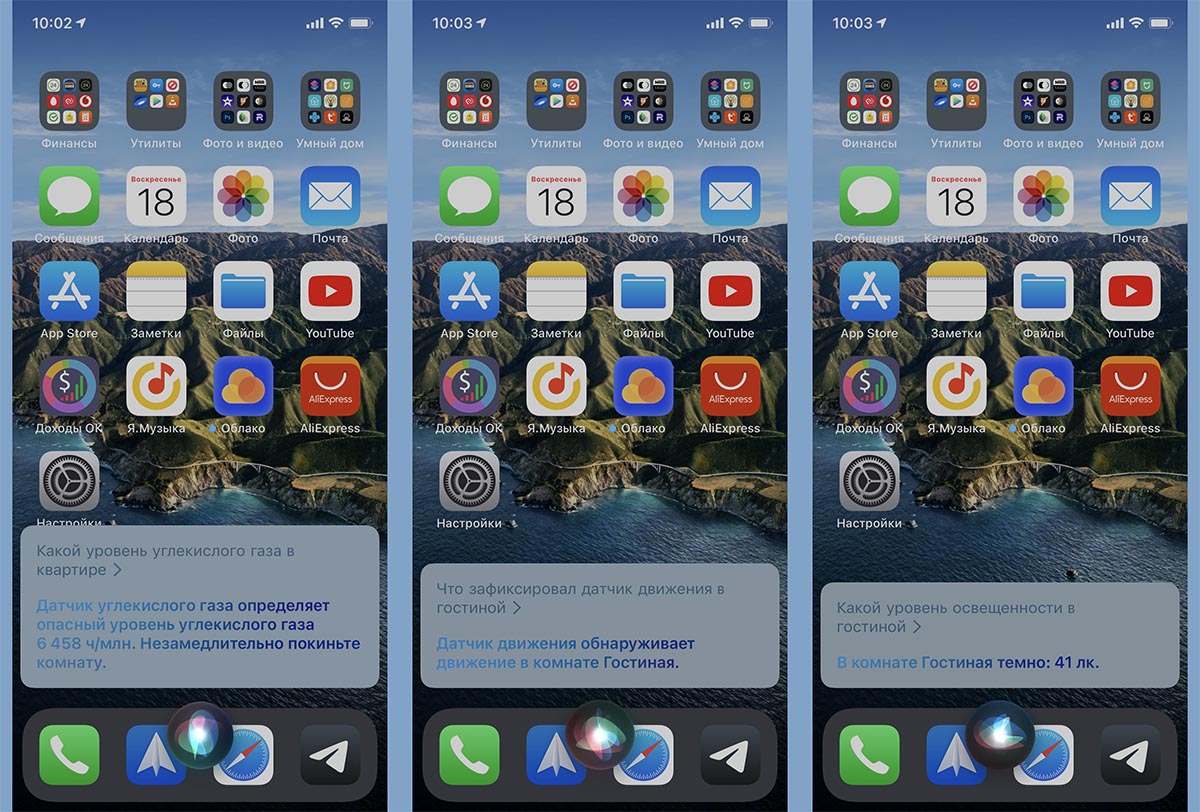

Siri из HomeKit будет работать сразу же после подключения, а для интеграции с Алисой от Яндекса нужно сделать следующее:

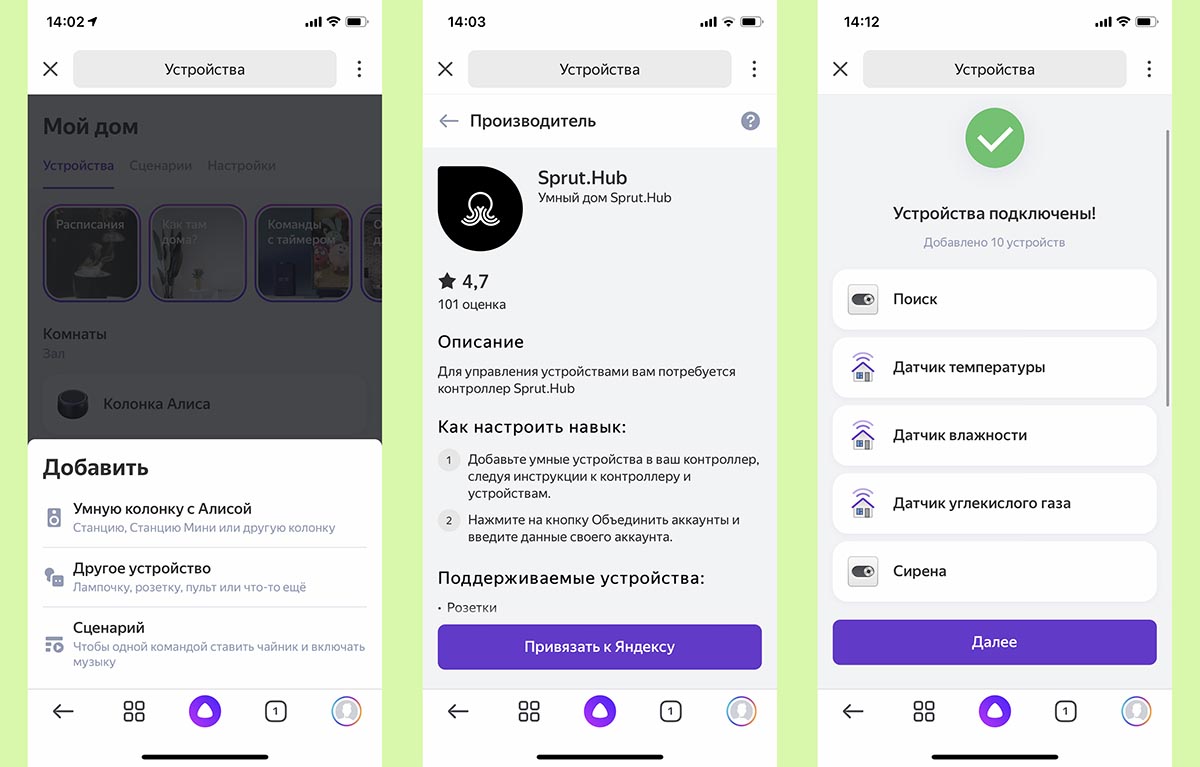

1. Запустить приложения Яндекс (через него должен быть настроен голосовой ассистент Алиса).
2. Добавить новое устройство.
3. В поиске по производителю найти Sprut.Hub.
4. Авторизоваться в своей учётной записи Sprut.Hub.
5. Обновить перечень устройств.

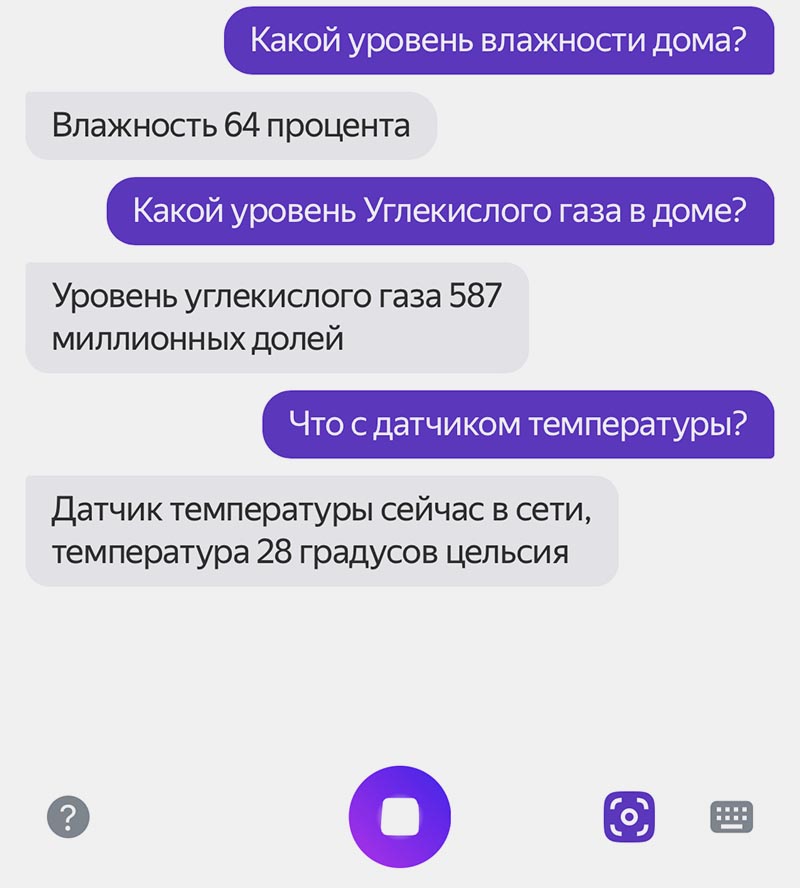

Все датчики и сенсоры моментально “залетят” в приложение. Останется определить их в нужную комнату и можно запрашивать любой показатель умного дома через приложение или колонку с голосовым ассистентом.
Есть ли аналоги и сколько они стоят
Настолько крутого и мощного датчика “все в одном” нет даже в арсенале компании Xiaomi. Если захотите собрать нечто похожее, понадобится купить:
▪️ датчик температуры и влажности Aqara – от 1062 руб.
▪️ датчик освещённости Mijia – от 988 руб.
▪️ датчик движения Xiaomi – от 1100 руб.
▪️ датчик качества воздуха Qingping – от 5199 руб.
▪️ датчик качества воздуха VOC Tuya (в арсенале Xiaomi такой штуки нет, придётся подружить устройства через костыли) – от 1550 руб.
▪️ ИК-передатчик Mijia – от 1500 руб.
Даже при таком арсенале устройств у вас не будет датчика шума. Разместить этот солидный “зоопарк” в одном месте явно не получится, надо распихивать устройства по углам и щелям. Сложнее всего будет подружить все устройства и настроить нужные сценарии автоматизации.
Как видите, суммарная стоимость аналогичного набора датчиков и сенсоров примерно сопоставима со стоимостью обозреваемой коробочки от Sprut и Wiren Board. При этом получите один компактный гаджет, который покроет все потребности в автоматизации одного помещения.
Представьте на минутку, сколько времени бы вы потратили на подключения и проброс представленных выше гаджетов от Xiaomi и других производителей в их родные приложения и программу Дом от Apple.
Чем такая штука будет полезна в умном доме

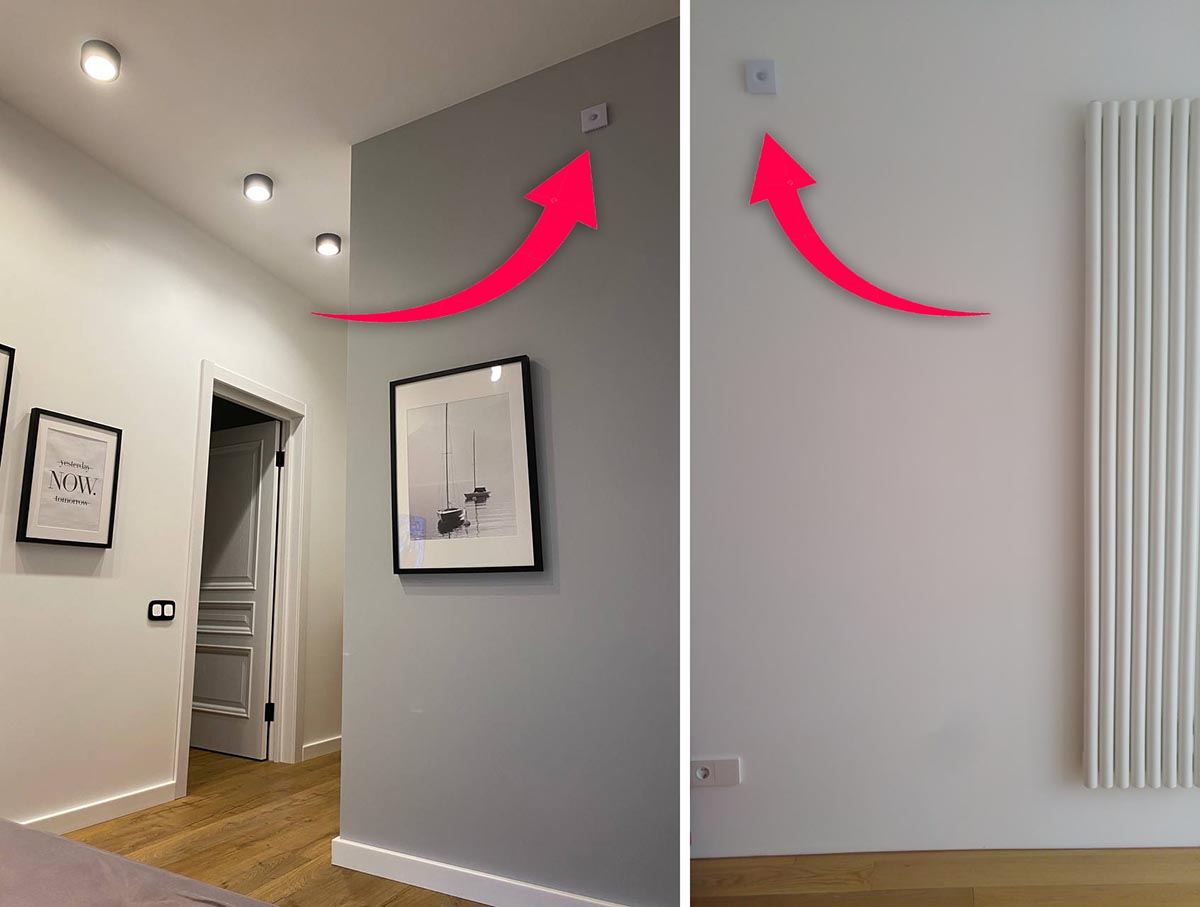

Так вписали в ремонт новый гаджет первые энтузиасты-тестировщики. Фото взяты из закрытого чата тестеров устройства.
Во-первых, комбинированный датчик позволяет получать множество необходимых данных о комнате в умном доме. Температурные показатели подскажут, когда пора включать отопление или лучшее время для активации кондиционера. Данные о влажности воздуха позволят вовремя подключать увлажнитель или осушитель. Сенсоры качества воздуха VOC и CO2 напомнят о необходимости вовремя проветрить помещение.
Во-вторых, вы сможете перекрыть 99% сценариев для автоматизации в отдельном помещении умного дома. К уже упомянутым автоматизациям температурного режима и влажности получится добавить сценарии для управления освещением. Можно включать и отключать свет, активировать моторы для штор или ролеты с приводом.
Датчик движения позволяет активировать ночную подсветку, включать свет при входе в комнату и отключать его, когда никого нет поблизости.
В-третьих, устройство отлично заменяет простую сигнализацию. Необходимая база с переключателями режимов и настройками есть в самом хабе, а универсальный датчик будет триггером для срабатывания сирены. Можно настроить сценарии на фиксацию движения или срабатывание при определённом пороге шума.
В-четвертых, устройство может быть сигнализатором или дублёром для других умных приборов в доме. Звуковой или световой сигнал позволит узнавать о необходимости проветривания, слишком сухом воздухе или сработавшем дверном звонке.
В-пятых, гаджет с лёгкостью заменит горсть ИК-пультов дистанционного управления в доме. При помощи кнопки в приложении или голосового ассистента сможете включать телевизор, управлять его громкостью или переключать каналы. Можно настроить включение или отключение кондиционера и управление другими устройствами по ИК.
Получится даже настроить устройство и связать с Алисой по такому принципу.
В-шестых, данная штука из коробки полностью совместима с одним из лучших хабов для умного дома отечественного производства. Все подключается за минуту и сразу же пробрасывается в HomeKit. Управлять можно при помощи любого удобного приложения или привычного голосового ассистента.
В итоге гаджет пригодится практически в любом умном доме и сможет заменить сразу несколько других устройств, которые пришлось бы искать в арсенале разных производителей.
