iFixit разобрали iPhone 7 Plus

Популярный ресурс iFixit, специализирующийся на разборе устройств Apple, наконец добрался до нового флагмана компании. Ребята разобрали модель iPhone 7 Plus, а у нас появилась возможность взглянуть на все компоненты, которые американский производитель использовал в новом поколении своих смартфонов.

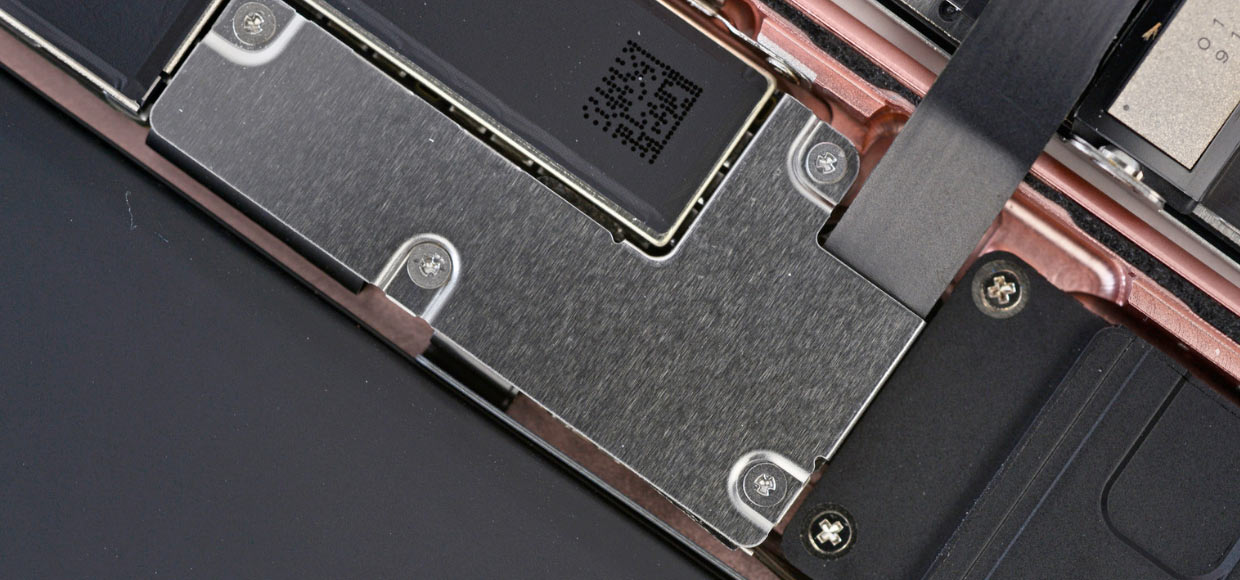

В этот раз в Apple положили намного больше уплотнительного клея с целью лучшего сопротивления с водой. На месте, где ранее был расположен 3,5-дюймовый аудиопорт, теперь установлен Taptic Engine.

iFixReadDin3

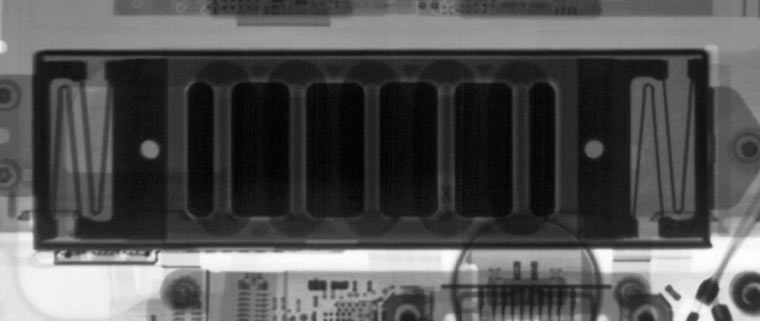

Что внутри нового Taptic Engine

Все с целью эмуляции отклика клавиши Home при нажатии. Теперь она не аппаратная, а щелчок эмулируется при помощи вибрации.

iFixReadDin1

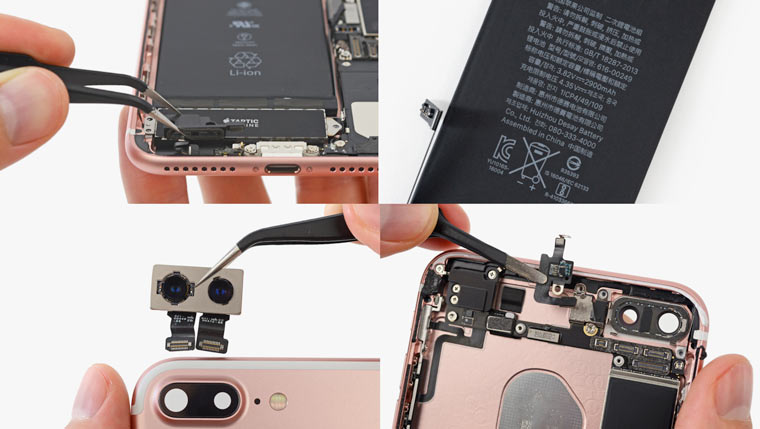

В области, где расположены динамики — пластиковая вкладка, служащая гидроизоляцией. Любопытно, что iFixit подтвердили самый волнующий потенциального покупателя вопрос: да, в iPhone 7 Plus установлен более емкий аккумулятор на 2 900 мАч (3.82 V, 11.1 Wh). Это на 5% больше модели iPhone 6s Plus (в ней устанавливалась батарея на 2750 мАч).

iFixReadDin2

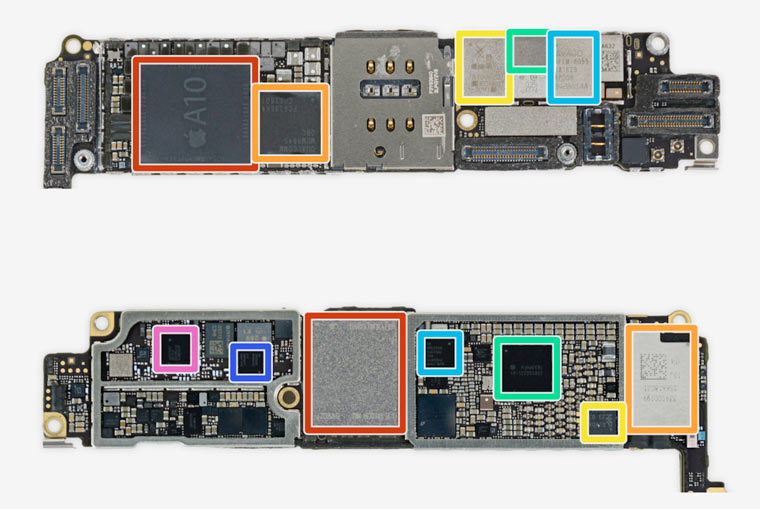

Среди ключевых компонентов и чипов замечены:
Процессор: Apple A10 Fusion APL1W24 SoC
Оперативная память: Samsung 3 GB LPDDR4 RAM (K3RG4G40MM-YGCH)
Модем: Qualcomm MDM9645M LTE Cat. 12 Modem
Усилитель: Avago AFEM-8065 Power Amplifier Module
Память: Toshiba THGBX6T0T8LLFXF 128 GB Flash
Wi-Fi: 339S00199 Wi-Fi Module
NFC: NXP 67V04 NFC Controller

По словам Apple, iPhone 7 Plus гарантированно будет работать на один час дольше своего предшественника. Две камеры оснащены оптическими стабилизаторами. [MR]
