JJY Simulator. Радиосинхронизация часов по станции Фукусима

JJY – это кодовое название частоты, которую посылает станция Фукусима для того, чтобы владельцы часов с модулем радиосинхронизации могли контролировать время в автоматическом режиме. Проблема в том, что в Москве поймать сигнал японской вышки нереально, а у немецкой DCF77 не хватает мощности добить до столицы России.

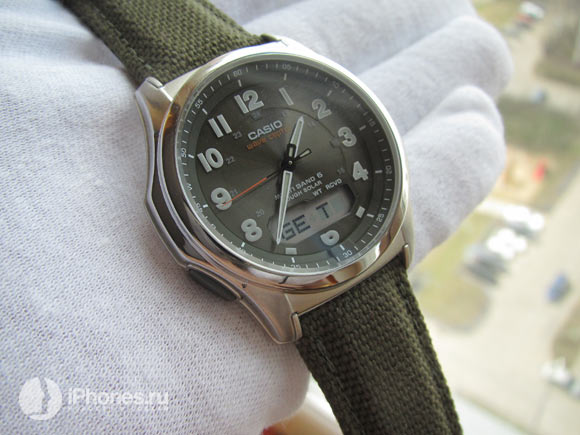

Заказав на eBay февральскую новинку этого года 6-диапазонный Casio Waveceptor с модулем 5161, я был расстроен, что не могу выставлять время по радиочастоте. По умолчанию, часы должны несколько раз в день сверять время с точностью до сотых долей секунды, но в Москве эта функция не работает. С той же проблемой должны сталкиваться владельцы соответствующих моделей Citizen, Orient, Seiko. Перелопатив кучу тем на форумах, я нашел две удобных альтернативы, как заставить «ходики» поймать мистическую японскую станцию.

1. iOS-Приложение JJY Simulator

Данная программа проживает только в японском аппсторе. Чтобы ее скачать, мне пришлось зарегать соответствующий аккаунт. Ссылка на софт – iTunes link.

Запускаем симулятор, вставляем в айфон наушники, громкость на максимум, переводим часы в часовой пояс TYO (Токио) и запускаем режим сканирования, а динамики ушей прислоняем сверху и снизу к цифре 9 – именно там находится радиомодуль. Подождав несколько минут, мы слышим писк часов и уведомление о проведенной настройке времени.

2. Java-апплет JJY Simulator

Если не хочется заводить японский акк, то можно воспользоваться Java-апплетом. На макбуках он будет работать только с браузером Сафари. Заходим на эту страницу, подсоединяем наушники и делаем все то же самое, что в первом пункте.

5-10 минут будет достаточно, чтобы часы получили паттерн и синхронизировались с сигналом точного времени Фукусимы.

Как это работает: симулятор генерирует сигналы длиной 0.2, 0.5 и 0.8 секунды на частоте 13.3333 KHz, что повторяет «рисунок» JJY. Третья гармоника электро-магнитной волны излучается наушниками в пространство на частоте 40 KHz (3 x 13.33) и улавливается часами как радиочастота.

P.S. В роли источника точного времени выступает либо телефон, либо компьютер. Фукусима тут просто задает стандарт.

undefined
iPhones.ru
В глухих зонах
Прокомментировать

🙈 Комментарии 41

  1. Jccwu avatar
    Jccwu22 апреля 2013
    0

    Неужели так необходима вся эта морока с синхронизацией? Неужели часы так отстают и нуждаются в этом?
    Мне не понять.

    djojumper avatar
    djojumper22 апреля 2013
    0

    @Jccwu, Вам неведомо значение слова: хочеца!

    PAHAN avatar
    PAHAN22 апреля 2013
    0

    @djojumper, +1 )))

    Артур Малосиев avatar
    Артур Малосиев22 апреля 2013
    0

    @Jccwu, по сути, плюс-минус минута погоды не сделают. Но как заметил djojumper, хочеца! До появления этого приложения многие бегали на Митинский радиорынок и покупали катушки с проводом, чтобы делать усилители сигналов.

  2. gorvits avatar
    gorvits22 апреля 2013
    0

    “в пространство на частоте 40 KHz”

    Считал, что наушники не могут выше 16-20 khz

    fedorez avatar
    fedorez22 апреля 2013
    0

    @gorvits,
    В.П. Попов – Основы теории цепей
    Гоноровский И.С. – Радиотехнические цепи и сигналы.

    Вкратце – любой электромагнитный сигнал состоит из множества (в общем случае – бесконечного) простых синусоид с разными частотами, фазами и амплитудами.
    Таким образом, хоть наушники и не воспроизводят, они там могут присутствовать, и излучаться в эфир.

    s35mic avatar
    s35mic22 апреля 2013
    0

    @fedorez, для того чтобы они присутствовали – нужен источник.

  3. s35mic avatar
    s35mic22 апреля 2013
    0

    не верю, что айфон и наушники передадут частоту выше 20 кГц

    Илиар avatar
    Илиар22 апреля 2013
    0

    @s35mic, Внимательно читаем статью. На наушники подается 13.3333 KHz. Но часы воспринимают не сам сигнал, а его третью гармонику, которая как раз получается около 40 кГц.

    Кстати этот эфект существенно усложняет жизнь железнодорожникам. Когда по одному проводу передается тяговый ток и данные. Получается, что через каждые 50Гц идут гармоники тягового тока, и запухнуть куда то данные, так чтобы гармоники на них не влияли сложно.

    s35mic avatar
    s35mic22 апреля 2013
    0

    @Илиар, я это понял что подается 13,3 кГц. наверное не так выразился. Я сомневаюсь, что собственно из самого электромагнитного излучателя наушника излучается эта третья гармоника в 40 кГц. способно ли “железо” излучить эту частоту, если у нее предел в 20 кГц.

    Илиар avatar
    Илиар22 апреля 2013
    0

    @s35mic, Не важно какой источник. Все равно будет возникать бесконечное множество гармоник. Тут фишка в том, что каждая последующая гармоника существенно слабее предыдущей. Поэтому после n-ой гармоники ими можно принебреч (они настолько слабые что их даже зафиксировать не получится). Так что тут все упирается в то, а хватит ли чувствительности часов на то чтобы уловить 3 гармонику. Так как речь идет о расстоянии измеряемом в милиметрах, то возможно хватит.

    Артур Малосиев avatar
    Артур Малосиев22 апреля 2013
    0

    @s35mic, сложно что-то объяснять человеку, который в школе пропустил курс “Волновая физика”. 20 кГц – это предел восприятия уха, но это не значит, что наушники, как электромагнитный прибор, не будут излучать выше и ниже своих спецификаций. Или ты думаешь, что АЧХ после 20 кГц резко обрывается? Ни фига. Она идет на спад, но гармоники продолжают улавливаться аппаратурой.

    keeper254 avatar
    keeper25422 апреля 2013
    0

    @Артур Малосиев, совершенно верно, коллега. А товарищу с вопросом нужно матчасть разобрать. В физике нету, панимашь, “верю-неверю” тут расчет, проверка и испытание правят бал. Наука, понимать надо… :)

    Space & Disco avatar
    Space & Disco24 апреля 2013
    0

    @keeper254, В этой ситуации нужно учитывать не только наушники, но и сам iPhone, а точнее его ЦАП и возможность воспроизводить цифровой сигнал с частотой 96 кГц, т.к. по теореме Котельникова частота в 40 кГц будет слышна без искажений именно при такой дискретизации. Если ЦАП в iphone действительно это может – то это реально вполне

  4. Bassiley VjikS avatar
    Bassiley VjikS22 апреля 2013
    0

    Я думал, что часы, показывающие время по количеству светящихся лампочек – это верх задротства. Я ошибался. =/

  5. DenD1 avatar
    DenD122 апреля 2013
    0

    В ж. радио, Seiko Astron вам в помощь

  6. s35mic avatar
    s35mic22 апреля 2013
    0

    а можно .ipa куда-то выложить, чтобы не скачивать у японцев? Хочу проверить. Часы есть с синхронизацией, но в Киеве практически никогда у меня не синхронизировались. Может только пару раз за 2 года. В основном синхронизируются за границей.

    Артур Малосиев avatar
    Артур Малосиев22 апреля 2013
    0

    @s35mic, зайди с компа по второй ссылке. В принципе, разницы нет. OS X – нужен Safari, Win – IE.

    s35mic avatar
    s35mic22 апреля 2013
    0

    @Артур Малосиев, попробовал через safari на маке – ничего. По идее, должен же быть слышимый звук если речь о несущей на 13 kHz?

    Артур Малосиев avatar
    Артур Малосиев23 апреля 2013
    0

    @s35mic, сними блокировку Java http://www.iphones.ru/iNotes/283154 и увидишь кнопку Start.

  7. SCell avatar
    SCell22 апреля 2013
    0

    Чем трахаться подобным образом куда проще подвести их вручную.

    Артур Малосиев avatar
    Артур Малосиев22 апреля 2013
    0

    @SCell, вручную каждый может метросексуал. А гики любят потрахаться от души.

  8. El-mariachi avatar
    El-mariachi22 апреля 2013
    0

    Синхра срабатывает почти каждый день, без всяких там танцев с бубном, Нижний Новгород.

    Артур Малосиев avatar
    Артур Малосиев22 апреля 2013
    0

    @El-mariachi, везука. Да, слышал, что в НН все ловится без проблем.

    El-mariachi avatar
    El-mariachi22 апреля 2013
    0

    @Артур Малосиев, может быть, хотя живу в нижней части города, но стабильно в 5:02 принимаю сигнал (уж не знаю от какой именно станции)

    Hifish avatar
    Hifish23 апреля 2013
    0

    @El-mariachi,
    Подтверждаю – Oregon BAR 808HG ловит DCF77 уверенно в Нижнем.
    ЗЫ: я правда тоже на Сорм повороте :)

    stepagor1 avatar
    stepagor123 апреля 2013
    0

    @Hifish, Верхние печеры, G-SHOCK – полет нормальный))

    El-mariachi avatar
    El-mariachi23 апреля 2013
    0

    @Hifish, блин, а ведь у меня в точности такая же станция, надо на ней тоже попробовать включить!)) т.к. синхру только на часах использовал

    Артур Малосиев avatar
    Артур Малосиев23 апреля 2013
    0

    @Hifish, какой часовой пояс выставляешь?

    Hifish avatar
    Hifish23 апреля 2013
    0

    @Артур Малосиев,
    +2 и русский язык “R”

    Артур Малосиев avatar
    Артур Малосиев23 апреля 2013
    0

    @Hifish, у тебя Casio для российского рынка. В моих японских нет ни Moscow, ни R :) По умолчанию поставил Токио.

    Hifish avatar
    Hifish24 апреля 2013
    0

    @Артур Малосиев,
    Артур, да я-б сказал, что у меня вообще не Casio :)
    У меня погодная станция

    Артур Малосиев avatar
    Артур Малосиев24 апреля 2013
    0

    @Hifish, шок!

  9. Wisher avatar
    Wisher22 апреля 2013
    0

    а какая модель часов на кортинке, и сколько обошлась?

  10. Pandazion avatar
    Pandazion23 апреля 2013
    0

    Скажи пожалуйста, сколько вы отдали за часы?

    Артур Малосиев avatar
    Артур Малосиев23 апреля 2013
    0

    @Pandazion, ссылка комментарием выше.

  11. Lyoshs avatar
    Lyoshs23 апреля 2013
    0

    В Москве в районе Речного Вокзала у меня домашняя метеостанция прекрасно синхронизируется сама, без всяких усилителей и пр. Уж не знаю, по немецкой ли станции (как и написано в инструкции), или еще как… Не вникал. Включил и заработало.

    Артур Малосиев avatar
    Артур Малосиев23 апреля 2013
    0

    @Lyoshs, какой часовой пояс стоит при этом:?

  12. Adubter avatar
    Adubter23 апреля 2013
    0

    Метеостанция Oregon в Москве уверенно ловит сигнал из Майнфлингене: 4 этаж ВАО и 7 этаж ЮВАО. Родители живут в Подмосковье – в 90 км от Москвы в сторону Рязани также уверенный прием. Видимо у самих Casio слабый приемник.

  13. Amplifier avatar
    Amplifier14 июля 2015
    0

    Попал на эту статью случайно, смотрел на сайте обзор часов.
    Почитал комментарии, обалдел:) Будто никто нигде вообще не учился..
    Конечно, такая “синхронизация” работать может. Как я понимаю, приемник в часах – обычный длинноволновый, скорее всего с магнитной антенной, т.к частота низкая. Естественно, 40 кгц не сам синхросигнал – это несущая частота. Частота промодулирована, скорее всего по амплитуде, собственно сигналом.
    Естественно, приемник ловит не звук (сомнительно, чтоб внутри был микрофон, который предполагал принимать звук из Японии с вышки), а электромагнитное поле.
    Наушники (такого типа) содержат внутри катушку, используемую для колебания мембраны (создания звука). Помимо этого, катушка является проводом с током, который естественно излучает электромагнитное поле. Ограничение частоты наушников на это поле не распространяется. Впрочем, наушники вполне могут звучать на 40 кГц, просто с низким КПД и искажениями, да и мы это не услышим..
    Далее. На эту катушку не подается 40 кГц. А подается 13. 3-я гармоника как раз и будет 40. Т.К. колебания возникают не только равной частоты, а и кратные, просто с меньшей амплитудой. В звуке аналогично.
    Далее. Процессору в телефоне не требуется обрабатывать 40 кГц. Ему требуется обработать 13 так, чтоб 3-я гармоника была похожа на сигнал с синхронизирующей вышки.
    Вроде все:)
