iFixit разобрали iPod nano 7-го поколения

iPod nano — последний из первой волны девайсов осени 2012 года. Неизвестно, как отреагировали iFixit, узнав, что помимо iPad mini им придётся разбирать ещё Mac mini и 13-дюймовый MacBook Pro с дисплеем Retina. Обрадовались, должно быть. Невозможно не любить свою работу и при этом создавать подобные галереи. Приступим?

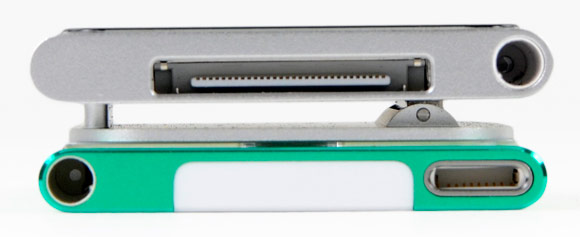

Весьма и весьма наглядное сравнение по толщине с предыдущим nano. Кажется, что корпус новинки чуть тоньше (не смотрите на клипсу), но это может быть небольшим обманом зрения за счёт скошенных углов.

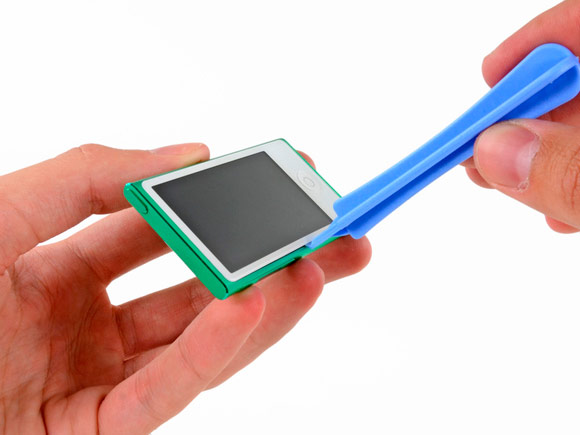

Но — к делу. Белую пластиковую вставку легко подцепить пластиковым же инструментом. iFixit часто пользуются им, поскольку пластик достаточно прочный, чтобы с его помощью можно было что-то отгибать, и — достаточно мягкий, чтобы ничего при этом не поцарапать.

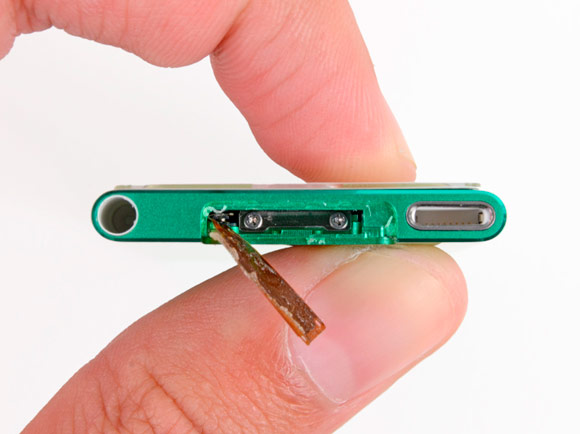

Под вставкой сразу обнаруживается Bluetooth-антенна, а под антенной — два винта с крестовыми шлицами.

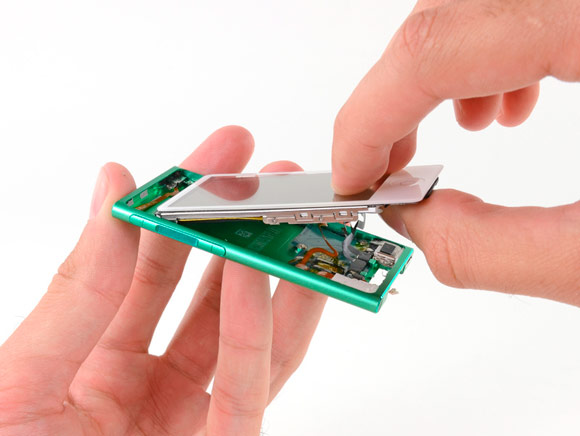

Когда винты откручены, нужно немного «пошевелить» блок дисплея, чтобы высвободить его из пазов. Насколько мы понимаем, блок не приклеен, а держится исключительно на упомянутых винтах.

Если соберётесь разбирать nano самостоятельно, не тяните за блок — рискуете порвать шлейфы. Прежде их нужно отсоединить.

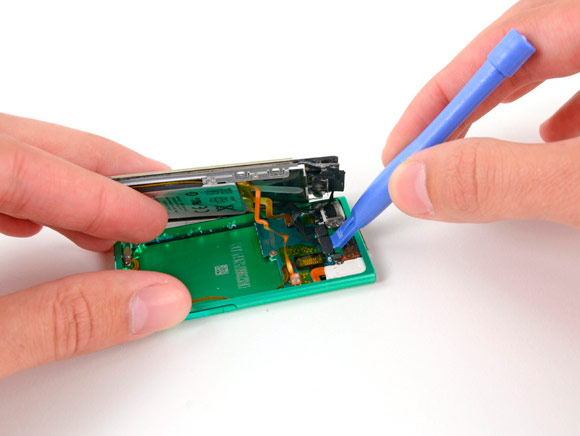

Шлейфы сенсорной панели и самого дисплея отсоединяются…

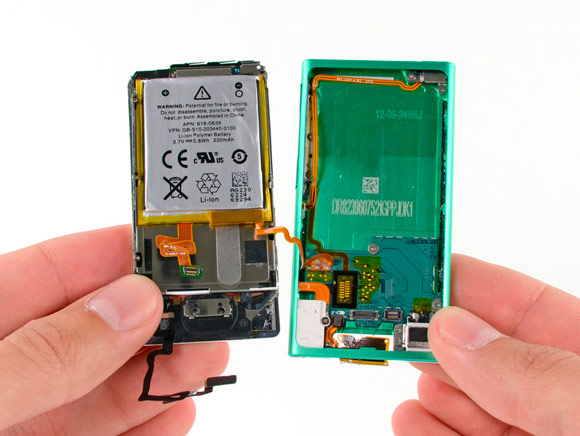

…чего не скажешь про шлейф батареи! Как мы отметили, блок дисплея не приклеен к корпусу — зато к нему самому приклеена батарея, а она, в свою очередь, составляет единое целое с материнской платой. Блеск.

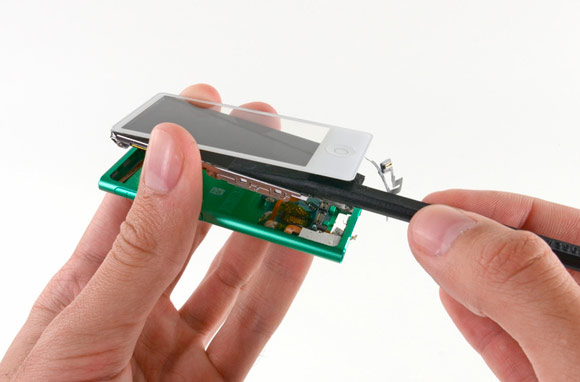

Передняя панель тоже посажена на клей, но его совсем мало, и он не слишком цепкий. Считайте, что перед нами — самая простая деталь для замены.

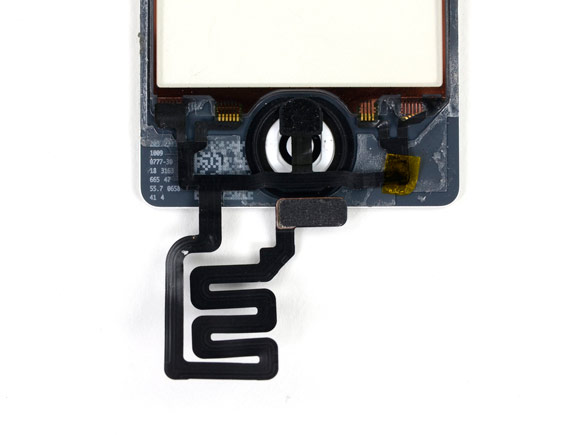

Шлейф от сенсорной панели и кнопки Home показывает направление мыслей Тима Кука.

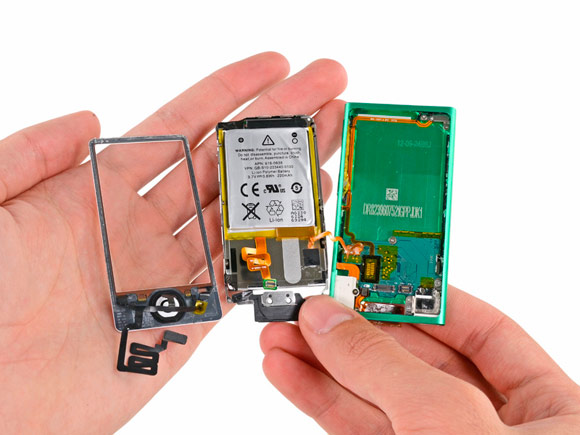

Передняя панель, дисплейный блок, корпус. Полный «фарш».

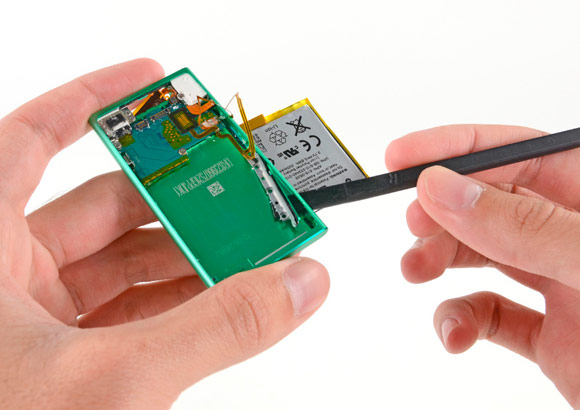

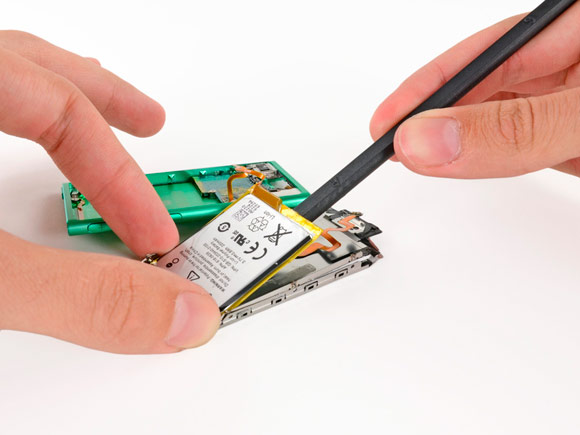

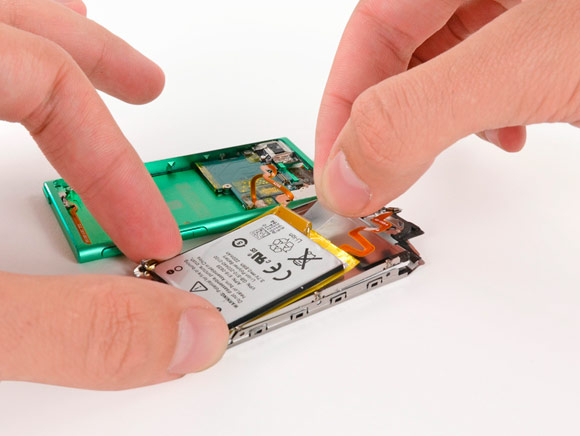

На предыдущей фотографии по центру можно заметить светлый «язычок», чтобы батарею якобы было проще отклеить от дисплейного блока. Не слишком-то он помогает в этом, приходится орудовать металлическим инструментом.

3,7 вольт, 0,8 ватт-час, 220 миллиампер-час — вот такая батарея. Энергетическая характеристика в два с лишним раза превышает таковую у батареи из iPod nano 6-го поколения. Неудивительно, ведь если туда поставить такую же батарею, она не поместится в корпусе.

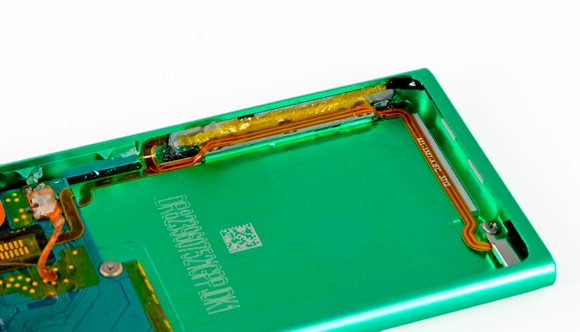

От материнской платы вверх по левой стороне корпуса идёт шлейф. Идёт он сначала к кнопкам управления плеером (их там три, не забывайте), а затем — к кнопке Power. В нескольких местах шлейф закреплён винтами.

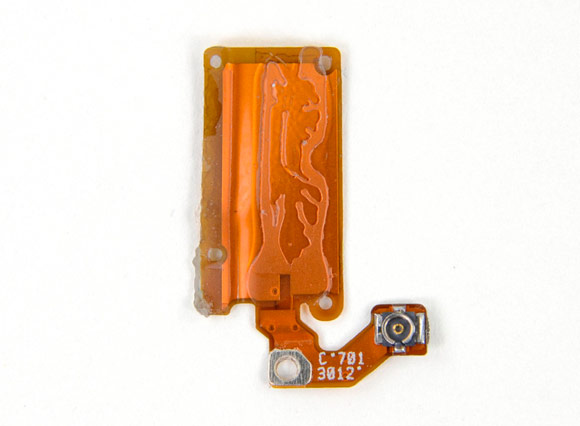

Насколько антенна Bluetooth миниатюрна — настолько же легко её отсоединить.

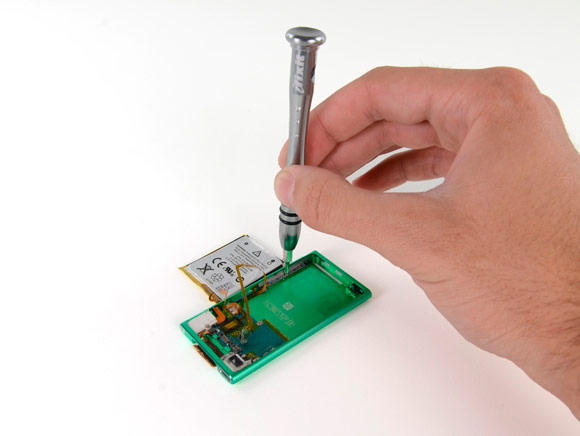

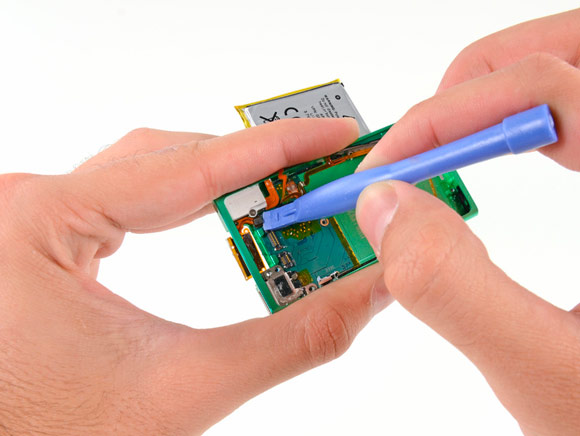

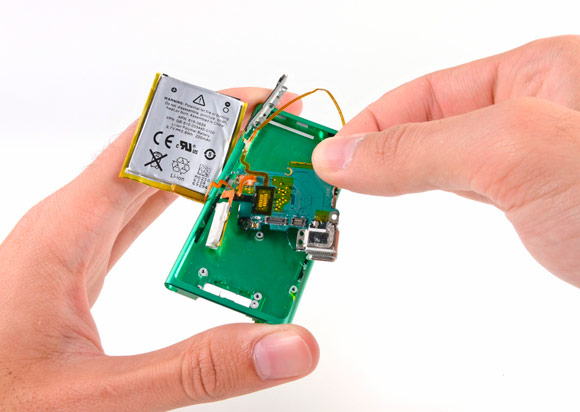

Миллион раз подцепив материнскую плату с разных сторон (и открутив с десяток винтов), вы наконец вынете её из корпуса вместе с разъёмом мини-джек.

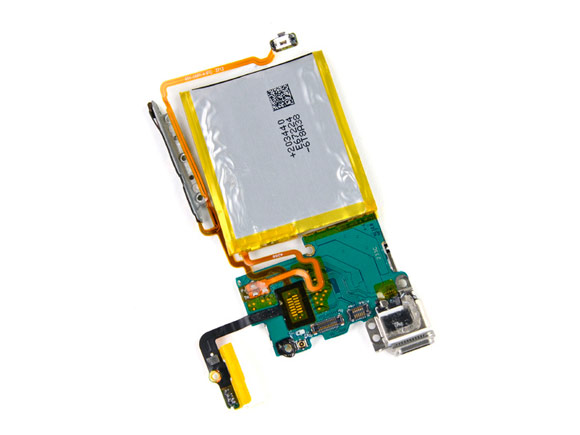

Это всё — единый компонент. Плата, батарея, четыре из пяти клавиш, разъём Lightning и коннектор мини-джека. Ничего из перечисленного нельзя заменить отдельно. Кроме разве что батареи, поскольку контакты её шлейфа по здешним меркам довольно крупные и их (наверное) можно припаять обратно.

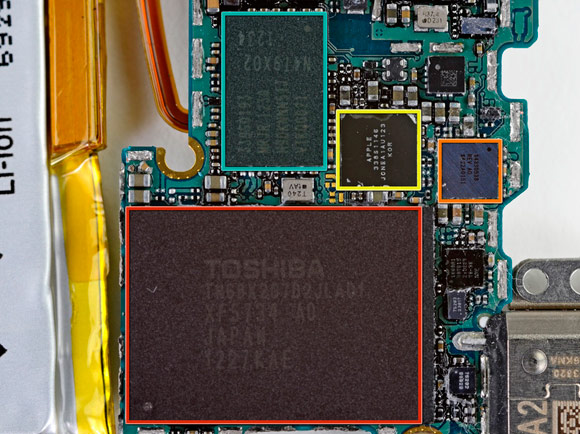

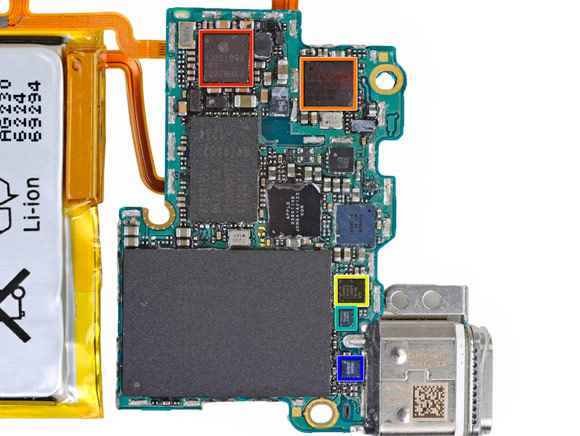

Из всех чипов пока удалось распознать только три.


• Оранжевый — FM- и Bluetooth-чип Broadcom BCM2078KUBG;


• Красный — 16-гигабайтный модуль флеш-памяти Toshiba THGBX2G7D2JLA01;
• Оранжевый — контроллер сенсорной панели, Texas Instruments 343S0538.

С одной стороны, корпус легко открыть, и всюду используются только винты с крестовыми шлицами Philips (наконец-то никаких Pentalobe). С другой — множество компонентов сосредоточены на одной запчасти, которая к тому же приклеена к дисплейному блоку. Ремонтопригодность — 5 баллов из 10, вровень с nano 6-го поколения. А мы уже в предвкушении второй волны устройств…

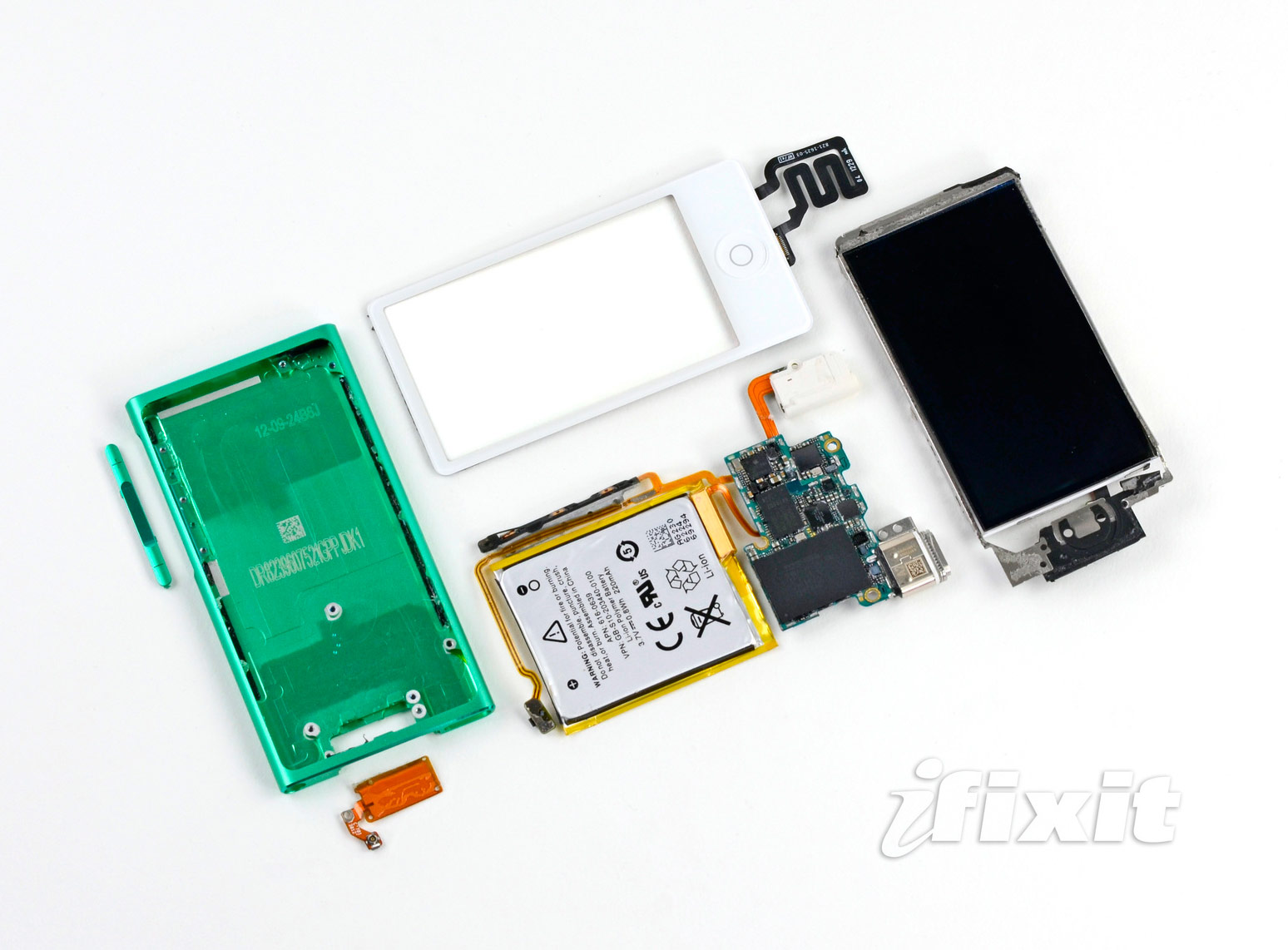

Кликабельно. [ifixit]
