Инструкция: мастерим игровой держатель для iPhone

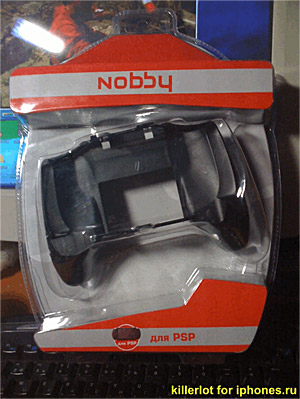

Все началось с того, что я увидел некоторое время назад на сайте новость про то, как некая компания Marware сделала один девайс. Но цена в 50$, мягко говоря, для него показалась завышенной, да и купить у нас нельзя. К тому же iPhone в нем можно было разместить только горизонтально, а мне, например, для игры в Guitar Rock Tour нужно, чтобы аппарат был вертикально. В общем, помечтал и забыл. Но, проходя в очередной раз мимо наших салонов связи, коих в одном месте штук пять-шесть от разных компаний, увидел в витрине одного из них вот такое чудо:

Так как руки у меня не особо кривые, да и ум пытливый, я быстренько прикинул, что как всё в России, после тщательной обработки молотком и напильником эту штуку можно будет приспособить и под iPhone. Да и стоит оно сто рублей с копейками, цена более чем приемлемая! Короче, купил я все это и бегом домой.

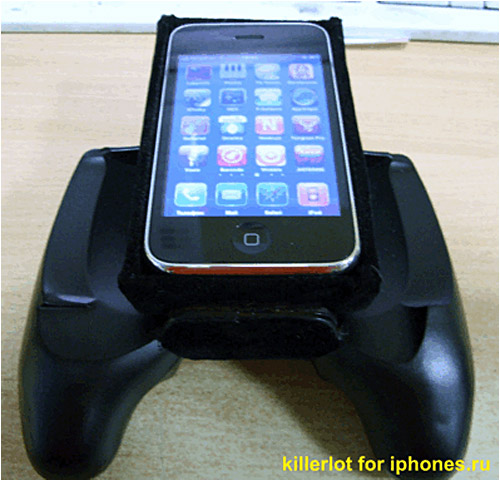

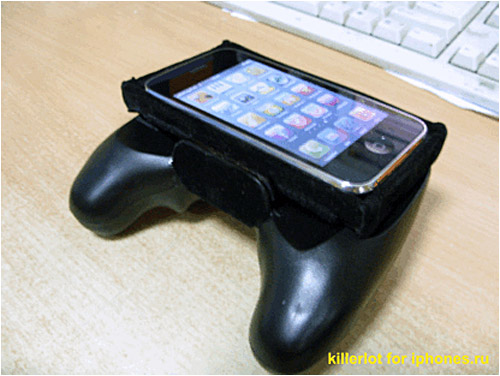

Сначала я покажу, что получилось в результате всех манипуляций:

А теперь перейдем к инструкции, как собрать такой держатель в домашних условиях. Нам понадобятся:

1. Ножовка по металлу.

2. Клей “Контакт-гель” (или ему подобный быстросохнущий) и клей “Момент”.

3. Немного мягкой ткани, можно бархатной или подобной, лента “липучка” (это у которой одна полоска с крючочками, а другая с ворсинками).

4. Небольшой кусок оргстекла толщиной 0.5 см, но у меня такого не нашлось, поэтому пришлось использовать в два раза тоньше, а потом склеивать.

5. Напильник, шкурка помельче для обработки оргстекла, ножницы.

Процесс сборки

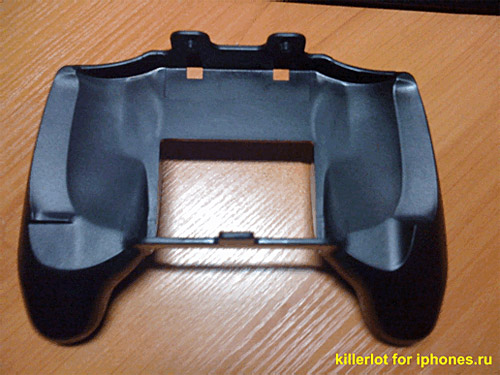

После распаковки видим, что держатель сделан из пластмассы, а значит легко поддается обработке.

***

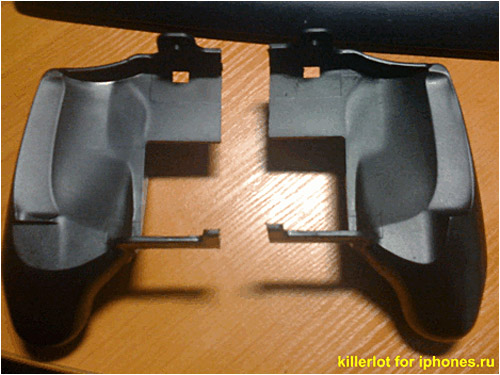

Распиливаем его пополам и получаем это.

***
Отпиливаем ненужные нам куски пластика по линии, указанной пунктиром, также делаем надпилы по бортикам (маленькие линии) до дна.

***

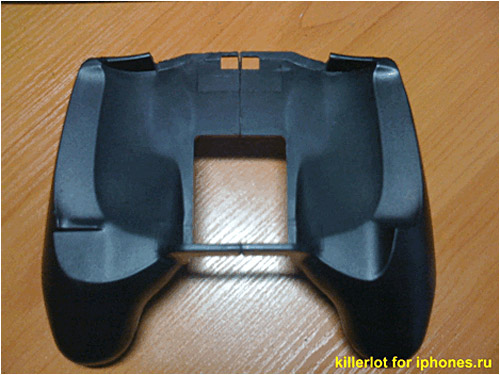

В итоге должно получиться то, что на фотке.

***

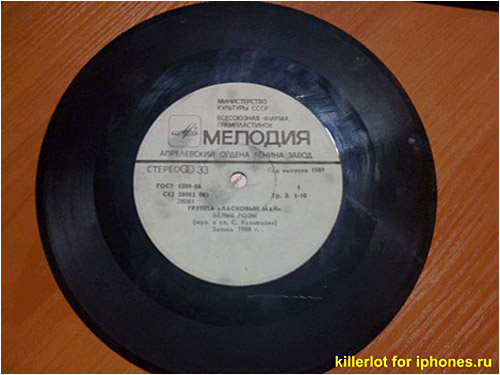

Далее, мне нужен был кусок пластика, достаточно крепкий и тонкий одновременно. Я не нашел ничего лучше, как использовать виниловую пластинку группы “Ласковый май”, хоть какая то польза от нее будет.

***

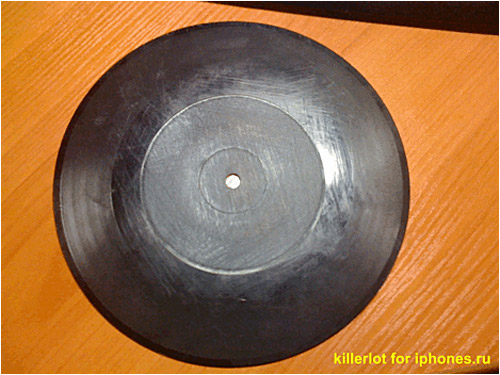

Удаляем шкуркой или металлической щеткой этикетку с обеих сторон и получаем вот это.

***
Затем нам надо выпилить из этой пластинки прямоугольник такого размера, чтобы он поместился между рукоятками снизу.

***

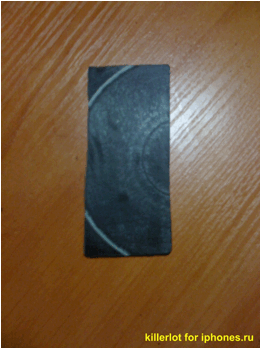

Вот такой кусочек вышел.

***

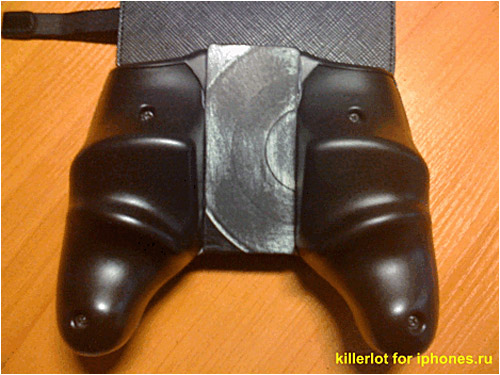

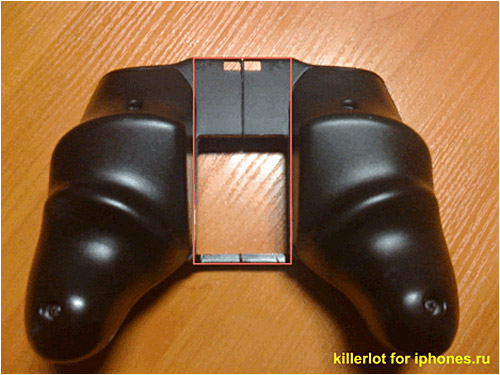

Затем мажем винил “Контактом” и приклеиваем между рукоятками. В итоге получается примерно вот так.

***

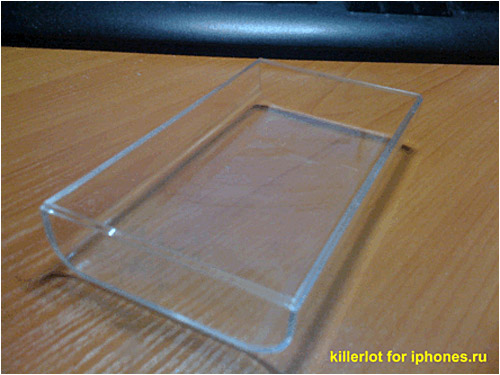

Теперь приступим к изготовлению держателя для iPhone. Можно использовать любой Crystal-case или Clip-case (в разных местах по-разному называется, короче любой самый дешевый поликарбонатный чехол для iPhone). У меня такового под рукой не оказалось поэтому я нашел крышку от коробки, какого то мр3 плеера, которая идеально подходила по размерам.

***

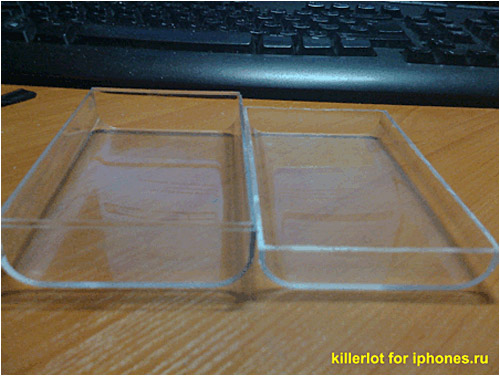

Отпилил лишнее от бортиков и получил вот это. Слева крышка до обработки, справа после.

***

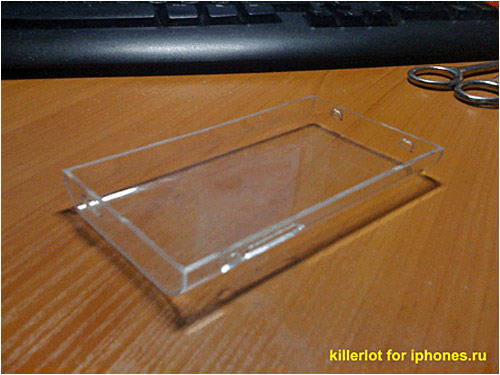

Далее, любым удобным способом делаем отверстия для iPhone, чтобы не зажимало кнопки при вставке аппарата в будущий держатель, а также, чтобы можно было вставить наушники (на фотке отверстия под наушники нет, т.к. я просто забыл его сделать, когда фоткал, потом просверлил) . Отверстие под кабель я делать не стал, такой необходимости нет.

***

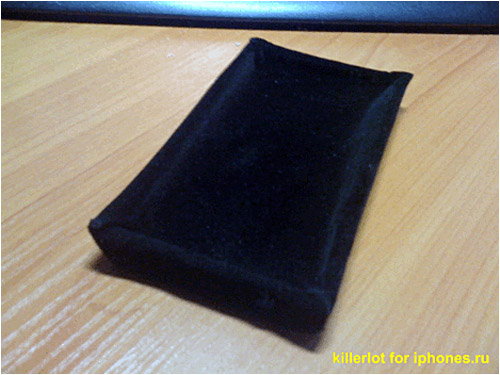

Берем лоскут мягкой ткани и обклеиваем крышку. Я использовал “Момент”: пока он сохнет, можно поправить и подрезать ткань, чтобы не было складок и все было ровно. Когда высохнет, прорезаем отверстие в ткани там, где отверстие для наушников.

***
Переворачиваем все это и приклеиваем тем же “Моментом” ту часть ленты “липучки”, которая с ворсинками ко дну держателя и оставляем сохнуть клей.

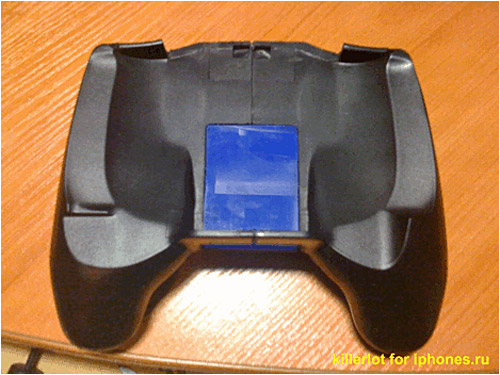

Вернемся к рукоятке. Выпиливаем из оргстекла куски такой формы, чтобы они поместились в пространство указанное красным и такой толщины, чтобы они были где-то на миллиметр ниже уровня плоскости указанной зеленым.

***

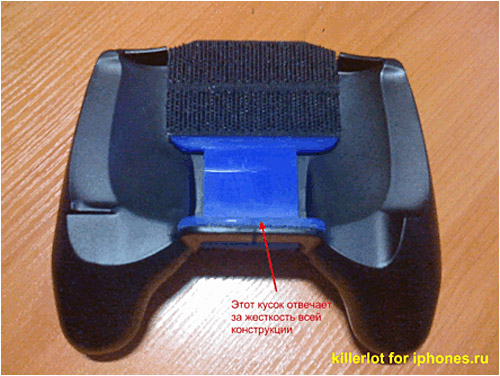

Приклеиваем “Моментом” часть лены “липучки” с крючочками. Также выпиливаем кусочек оргстекла и приклеиваем его снизу для жесткости, как показано на фотке.

***

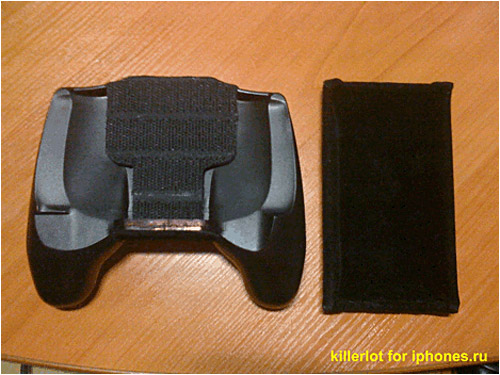

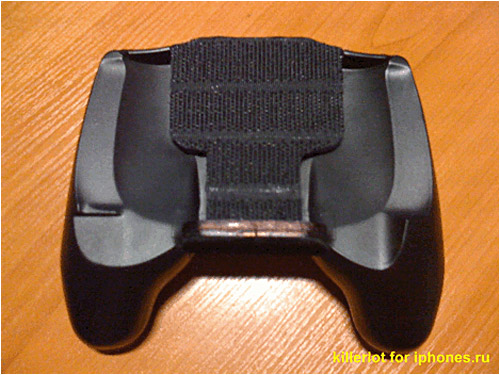

После всех манипуляций получаем такой результат.

***

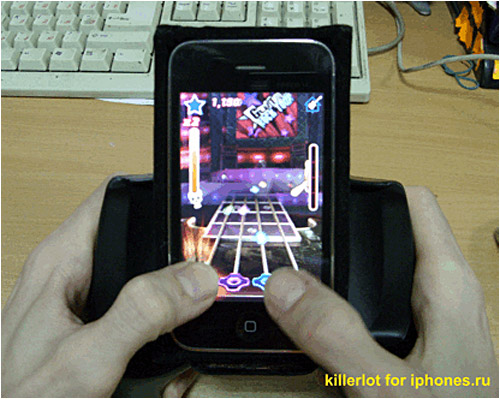

Девайс в руках…

Все, держатель готов к работе. Приятной игры!
