А также не влететь на много денег, если замерзнут трубы.
Ситуация
Есть загородный дом с системой автономного отопления, за которую отвечает электрический, газовый, твердотопливный или комбинированный котел. Зима в разгаре, на улице лютый холод, а в доме все хорошо — подогретая котлом водичка циркулирует по трубам, греет помещения, поддерживает уют. На первый взгляд — идиллия. Но если взглянуть на ситуацию внимательнее, то всплывают нюансы:
- Имеем серьезный перерасход топлива, если поддерживать комфортную температуру в доме, даже когда там никого нет.
- На время своего отсутствия можно выставить через термостат минимально необходимую температуру, чтобы не замерзла вода в системе отопления (допустим, +5°C). Но при посещении дома придется несколько часов его разогревать, что неудобно и некомфортно.
- Можно установить котел с фирменной опцией удаленного контроля по GSM, но за такую фишку придется отдать «последнюю рубаху». Как и в случае с автопромом, производители заламывают очень суровые цены за оригинальные дополнительные опции.
Последний вариант также предпочтителен на случай каких-то экстренных ситуаций, если котел вдруг отключился (пропало электричество, закончилось топливо, авария и т. п.). Уведомление на телефон позволит оперативно решить проблему и избежать замерзания системы отопления, восстановить которую бывает очень и очень дорого. Но, опять-таки, придется вложиться в дорогую опцию.
Есть ли альтернативы? Конечно, причем весьма и весьма бюджетные, но при этом эффективные! По крайней мере, в этом нас заверили специалисты из компании Телеметрика. А для наглядности пригласили на установку фирменного GSM-Термометра, который и решает все описанные выше проблемы.
«Телеметрика» — знакомое слово
Да-да, мы уже писали об этой компании и двух ее интересных продуктах, которые позволяют бюджетно реализовать удаленный контроль за своим жилищем и электроприборами. В частности, речь о GSM-сигнализации ОПЕРА-GSM и GSM-розетке Телеметрика Т4. В совокупности на их основе вполне можно построить недорогую систему «Умного дома» с электронной охраной, температурным контролем в помещениях и функцией моментального оповещения на мобильный телефон о каких-то нештатных ситуациях.
Сегодня же поговорим об относительно бюджетной GSM-системе управления отоплением (по крайней мере, на фоне решений от производителей котлов), называемой GSM-Термометром.

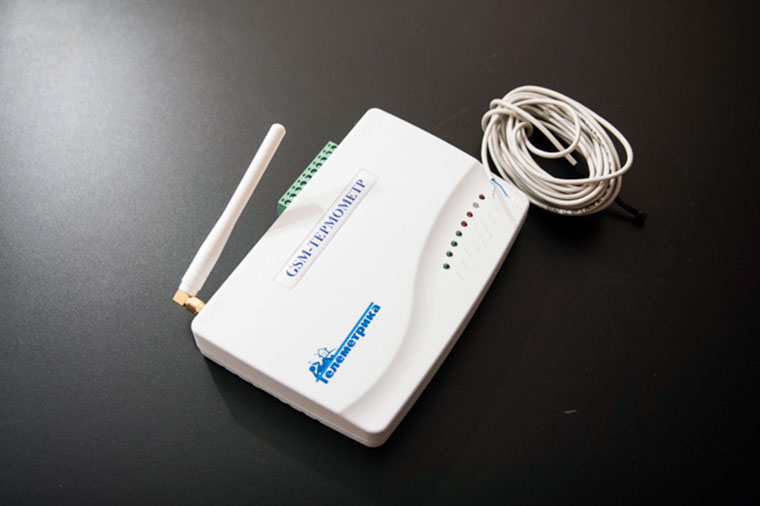

GSM-Термометр в деталях
Управлять бытовыми электронагревательными приборами можно и с помощью недорогой GSM-розетки Телеметрика Т4, но когда речь идет о котлах отопления, такое решение не подойдет. Современные котлы обладают собственными системами интеллектуального контроля и управления, взаимодействовать с которыми необходимо намного более тонко, чем банальное прерывание и восстановление электроснабжения. Для таких целей используется специализированная система управления GSM-Термометр (по сути – GSM термостат), которая способна встраиваться как вместо собственного модуля управления котла, так и работать параллельно с ним. Последний вариант предпочтительнее — он дает возможность создать резервный контур управления.
Что позволяет продвинутая GSM-система управления котлом:
- Контролировать температуру в помещениях и на улице, оповещать пользователей на мобильный телефон об отклонении температуры от нормы. Поддерживается подключение до пяти датчиков температуры.
- Управлять котлом отопления (и другими подключенными устройствами) по заданной пользователем программе.
- Поддерживать заданную температуру и осуществлять терморегулирование.
- Удаленно изменять настройки терморегулирования при помощи мобильного телефона в режиме реального времени.
- Удаленно управлять включением и выключением подключенного оборудования.
- Автоматически формировать и присылать пользователю на мобильный телефон отчеты об измеренных значениях температуры.
- Контролировать наличие напряжения сети 220В.
- Контролировать исправность инженерного оборудования и экстренно оповещать пользователя по СМС о выходе его из строя.

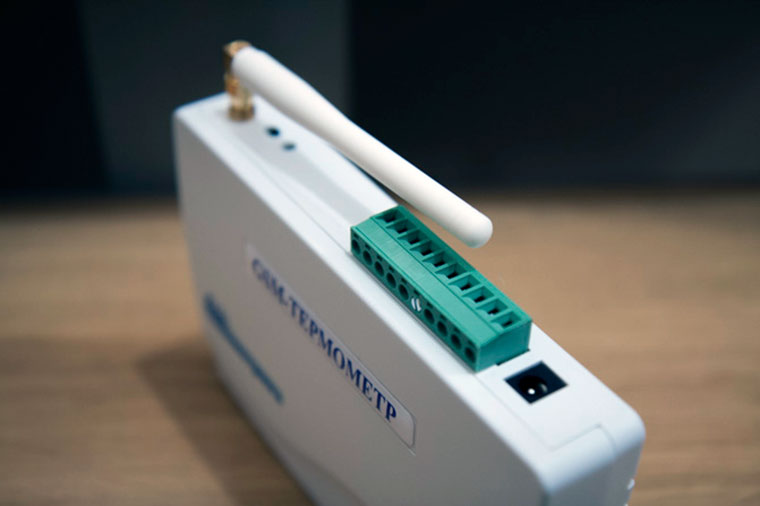

Как видите, немало. Давайте теперь взглянем на характеристики GSM-Термометра:
- Работа в сетях GSM 900/1800.
- Подключение до 5 датчиков температуры.
- Мобильное приложение для IOS и Android.
- Удалённое управление включением и выключением оборудования.
- Контроль наличия напряжения сети 220В.
- Встроенный резервный аккумулятор (до 12 часов работы).
- 4 управляемых выхода, 2 программируемых входа.
- Автоматические и по запросу отчеты по температуре.
- 1 год гарантии.
Фактически данный гаджет умеет все то же, что и сверхдорогие GSM-опции от производителей отопительных котлов. К слову, GSM-Термометр можно подключить практически к любому современному котлу, включая модели от таких известных производителей как Viessmann, Vaillant, CTC, Protherm, Baxi, Ariston, Buderus, Lamborghini и других. Причем все делается очень быстро и аккуратно, в чем мы убедились лично.
Репортажи с установки GSM-Термометра на отопительные котлы

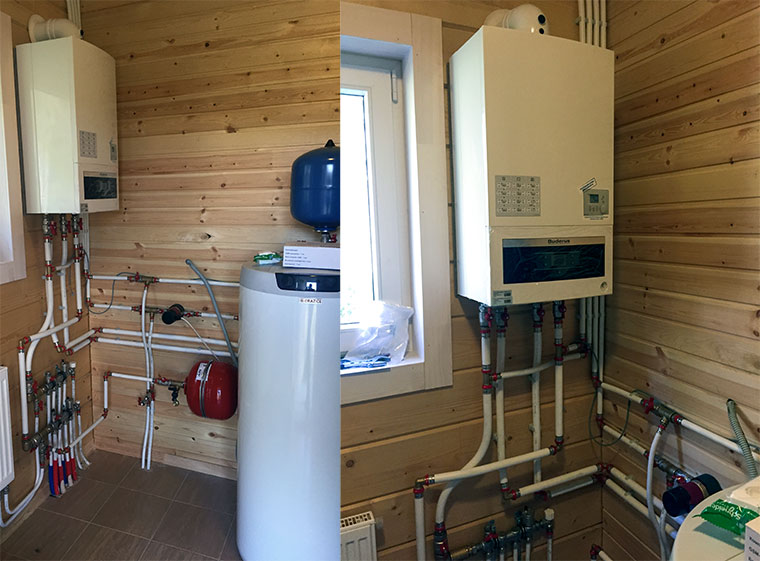

BUDERUS Logamax U072
Хозяин захотел прокачать свой относительно недорогой, но качественный и эффективный немецкий котел, отапливающий загородный дом, а также отвечающий за подогрев воды.
Задача — удаленный контроль отопительной системы и экономия топлива. Это если кратко. По факту же бонусов от GSM-Термометра получится больше. Например, управление температурой в доме с мобильного телефона, измерение уличной температуры, контроль наличия электропитания и дистанционный перевод котла в сниженный режим работы.
Стоит отметить, что монтаж производится «на живую». То есть, настенный котел уже смонтирован, выполнена трубопроводная обвязка и система заполнена теплоносителем (водой). То есть, GSM-термометр можно установить на уже действующую систему без каких-либо сложностей и заморочек, в чем предлагаем убедиться ниже.

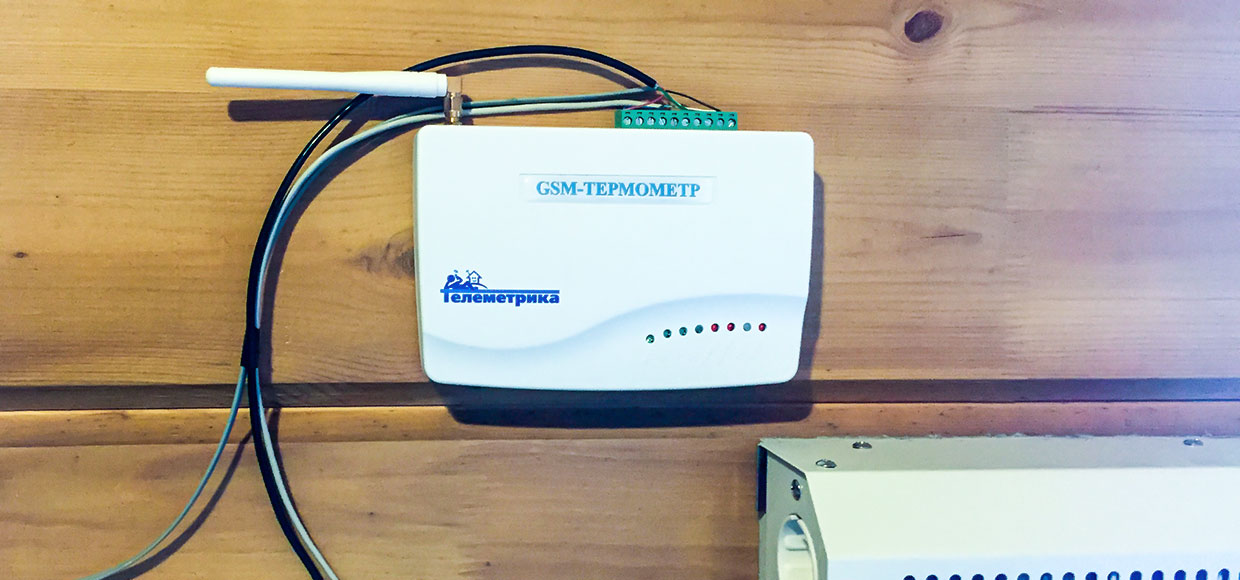

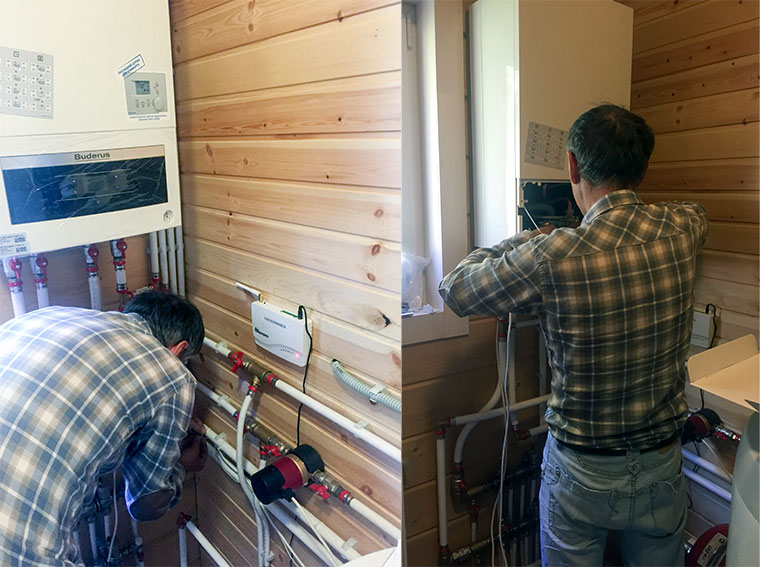

Первым делом монтируется сам GSM-Термометр, что в данном случае удобно сделать на стене. Благо — розетка для питания устройства находится совсем рядом. Затем специалист снял крышку панели управления котла и по схеме подключил как внешний термостат, так и релейный контакт GSM-Термометра.

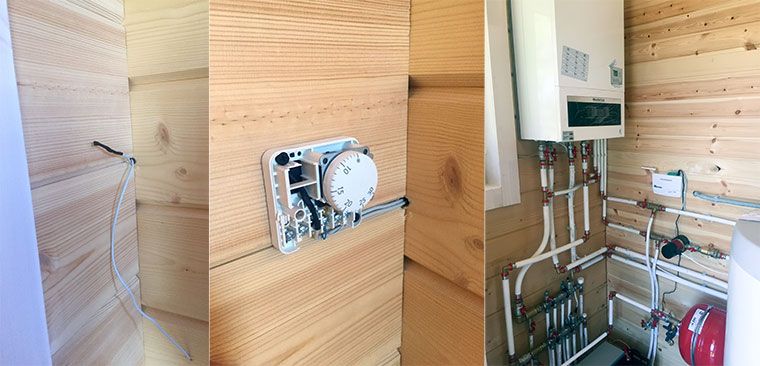

Через отверстие в стене был выведен датчик уличной температуры и подсоединен к GSM-Термометру, а также управляющий кабель для комнатного термостата. Все размещено и подключено — монтаж завершен.

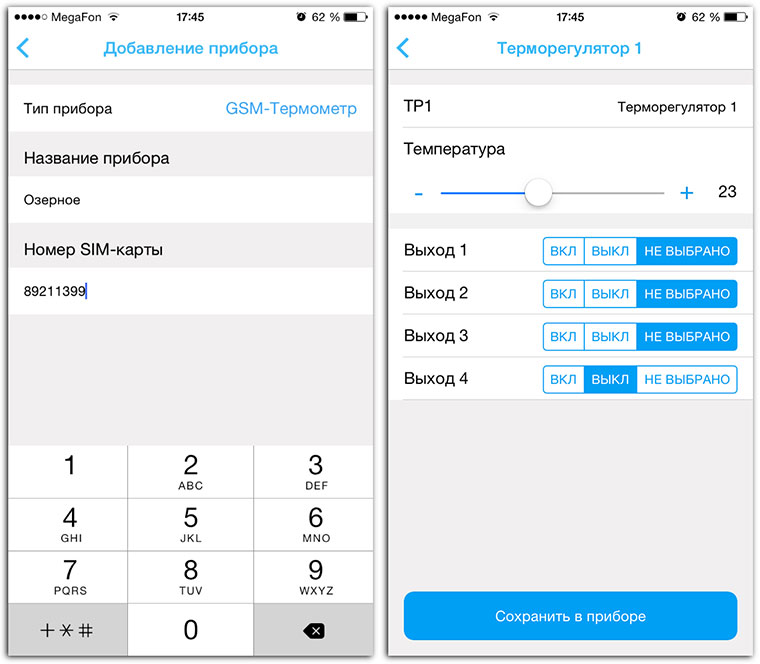

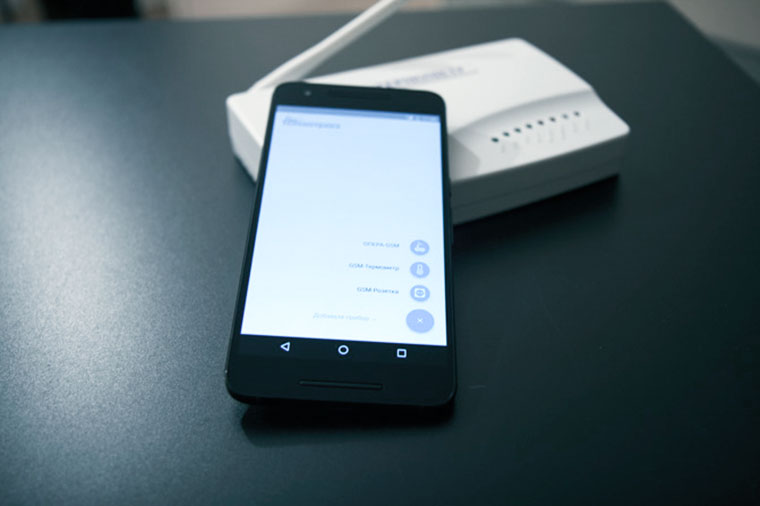

Дело за малым — настроить прибор на автоматический режим поддержания температуры с помощью мобильного приложения ТЕЛЕМЕТРИКА (есть версия для iOS и Android). Предварительно поворотом ручки на комнатном термостате устанавливается значение температуры, которая будет поддерживаться в помещении при отключении GSM-термометра.
Дело сделано!
Buderus Logano G225 с системой управления Logamatic 4211

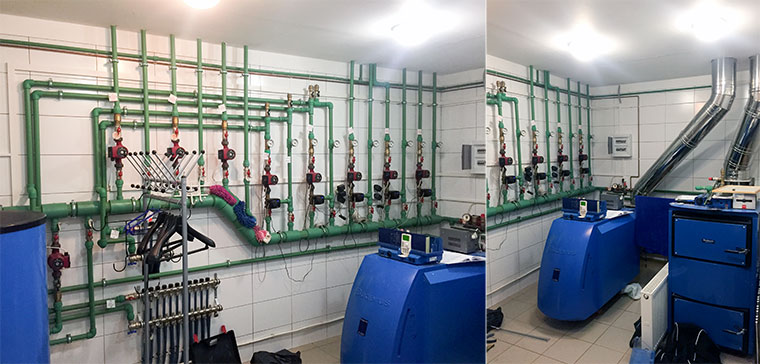

От довольно простой газовой перейдем к более серьезной и дорогой жидкотопливной модели Buderus Logano G225. Помимо системы управления Logamatic 4211 используется котловой модуль ZM 422 и дополнительный твердотопливный котёл. Последний является резервным, и трогать его не будем. Главное, что установке GSM-термометра он никоим образом не помешает.
Задача ровно та же, что и в предыдущем случае — удаленный контроль отопительной системы, дистанционный перевод котла в экономичный режим работы, управление температурой в доме с мобильного телефона, контроль наличия электропитания.
Вся отопительная система смонтирована и исправно функционирует в автоматическом режиме. Проблема лишь в отсутствии возможности регулирования температуры в доме удаленно, что ведет к значительному перерасходу топлива в период отсутствия жильцов.

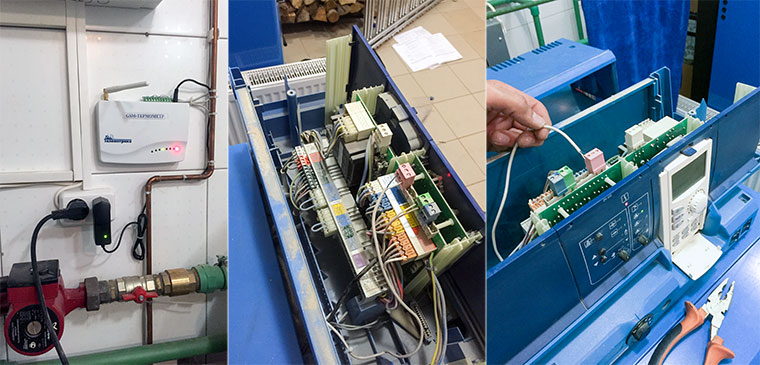

Как и в прошлом случае, первым делом монтируется GSM-термометр, после чего начинается подключение управляющих кабелей к клеммам.
Специалист пытался нам объяснить, что же за техническое шаманство он творит: «К клеммам WF1–3 модуля ZM 442 подключаем нормально замкнутые контакты реле релейного выхода GSM-Термометра. Далее на блоке управления Buderus MEC2 в настройке отопительного контура в сервисном уровне настраиваем контур, как контур c постоянной температурой нагрева. В сервисном меню устанавливаем режим работы WF контакта как 1–3, то есть, включаем внешний запрос переключения в дневной режим…». Но, простым обывателям все это не интересно. Главное — результат, а в данном случае тот факт, что GSM-термометр отлично встраивается даже в столь серьезные отопительные системы.
В конечном итоге специалист настроил систему так, что в штатном режиме отопительный контур будет включаться и отключаться по команде от GSM-Термометра. В случае любой внештатной ситуации, если GSM-Термометр окажется выведен из строя, управление переходит к модулю ZM 442 — это резервный контур.
Монтаж завершен, осталось настроить систему, исходя из требуемой логики. Помимо фирменного приложения можно использовать и SMS-команды.

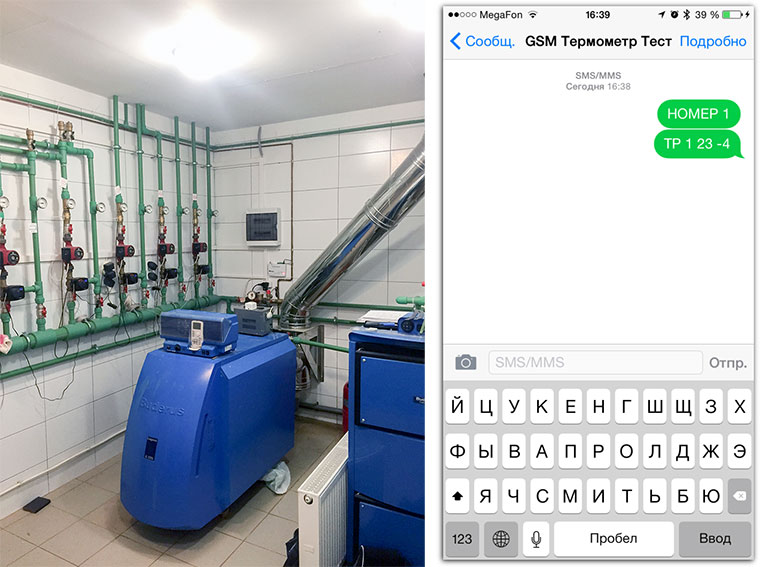

При отсутствии жильцов в доме в будние дни будет установлена температура +7°С, а перед выходными днями, когда планируется посещение дома, настройка терморегулирования будет меняться SMS-командой на +23°С. Первая команда (установка +7°С) выглядит так: «ТР 1 7 –4». Когда нужно раскочегарить систему отопления для поддержания в доме температуры +23°С посылается следующая SMS-команда: «ТР 1 23 –4».
Дешево и сердито
GSM-Термометр обойдется в 9500 руб., плюс оплата работы монтажника, что в любом случае будет в разы дешевле, чем использование специализированных решений от производителей котлов. При этом встроить устройство можно практически в любую систему отопления на базе современных решений.
Кстати, специалисты компании Телеметрика не только продают устройства, но и устанавливают их. Услуга доступна для клиентов из Москвы и МО, а также Санкт-Петербурга и ЛО.
Это сильно расширяет возможности по управлению микроклиматом в доме, позволяет значительно экономить (особенно в загородных домах, куда люди наведываются время от времени), плюс делает систему еще надежнее благодаря использованию двух систем управления (котловой и внешней), подстраховывающих друг друга. Не говоря о постоянном удаленном контроле за состоянием отопительной системы и возможности оперативно решить проблемы в случае их возникновения. Это тоже экономия времени, сил и денег, так как восстановить замерзшую систему отопления — та еще задачка.
