Как починить порванный кабель MagSafe своими руками

С 2016 года Apple не выпускает макбуки с некогда революционным портом MagSafe. Как говорится, ушла эпоха. А вместе с ней и проблемы вечно ломающегося кабеля в области блока питания и штекера.

К решению этого вопроса я подходил очень долго. До тех пор, пока моя прошка просто отказалась заряжаться.

Подключаю кабель, а MacBook Pro не реагирует. Заряд не идет и все. После 10-15 попыток подключения и отключения все-таки удается начать зарядку, но так быть не должно.


Вот к чему приводит засорение магнитного порта. Пожалуй, было бы странным, если бы зарядник работал как надо.

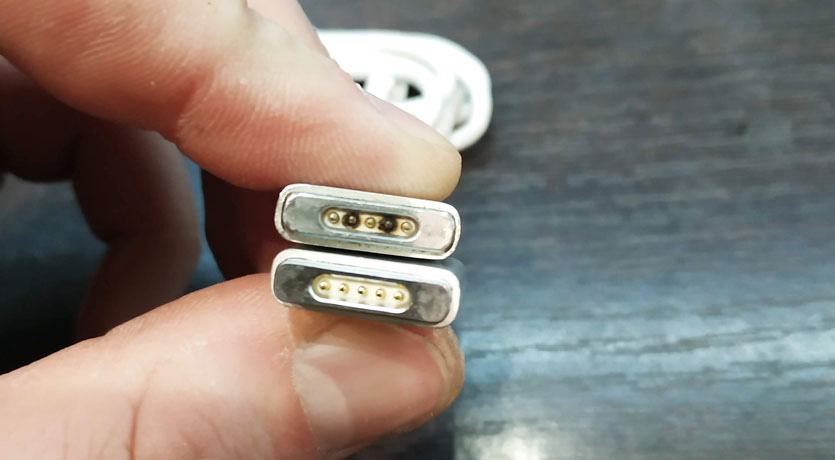

Детальный осмотр показал, что плюсовые контакты штекера MagSafe 2 попросту обуглились и немного просели вглубь. То есть они банально не достают до контактной группы порта в ноутбуке.

Прочистка, снятие окислов и пригоревшего налета проблему не решают. Стало ясно, что без кардинального вмешательства тут не обойтись. После изучения цен на оригинальные блоки питания для MacBook Pro 2018, а именно MagSafe 2 85 ВТ, отдавать 6 890 руб. как-то не хотелось.

Руки вроде бы растут из правильного места, сервисные центры я откровенно не люблю, поэтому пришел к самостоятельному ремонту. А именно — смене кабеля питания MagSafe 2 вместе со штекером.

Примечание: Да-да, это рубрика «Колхоз» или «я у мамы инженер». Подручными инструментами делаем самостоятельный ремонт. Кто любит сервисы и верит в качество предоставляемых услуг — нет проблем. Это ваш выбор.

700 руб. на решение вопроса

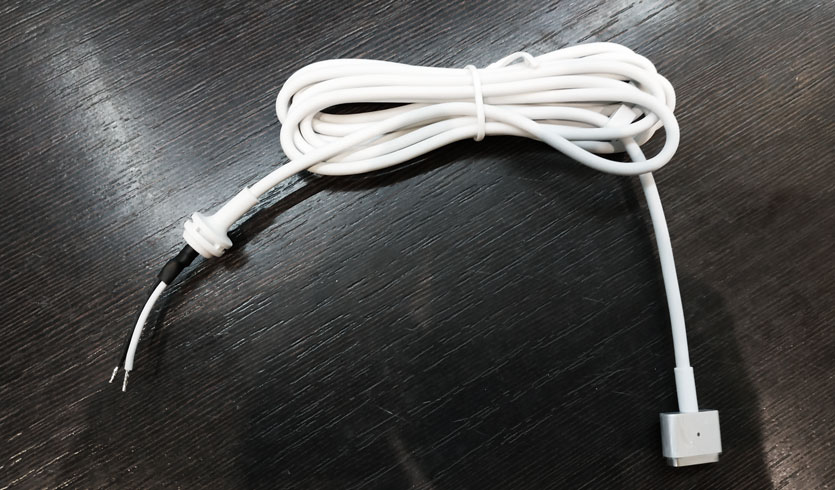

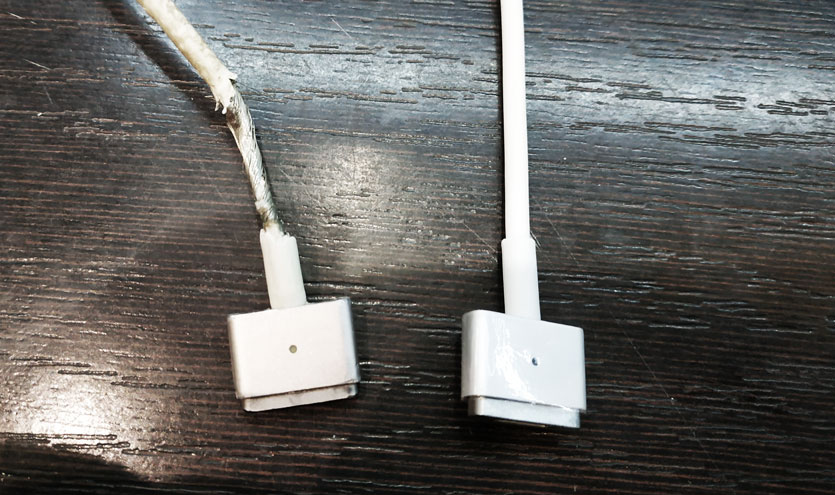

Достойная замена потрепанному кабелю MagSafe 2.

Примерно полгода назад мой коллега Николай Грицаенко рассказывал о подобном ремонте адаптера питания. Но товарищ Николая как раз-таки столкнулся с халатностью сервисного центра. В результате, его блок питания словил короткое замыкание и сгорел.

К счастью, никто не пострадал. А об ошибке сервиса, который осуществлял ремонт, я расскажу ниже. Ее можно было избежать, но недобросовестные ремонтники часто не заморачиваются с качеством предоставляемых услуг. Показали клиенту — работает? Ну и славно.


С этим нельзя больше ходить.

Решение было принято: делаем сами. На MagSafe кабеле экономить не стал — взял подороже, перетрогав в руках сразу несколько вариантов.

Ощущения от увиденных образцов такие:

низкосортная подделка — хлипкий кабель в какой-то пластиковой изоляции с, внимание, пластиковым штекером. Не берите такое ни в коем случае. Стоит около 220 – 300 руб.

середнячок — внешне похож на оригинальный, вот только выходящая пара проводов питания уж слишком хлипкая. Количество жил в кабеле непозволительно мало. Такая прелесть, постоянно пропуская мощность в 85 Вт, очень быстро умрет. Стоит около 400 –500 руб.

близкий к оригиналу — идентичен оригинальному кабелю MagSafe. Единственное «но» – на концах подключения к плате блока питания нет уплотнительных клемм. Но этот вопрос решаем. Стоимость около 700 – 850 руб.

Выбрав последний вариант, я приступил к изучению вопроса вскрытия оригинального блока питания.

Как открыть оригинальный блок питания MacBook Pro

Именно эта процедура продолжительное время останавливала меня от ремонта блока питания. Раскрыть оригинальный блок питания MacBook Pro — это задача, которая требует и усидчивости, и хладнокровия.

Китайские подделки открываются за минуту. С оригиналом пришлось повозиться минут 20.

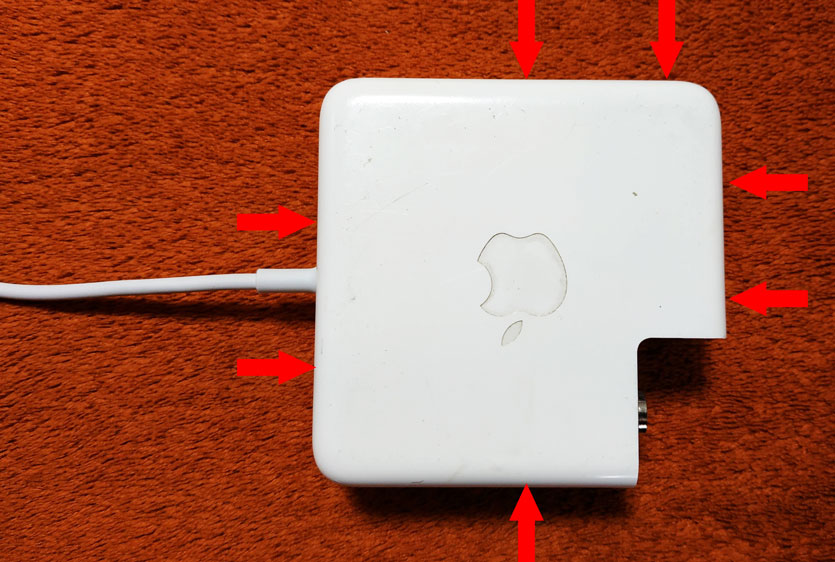

Главное требование при разборке — никуда не спешить. Миллиметр за миллиметром раскрывая блок питания вы гарантируете его сохранность. Пошагово же разборка выглядит примерно так.

1. Вооружитесь бытовым феном. Строительный брать не стоит, поскольку расплавите блок питания до того, как разберете. Хорошенько прогрейте область стыка двух половинок блока питания по всему периметру.

2. Возьмите плоскогубцы и две уплотнительные резинки, кусочки ткани или чего-либо еще. Они пригодятся, чтобы избежать повреждения корпуса блока питания.

3. Раскройте клипсы намотки кабеля. Вставьте плоскогубцы и осторожно потяните в стороны. Раздастся характерный щелчок. Одна из клипс выпадет. Повторите такую же процедуру с другой стороны.

4. Постоянно прогревая место стыка (прогрели – раскрыли), раскрывайте блок питания. На отдельных участках понадобится старая банковская карточка или кусок тонкого пластика, который можно использовать в качестве распорки. Если есть шпатели из набора для ремонта смартфонов — вообще прекрасно.

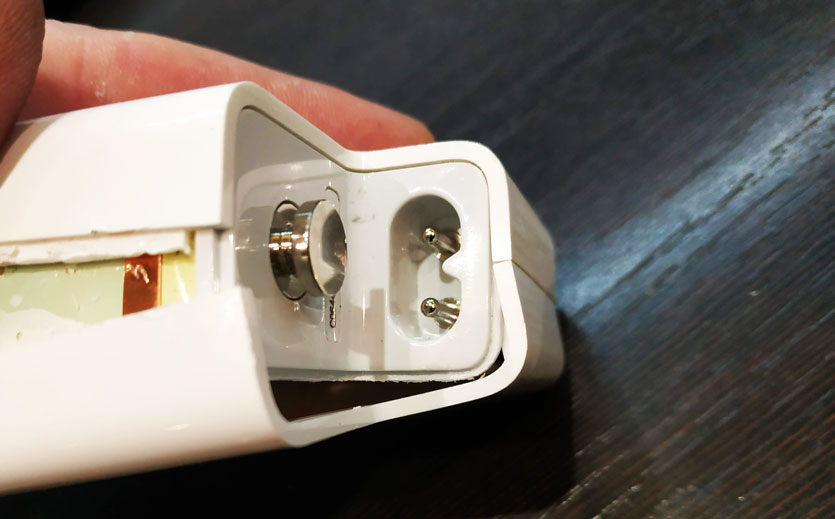

Обязательно раскройте замок в этом месте перед тем, как полностью раскроете корпус блока питания.

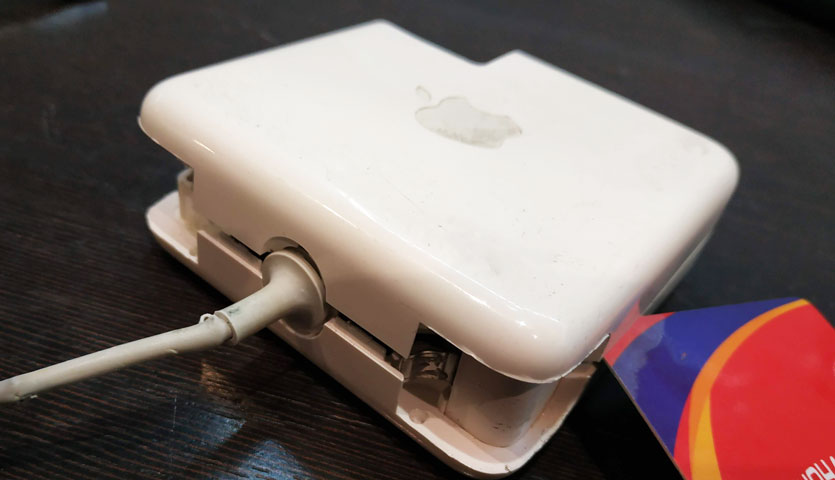

5. Когда блок питания будет раскрыт с трех сторон, он будет удерживаться на четвертой. Не пытайтесь открывать его дальше. Предварительно нужно отщелкнуть замки в месте подключения кабеля питания от розетки.

Только после этого можно полностью раскрывать блок питания.

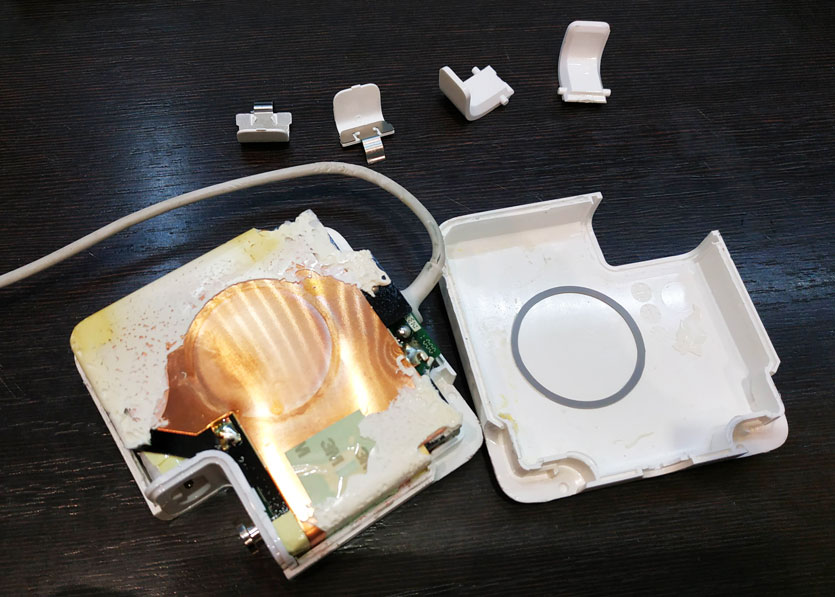

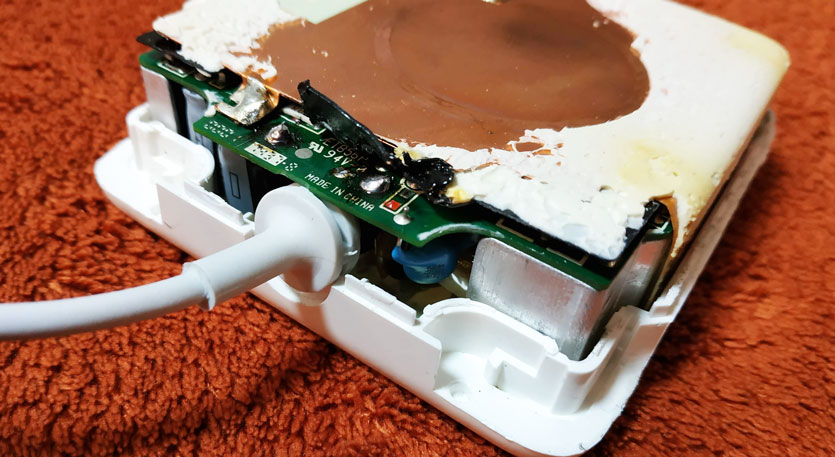

Внутри нас ждет вот такая грустная картина. Застывший и измученный временем компаунд. Нужен он для того, чтобы блок питания при закрытии корпуса не болтался из стороны в сторону. Эстетически выглядит ужасно, но нам на это смотреть один раз, поэтому ничего не сдираем и не снимаем.

Замена провода MagSafe


Самое страшное — вскрытие, позади.

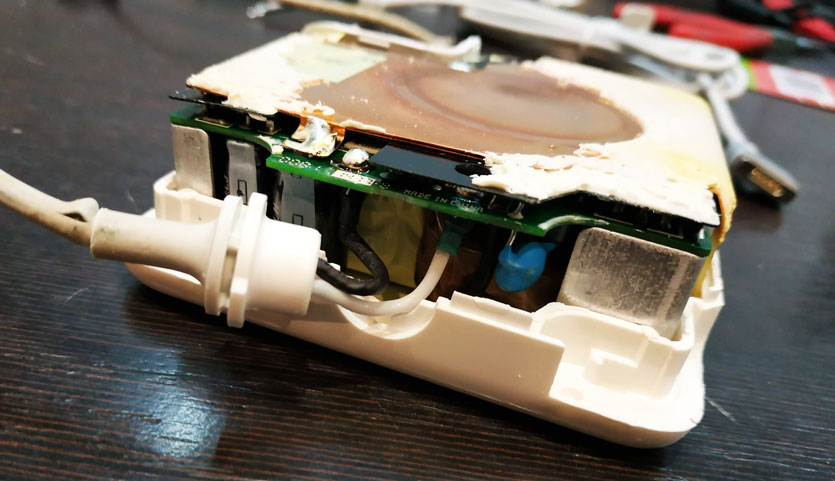

Теперь самое интересное — перепайка провода. На плате гордая надпись "Made in China". И китайцы не пожалели припоя. Два огромных шарика, которые очень долго не поддавались плавке. Но в итоге паяльник победил.

Важный момент. Выпаять старый разъем непросто. Уплотнительные клеммы вставлены очень хорошо, поэтому будет не лишним, если у вас под рукой найдется оловоотсос. Стоит этот удобный аксессуар паяльщика 100 – 150 руб., но при замене кабеля питания он очень пригодится.

Увы, в сервисных центрах нередко ленятся отпаивать старые кабель. Его просто срезают, а сверху припаивают провода от нового. Так делать категорически нельзя.

По этому шнуру проходит ток в 5-6А, кабель греется. До короткого замыкания рукой подать, что и произошло с блоком питания товарища моего коллеги в истории, которую я упомянул выше.

Вытаскивать плату с пассивными медными радиаторами из второй половинки корпуса нецелесообразно. Перепаять кабель питания можно и без этого.

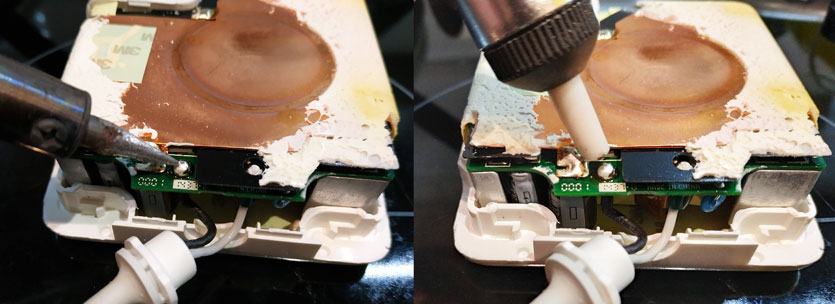

Убираем старый припой. Сборщики явно не пожалели олова.

Осторожно выпаиваем старые провода, запоминаем полярность: черный и белый.

Теперь припаиваем провода от нового кабеля MagSafe.

Оловоотсосом мы удалили лишнее олово и теперь можем спокойно вставить кабель в образовавшиеся отверстия на плате. Предварительно лучше обжать концы кабеля клеммой-наконечником. Если под рукой таких нет, можно уплотнить место пайки кусочком медного провода сечением 1,2 – 1,5 мм.


Новый шнур MagSafe 2 на месте!

Главное при пайке не экономьте на припое. Оба контакта должны быть надежно припаяны. Кончики провода после припаивания осторожно откусываем.

Все, новый кабель на месте. Можно приступать к сборке.

Собираем блок питания MagSafe


На фото отмечены места, куда следует добавить по одной каплей суперклея.

Пожалуй, самый приятный момент во всем ремонте.

Если вы не применяли варварской силы при разборке блока питания, обе половинки идеально сядут на место. По периметру достаточно капнуть несколько капель клея и соединить две половинки.


Стяжки обеспечат достаточный прижим для склеивания корпуса.

Для того, чтобы все надежно держалось в дальнейшем, не лишним будет использовать стяжки, зафиксировав блок в положении крест на крест на несколько дней.

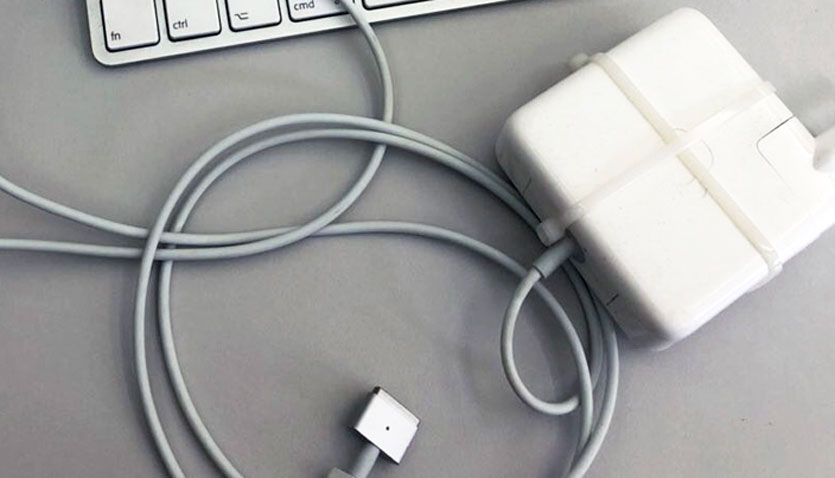

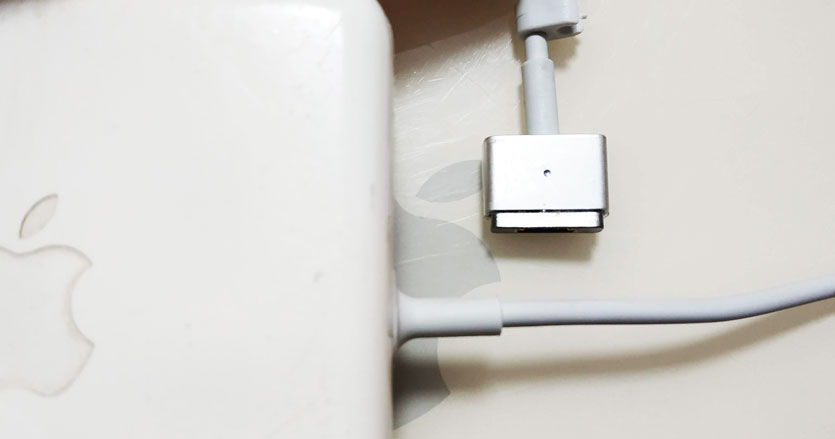

То, ради чего все и затевалось.

Потом стяжки можно удалить и теперь у вас в руках оригинальный блок питания с кабелем MagSafe в идеальном состоянии.

Главные выводы:

1. Оригинальные блоки питания MagSafe и MagSafe 2 поддаются самостоятельной разборке. Главное — никуда не спешить и хорошо прогревать области стыка феном.

2. Замена кабеля MagSafe и MagSafe 2 решает проблему плохого контакта штекера и порта ноутбука.

3. Разобрать штекер MagSafe без повреждения невозможно. Собрать его обратно не выйдет. Поэтому единственно верный выход — менять полностью весь кабель.

4. Во время пайки обязательно хорошо залудить контакты провода MagSafe, и не жалеть припоя. Желательно усилить место спайки клеммами.
