Как включить китайский штекер в нашу розетку. Полезный хардкор

Артём Суровцев avatar | 37
FavoriteLoading В закладки

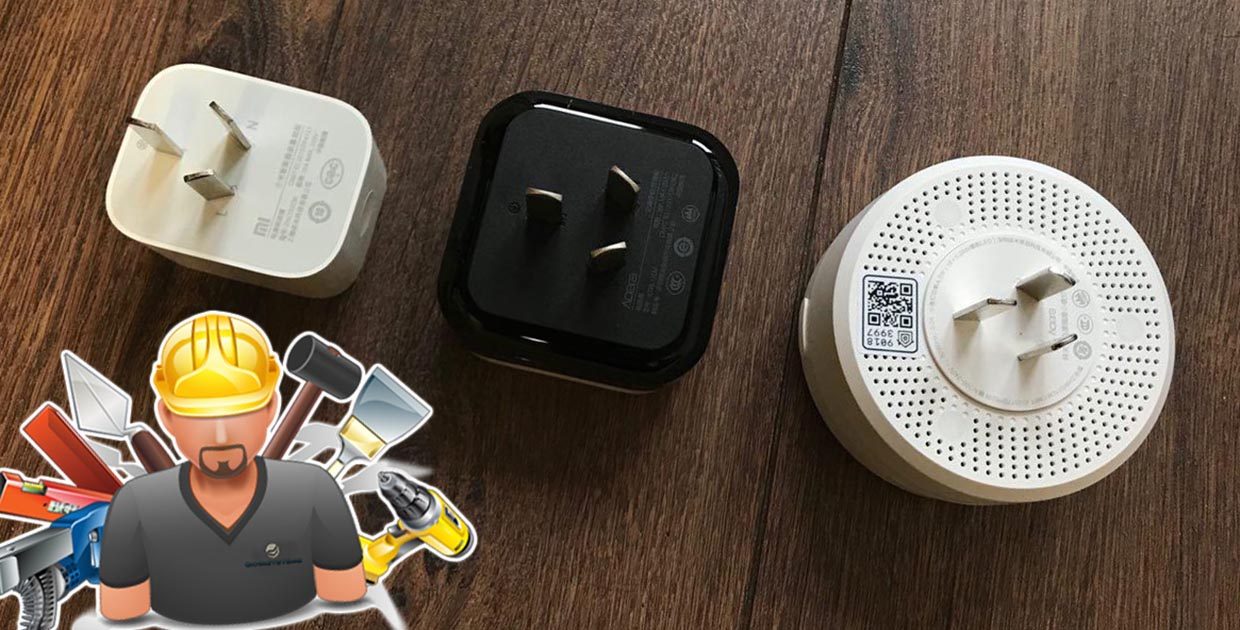

Как включить китайский штекер в нашу розетку. Полезный хардкор

Мы уже привыкли заказывать разные гаджеты и штуки на AliExpress.

Увы, многие из них поставляются с китайской вилкой. Проблема частично решается при помощи переходников.

На устройствах с кабелем для подключения (удлинители, очистители воздуха, обогреватели и т.п.) можно элементарно заменить китайскую вилку на европейскую, а вот девайсы с вилкой в самом корпусе так легко не переделаешь.

Мы нашли способ самостоятельно приспособить гаджеты из Поднебесной под отечественные розетки.

Чем отличаются розетки в России и Китае

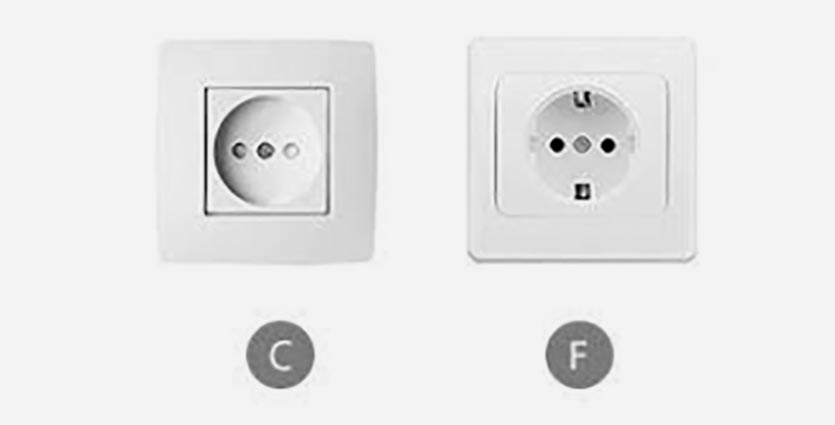

В России распространены два немного разных типа розеток.

Тип C – европейская розетка с двумя круглыми параллельными контактами без третьего контакта заземления. Одни из самых распространенных розеток в Европе.

Тип F – второй по популярности европейский стандарт. Круглые параллельные контакты совпадают с типом С, но при этом используются два металлических зажима с двух сторон вилки для заземления.

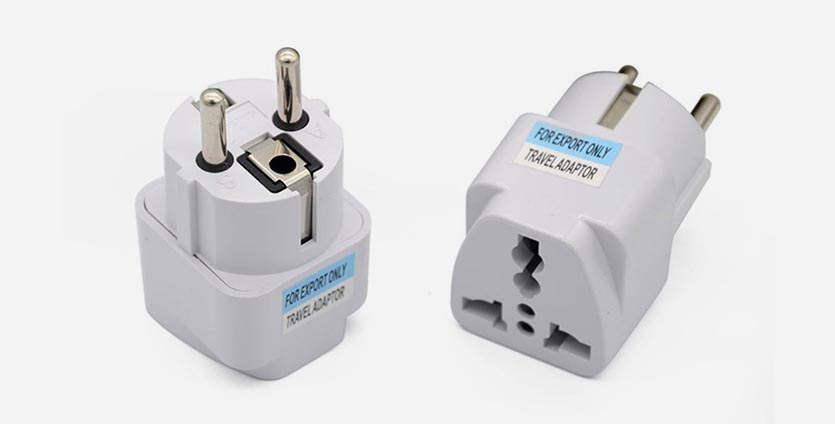

Полезный переходник для подключения китайских устройств в европейские розетки

Именно такие розетки мы устанавливаем чаще всего. Помимо наличия возможности заземлить розетку (этого практически никто не делает) такой тип подключения отличается глубиной вилки.

Вилку типа F можно запросто подключить к розетке типа С, но не наоборот.


Бесполезный переходник для подключения китайских устройств в европейские розетки

Китайцы к своим гаджетам, отправляемым в Европу, чаще всего кладут переходники именно для типа С, которые банально не достают по глубине при подключении в розетки типа F.

В Китае используется два типа вилок/розеток. И они никак с нашими не совместимы.

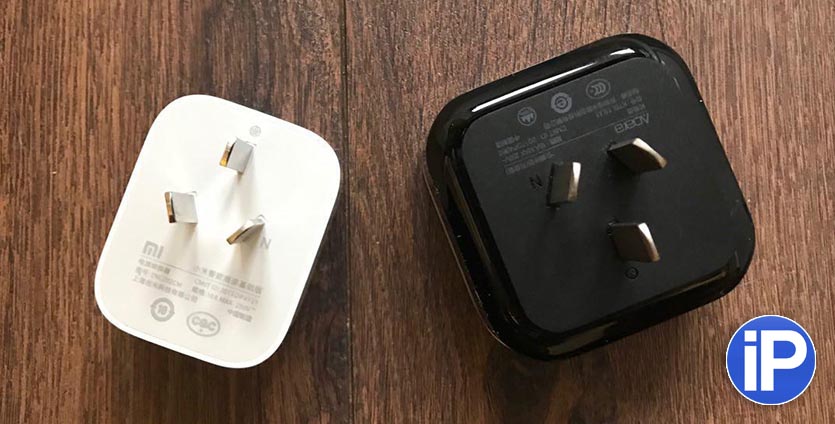

Умные гаджеты Xiaomi: слева вилка типа I на 10А, справа вилка типа I на 16А

Самый распространенный — тип I с парой плоских контактов, которые располагаются под углом друг к другу и отдельным контактом для заземления. В простых зарядках и устройствах слабой мощности заземляющего контакта может не быть.

Второй тип тоже относят к типу I, но он рассчитан на более мощные устройства (16А и 250В).

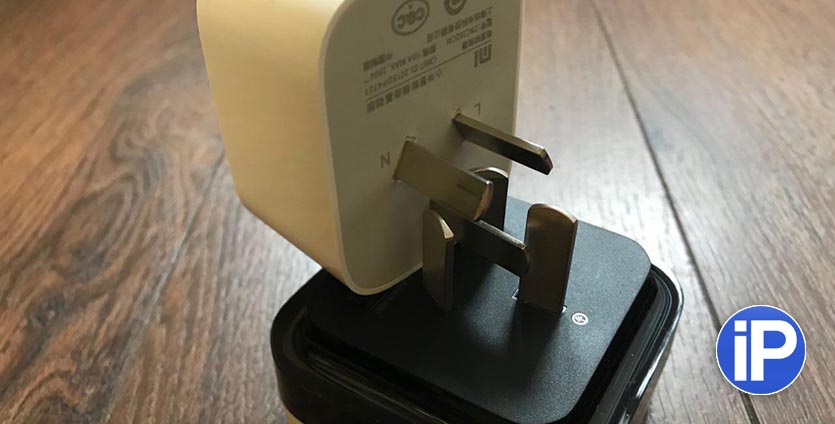

Контакты таких розеток расположены немного шире и на большем расстоянии друг от друга. Штыри на вилках более массивные и на несколько миллиметров больше обычных.

Так, вилку на 16А невозможно использовать с розеткой на 10А, в то же время вилка 10А помещается в 16А розетку.

Вот и получается, что даже в Китае есть два подтипа вилок/розеток. А комплектные переходники, которые заботливо кладут в коробку продавцы, подходят лишь для розеток типа С и вилок типа I на 10А.

В большинстве случае такой переходник не помещается в розетку, а купленный на замену глубокий для розеток типа F сильно увеличивает габариты устройства, делая невозможным установку, например, за шкафом или другой мебелью.

Что понадобится для подключения китайской вилки

Проще всего переделывать родную китайскую вилку в типичный для нас тип F. Вот, что для этого нужно:

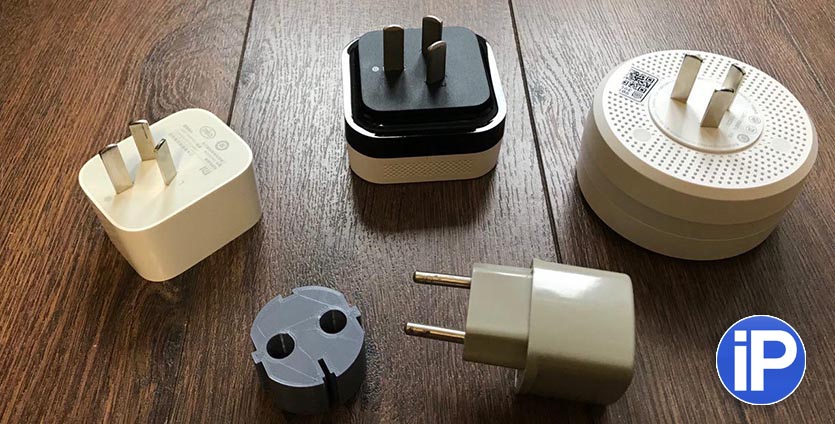

  • Китайский гаджет с родной вилкой
  • Разборной переходник для европейской розетки (подойдет любой, который подарили на Ali или из местного магазина)
  • Специальная заготовка
  • Паяльник и термопистолет

Как переделать китайскую вилку

Сложнее всего будет раздобыть специальную заготовку для переделки. Её необходимо распечатать на 3D-принтере. Это не займет много времени и потребует минимум материалов.

Если собственным печатающим устройством вы еще не обзавелись, то просмотрите местные доски объявлений. В каждом городе есть энтузиасты, которые печатают модели на заказ по более-менее приемлемым ценам.

За один переходник могут запросить вплоть до 100 руб., если заказать несколько, то цена снизится до 40-60 руб. за штуку. Заказывайте побольше, лишними не будут.

1. Для начала нужно подготовить гаджет.

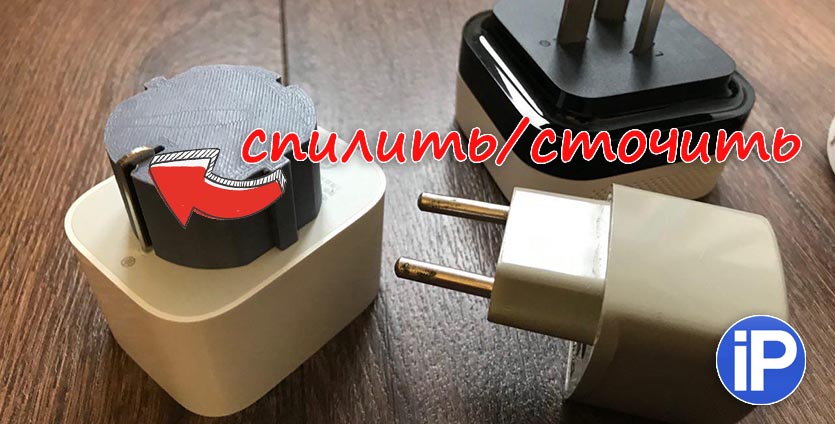

На родной китайской вилке придется сточить или спилить 5 мм от заземляющего контакта, чтобы он стал вровень или короче двух других контактов.

2. Контакты для подключения следует хорошенько зачистить и облудить.

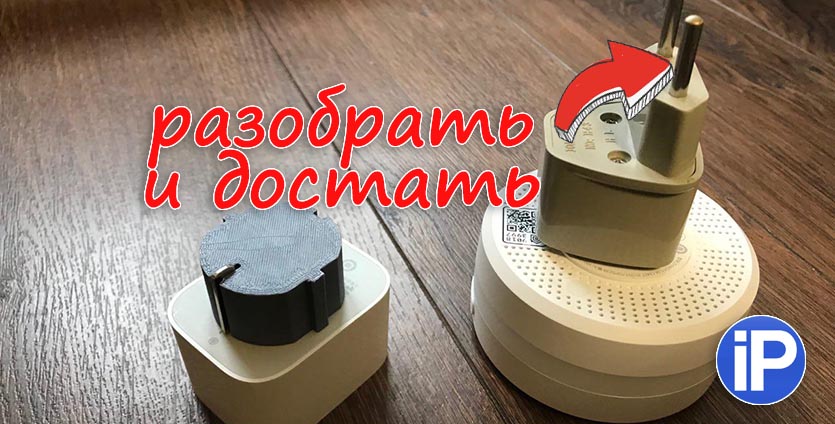

3. Теперь разбираем переходник, из которого нам понадобятся лишь штырьки вилки.

4. Для лучшего контакта круглую основу штырьков в месте спаивания лучше сточить.

5. Примеряем распечатанный переходник к гаджету и размечаем необходимое место спайки, чтобы штырьки находились на уровне обычной вилки.

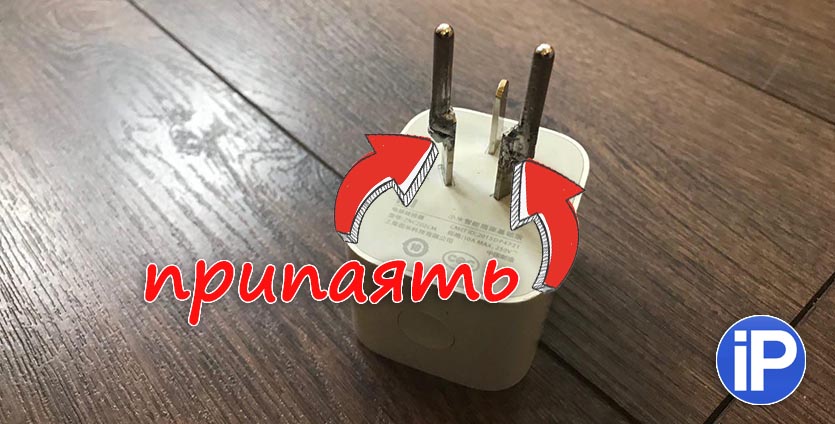

6. Припаиваем штырьки к контактам устройства и убеждаемся, что они подходят к розетке.

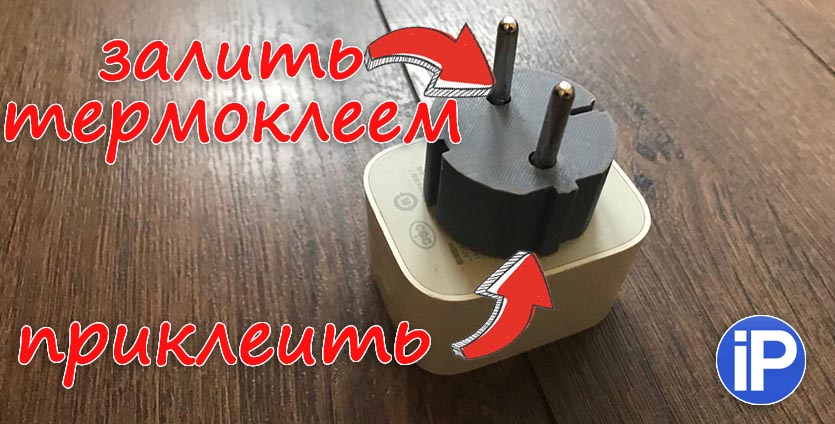

7. Устанавливаем распечатанную заготовку на корпус, а пустоты вокруг контактов заполняем термоклеем.

Как видите, работы максимум на 30-40 минут, а в результате мы получаем полностью готовый переходник для работы с российскими розетками.

Он не будет торчать из стены и постоянно вываливаться, как типичный «покупной».

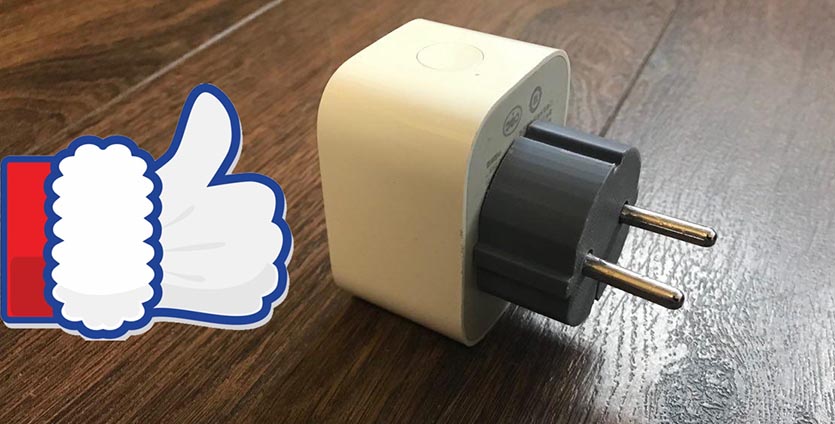

Итоговый результат

Извините, но у нас всё работает без напильника. Yota 💙

Аналогичным образом можно переделать китайские зарядки и блоки питания без контакта заземления. Для этого используйте вот такую 3D-модель.

Говорите, танцы с бубном? Купить и терпеть переходник проще? Конечно.

Но какое в этом удовольствие? 😉
