11-дюймовый MacBook Air: что внутри?

Не изменяя своим принципам, зарубежный ресурс iFixit в числе первых наложил свои руки на очередную новинку от Apple. В качестве пациента была избрана 11-дюймовая модель. Ведь 13-дюймовый Air все мы уже видели на презентации. Разницу между ними нашли не только в размере элементов, но и в их количестве и компоновке.

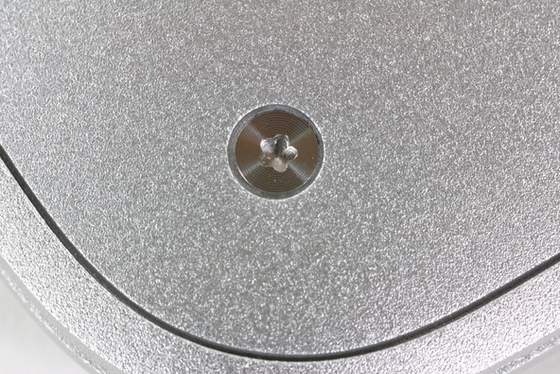

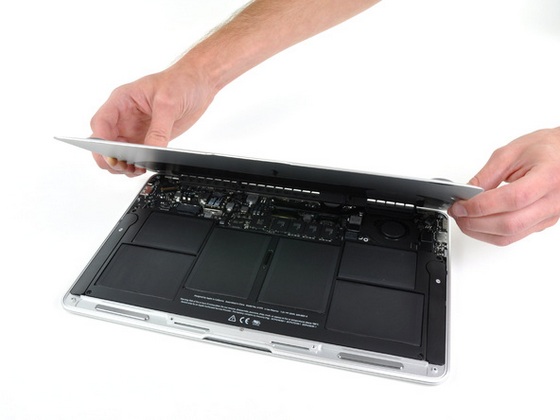

Открыть «малыша» — задача не из лёгких. Даже редакции iFixit, готовой ко всему, пришлось поискать нужный инструмент, чтобы выкрутить винты с звездообразными щлицами Torx. В Apple совсем не хотят, чтобы неподкованные владельцы Air открывали ноутбук почём зря.


Усилия Apple оказались бесполезны

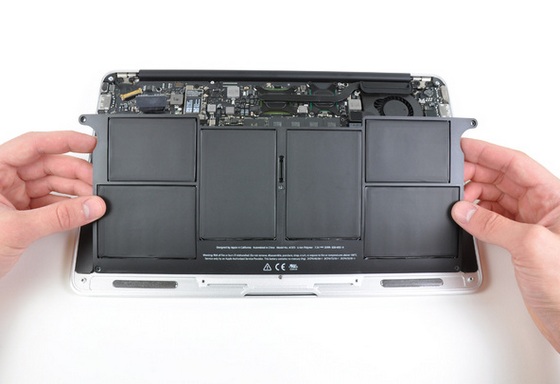

Первой «сдаётся» батарея. В этой модели она разделена не на четыре, а на шесть секций. Для чего — одним купертиновцам известно. Общая мощность — 35 ватт.

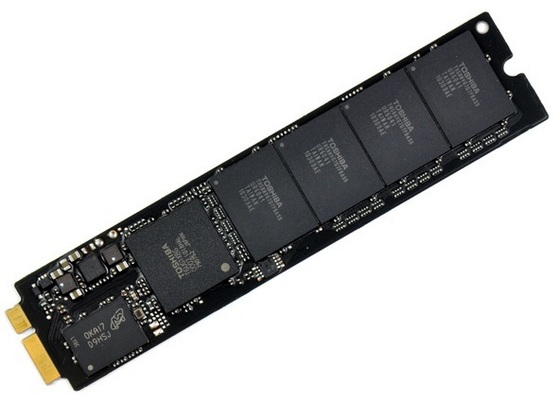

Следующей из корпуса извлекается флеш-память с контроллером от Toshiba. Найти такую в продаже еще полгода будет практически невозможно (и речь — о США), так что на самостоятельный «апгрейд» даже не надейтесь.

В подопытной модели по паспорту установлено 64 ГБ памяти. Не оперативной, естественно. На плате это выглядит как четыре чипа по 16 ГБ плюс чип контроллера. Весит всё это 10 грамм. Для сравнения: винчестер в прошлых Air весил в четыре с половиной раза больше. Целых 45 грамм, да-да.

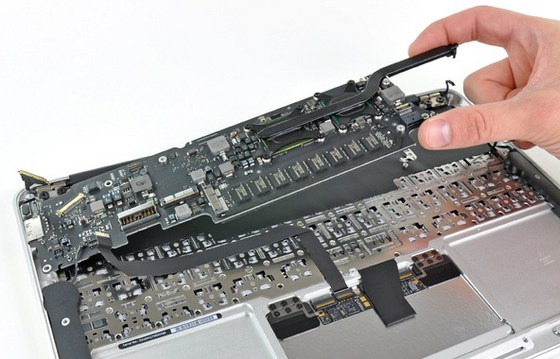

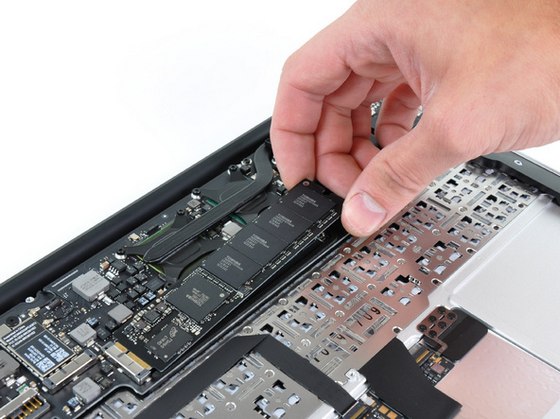

Наблюдаем любопытный момент: под только что снятой платой «спрятана» RAM, то бишь оперативная память. Вторая особенность новой компоновки налицо: в 13-дюймовой модели «зерна от плевел» разделили приличным расстоянием (см. фото).

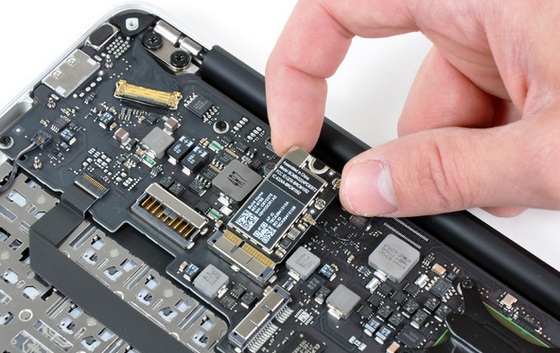

Пока оставим материнскую плату в покое. Ниже — чип Broadcom, отвечающий за Wi-Fi и Bluetooth. Перекочевал технически из MacBook Pro, но претерпел изменения в размере:

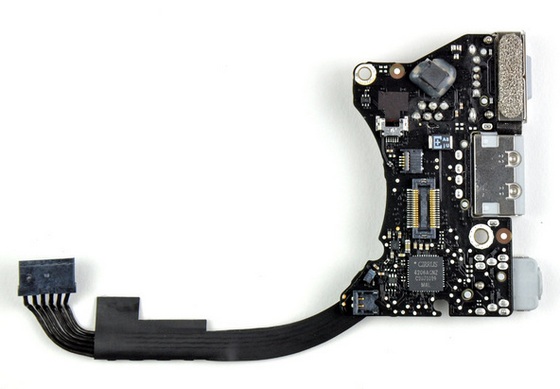

А это — левое крыло истребителя Air. Порт MagSafe (зарядка), USB и гнездо для наушников. Задание для всех: найти аудиочип на этой плате.
*: подсчитайте, сколько капусты может собрать Creative, десять лет продавая этот чип под разным названием.

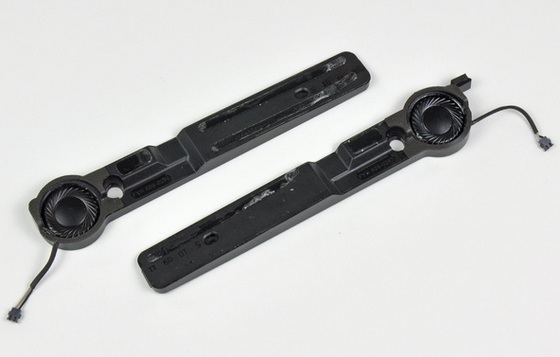

В прошлый «воздух» Apple ставили на удивление неплохой динамик. Тут их уже два. Оба имеют футуристичный, но обманчивый вид, ибо три четверти из них — пластиковый крепёж.

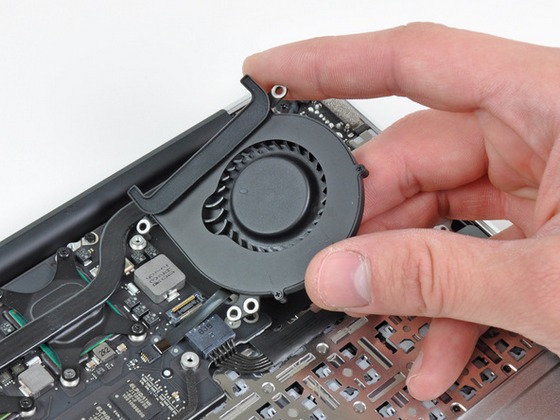

Теперь вернёмся к материнской плате. Животрепещущий вопрос всех, кто собирается пересесть с прошлого Air на новый: будет ли он снова жарить яичницу во всех смыслах? Попробуем сделать выводы на глаз. Кулер:

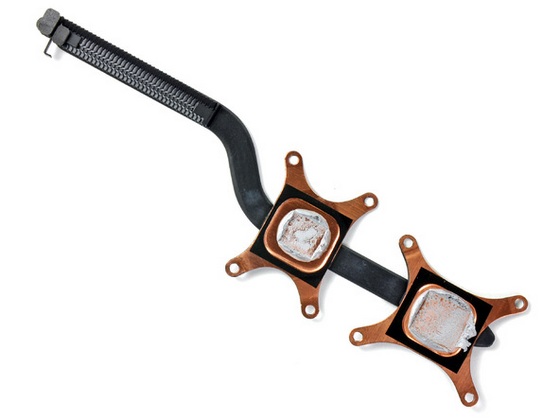

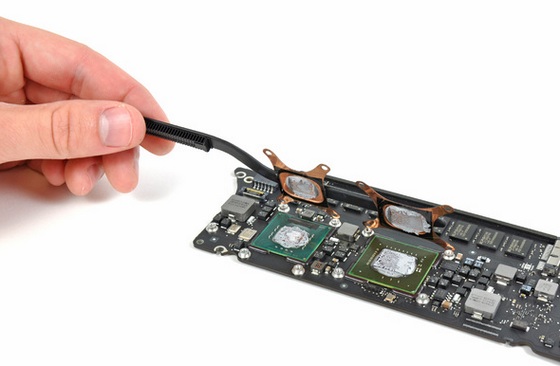

… и вот это, похожее на радиатор:

iFixit иронизируют:

Должно быть, Core 2 Duo 1,4 ГГц — очень холодный процессор.

Видеочип GeForce 320M, должно быть, тоже.

Пока что новым Air владеют единицы. Поэтому в ближайшие недели не стоит ожидать страшных историй о потере репродуктивной функции у мужской половины пользователей. Впрочем, не стоит раньше времени ёрничать, вдруг и правда придётся докупать плиту.

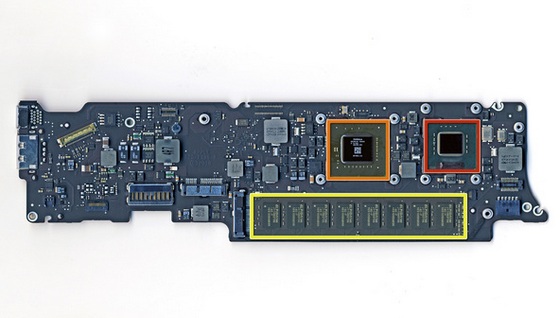

На вкусный конец — «мама»:

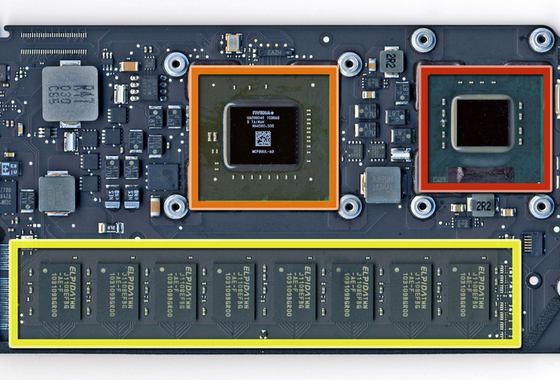

Красный — процессор, оранжевый — видео, желтый — RAM

Чтобы заменить оперативную память, требуется паяльщик 80 уровня, эпический паяльник и сами чипы соответственного объема, которых нет. Учитывая летний релиз OS X Lion, есть смысл доплатить 100 долларов (опять-таки, расценки США) ради дополнительных 2 ГБ RAM.

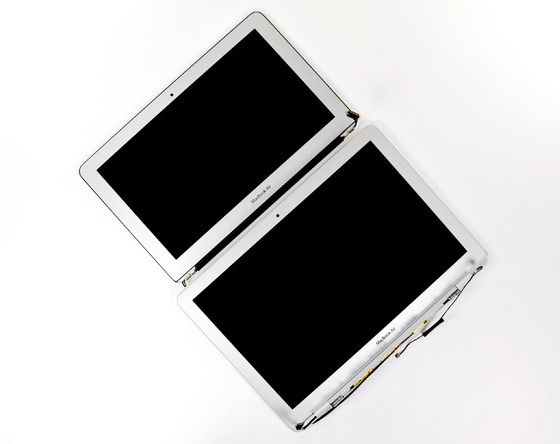

Далее редакция iFixit совсем заскучала и деликатно открутила дисплей, на чём и завершила истязания ноутбука.


Внизу — Air прошлого поколения (13′)

Вот и всё. Такой он, новый мини-Air. Ваши впечатления, господа. [iFixit]
