Как узнать состояние аккумулятора iPhone, не разбирая его

После скандала с замедлением iPhone при износе аккумуляторов, Apple сложно доверять. Большинство способов определить износ, а значит, потребовать замену АКБ — программные. Кто знает, может быть и здесь что-то подкрутили?

Как обычно определяют износ аккумулятора iPhone?

Программы сторонних разработчиков из Apple Store вряд ли могут стать точным диагностическим средством. Они работают от начального уровня заряда в аккумуляторе, определяя с помощью встроенных датчиков смартфона напряжение на батарее. Оно пересчитывается в емкость. А вот она уже сопоставляется с табличными данными о модели iPhone.

Но датчикам нужна откалиброванная батарея. Скажете, их давно не нужно калибровать? Да, не нужно. Но это не значит, что данные в системе не могут отличаться от истинных. Скорее даже так — они точно отличаются от реальных.

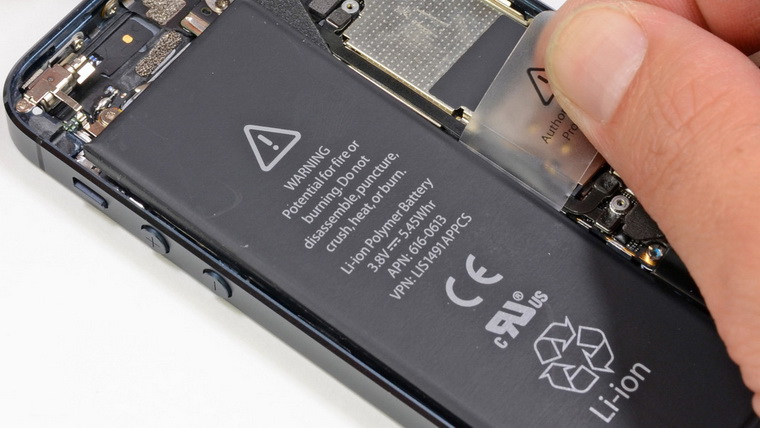

Со временем батарейка деградирует, ее емкость снижается — а уровни напряжения на ней остаются теми же самыми, что и у здоровой, новой батареи.

В данном случае программы для исследования емкости и качества батареи пользуются данными из эксплуатации смартфонов: данные о напряжении сравниваются с количеством циклов заряда-разряда. Статистика подобного износа ведется и самой Apple, и сервисными центрами. Но это не значит, что мы можем ей доверять, и то, что она верна.

За базу берутся данные, получаемые при испытаниях. Цикл зарядка-разрядка повторяется некоторое число раз с проведением исследования остаточной емкости батареи. При этом уровень заряда и разряда — фиксированное значение. Скажем, 10% от общей емкости.

При реальной эксплуатации они могут оказаться неподходящими. Точный алгоритм вычисления числа циклов довольно сложен, и вряд ли совпадает с реальным профилем использования. Вы же заряжаете смартфон каждый раз с нового уровня? Иногда — полностью разряженный. Иногда — только до 50%. А иногда и эксплуатируете его во время зарядки.

Такие случаи обрабатываются неправильно. А износ — все равно происходит. Причем, у каждого аккумулятора этот процесс свой. Какой-то быстрее, какой-то медленнее. Так устроена вся электроника. Без погрешности не обойтись — особенно если допускать полный разряд.

Все исправимо, если работать с аккумулятором минуя операционною систему.

Тестер как точное доказательство


Для этого потребуется китайский тестер за 400 рублей или 300 рублей (именно такой представлен в статье). И даже Apple не сможет обмануть — а сервисные центры и подавно.

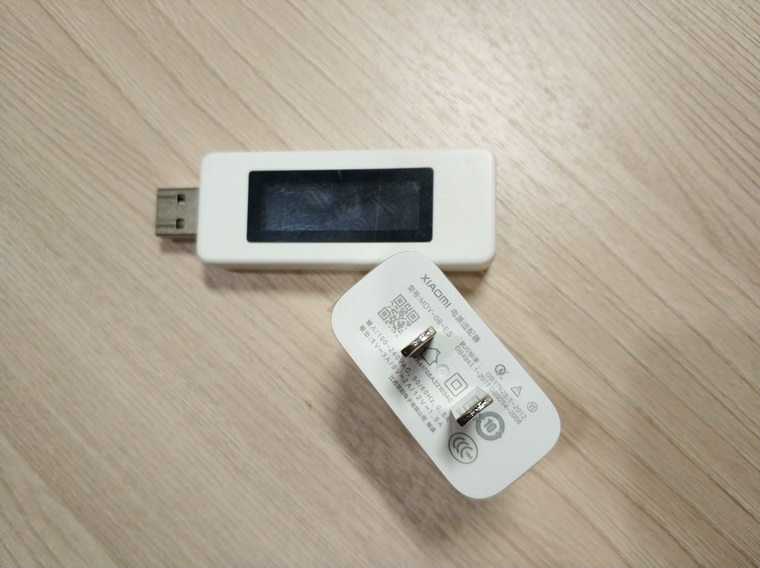

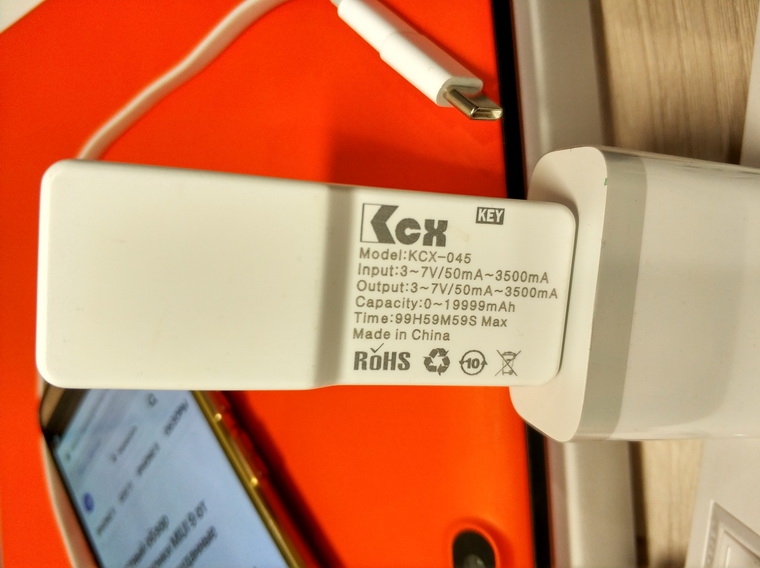

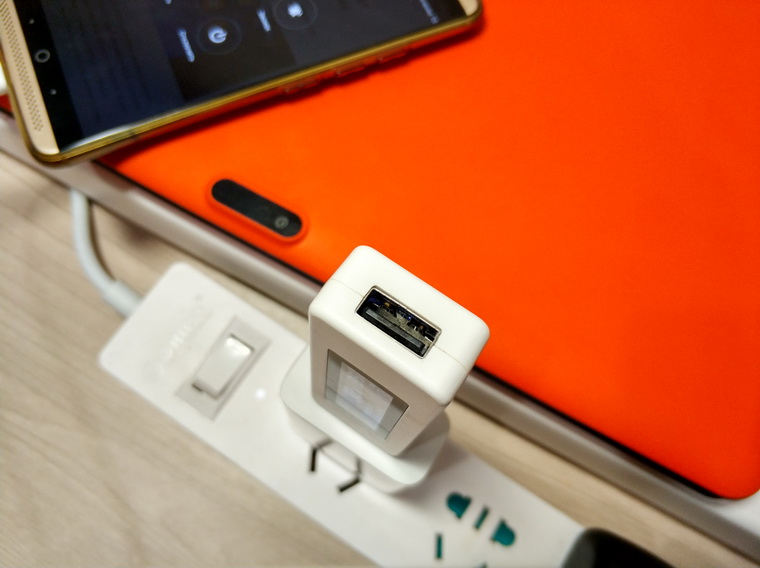

Что из себя представляет искомый тестер? Это небольшой USB-стик с LED-экраном. Устанавливается в разрыв электрической цепи между розеткой и смартфоном.

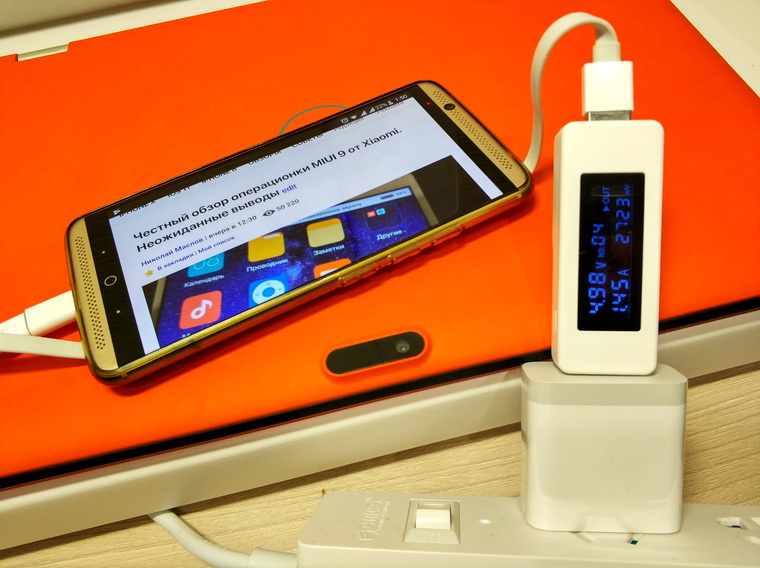

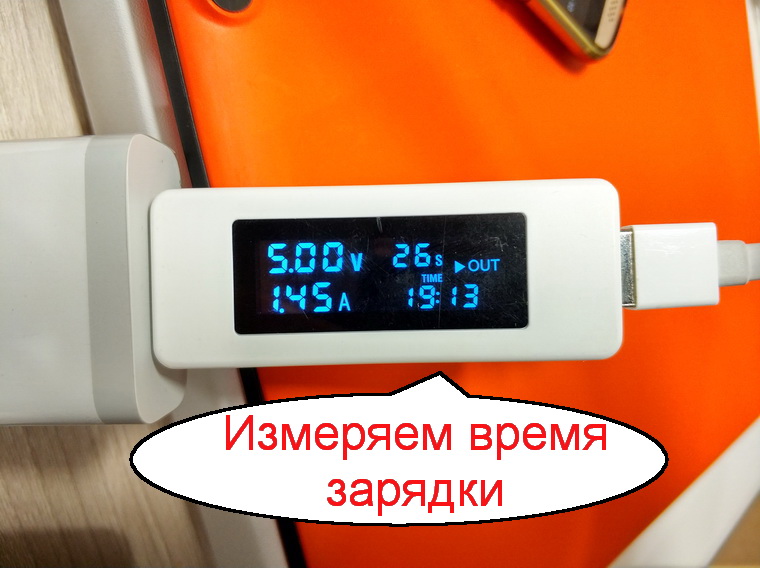

Если еще точнее: тестер устанавливается в зарядное устройство, кабель смартфона подключается к тестеру. На экране появляются данные, связанные с процессом зарядки смартфона. В зависимости от типа тестера, можно выяснить:

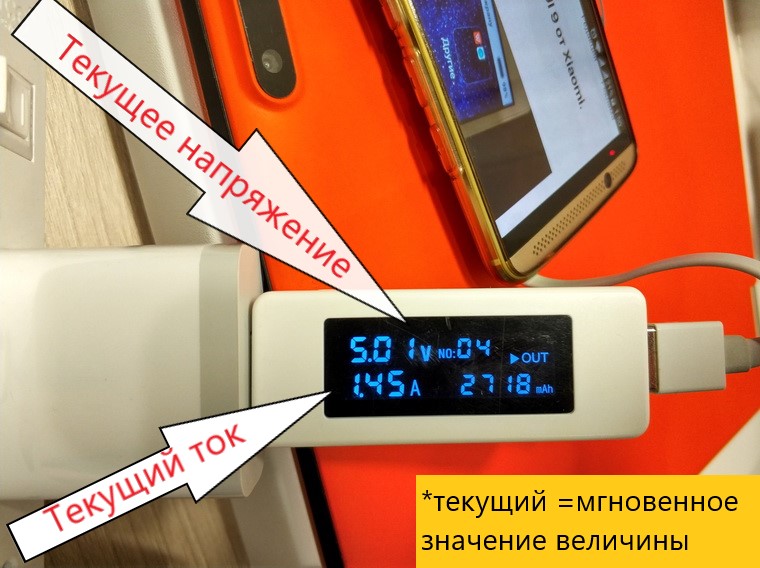

  • силу тока, протекающего через кабель,
  • напряжение тока на входе смартфона,

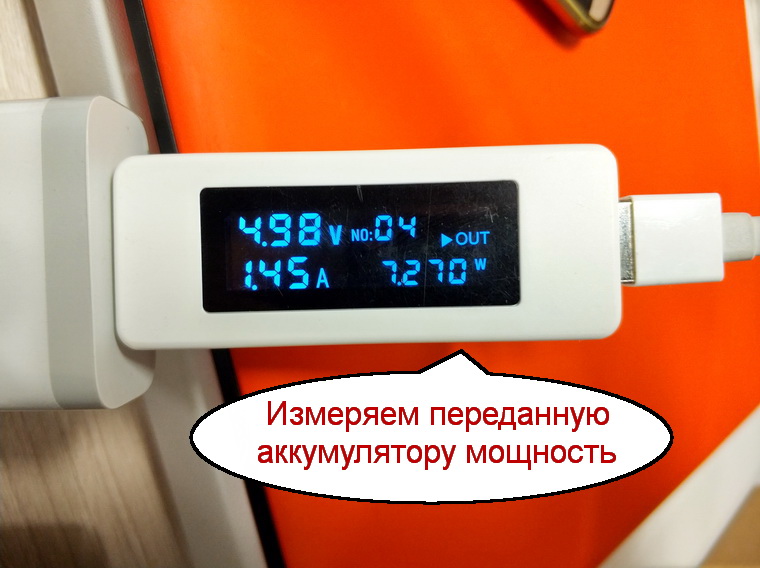

  • мощность тока, заряжающего смартфон,
  • емкость тока, поступившего в аккумулятор.

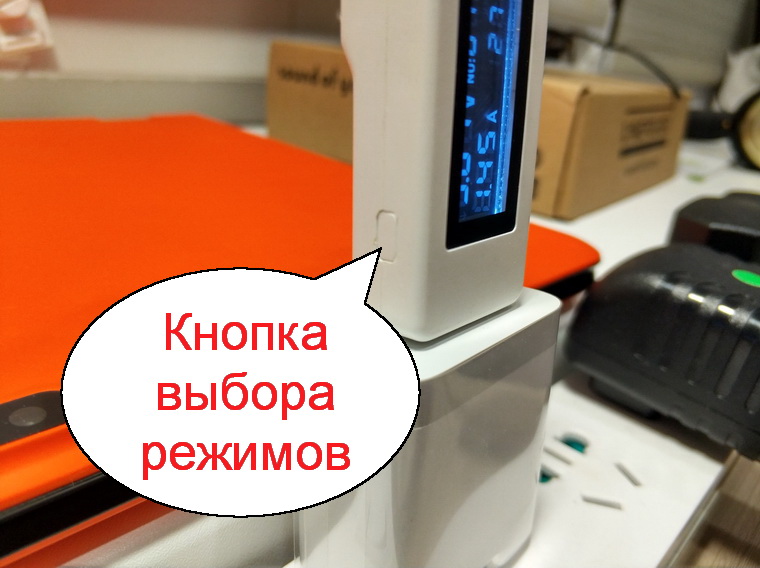

Некоторые из тестеров умеют хранить предыдущие данные о уже измеренных параметрах. Удобно в тех случаях, когда процесс зарядки приходится прервать, чтобы не разряжать/заряжать с нуля.

Куда важнее поддержка прибором быстрой зарядки. Фактически, все они умеют измерять параметры зарядного тока смартфонов при работе с Qualcomm Quick Charge, Mediatek Pump Express или Apple Quick Charge. Но у некоторых моделей экран обладает ограниченным числом разрядов протекающего тока: единицы, десятые, сотые. Впрочем, при измерении емкости такой проблемы нет.

Не всякий тестер может пропустить через себя повышенное напряжение, используемое в алгоритмах быстрой зарядки. Тогда процесс пройдет, измерение будет верным — но очень долгим.

Методика измерения емкости аккумулятора

Правильная методика измерения с помощью таких тестеров дает результат на порядок точнее любых программных методов. Результаты не зависят от чьей-либо статистики или программных пересчетов. Только точные данные о емкости и токе с погрешностью не больше 10% от емкости аккумулятора.

При правильном применении тестера погрешность будет значительно ниже. Методика измерения такова:

  1. полностью разряжаем смартфон (в ноль),
  2. подключаем к зарядному устройству тестер и кабель,

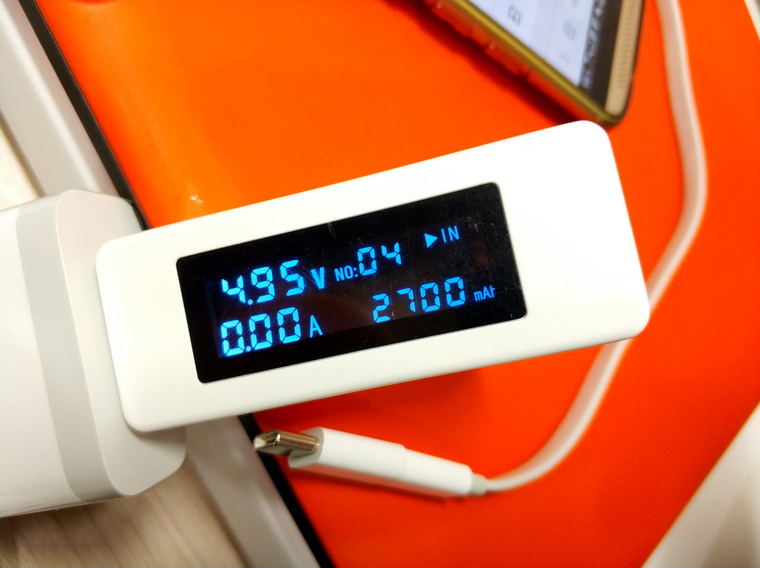

  3. сбрасываем показания тестера (при наличии),
  4. подключаем выключенный смартфон,
  5. заряжаем до тех пор, пора показания тока на тестере не снизятся до минимальных.


Как определить минимальные показания. Среднестатистический смартфон заряжается током от 1 до 3 А. Оно может меняться в зависимости от типа смартфона, поддержки быстрой зарядки, качества кабеля и зарядного устройства. Текущее значение можно будет увидеть на экране тестера. Когда аккумулятор будет заряжен, ток, протекающий через кабель, упадет до 0,1-0,3 А.

Как правильно использовать данные

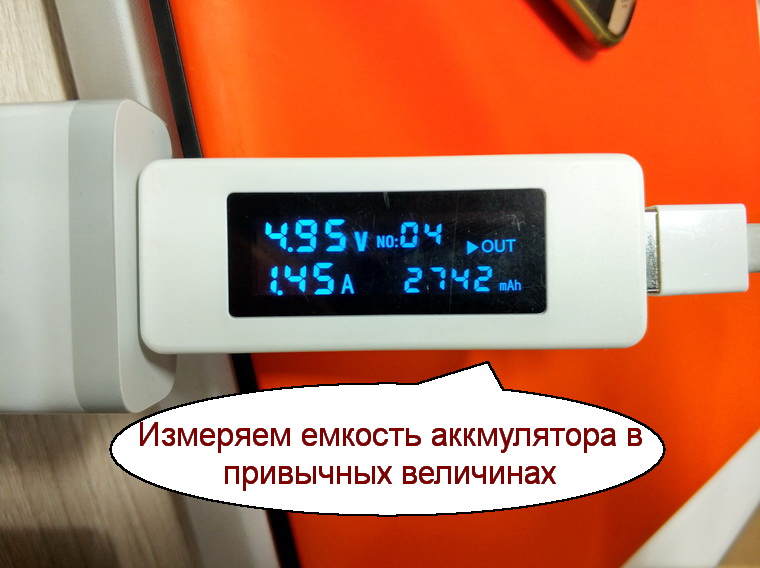

Все очень просто. Любой, даже самый китайский тестер, показывает символы на английском. Нам нужны показания рядом с надписью “mAh”. Смотрим, сколько показывает тестер. Смотрим, при каких параметрах тока эти данные были получены.

Внимание: Все батареи смартфонов заряжаются током выше. А ёмкость батареи рассчитывается при 3,7 В. Если данные на экране напугали — нужно сделать пересчет.

Если порядок цифр совпадает с паспортным, принимаемся анализировать данные. Батареи новых смартфонов показывают расхождение с паспортными данными до 3%. То есть, если емкость аккумулятора условного Xiaomi Mi Note 3 официально составляет 3500 мАч, то полученные данные в промежутке от 3400 до 3500 — норма. Не очень хорошо, но и так может быть.

В идеальном случае разница все равно есть, но приближается к 1% (причем, без учета погрешности). “Здоровый” аккумулятор отстает от данных производителя на 10-15%. Спустя год хорошие батарейки сохраняют около 75% емкости, плохие — порядка 50%.

Для чего еще можно использовать такой прибор

Здоровье аккмулятора хорошо показывает состояние устройства — не обязательно смартфона. Описываемый тестер подходит к для проверки любых аккмуляторов, которые можно зарядить через USB-кабель. Главное, чтобы параметры тока укладывались в предел измерений.

При заказе через интернет в Китае первую зарядку точно стоит делать с помощью такого прибора. Большая разница с паспортными данными — повод открыть спор и получить компенсацию. А то и сделать возврат.

Бывшие в употреблении гаджеты так же стоит прогонять через проверку. Если емкость батареи на уровне 60% — стоит отказаться от покупки, либо говорить о необходимости замены.

Но куда чаще приходится использовать USB-тестер для исследования качества USB-проводов и зарядных устройств. В данном случае нас интересуют мгновенные параметры — напряжение и сила тока. Если на руках есть хотя бы 2 проверенных устройства из трех необходимых для замера.

Из практики, после такого исследования половина USB-шнурков уходит в мусорное ведро, поскольку не поддерживают быструю зарядку. О маломощных китайских зарядках и вовсе стоит умолчать — догадаетесь сами. Беспроводные тоже можно проверить.

Невероятно полезная штука за 300 рублей. Нужна в каждый дом.
