Потратив 10 рублей и полчаса собственного времени. Попутно расскажем, где купить более надежный и модный вариант.
Сломалось? Поможем. Не сломалось — вам там понравится, что тут же сломаете и попробуете починить!
Джек — 100 лет в строю с нерешенной проблемой
Наушники практически никогда не доживают до старости. Раньше у них перетирается провод. От этого не спасает ни кевларовая оплетка, ни армированные провода — даже специальные обмотки вокруг разъема не спасают.

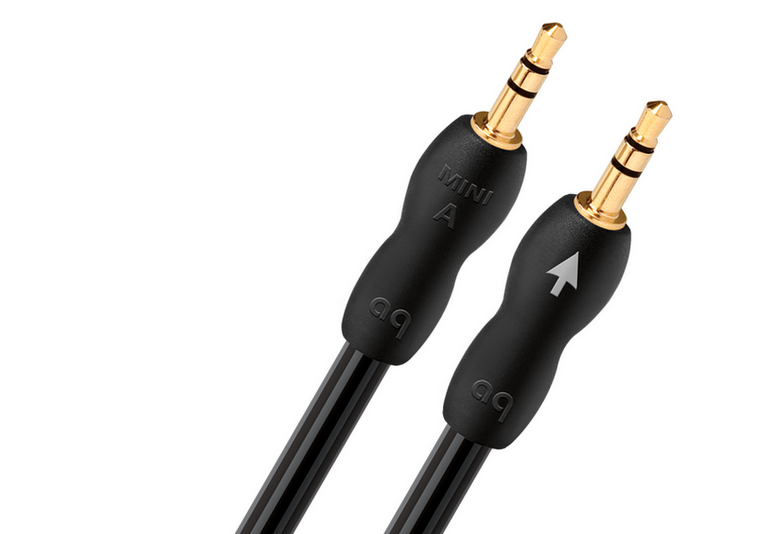

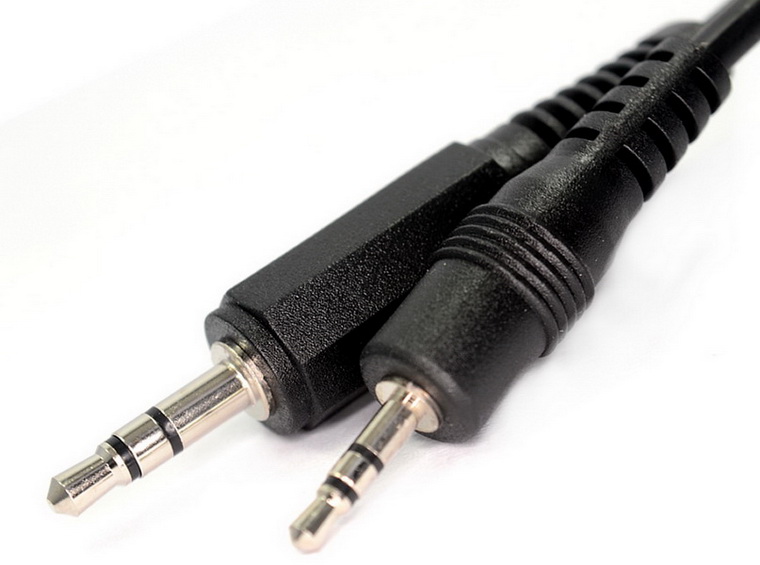

Подвержены излому все типы коннекторов: и Г-образный, и прямой. Производитель и стоимость наушников роли не играет — хотя куда обиднее терять из-за испорченного провода дорогие Bose или AKG.
Ремонт прост: отрезаем провод подле разъема, и припаиваем другой. Можно было бы использовать металлические части родного (сам коннектор) — но как сделать аккуратный корпус?
Где взять разъем?
Проще всего — купить. Раньше приходилось использовать огромные миниджеки, предназначенные для использования с настольными аудиосистемами (и для других целей).

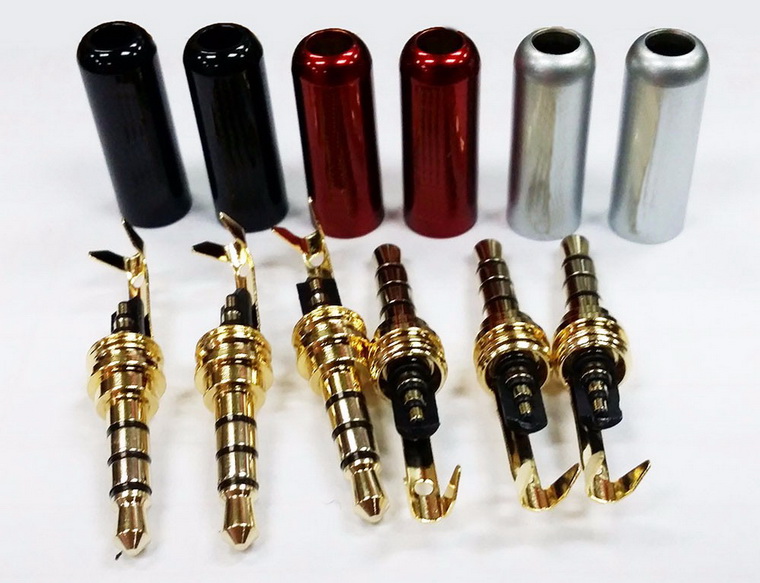

Сегодня можно найти миниатюрные разъемы на AliExpress или eBay. Неплохо показали себя:
— двухконтактный (моно);
— трехконтактный для наушников (стерео);
— четырехконтактный для гарнитур (стерео + микрофон) — такой или такой;
— четырехконтактный для сборки клея.

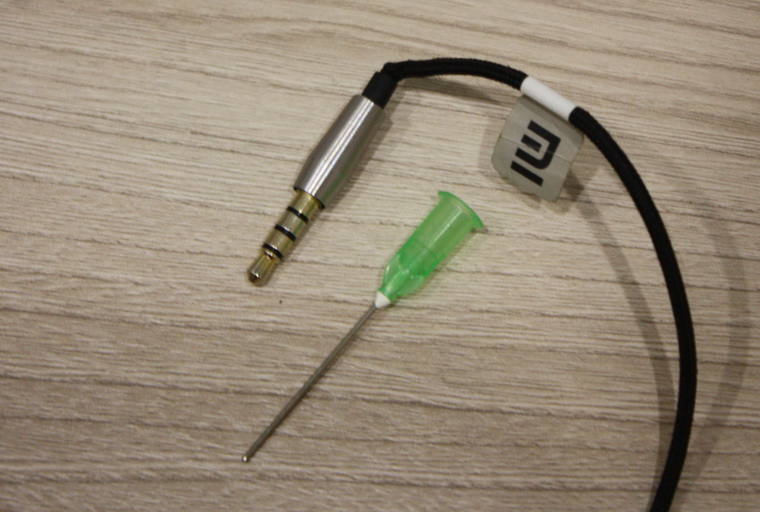

А если нужно заменить штекер прямо сейчас? Тогда прямая дорога в аптеку за медицинской иглой.
Доступный, удобный в переделке и внешне очень симпатичный вариант.
Что потребуется и почему стоит использовать этот вариант?
Фактически, мы будем использовать родной штекер. От них можно использовать только разъем — оболочку придется выбросить (в моем случае она останется, но будем предполагать худший вариант — пластиковый штекер). Но больше и не нужно.
Для ремонта потребуется:
— дремель или мини-дрель;
— сверло;
— паяльник;
— термоусадка (необязательно);
— канифоль;
— припой;
— медицинская игла.
1. Разборка родного разъема
Пошагово все очень просто:
1) отрезаем провод чуть выше места сгиба (обрыва)

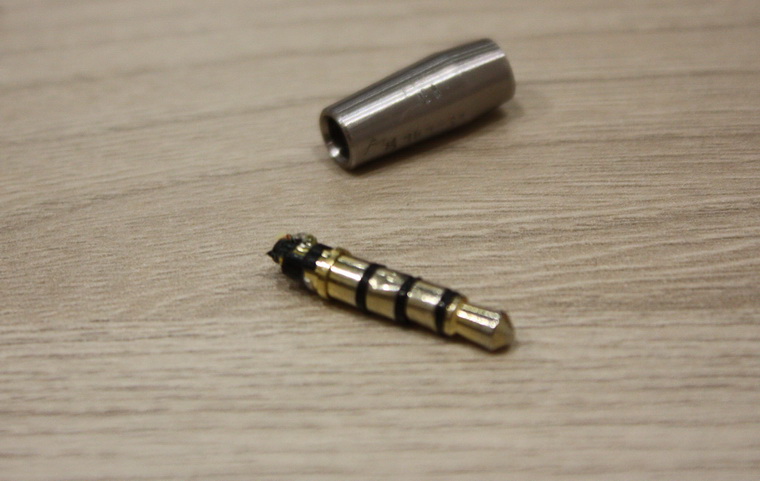

2) срезаем пластиковую оболочку, либо снимаем в тисках металлическую гильзу родного штекера;
3) счищаем клей, компаунд или термоусадочную трубку — все, чем изолировал производитель оболочку джека от его контактов.
Будьте осторожны — чтобы не повредить штекер, его необходимо зажимать в тиски у самого основания (иначе получится так, как на фото).
2. Превращаем иглу в джек
1) вытаскиваем металлическую часть медицинской иглы;

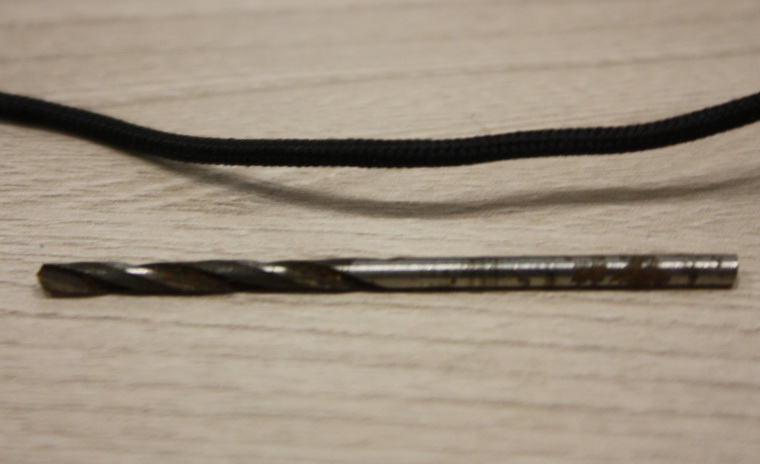

2) подбираем подходящее сверло — его диаметр должен быть чуть больше диаметра провода;

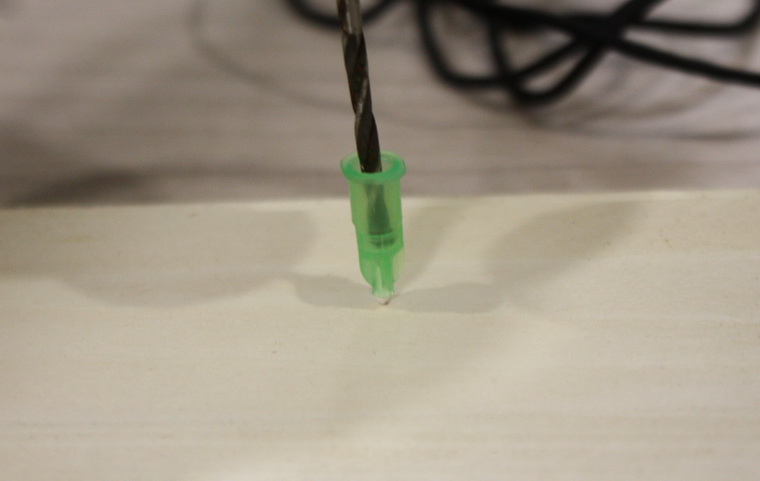

3) рассверливаем отверстие под провод.

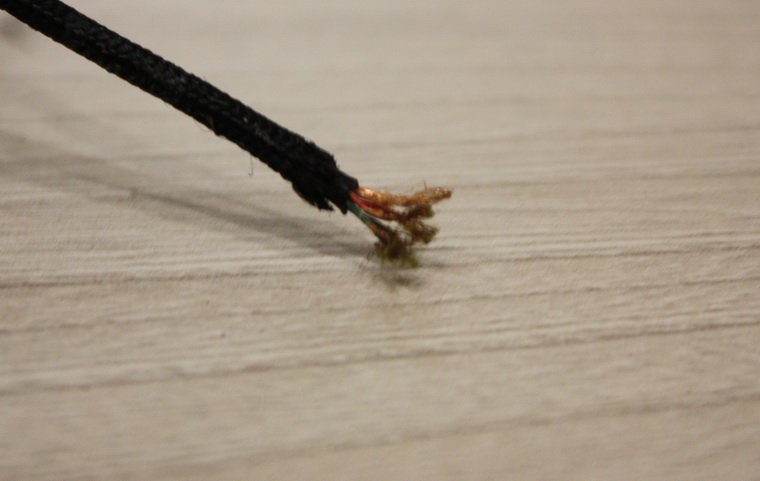

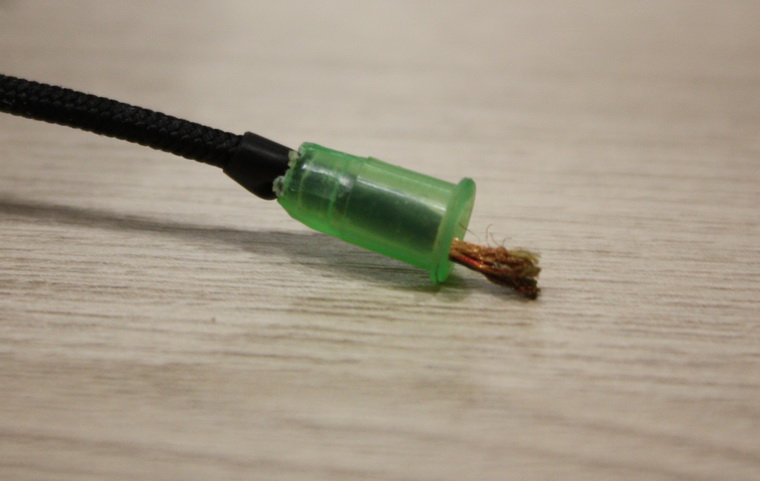

Корпус нового разъема готов. Теперь остается надеть его на подготовленный к пайке провод (желательно подложив между ними термоусадочную трубку).

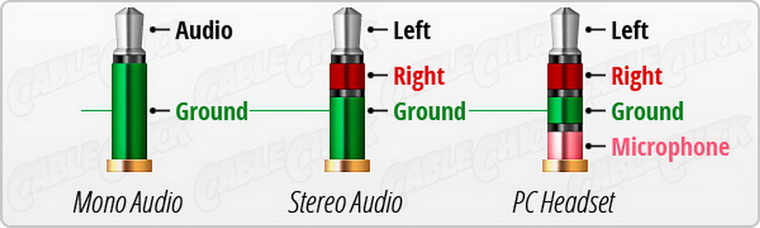

После этого припаиваем провода к контактам разъема в соответствии со схемой распайки:
Проверяем — работает? Если нет — поломка прячется где-то еще, либо обладает отличной от представленной схемой распайки (актуально только для гарнитур).

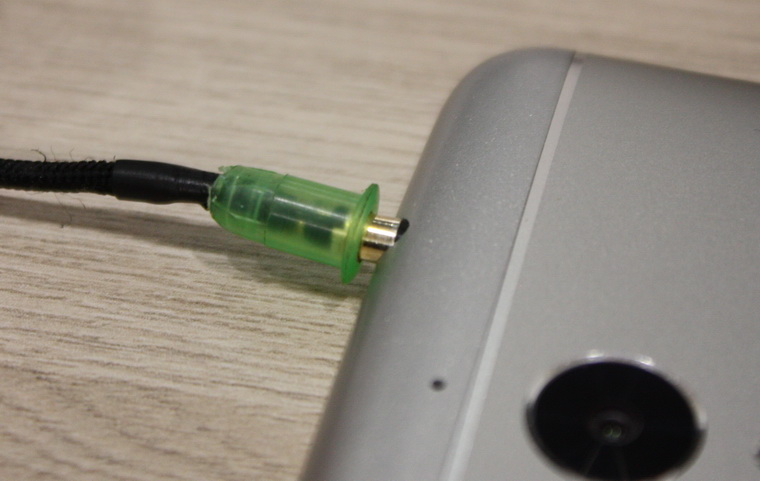

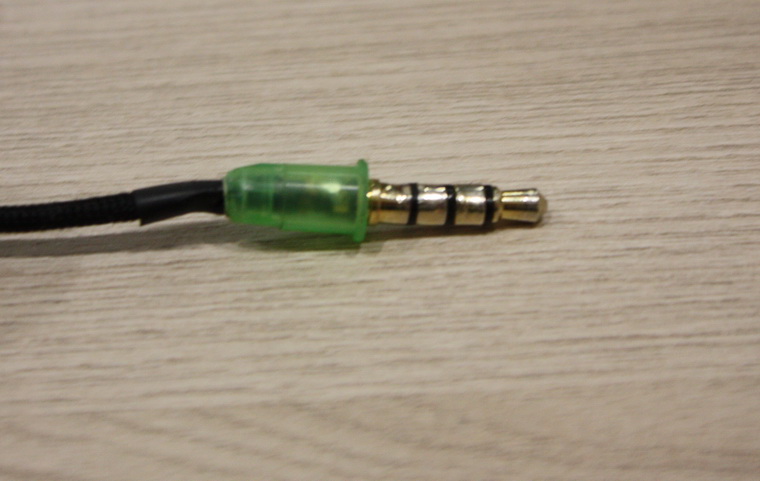

Теперь потребуется выдавить в бывшую иглу немного клея. И собрать две части в единое целое. После высыхания можно пользоваться.
