Как самому сделать mini-usb переходник для iPhone

|
FavoriteLoading В закладки
Как самому сделать mini-usb переходник для iPhone

Ручками работал Сергей Шашуров.

Итак, уважаемые посетители сайта iPhones.ru, мне не даёт покоя факт того, что некоторые компании продают аксессуары для iPhone и iPod по несколько завышенным ценам. Тем более что некоторую их часть может самостоятельно сделать любой желающий.

Взять, к примеру, игровой держатель для iPhone, который я сделал в прошлом году. Цена, которую за него просили, была около $50. Мне же материалы для его изготовления обошлись в $5 и один день времени для сборки. Разница в цене ощутима, а результат превзошел оригинал. Ну, это было отступление. А теперь, то, о чем я и хотел рассказать.

Не так давно была новость про то, что некая компания SendStation сделала замечательный переходник для iPhone и iPod, который позволяет подключить через него mini-usb и линейный (line-out) кабели. Цена сего девайса $30, что, по-моему, несколько дороговато. Но вещь нужная.

Почти у каждого дома есть mini-usb кабель, а то и не один. И мне, как человеку страдающему творческим мышлением, но не имеющего синдрома обратной полярности верхних конечностей, пришло в голову сделать данный адаптер самому.

Теперь собственно весь список по порядку.

Инструменты

  • Небольшой нож
  • Крестовая отвертка
  • Клеевой пистолет (aka Glue gun)
  • Суперклей
  • Напильник
  • Паяльник, припой и канифоль (я пользовался кислотой)

Материалы

  • Китайская зарядка для iPod (а точнее, корпус от 30-pin разъема)
  • 30-pin разъем для iPod (нужен из-за того, что у него все контакты есть, в отличие от зарядки)
  • Mini-jack разъем под наушники
  • Mini-usb разъем
  • Немного проводов (можно от той же самой зарядки)

Ну что, приступаем к сборке.

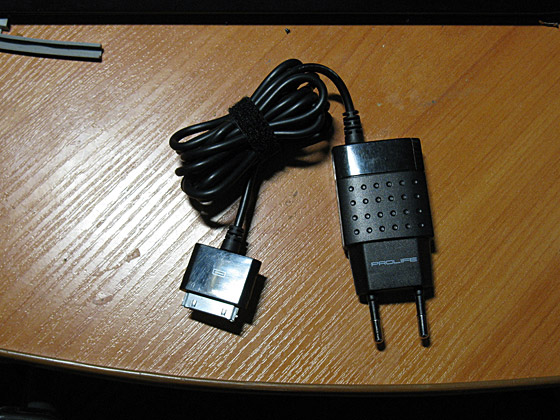

У меня в наличии была вот такая зарядка.

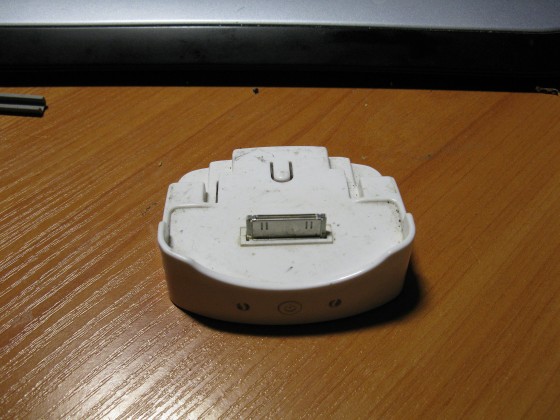

И вот такая китайская док-станция от не менее китайских портативных колонок.

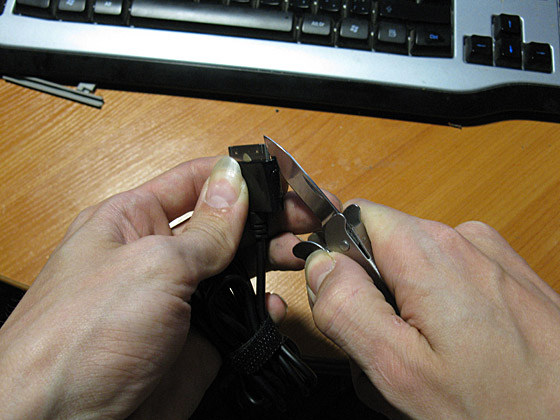

Аккуратно вскрываем ножом разъем от зарядки. На мои ногти не обращаем внимания, я ими телефоны вскрываю, когда нужного инструмента нет по рукой. А его нет периодически. :)

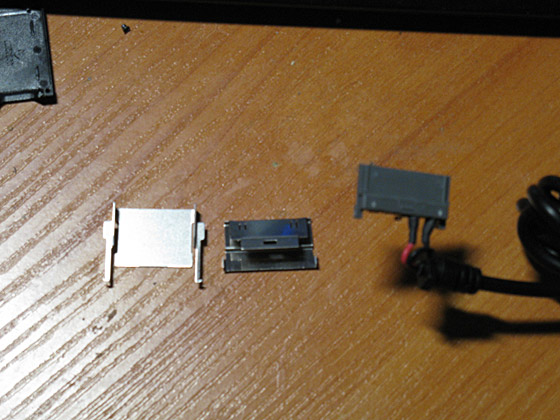

В итоге после разборки видим примерно то, что на фото.

Но, нам это не надо. Нам нужен только корпус.

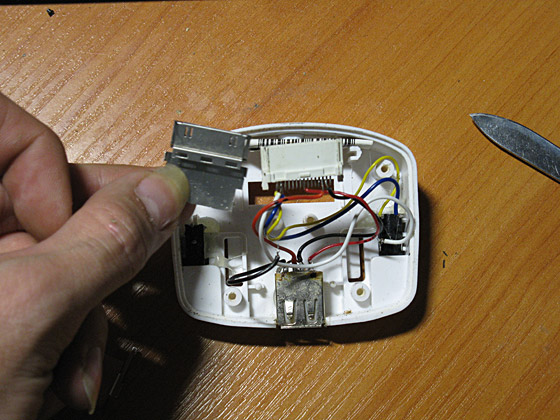

Теперь мне пришлось вытащить из док-станции 30-pin разъем.

На фото уже немного доработанный давным-давно док – а именно, был впаян USB.

Так вот, отпаиваем (паяльником, а не водкой) провода от разъема и кладем его пока в сторону.

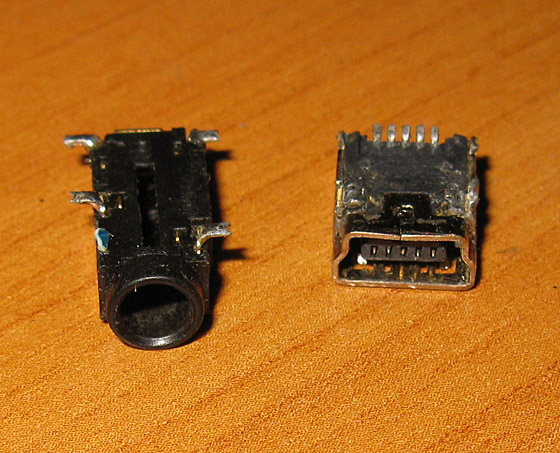

Теперь нам надо разместить mini-usb и mini-jack разъемы в корпусе от коннектора зарядки.

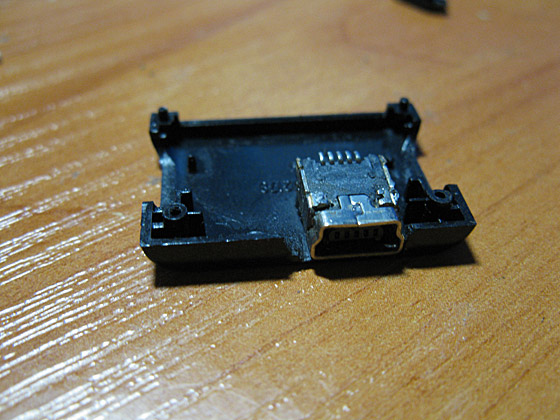

Для этого напильником или любыми подручными средствами делаем в корпусе коннектора необходимые углубления, чтобы разъемы встали ровно.

Этап номер раз.

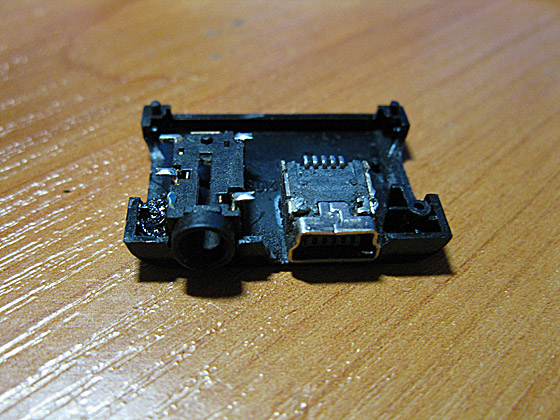

Этап номер два.

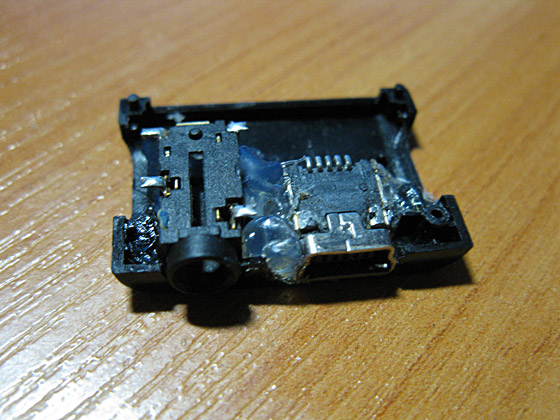

Теперь заливаем все это дело термоклеем, чтобы прочно держалось. Главное, на контакты не накапать, а то отскабливать замучаетесь.

Наконец, припаиваем провода к 30-пиннику и разъемам согласно данной схеме.

Контакты

2 – GND
3 – Правый аудио канал
4 – Левый аудио канал
16 – USB GND (-)
23 – USB POWER 5 VDC (+)

Чем короче провода, тем легче будет потом вставить 30-пинник в корпус.

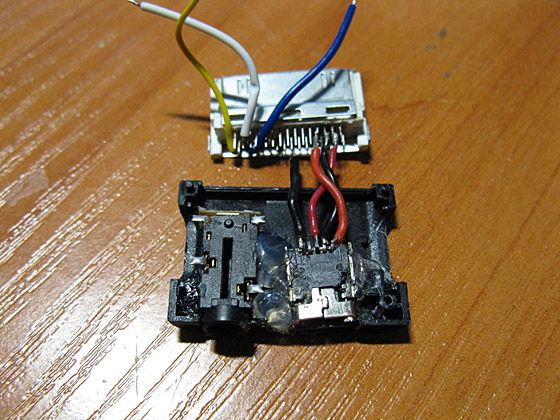

На фотке все это дело в процессе подгонки, потом провода сделал впритык, иначе места не хватало.

Почти все готово, осталось только поставить 30-пинник на место и склеить корпус (я пользовался суперклеем). В итоге получаем девайс, ничем не хуже его коммерческого аналога, что очень радует.

Удачной сборки!

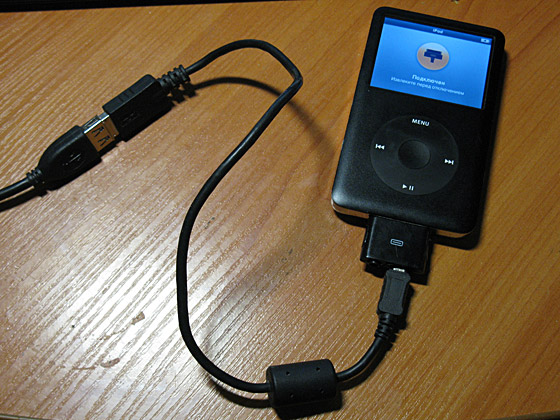

Ну и напоследок, видео о работоспособности и возможностях данного переходничка.
