Как не запутаться в аудиопортах

В чем разница и чем радуют Hi-End-плееры?

Мечты о том, что когда нибудь инженерная мысль сольется воедино и на мир сойдет единый универсальный порт, который будет лишен недостатков, будет подходить под любые цели в любой отрасли, так и остаются мечтами. Оптический, коаксиальный, джек, S/PDIF… От этого разнообразия голова идет кругом. Сегодня мы разберемся с основными аудио портами, которые используются в портативных гаджетах. Помогут в этом нам три премиальных бренда, выпускающих Hi-End плееры: Astell&Kern, Colorfly и HiFiMan.

Разъем TRS – «джек»

Стандарт TRS является одним из старейших и проверенных временем, поскольку впервые применялся еще на заре проектирования телефонных коммутаторов в XIX веке. Изначально TRS-разъем имел упрощенную TS-конструкцию (отсутствовал дополнительный канал-кольцо). Суть же самой аббревиатуры заключается в следующем:

  • T = tip – в переводе с английского «кончик»;
  • R = ring – в переводе с английского «кольцо»;
  • S = sleeve – в переводе с английского «гильза»;

TRSJack

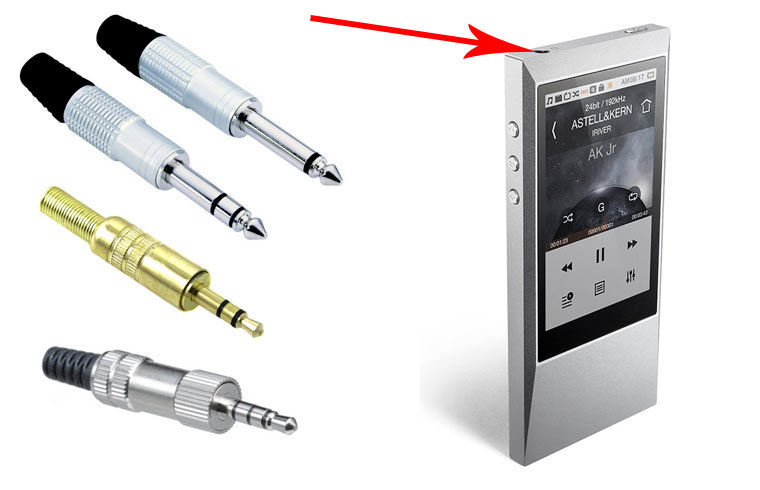

Конструкция TRS-штекера полностью оправдывает его составные части: остроконечная гильза с пластиковыми перегородками-изоляцией, разделяющими каналы. Общепринятым стандартом TRS-штекера и, соответственно, порта, является традиционный стерео-джек, предусматривающий три контакта: левый и правый каналы + земля.

С появлением смартфонов, TRS претерпел незначительные изменения, получив дополнительное кольцо, отвечающее за микрофонную гарнитуру (формат TRRS). Дальше всех пошла компания Sony, представившая серию смартфонов Xperia Z, гарнитура которых имеет пятиконтактный джек (TRRRS) на два кольца которого запитаны два микрофона: один для записи речи, другой – для шумоподавления.

TRSJack2

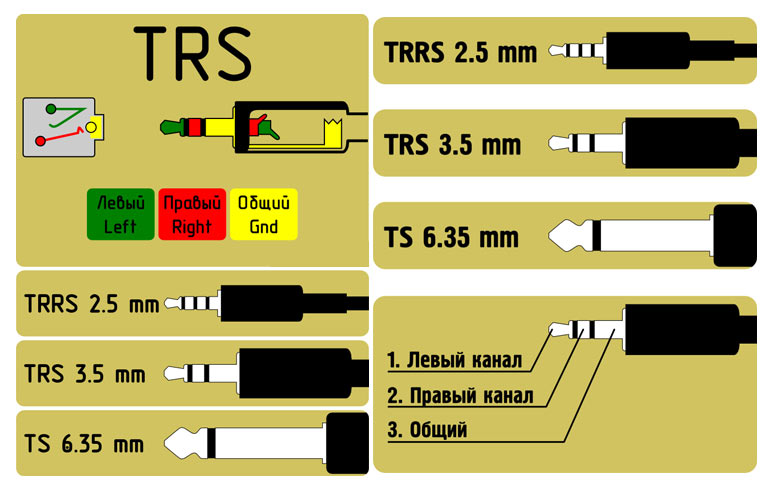

Существует три типоразмера аудиоразъемов TRS:

  • 6,3 мм джек (1/4 дюйма). Используется в профессиональном музыкальном оборудовании: от микшеров и звуковых карт, до микрофонов и музыкальных электроинструментов.
  • 3,5 мм джек. Универсальный аудиовыход, который используется в потребительской электронике и портативной технике любого уровня.
  • 2,5 мм джек. Стандарт, который постепенно уходит в прошлое. Сфера применения: портативная техника, тюнеры, порты подключения чашек наушников со съемными шнурами.

Как слушается: Подключение посредством TRS является самым простым: под любой размер порта и штекера несложно подобрать соответствующий переходник, но главным врагом дешевизны остается физика. От TRS не ждите «сверхзвука» и лавр «эталонного винила».

Балансный выход

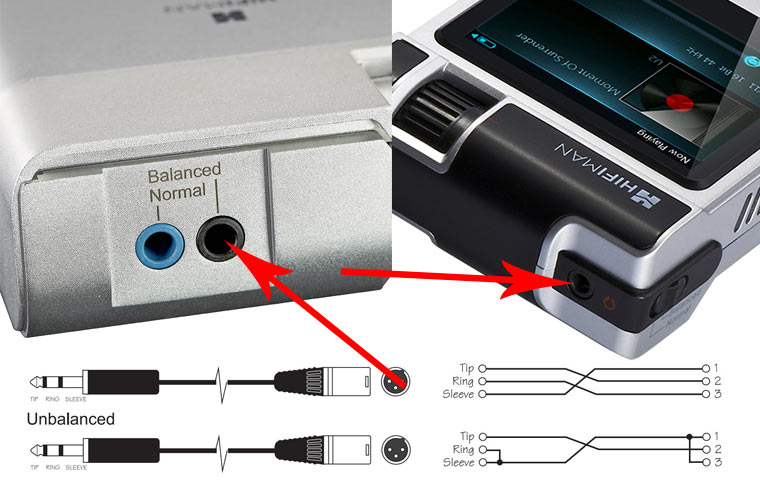

В сфере профессионального аудио оборудования одним из эталонных вариантов подключения является балансный. Внешне он мало чем отличается от широкопрофильного TRS, а вот алгоритм его работы позволяет добиться заметно лучшего качества звучания.

Balanced

При небалансном подключении (обычный джек/миниджек, используемый в смартфонах и недорогих плеерах) сигнал поступает по двум проводникам: земле и информационному каналу (левый/правый). Такое решение позволяет существенно снизить конечную стоимость аудио устройства, но имеет один недостаток – высокий уровень помех.

При балансном подключении (симметричном) сигнал проходит по трем проводникам: два информационных канала (прямой и реверсный) и земля. Таким образом, электрический импеданс между проводниками уравновешен, поскольку подается в противофазе. Как результат: значительное увеличение мощности полезного сигнала и минимизация помех.

Как слушается: Экранирование кабеля против противофазы… В победителях однозначно останется балансный вариант исполнения подключения. Забудьте о помехах, шумах и искажениях, но это все еще физика.

Коаксиальный цифровой выход S/PDIF. Разъем RCA и TOSLINK

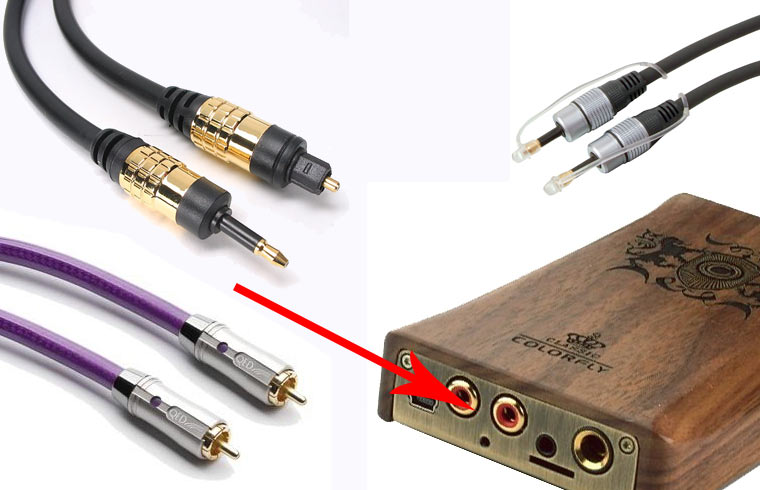

По мере развития индустрии звукозаписи, перед инженерами по-прежнему стоял вопрос по возможным способам минимизации акустических искажений и помех. Так был найден коаксиальный способ передачи данных S/PDIF. S – компания Sony, P – компания Philips, принявшие участие при разработке данного стандарта; DIF – digital interface (в переводе с англ. «цифровой интерфейс»).

SPDIFCoax

Главная особенность коаксиального цифрового выхода заключается в отсутствии необходимости преобразовывать звук из цифрового в аналоговый, что и позволяет сохранить исходное качество сигнала с минимально возможным уровнем потерь.

Самым популярным цифровым выходом принято считать RCA – «тюльпан», созданный еще в 40-х годах прошлого века. Еще одним вариантом реализации S/PDIF считается оптический кабель и порт формата TOSLINK, преобразующий электрический сигнал в оптический. Затем оптический луч передается по экранированной оболочке кабеля. Особенность оптической передачи сигнала заключается в том, что он не поддается никаким электромагнитным помехам. При поступлении к источнику воспроизведения, оптический сигнал вновь преобразуется в электрический.

Как слушается: Оптика требует тонкого подхода и любит дорогие аксессуары. Приготовьтесь повозиться с подбором оригинального качественного кабеля, но результат оправдает себя с лихвой. Вариант с цифровым подключением исключает лишний виток преобразований, что также положительно сказывается на качестве звука.

Плееры Astell&Kern:

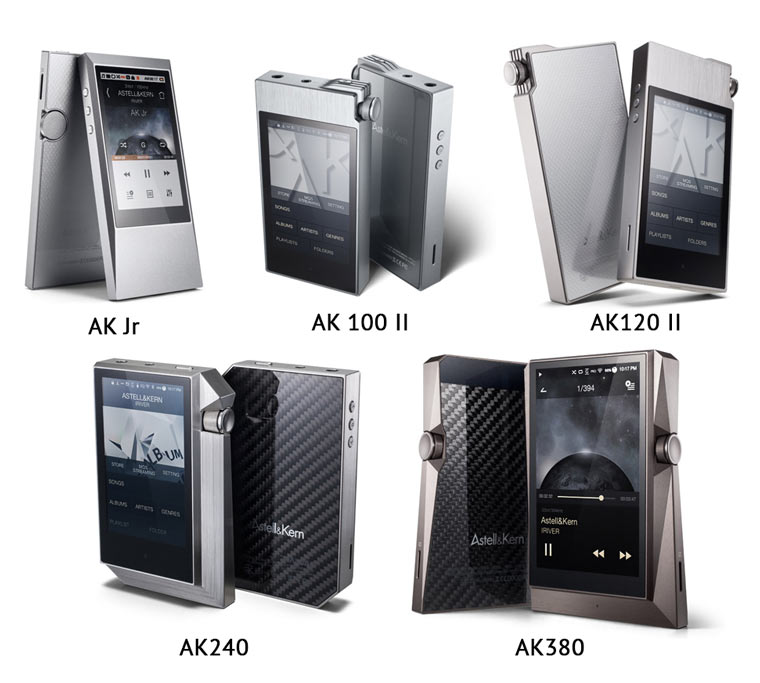

Чем старше в классе модель от корейского производителя, тем лучше он звучит. Для Astell&Kern это аксиома. От простенькой модели Astell&Kern AK Jr с единственным джеком, до симбиоза оптики и TRS с дополнительным балансным входом в моделях AK240 и AK380.

AstellKernPlayers

Astell&Kern AK380: TRS-джек, оптический 3,5 мм, балансный выход (4-пиновый 2,5 мм, требует подключения усилителя);

Astell&Kern AK240: TRS-джек, оптический 3,5 мм, балансный выход (4-пиновый 2,5 мм, требует подключения усилителя);

Astell&Kern AK120 II: TRS-джек, оптический 3,5 мм, балансный выход (4-пиновый 2,5 мм, требует подключения усилителя);

Astell&Kern AK100 II: TRS-джек, оптический 3,5 мм, балансный выход (4-пиновый 2,5 мм, требует подключения усилителя);

Astell&Kern AK Jr: TRS-джек.

Плееры Colorfly:

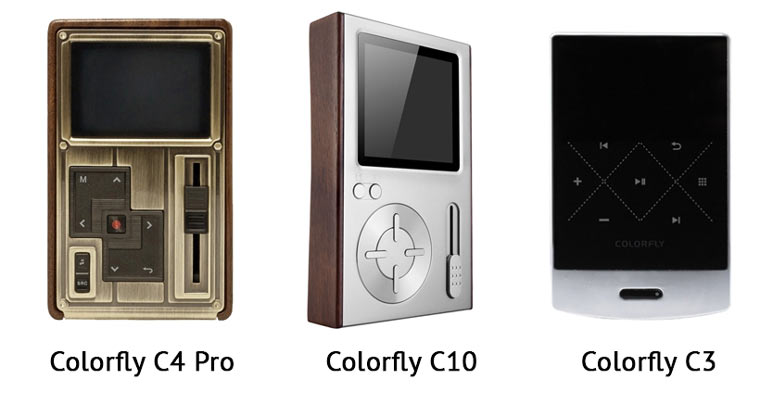

«Made in China» – это вердикт качеству каким мы привыкли его воспринимать при виде данной надписи. Когда речь заходит о Hi-End, китайские инженеры не могут позволить себе «сделать плохо». Плееры от Colorfly отличаются стильным дизайном и наличием хорошего арсенала портов (особенно в модели Colorfly C4 Pro).

ColorflyAllPlayers

Colorfly C4 Pro: TRS-джек 3,5 и TRS-джек 6,3 мм (работают синхронно); S/PDIF.

Colorfly C10: TRS-джек, балансный выход (3,5 мм джек);

Colorfly C3: TRS-джек.

Плееры HiFiMAN:

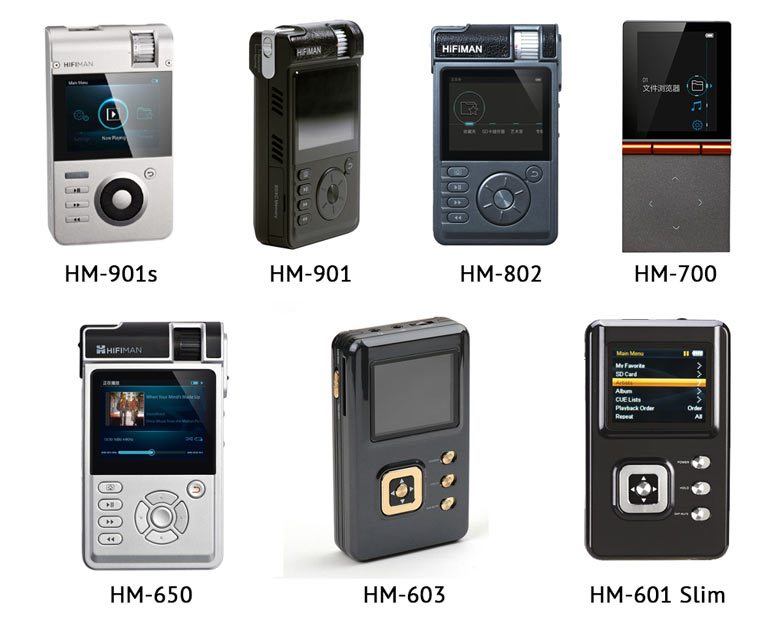

Широкий ассортимент моделей от американского производителя HiFiMAN позволяет подобрать плеер по вкусу даже в том случае, если вы руководствуетесь исключительно его внешним видом. Оригинальное решение производителя – наличие переключателя с обычного на балансный порт TRS 3,5 мм.

HifiManPlayers

HiFiMAN HM-901s: TRS-джек, балансный выход (3,5 мм джек);

HiFiMAN HM-901: TRS-джек/балансный выход (4-пиновый порт, комплектуется переходником; предусмотрен переключатель);

HiFiMAN HM-802: TRS-джек/балансный выход (4-пиновый порт, комплектуется переходником; предусмотрен переключатель);

HiFiMAN HM-700: TRS-джек/балансный выход (4-пиновый порт, комплектуется переходником; предусмотрен переключатель);

HiFiMAN HM-650: TRS-джек, балансный выход (3,5 мм джек);

HiFiMAN HM-603: TRS-джек, балансный выход (3,5 мм джек);

HiFiMAN HM-601 Slim: TRS-джек, балансный выход (3,5 мм джек).

О портах, штекерах и типе передачи сигнала можно говорить бесконечно долго. Единственно верным же советчиком могут стать ваши собственные уши. Любая из представленных в рамках этого материала моделей звучит на порядок лучше смартфона и бюджетной флешки с поддержкой MP3. Это и есть Hi-End.
