Как правильно настроить виниловый проигрыватель

Немного потраченного времени для достижения отменного звучания.

Прежде чем приступать к прослушиванию виниловых пластинок и в полной мере окунуться в мир аналогового звука, необходимо произвести настройку проигрывателя. Помните, что проигрыватель виниловых пластинок, несмотря на кажущуюся технологическую простоту, на самом деле очень чувствительное устройство. Для получения оптимального звука и безотказной работы проигрывателя ему требуется постоянное и стационарное место в вашей квартире или доме. Винил не любит транспортировки.

Этап 1. Выставляем уровень проигрывателя

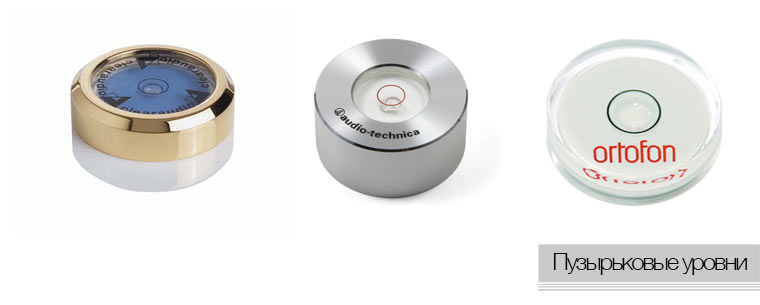

После установки винилового проигрывателя необходимо выставить оптимальный уровень устройства. Планшайба (диск на который кладутся пластинки) должна располагаться строго горизонтально. Главным помощником в этом станет строительный уровень типа «крестовина», либо iPhone с запущенным приложением Компас, открытым на вкладке Уровень. В качестве дополнительного аксессуара можно найти и специализированный пузырьковый уровень от таких производителей как AudioTechnica, Clearaudio, Ortofon.

Регулировку можно произвести с помощью ножек проигрывателя, подкручивая их по высоте. Обратите внимание, что замерять уровень отклонения от «идеального горизонта» следует не только на планшайбе, но и в нескольких точках самой деки проигрывателя:

Как только уровень покажет строго горизонтальное положение, переходим к следующему этапу.

Этап 2. Настройка картриджа

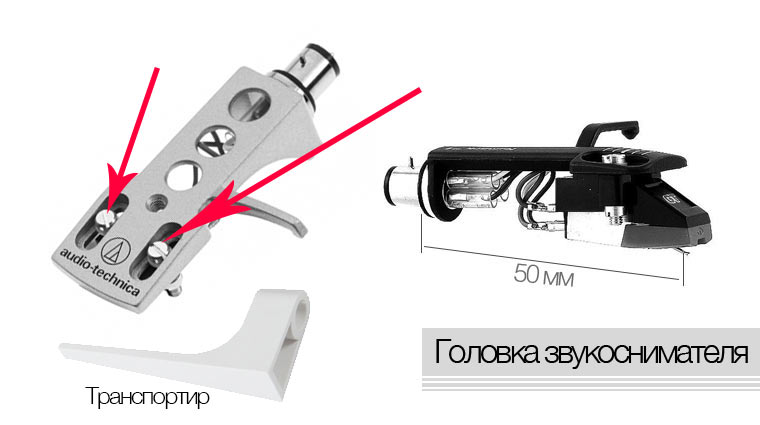

Каждая головка звукоснимателя, непосредственно перед эксплуатацией должна пройти процедуру предварительной настройки. От того как будет расположена звукоизвлекающая игла зависит площадь и угол ее соприкосновения с дорожками пластинка, а, соответственно, и глубина, насыщенность и частотные характеристики снимаемого звука.

Несмотря на то, что выставление иглы можно выполнить с помощью обычной линейки, для правильной настройки картриджа существует профессиональный транспортир. Оптимальное расстояние от иглы до ножки звукоснимателя составляет 50 мм.

Для регулировки уровня вылета иглы на головке звукоснимателя предусмотрены два крепежных винта (зависит от конкретной модели). Немного послабив их, вы сможете переместить каретку. Установив иглу на уровне 50 мм, зафиксируйте прижимные винты.

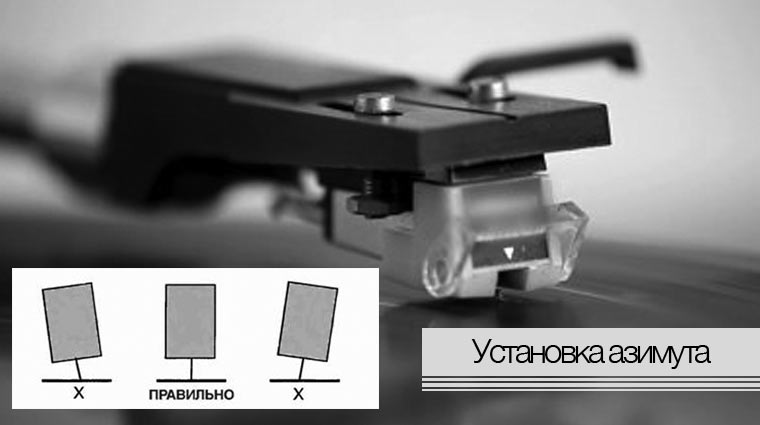

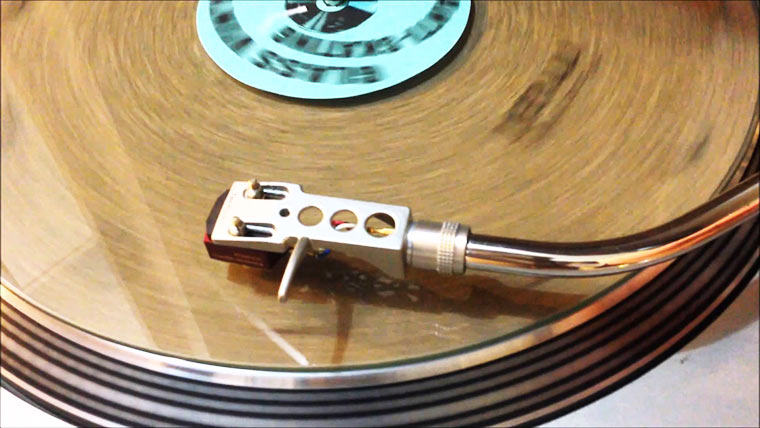

Следующий немаловажный момент заключается в правильном выставлении азимута головки звукоснимателя. Для этой процедуры нам понадобится зеркало.

  1. Положите зеркало на планшайбу.
  2. Подведите тонарм и опустите головку звукоснимателя на зеркало.
  3. Обратите внимание на то, чтобы головка лежала строго перпендикулярно.

Для регулировки азимута обратите внимание на тонарм. У основания головки звукоснимателя на ножке тонарма (в нижней ее части) есть крепежные винты. Послабив их, поверните патрон таким образом, чтобы угол между иглой звукоснимателя и планшайбой (зеркалом) составлял 90 градусов.

Настройка азимута предусмотрена и в некоторых моделях звукоснимающих головок. В таком случае, регулировать азимут с помощью тонарма нет необходимости.

Этап 3. Настройка тонарма

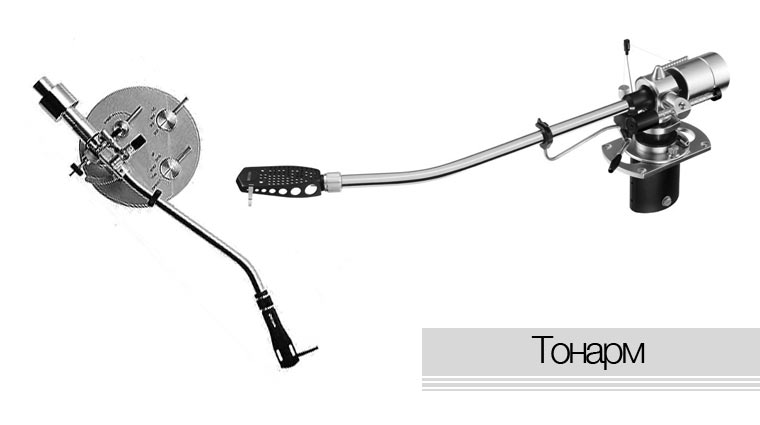

Одним из главнейших элементов любого проигрывателя виниловых дисков является тонарм. Его задача заключается в удержании звукоснимателя над виниловым диском и плавном перемещении головки во время воспроизведения. От правильности настройки тонарма зависит конечное звучание, ведь именно тонарм передает сигнал от звукоснимателя к фонокорректору.

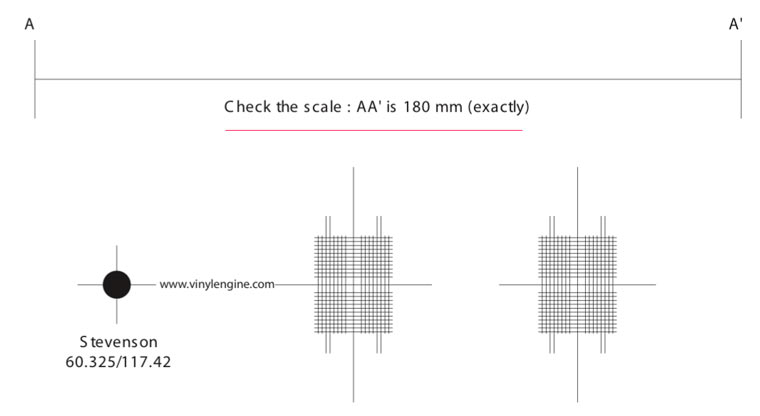

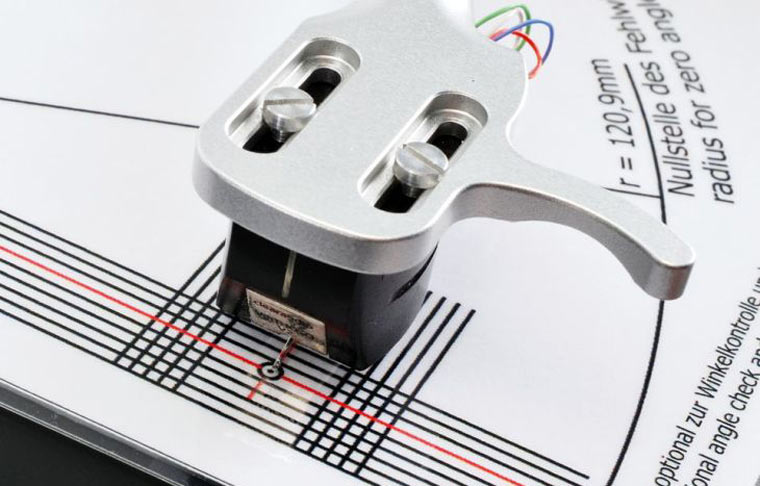

Для регулировки угла бокового слежения тонарма потребуется распечатать бумажный шаблон, загрузить который вы можете здесь. При распечатке будьте внимательны: проверочная линия должна составлять ровно 180 мм. Значения 60,325 и 117,42 – это фактически необходимое расстояние в миллиметрах от центра шпинделя до ближней и дальней точек установки иглы (крестовина на сетке). По этим значения проводите сверку при распечатке.

Область черной точки предназначается для установки шаблона на шпиндель проигрывателя. Надев шаблон на шпиндель, приступаем к настройке.

    1. Установите иглу на строго центральную точку пересечения линий сперва на дальней области решетки (та, что ближе к краю пластинки).

    2. Обратите внимание на положение головки относительно сетки. Головка должна стоять строго параллельно.

    3. Переместите головку звукоснимателя на ближнюю область решетки (та, что ближе к центру пластинки).

    4. Убедитесь, что головка также параллельна линиям шаблона.

В случае, если головка не параллельна линиям разметки шаблона, послабте фиксирующие головку два винта (расположены на картридже) и установите их под правильным углом.

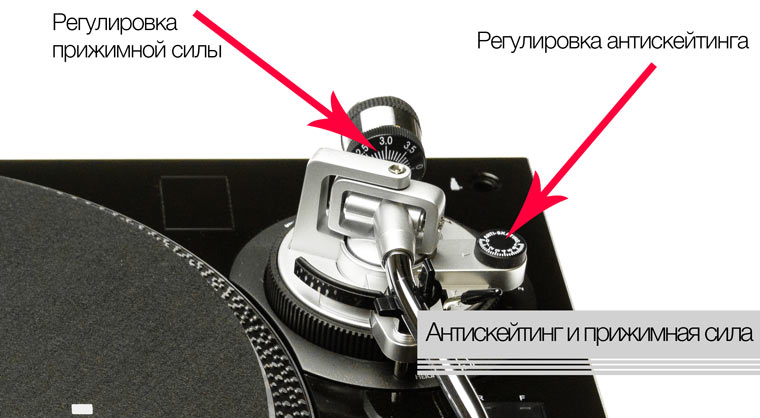

При выставлении тонарма еще одной задачей является определение оптимального уровня его давления (прижимной силы тонарма) на поверхность пластинки. Допустимый диапазон веса всегда указывается либо в инструкции проигрывателя, либо отдельно в паспортных характеристиках головки звукоснимателя. Величина измерения – граммы, которая обычно варьируется в пределах от 1-2,5 грамма. Для установки прижимной силы тонарма необходимо:

  1. Установите антискейт на отметки 0 (поворотное горизонтальное колесо с делениями у основания тонарма).
  2. Опустите тонарм и с помощью грузиков отрегулируйте его в положение «свободного полета». Головка звукоснимателя при это должна быть параллельна деке проигрывателя, не поднимаясь вверх и не опускаясь вниз.
  3. На регулирующем кольце у основания грузиков (вертикальное кольцо) установите значение 0.
  4. Поставьте тонарм на держатель.
  5. На регулирующем кольце, поворачивая его по часовой стрелке, установите значение, соответствующее паспортным характеристикам звукоснимателя.

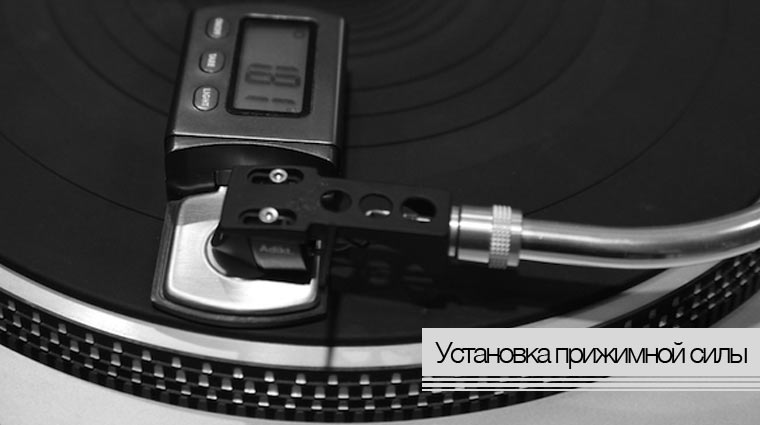

Для контроля прижимной силы можно воспользоваться и специальными весами, обеспечивающими точность показаний до сотой доли грамма.

В соответствии с установленной прижимной силой необходимо установить и величину антискейтинга. Антийскейтинг – это специальная система противовеса, которая позволяет предупредить произвольное перемещение звукоснимателя под действием центробежной силы.

По умолчанию величина антискетинга равна величине силы прижимной силы. Для более тонкой настройки желательно воспользоваться специальным лазер-диском.

Установив лазер-диск, запустите проигрыватель и опустите тонарм со звуковой головкой на поверхность диска. Смещение головки корректируется с помощью поворота ручки антискейтинга. Добейтесь такого уровня антискейтинга, при котором во время вращения диска головка звукоснимателя не будет уходить в сторону.

Этап 4. Установка угла отслеживания иглы

Запись всех виниловых пластинок производится строго под определенным углом. Угол резания традиционно составляет 20 градусов (старые пластинки имеют угол в 15 градусов). Для воспроизведения звука с минимальными искажениями необходимо правильно выставить картридж звукоснимателя. Он должен располагаться строго параллельно пластинке.

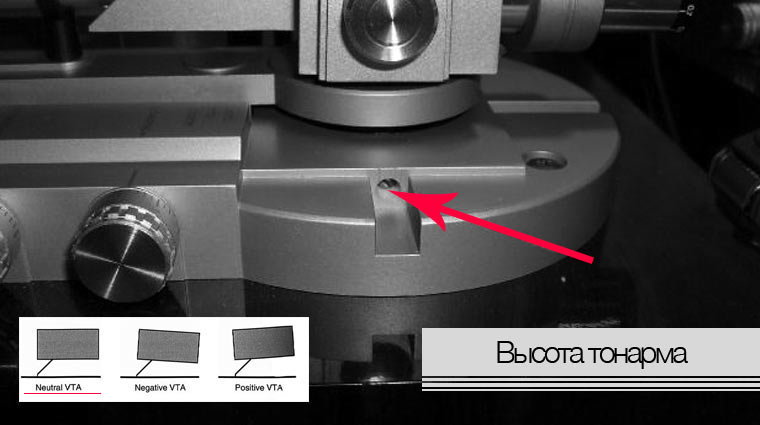

Для настройки потребуется специальный пузырьковый уровень, которым мы пользовались при выравнивании проигрывателя, но значительно меньшего размера.

    1. Установите пластинку и подведите тонарм.

    2. Опустите головку звукооснимателя на пластинку.

    3. На головку звукоснимателя положите пузырьковый уровень.

    4. С помощью регулировочных винтов опоры тонарма скорректируйте его высоту до «идеальной параллельности» головки.

Некоторые модели проигрывателей виниловых пластинок не предусматривают настройку высоты тонарма. Вместо этого производитель указывает оптимальные картриджи, которые соответствуют параллельной установке тонарма.

На этом настройку винилового проигрывателя можно считать оконченной.

P.S. Если после покупки винилового проигрывателя вы не можете понять за что же, собственно, так хвалят винил, займитесь тонкой настройкой проигрывателя. Потраченное время с лихвой компенсируется отменным качеством звучания.

Удачной настройки и приятного вам прослушивания!

Подготовлено при поддержке Audio Technica.
