Ему было всего две недели
БАМЦ! – и новый iPhone 4S, лежавший секунду назад на столе в гардеробе музея, был самым нелепым образом смахнут рукавом подаваемой куртки на пол. Удар пришелся прямо в угол экрана – и тот покрылся паутиной трещин.
Конечно, после такого фейла выставочная экспозиция отошла на второй план, я ходил по музею смурной, нервный, что даже позитивные “Подсолнухи” Ван Гога казались мне исчадием вселенского зла. Хотя экран телефона продолжал работать, при соприкосновении пальца с поверхностью стекла маленькие осколки впивались в кожу. Надо ли говорить, что во время разговора части экрана банально сыпались в ухо? Я «наколхозил» сверху кусок скотча и поехал домой хмурой тучей.
Последующие полтора месяца меня выручал только старенький iPhone 2G. Все это время в Москве не было качественных дисплеев на 4S, а те, что предлагались, вызывали шок и трепет цветопередачей и сборкой.
Одно время я хотел поставить экран от «четверки», но отговорили, так как контакты чем-то отличались. Наступила зима, начался первый снегопад, я уже привык к алюминиевой тушке первой модели айфона. Как вдруг единичная партия дисплеев для 4S пришла в Москву.

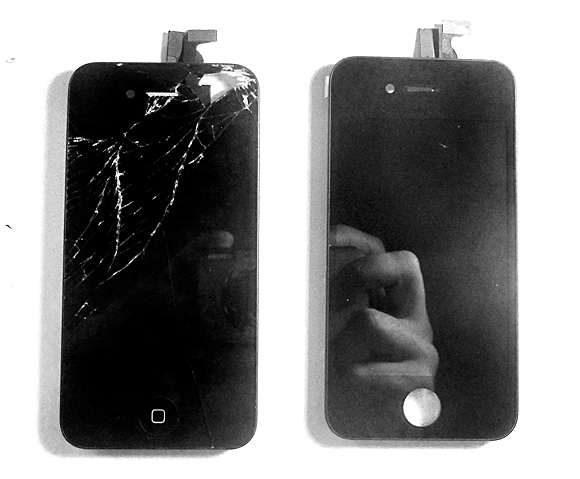

Слева разбитый оригинал, справа – его замена.
По уверениям продавца запчасти ничем не отличались от оригинала. Терять все равно было нечего и я решил установить экран сам, потому что давно хотел посмотреть на внутренности аппарата вживую. Ни разу в жизни до этого не вскрывал айфон собственноручно. Вместе с экраном приехал специальный набор из двух отверток, пары пластиковых захватывателей, медиатора, присоски и пинцета.

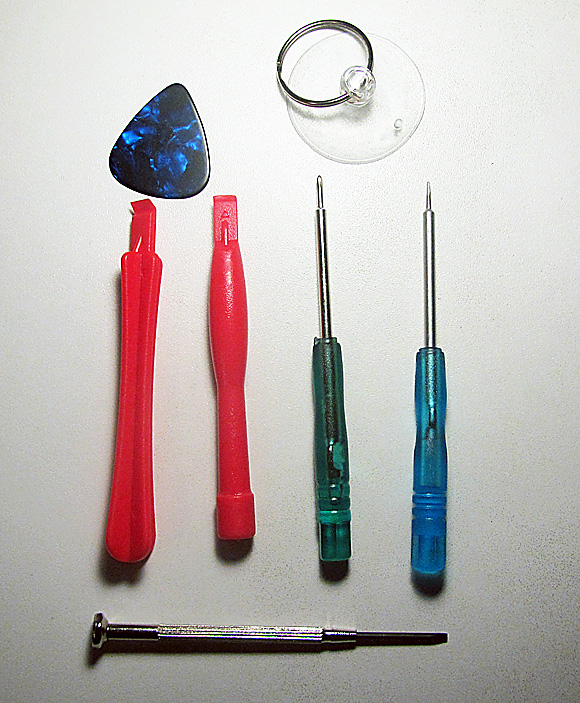

Нижняя плоская отвертка не входит в набор, но она очень нужна на последних этапах
Красные пластиковые штуки нужны для поддевания контактов шлейфов, медиатором снимается экран. Одна из отверток (слева на нижней фотографии) служит для откручивания двух маленьких винтиков на нижнем торце у динамиков. Второй отверткой разбираются все остальные части.

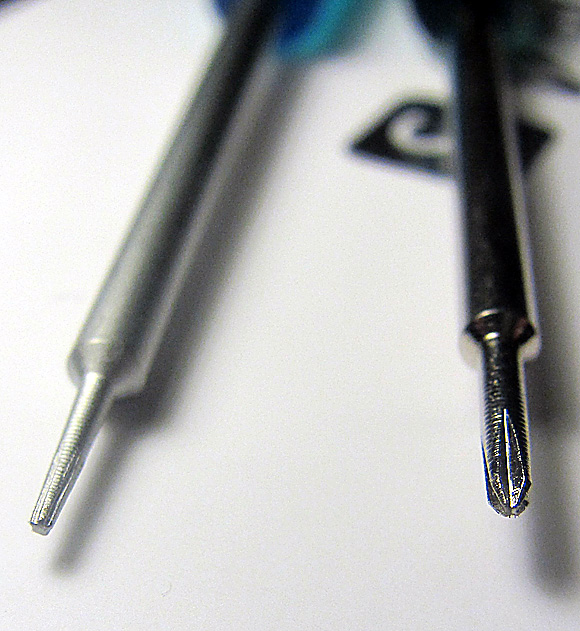

Левая для корпуса, правая для всего остального
Напомню, что, начиная с четвертой модели, Apple изменила конфигурацию шляпок винтов. Сейчас используется «пенталоб».

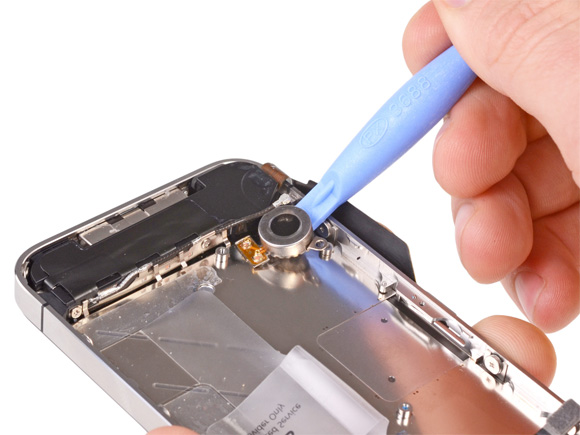

Для разбора телефона я воспользовался прекрасной инструкцией мастеров из iFixit.com. Они составили внятное описание процесса, снабдив великолепными фотографиями каждого шага.

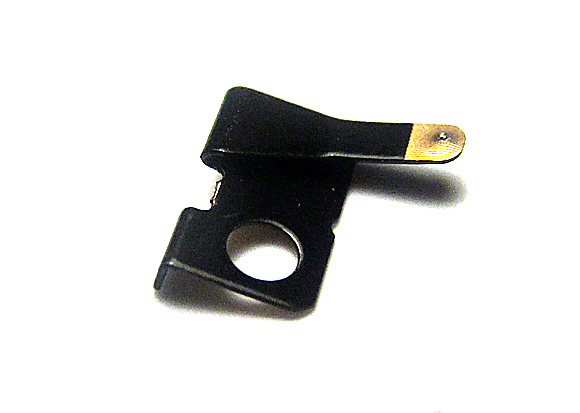

Я боялся, что после сборки обратно у меня останутся лишние запчасти, как в том анекдоте. Забегая вперед, скажу, именно это и случилось :)

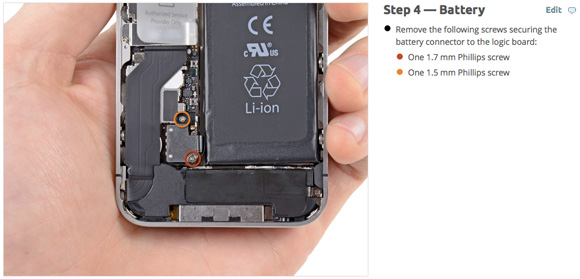

Инструкция iFixit.
Взял два листа А4, расчертил их на ячейки, куда потом помещал все, что откручивал, в хронологическом порядке разбора.
На весь процесс ушло три часа. Давно я не испытывал столько удовольствия. Разборка айфона сравнима с игрой в конструктор Лего. Все настолько аккуратно было прилажено друг к другу, что главный по железкам в компании Apple Боб Мэнсфилд вдруг стал моим кумиром.
Мэнсфилд отвечает за железо в Apple

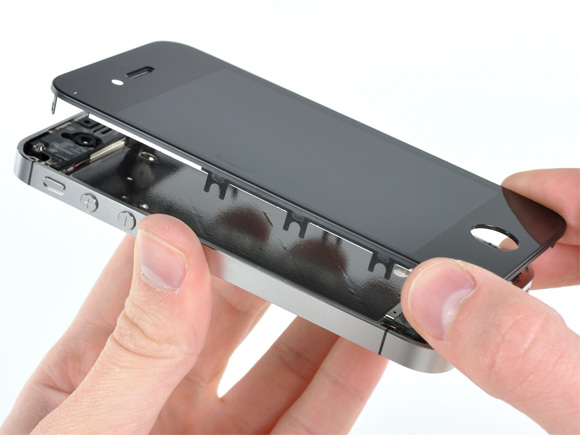

Когда я выполнил последний шаг инструкции iFixit и наконец отсоединил разбитый экран, половина дела была сделана.
Я достал новый дисплей, приладил на место, завернул шесть винтов по бокам, четыре по углам, поставил на место шлейфы, приладил виброзвонок. И тут выясняется, что забыл снять с разбитого экрана кнопку Home! Пришлось все повторно разбирать и переклеивать чертову клавишу.
Потом опять все собрал, дошел до подключения Wi-Fi-модуля, водрузил в гнездо фотокамеру. Думаю, дай передохну. Переворачиваю телефон полюбоваться отражением и вижу, что забыл надеть сеточку на динамик. Бли-иииин!

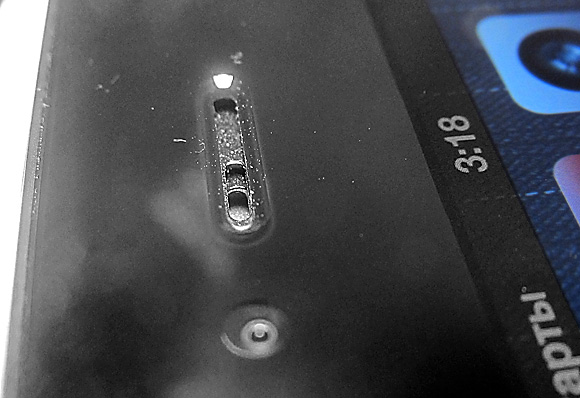

А сетку поставить забыл
Разбирать опять не хотелось, потому что внутри меня распирало от желания как можно быстрее увидеть работающий телефон. Чуть позже выяснил, что осколки все равно не позволили бы аккуратно отделить сетку, поэтому я зря переживал.

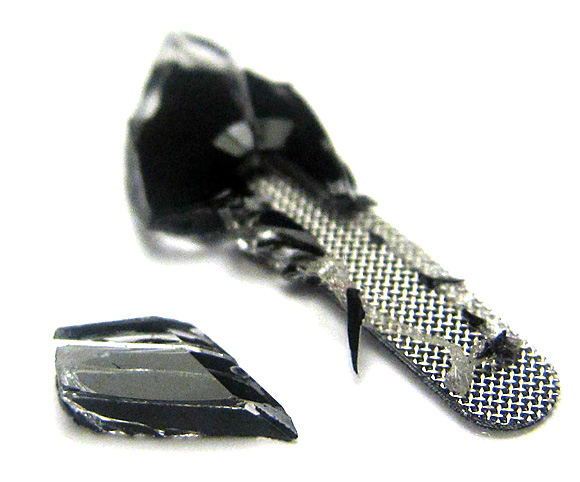

Сеточка. Если такой осколок попадает в ухо, то ощущения не самые приятные.
На конец третьего часа iPhone 4S был собран. Я смотрел с гордостью на свою работу и обнаружил на столе ту самую лишнюю деталь. Понятия не имею, что это такое. Очень надеюсь, что не критично.
С замиранием сердца я нажал на кнопку Power.
На экране появилось знакомое белое яблочко, а значит все прошло успешно! Я сам заменил экран!!! Цветопередача совпадала, текст читаем, контакты набираются, Wi-Fi работал, музыка играла, камера щелкала, вспышка озаряла мое радостное лицо, осталось только открыть бутылку шампусика :)
магазином запчастей
Акция от продавца
Хороших дисплеев для iPhone 4S в Москве очень мало. Во-первых, народ еще не успел поубивать свои игрушки; во-вторых, не все китайские производители освоили выпуск новинки. Тем не менее, Суперпровод.ру готов для читателей айфонса предоставить десять качественных экранов + набор отверток за 2990 руб.
Позвоните по телефону +7 (495) 722-43-07, скажите пароль «айфонс», чтобы получить указанную выше цену. Помним, что отложено всего 10 дисплеев.
