iFixit вскрыли новый MacBook Air

Внимание! В статье очень много фотографий. Следим за трафиком.

Можно по-разному относиться к западным ресурсам с их бесконечными инсайдерами, но к кому у нас никогда не было претензий, так это к ребятам из iFixit. Год за годом они упорно разбирают все новые устройства от Apple, после чего предоставляют нам интереснейший фото-отчёт. На этот раз им “под нож” угодил 13-дюймовый MacBook Air.

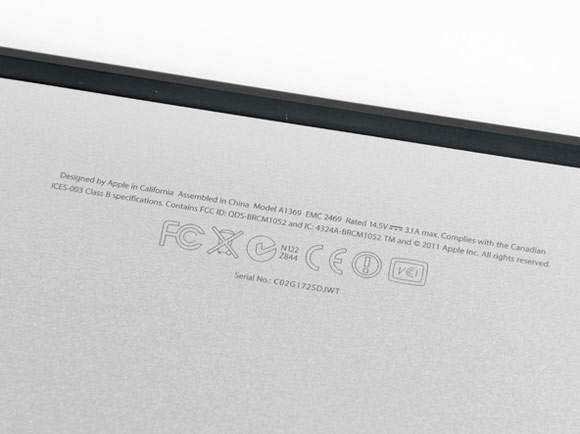

В маркировке на нижней части ноутбука — ничего нового. MacBook всё ещё разработан в Калифорнии, а производится, увы, в Китае. Интересно, а бразильский завод будет производить ноутбуки?

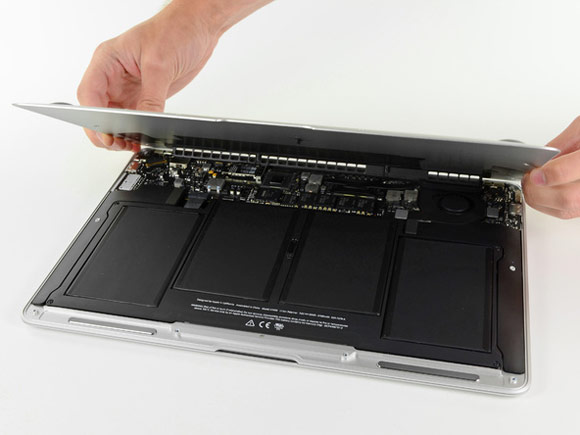

Снимаем крышку. Винты с октября прошлого года нисколько не изменились — шлицы на них всё так же выполнены в виде пятиконечной звезды. Чтобы было неповадно разбирать ноутбук.

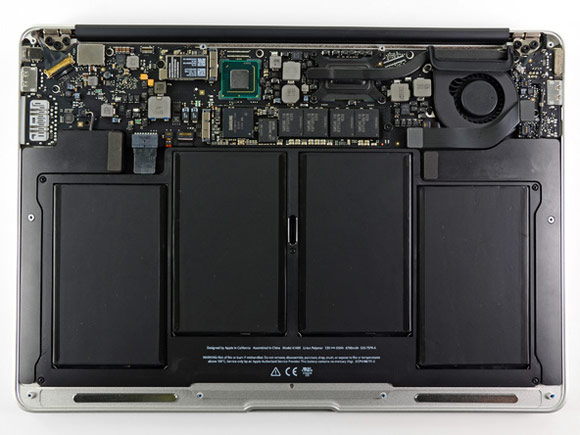

Внутри — как будто бы ничего нового. Тепловая трубка от кулера теперь “не дотягивается” до второго чипа на материнской плате. Всё потому, что это больше не видеочип. Но обо всём по порядку…

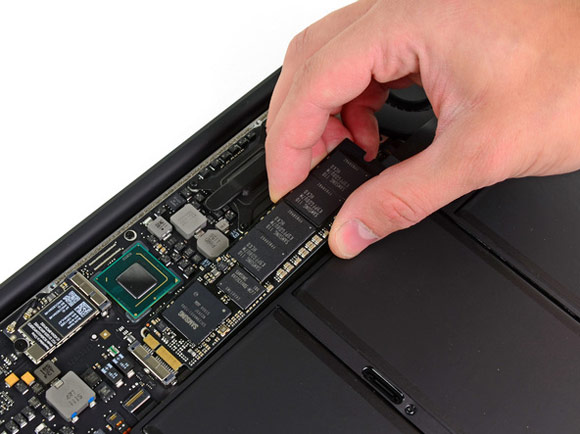

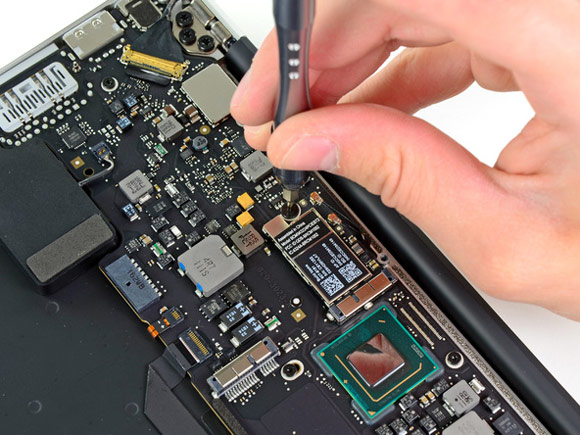

Здесь нас ждёт приятный сюрприз — SSD, как выяснилось, не интегрирован на материнскую плату. Стало быть, флеш-память по-прежнему можно заменить. Отличные новости для любителей недешёвой модернизации.

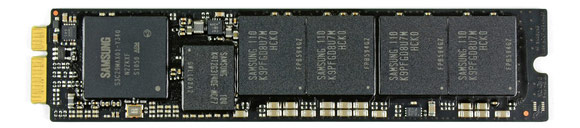

Сама плата SSD осталась прежней с тех пор, как в апреле произошла смена поставщика. Это всё та же Samsung SM128C.

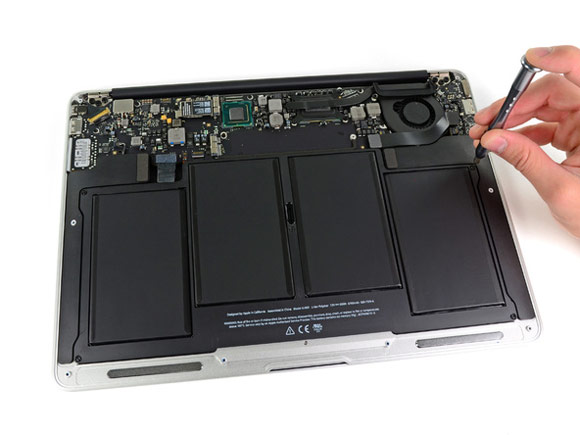

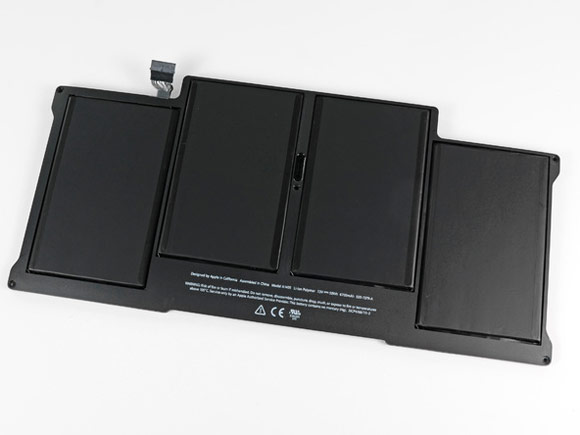

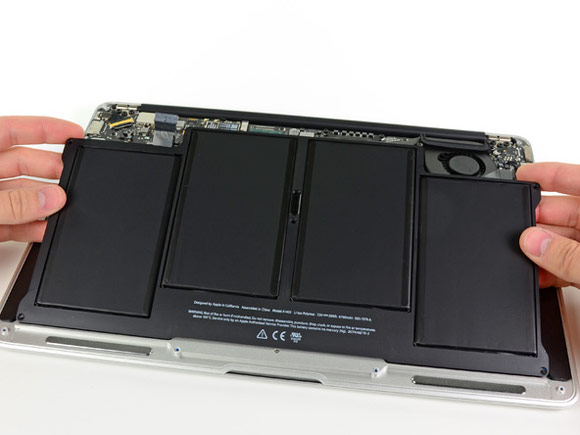

Откручиваем винты Torx и отсоединяем 4-секционную батарею. Несмотря на схожее время работы, изменился идентификатор батареи: был A1377, стал A1405.

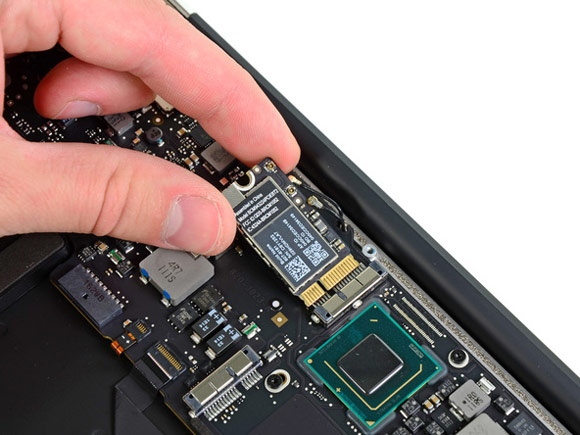

Расположение элементов на материнской плате также претерпело некоторые изменения. Платка mini-PCIe с чипами Wi-Fi и Bluetooth отныне расположена в другом месте. Что, впрочем, не мешает её снять и рассмотреть:

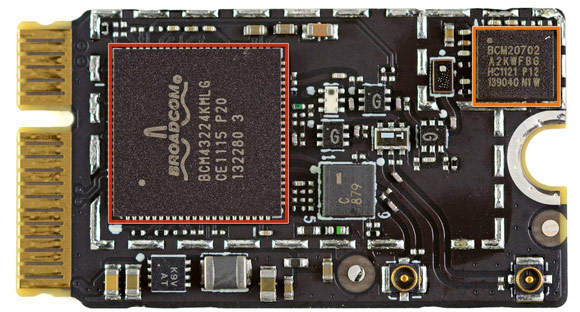

Красным отмечен 802.11n-трансивер Broadcom BCM4322, оранжевым — чип Bluetooth 4.0, Broadcom BCM20702

Bluetooth-чип, кстати, выполнен по технологии Bluetooth low energy с массой преимуществ перед классическим Bluetooth: 128-битным шифрованием данных, задержкой в 6 миллисекунд (раньше было 100 мс) и меньшим энергопотреблением.

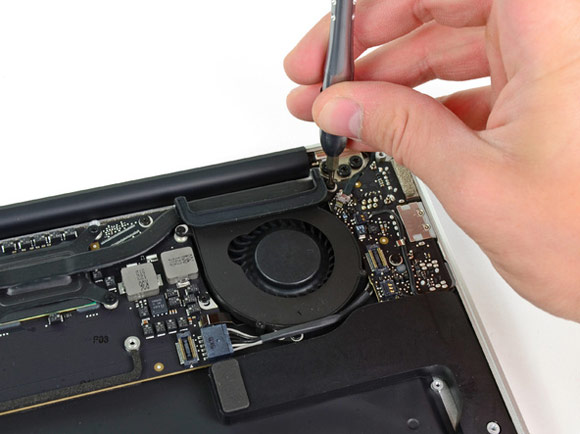

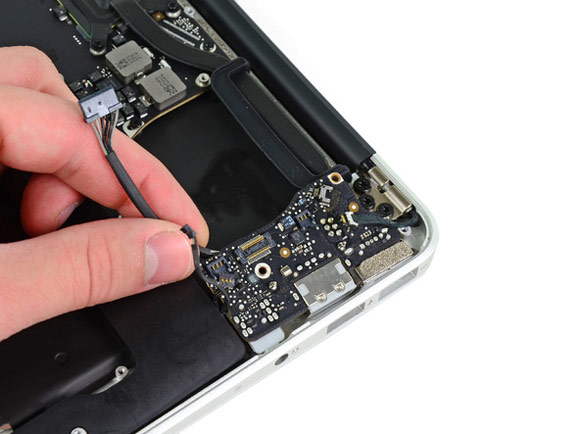

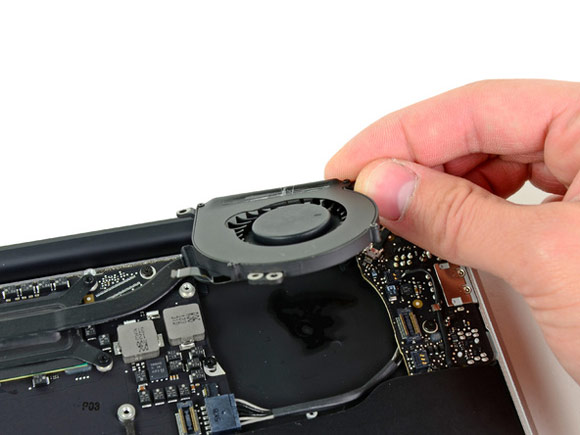

Самое время снять кулер. Затем можно будет отсоединить плату с разъёмами мини-джек, USB и Magsafe, а также с миниатюрным аудио-контроллером.

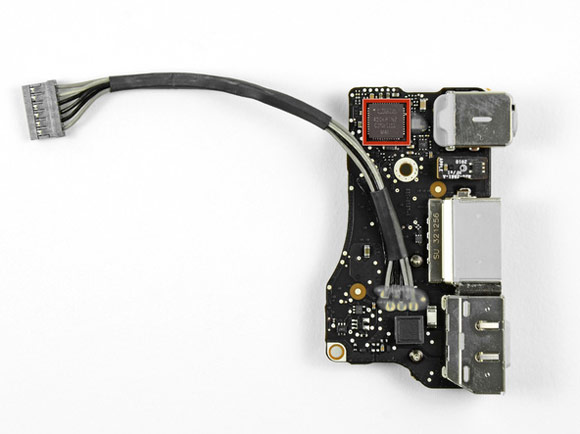

Красным отмечен аудио-контроллер Cirrus 4206BCNZ — стандартный для большинства современных MacBook

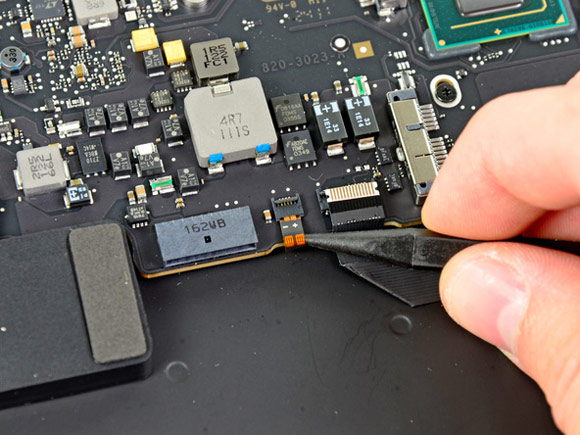

Маленький оранжевый шлейф, которого раньше не было, необходим для питания светодиодов, расположенных под клавиатурой. О них мы тоже ещё поговорим.

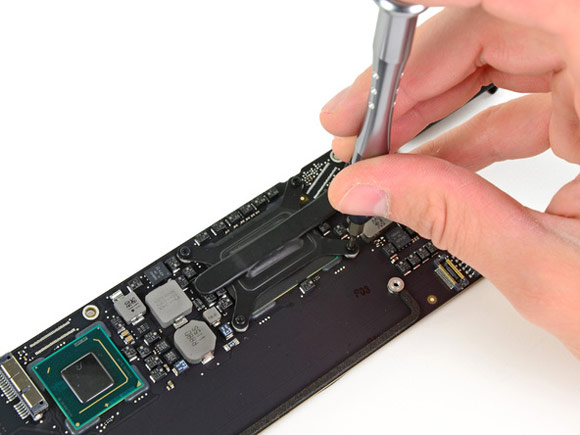

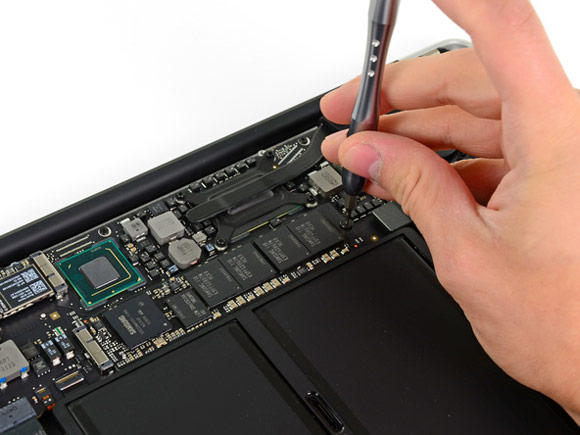

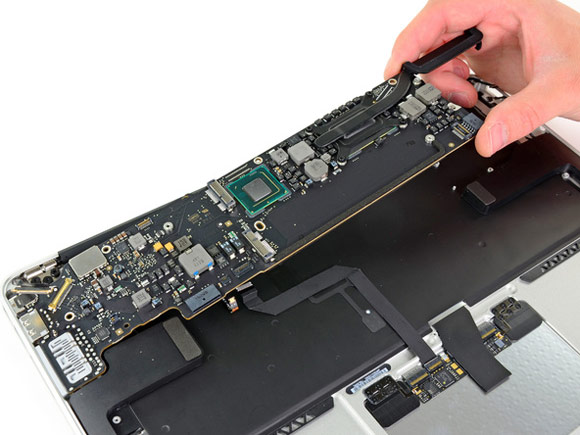

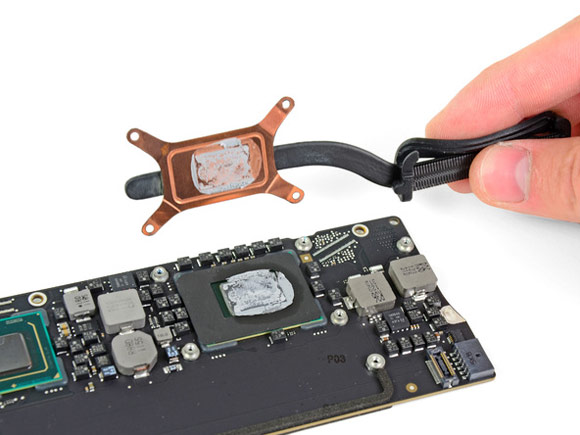

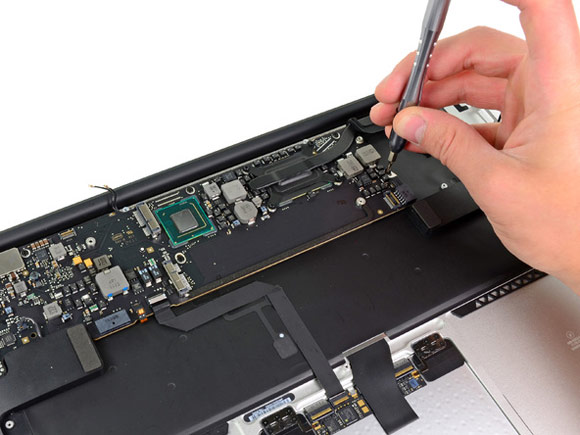

Ключевой момент — снятие материнской платы и теплоотвода для Core i5. “Плашка”, лежащая на процессоре, стала больше (впрочем, сам чип тоже здорово прибавил в размерах), а вот тепловая трубка осталась прежней. Не будет ли MacBook Air греться больше, чем нужно — вот вопрос.

Удивительно, но термопасты на процессоре совсем немного. Раньше Apple буквально заливала ей всё вокруг. Экономия на спичках, или же Sandy Bridge действительно так хорош?

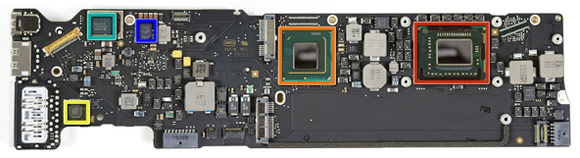

Верхняя часть материнской платы:
• Красный — процессор Intel Core i5 со встроенным видео Intel HD 3000;
• Оранжевый — интеловский контроллер, обеспечивающий связь между процессором и различными интерфейсами. Скорее всего, он же отвечает за Thunderbolt;
• Жёлтый — SD-контроллер Genesys Logic 822;
• Зелёный и синий — что-то неизвестное, но наверняка очень нужное.

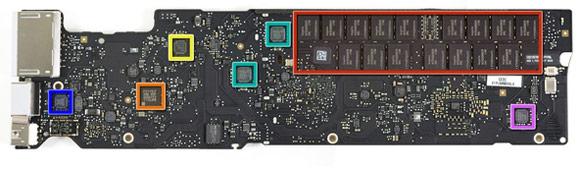

Нижняя часть платы:
• Красный — оперативная память Hynix на 4 Гб;
• Зелёный — контроллеры USB 2.0;
• Остальное — множество чипов, предназначение которых неизвестно.

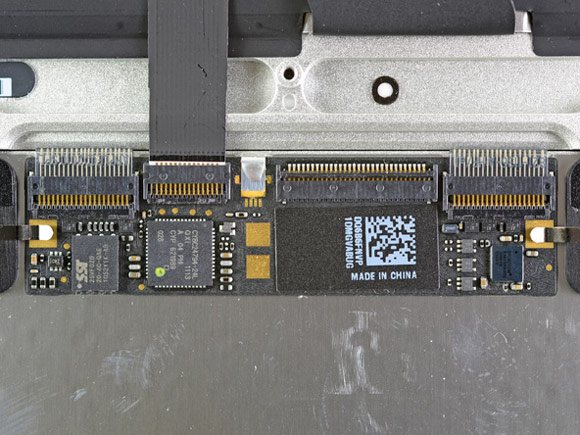

Плата для тачпада не изменилась ни на йоту:

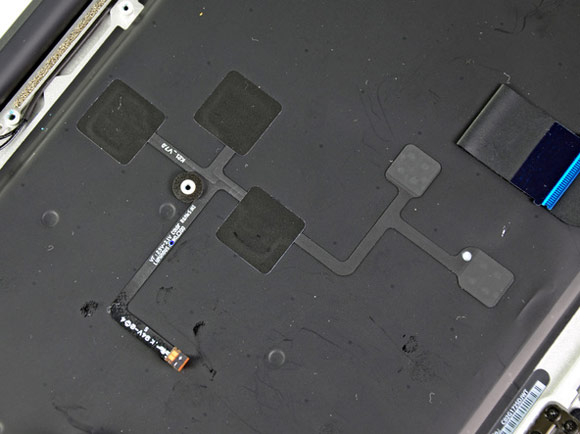

А вот это уже кое-что интересное. Перед вами — светодиодная сетка для подсветки клавиатуры. Несколько светодиодов по специальным оптоволоконным каналам подают свет на клавиатуру. Благодаря такой конструкции не нужно размещать отдельный светодиод под каждой из клавиш.

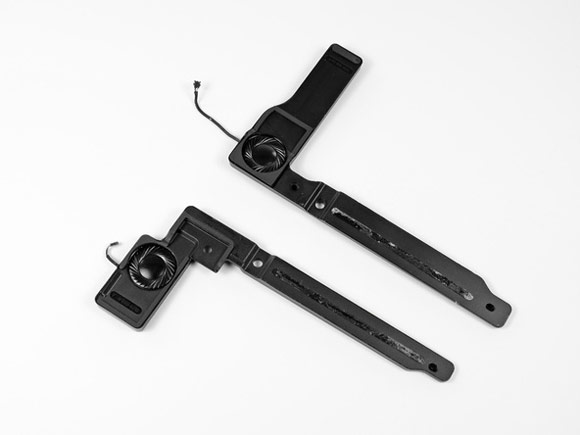

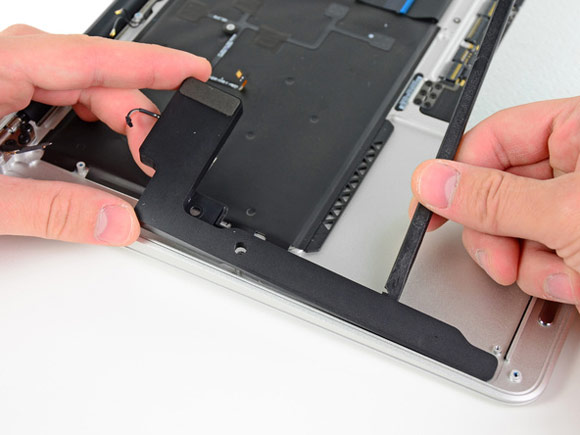

Спикеры по бокам посажены на клей. Снять их не составляет никакого труда:

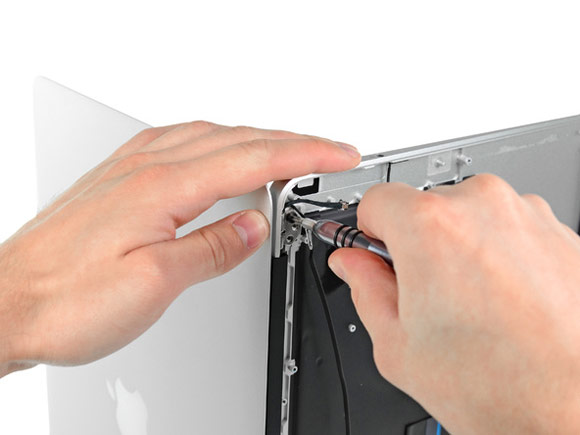

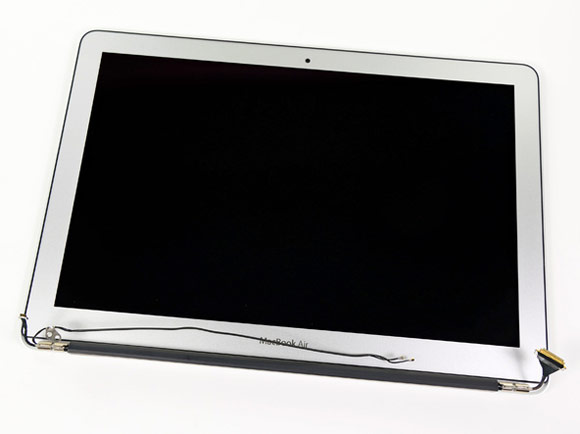

Наконец, аккуратно откручиваем винты, соединяющие основную часть с дисплеем. iFixit сообщают, что разместить над экраном HD-камеру было бы невозможно из-за ограничений по толщине. Или, по крайней мере, производство столь миниатюрной камеры обходилось бы куда дороже.

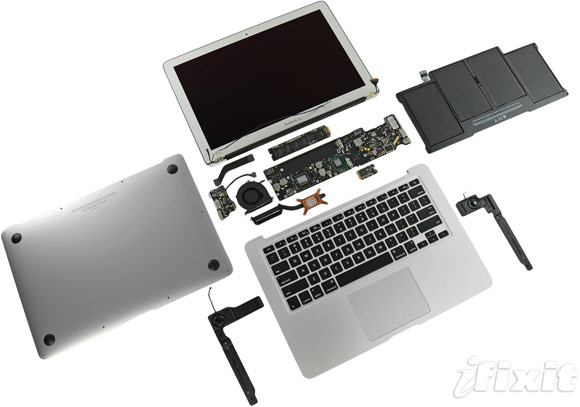

В заключение — традиционная фотография всех внутренностей устройства. Очень скоро мы “разберёмся” и с новым Mac mini. Не уходите далеко. [ifixit]
