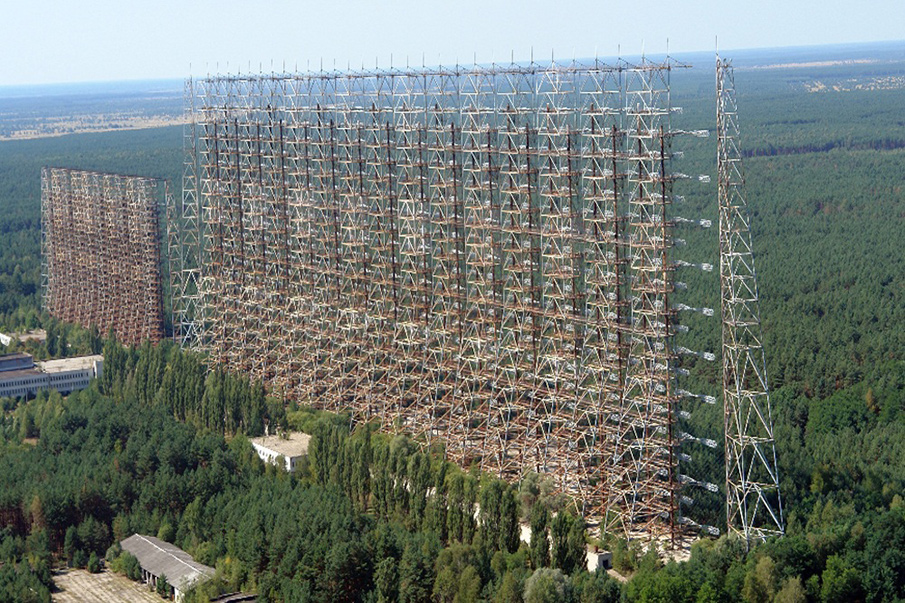

Как появилась станция Дуга вблизи Чернобыля, самый загадочный объект времён СССР. Про неё сложили мифы, но правда намного проще

Думаю, каждый слышал хоть что-то о загоризонтной радиолокационной станции «Дуга», расположенной в Чернобыле.

Она до сих пор возвышается над чернобыльской зоной отчуждения. А в апреле 2021 года ее внесли в реестр недвижимых памятников Украины.

Вокруг «Дуги» долгое время ходило большое количество слухов. Американцы искренне верили, что РЛС — это военный психотропный излучатель, который способен промыть мозги любому человеку.

Это один из самых необычных и масштабных объектов вблизи Чернобыля. Разбираемся, как появилась РЛС «Дуга» и что она делала на самом деле.

Где вы могли слышать про «Дугу»

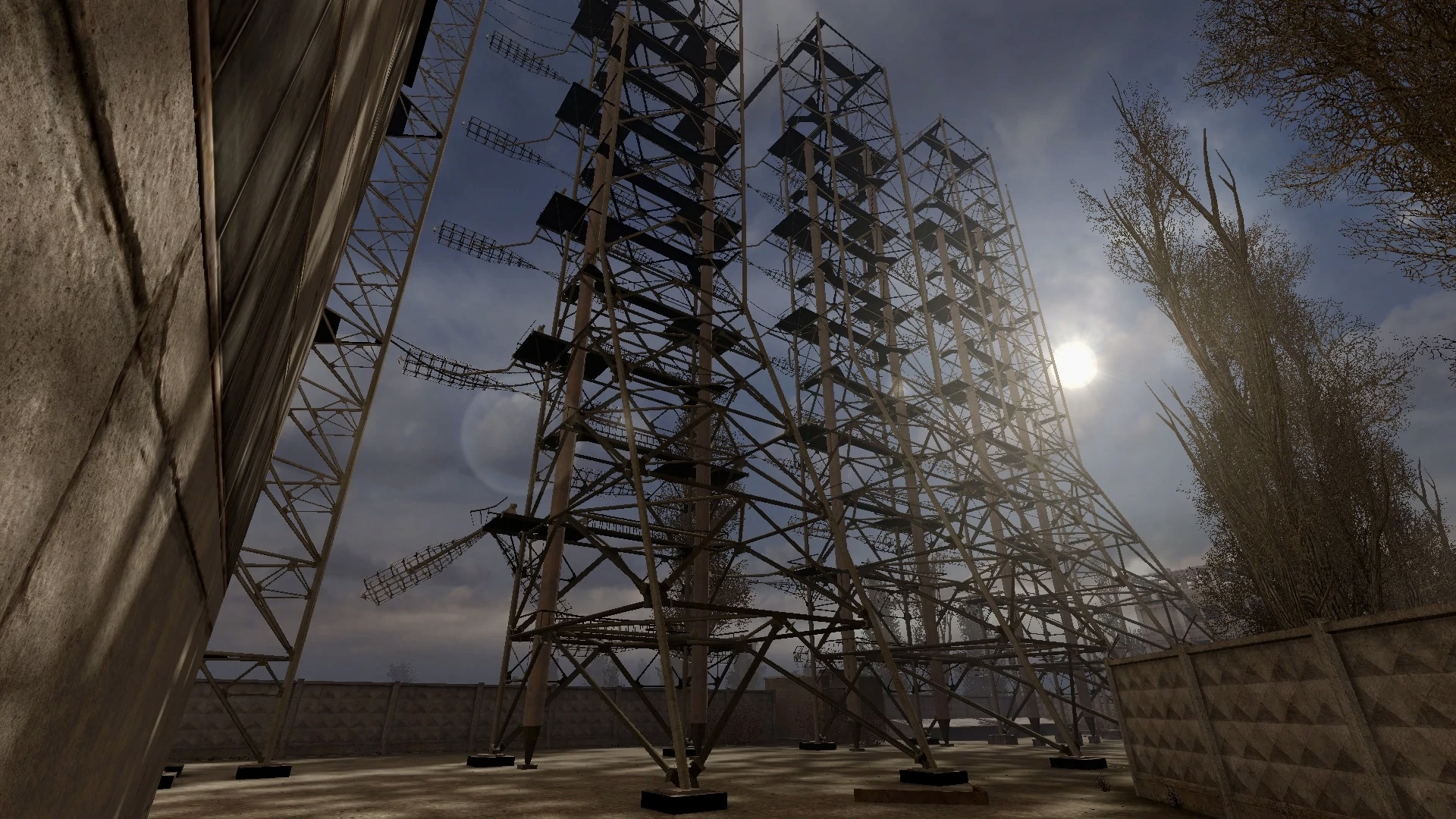

Скриншот из мода для S.T.A.L.K.E.R. Зов Припяти

РЛС «Дуга» уже давно стала объектом культурного наследия. Она часто мелькала в различных играх, фильмах и книгах.

Самый яркий пример — серия игр и книг S.T.A.L.K.E.R.

Антенну там такую здоро-овую отгрохали, с пятиэтажку целую размером! В общем, интеллигенция. Только вот спокойствия в этом Лиманске не было. Народ всё какой-то себе на уме, на пришлых косился, бубнил всё что-то под нос, да власть советскую превозносил, даже когда перебои со снабжением случались.

— цитата из игры

Со слов игрового персонажа Лесника, антенна негативно влияла на психику жителей: из-за излучения они тяжело шли на контакт с незнакомцами и фанатично превозносили советскую власть. Это была официальная позиция разработчиков во вселенной игры. Она основывалась именно на тех самых слухах, которые разносили американцы.

Продолжая тематику сталкеров, РЛС также показывали в Chernobylite — экшн-игре с элементами выживания. На ней завязана одна из сюжетных миссий, влияющих на отношение к главному герою. Про происхождение «Дуги» в этой вселенной не сообщалось, однако можно было её подорвать.

«Дуга» появлялась и в недавней Call of Duty Black Ops: Cold War. Она засветилась в одной из концовок игры (без спойлеров, вдруг вы ещё не прошли).

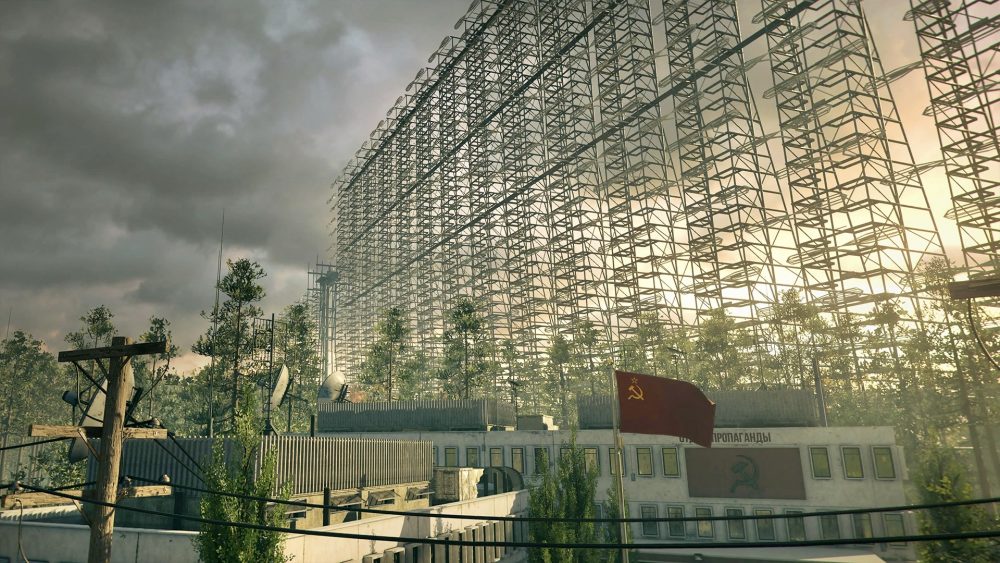

Скриншот из Call of Duty Black Ops: Cold War

В начале 2021 года, спустя год после релиза «хайпового» сериала «Чернобыль», канал BBC выпустил даже небольшой документальный фильм, посвящённый радиолокационной станции. В нем рассказывается о появлении РЛС и влиянии её на общество.

Среди слухов, описанных в картине, упоминается возможность уничтожения врагов с помощью электрического импульса. Конечно же, на самом деле это не так.

Как появилась РЛС «Дуга»

В ответ на появление в США плана по бомбардировке Москвы, Ленинграда, Урала и других промышленных районов в СССР стали искать адекватный ответ.

Чтобы избежать угроз извне, конструктор Владислав Репин и академик Александар Минц предложили создать систему раннего предупреждения о ракетном нападении (СПРН). Она состояла из трёх элемнентов, чтобы избежать ложного обнаружения:

• космического: спутники фиксировали в инфракрасном диапазоне факелы от стартов ракет
• загоризонтного: фиксация факелов от стартов ракет в радиодиапазоне
• наземные РЛС типа «Дарьял»: отслеживают баллистические ракеты на подлете к территории страны

Суть в том, что ракета, запущенная из США, долетала до СССР за 20 минут, а работавшие на тот момент системы могли обнаружить ее только за 5 минут до падения. СПРН могла определить ракету спустя 3-4 минуты после старта.

На фоне угрозы со стороны США было принято решение построить сразу три боевые станции: одну — в Чернобыле, вторую — в Комсомольске-на-Амуре, а третью близ Николаева. Они покрывали территорию США, где располагались 940 ракет с ядерными боеголовками, нацеленными на СССР.

Расположение под Чернобылем (🗺 точное местоположение тут) было выбрано не просто так. Дело не в том, что РЛС требовала огромное количество энергии. И не в том, что рядом должна была расположиться ЧАЭС для питания этой станции. Дело во времени суток. В ионосфере имеется так называемая «полярная шапка» мешающая прохождению радиоволн; когда днем в Чернобыле вероятность обнаружения была максимальна, ночью на Дальнем Востоке она становилась минимальной, и наоборот.

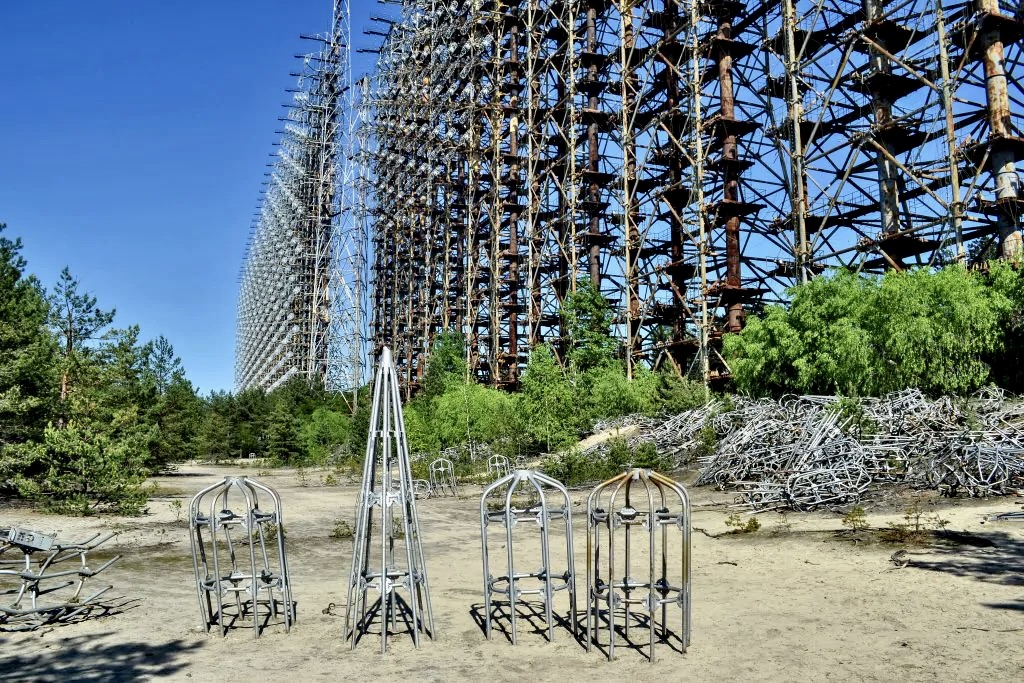

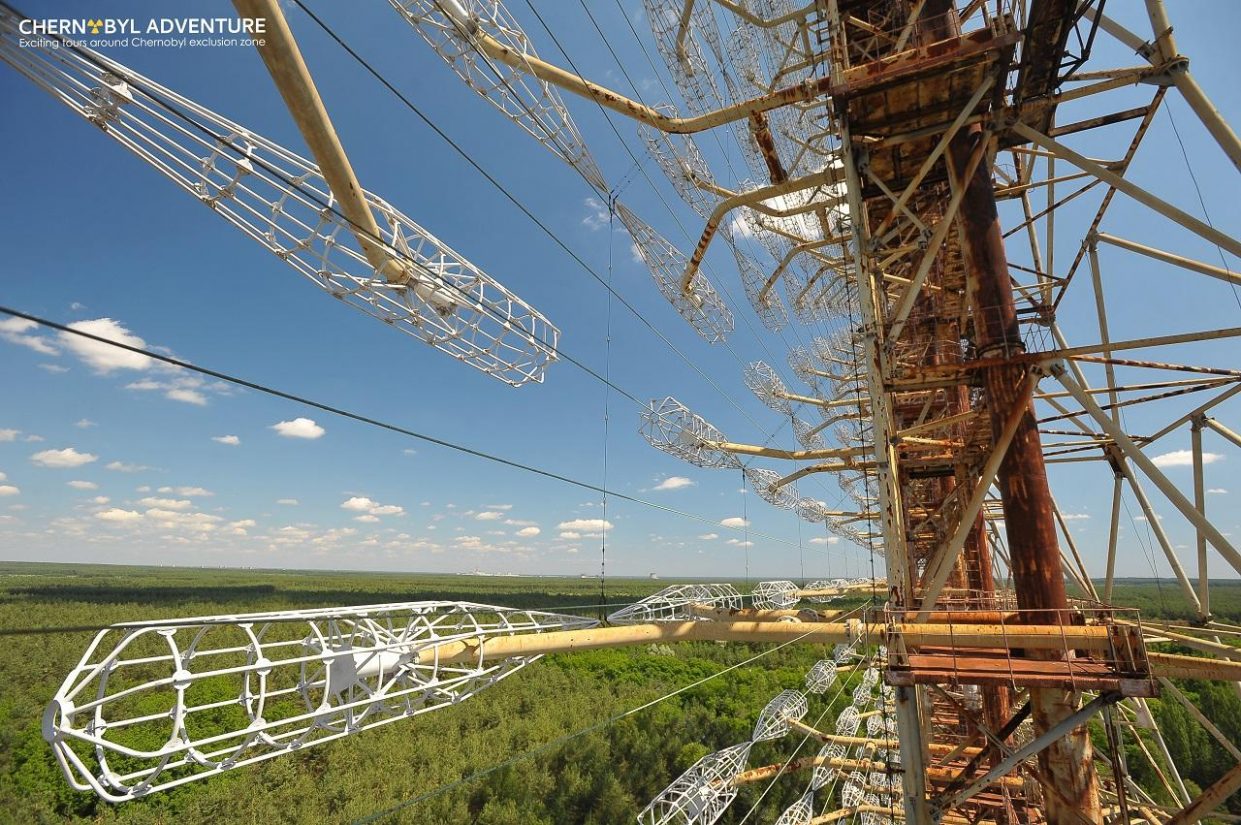

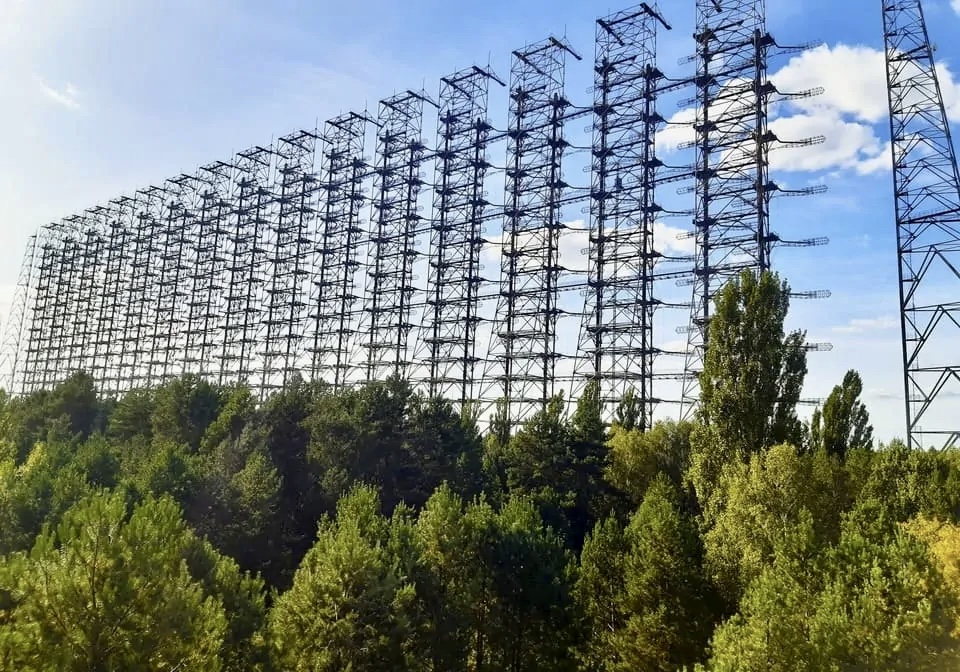

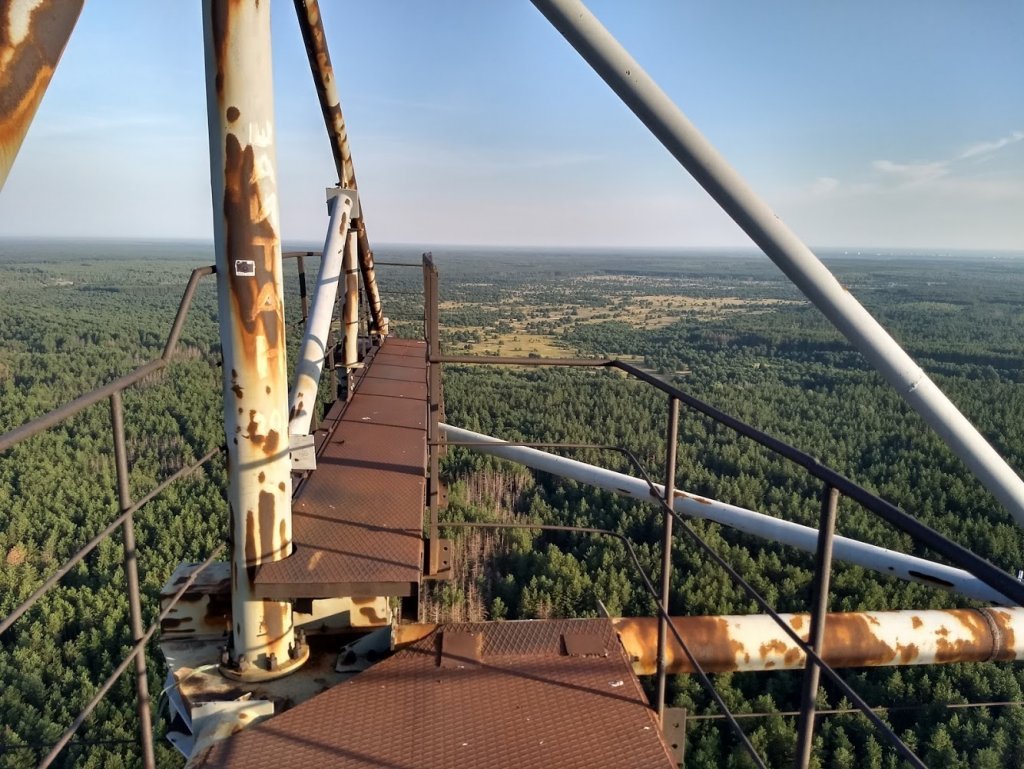

wp-image-1113990wp-image-1113991wp-image-1113989wp-image-1113988

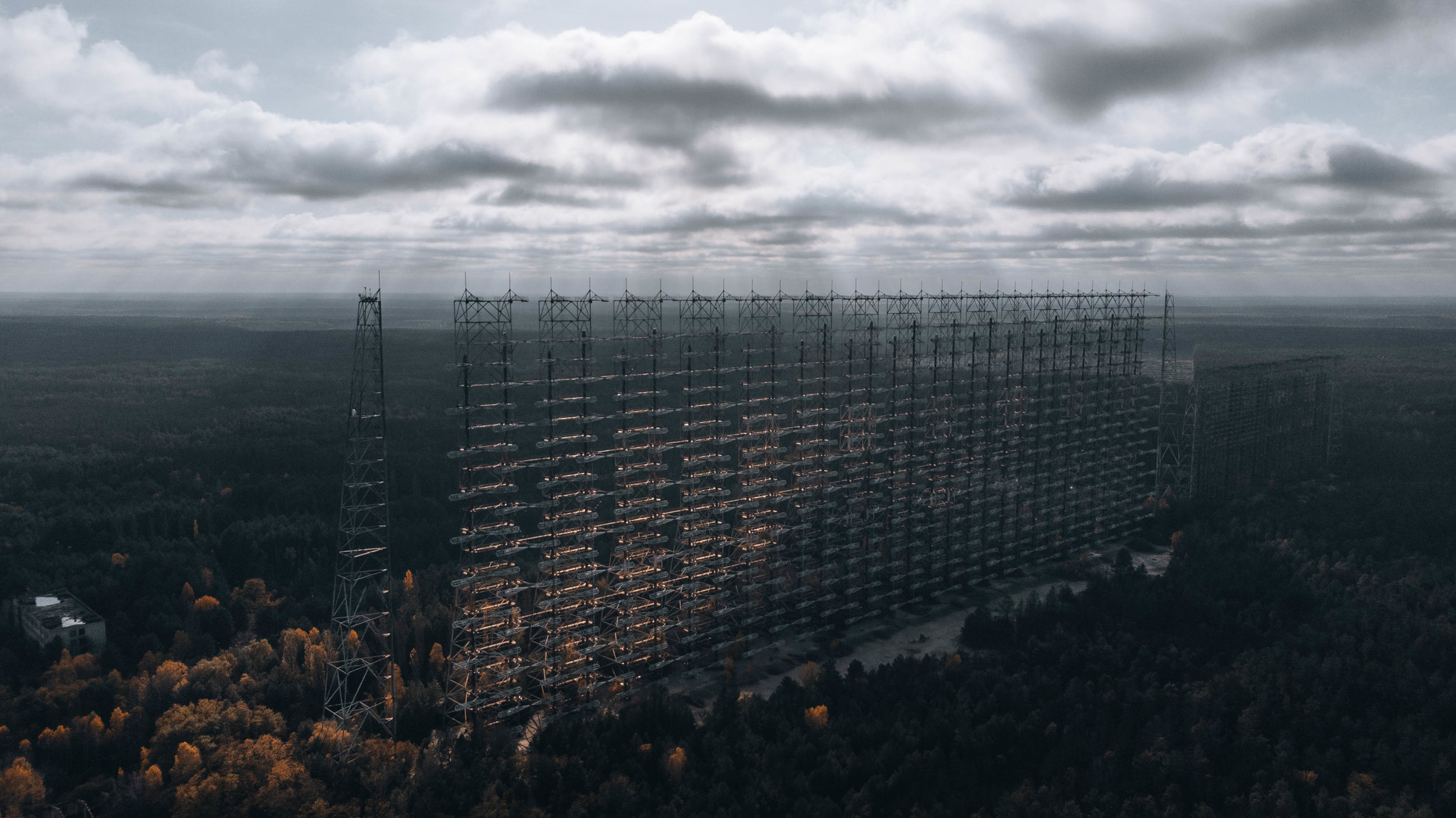

В 1982 году станции «Дуга» были введены в строй. РЛС 5Н32 «Дуга», расположенная в Чернобыле, имела следующие характеристики:

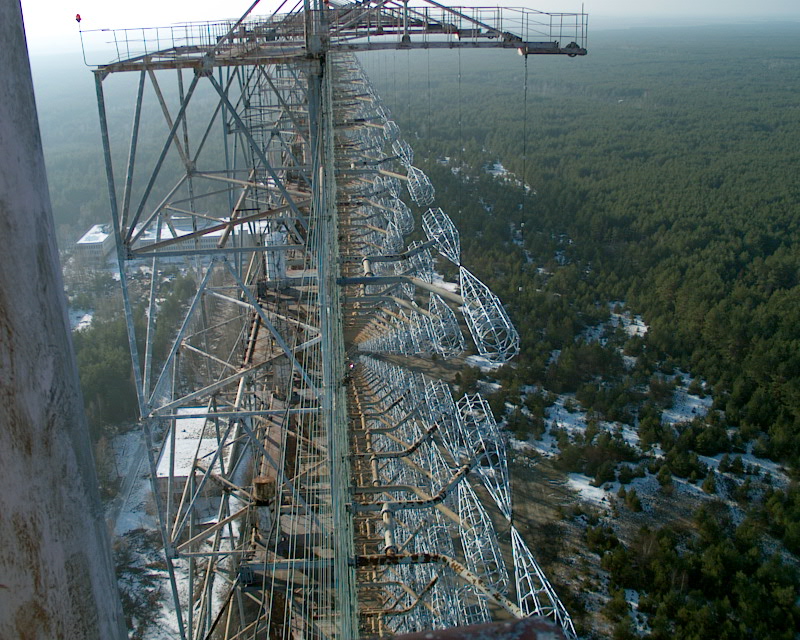

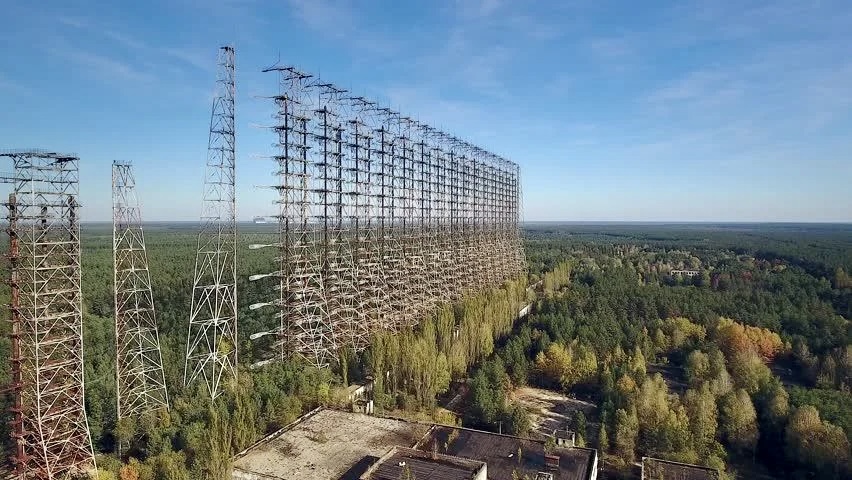

Станция включает в себя две огромные антенны – приемную и передающую

▪️ Высота приемной антенны: 135 метров
▪️ Ширина приемной антенны: 300 метров

▪️ Высота передающей антенны: 210 метров
▪️ Ширина передающей антенны: 85 метров

▪️ Потребление передатчика: 1,5 МВт
▪️ Потребление самой станции: 500 кВт

Кроме этих антенн в стационарный комплекс радиолокационной станции входят 26 передатчиков, каждый из которых имеет размеры практически с двухэтажный дом.

Изготовление, монтаж и ввод в эксплуатацию передатчиков осуществлял Днепропетровский машиностроительный завод. Все работы велись в зоне повышенной опасности. Внутри огромного двухэтажного передатчика рабочие напряжения были от 6 до 40 кВ.

В секретных документах отмечалась невероятная мощность работы РЛС. Из примеров, о которых говорили: если в арбуз вставляли металлическую проволоку (вокруг станции находились совхозные поля, на которых выращивали сельхозпродукцию для всего Союза), то эта ягода начинала работать как приемник.

По факту же сооружение было способно отслеживать цели, которые были на расстоянии до 3000 км. С помощью данных радаров военные могли в прямом смысле заглянуть за горизонт.

РЛС работала на частотах 3,26-17,54 МГц, и это вызывало неточность работ у морских военных и гражданских судов в Европе.

«Дуга» была лишь приемником, а передатчик был построен в 60 километрах от нее в месте под названием Любеч-1 — это уже заброшенный военный городок на территории Украины. Совершенно секретные объекты находились под усиленной охраной.

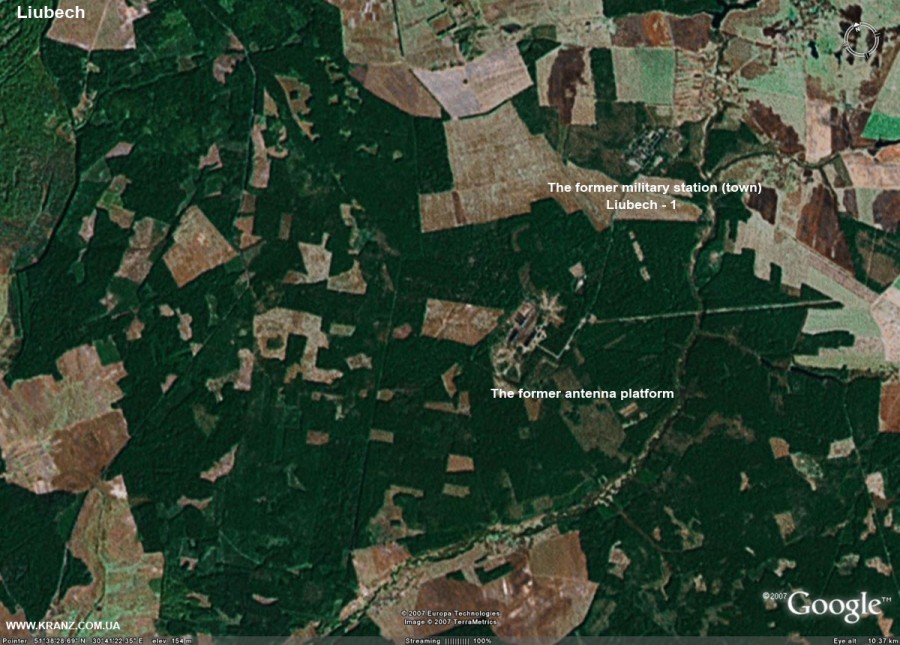

Расположение «Дуги» и «Любеч-1» на карте

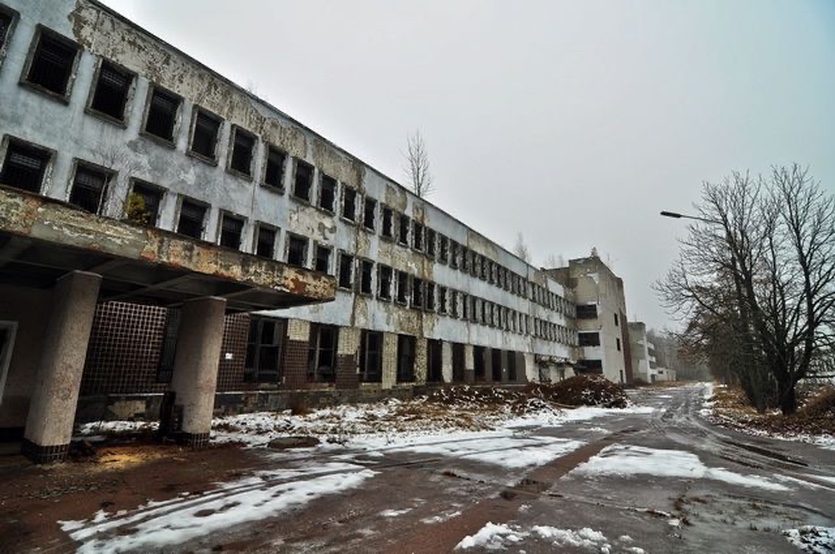

Фотография из «Любеч-1»

Чтобы запутать врагов, советское командование часто обозначало такие объекты номерами или несоответствующими реальности объектами. На советских картах «Дуга» отмечалась как детский лагерь. Вблизи радара даже построили автобусную остановку, украшенную медведем — символом Олимпийских игр в Москве в 1980 году.

Так, Филипп Донахью, американский журналист, которому одному из первых удалось попасть в Чернобыль после аварии, попытался узнать побольше про РЛС у официального сопровождающего лица, ведь его никак нельзя было скрыть. На все вопросы об этом сооружении ему сказали, что это недостроенный отель. В СССР отрицали любое существование радара.

В 1976 году мир впервые услышал повторяющийся импульс, который рассылал передатчик в тестовом режиме. Послушайте сами:

Он получил название «дятел», поскольку был очень похож на треск от деятельности птицы.

От использования «Дуги» отказались из-за аварии на ЧАЭС

Поставить на боевое дежурство модернизированный радар помешала авария на Чернобыльской атомной электростанции, которая произошла 26 апреля 1986 года. До масштабных «прогонов» работы РЛС так и не дошло.

Первоначально станция была законсервирована, но позже стало ясно, что при существующем уровне радиации вернуть её в строй не получится. По этой причине приняли решение демонтировать основные радиоэлектронные узлы ЗГРЛС и вывезти их на Дальний Восток.

То, что не сняли официальные службы, разграбили впоследствии мародеры. Теперь это просто объект национального наследия.
