Как я строю самолёты на крупнейшем авиазаводе страны

В моем родном Ульяновске не так много достопримечательностей мирового уровня.

Тем не менее, несколько масштабных фишек на 800 тыс. жителей города все же найдется. Ульянов-Ленин среди них однозначно занимает первое место. Именно в его честь был переименован Симбирск.

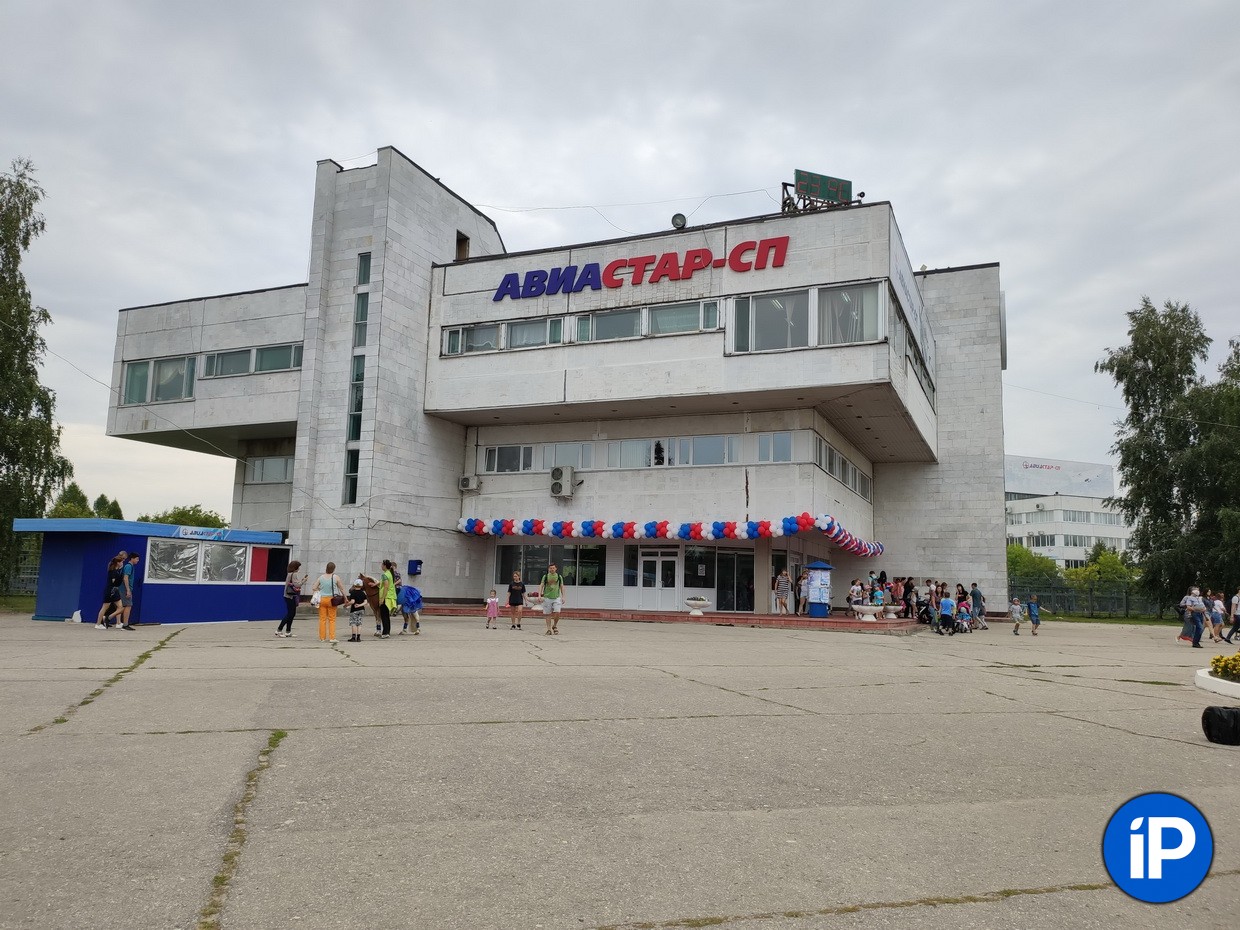

Завод начинается с проходной

Второе место просто обязан получить Ульяновский Авиапромышленный Комплекс (УАПК), с недавних пор получивший имя АО «Авиастар-СП».

По задумке советского правительства УАПК должен был стать самым масштабным в мире авиастроительный заводом.

Предприятие, построенное с нуля в чистом поле, должно было выполнять полный цикл работ по созданию самолетов. От выплавки стали до изготовления приборов, от изготовления собственных инструментов до сборки самых больших в мире самолетов, ни одно самолётное производство в мире не имеет таких компетенций.

О том для чего и почему этот завод появился именно в Ульяновске можно рассказать отдельную историю. Сегодня поговорим о другом.

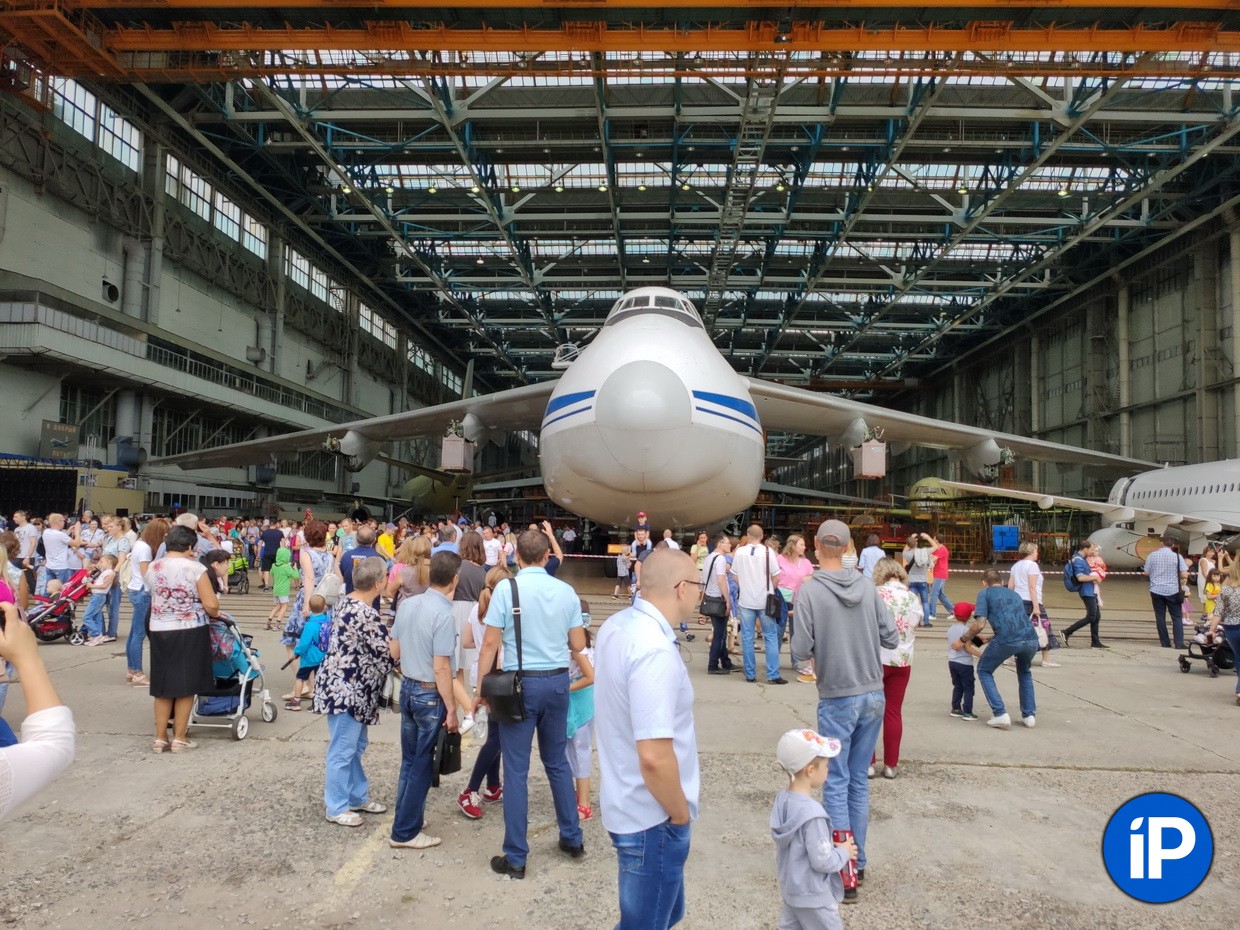

«Руслан» улыбается

Спустя почти 50 лет после своего появления «Авиастар» продолжает деятельность. Ан-124 «Руслан», с которого начиналась история производства (и под производство которых в итоге спроектированы корпуса) сменили новые типы. Сначала на заводе освоили выпуск Ту-204.

Ещё не запущенная поточная линия производства Ил-76МД-90А

После передачи этого самолета в Казань основная работа сконцентрировалась вокруг новой модификации Ил-76, Sukhoi Superjet и нескольких перспективных новинок.

Предприятие занимается серийным производством военно-транспортного Ил-76МД-90А. В ближайшее время стартует серийный выпуск заправщика Ил-78М-90А.

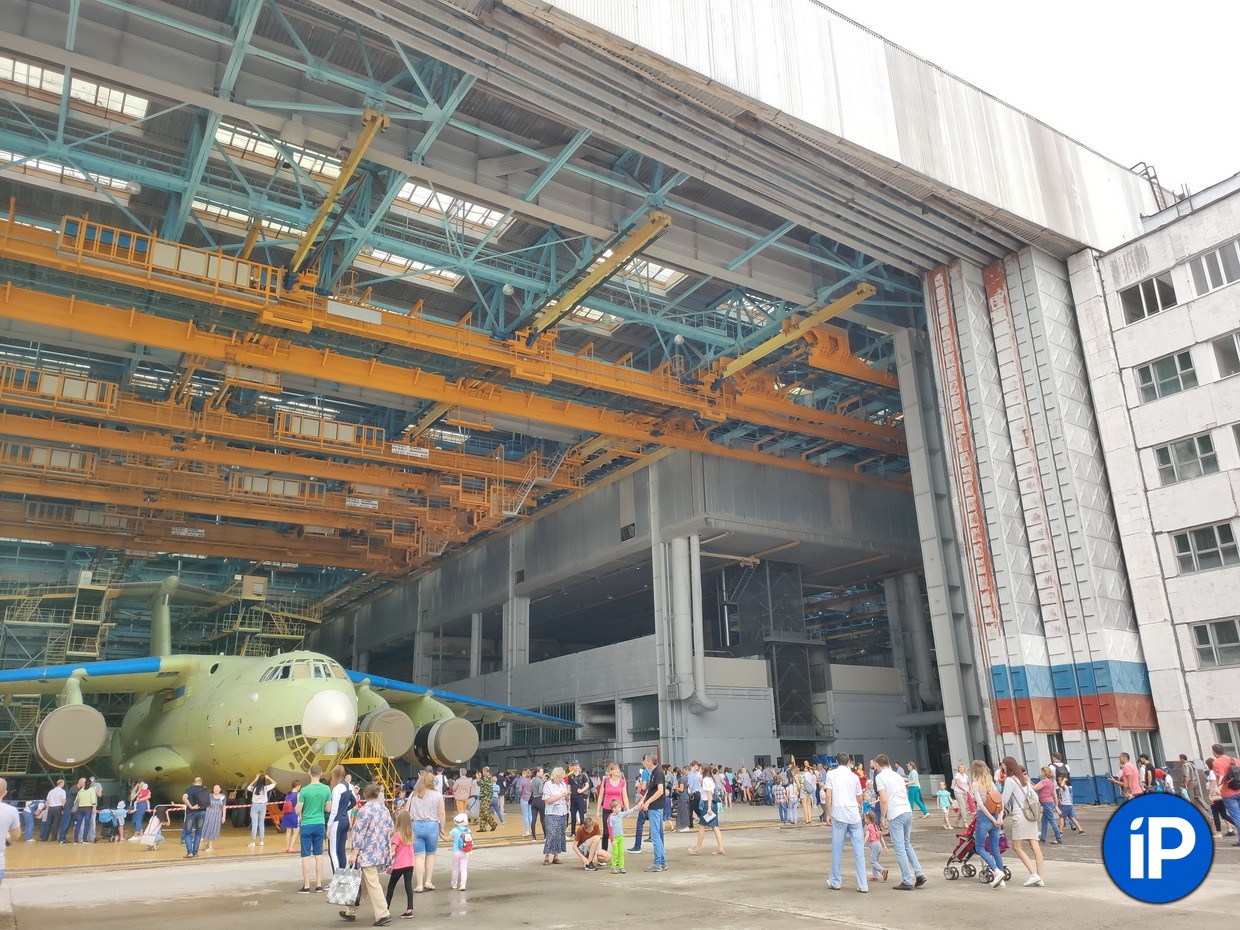

Ворота размером с самолет. Внушает?

Кроме этого, завод изготавливает в кооперации отдельные агрегаты пассажирских самолетов МС-21 и «Сухой Суперджет», ряда проектных судов КБ Ильюшина (ПАО «Ил»), ведет послепродажное обслуживание Ан-124 и Ту-204 различных модификаций.

Поднимать их на крыло — моя работа. Уже 6 лет я строю самолеты на АО «Авиастар-СП».

Почему «Авиастар-СП» самый-самый в России?

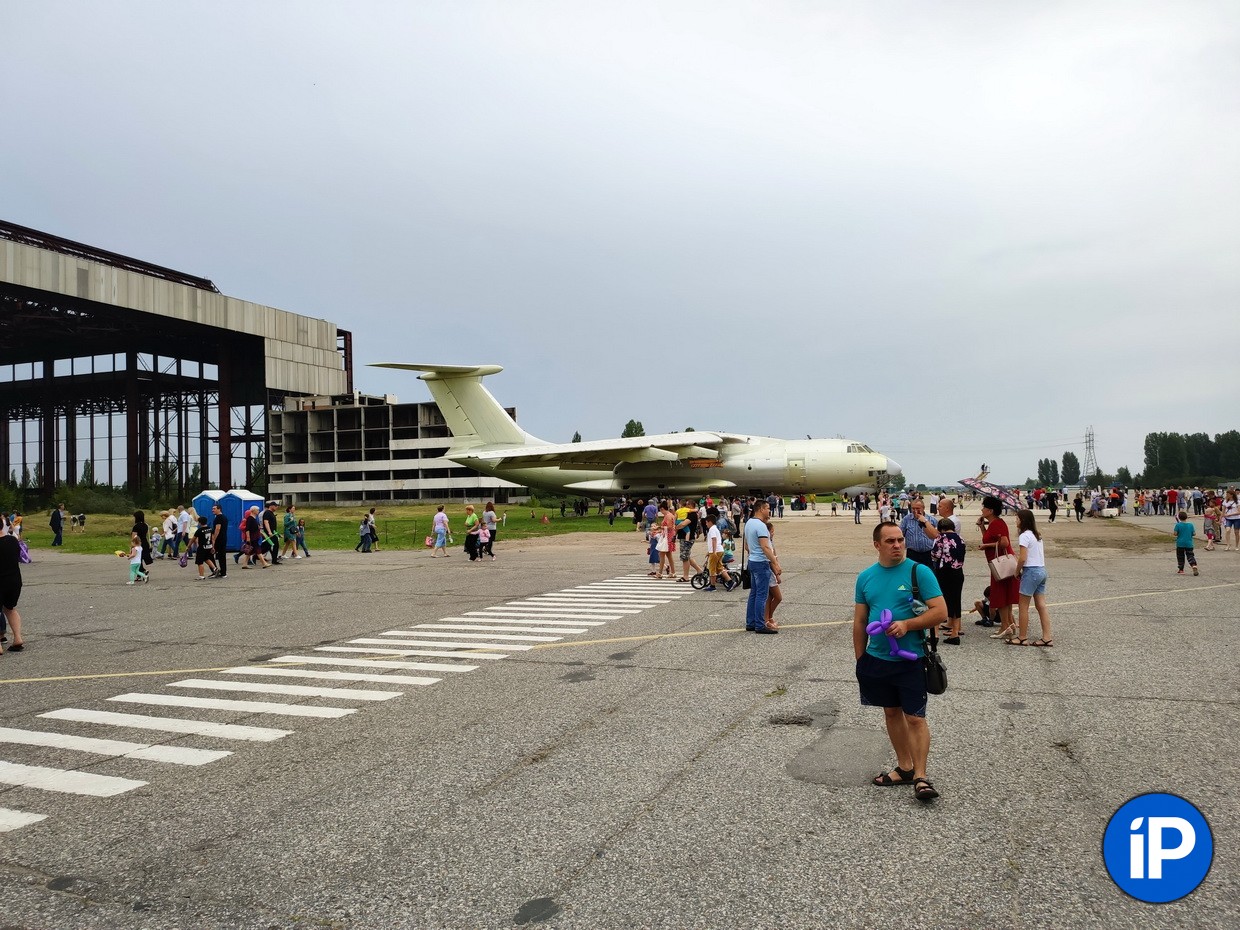

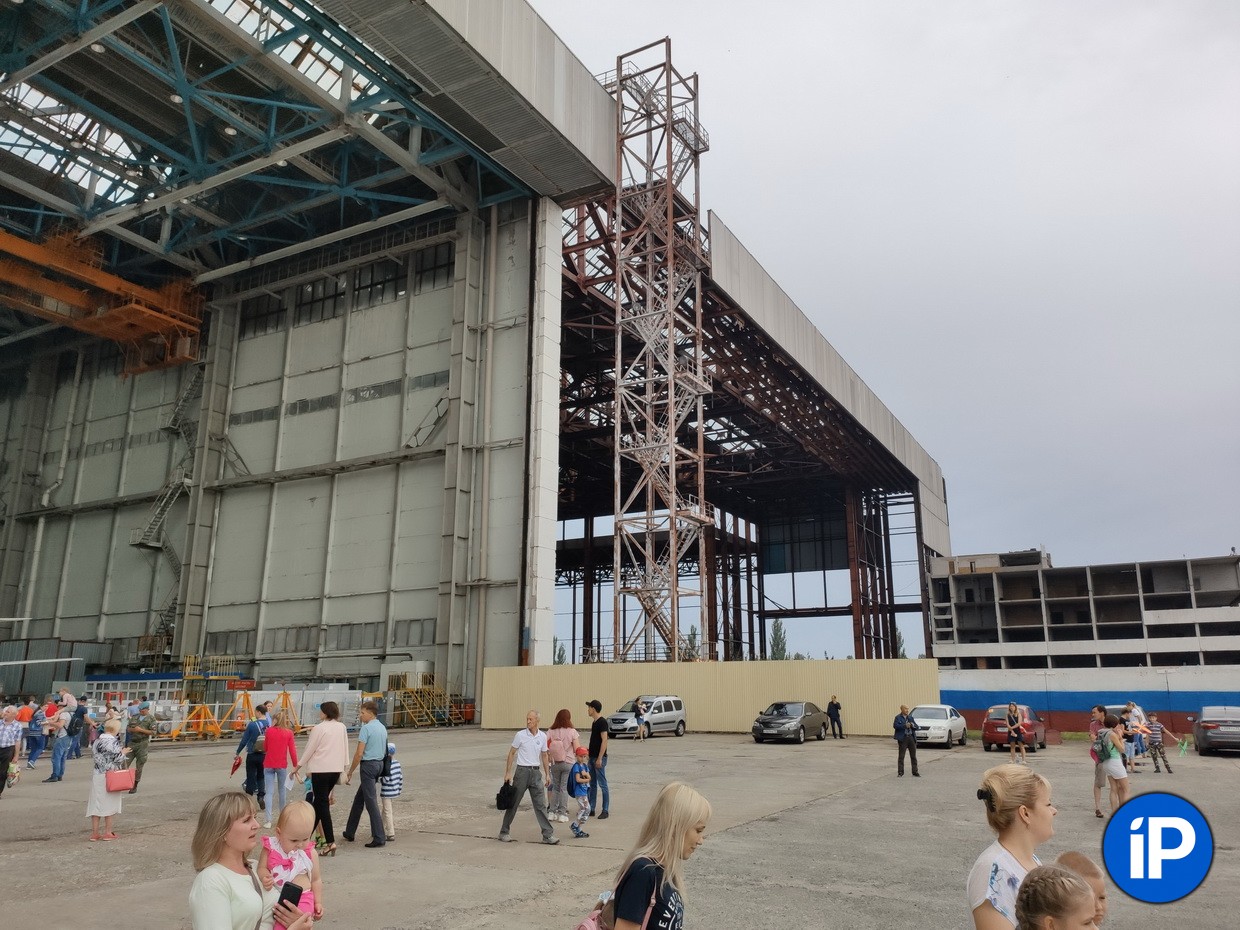

Недостроенный корпус должен был увеличить выпуск «Русланов» до 100 штук в год

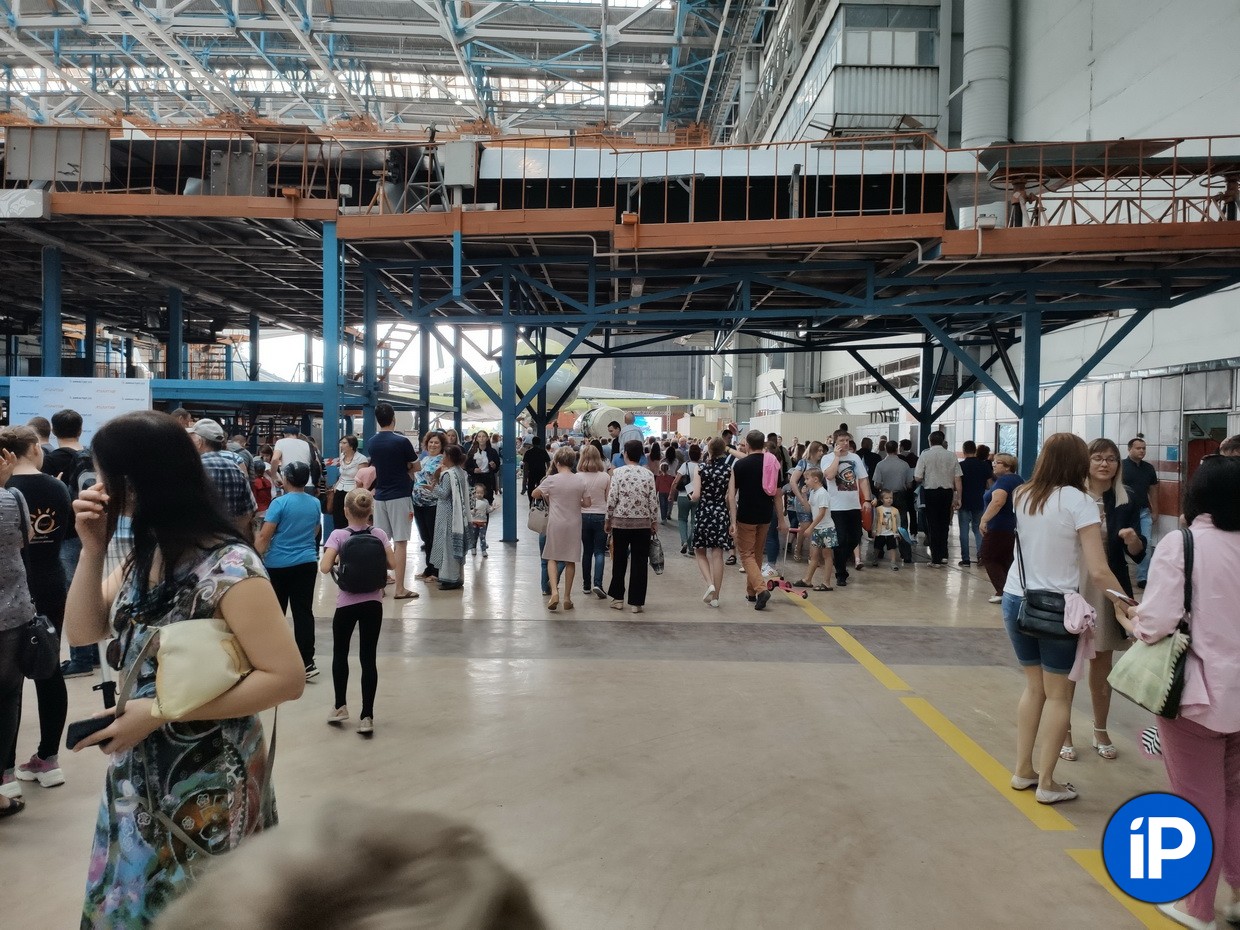

К сожалению, поделиться интересными моментами непросто, но в День авиации, 17 августа 2019 года мне наконец-то удалось сделать немного фотографий завода.

Построенный в порыве гигантомании, «Авиастар» отличался от других авиастроительных предприятий СССР, России и зарубежья колоссальными масштабами.

По проекту, площадь комплекса могла бы поспорить с полумиллионным городом, для обеспечения сотрудников жильём был организован и построен отдельный район города со своей инфраструктурой.

К сожалению, перестройка и последующее межвременье не позволили закончить задумку. Тем не менее завод даже после отторжения ряда уже освоенной площади занимает больше, чем квартал для его работников, и остаётся самым большим производственном комплексом города.

Совсем недавно здесь работало 45 тысяч человек. Сегодня на заводе трудятся только 9 тысяч и ещё 3 тысячи обслуживают его на договорной основе, являясь представителями сторонних организаций. Внушает?

Самолет-макет: реальный Ил-76МД-90А для ресурсных испытаний на прочность

На заводе существует ряд производств:

• центр металлургических компетенций
• заготовительно-штамповочное (ЗШП)
• механо-сборочное (МСП)
• неметаллов (МКП)
• агрегатно-сборочное (АСП)
• окончательной сборки (ПОС)
• летно-испытательная станция (ЛИС)

Эти и сопутствующие службы охватывают полный цикл, превращая металлические болванки в летающую машину. Именно здесь осваивали изготовление деталей из самых длинных металлических заготовок, варку титана, создавали уникальные композитные элементы, ныне забытые.

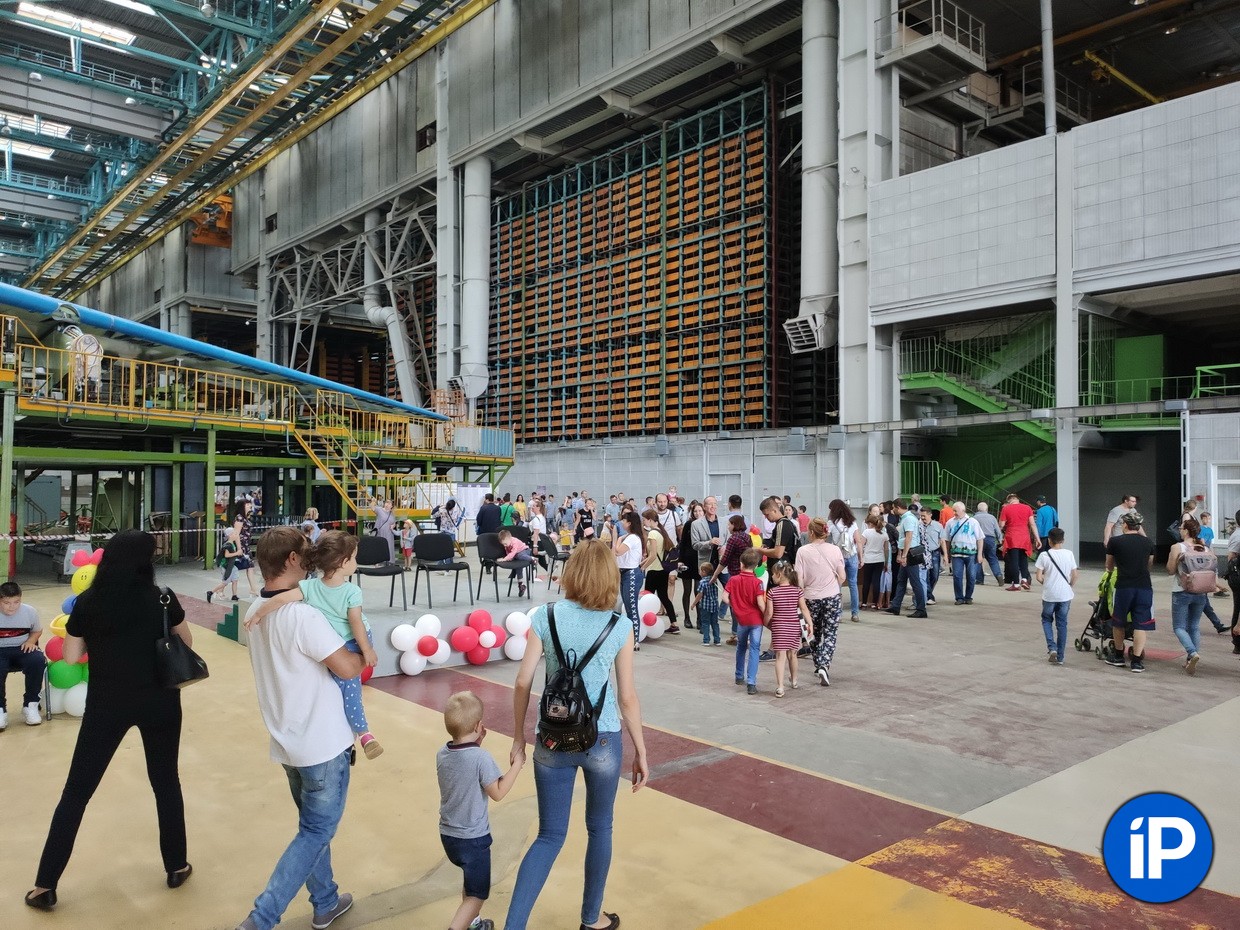

Роботизированный склад: детали вытаскивает манипулятор для конкретной работы. Рабочий только должен подойти

Да что там: в 90-е завод брался делать цельнотитановые яхты и мог в один заход обработать годовой объем деталей для автомобильного завода нашего города.

Один из бывших цехов ныне известен автопроизводителям России как завод оснастки «Форш»: он снабжает другие заводы необходимой, часто уникальной, оснасткой по всей стране. А для «Авиастара» — всего лишь один цех.

Стапель для работ на крыле «Руслана»

Комплекс изначально предназначен для постройки широкофюзеляжных крупнотоннажных самолетов. Ан-124 «Руслан» стал первым из них, хотя были планы реализации производства Ан-225 «Мрия», перспективных гипезвуковых пассажирских лайнеров и даже стратегических бомбардировщиков.

Если бы СССР не рухнул, именно здесь уже в конце 90-хх строили бы пресловутый ПАК ДА и серийные «Бураны».

Эти ворота меньше: всего 25 метров в высоту и около 50 в ширину. Как док для кораблей

В соответствии с масштабными планами был построен летно-испытательный комплекс с самой большой в СССР взлетной полосой, предназначенной для посадки особо тяжелых и специальных самолетов.

Но о нем — в другой раз. Сегодня о сборке агрегатов и окончательном производстве.

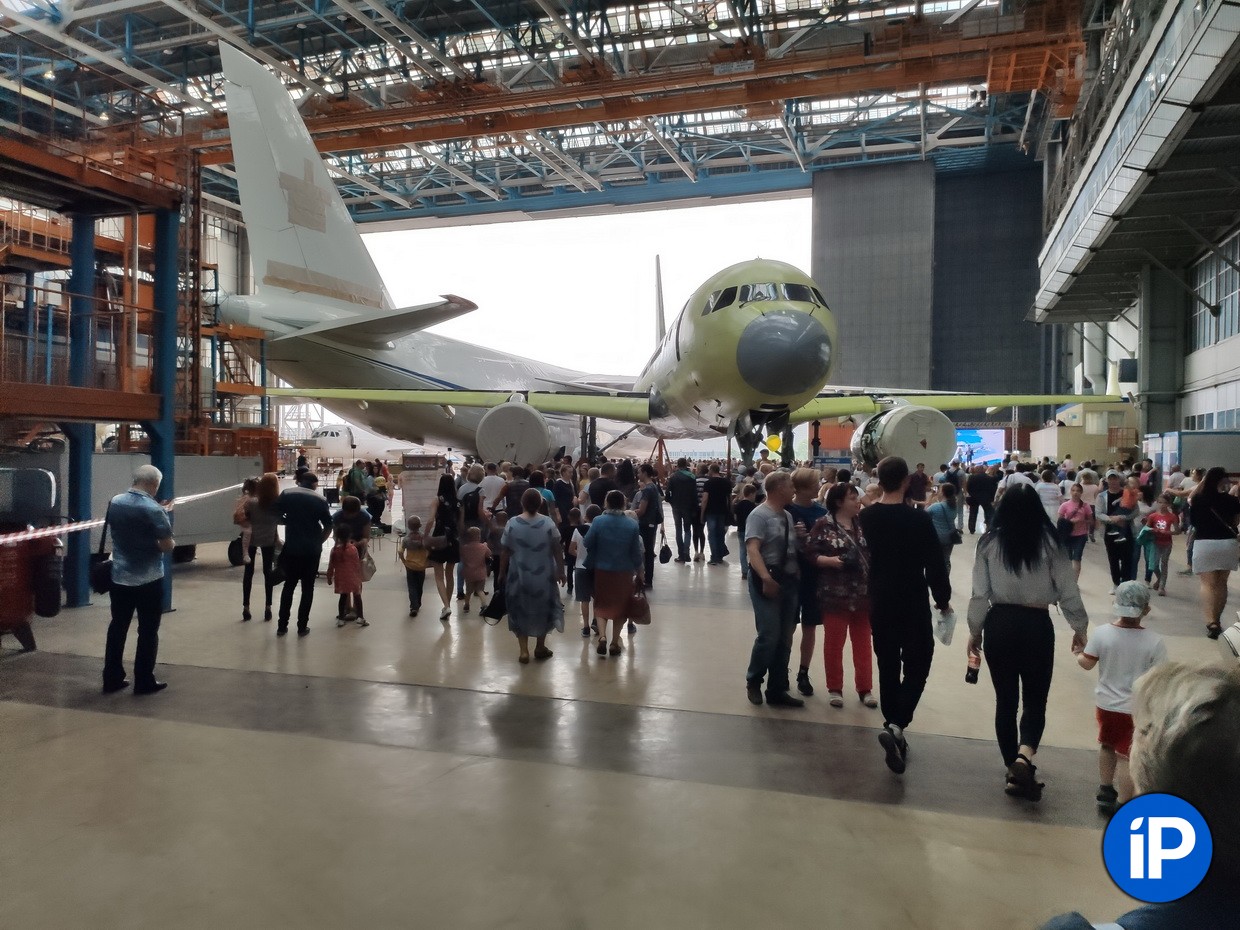

Главный военно-транспортный самолет будущего. Других пока нет

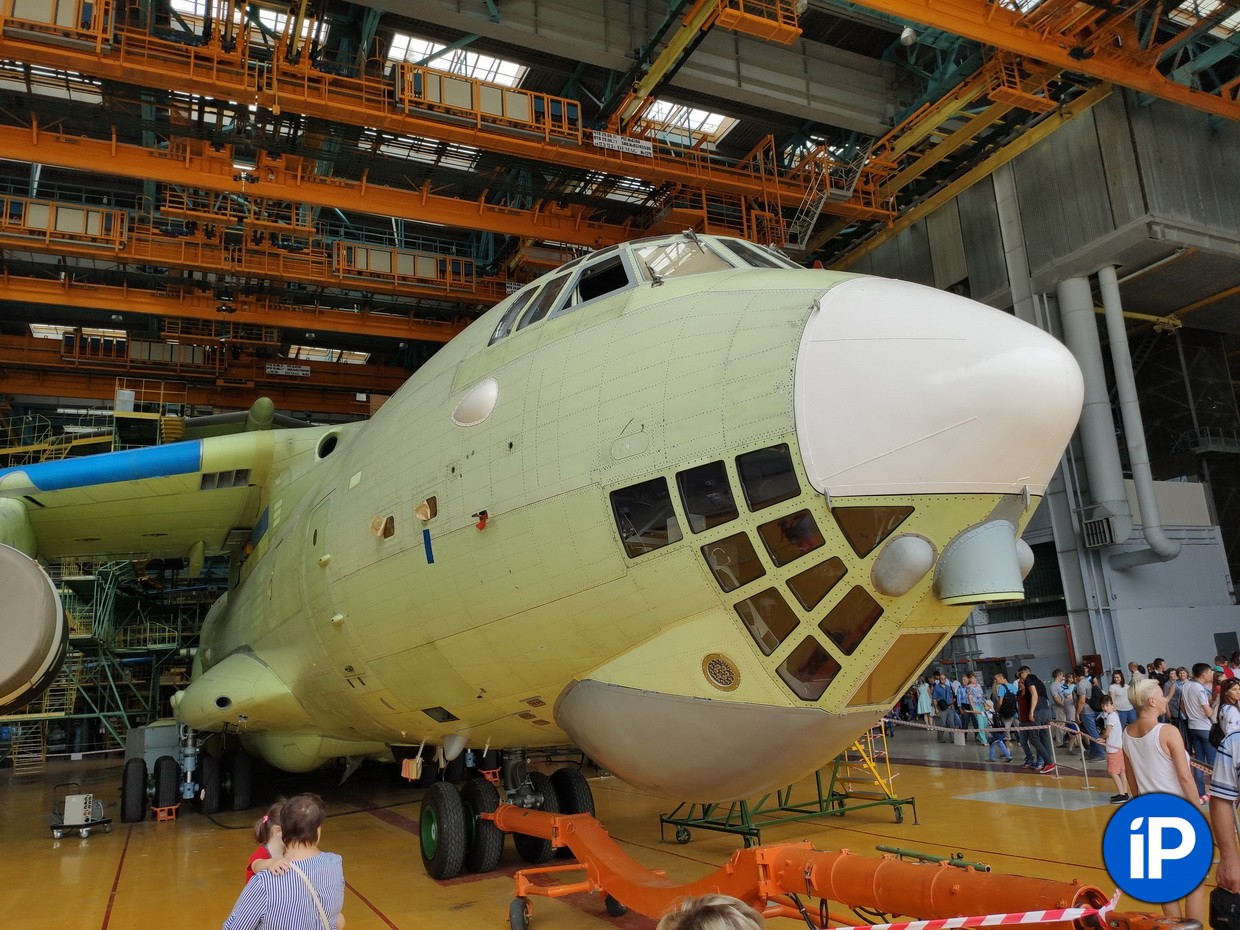

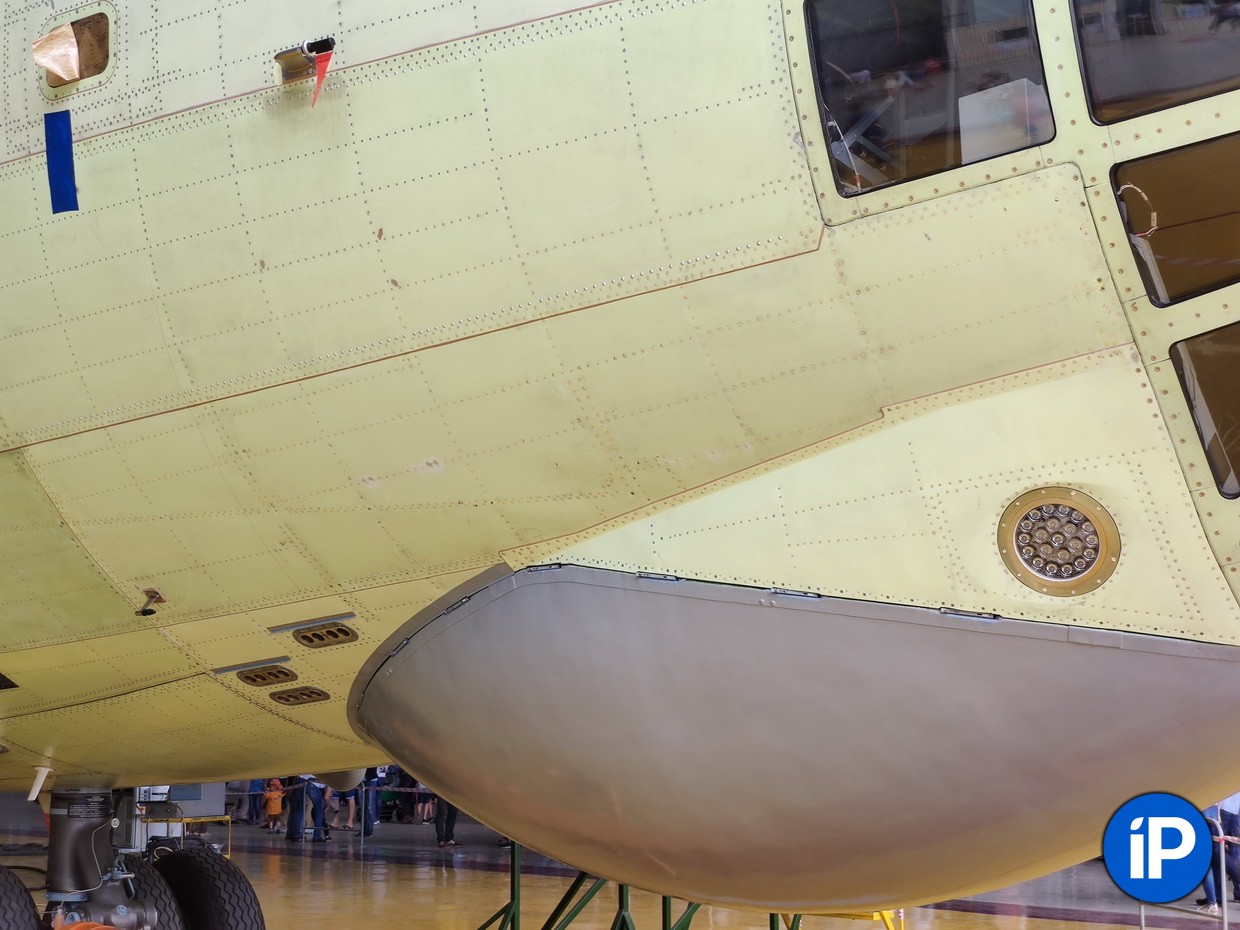

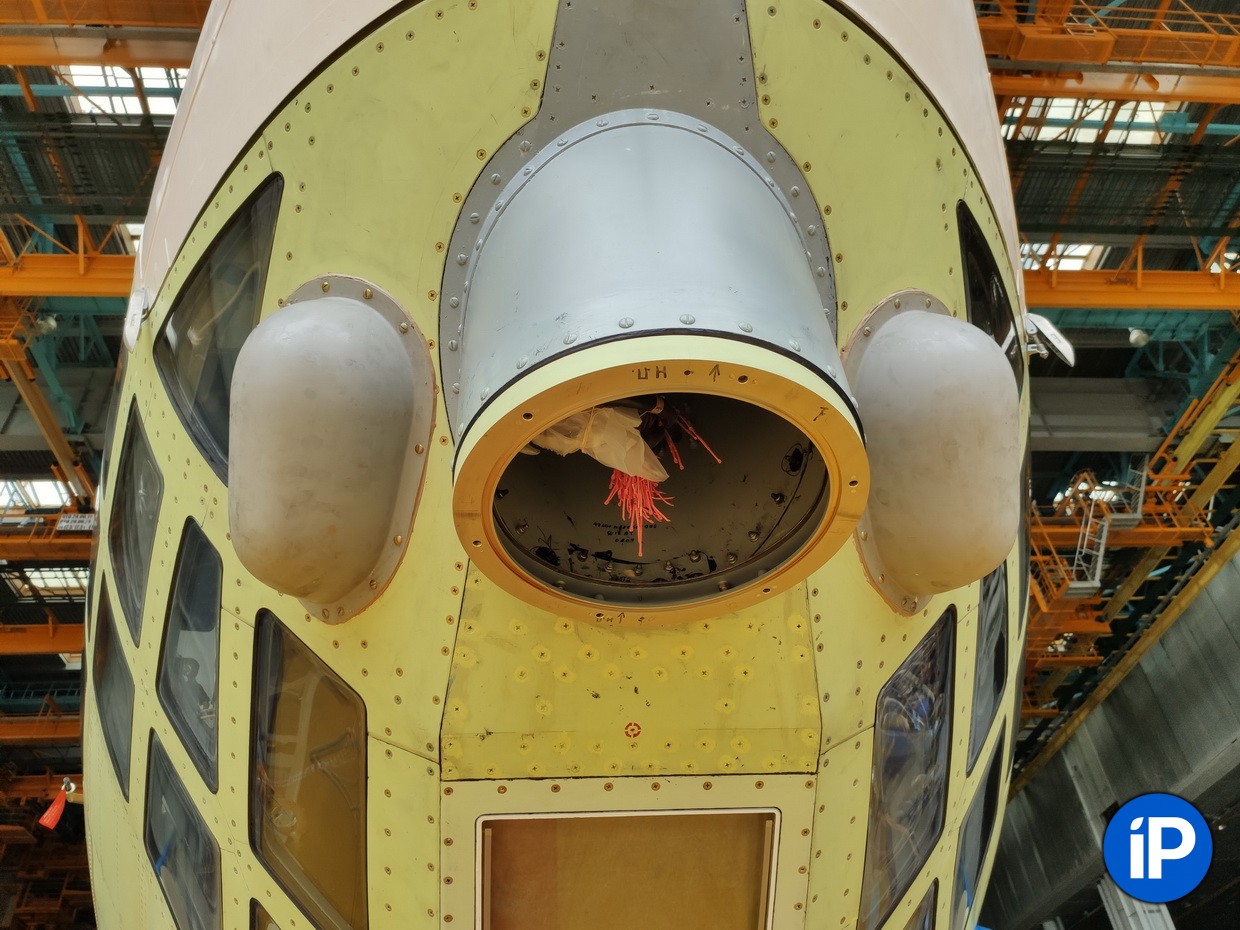

Пресловутая «стеклянная» кабина здесь ещё и правда с окнами

Знакомьтесь: новенький, почти готовый Ил-76МД-90А, основной военно-транспортный самолет в России ближайших лет. Этот далекий потомок старых Ил-76 получил новую электронику, улучшенные двигатели и усиленный каркас.

Пока нижняя часть кабины ещё несет остекление. Так привычнее. Но штурману больше не нужно смотреть вниз: новый «Ил» получил «стеклянную кабину», то есть приборы, позволяющие вести самолет без прямой видимости и/или в автоматическом режиме.

Похож на предка, но отличается во всем

В скором времени именно он станет основным военно-транспортным самолетом России. Других пока не разработали, старые выработали или вырабатывают ресурс.

В начале производства Ил-76МД-90А похож на листы металла, беспорядочно, на первый взгляд, разбросанные по цеху. Но в АСП все встает на свои места.

Как лист металла становится самолетом

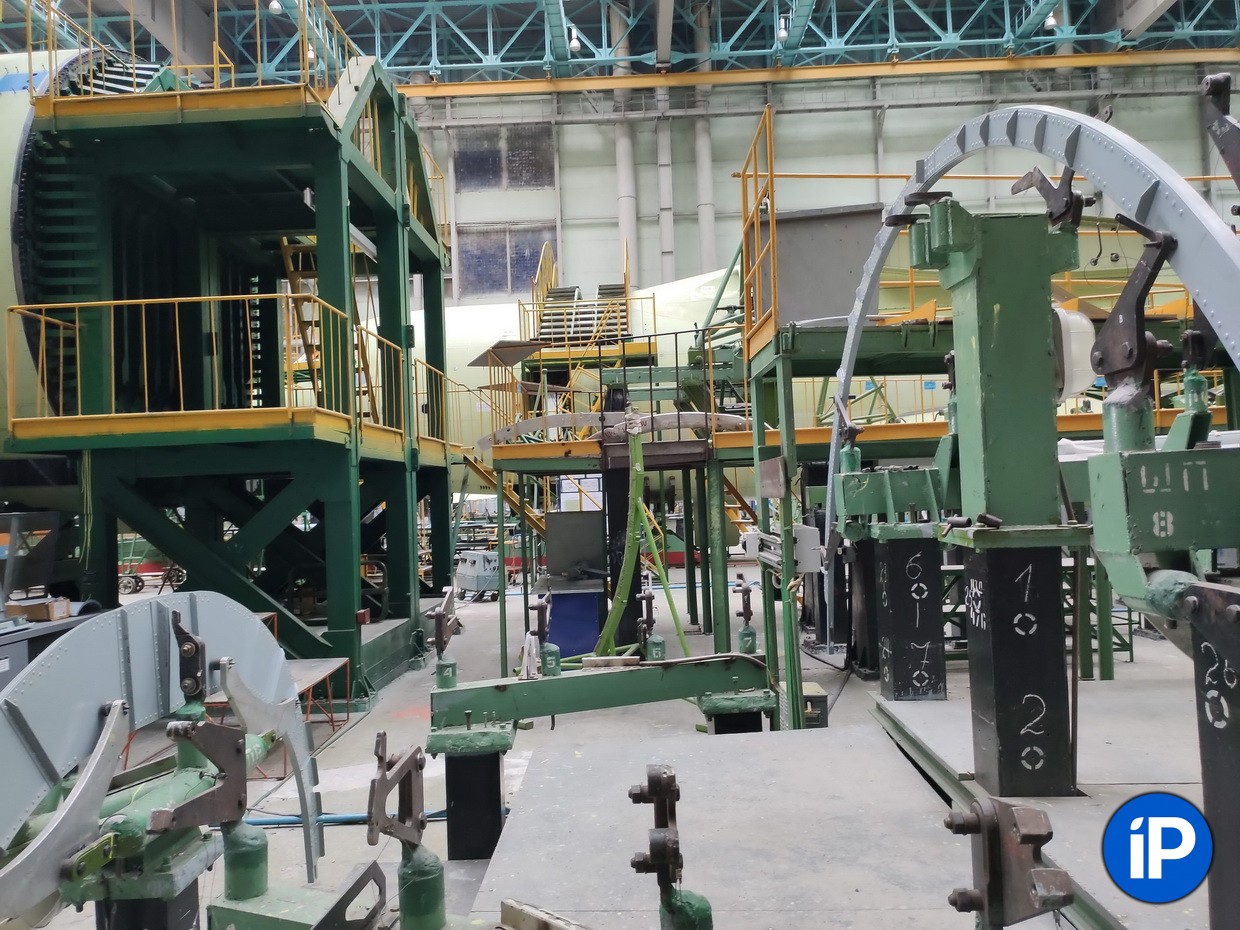

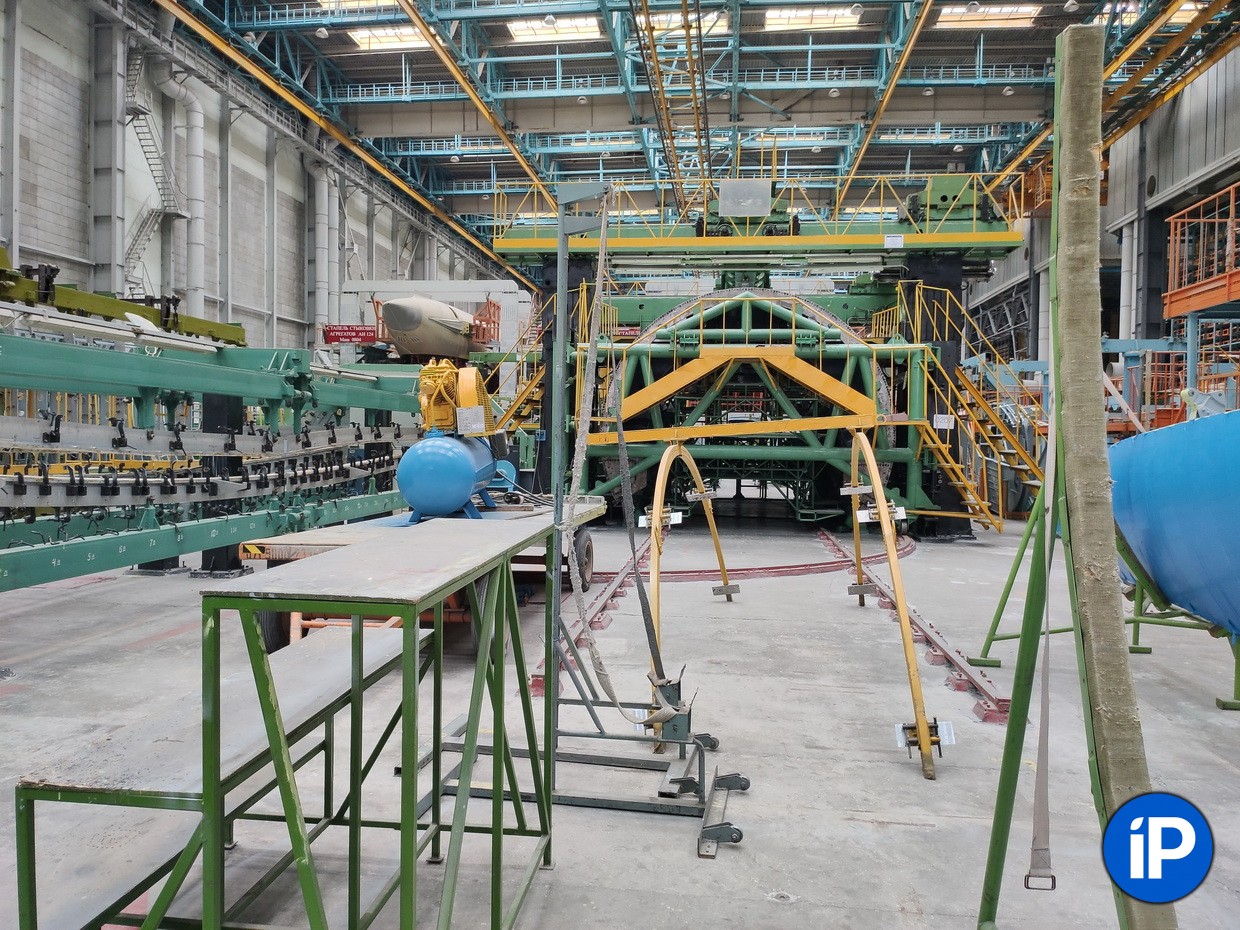

Участок стыковки носовой части

В ЗШП производится вырубка и формование будущих деталей. МСП изготавливает и производит сложные токарные и фрезеровочные (и множество других) работы. А в АСП предварительно изготовленным деталям и небольшим сборкам придают формы, уже напоминающие самолет.

Делается это на разнообразной оснастке, как и везде в мире. Но завод не проектировался под Ил-76: стоит взглянуть на последние корпуса «Русланов», и всё станет понятно.

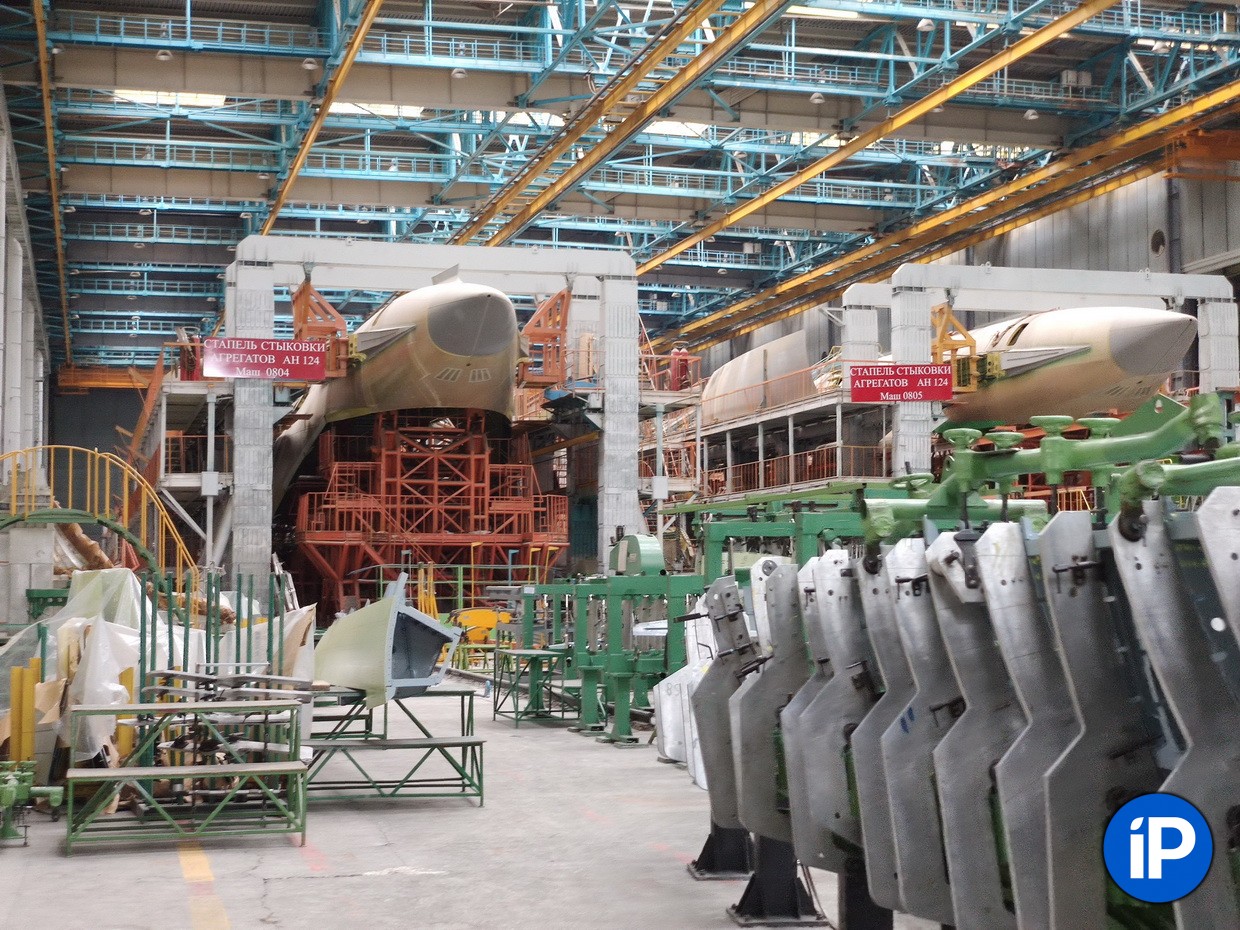

Последние «Русланы»: фюзеляжи готовы

Именно они заполняют пространство цехов. Шутка ли: летающий агрегат размером с атомную подводную лодку! Высота фюзеляжа на шасси — около 10 метров, ещё почти 6 дает вертикальное оперение — киль.

Для транспортировки элементов махины были спроектированы

• уникальные крановые системы, способные транспортировать даже отдельные отсеки;
• уникальные для восьмидесятых автоматизированные системы хранения деталей;

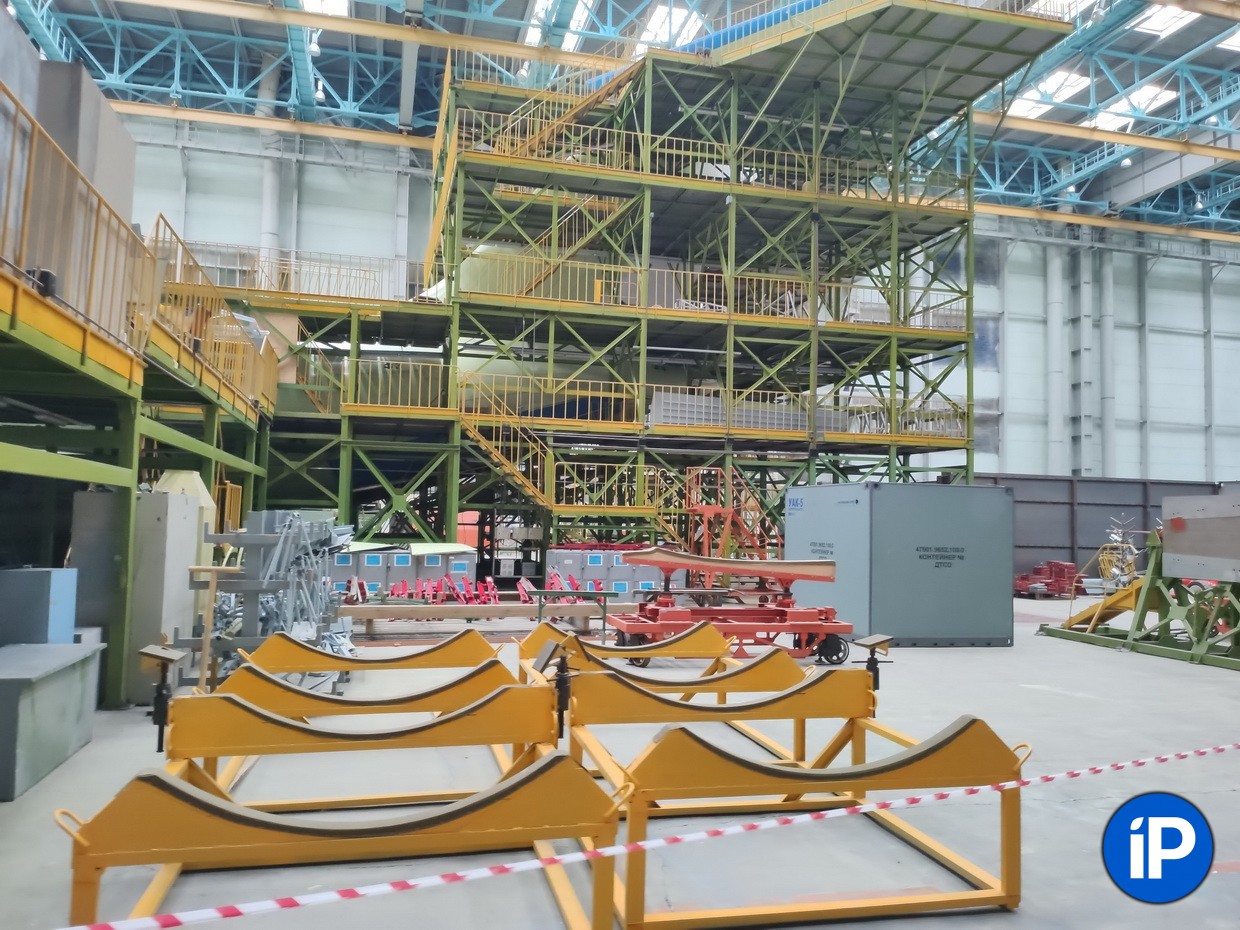

• колоссальные «этажерки», чтобы перемещаться вокруг этих титанических деталей и возводить шаг за шагом самолет.

Эти махины ползают по рельсам. Точность перемещения выше, чем у современных ЧПУ

По сравнению с этими титанами «семьдесят шестой» кажется игрушкой. Можно было бы разделить цех на 2 этажа по высоте (конечно нет) и запараллелить процесс.

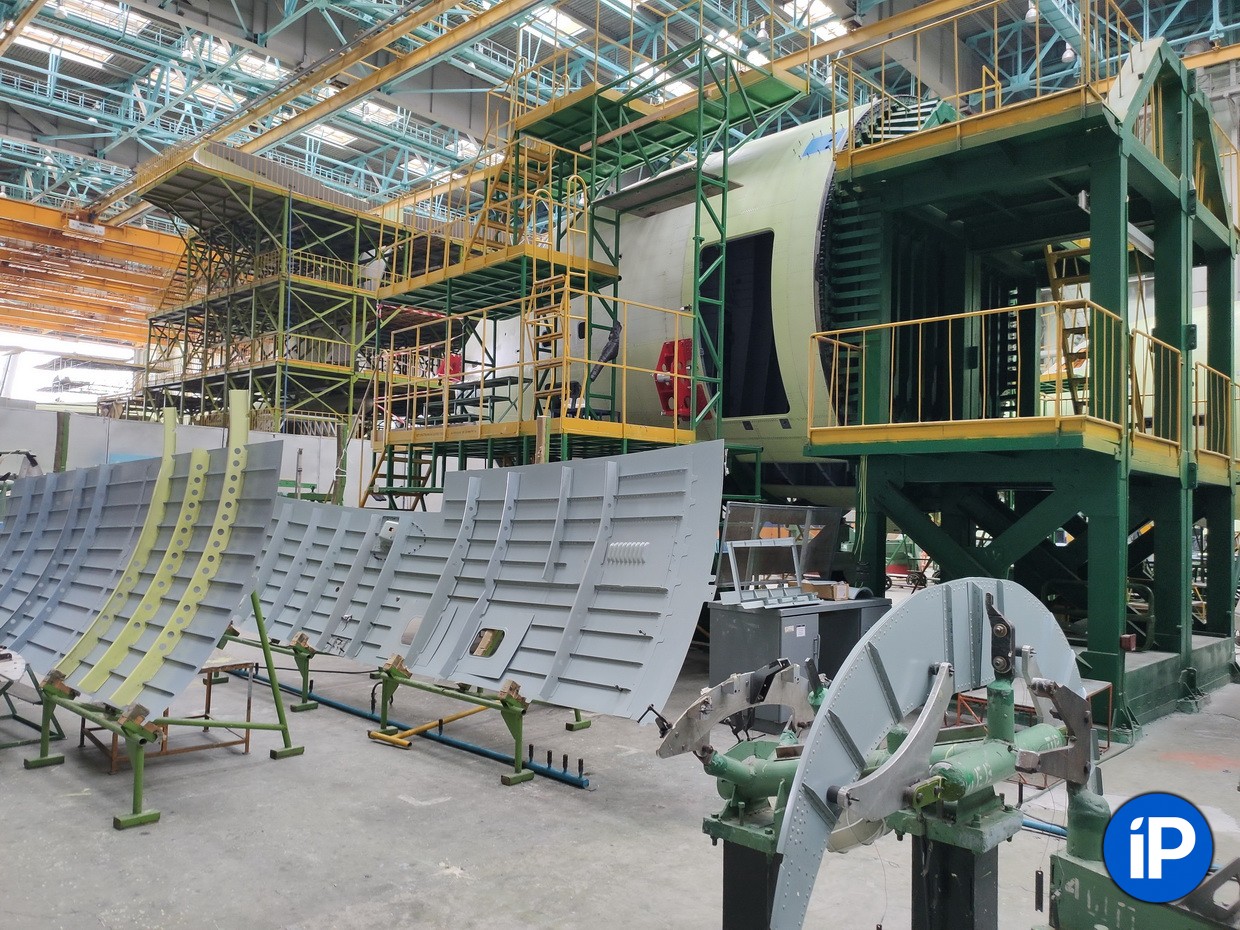

Сам процесс практически не изменился за все время существования авиации: сначала изготавливаются панели обшивки с минимальным силовым набором, потом они объединяются вокруг основного «скелета».

На заднем плане стыкуют между собой отсеки

Получившиеся отсеки собираются в фюзеляж на стапеле. Для правильной стыковки каждый из них должен соответствовать чертежу с точностью в две десятых миллиметра.

Строго говоря, такая точность сопровождает элементы самолета весь процесс. И это не предел: при сборке МС-21 допустимые отклонения отдельных крупногабаритных деталей достигают сотых миллиметра.

После стыковки отсеков фюзеляжа работа разбивается на 2 части: одна команда занимается внутренним убранством самолета, другая вешает оперение и ставит крыло на специальном стапеле, полностью охватывающем самолет.

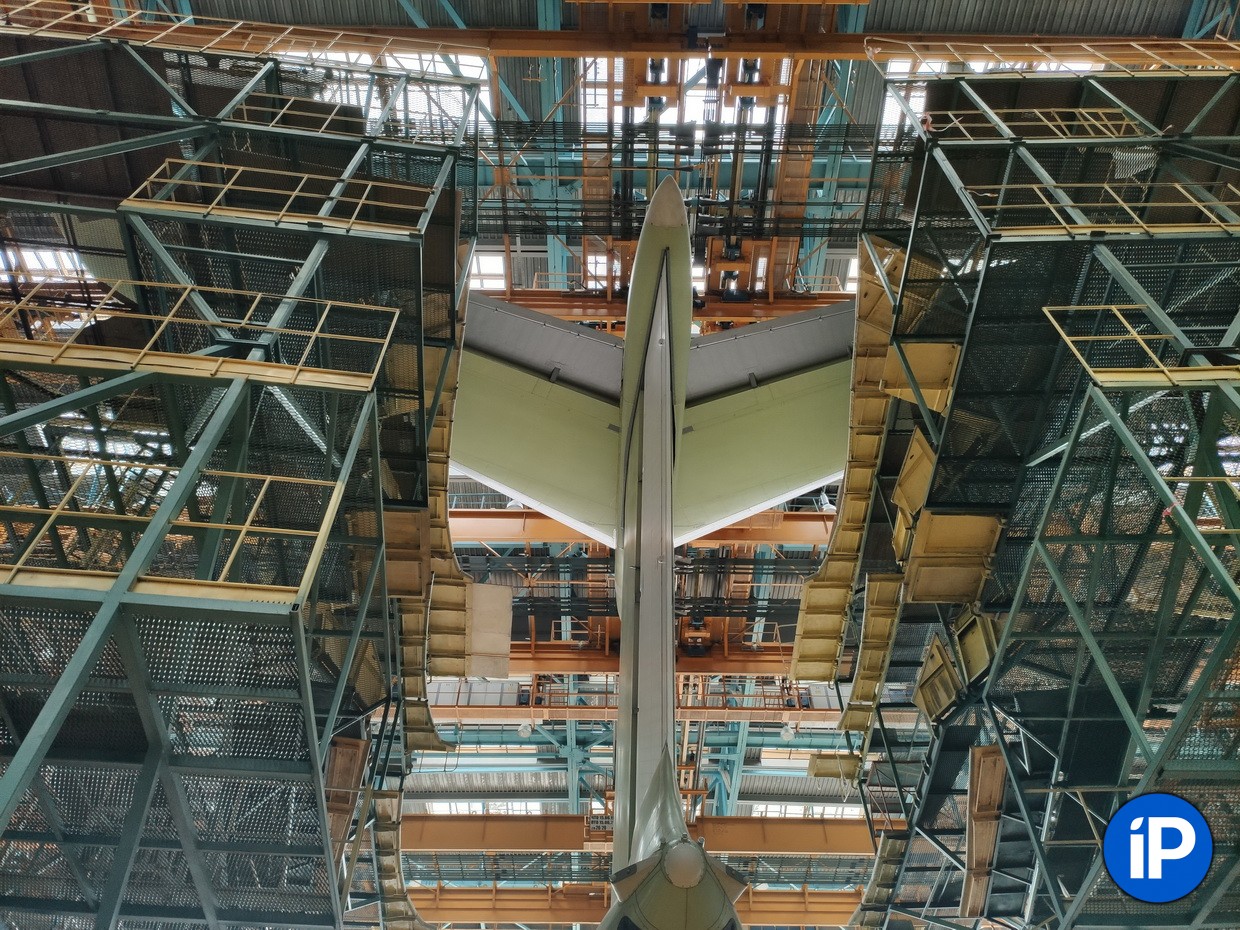

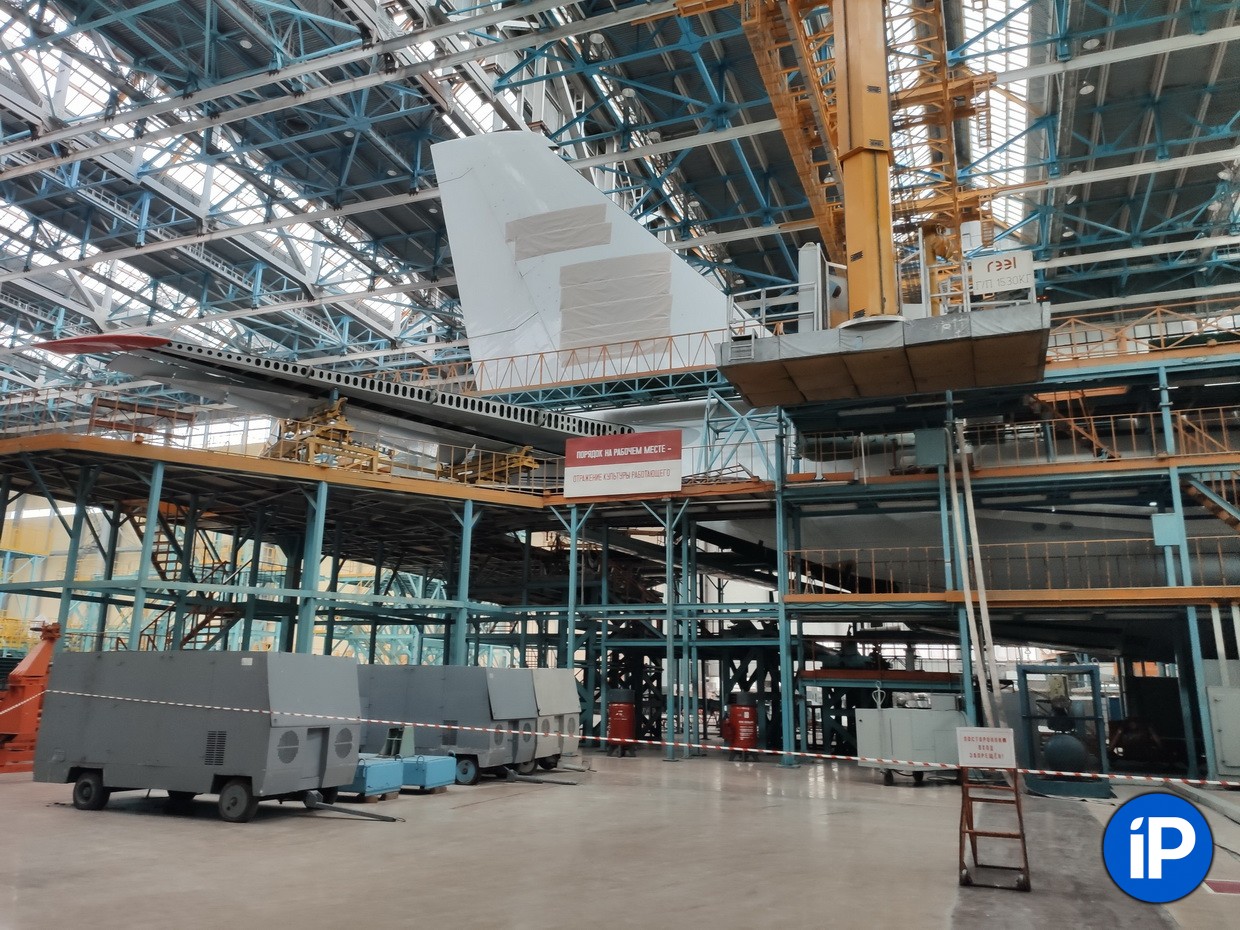

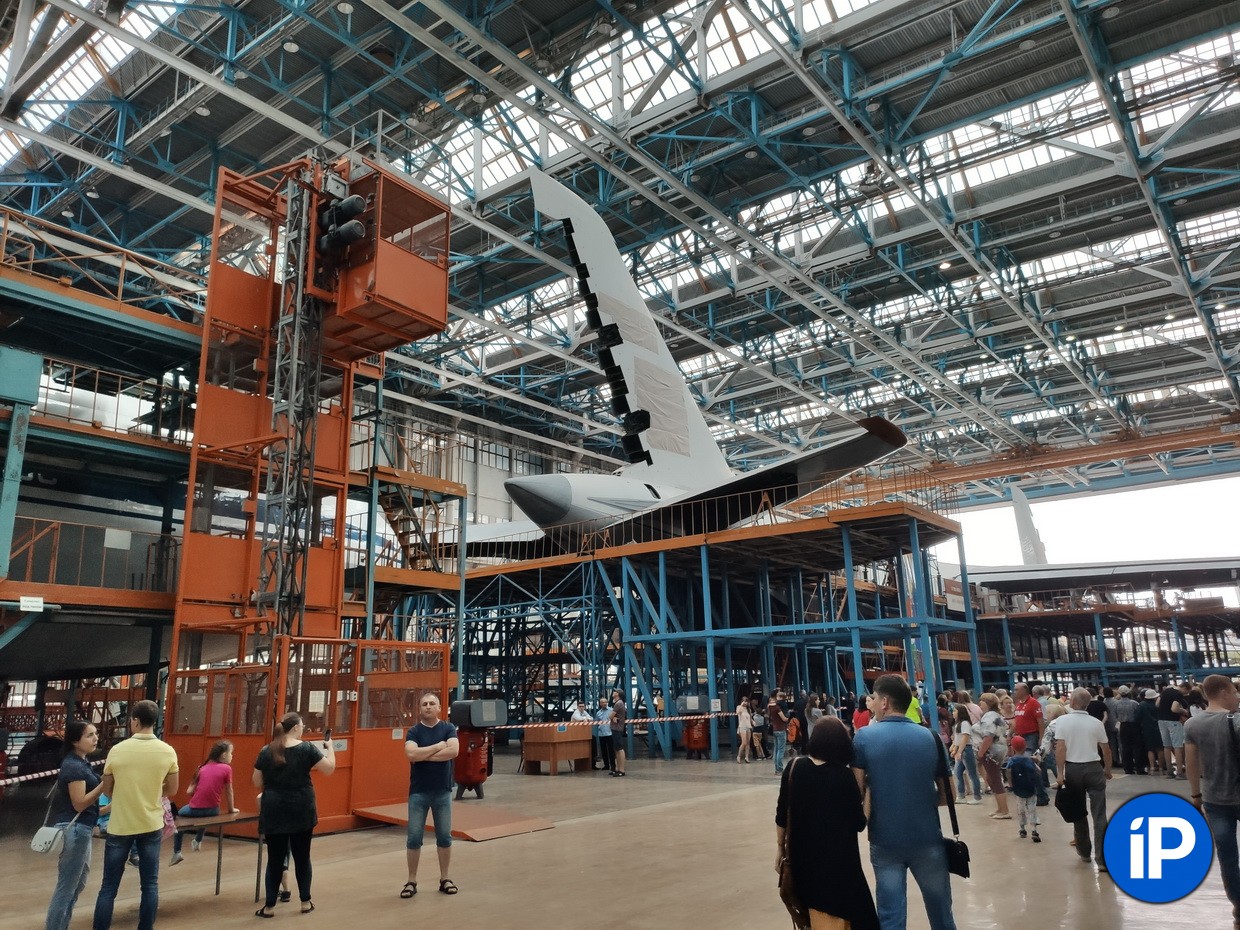

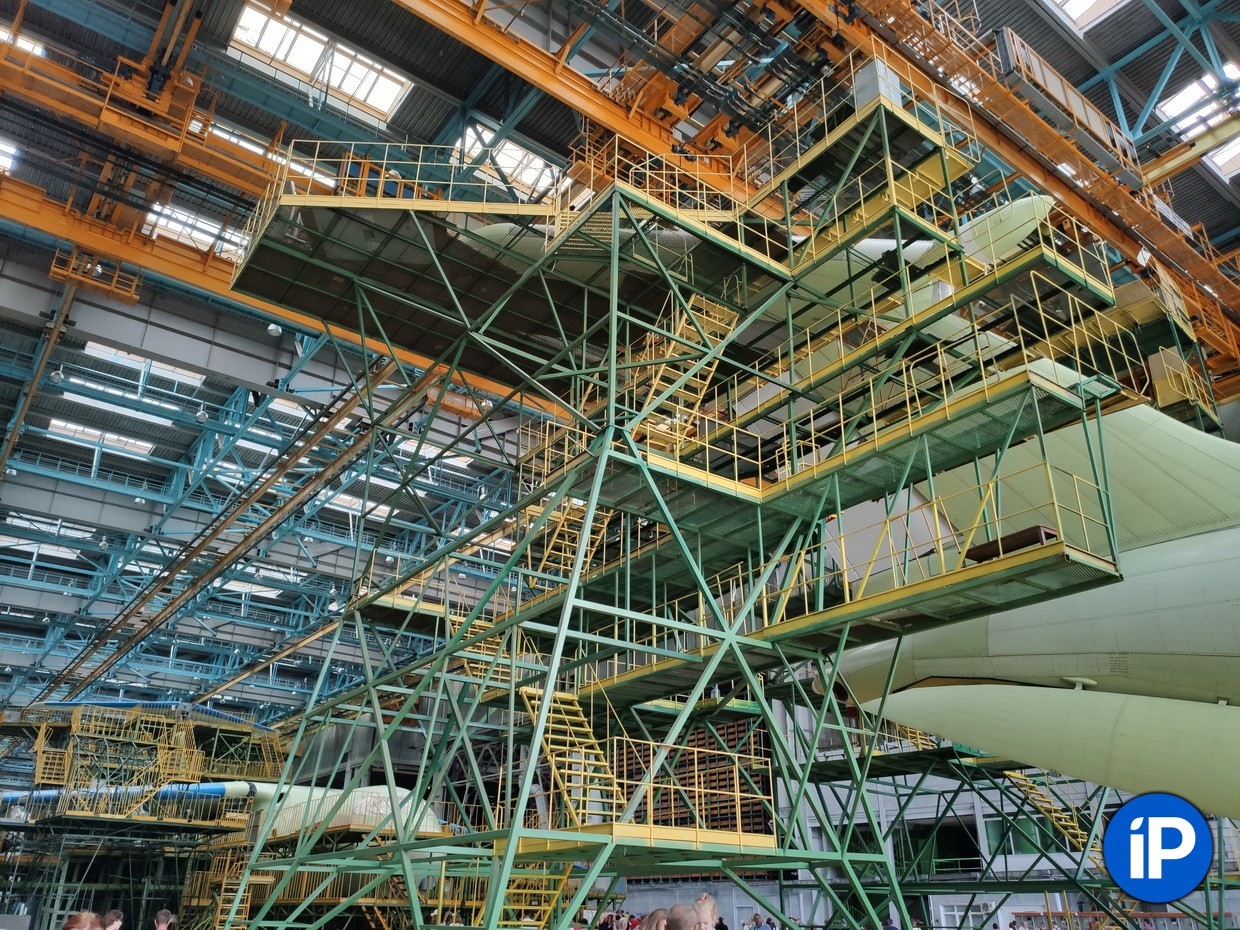

Этажерка для работы на оперении. Все вручную

Стапель устроен так, что самолет оказывается в «нивелировочном положении», по всем 3 осям оказываясь «в горизонте».

Крыло длиной в 30 метров — одна деталь, которую поднимают той самой кран-балкой для «Руслана». Удивительно: 40 лет эти краны, растянутые по всему заводу на протяжении десятка километров вдоль и поперек цехов продолжают работать без сбоев.

Здесь самолету дарят «душу», или немного о летающих серверах

Тот же стапель снизу

После установки крыла остается установить шасси размером с компактный легковой автомобиль, и самолет готов. Но для первого полета пока не время, начинается установка авионики.

Даже на заре авиации самолеты не могли летать без вмешательства человека. Сейчас большинство летательных аппаратов и вовсе в угоду аэродинамике не способны держаться в воздухе без сложных электронных «мозгов», постоянно корректирующих движение самолета в пространстве.

Над стапелем завис уникальный кран совсем не авиационной грузоподъемности

Ил-76МД-90А не стал исключением: его электроника занимает железнодорожный вагон и приезжает в Ульяновск со всей страны.

Её и многие другие системы устанавливают в производстве окончательной сборки, в уже стоящий на шасси самолет.

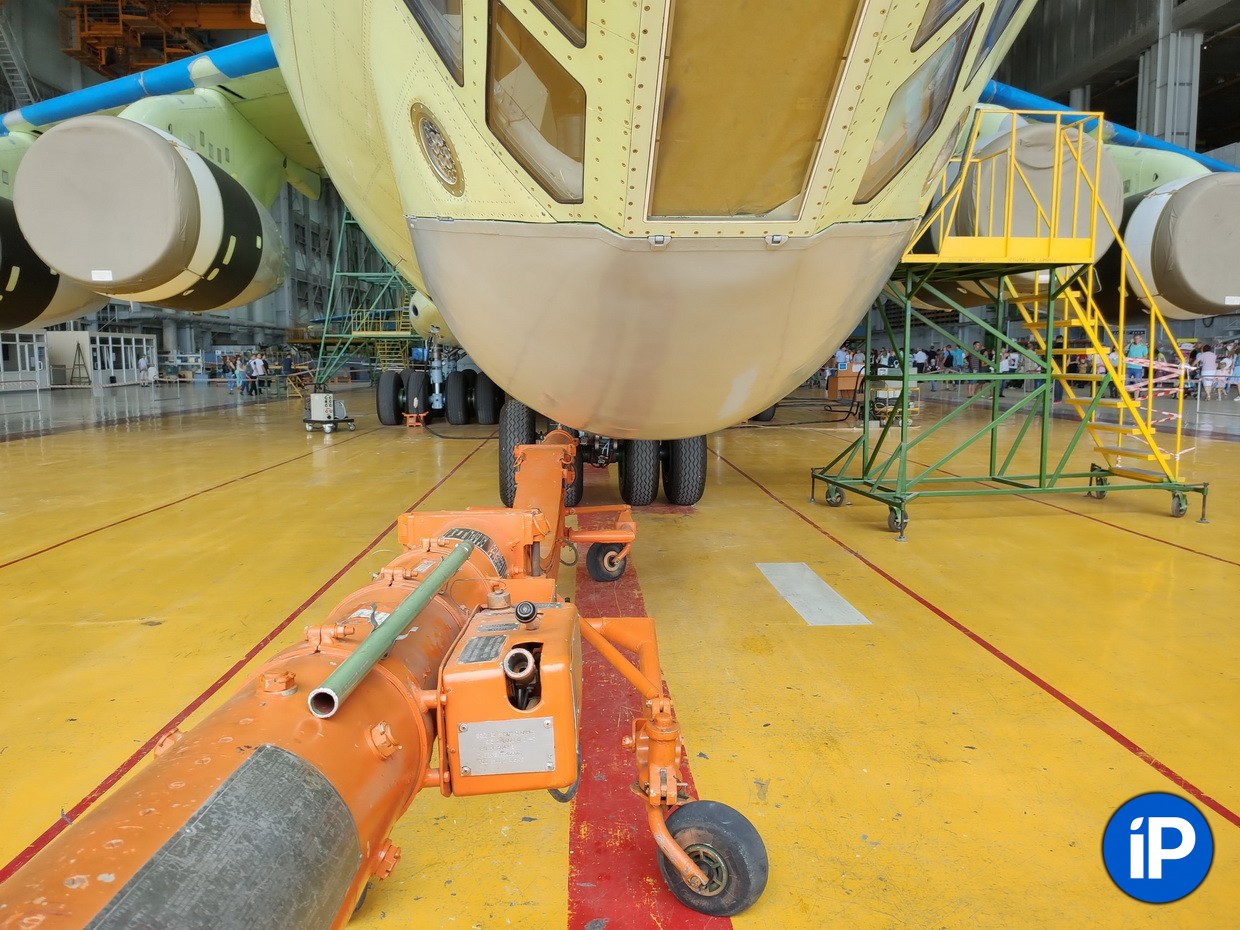

Водило для перемещения самолета не так просто, как кажется

Начат монтаж электроники

Антенн видимо-невидимо

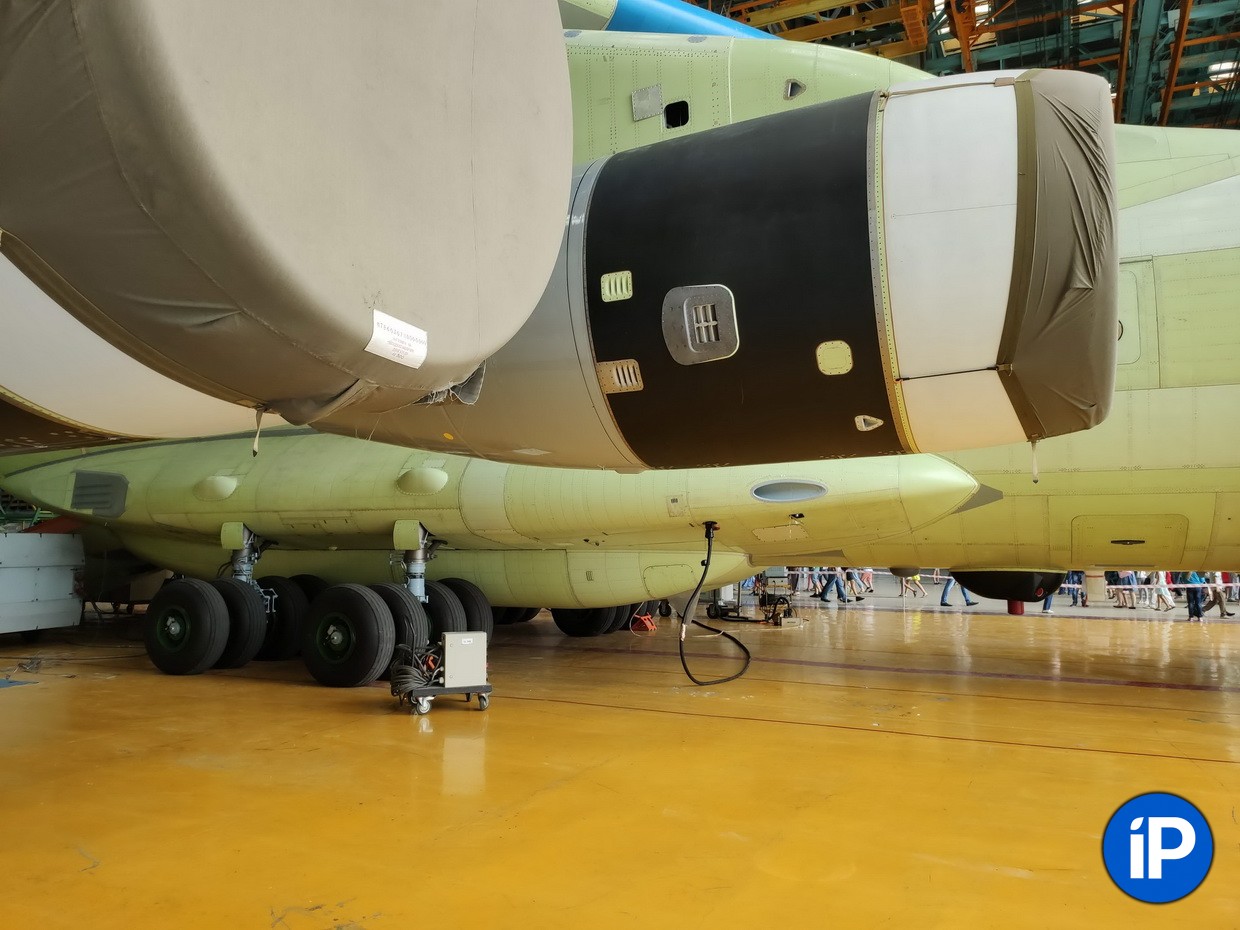

Самолет даже включают без двигателей

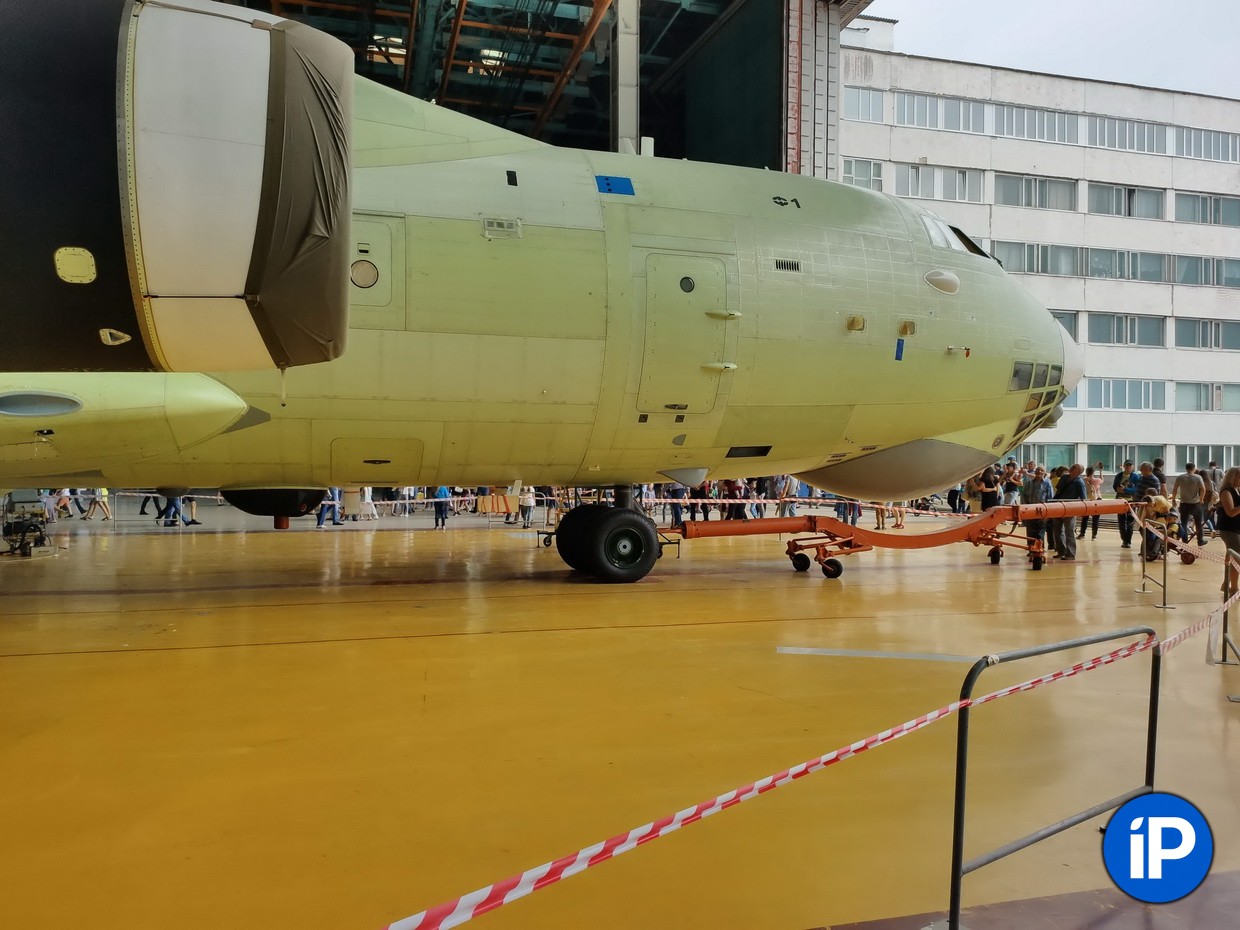

И вот он оказывается у самых ворот, огромных, как трехэтажный дом. Здесь его впервые включают, запитывая от внешних источников. После проверки всех компонентов самолет уходит на окраску.

Впереди — наземные и летные испытания. Но это совсем другая история, которую я расскажу позже.

Бонус: остатки былой роскоши

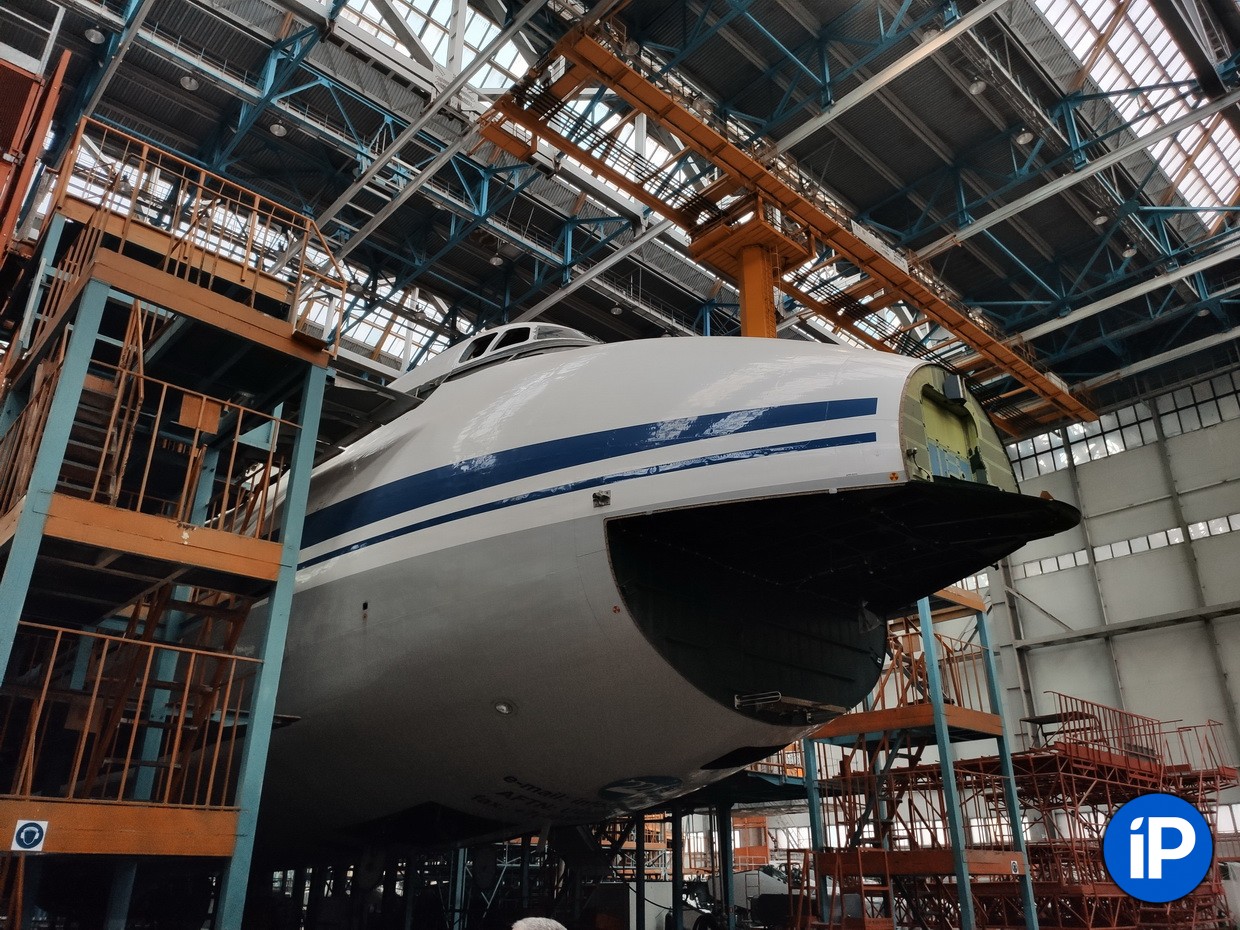

«Руслан» на ремонте: здесь снят носовой обтекатель. Под ним прячется полквартиры

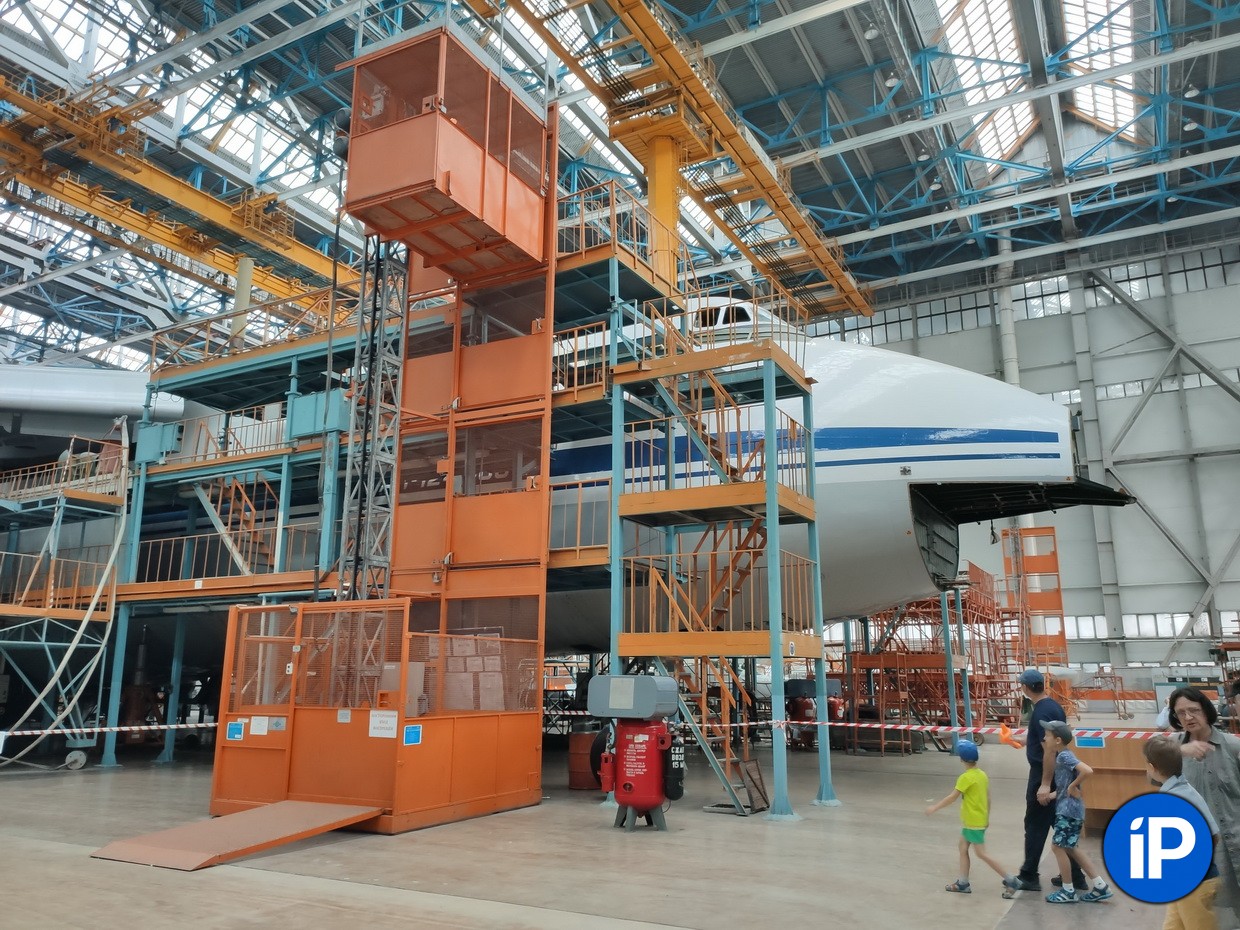

Лифт нужен для подъема оборудования и запчастей

Здесь снаружи остаются только мелкие работы

Ряд генераторов внушает

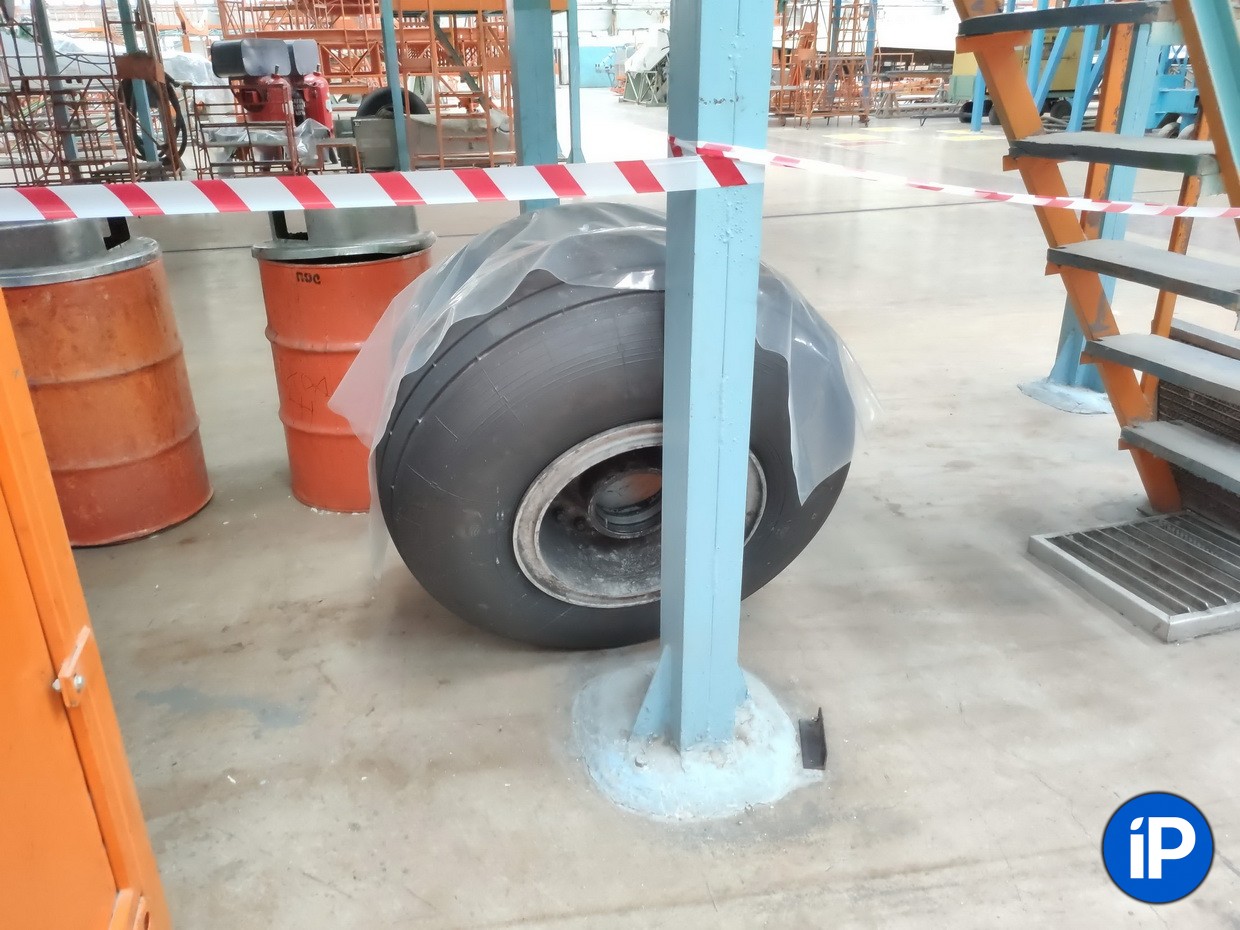

Метровое колесо «Руслана» стоит как новая Kia

Хороший самолет должен быть красивым

Кроме Ил-76Мд-90А на «Авиастаре» проходят плановый ремонт несколько «Русланов» и модифицируется пара Ту-204.

Чтобы подниматься на «Руслан» для высотных работ создали специальные лифты. А как иначе — летающий дом занимает площадь, сравнимую с небольшим футбольным полем.

Ту-204 на его фоне сущая мелочь. Но и такие самолеты нужны.

Интересный факт: при полном отказе двигателей и систем Ту-204 свободно планирует до земли, позволяя посадить самолет. Единственный пассажирский самолет с таким свойством.

Один из последних Ту-204-300

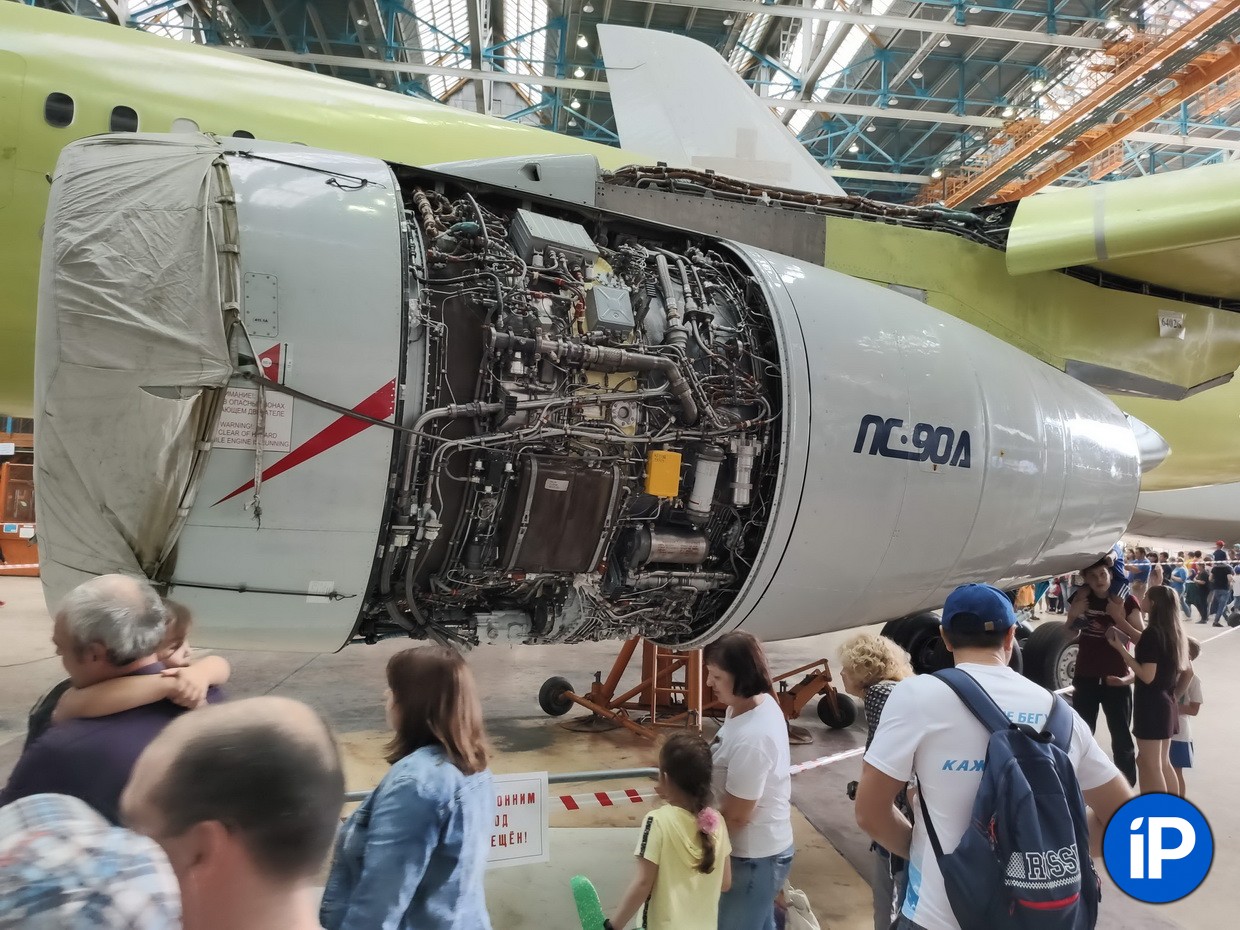

Двигатель крупным планом. Обратите внимание на количество систем

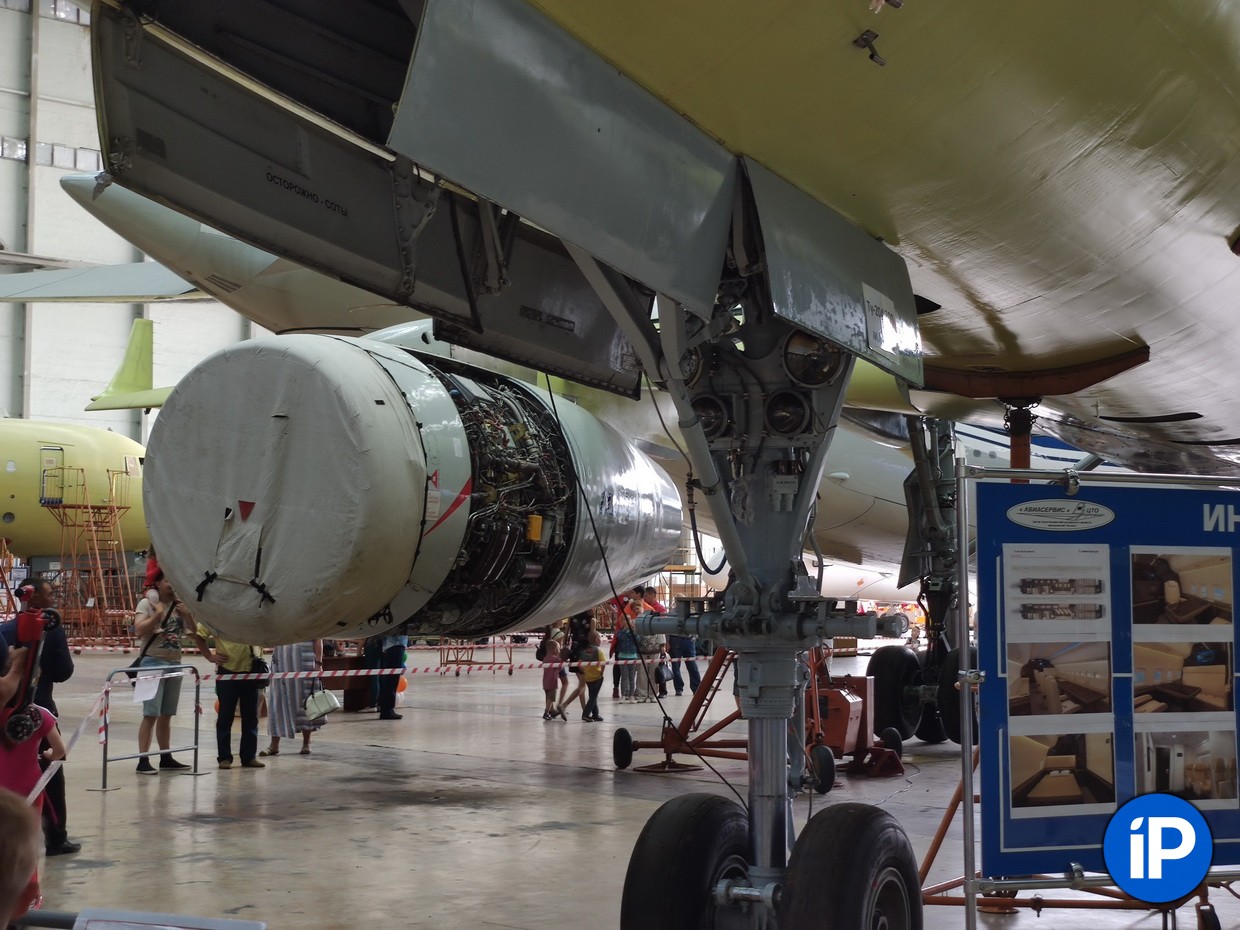

Носовая стойка — один из сложнейших элементов самолета

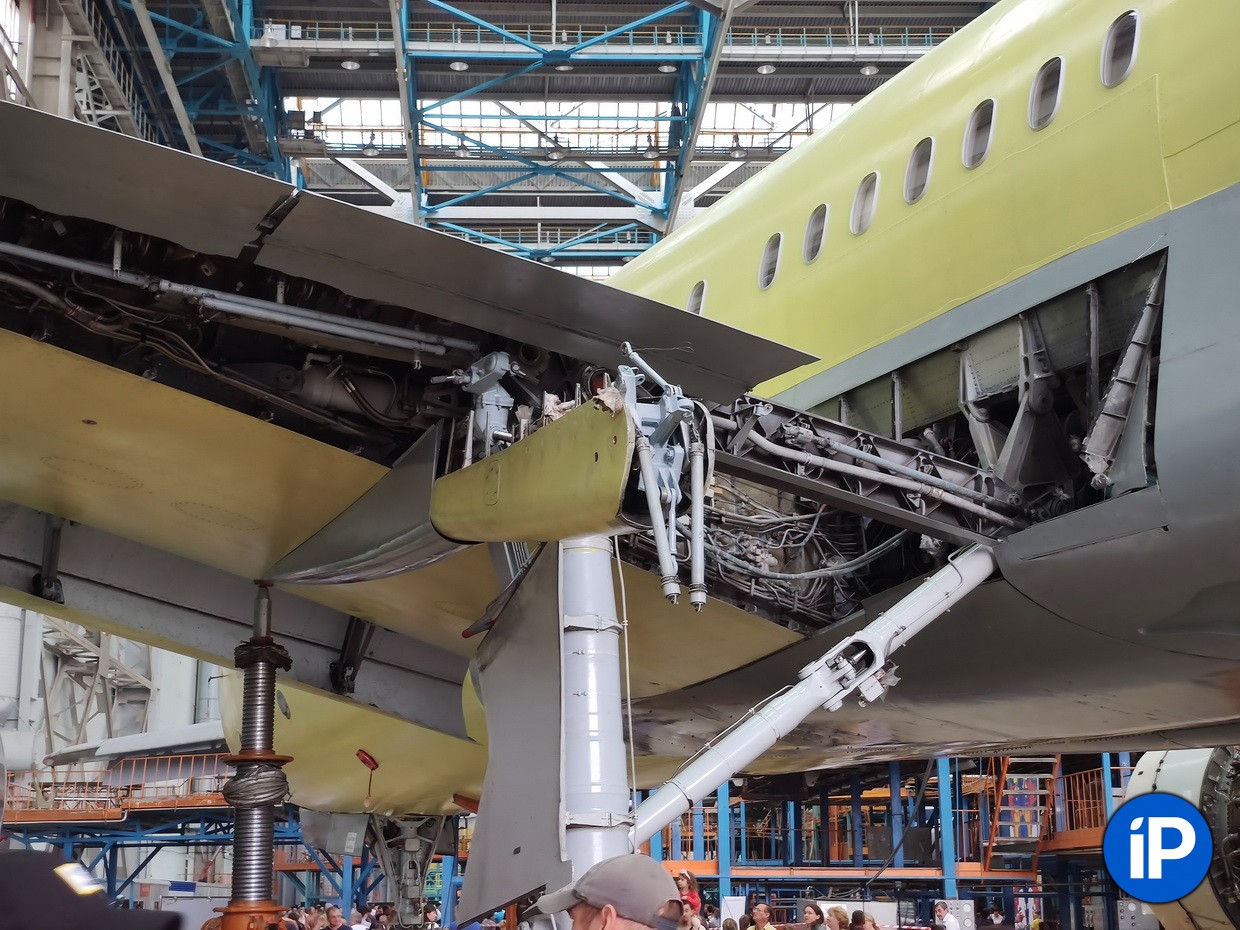

Хотя и в крыле прячется не меньше

Завод был готов выпускать до 50 пассажирских «Ту» в год, однако программа была свернута и передана в Казань. Ульяновск взамен получил Ил-76 и МС-21.

Неподалеку от ремонтируемых «тушек» находится участок для «Суперджетов». Все верно, вы не ослышались: на них в Ульяновске устанавливают некоторые системы, салон и проводят ряд испытаний.

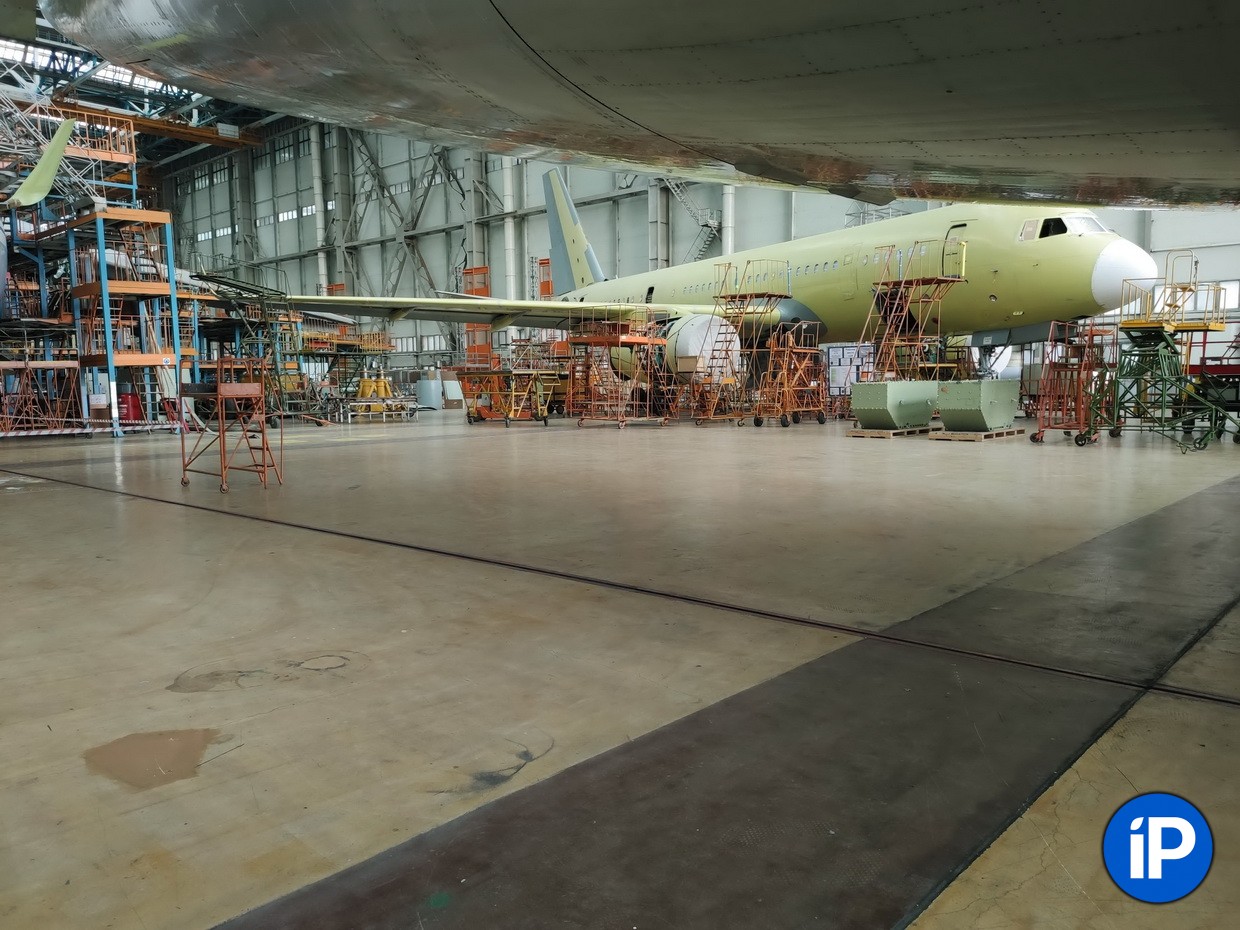

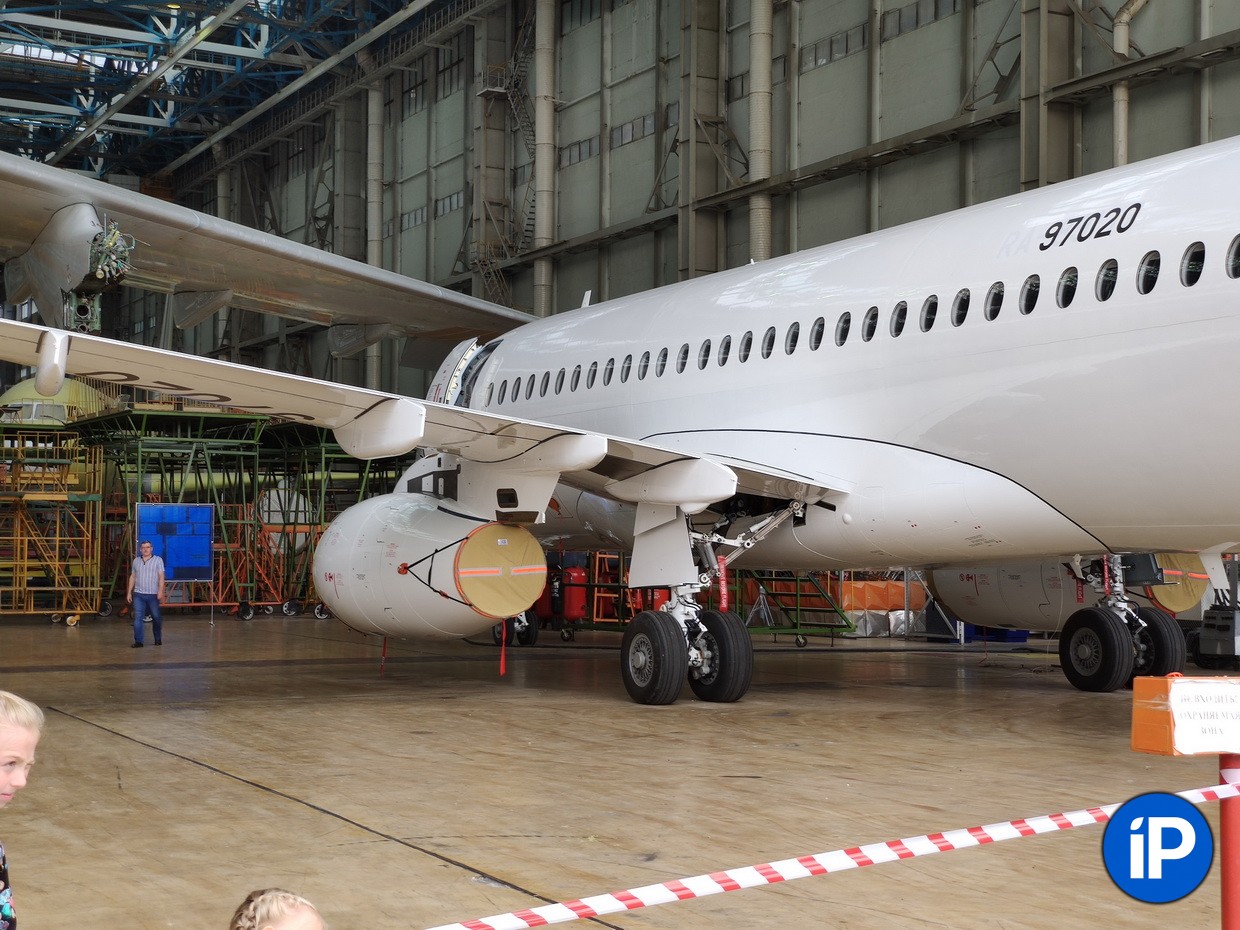

К «Суперджету» иного подхода не было

В следующий раз я покажу вам самолет изнутри во время сборочных работ. Какой хотите увидеть первым?
