Как я спаял нормальный сервер из очень старого Mac Mini

|
FavoriteLoading В закладки
Как я спаял нормальный сервер из очень старого Mac Mini

Со дня знакомства с техникой Apple меня всегда тянуло к продуктам, которые Компания официально признала устаревшими. Сперва это было из финансовых соображений — деньги на новый Mac есть редко у какого подростка.

Сегодня же это превратилось в хобби. Трепет и тягу к олдскульной технике Apple объяснить сложно. Это состояние поймет только тот, кому приходилось самостоятельно прогревать южный мост у «Лампы Джобса», пытаться остудить PowerBook или ни один битый час загружать операционку на старый Mac mini с помершим приводом.

О последнем гаджете Apple я бы и хотел рассказать сегодня. Вдохновение пришло после статьи нашего читателя «Стоит ли брать Mac mini, которому 10 лет?»

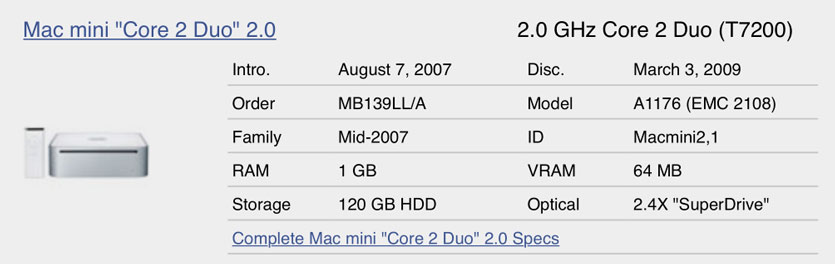

По иронии судьбы мне досталась точно такая же модель: Mac mini 2.0, 1 ГБ оперативки, 120 ГБ HDD, процессор Core 2 Duo 2.0 ГГц. Одним словом, старичок.

За десятилетний неттоп без зарядного устройства я отдал… не упадите — 1400 руб. Да, чудеса бывают. Увы, в комплекте не было блока питания, а штатный CD давно приказал долго жить.

Продавец уверял, что машинка исправна и использовалась в качестве примитивного сервера. Я поверил, раскрыл, порадовался состоянию компьютера и поставил греться паяльник.

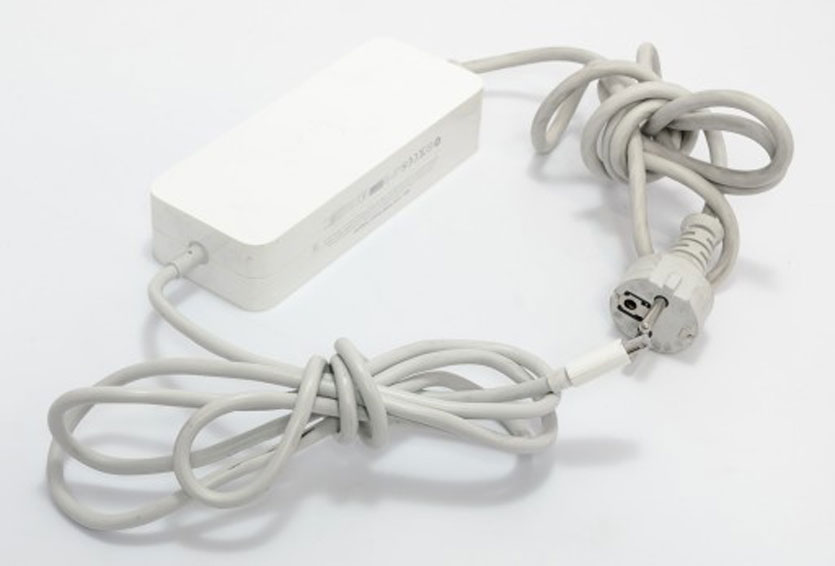

Откуда взять блок питания для старого Mac mini?


Этот вариант еще и в хорошем состоянии. Есть гораздо более «убитые» с заоблачными ценниками.

Беглый серфинг по барахолкам и доскам объявлений тут же оттолкнул от покупки оригинального зарядника. За то, что изображено на картинке выше, пользователи и отдельные представители розничной торговли просят от 1500 до 2500 тыс. руб.

Нет, я, конечно, понимаю, что это Apple, ретро и желание заработать на ностальгирующих, но не по цене же самого компьютера!

Понимая, что с экономической точки зрения абсолютно глупо покупать оригинальный блок питания, было решено погрузиться в азы радиоэлектроники и подружить Mac mini c универсальным зарядным устройством.

Да, в это сложно будет поверить убежденному маководу, но с любым компьютером Apple прошлого десятилетия будет работать сторонний блок питания. Хотя Apple и «думает иначе», ее продукты используют точно такой же ток и все те же законы Ома.

Сразу разбираемся с питанием и тем, что нам нужно купить.


Самый доступный и самый правильный вариант. Когда создавался Mac mini, Джобс вынашивал такую же идею: сделать зарядное устройство максимально компактным.

Оригинальный блок питания Mac mini 2007 года выдает 18.5 вольт и до 6 А. Грубо говоря, его мощность составляет 110 Вт. А значит, список того, что нам нужно будет купить для запуска Mac mini, включает:

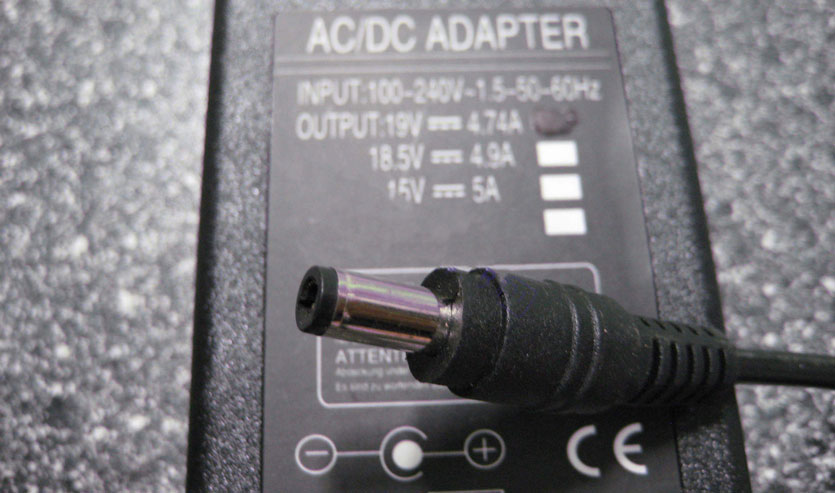

  • Ноутбучный блок питания на 18,5 – 19 Вольт (2.7% – вполне допустимое превышение по напряжению) – тут вообще можно не тратиться, а поспрашивать друзей-знакомых, либо окинуть взглядом собственный «склад».
  • Резистор на 2 кОм – около 1 руб.
  • Порт типа «мама» под соответствующий штекер питания раздобытого блока питания от ноутбука.

Ну и, конечно же, припой, флюс и ортофосфорная кислота (без них никак, канифоль не спасет), многожильный провод сечением в 0.8 – 1.2 мм, паяльник и максимально нетрясущиеся руки. :)

Ну что, паяем?


Если кратко, то разбирать не так уж и много. Главное — отключите все шлейфы.

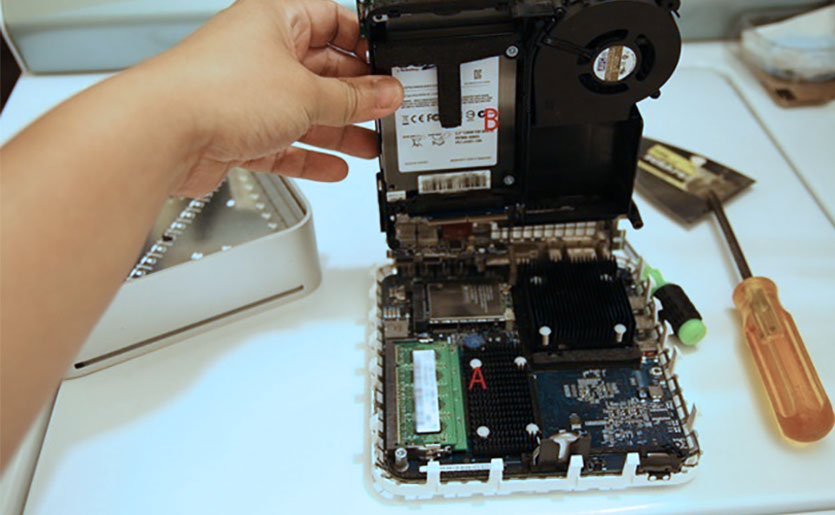

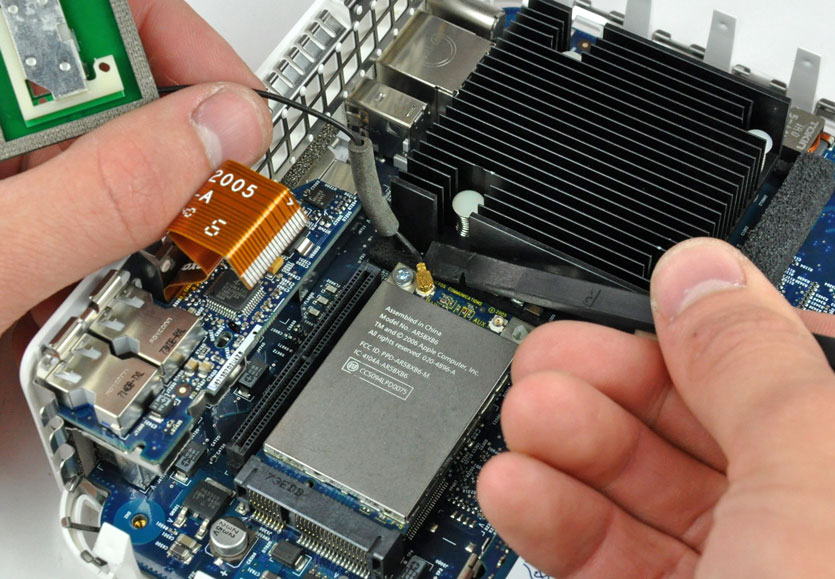

Приобретенный Mac mini разбираем до основания. Нам нужно добраться до обратной стороны материнской платы. Описывать весь процесс разбора не вижу смысла, дабы не превращать статью в километровый трактат. По этой теме есть предостаточно материалов у ребят из iFixit.

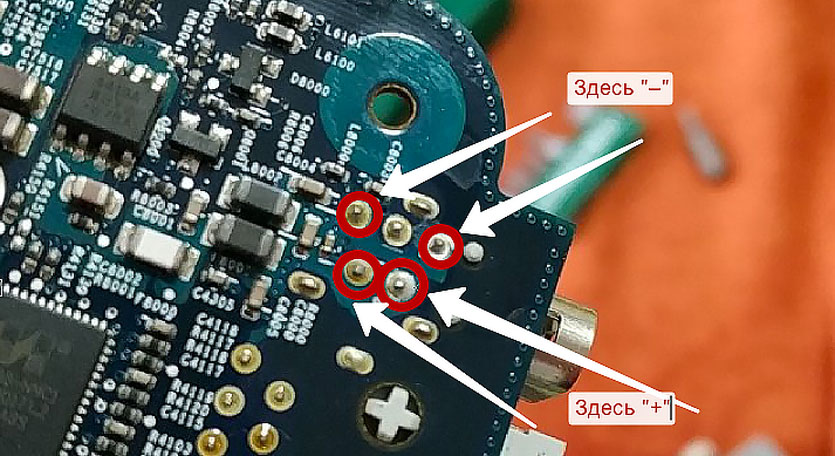

Перевернув плату, внимательно смотрим на пять пятачков, ведущих от закрепленного порта питания. Для наглядности подпишу каждый из них:


Тот момент, когда категорически нельзя перепутать полярность.

Для того, чтобы пользователь не думал, какой стороной подключать оригинальный штекер блока питания, Apple продумала сразу два плюсовых и два минусовых контакта.

Нам же нужно припаяться к любому из «минусов» и «плюсов».

Да, оставшийся пятый контакт тоже не останется без нашего внимания. Изначально мне казалось, что припаяв пару проводов от «правильного» блока питания, я смогу тут же включить Mac mini.

Но не тут то было: Mac mini отказался стартовать. Потратив еще немного времени на изучение проблемы, удалось выяснить, что без вспомогательного резистора лед не тронется.

Что ж, на этот самый пятый контакт паяем еще один проводок для резистора. Не жалейте припоя и флюса. Припаиваться лучше к плюсу и минусу, которые расположены ближе к краю, чтобы не зацепить SMD-элементы.

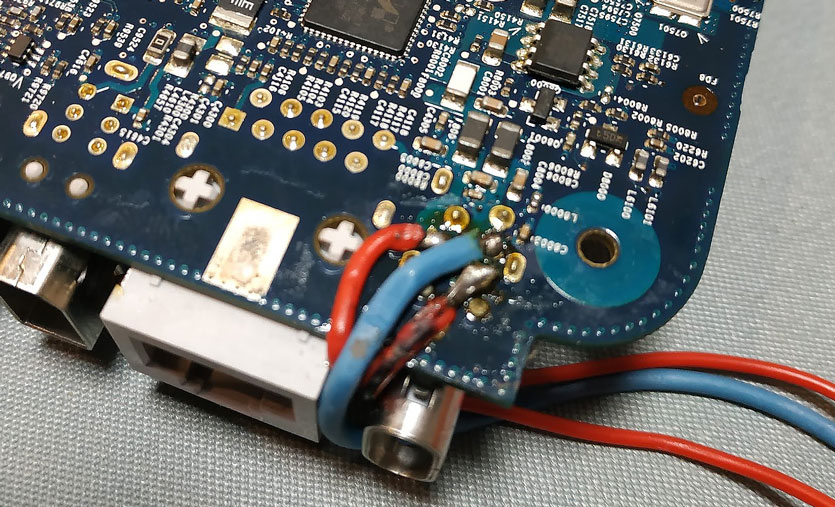

После 15 минут напряженной микропайки получаем следующее:

  • Красный провод — «плюс»
  • Синий провод — выход на резистор 2 кОм
  • Красный провод меченый — «минус»

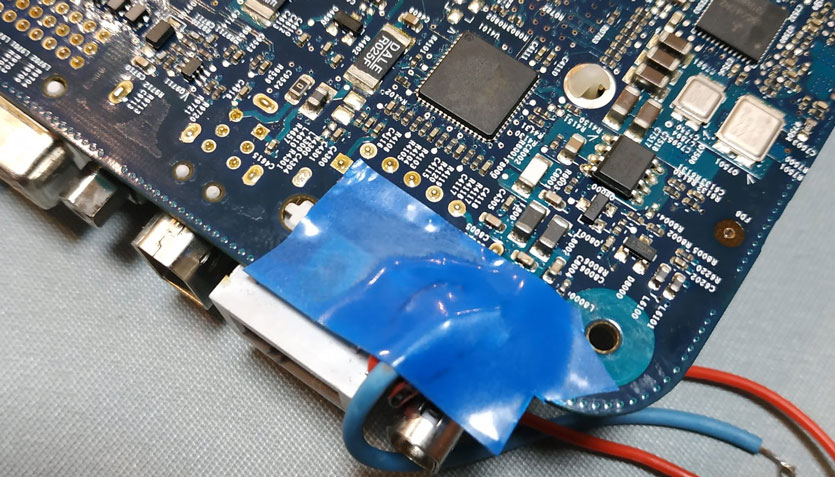

Не будет лишним зафиксировать провода прямо на плате. Можно выбрать вариант суперклей + сода, но я предпочел более щадящий — синюю изоленту.


Запомните: если в инструкции нет синей изоленты, значит она неправильная!

Теперь можно приступать к сборке.

Все три шнура логично будет вывести в отверстие радиаторной решетки, которая расположена по всему периметру корпуса Mac mini. При большом желании можно установить порт под классический ноутбучный блок питания и прямо в корпус, но мне не хотелось портить оригинальный вид неттопа.

Теперь заключительный нюанс по питанию и подключению:

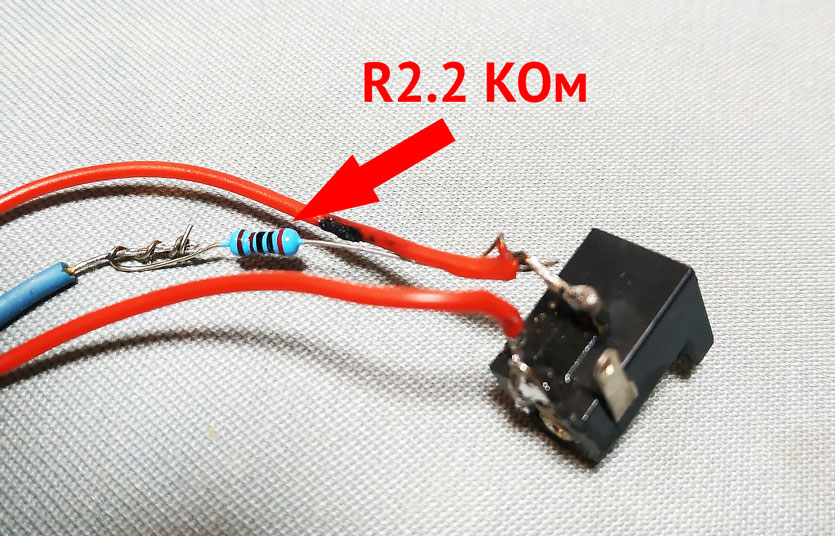

Плюс идет на плюсовой контакт блока питания ноутбука, резистор на 2 кОм подпаивается к минусу , а минус – к минусу блока питания.

Вот и вся математика.


Резистор нужен. Без него никак.

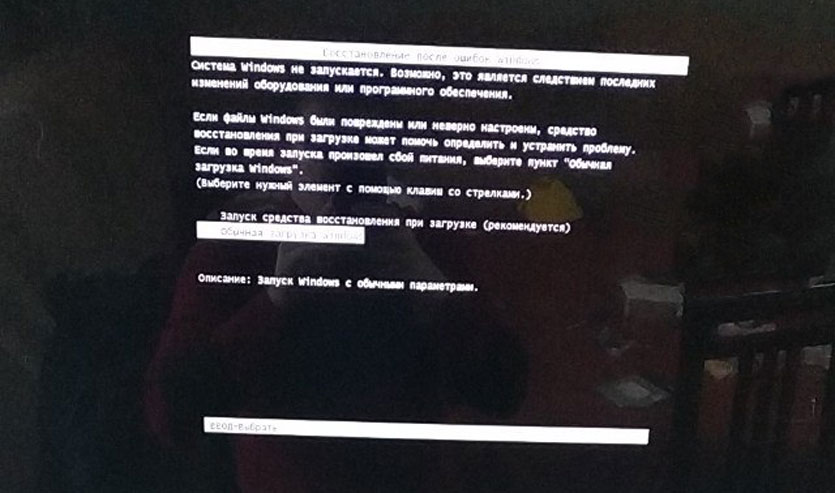

Подключаем шнур питания, нажимаем Power на корпусе Mac mini… Привет, белый дисплей и, черт побери, экран восстановления Windows 7!


Эм… и это с дисплея Mac mini?

Признаюсь, не ожидал.

Что будет дальше с этим Mac mini?


Mac mini ждет много улучшений

Изначально целью покупки этого ультрабюджетного компьютера было создание собственного мультимедийного сервера. Есть более простые решения в виде «умных» роутеров с возможностью подключения внешних дисков, но мы же не ищем легких путей?

Сегодня нам удалось включить Mac mini. Это действительно большая победа. Но впереди – апгрейд и установка системы.

Я уже заказал две планки оперативки суммарной емкости 3 ГБ (1 + 2 ГБ) — больше этот неттоп не потянет. Параллельно присматриваюсь к «карману» вместо CD-Rom, малоемкому SSD на 32 ГБ и вместительному HDD на пару терабайт.

Разберемся, что можно выжать из старичка, проведя хороший апгрейд, и определимся с оптимальной ОС для 11-летнего неттопа.

Если вас, дорогие читатели, заинтересовал подобный вариант использования старого Mac mini, продолжение следует. ;)

Краткие выводы

1. Mac mini даже после 10 лет – по-прежнему отличный неттоп для несложных задач.

2. Не нужно бояться паяльника — иногда это умение экономит очень много средств.

3. Осторожно разбирайте Mac mini. Особенно важно убедиться, что отключили все шлейфы. Лишний раз перепроверьте!

4. В оригинальном заряднике к Mac mini, на самом деле, не так много отличий от недорогого к любому ноутбуку.

5. Этот материал — дань хобби. «Пойти и купить» не всегда доставляет удовольствие.
