Как смотреть сквозь стены с iPhone. Обзор тепловизора Seek Thermal

Разные штуки у нас были в редакции, но такая нереальная лежит рядом с моим айфоном впервые.

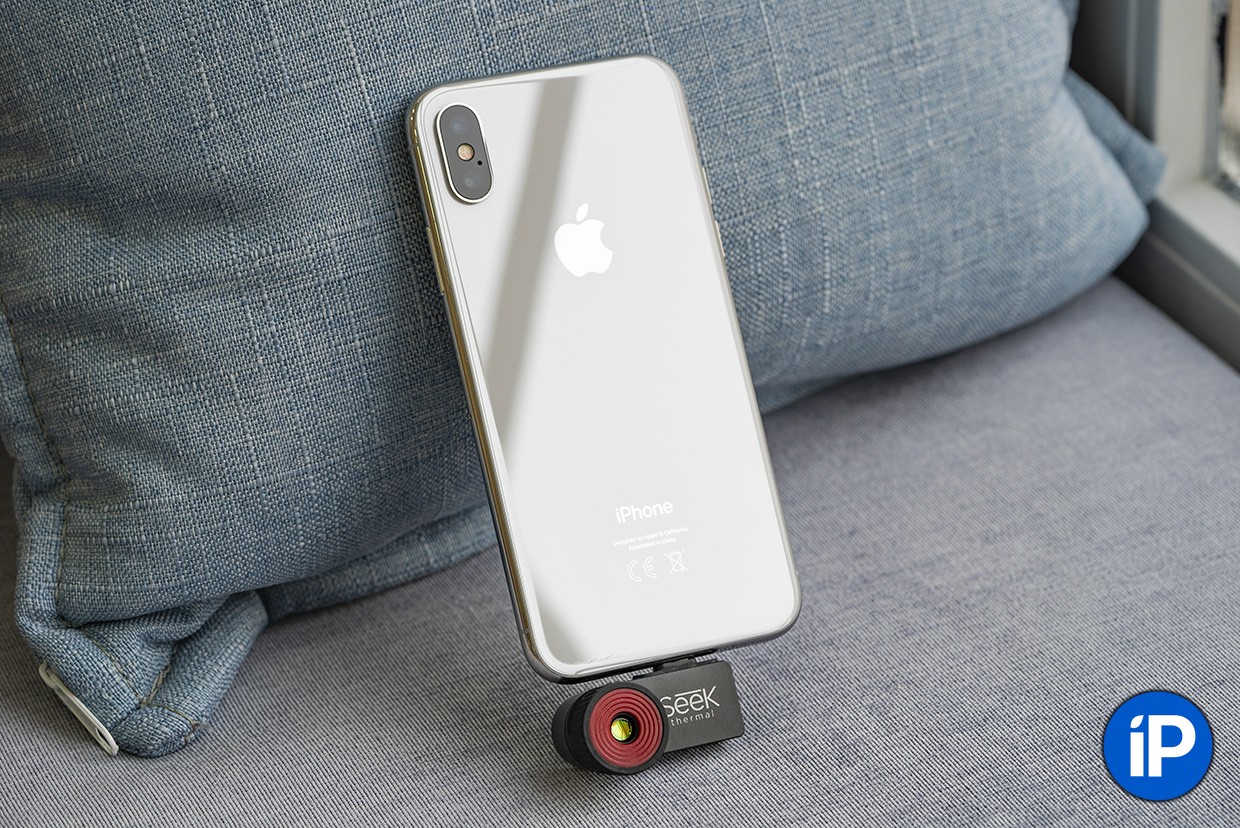

Это настоящий, полноценный тепловизор для iPhone. Для кого-то он будет прибором ночного видения. Для других – важным инструментом решения бытовых проблем и экономии денег.

Многие из нас вообще никогда в жизни не видели что-то подобное, разве что в фильмах. Поэтому немного объясню, как это работает. Ну и расскажу, зачем может понадобится даже обычному Серёже из Москвы.

Как вообще работает тепловизор?

Небольшой экскурс в физику для тех, кто хочет найти ответ на вопрос подзаголовка.

Энергия вокруг нас переносится волнами: свет, тепло, даже гравитация. Их нельзя увидеть невооружённым глазом. Но некоторые можно зафиксировать специальные приборами.

Например, есть волны инфракрасного и видимого диапазонов, соответственно – видимого (свет) и теплового (тепло). Окружающие объекты по-разному нагреваются в зависимости от своих свойств, тем самым испуская собственное инфракрасное излучение.

Чтобы заметить его, используется камера с инфракрасными датчиками, так называемые болометрические (тепловые) матрицы. Это и есть тепловизор.

Он регистрирует излучение, фокусируя его через линзу. Полученные данные анализируются и отображаются, например, в виде контрастного изображения с переливающимися цветами, каждый из которых обозначает конкретную температуру.

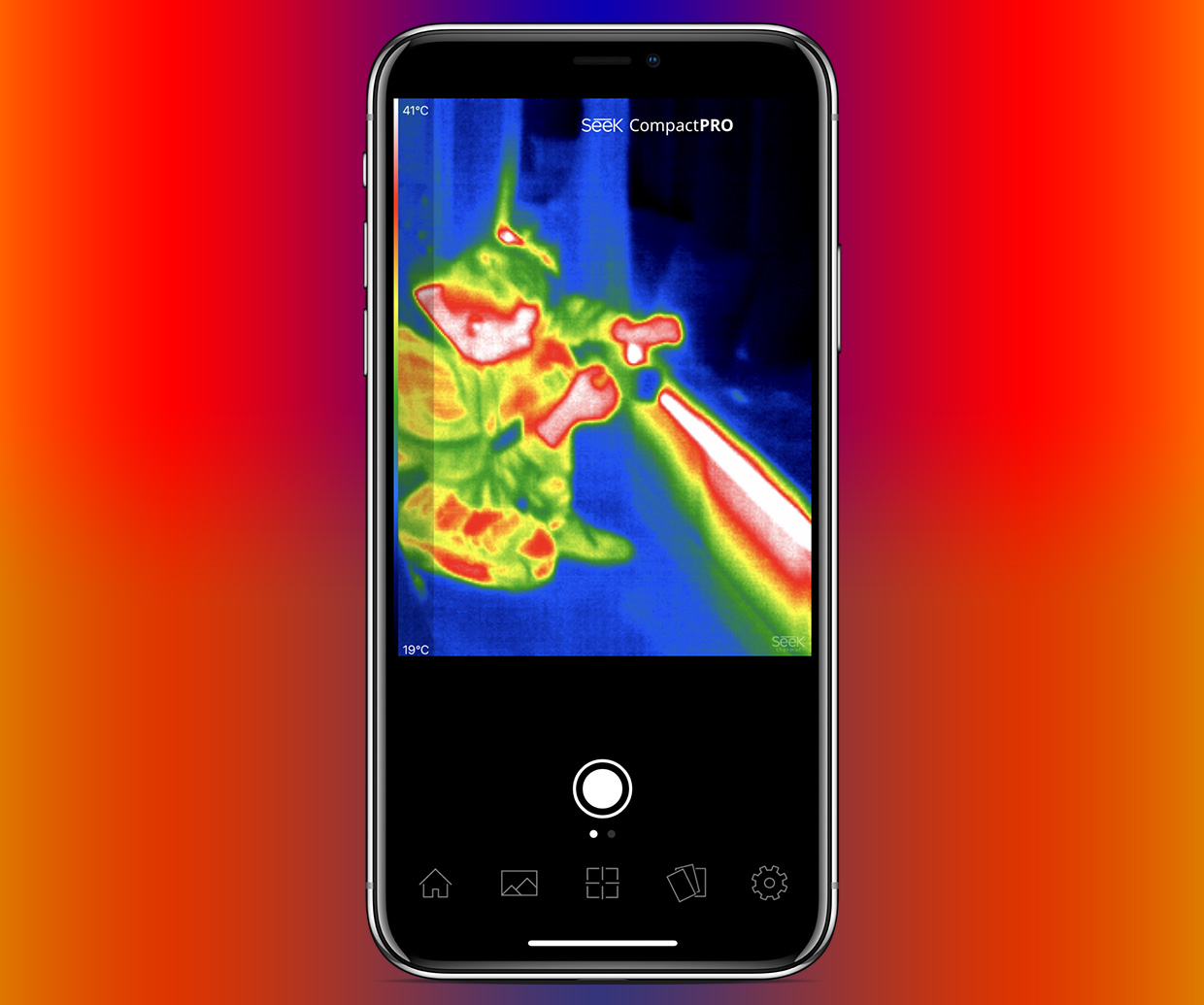

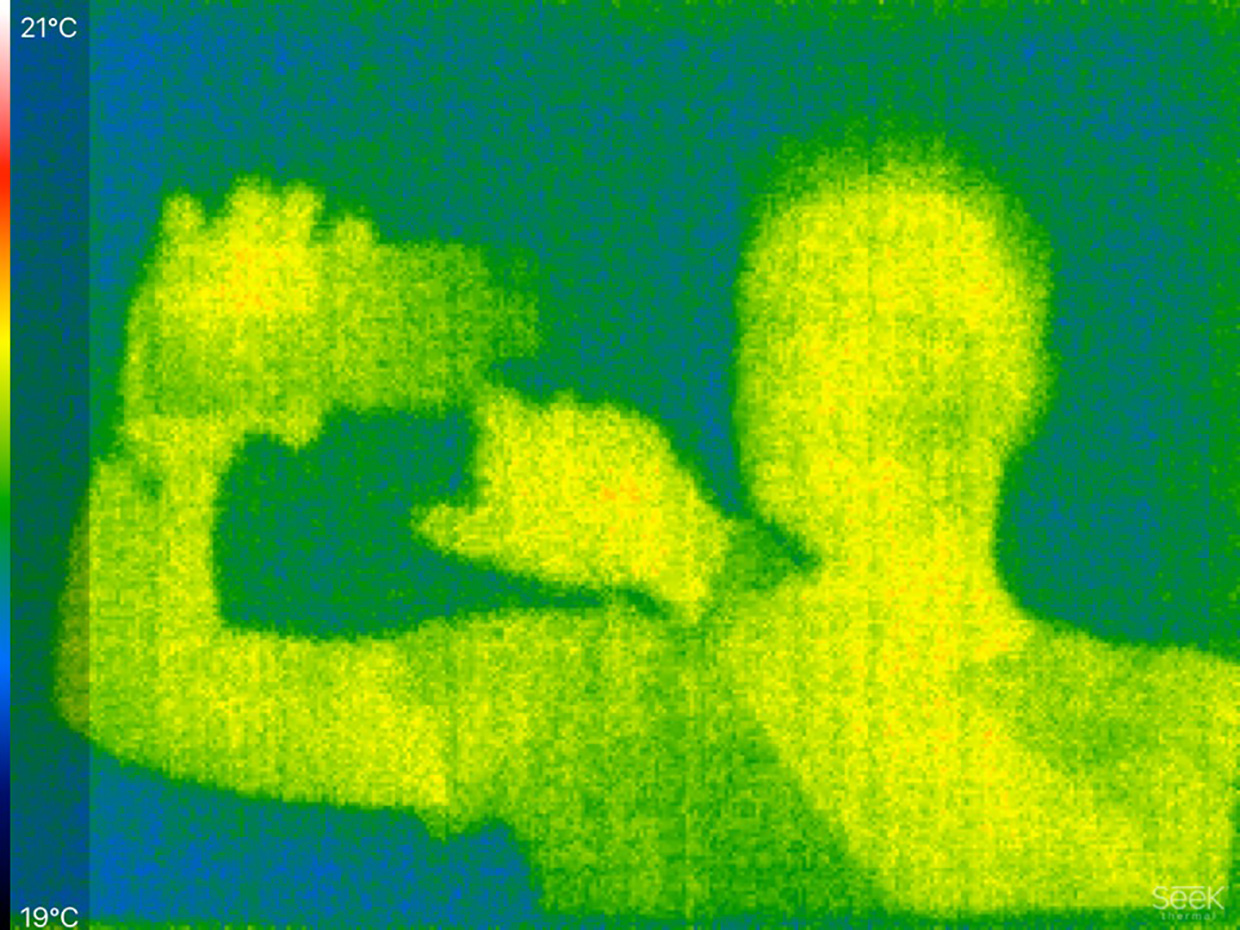

Пример работы Seek Thermal Compact

Именно так устроен тепловизор. Многие из вас видели его в боевиках. Так называемый прибор ночного видения, по сути, и есть тепловизор. Как и инфракрасный прицел для какой-нибудь штурмовой винтовки.

Увы, тепловизоры всегда были дорогими, это очень сложная техника. Но в последние десять лет начали появляться компании, выпускающие подобные девайсы «для народа».

Сейчас самый доступный и логичный способ заполучить тепловизор – купить его для вашего смартфона. Но не какой попало (с позорными характеристиками и неверными данными), а что-нибудь грамотное и качественное. Например, от Seek Thermal.

Кто такая Seek Thermal и что она производит?

Это одна из немногих компаний, которая делает хорошие, компактные тепловизоры для обычных людей и их бытовых задач. Такие выскочки, которые решили делать тепловизоры почти промышленного уровня за шестую часть от принятых цен. И при этом тепловизоры производятся прямо в США, в Калифорнии. А не где-нибудь в Китае.

Сила компании в недорогих девайсах и тепловой матрице высокого разрешения, которую еще недавно применяли только в дорогих промышленных устройствах.

Сейчас Seek Thermal выпускает тепловизоры двух видов: самостоятельные (с дисплеем и батареей) Reveal и компактные камеры Compact для смартфонов. Именно последние приехали к нам в редакцию: базовую Compact и топовую Compact Pro.

Грубо говоря, это тепловизор, который пристёгивается к вашему айфону и позволяет увидеть мир в совершенно новом качестве. Заодно решить некоторые бытовые проблемы и не только.

Самый дешевый американский тепловизор Seek Thermal использует матрицу с разрешением 206х156 точек для съемки инфракрасного излучения. Китайские аналоги в лучшем случае снимают температуру матрицей 80х80. Nuff said.

Забегая вперёд, скажу: эти штуки реально работают.

Чем отличается Seek Thermal Compact от Compact Pro

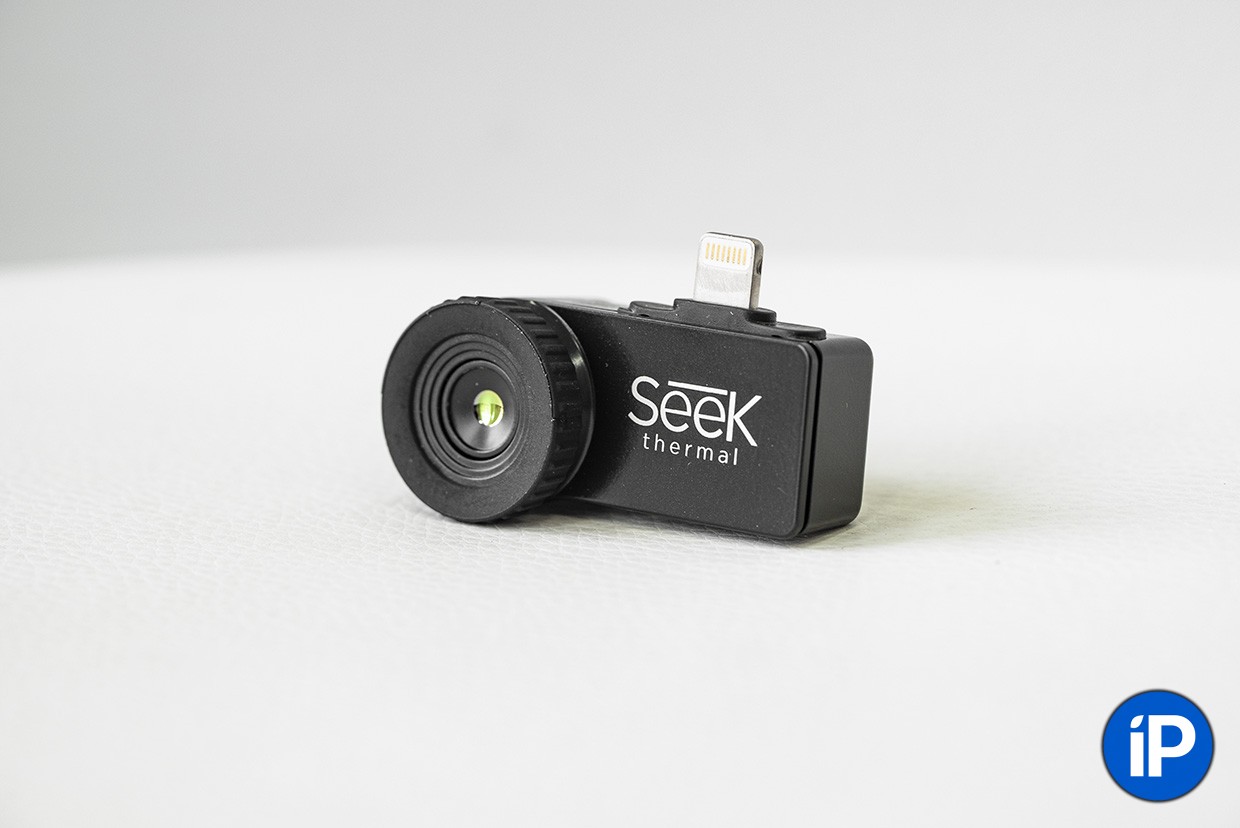

Seek Thermal Compact

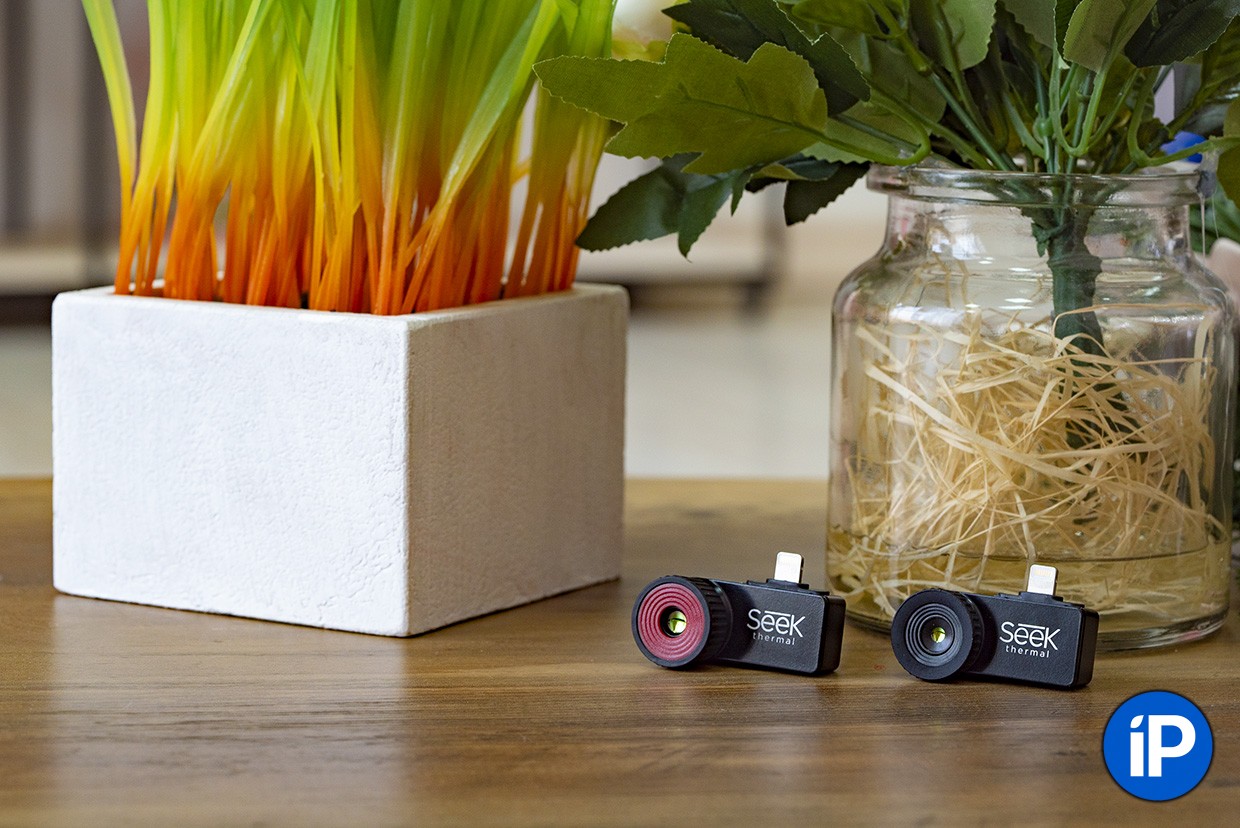

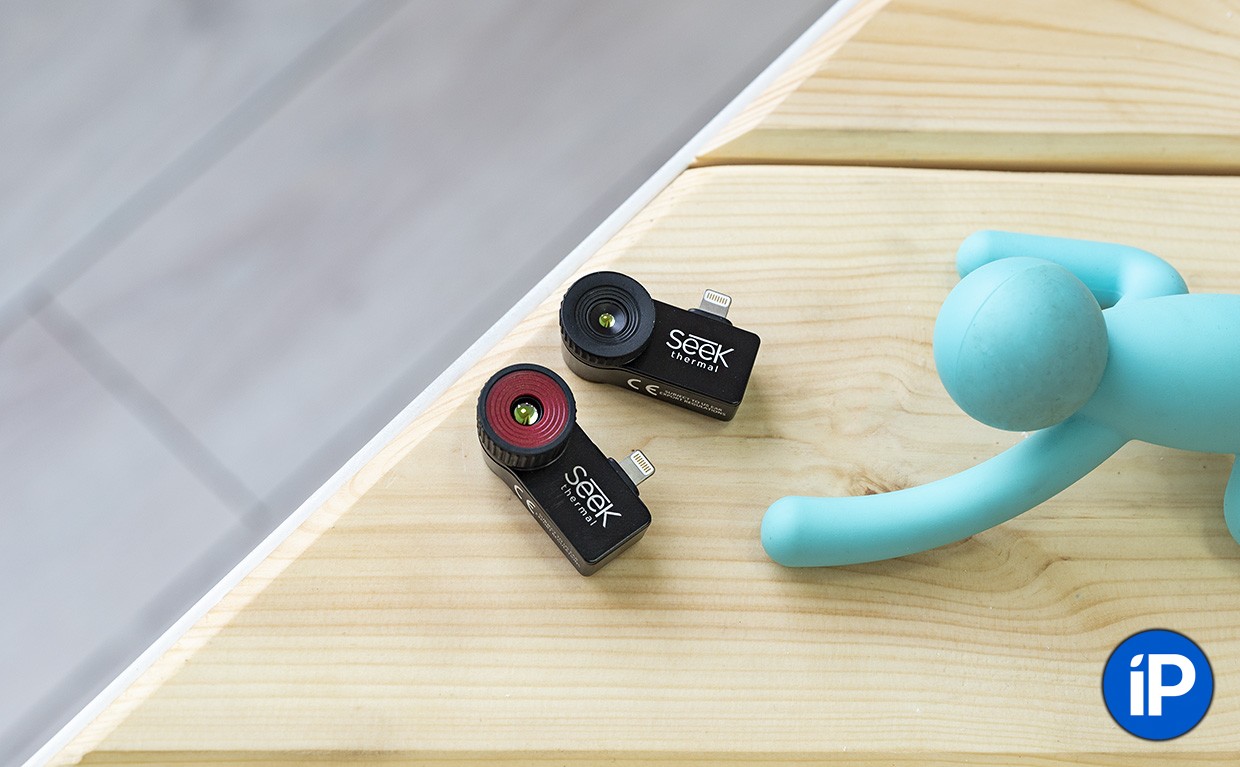

Seek Thermal делает три вида термокамер для смартфонов: Compact, CompactXR и Compact Pro. Все они продаются в двух видах: с портом Lightning или microUSB.

Если оценивать только внешне, камеры почти одинаковы. У всех магниевый корпус, одинаковая форма и размер. Разные только цвета объектива.

Первое отличие между бюджетной версией и топовой – разрешение сенсора. В Seek Compact оно составляет 206х156, или суммарно 32000 точек. Pro-версия обладает более чувствительной матрицей на 320х240, или 76800 точек.

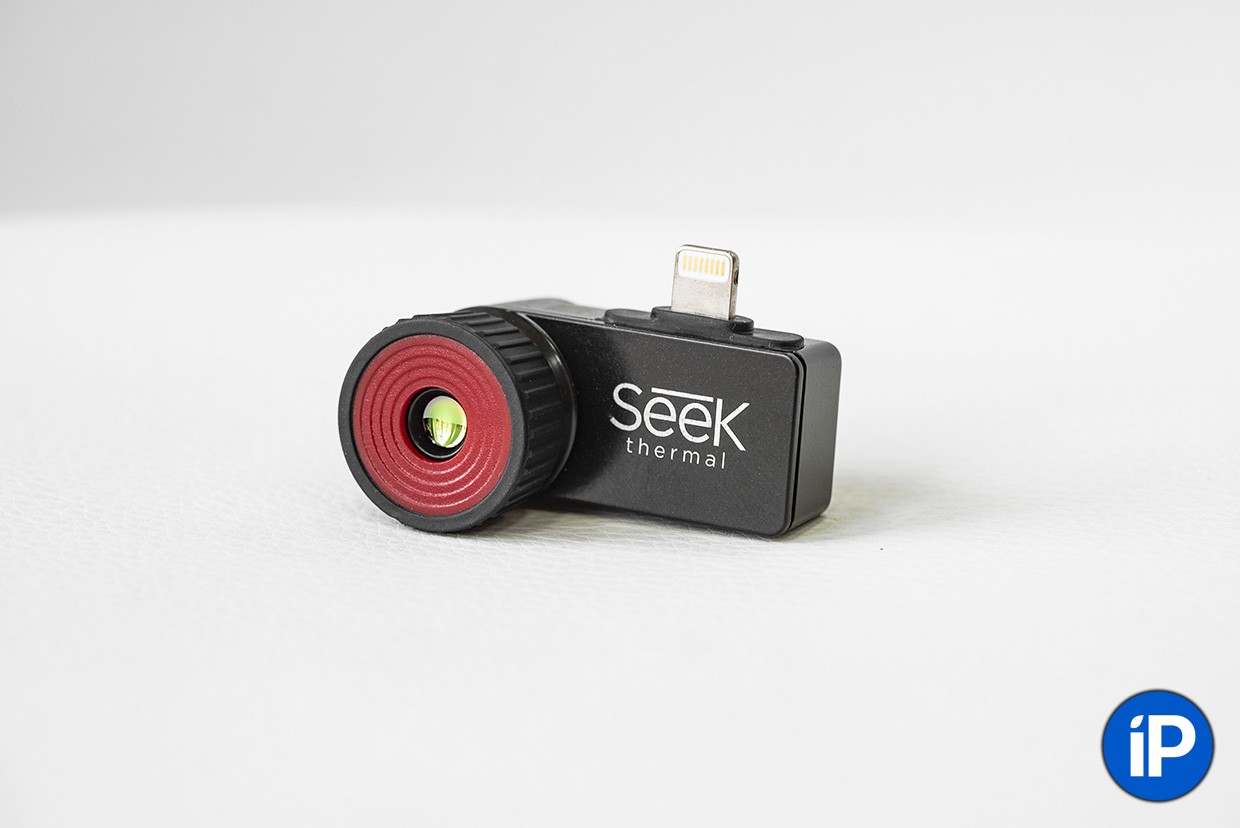

Seek Thermal Compact Pro

Разные и скорости сбора данных: базовая версия делает 9 кадров в секунду, топовая – 15 кадров. Это не отражается на точности измерения. Просто тепловизор с бОльшей частотой съемки удобнее, не надо держать его совсем неподвижно. И видео с него получается лучше.

Объективы сделаны из теплостойких халькогенидов (это для минимальных отклонений при замерах). Но тут тоже есть отличия между моделями, и они самые существенные:

  • объектив Compact: регулируемый фокус, угол обзора 36 градусов, дальностью работы до 330 метров
  • объектив Compact Pro: регулируемый фокус, угол обзора 32 градуса, дальность работы до 550 метров.
  • У Pro-версии объектив больше, шире и чувствительнее. Кроме того, большая дальность работы помогает с оценкой масштабных объектов. За счет этого и меньший угол легко компенсировать: отошел подальше, получил картинку шире.

    Для регистрации данных с теплочувствительной матрицы используется один и тот же микроболометр VOx с диапизоном рабочей температуры от -40 до +330 градусов.

    Диапазон измерения температуры дает понять: тепловизоры Seek Thermal являются портативным помощником домашнего мастера или профессионала-частника. То есть для личных и бытовых целей. Строить многоквартирные дома с ним не надо, а вот дачнику или в ремонте квартиры они очень помогут.

    Интересно, что в отличие от массовых китайских тепловизоров, американские от Seek Thermal умеют самостоятельно калиброваться, учитывая собственную температуру и условия окружающей среды.

    Для правильного измерения это невероятно важно, поскольку через полчаса работы дешевые аналоги могут врать на 20-30 градусов. С Seek Thermal такого не будет.

    Для калибровки используется электромеханический затвор, который немного пощёлкивает при работе.

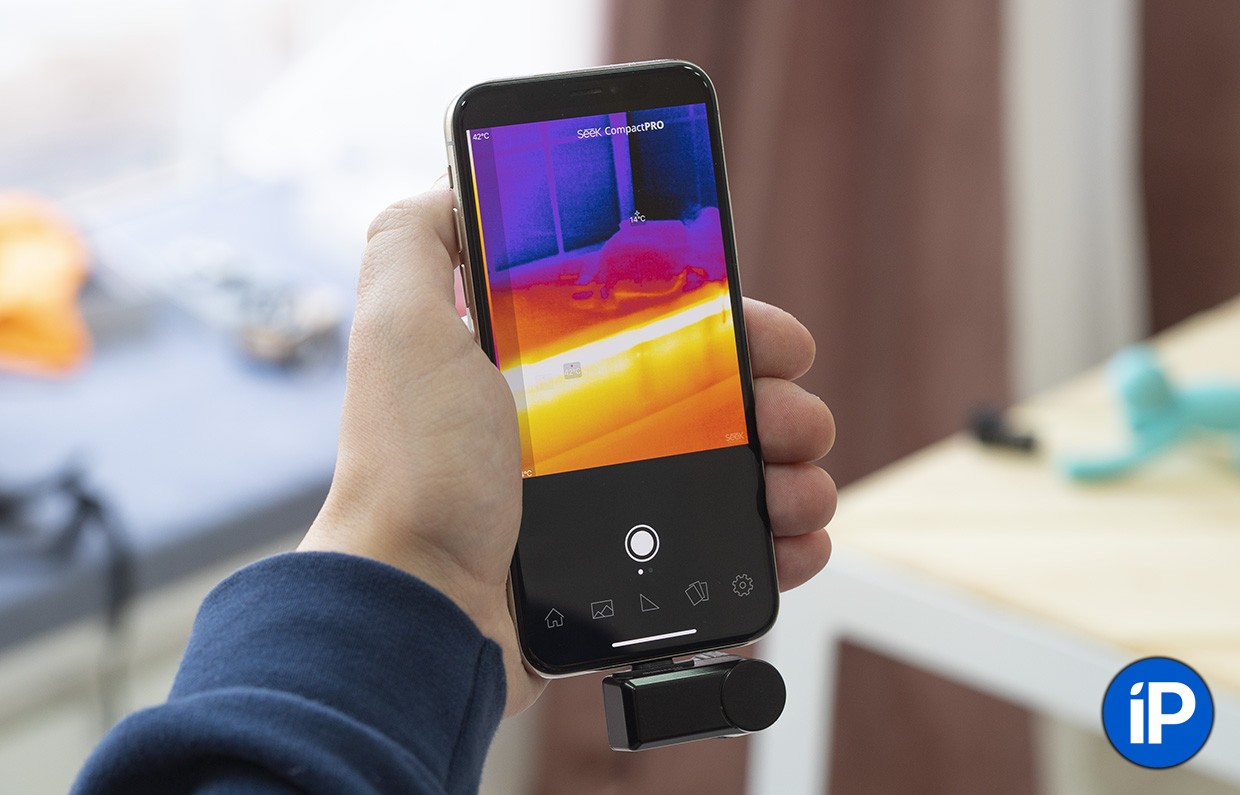

    Как использовать Seek Thermal c айфоном

    Как многие уже догадались, для работы необходимо скачать бесплатное приложение Seek Thermal из App Store. Если возьмёте версию для Android, то тогда вперёд в Google Play.

    В приложении всё просто: можно немедленно начать снимать, а можно предварительно настроить параметры замера и отображения.

    Например, сначала снимаешь через него фотографию измеряемого места или объекта, затем выбираешь режим работы тепловизора и делаешь уже тепловой снимок с заранее предустановленными параметрами цветового отображения (то есть, меняешь цвета, соответствующие той или иной температуре, и четкость переходов между ними).

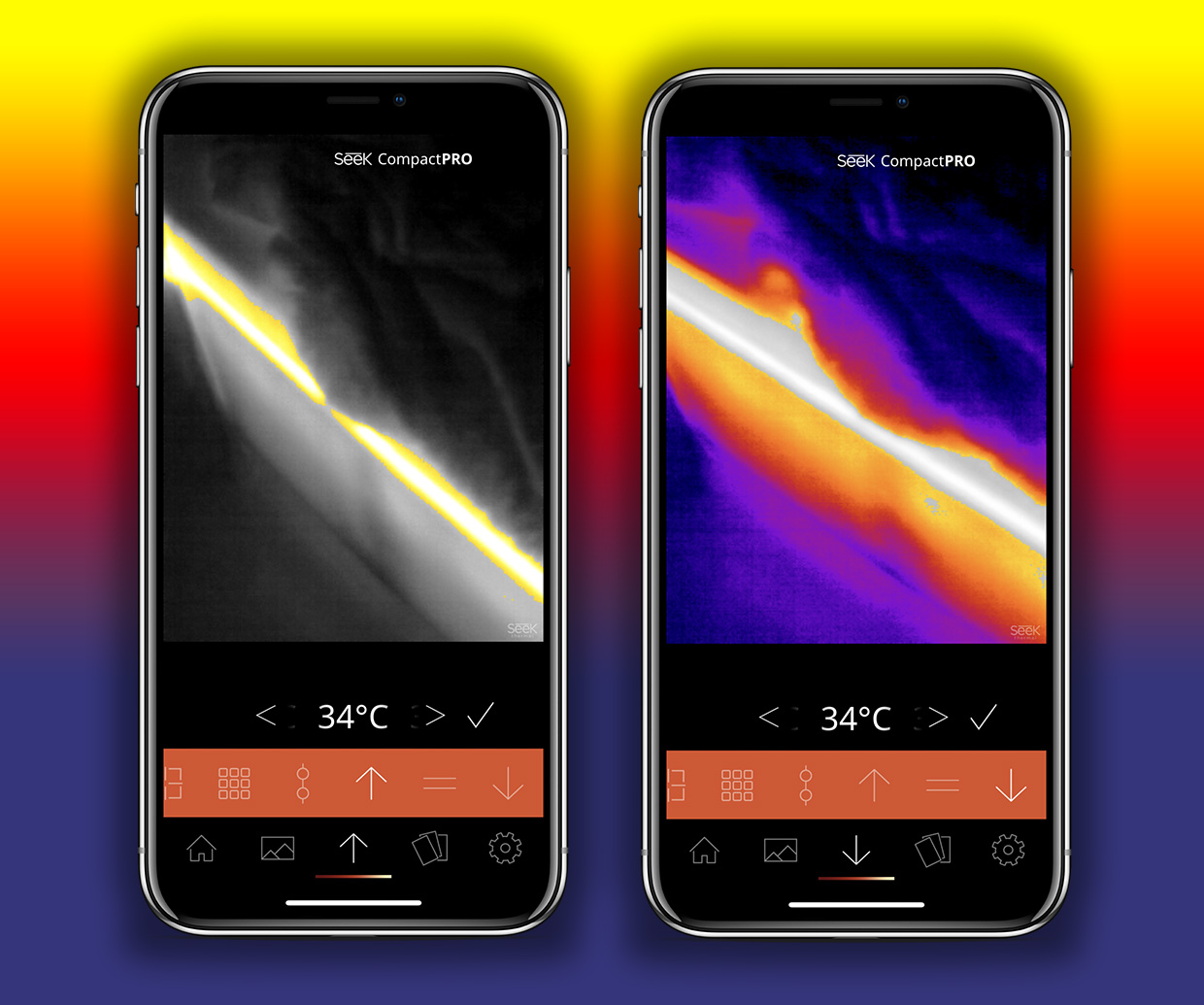

    Есть несколько основных режимов для разных ситуаций. Среди них:

  • нормальный снимает все, что попало в объектив и визуализирует на «автомате», работает по умолчанию (выводится несколько температур контрастных областей)
  • локальный нужно выбрать центральную точку, картина строится от нее (указывается температура точки и пороговые температуры)
  • высокий/низкий: приложение выведет пороговые температуры и перестроит картину по ним (указывается максимальная и минимальная температура кадра)
  • пороговый: пользователь вводит пороговые данные, за пределами которых снимок не отображается

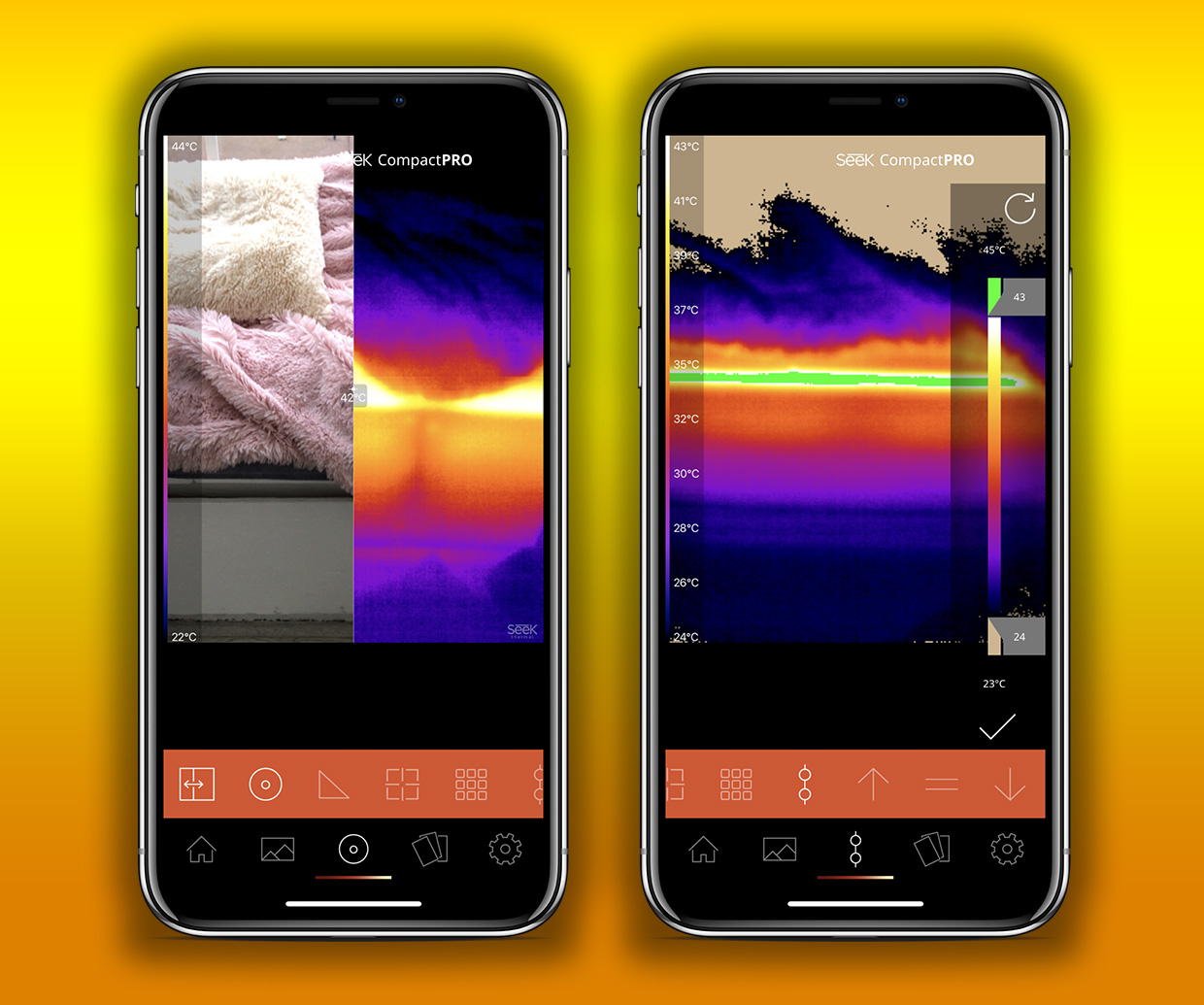

  • Thermal+: разделяя экран пополам, показывает фотоизображение (сделанное камерой гаджета) и тепловой снимок, в отличие от других режимов кадры сохраняются на смартфоне или планшете.
  • Обязательно зайдите в настройки, потому что тут прячется очень важный параметр: коэффициент эмиссии, то есть коэффициент отражения тепловых волн от снимаемых камерой поверхностей.

    Ведь с тепловым излучением все не так просто. Блестящее и полированное отражает больше излучения, черное или матовое – меньше. Поэтому вводятся коррекционные коэффициенты: матовое — 0,97; полуматовое — 0,80; полуглянцевое — 0,60; глянцевое — 0,30.

    В зависимости от них будут меняться показания, они банально будут точнее. Например, при съемке нагретого зеркала (фактически 0,3 от реального значения), прибор покажет неверную температуру до тех пор, пока не будет установлен верный коэффициент эмиссии.

    Лайфхак: понижая коэффициент эмиссии, можно увеличить максимально измеряемый нагрев, увеличив максимально регистрируемую с помощью Seek Compact температуру до 990° вместо базовых 330°! Правда, пересчитывать это придется самостоятельно на калькуляторе.

    Как тепловизор может помочь вам в быту

    Логичный вопрос. Кому и когда Seek Thermal может реально помочь? Всё-таки узкоспециализированная штука.

    Утечки тепла дома

    Базовый сценарий использования тепловизора – выявление утечек тепла в межпанельных швах, стыках, стенах. Работает и в автомобилях.

    Наводим тепловизор на стену, смотрим температурный график. Места с утечками окрасятся в соответствующие цвета. Там и утепляем (скорее всего, строители некачественно заделали шов).

    Если в доме регулируется отопление (особенно на даче и в бане), экономия за отопительный сезон превысит стоимость тепловизора.

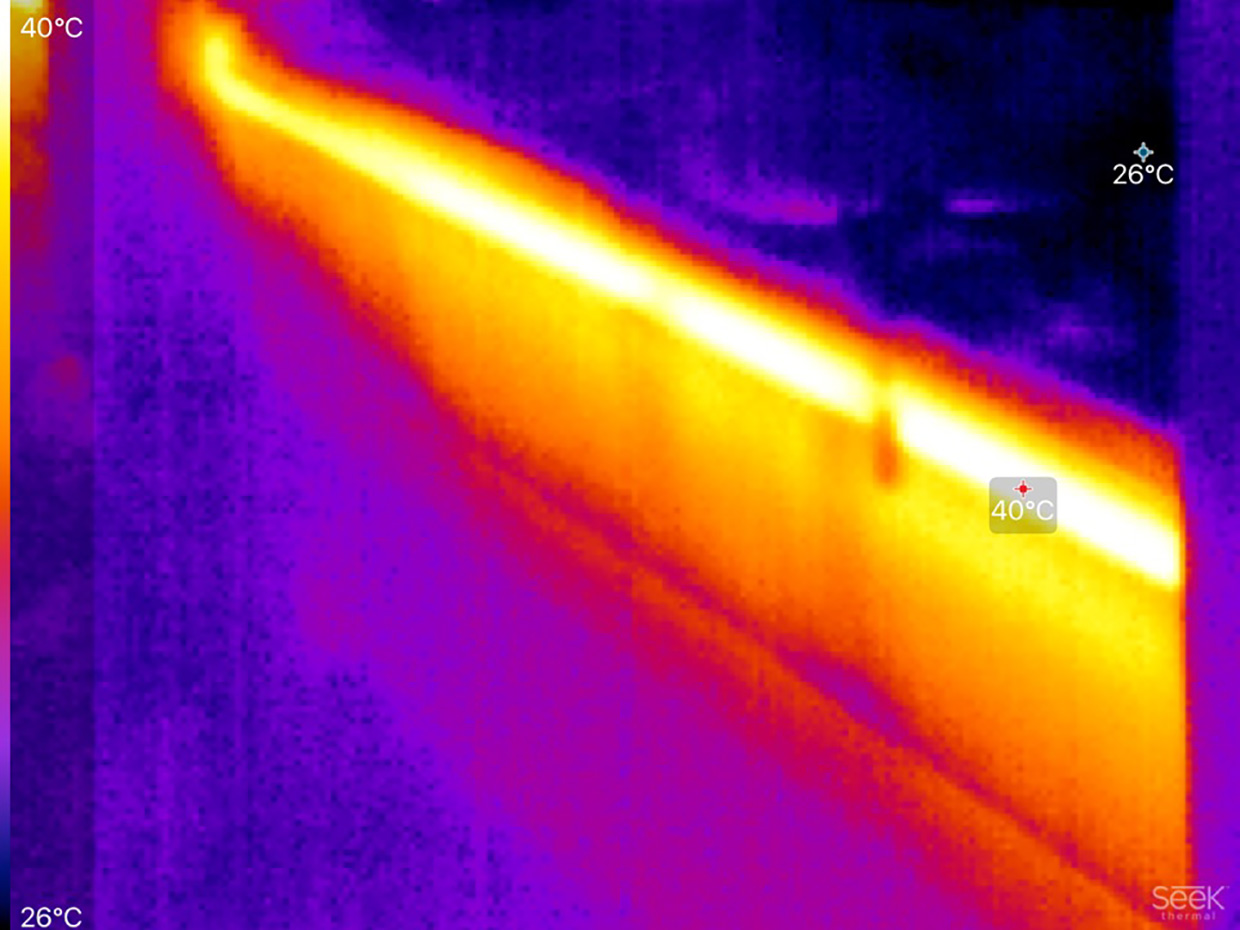

    Проблемы батарей и труб отопления

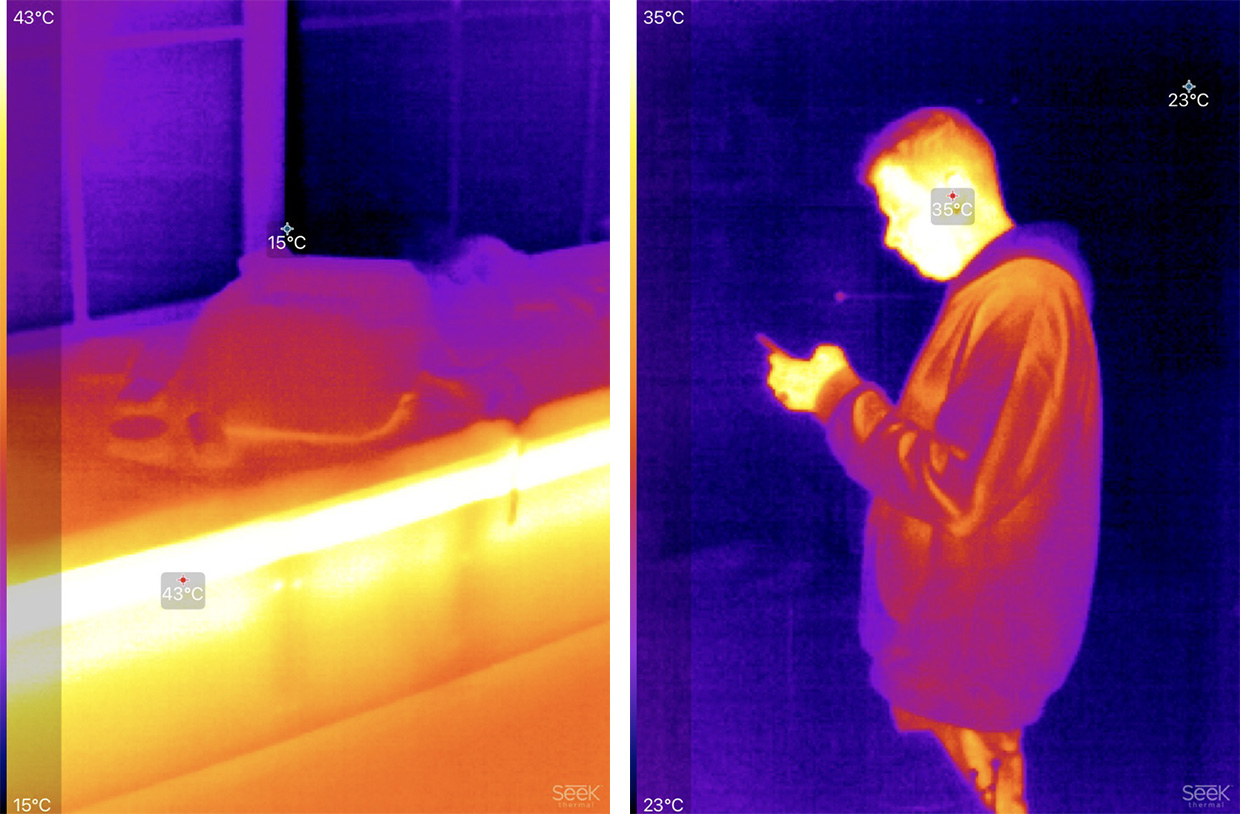

    Как там ваши батареи дома, много воздуха внутри? На снимке с тепловизора они должны равномерно окрашиваться. Чего, естественно, в большинстве наших домов не будет. Теперь сможете легко выявить засорившуюся секцию или забитый клапан.

    Только не перепутайте места сварки в батарее с местами теплопотерь.

    Промерзающие стеклопакеты и балконы

    Оценка тепловизором позволит найти высохший уплотнитель, промерзающий стеклопакет с трещиной, требующую герметизации раму. Или выяснить, что окна необходимо полностью менять из-за неправильной установки и слишком больших расстояний до стены.

    Осветительные приборы

    Часто приходится менять лампы? Стоит проверить светильник – вероятно, цоколь слишком сильного нагревается, а воздухоотвод полностью отсутствует.

    Кстати, сами лампы тоже должны нагреваться только до определенной температуры. Если она таковую превышает, стоит заменить во избежание прогорания проводки, быстрого выхода лампы из строя.

    Нагрев проводки

    Нагрев проводки, проложенной снаружи – одна из частых причин пожаров. Нашел, сменил проводку или поменял нагрузку в квартире.

    Внутри стены нагрев тоже можно найти, но он должен быть очень серьезным. Если это вдруг произошло, стену не жалко вскрыть, иначе проблем будет больше.

    Перегревающиеся гаджеты


    Пример работы Seek Thermal Compact

    Тепловизором легко оценить нагрев любых гаджетов, от умных часов до системных блоков. Причем можно найти конкретный компонент, который слишком сильно греется.

    Например, с ним можно увидеть место чрезмерного нагрева в корпусе ноутбука или стационарного компьютера. Seek Compact Pro за счет высокого разрешения сенсора может разделять по температуре даже транзисторы на плате. Появились подозрения, проверил их тепловизором и поменял железку/гаджет еще до поломки.

    В принципе, девайс можно использовать и в более экстремальных условиях, вроде охоты. Но тогда советую не базовую модель, а CompactXR или Compact Pro: они-то бьют на приличные 550 метров.

    Сколько стоит Seek Thermal Compact в России

    Базовая модель, Seek Thermal Compact обойдётся в 20610 руб. по промокоду ST, который дает скидку 10% как на этот, так и на любой другой тепловизор из линейки Seek Thermal.

    Топовая версия, Compact Pro, стоит существенно дороже – 44 910 руб. Разница двукратная, но и эффективность тоже. Чего стоят 550 метров дальности и удвоенная точность тепловой карты!

    Очевидно, что даже в подобном исполнении эти тепловизоры не являются массовой штукой. Но те, кто хотя бы раз имел дело с ремонтом или строительством, должны оценить эту штучку по заслугам. Еще охотники порадуются.

    У Seek Thermal получилось главное: сделать не игрушку для хипстеров (китайщина, смотрим на тебя), а реально полезный инструмент в быту.

    Ну и удивительно, что такие сложные вещи, которым мы удивлялись с экранов кинотеатра, теперь можно – клик – подключить к любому смартфону и использовать самому. Пойду что ли разберусь со своим балконом.

    Итог: 4+
