Большинство умных домов начинается с автоматизации освещения. Именно лампы или светильники мы включаем и выключаем несколько раз в день, чаще чем любый другие электроприборы.

Подробно управление осветительными приборами мы уже рассматривали в этой статье. Все сводится к одному из трех базовых решений: умный светильник, умная лампочка или умный выключатель.

Ввиду отсутствия разнообразия в ряду умных светильников и невозможности установить лампочки в любой осветительный прибор самым рациональным решением остается установка умных выключателей.

Они могут физически размыкать цепь и отключать осветительный прибор, но при этом сами остаются с питанием и управляются удаленно или при помощи голосового ассистента.

При этом на самом светильнике невозможно использовать свои встроенные функции вроде управления при помощи пульта ДУ, смену температуры свечения, регулировку яркости и т.п.

Управлять многообразием возможности получится лишь при включенном выключателе и поданном питании на осветительный прибор. Сейчас я расскажу, как решить данную проблему и встроить любую люстру, светильник или ночник с пультом и своими фишками в экосистему от Xiaomi.

Что нам понадобится

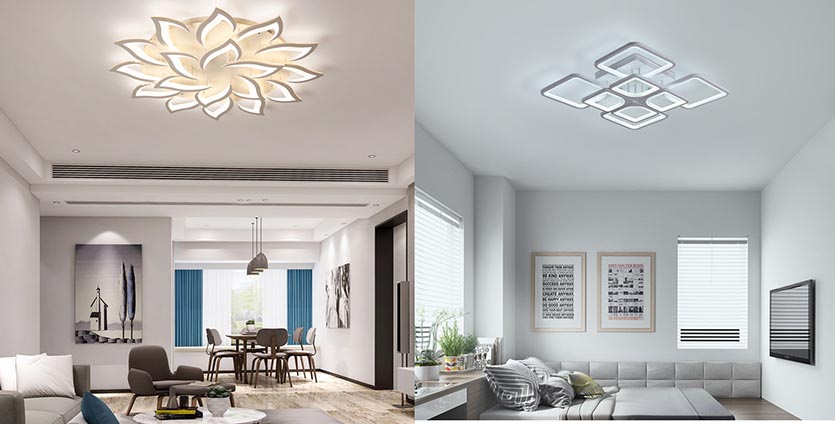

Для начала потребуется сам светильник с пультом. Найти их можно в любом строительном магазине или на просторах нашего любимого AliExpress. Вот несколько любопытных решений:

▪️ светильник с лепестками – от 3056 руб.
▪️ светильник с квадратами – от 3491 руб.
▪️ светильник с кругами – от 974 руб.
▪️ объемный светильник – от 3583 руб.

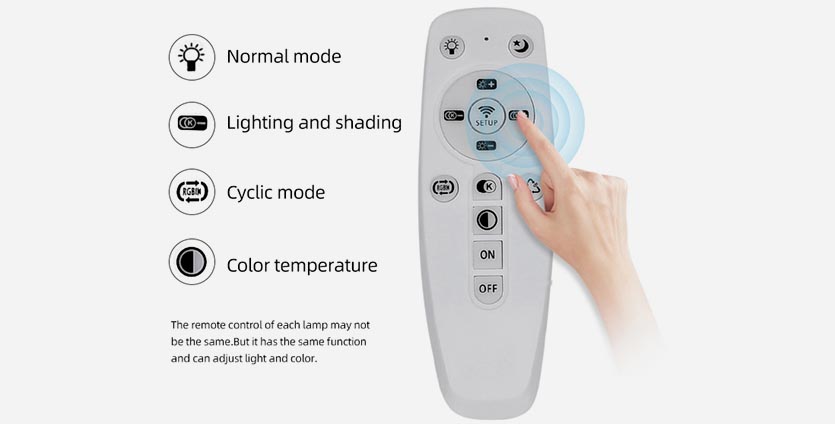

Подойдет любой подобный осветительный прибор. Все они комплектуются похожими пультами ДУ. Отличие лишь в том, что некоторые модели оснащены блоком управления с радиомодулем, некоторые с Bluetooth, а некоторые – с Wi-Fi.

The app was not found in the store. :-(

В первом случае управлять получится только через пульт, в остальных – еще и через приложение. Держать дополнительную программу исключительно для одного светильника захочет не каждый.

Мне доставались образцы с поддержкой приложений SmartControl и PC.Lamper.

The app was not found in the store. :-(

Далее нам потребуются:

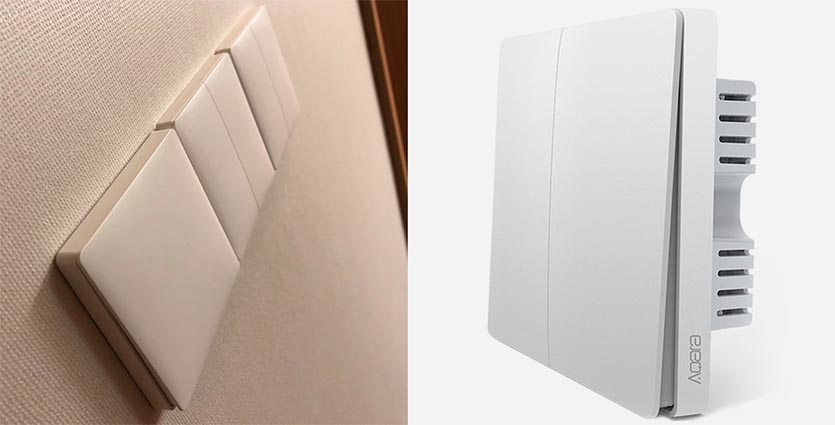

▪️ физический выключатель Aqara – от 1358 руб.
▪️ беспроводная кнопка Aqara – 560 руб.
▪️ хаб Aqara – от 2397 руб.

Выключатель выбирайте внимательно, подробно об отличиях между моделями мы уже рассказывали. Для связи между устройствам подойдет любой хаб от Xiaomi/Aqara который объединяет ZigBee девайсы.

Что нужно доработать

Наша задача научить пульт ДУ от светильника работать с настенным выключателем от Aqara. Так мы сможем подать питание на светильник и потом управлять другими его функциями.

Самый простой способ сделать это – встроить небольшую умную кнопку Aqara в пульт.

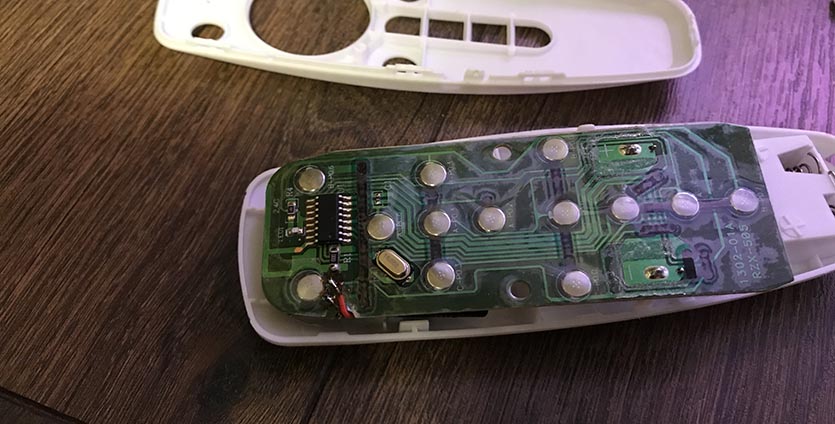

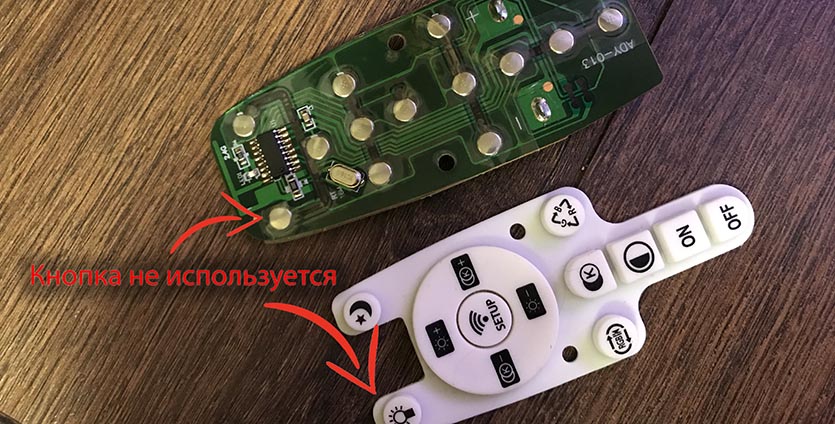

1. Разбираем пульт от лампы и находим на нем неиспользуемую или самую бесполезную кнопку.

В моем случае не были задействованы две клавиши регулировки RGB и кнопка Normal Mode в левом верхнем углу. Последний вариант оказался самым предпочтительным, добраться к такой кнопке проще всего, да и включение при помощи верхней клавиши самое интуитивное.

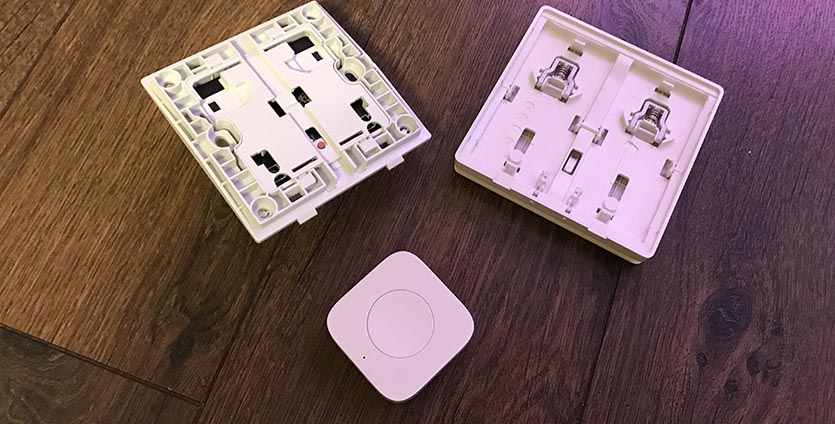

2. Теперь разбираем клавишу Aqara.

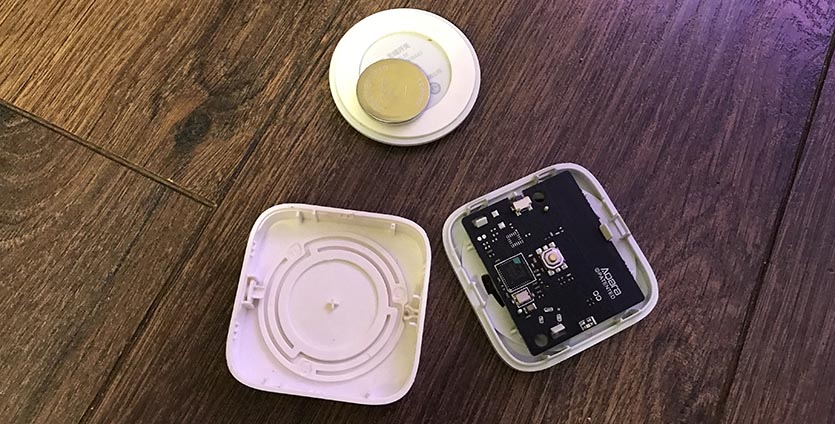

Сделать это можно при помощи монеты и канцелярского ножа. Сначала снимаем нижнюю крышку и извлекаем элемент питания, а потом аккуратно отстегиваем боковые клипсы.

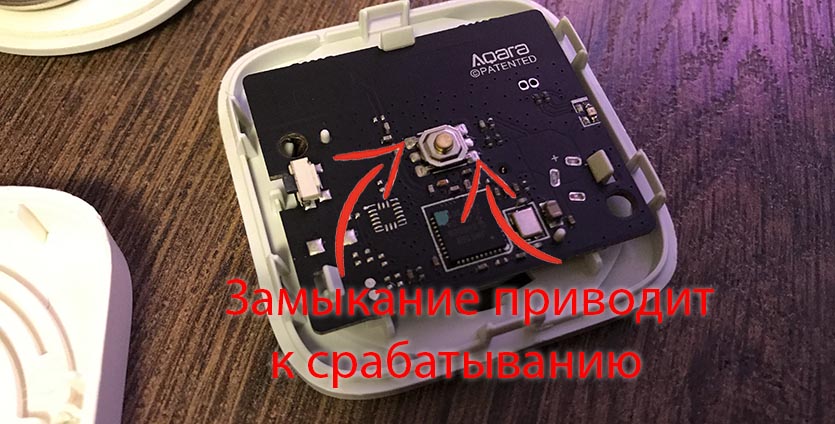

3. При помощи скрепки определяем, какие контакты возле кнопки при замыкании приводят к срабатыванию гаджета.

Настройте любую автоматизацию в приложении Mi Home для кнопки и ищите нужные контакты.

В моем случае сразу несколько пар контактов приводили к срабатыванию. Я выбрал пару левый верхний и правый нижний.

4. Теперь припаиваем пару тонких проводов к нужным контактам.

Проверяем, чтобы замыкание проводов приводило к срабатыванию кнопки.

5. При помощи канцелярского ножа перерезаем дорожки, которые идут к выбранной кнопке на пульте ДУ от светильника.

6. Припаиваем к контактам провода от кнопки Aqara.

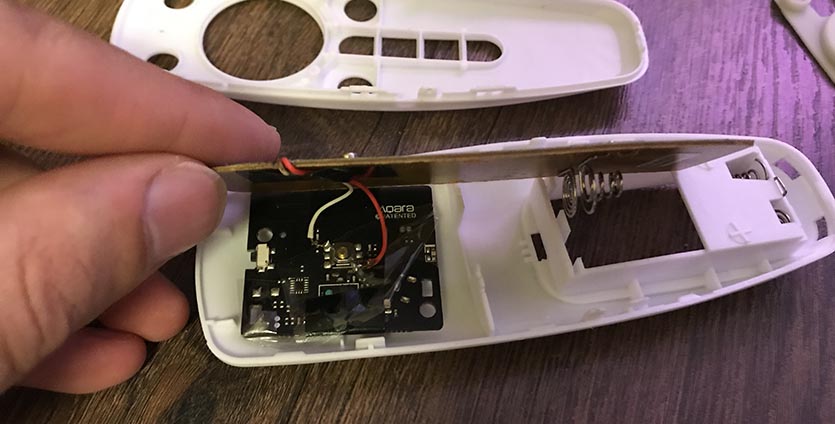

7. Кнопка без корпуса идеально помещается в корпус пульта ДУ, а для проводов на плате надфилем выпиливается небольшой вырез.

8. Остается надежно приклеить батарейку к кнопке Aqara, чтобы она не отвалилась при использовании. Используйте изоленту или скотч.

После сбора всей конструкции получаем универсальный пульт ДУ. Он, как и ранее, управляет светильником, а одна кнопка может интегрироваться в экосистему от Xiaomi.

Как все настроить

Не забывайте, что на кнопку можно привязать до трех действий. Логичнее всего на одиночное нажатие настроить срабатывание выключателя Aqara в комнате.

Двойное нажатие и удержание могут включать другую подсветку в помещении, управлять кондиционером любо вовсе тушить свет во всей квартире.

Для настройки делаем следующее:

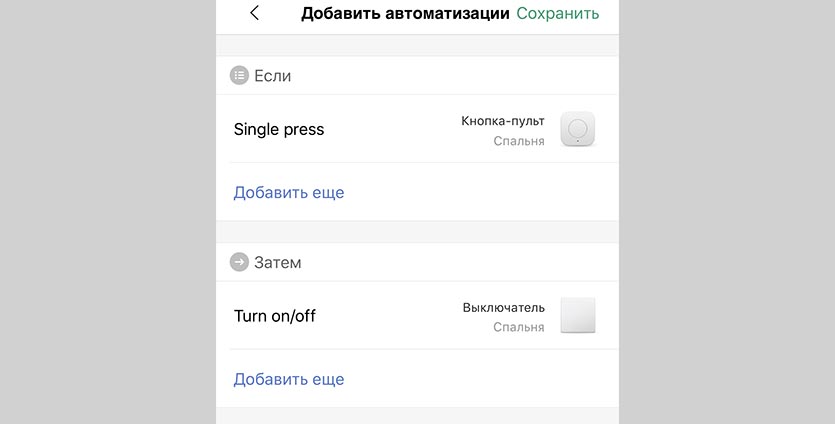

В приложении Mi Home переходим в раздел Автоматизация и создаем сценарий при котором нажатие кнопки будет включать и отключать выключатель.

Вот так просто и быстро получилось интегрировать светильник в систему умного дома.
