Как за 500 рублей забыть про Lightning и Micro USB и перейти на один Type-C

Можно просто обновить технику с устаревшими разъемами, но это банальный и самый дорогой путь. Например, у меня до сих порт трудятся PowerBank Xiaomi на 20 000 мАч, монопод селфи-палка с пультом ДУ c Micro USB, Magic Keyboard и Apple Pencil 1-го поколения с Lightning.

Сейчас большинство актуальных смартфонов, планшетов и ноутбуков уже оснащают Type-C, но это не вся техника, которой мы пользуемся. Есть еще внешние аккумуляторы, селфи-палки, зарядки для батареек и прочие мелкие аксессуары. Большинство из этих устройств еще с давно устаревшим Micro USB.

Сейчас расскажу, как я нашёл решение по кабелям, которое сэкономит вам деньги. Пустячок, а приятно.

| 💙 Если не видите ссылки на товары, выключите блокировщик рекламы в браузере (AdBlock), и всё появится.

Зачем переходить на Type-C

Стандарт Type-C существует с 2014 года, многие производители уже приняли его за универсальный формат подключения по умолчанию. Продавили в этом плане даже Apple: компания неспешно, но отказалась от устаревшего Lightning во всех линейках iPhone и iPad.

Подтянулись и производители Android-смартфонов. Они оснастили Type-C даже устройства базовых линеек. Пора перевести на современный стандарт все остальные устройства в доме. Это даст ряд преимуществ.

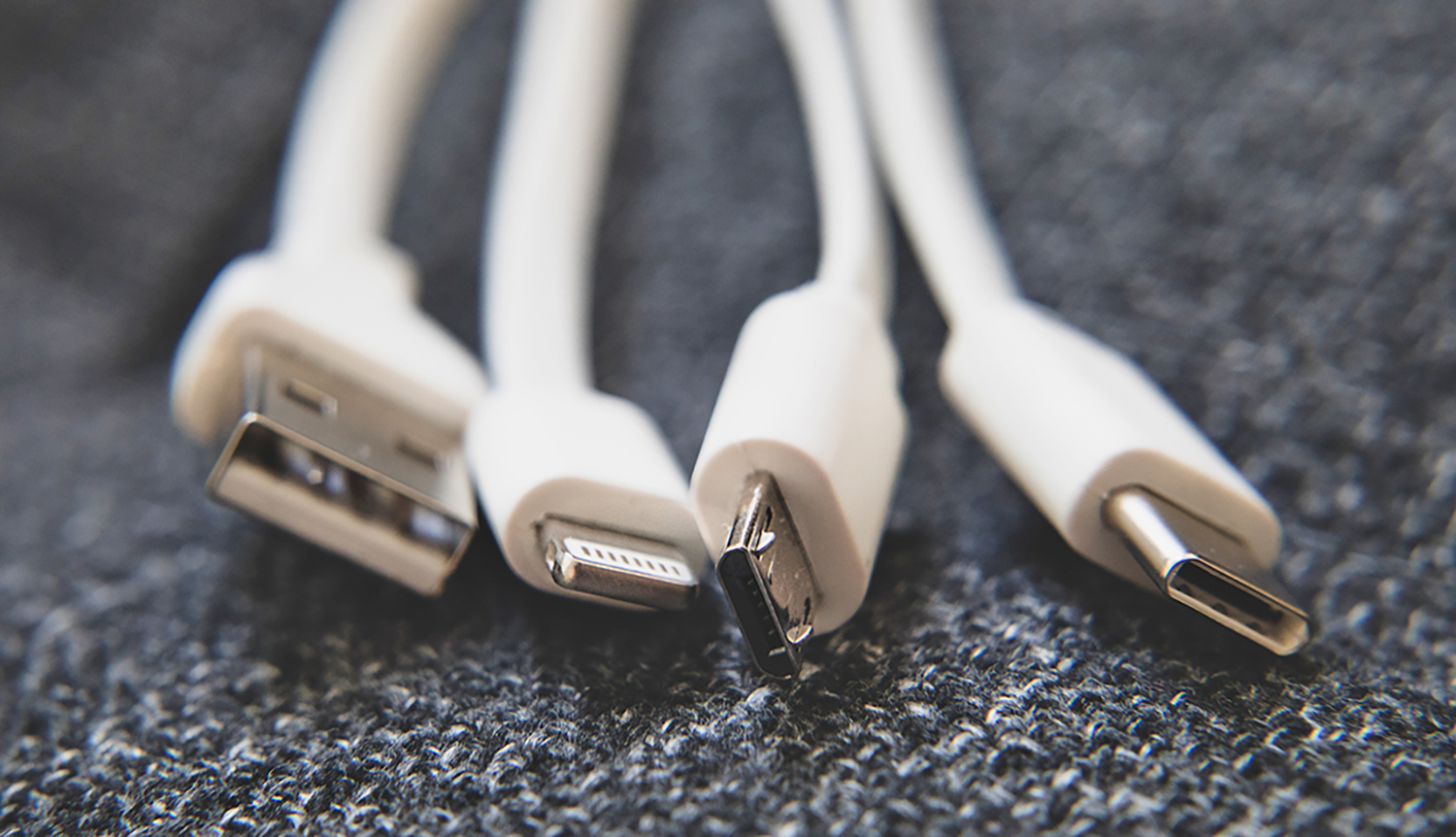

Можно избавиться от старых кабелей. Сможете выкинуть гору ненужных устаревших шнурков micro USB и Lightning.

Будете использовать один кабель для всего. Не придется хранить возле каждой зарядки кабели для разных устройств.

Станет проще ездить в отпуск и командировку. Больше не забудете взять в поездку какой-то специфический кабель для одного или двух гаджетов.

Как заменить micro USB на Type-C

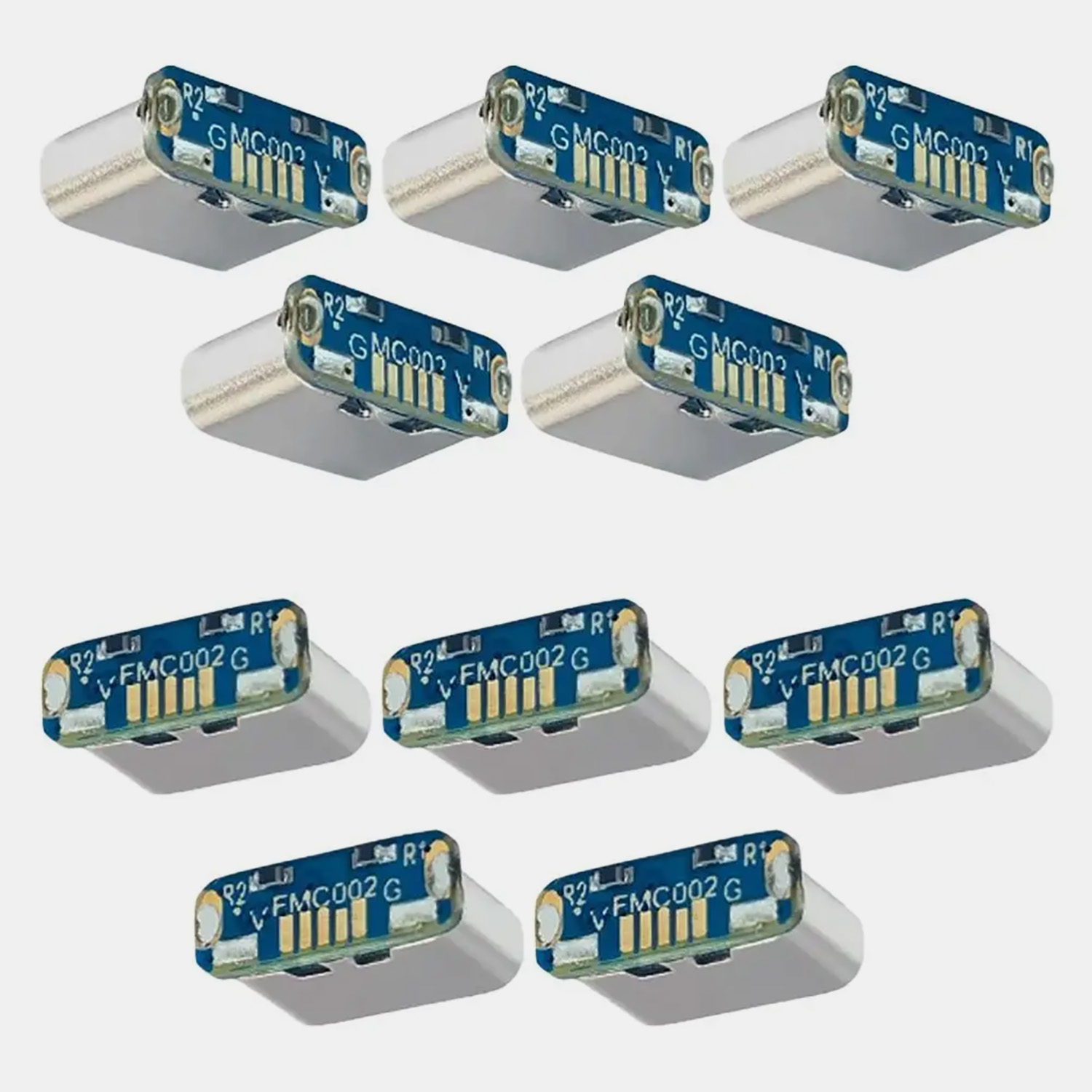

Китайские разработчики спроектировали и выпустили специальную плату для быстрой замены micro USB на Type-C. Контакты на плате размещены таким образом, чтобы разъем встал вместо micro USB с минимальными переделками.

Вот, что нужно для замены разъема:

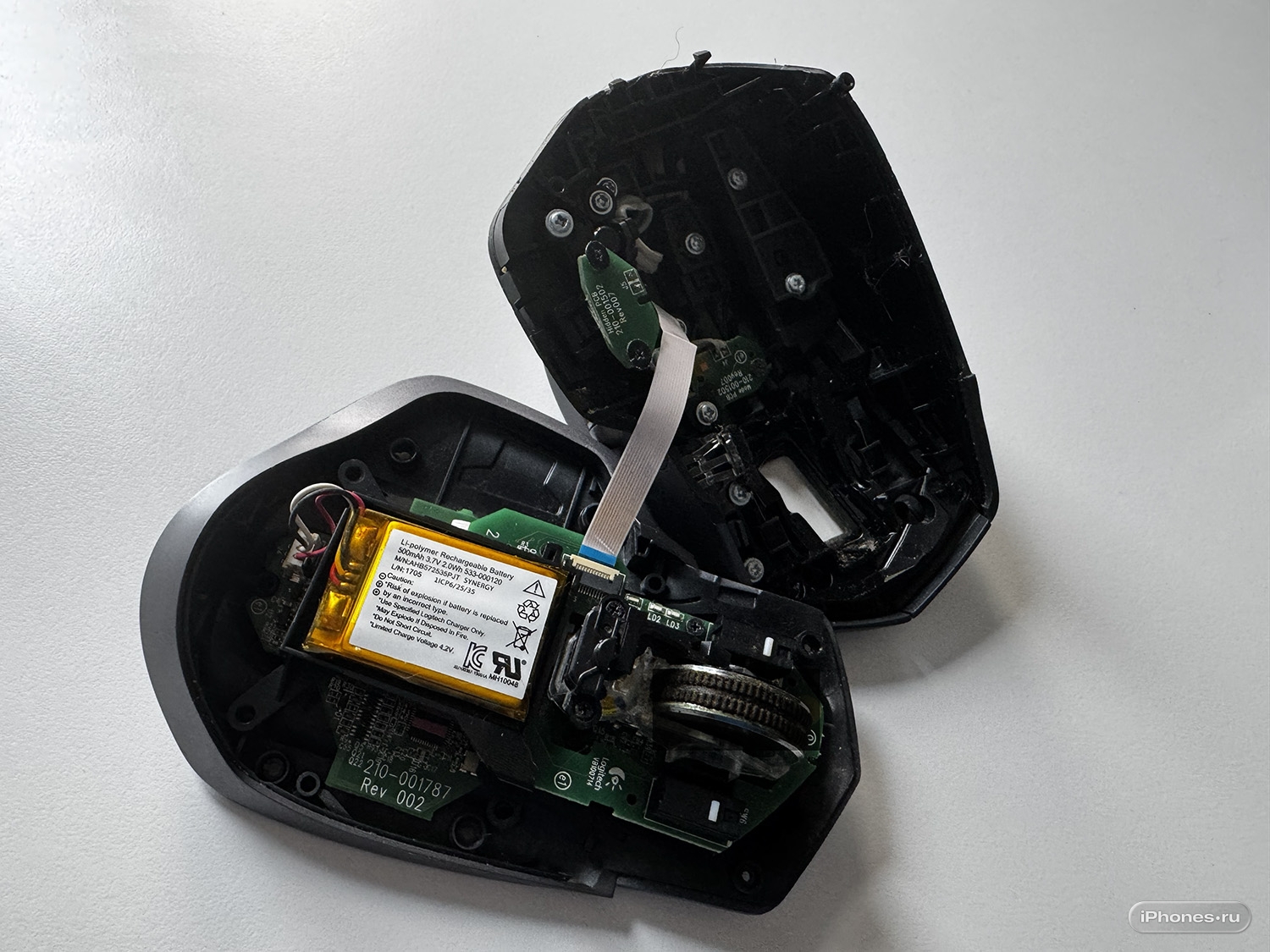

1. Разобрать старый гаджет с micro USB. Я в первую очередь решил переделать старую мышь MX Master 2S. Использую ее нечасто, когда хочется поиграть во что-то на Маке, устал искать micro USB кабель для зарядки.

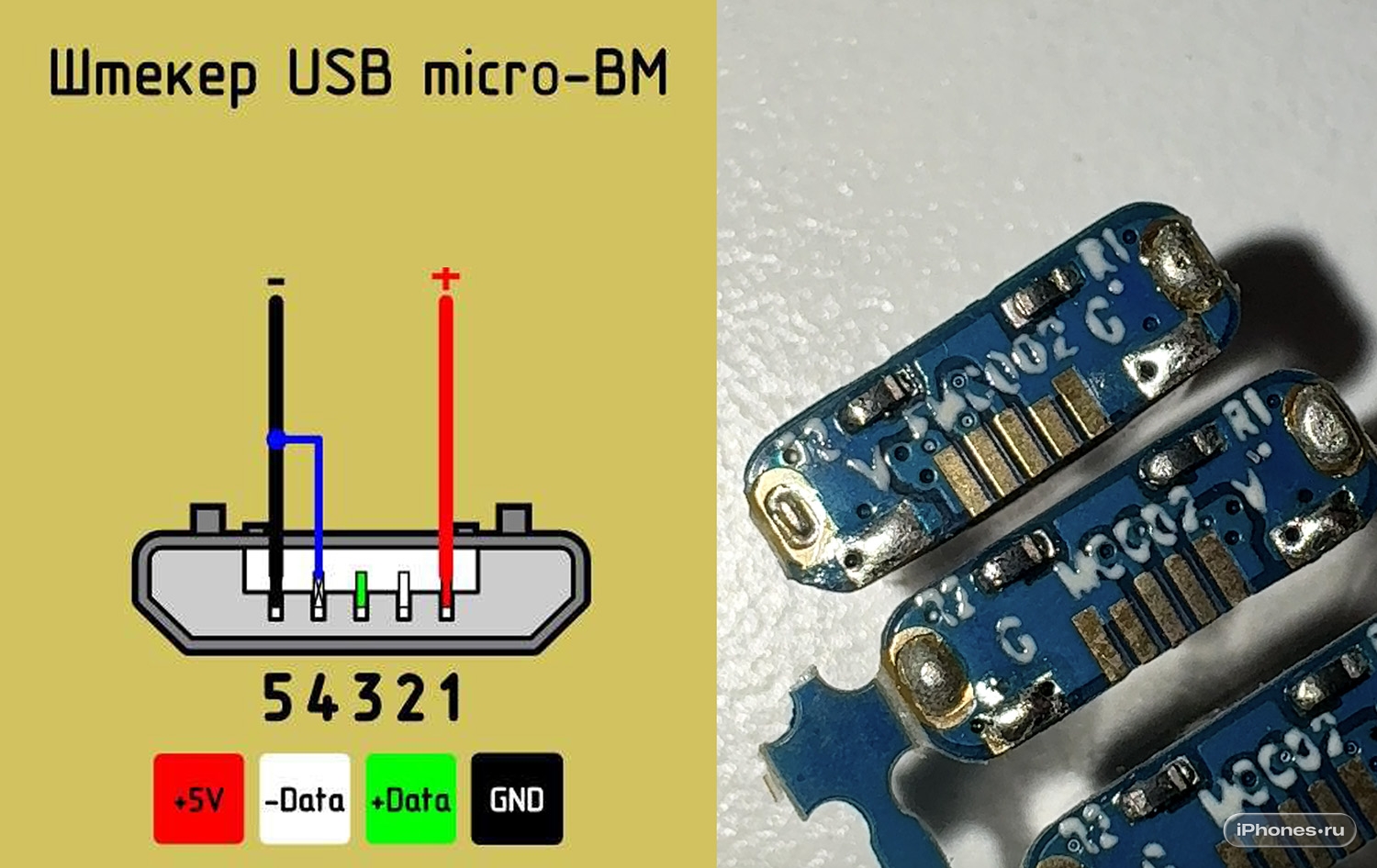

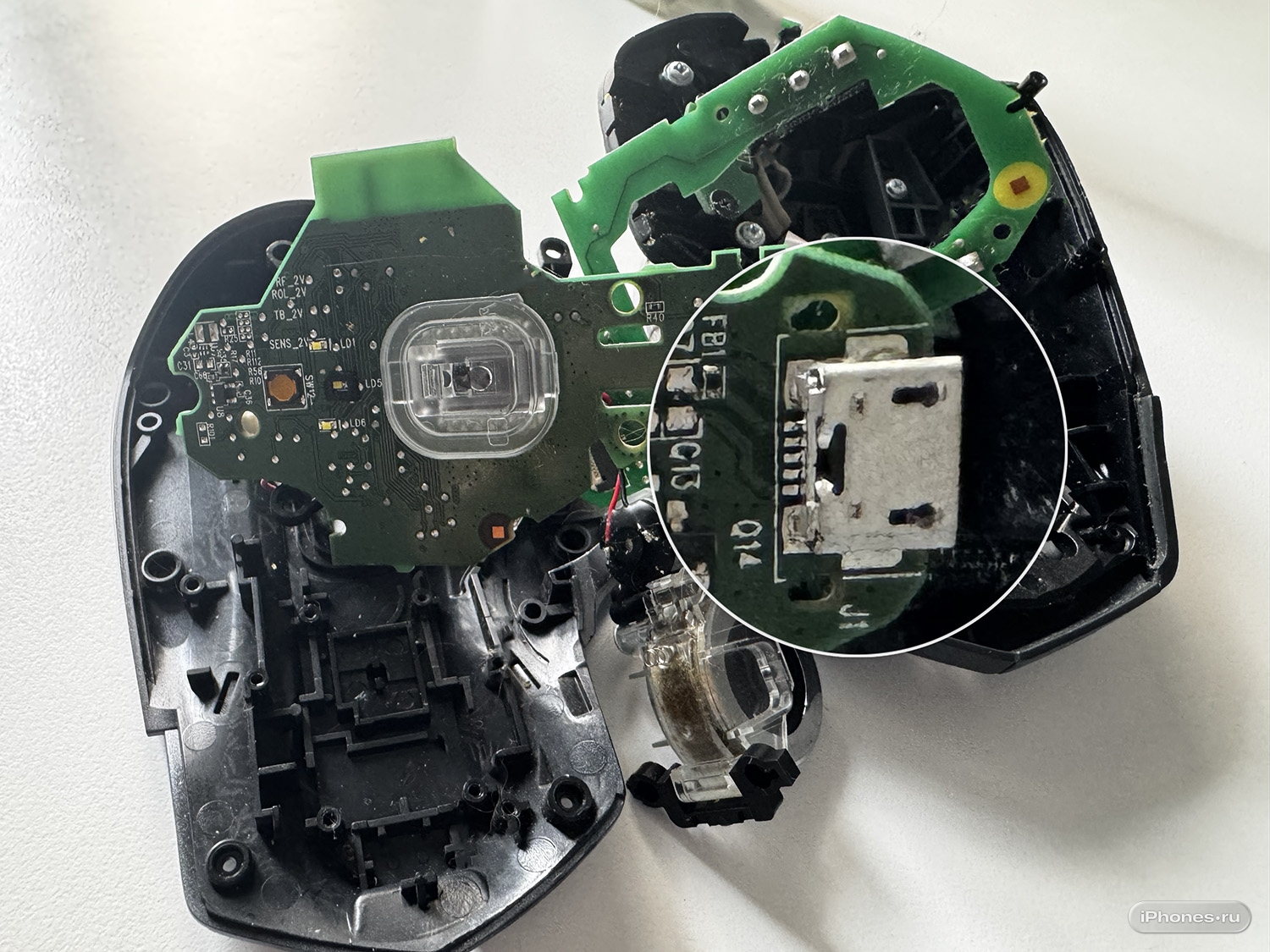

2. Добраться до порта micro USB и подобрать соответствующий Type-C. Разъем micro USB несимметричный, а Type-C – симметричный. Поэтому разработчики выпустили две модификации разъема с разным расположением контактов: плюсовой контакт справа и наоборот – плюсовой контакт слева.

По-хорошему, нужно перед заказом посмотреть и выбрать подходящий или сразу заказать набор, в котором есть оба варианта плат.

В зависимости от расположения micro USB выберите подходящий Type-C, чтобы плюсовой контакт (V) и минусовой (G) совпадали.

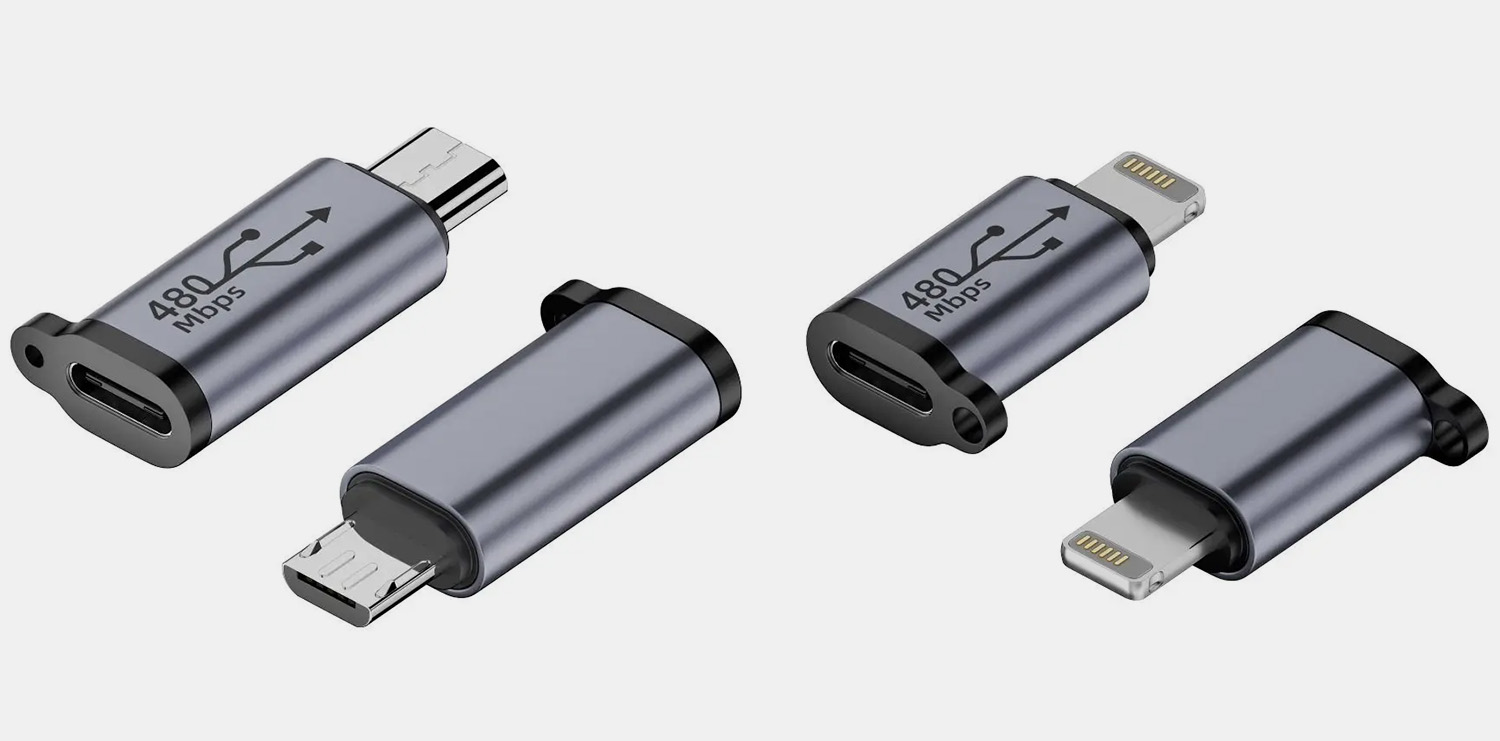

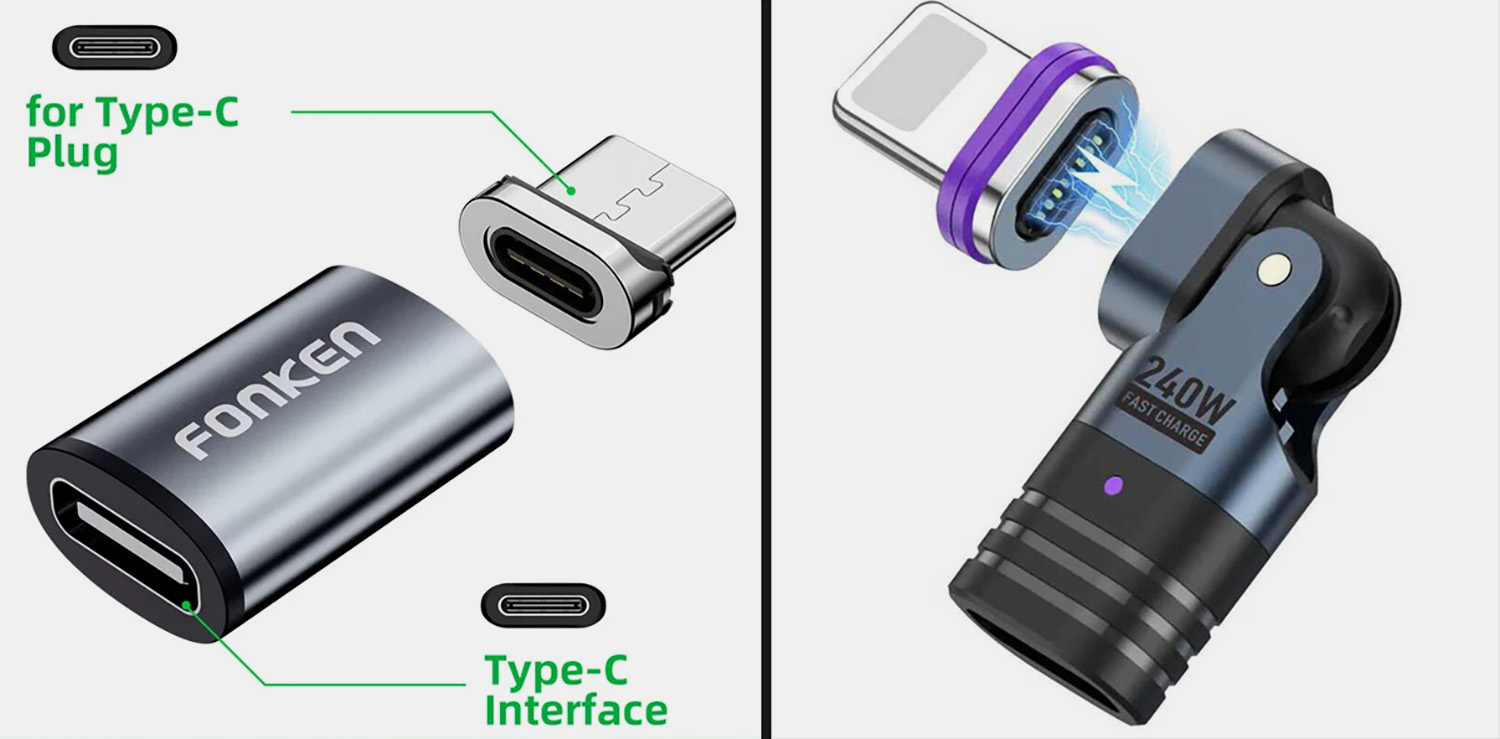

Сразу стоит сказать, что разъем подойдет только для зарядки, для устройств, где нужна передача данных есть более сложные переходники, о них расскажу ниже.

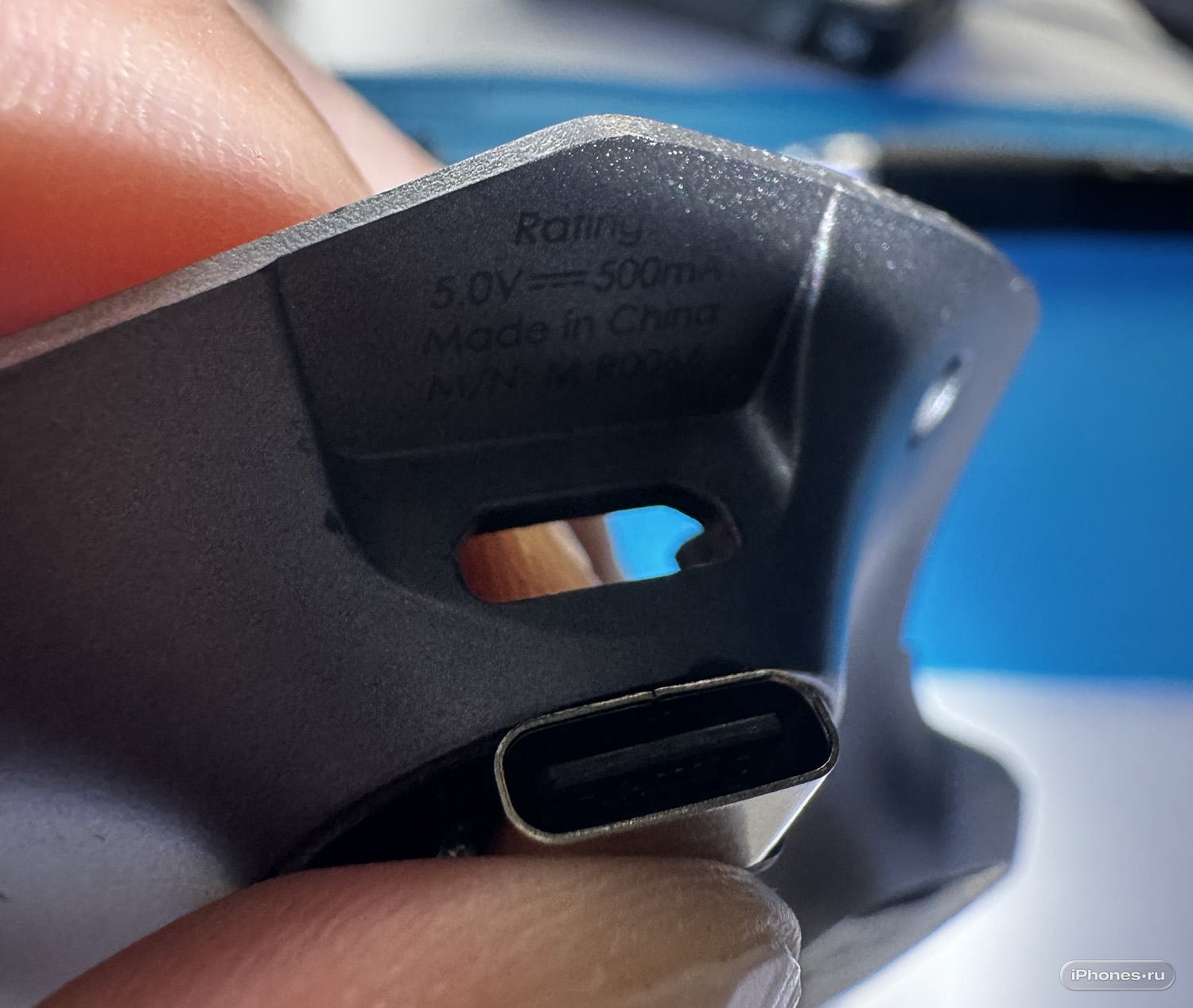

3. Подготовьте отверстие в корпусе устройства. Новый Type-C немного больше стандартного micro USB. Нужно расширить отверстие шлифовальной машинкой или надфилем.

4. Перепаяйте разъем и соберите гаджет назад. Если устройство с аккумулятором, обязательно отсоедините его перед пайкой, чтобы случайно не замкнуть контакты.

Уже в процессе замены своего разъема заметил один момент. В старом micro USB есть специальные контакты для крепления, а на новой плате Type-C таких нет. Держаться плата будет и на олове (нужно пропаять все дорожки, а не тольк крайние), но для надежности лучше дополнительно чем-то зафиксировать.

Можно использовать термоклей, суперклей и соду или любой другой доступный вариант. В моем случае разъем плотно фиксируется в пазу корпуса и дополнительная фиксация не потребовалась.
