Тред: поразительный секрет работы Lightning-адаптеров Apple

Пользователь Twitter с ником @nyan_satan рассказал о работе Lightning-видеоадаптеров от Apple. Они не так просты, как кажутся.

По сути, внутри обычного кабеля прячется полноценный мини-компьютер, у которого есть процессор, память и даже своя операционная система. То есть эти адаптеры думают самостоятельно, потому и стоят бешеных денег.

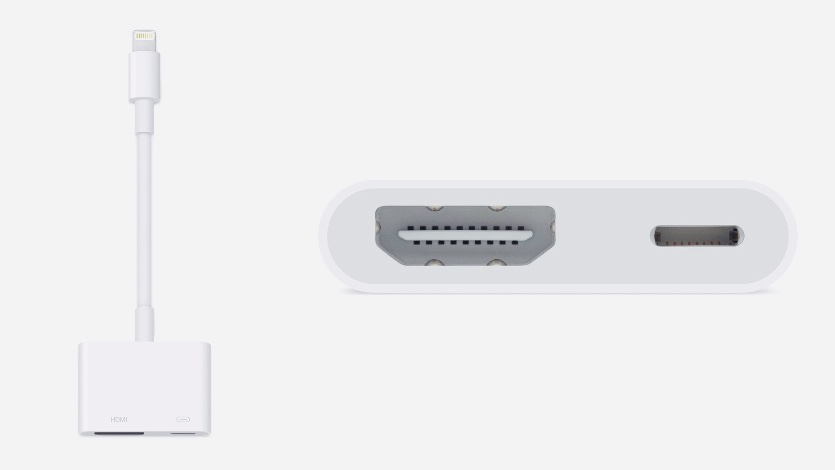

1. Первый тип: Lightning Digital AV Adapter (b137ap/iAccy1,1)

Эти адаптеры передают информацию с Lightning на HDMI. Поддерживается видео и аудио.

2. Второй тип: Lightning to VGA Adapter (b165ap/iAccy1,2)

Конкретно этот адаптер передаёт только видео.

Оба указанных выше переходника поддерживают видео до 1080p и используют одинаковый SOC (System On Chip) — S5L8747. Номер микросхемы: H9TKNNN2GD. В ней 256 МБ оперативной памяти.

К сожалению, они ужасного качества. Автор треда заметил, что на сайте Apple у аксессуара всего 2 звезды из 5. Пользователю тоже не повезло, адаптер за $50 внезапно перестал работать. Ниже продолжается тред от лица разработчика:

3. Мой b137 постигла та же судьба, так что появилась возможность его разобрать. Вот так он выглядит без пластикового корпуса

4. Разбираем корпус целиком. Медные контакты представляют собой точки тестирования: некоторые должны быть UART и SWD (оба недоступны через Lightning)

UART — это универсальный асинхронный приёмопередатчик или узел вычислительных устройств, предназначенный для организации связи с другими девайсами.

SWD (Serial Wire Debug) — это интерфейс для отладки и прошивки микроконтроллера.

5. В самом адаптере нет никакой прошивки (ну, кроме SecureROM), поэтому iOS должна каждый раз её загружать самостоятельно

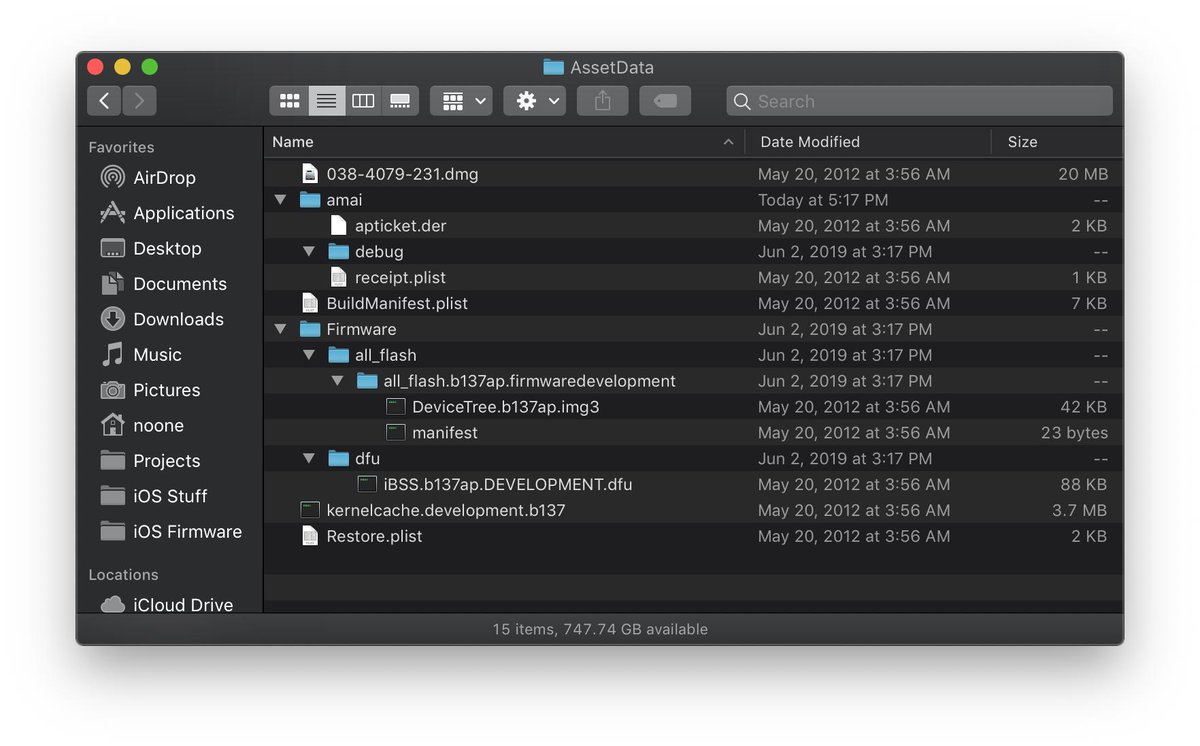

Прошивка достаточно маленькая, весит около 25 МБ в несжатом виде. Поставляется как предустановленный ресурс с iOS, и её можно загрузить. Вот структура папок:

6. Прошивка предварительно подписана и не требует никакой персонализации

Уникальный зашифрованный код APTicket хотя и используется, но всё же статичен, то есть не привязан ни к какой системе защиты ECID и однократно используемому числу nonce.

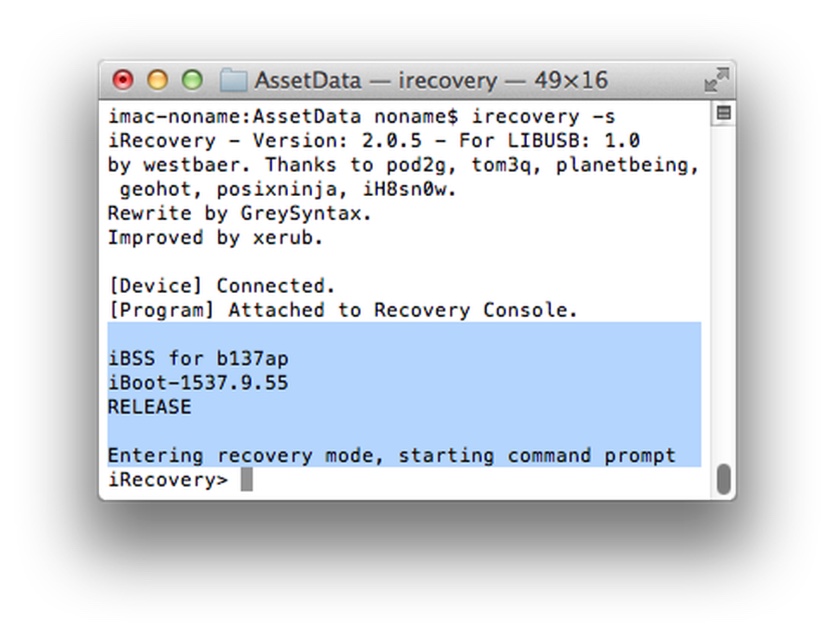

В отличие от всех других устройств, начиная с iOS 5, в эпизодической сети iBSS для видеоадаптеров есть режим Recovery с интерактивной оболочкой. Он нужен для загрузки кэша ядра по USB (вместе с древом устройств DeviceTree и ramdisk, разумеется).

ramdisk — это технология, позволяющая создать обычный диск в оперативной памяти.

Интересная информация о программном обеспечении на ramdisk здесь.

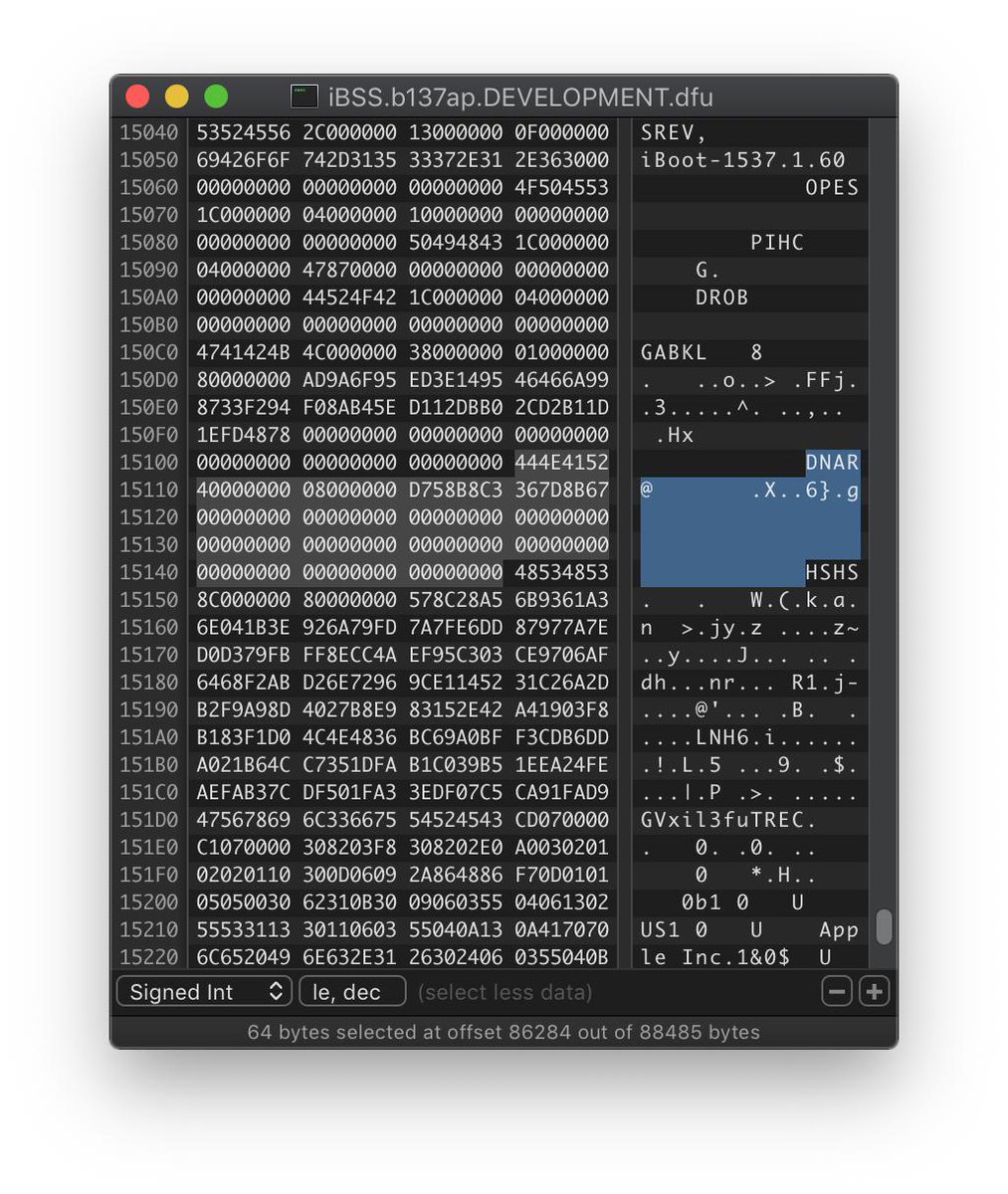

7. У Image3 в iBSS странный, ранее неизвестный тег «RAND», содержащий 64-разрядное целое число и некоторое наполнение

Я не смогла найти, что означает этот тег, даже в исходном коде загрузчика iBoot. Кроме того, у него всегда только один KBAG (формат защищённых файлов).

IMG3 (Image3) — это формат файлов, используемый для доступа iOS к системе устройства.

Карта распределения памяти:

0x20000000-0x20020000 – ROM (128 KB)
0x22000000-0x22020000 – SRAM (128 KB) (iBSS работает отсюда)
0x8000000-0x18000000 – SDRAM (256 MB)
0x08000000-0x0B000000 – Область загрузки (48 MB)
0x0B000000-0x0DF00000 – Ядро (47 MB)
0x0DF00000-0x0E000000 – Дерево устройств (1 MB)
0x0E000000-0x11000000 – Ramdisk (48 MB)
0x11000000-0x17F00000 – Куча (111 MB)
0x17F00000-0x17FFC000 – iBoot (не используется) (1008 kB)
0x17FFC000-0x18000000 – Panic (16kB)

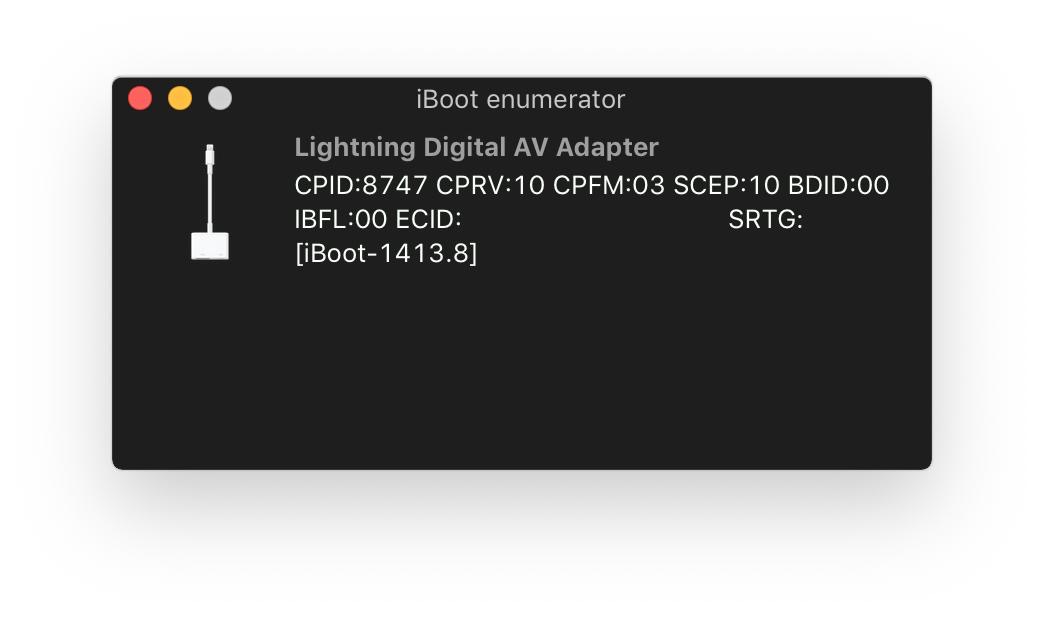

Его SecureROM (iBoot-1413.8 в последней версии) сбрасывается с помощью аппаратных обходов. По крайней мере, у одного человека это получилось. Я попросила у него дамп, но получила отказ по очевидной причине. По его словам, ROM очень похожа на аналогичную в процессоре A6.

8. Согласно утёкшим исходникам iBoot, в Haywire используется флэш-память SPI NOR

Она есть в коммерческих версиях, но, похоже, не отформатирована, поскольку команда saveenv в iBoot не проходит:

Любая модификация переменных окружения хранится только в энергозависимой памяти и сохраняется в флеш-память после выполнения команды saveenv.

9. Вы можете легко подключить Haywire к ПК, потому что это USB-устройство

Вам нужна только плата с контактами Lightning, microUSB типа «мама» и несколько соединительных проводов:

10. Схема соединения

GND -> GND
L0p -> D+
L0n -> D-
ID1 (ACC_PWR1) -> VCC

Обратите внимание, что iPhone изначально даёт 3.3 В, но на USB — 5 В. Не уверена, что это хорошая идея, но она сработала. В любом случае, если что-то сломаете, я не виноват.

11. Результат: все работает!

В итоге парню не удалось узнать причину поломки адаптера, но для восстановления его работоспособности потребовалось перезагрузить кэш ядра USB и спаять контакты переходника с microUSB через дополнительную плату.

Но стоит учитывать, что напряжение на Lightning и USB отличается, так что производить пайку можно только на свой страх и риск. Есть шанс, что ваш кабель просто сгорит.
