Как я сделал моддинг и реставрацию iPod Classic

Мое знакомство с техникой Apple началось именно с «революционера» музыкальной индустрии, плеера iPod Classic. Купил я его с рук в далеком 2009 году. Изящный компактный металлический гаджет с 80 гигабайтами памяти, крутым колесом управления и крутым звучанием.

Положительный шок! Вот первые эмоции после часа знакомства с плеером. Эти ощущения я помню до сих пор!

Моральная подготовка

В 2009 iPod Classic был завидным девайсом. Он был создан исключительно для музыки и видео, отличался сумасшедшей автономностью, никогда не зависал и не подводил. Жаль, но сейчас Apple не выпускает девайсов такого качества.

iPod обошелся мне в $120. В хорошо подуставшем состоянии. Из комплекта только зарядный шнур и сам плеер. До популяризации потоковых сервисов он он служил мне верой и правдой, успел проиграть тысячи часов музыки, но последние пару лет лежит без дела в шкафу письменного стола.

Мне сложно объяснить, чем я руководствовался. Здравым смыслом? Вряд ли. Мне просто захотелось «отблагодарить» девайс, который сумел мне показать, как выглядит хорошая техника, созданная с любовью к потребителю.

Я взялся за реставрацию и небольшой моддинг. Импровизированный подарок «старичку» iPod Classic на новый год.

Моддинг оказался весьма трудоемким, в какие-то минуты хотелось послать все к черту, но начатое нужно доводить до конца. Собравшись с силами, все же довел все до ума.

У меня нет обустроенной домашней мастерской, поэтому многие моменты приходилось откровенно «колхозить». Этот проект глупо оценивать с точки зрения рентабельности, время- и трудозатрат. Читатели, которые любят сделать что-то своими руками меня точно поймут.

Ну, поехали!

Что будем делать

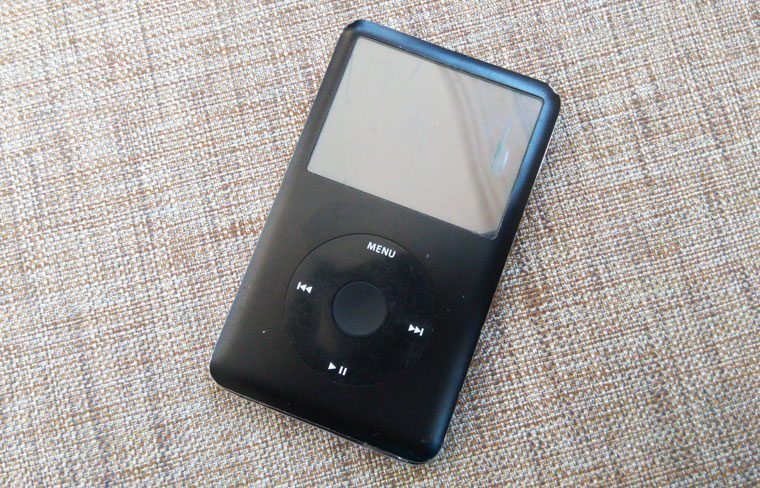

Так iPod Classic выглядел до того, как до него добрался я. В таком состоянии он был куплен, практически в таком же и сохранился.

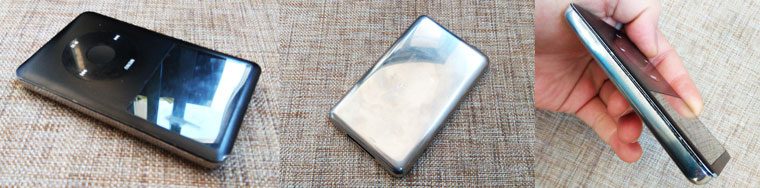

Из очевидных проблем: исцарапанный вхлам корпус, затертое стекло, царапины и металлические заусенцы на фронтальной грани, потерявшие форму ребра, сколы краски, пыль и грязь.

Работы явно не на один час, поэтому в голове рисуем план нашего моддинга. В процессе обдумывания решено:

  • выполнить полировку корпуса;
  • заменить защитное стекло (а в результате это будет звучать, как — сделать защитное стекло самостоятельно);
  • перекрасить корпус;
  • почистить iPod.

Казалось бы, всего четыре шага, но на деле все вышло намного сложнее. Исправлять косяки потрепанного жизнью гаджета — та еще задачка.

Что понадобилось для моддинга


Как говорил выше, у меня нет оборудованной домашней мастерской. Есть лишь мечты о ее построении и натащенное за годы добро из инструментов, деталей, запчастей и прочего «хлама, который жалко выкинуть».

Для моддинга и реставрации iPod Classic что нашлось «в закромах Родины», что пришлось купить. Список того, что пригодилось, получился впечатляющий:

  • Бор-машинка типа Dremel, цилиндрическая фреза, тиски;
  • Паста ГОИ, точильный станок, войлочный круг, точильный круг с зернистостью 800 – 1000;
  • Прозрачное оргестекло толщиной 1,5 мм;
  • Крестообразная отвертка M1, пинцет;
  • Обезжириватель, грунт, краска, малярный скотч, двусторонний скотч;
  • Набор для разборки iPod (учитывая плачевное состояние плеера, удалось обойтись подручными средствами).

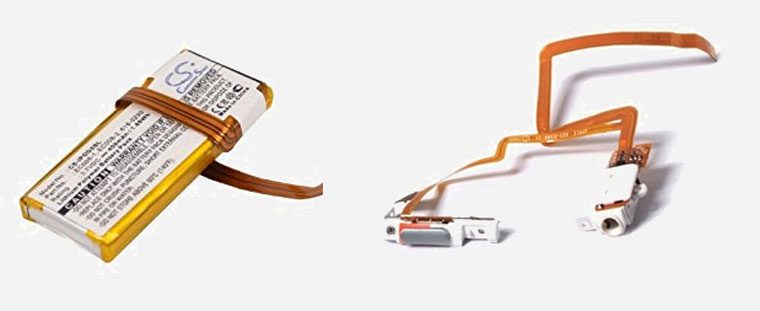

А раз придется вскрывать плеер, почему бы заодно не поменять подуставший аккумулятор и джек-порт? Сказано — сделано. За пару сотен рублей покупаем аккумулятор для iPod Classic и миниджек в сборе со всем шлейфами:

По ходу моддинга приходилось пользоваться и дополнительными инструментами, но включать их в список не буду, чтобы не пугать количеством;).

Процесс разборки iPod Classic сознательно опускаю. На эту тему есть немало вариантов (например, от iFixit). Скажу лишь, что вскрыть плеер удалось лишь после 15 – 20 минут мучений. Похоже, что внутри кто-то бывал до меня и металлические язычки, удерживающие фронтальную грань, оказались слишком загнуты.

Открывая iPod, будьте осторожны, поскольку есть риск оторвать два шлейфа, идущих от аккумулятора и аудиопорта.

Делаем защитное стекло

В трех словах дальнейшая разборка iPod Classic сводится к нескольким простым шагам:

Шаг 1. Отключаем шлейф от аккумулятора и аудиопорта.

Шаг 2. Поднимаем жесткий диск (к слову, производитель — Samsung) и отключаем его шлейф.

Шаг 3. Откручиваем шесть винтов M1 по периметру фронтальной грани. Ими удерживается дисплейный модуль и материнская плата.

Шаг 4. Осторожно отделяем корпус от материнки и дисплея.

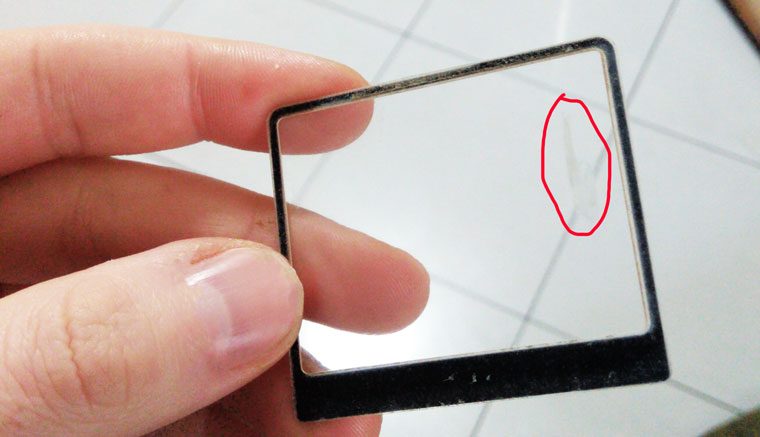

Теперь мы получили доступ к повидавшему жизнь защитному стеклу. Состояние его ужасно, придется менять, но сперва предстоит отсоединить его от корпуса.

Без грубой силы вооружаемся бытовым феном для сушки волос и, равномерно прогревая (привет, iPad) размягчаем клей и поддеваем грифельным ножом.

Спустя несколько часов безуспешных поисков по интернет-магазинам и онлайн-барахолкам, я понял, что достать защитное стекло для iPod Classic я смогу исключительно на AliExpress. Ждать пару недель не было желания, поэтому решено было сделать его самостоятельно.

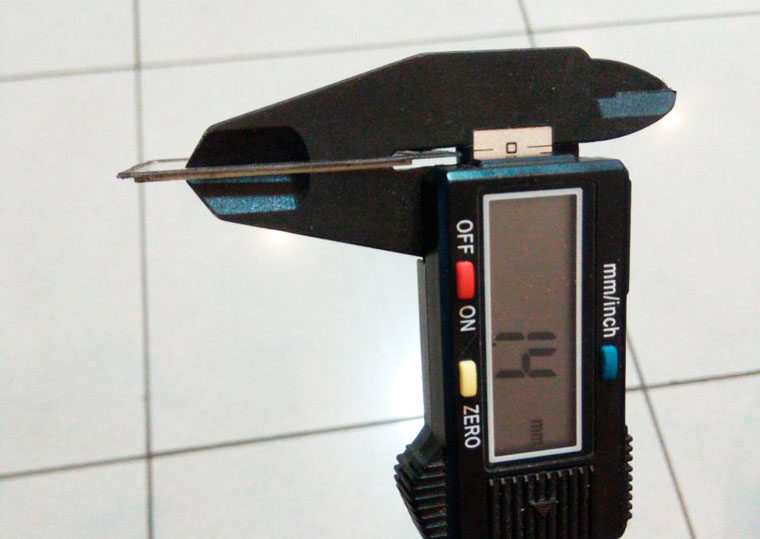

Отправляюсь в строительный магазин за листом акрила толщиной в 1,5 мм. Из него и будем делать наше стекло. Учитывая, что у оригинального стекла (а правильнее — оргстекла) есть характерные пазы по всем четырем граням, сначала была идея склеить такое стекло из двух тонких пластин.

Но учитывая сложность в поклейке, я все же решил выбрать вариант снятия фаски фрезой. К слову, это самый сложный этап всего ремонта.

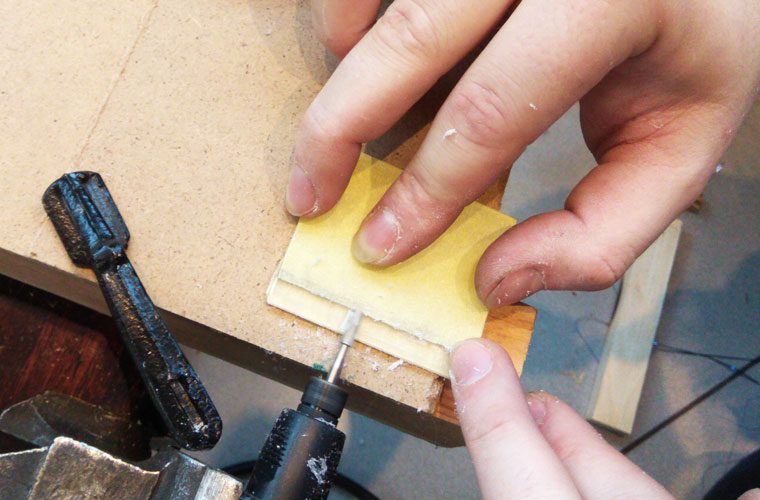

Зафиксировав удлинитель с бор-машины, установив фрезу в тисках, движение за движением, микрометр за микрометром снимаю фрагменты оргстекла, придавая нужную мне форму.

Процесс изготовления стекла рутинный и монотонный: меряем оригинальное, размечаем приобретенный кусочек оргстекла, неспешно снимаем одну грань, перематываем строительным скотчем, чтобы не исцарапать, примеряем, делаем следующую грань.

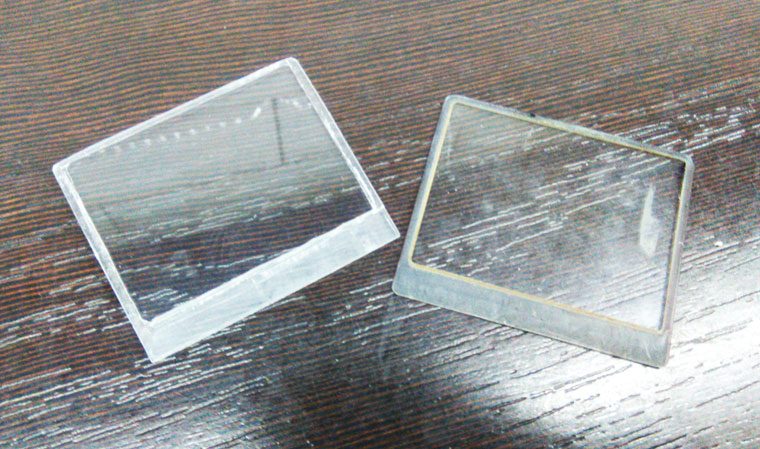

Запоров три куска стекла, натренировавшись работать с этим капризным материалом, я все сумел максимально точно повторить контуры оригинального оргстекла iPod Classic.

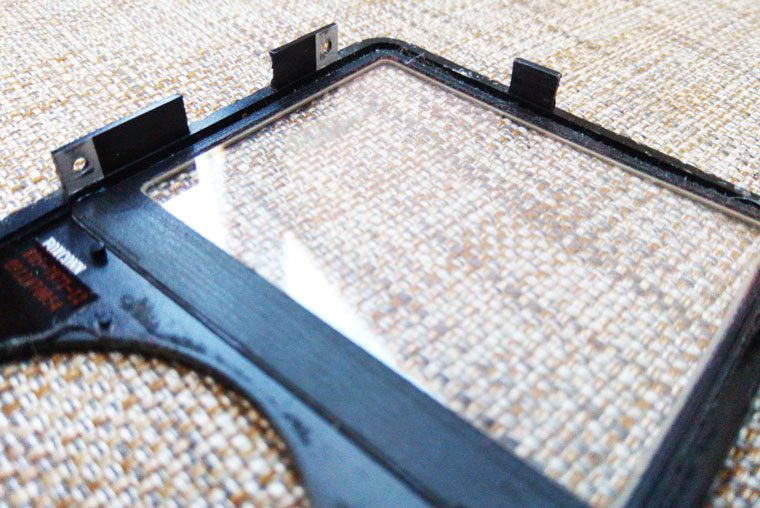

Эврика! Получилось очень неплохо. Результатом доволен. Примерка показала, что стекло садится идеально.

Оргстекло не прощает ошибок. Одно неверное движение и придется полностью переделывать заготовку. В условиях отсутствия адекватных направляющих и фрезера сделать эту процедуру оказалось титанически сложно. Но, Геракл доволен;)

Полируем корпус

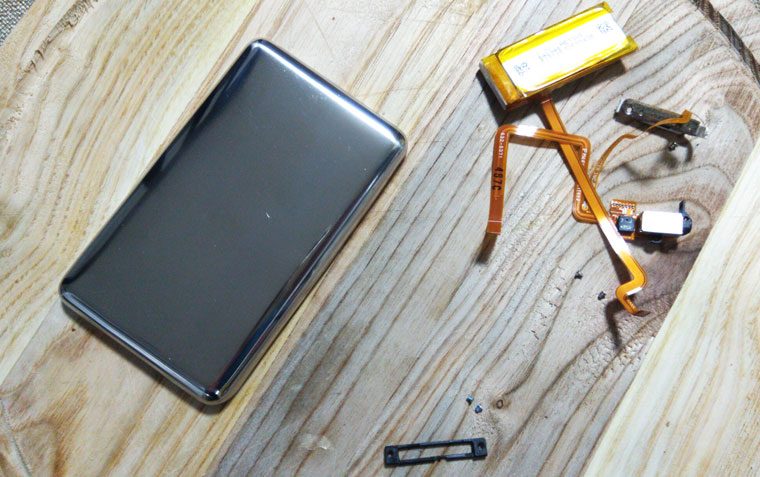

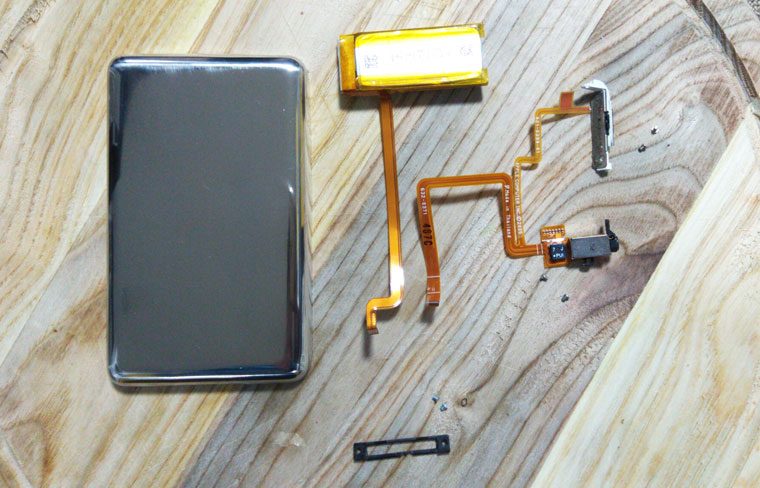

Царапины и отсутствие былого блеска стальной крышки iPod Classic откровенно расстраивают. К счастью, при отсутствии существенных вмятин и глубоких царапин (а у меня как раз такой случай), можно все быстро исправить.

Предварительно откручиваем шесть винтов (по паре на деталь) с модуля

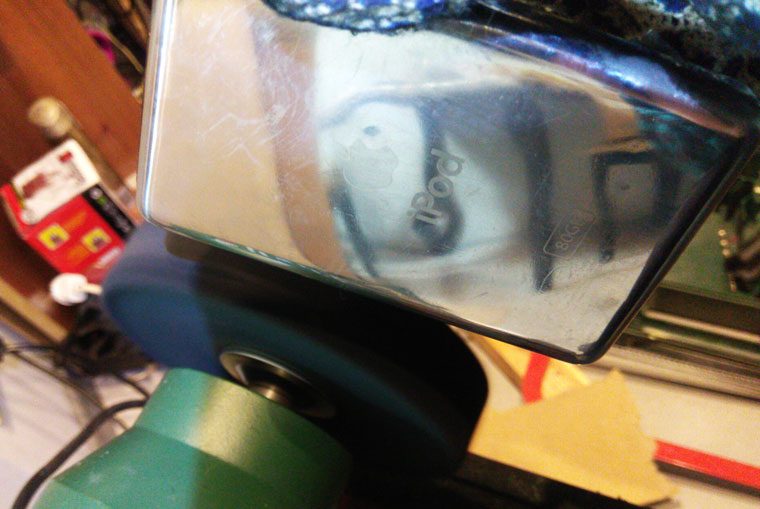

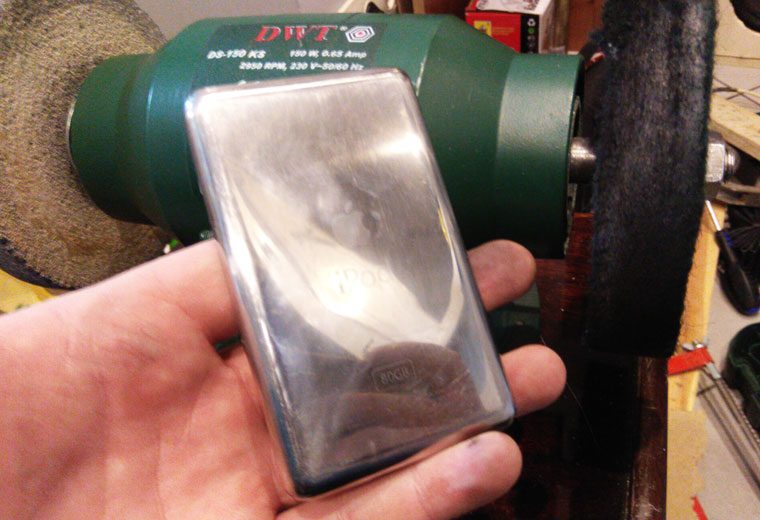

Ну, как быстро. Минут за 30. Упорно и вдумчиво шлифуя на сверлильном станке с установленным шлифовальным кругом и зеленой пастой ГОИ.

Прямо во время вращения круга натираем его пастой, а затем плавными движениями в одном направления шлифуем корпус. Главное — не переусердствовать и не стереть лазерную гравировку.

Извращаться с приданием зеркального блеска полировкой на коже и применением прочих нанотехнологий не будем. Впереди еще и так много работы. Результат порадовал и без того.

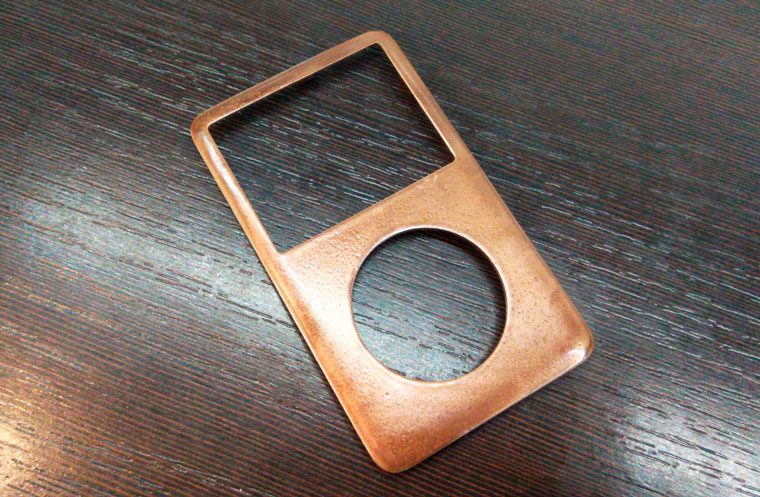

Красим фронтальную грань


Черный корпус при неаккуратном обращении превращается в откровенно унылое зрелище. Apple стоит отдать должное — многослойная покраска на уровне, но годы и множественные падения берут свое.

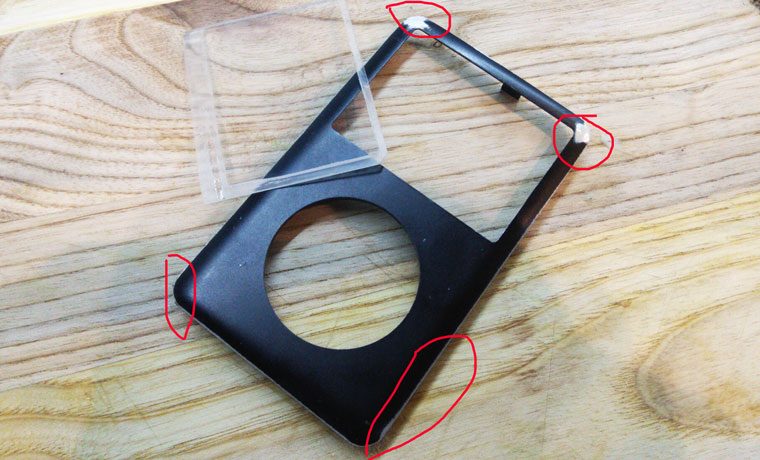

Последствия грубой разборки плеера (не моей) привели к появлению заусенцев. Алюминий — мягкий металл, поэтому любое умеренное механическое воздействие плачевно сказывается на состоянии корпуса гаджета.

В моем случае iPod Classic пришлось хорошенько «заточить» на мелкозернистом круге, счесав заусенцы и неровности, исправив помявшиеся углы, а затем придав окончательную форму вручную наждачной бумагой. Ей же безжалостно проходимся по черному покрытию, делая его матовым.

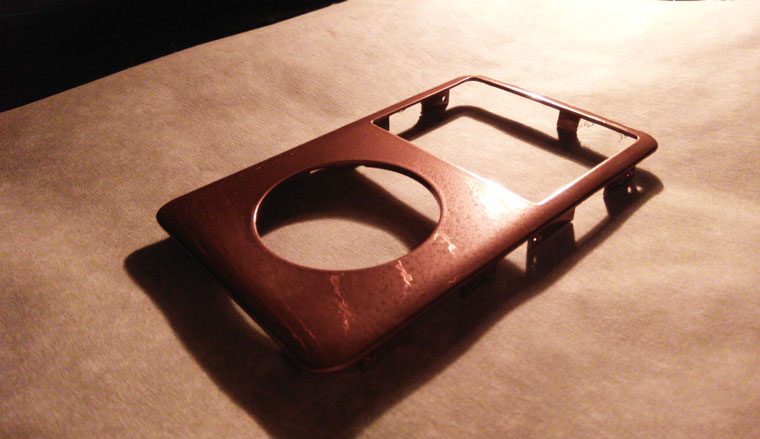

Дальше лакокрасочные работы. Описывать весь процесс не буду — кто из нас не держал баллончик краски в руках? Обезжириваем, наносим два слоя грунта, а потом два слоя бронзовой краски. Ведь у нас же моддинг, как без смены цвета?

Для быстрого затвердевания краски, после просушки на воздухе в течение нескольких часов, отправляем в духовку. Сушим в течение 1,5 – 2 часов при температуре 60 градусов, поместив корпус на пергаментную бумагу.

После такого кулинарного сеанса краска не берется к рукам и твердеет. Можете не бояться, что при надавливании на свежем слое краске останутся ваши отпечатки.

Фронтальная часть корпуса iPod Classic готова. Приступаем к очистке и сборке.

Пару советов

В процессе моддинга пришлось столкнуться с несколькими моментами, знание которых поможет читателям, которые решатся на подобное безумие.

  • При работе с оргстеклом не перегревайте его. Постарайтесь купить оргстекло толщиной в 1,4 – 1,5 мм, это значительно облегчит дальнейшую сборку.
  • Если случайно поцарапали оргстекло, приготовьтесь к утомительной процедуре шлифовки. Наждачная бумага зернистостью 1000 и 2000, паста ГОИ, войлок и WD вам в помощь. Избавиться от царапины можно, вооружившись терпением.
  • Наносите краску постепенно. Первые слои лишь мимолетным движением баллона. Избыток краски приведет к потекам и вам придется долго возиться с растворителем, дабы убрать краску для повторного нанесения.
  • Резать оргстекло можно либо раскаленным ножом, либо обычной ножовкой, затем придавая нужные размеры при помощи точильного станка.
  • После фрезеровки желательно доработать пазы напильником.
  • Будьте осторожнее с суперклеем – он разъедает оргстекло. Лучше используйте двусторонний скотч. В iPod Classic его предостаточно.
  • Все шлейфы зафиксированны посредством откидного механизма. Откидываете миниатюрную планку и вытаскиваете шлейф. Шлейф аккумулятора отключается посредством поднятия пластикового держателя вверх.
  • Ни в коем случае не красьте кольцо управления Wheel. В противном случае сенсор перестанет реагировать на прикосновения.

Соблюдение этих рекомендаций позволит вам избежать ошибок. Некоторые из них я все же совершил, за что вынужден был потратить драгоценное время.

Сборка и готовый результат


Воспользовавшись двусторонним скотчем, устанавливаю защитное стекло, обклеив его по периметру и удалив строительным ножом излишки. На двусторонний скотч устанавливаем и новый аккумулятор.

Ватными тампонами и ушными палочками при помощи спирта прочищаем внутренности

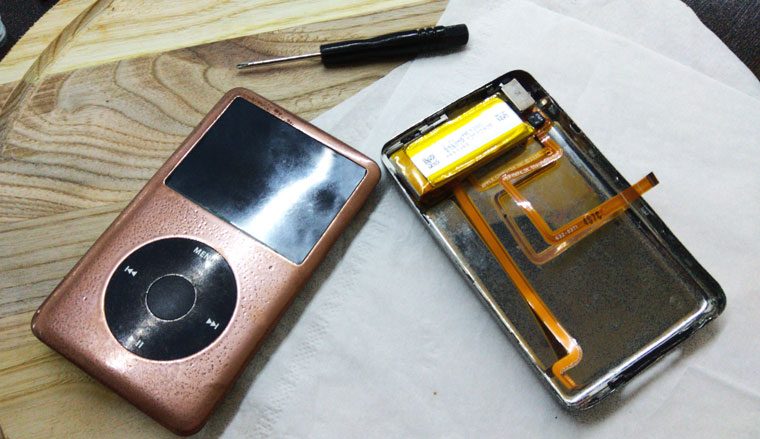

Сборка iPod Classic проблем не вызывает. Намного проще, чем разборка. Совет для тех, кто решится вскрывать iPod: убедитесь, что на корпусе не слишком отогнуты металлические лапки. Прижмите их кончиком отвертки, иначе закрыть корпус будет крайне сложно, а открыть в дальнейшем и вовсе невозможно.

На моддинг было потрачено два полных вечера. В перерывах между работой и до поздней ночи я постепенно двигался к сложившемуся в голове «идеальному» iPod Classic.

Многие из читателей наверняка скажут: «К чему столько геморроя, заказал бы готовый корпус и всех делов». Друзья, сохранить оригинальные комплектующие, облагородив их, намного приятнее.

Лично меня результат порадовал.

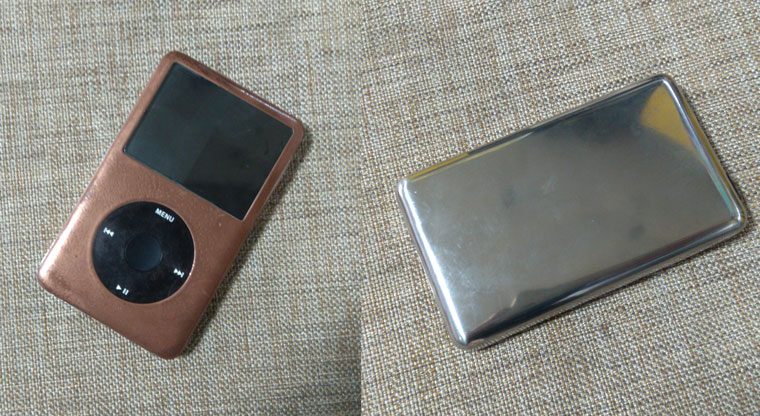

Мой первый гаджет с логотипом Apple получил вторую жизнь. И все усилия явно стоили того. Бронзовый iPod Classic, в котором каждый миллиметр обработан собственными руками. Самобытно, без необходимого оборудования и, как говориться, «на коленке». Но ведь история подтверждает, что все большие проекты начинаются именно так;).
